BEDIENUNGSANLEITUNG HEV 15 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Electric Engraver

Art.no 40-9980 Model Q1K-DW02-15

Driftstart S2: 2 min

Gravérmaskin

Art.nr. 40-9980 Modell Q1K-DW02-15

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger på baksiden).

Sikkerhet

1) Arbeidsplassen

Art.Nr. 40-9980 Modell Q1K-DW02-15

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge nicht in feuergefährlichen Umgebungen (z.B. leicht entzündbare Flüssigkeiten, Gase oder Staub) benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Störungen können zum Verlust der Kontrolle führen.

2) Elektrische Sicherheit

a) Sicherstellen, dass der Netzstecker des Elektrowerkzeugs in die Netzsteck-dose passt. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Kochherd oder Kühlschrank vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.
d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder unter Einfluss von Drogen, Alkohol oder Medikamenten ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.
b) Persönliche Schutzausrüstung benutzen. Immer Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz verringert das Verletzungsrisiko.
c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position „OFF“ ist bevor der Netzstecker angeschlossen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position „ON“ ist, birgt ein erhöhtes Unfallrisiko.
d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.
e) Immer eine stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies hilft bei unvorhergesehenen Situationen.
f) Immer geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe außerhalb von beweglichen Teilen halten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
g) Wenn Absaug- und Auffangeinrichtungen für Staub vorhanden sind, diese anschließen und ordnungsgemäß verwenden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Benutzung und Wartung von Elektrowerkzeugen

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Ergebnis.
b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Zum Ändern der Einstellungen und zum Austausch von Werkzeugteilen bzw. bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr darstellen.

e) Elektrowerkzeuge warten. Sicherstellen, dass bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, dass keine Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor Benutzung repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.

f) Werkzeuge scharf und sauber halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.

g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Ein beschädigtes Netzkabel nur vom Händler austauschen lassen.

Produktmarkierung mit Gebotszeichen

Immer Augenschutz und Gehörschutz benutzen.

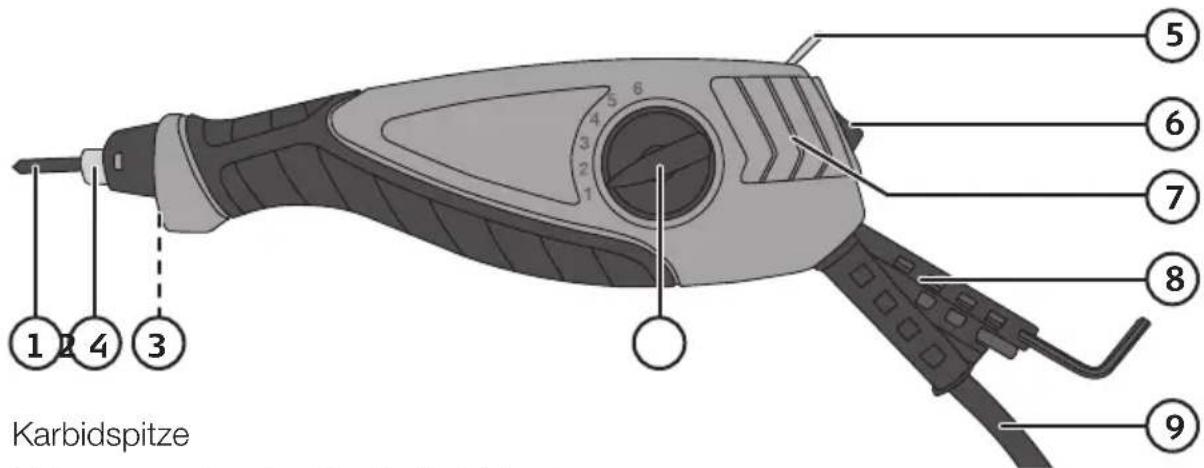

Tasten und Funktionen

1. Karbidspitze
2. Sicherungsschraube für die Karbidspitze
3. Beleuchtung
4. Drehknopf zur Einstellung der Schlagstärke
5. Aufhängehaken
6. [I/O] Stromschalter
7. Belüftungsöffnungen des Motors
8. Halterung für den Innensechskantschlüssel und die Karbidspitze
9. Netzkabel

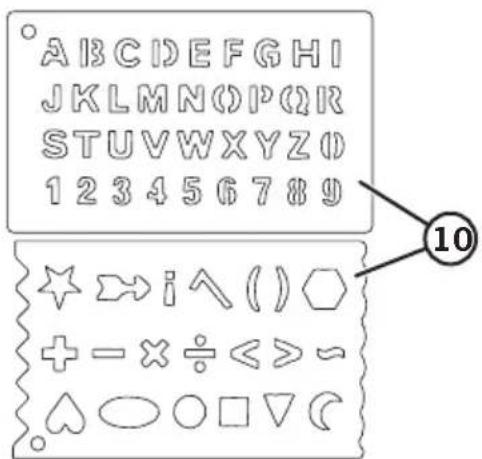

10. Schablonen zum Gravieren

1. Vor dem Wechsel der Spitze oder der Reinigung des Geräts immer den Netzstecker aus der Steckdose ziehen.
2. Die Sicherungsschraube (2) mit dem mitgelieferten Innensechskantschlüssel lösen.
3. Eine Karbidspitze einsetzen und bis zum Anschlag herunterdrücken.
4. Die Sicherungsschraube anziehen.
5. Den Innensechskantschlüssel zurück in dessen Halterung setzen.

Benutzung

1. Bei der Benutzung des Gerätes immer einen Augenschutz und Gehörschutz benutzen.
2. Sicherstellen, dass die Karbidspitze komplett und korrekt eingesetzt ist.
3. Den Netzstecker in eine Steckdose stecken.
4. Das Gerät wie einen Stift halten.
5. Die mitgelieferten Schablonen verwenden oder von Hand gravieren.
6. Bei der Gravur einen leichten Druck erzeugen.

Einstellung der Schlagstärke

Die Schlagstärke mithilfe des Drehknopfs (4) einstellen.

• Niveau 1 für eine feine und flache Gravur benutzen.
• Niveau 6 für eine größere und tiefere Gravur benutzen.

Vor der Arbeit am Werkstück die richtige Einstellung an einem Probestück ertesten.

Pflege und Wartung

• Vor dem Wechsel der Spitze oder der Reinigung des Geräts immer den Netzstecker aus der Steckdose ziehen.
• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
  • Die Lüftungsöffnungen am Motor stets offen und frei von Verunreinigungen halten.
• Bei längerer Nichtbenutzung immer den Stecker abziehen und das Gerät trocken und staubfrei sowie für Kinder unzugänglich aufbewahren.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V AC, 50 Hz

Leistung 15 W

Karbidspitze Wolframkarbid

Schlagstärke 6 Stufen

Schlagzahl 7200 /min

Schallleistungspegel LwA = 87,5 dB(A), K = 3 dB(A)

Schalldruckpegel LpA = 76,5 dB(A), K = 3 dB(A)

Vibration a h = 10,5 m/s^2, K = 1,5 m/s^2

Gewicht 0,35 kg

Schutzklasse Class II

Nennbetriebsart S2: 2 min

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

ELECTRIC ENGRAVER

Cocraft 40-9980

Q1K-DW02-15

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
