Produkttyp	Multifunktionsverktyg
Märke	Cocraft
Modell	HEV 15
Mått (L x B x H)	Ca 30 x 10 x 15 cm
Vikt	Ca 1,2 kg
Strömkälla	Elsladd, 220-240 V AC, 50/60 Hz
Effektförbrukning	300 W
Tomgångshastighet	10 000 - 20 000 svängningar per minut
Oscillationsvinkel	3,2°
Huvudfunktioner	Skärning, slipning, skrapning, sågning, brytning
Verktygsfritt tillbehörsbyte	Ja, via snabbspännare
Variabel hastighetskontroll	Ja, med ratt
LED-lampa	Ja, för belysning av arbetsområdet
Dammsugningsadapter	Ja, kompatibel med dammsugare
Mjukt grepphandtag	Ja, ergonomisk design
Skyddsklass	II (dubbelisolerad)
Säkerhetsfunktioner	Låsknapp, skyddskåpa
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	-20 °C till 60 °C
Underhåll	Håll ventilationsöppningar rena; kontrollera kolborstar regelbundet
Rengöring	Torka av med en torr trasa; använd inte vatten eller lösningsmedel
Tillgång på reservdelar	Tillbehörssatser och kolborstar finns tillgängliga via tillverkaren eller återförsäljare
Reparerbarhet	Designad för professionell reparation; användaren kan byta tillbehör och kolborstar
Garanti	2 års begränsad garanti
Certifieringar	CE, RoHS

Vanliga frågor - HEV 15 Cocraft

Vilka tillbehör är kompatibla med Cocraft HEV 15?

HEV 15 är kompatibel med standard OIS-tillbehör (Oscillating Interface System), inklusive sågblad, slippapper, skrapor och slipskivor. Använd alltid tillbehör avsedda för oscillerande multiverktyg.

Hur byter jag tillbehör på HEV 15?

HEV 15 har en verktygsfri snabbspännare. Vrid bara spaken för att öppna spännaren, sätt i tillbehöret och stäng spaken för att fästa det. Se till att tillbehöret är korrekt inriktat före användning.

Kan jag använda HEV 15 för stickskärning?

Ja, med ett lämpligt sticksågblad kan du utföra stickskärning i material som gipsskivor, trä och plast. Använd alltid skyddsglasögon och följ instruktionerna i manualen.

Vad är oscillationsvinkeln på HEV 15?

HEV 15 har en oscillationsvinkel på 3,2 grader, vilket ger effektiv skärning och slipning samtidigt som kontrollen behålls.

Är HEV 15 lämplig för slipning?

Ja, HEV 15 kan användas för slipning med kardborrslippapper. Den är idealisk för slipning i hörn och trånga utrymmen. Använd variabel hastighetskontroll för olika material.

Hur justerar jag hastigheten på HEV 15?

HEV 15 har en ratt för variabel hastighet på kroppen. Vrid ratten för att ställa in önskad hastighet mellan 10 000 och 20 000 svängningar per minut. Lägre hastigheter är lämpliga för känsliga material, högre hastigheter för aggressiv skärning.

Vilka säkerhetsåtgärder bör jag vidta när jag använder HEV 15?

Använd alltid skyddsglasögon, hörselskydd och en dammmask. Se till att verktyget är urkopplat när du byter tillbehör. Använd låsknappen endast vid behov och håll händerna borta från den rörliga delen.

Hur rengör och underhåller jag HEV 15?

Efter användning, torka av verktyget med en torr trasa. Håll ventilationsöppningarna fria från damm. Kontrollera kolborstar regelbundet; om de är nere på 5 mm eller mindre, byt ut dem. Använd inte vatten eller lösningsmedel för rengöring.

Kommer HEV 15 med en förvaringsväska?

HEV 15 levereras vanligtvis med en rejäl förvaringsväska för förvaring och transport. Den kan också innehålla en grundläggande tillbehörssats. Kontrollera produktförpackningen för medföljande artiklar.

Var kan jag hitta reservdelar eller tillbehör till HEV 15?

Reservdelar och tillbehör finns hos Cocraft-återförsäljare eller onlinebutiker. Vanliga ersättningar inkluderar kolborstar, slippapper och sågblad. Kontakta kundsupport för specifika artikelnummer.

BRUKSANVISNING HEV 15 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du förlorar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Se till att nätsladden inte skadas. Använd aldrig nätsladden för att rycka stickproppen ur vägguttaget eller bära eller dra handverktyget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och bruka sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i påslaget läge ökar risken för olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska risken för dammrelaterade olyckor.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder och annat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.

g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Om nätsladden skadas får den endast bytas av återförsäljare.

Produktmärkning med säkerhetssymboler

Använd alltid skyddsglasögon/visir och hörselskydd.

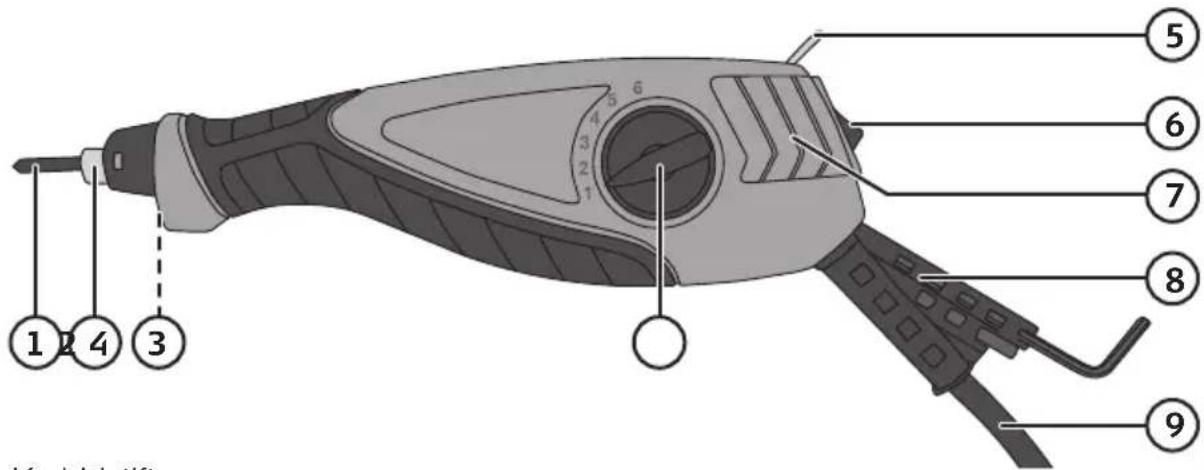

Knappar och funktioner

1. Karbidstift
2. Låsskruv för karbidstift
3. Belysning
4. Vred för inställning av slagstyrka
5. Upphängningskrok
6. [I/O] Strömbrytare
7. Motors ventilationsöppningar
8. Hållare för insexnyckel och karbidstift
9. Nätkabel

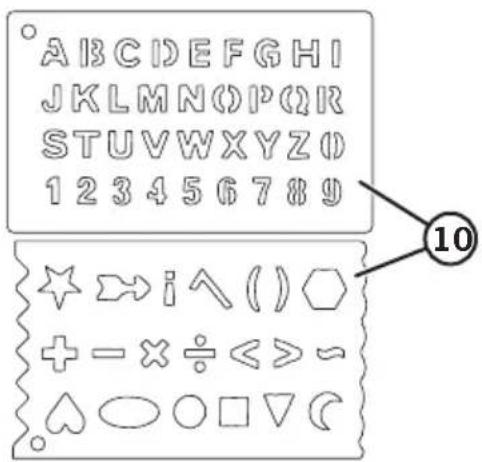

10. Mallar för gravering

Att komma igång

1. Dra alltid ut nätkabeln ur vägguttaget innan du byter stift eller rengör gravymaskinen.
2. Lossa lässkruven (2) med den medföljande insexnyckeln.
3. Sätt i ett karbidstift, tryck i det tills det bottnar.
4. Skruva åt lässkruven.
5. Sätt tillbaka insexnyckeln i dess hållare.

Användning

1. Använd alltid skyddsglasögon och hörselskydd när du använder gravyrmaskinen.
2. Se till att karbidstiftet är helt och korrekt monterat.
3. Anslut nätkabeln till ett vägguttag.
4. Håll gravymaskinen på samma sätt som du håller en penna.
5. Använd medföljande mallar eller gravera på fri hand.
6. Använd ett lätt tryck när du graverar.

Inställning av slagstyrka

Använd vredet (4) för att ställa in slagstyrkan.

• Använd nivå 1 för fin och grund gravering.
• Använd nivå 6 för grövre och djupare gravering.

Prova dig fram till lämplig inställning på en provbit innan du börjar arbeta med det riktiga arbetsstycket.

Skötsel och underhåll

• Dra alltid ut nätkabeln ur vägguttaget innan du byter stift eller rengör gravymaskinen.
• Rengör gravyrmaskinen med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Se till att motorns ventilationsöppningar alltid är öppna och fria från föroreningar.
• Dra alltid ut nätkabeln ur vägguttaget och förvara gravymaskinen torrt och dammfritt utom räckhåll för barn om den inte ska användas under en längre period.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Skyddsklass Class II

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
