HMT300 - Multiverktyg Cocraft - Gratis bruksanvisning och manual

Produkttyp	Multifunktionsverktyg
Varumärke	Cocraft
Modell	HMT300
Märkspänning	230–240 V AC, 50 Hz
Effektförbrukning	300 W
Tomgångsvarvtal	11 000 – 20 000 rpm
Oscillationsvinkel	3,2°
Ljudtrycksnivå (LpA)	84,5 dB(A), K=3 dB(A)
Ljudeffektnivå (LwA)	95,5 dB(A), K=3 dB(A)
Vibrationsemission (a_h)	3,611 m/s², K=1,5 m/s²
Vikt	1,4 kg
Verktygsfäste	Magnetiskt med låsspak
Slipskiva	Deltaform med kardborrefäste
Medföljande tillbehör	Deltaformad slipskiva, skrapblad, bimetallsticksågsblad, dammutsugsanslutning med fästskruv, insexnyckel, låsbricka
Varvtalsreglering	Variabelt varvtalsrat
Konstant elektronik	Håller inställt varvtal under belastning
Säkerhetsfunktioner	Isolerade greppytor, kompatibel med dammutsug, jordfelsbrytare rekommenderas
Avfallshantering	Får inte kastas med hushållsavfall (WEEE-symbolen)
Överensstämmelse	CE, maskindirektivet 2006/42/EG, EMC-direktivet 2014/30/EU
Tillverkare	Clas Ohlson AB, Insjön, Sverige

Vanliga frågor - HMT300 Cocraft

Vilka säkerhetsåtgärder bör jag vidta när jag använder HMT300 multifunktionsverktyget?

Läs alltid hela bruksanvisningen. Använd hörselskydd, skyddsglasögon eller visir och ett dammskydd. Håll arbetsområdet rent och väl upplyst. Undvik att använda i explosiv atmosfär. Använd en jordfelsbrytare (RCD) i fuktiga utrymmen. Håll verktyget i isolerade greppytor när du skär i dolda ledningar.

Hur byter jag tillbehör på multifunktionsverktyget?

Koppla först bort verktyget från strömmen. Vrid låsspaken helt ut. Montera låsbrickan om den inte redan är på plats. Vrid spaken 90° för att låsa brickan. Skjut tillbehöret under brickan på fästet och rikta in stiften med hålen. Vrid sedan tillbaka spaken helt. För snäppfästverktyg tar du bort låsbrickan först.

Hur fäster jag slipark på rätt sätt?

Sliparken använder kardborrefäste. Ta bort det gamla arket, borsta kardborrtyget på slipplattan om det behövs, och tryck sedan fast det nya arket på plattan.

Hur justerar jag varvtalet under drift?

Använd varvtalsratten (3) på verktyget. Varvtalet kan justeras kontinuerligt från 11 000 till 20 000 rpm även medan verktyget är igång. Konstant elektronik håller det inställda varvtalet under belastning.

Kan jag använda multifunktionsverktyget för att skära metall eller kakel?

Ja, verktyget är lämpligt för sågning, slipning, polering och skärning. För skärning i metall använder du ett metallskärblad (säljs separat). För väggkakel, var medveten om att bladet slits snabbare. Kontrollera alltid efter dolda spikar eller skruvar före skärning.

Vad ska jag göra om verktyget vibrerar kraftigt eller avger onormala ljud?

Stanna verktyget omedelbart. Kontrollera att tillbehöret är korrekt monterat och att multifunktionsverktyget är oskadat. Om problemet kvarstår, låt en kvalificerad reparatör inspektera verktyget.

Hur ansluter jag dammutsugsanslutningen?

Skruva fast dammutsugsanslutningen på framsidan av multifunktionsverktyget. Anslut den sedan till en lämplig dammsugare eller dammutsug. Detta minskar dammrelaterade risker.

Vad är syftet med låsbrickan?

Låsbrickan (7) håller tillbehöret fast på det magnetiska verktygsfästet. Den måste monteras innan de flesta tillbehör fästs. Låsspaken håller brickan på plats när den vrids till 90°-läget.

Hur rengör och förvarar jag multifunktionsverktyget efter användning?

Rengör verktyget med en fuktig trasa och milt rengöringsmedel endast. Håll ventilationsöppningarna fria från föroreningar. Förvara på en torr, dammfri plats utom räckhåll för barn. Koppla ur om det inte används under längre perioder.

Vilka är de viktigaste specifikationerna för HMT300 multifunktionsverktyget?

Märkspänning: 230–240 V AC, 50 Hz. Effekt: 300 W. Tomgångsvarvtal: 11 000–20 000 rpm. Oscillationsvinkel: 3,2°. Vikt: 1,4 kg. Ljudtrycksnivå: 84,5 dB(A). Vibrationsemission: 3,611 m/s². Innehåller deltaslipskiva, skrapblad, sticksågsblad, dammutsugsanslutning.

BRUKSANVISNING HMT300 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för elektriska handverktyg

WARNING! Läs alla varningar, instruktioner, illustrationer och specifikationer som medföljer det här elektriska handverktyget. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig kropsskada.

Spara alla varningar och instruktioner för framtida bruk.

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elsäkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.
h) Låt inte det faktum att du är van att använda elektriska handverktyg göra att du blir mindre uppmärksam på de säkerhetsinstruktioner som gäller. Oförsiktigt handhavande kan på bråkdelen av en sekund leda till svåra kroppskador.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget och/eller ta bort batteriet (om det är löstagbart) innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg och dess tillbehör. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget och tillbehör etc. enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor bidrar inte till att det elektriska handverktyget kan hanteras på ett säkert sätt i situationer som du inte kunnat förutse.

5 Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsvarningar för multiverktyg

- Detta elektriska handverktyg är avsett för sågning, slipning, putsning och kapning. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta verktyg. Underlåtelse att följa alla instruktioner nedan kan resultera i elektrisk chock, brand och/eller allvarlig skada.

- Använd inte tillbehör som inte är speciellt avsedda och rekommenderade av verktygstillverkaren. Även om tillbehöret kan monteras på ditt elektriska handverktyg är det ingen försäkran om säker användning.

- Bär personlig skyddsutrustning. Beroende på hur du använder maskinen, använd ansiktsskydd eller skyddsglasögon. Vid behov, använd ansiktsmask, hörselskydd, handskar och arbetsförkläde som skyddar mot små slippartiklar eller flisor från arbetsstycket. Ögonskyddet ska kunna skydda mot kringflygande skräp som bildas vid olika arbetsmoment. Andningsskyddet ska kunna filtrera partiklar som bildas vid arbetet. Långvarig vistelse i buller kan orsaka hörselskador.

- Håll åskådare på behörigt avständ från arbetsplatsen. Alla som besöker arbetsplatsen måste bära personlig skyddsutrustning. Flisor från arbetsstycket eller från ett trasigt tillbehör kan flyga iväg och orsaka skada utanför arbetets omedelbara närområde.

- Håll det elektriska handverktyget endast i isolerade greppytor när du utför arbets - mo ment där verktyget kan komma i kontakt med gömda kablar eller den egna sladden. Verktyg som kommer i kontakt med en strömförande kabel kan göra utsatta metall delar av verktyget strömförande och utsätta användaren för elektriska stötar.

- Rengör regelbundet motorns ventilationsöppningar. Motorns fläkt drar åt sig damm som kommer in under höljet, och överflödigt metallspån som ansamlats kan orsaka elektriska faror.

- Använd inte det elektriska handverktyget i närheten av lättantändliga material. Gnistor kan antända dessa material.

- Använd inte tillbehör som kräver kylvätskor. Användning av vatten eller andra kylvätskor kan resultera i elektrisk chock eller dödande elektrisk stöt.

Särskilda säkerhetsinstruktioner vid slipning

• Var extra noggrann vid slipning av färg som kan innehålla bly eller vid slipning av trä, metall eller andra material som kan avge giftigt slipdamm. Se då också till att personer som vistas på eller i närheten av arbetsplatsen är skyddade.
• Tänk på att slipdamm kan vara mycket brandfarligt i blandning med luft.
• Håll endast i det elektriska handverktygets isolerade greppytor, det finns risk för att slipytan kommer i kontakt med nätkabeln. Slipytor som kommer i kontakt med en strömförande kabel kan göra utsatta metalldelar av verktyget strömförande och utsätta användaren för elektriska stötar.

Särskilda säkerhetsinstruktioner för kapning

- Håll endast i det elektriska handverktygets isolerade greppytor när du utför arbetsmoment där skärverktyget kan komma i kontakt med gömda kablar eller den egna sladden. Skärverktyg som kommer i kontakt med en strömförande kabel kan göra utsatta metalldelar av verktyget strömförande och utsätta användaren för elektriska stötar.

- Använd alltid andningsskydd.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid skyddsglasögon/visir, andningsskydd och hörselskydd.

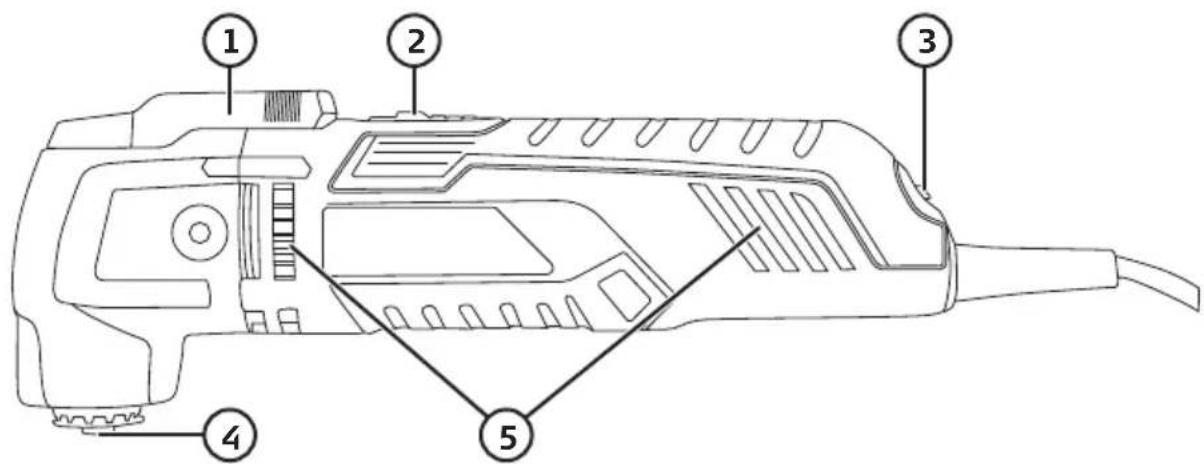

Produktbeskrivning

1. Låsvred
2. [1/0] På/av

3. Varvtalsreglering

4. Verktygsfäste

5. Ventilationsöppningar

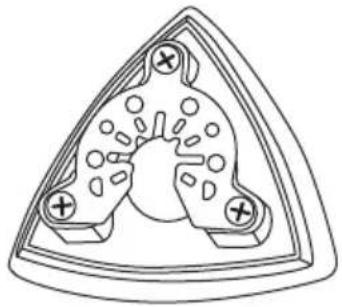

1. Slipsula med tillhörande slippapper
2. Låsbricka. Obs! Låsbrickan kan vara förmonterad på multiverktyget.
3. Skrapblad
4. Instickssågblad bimetall
5. Dammutsug med fästskruv
6. Insexnyckel

Medföljande verktyg

Skrapblad

Används för borttagning av färg, lim etc.

Passar mycket bra vid slipning där det är svårt att komma åt, t.ex. i hörn. Beroende på slippapper kan du slipa trä, sten, färg m.m.

Idealiskt för djupa instickssnitt i trä, t.ex. om du ska montera ett ventilationsgaller eller liknande. Passar även bra för sågning där det är svårt att komma åt. Detta sågblad klarar även att såga genom spikar.

Extra tillbehör

I Cocraft-sortimentet finns flera andra tillbehör som passar till detta multiverktyg, bl.a.:

• Sågblad för metall.
• Sågklingor och slipplattor för cementfogar, väggplattor och plast.
• Olika typer av slippapper.

Användning

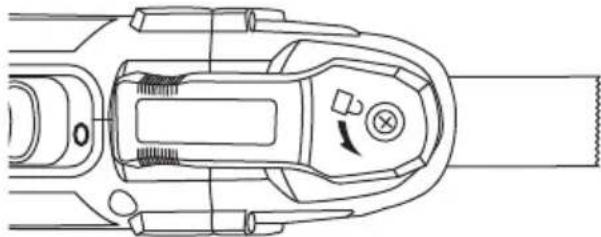

Montering av låsbricka och verktyg

Obs! Dra alltid ut stickproppen ur vägguttaget före montering och byte av verktyg.

1. Vrid ut låsvredet helt. 2. Montera låsbrickan (7), om den inte redan vid leverans är monterad. Verktygsfästet är magnetiskt för att hålla kvar brickan på fästet.

1. Vrid tillbaka låsvredet så att det står rakt ut, i 90° från multiverktyget. Låsbrickan kan inte lossna från fästet när låsvredet står i det här läget.

1. Skjut in önskat verktyg under brickan och upp på fästet så att piggarna på fästet hamnar i hålen på verktyget (du kan placera verktyget i önskad vinkel).

2. Vrid tillbaka låsvredet helt.

1. Vrid låsvredet så att det står rakt ut, i 90° från multiverktyget.
2. Ta bort verktyget från fästet.
3. Skjut in önskat verktyg under brickan och upp på fästet så att piggarna på fästet hamnar i hålen på verktyget (du kan placera verktyget i önskad vinkel).
4. Vrid tillbaka låsvredet helt.

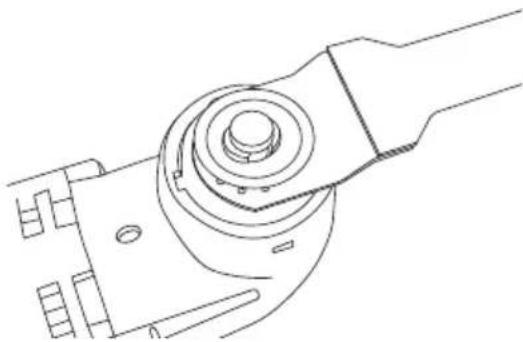

Verktyg med slutet fäste

Om du använder verktyg med slutet fäste måste låsbrickan tas bort innan verktyget monteras.

Slutet fäste: 1. Vik ut låsvredet helt.

1. Ta bort låsbrickan från fästet. 3. Sätt verktyget på fästet.

2. Sätt tillbaka låsbrickan och vrid tillbaka låsvredet helt.

Slippapperet sitter fast med kardborre. Dra bort det använda slippapperet, rengör vid behov kardborreväven på verktyget och sätt sedan fast ett nytt slippapper.

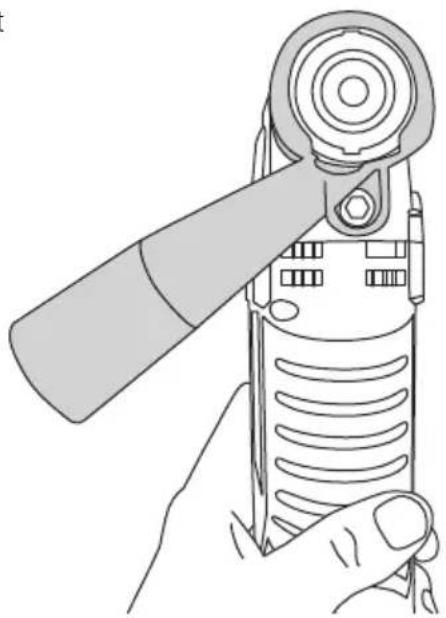

Montera dammutsug

Skruva fast dammutsuget på multi verktyget och anslut lämplig dammsugaren.

Slå på multiverktyget

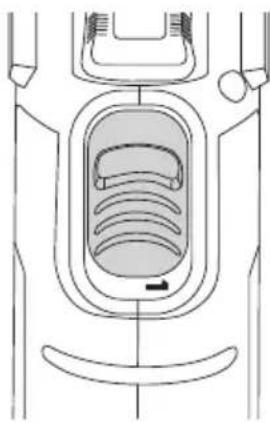

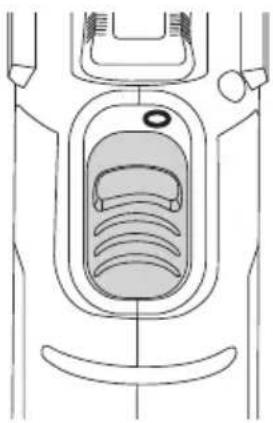

1. Se till att strömbrytaren (2) står i läge 0 (av) innan du ansluter multiverktygets nätkabel till ett vägguttag.

1. Starta multi- verktyget genom att skjuta strömbrytaren framåt till läge 1 (på).

Du kan under användning ställa in lämplig hastighet med reglaget (3). Vilken hastighet du väljer beror på vilken typ av arbete som ska utföras samt vilket material du ska bearbeta. Prova dig fram till den hastighet som fungerar bäst. Multiverktyget har konstantelektronik vilket gör att det håller inställd hastighet även under belastning.

Kapning och sågning

Var försiktig när du använder sågbladen. Kontrollera arbetsområdet så att du är beredd på ev. spik, skruv eller annat som kan leda till att du tappar kontrollen över multiverktyget. Om du kapar väggplattor, tänk på att sågbladet slits hårt vid långvarig användning.

Slipning

• Använd alltid felfria slippapper och byt ofta. Det gör att resultatet blir bättre och ökar dessutom multiverktygets livslängd.
• Tryck inte för hårt när du slipar utan arbeta med ett jämnt, lätt tryck. Slipeffekten blir inte högre om du trycker hårt utan det medför endast att både slippapper och multiverktyget slits snabbare.
• Använd inte ett slippapper till trä som tidigare har använts till metall.

Skötsel och underhåll

• Om nätkabeln skadas får den endast bytas av behörig elektriker.
• Håll alltid motorns ventilationsöppningar (5) fria från föroreningar.
• Rengör multiverktyget med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Om nätkabeln skadas ska den bytas av behörig elektriker.
• Dra alltid ut nätkabelns stickpropp ur vägguttaget och förvara multiverktyget torrt och utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Multiverktyget startar inte.	Kontrollera att nätkabeln är hel och ordentligt ansluten till vägguttaget.Finns det ström i vägguttaget?
Motorn går sakta.	Slöa eller skadade tillbehör. Byt till nytt tillbehör.För låg hastighet är vald för det arbete som ska utföras.Öka varvtalet.
Vibrationer eller onormala ljud uppstår.	Kontrollera att tillbehöret är korrekt monterat och att multiverktyget är oskadat.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Använd alltid hörselskydd vid ljudnivåer över 80 dB(A)

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
