HEV 15 - Monitoimityökalu Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Monitoimityökalu
Merkki	Cocraft
Malli	HEV 15
Mitat (P x L x K)	Noin 30 x 10 x 15 cm
Paino	Noin 1,2 kg
Virtalähde	Johdollinen sähkö, 220-240 V AC, 50/60 Hz
Tehonkulutus	300 W
Kuormittamaton nopeus	10 000 - 20 000 värähtelyä minuutissa
Värähtelykulma	3,2°
Päätoiminnot	Leikkaus, hionta, kaapiminen, sahaus, jyrsintä
Työkaluton lisävarusteen vaihto	Kyllä, pikakiinnittimellä
Portaaton nopeudensäätö	Kyllä, valitsimella
LED-valo	Kyllä, työalueen valaisemiseksi
Pölynimurin sovitin	Kyllä, yhteensopiva pölynimureiden kanssa
Pehmeä kahva	Kyllä, ergonominen muotoilu
Suojausluokka	II (kaksoiseristetty)
Turvaominaisuudet	Lukituskytkin, suojus
Käyttölämpötila	0 °C - 40 °C
Varastointilämpötila	-20 °C - 60 °C
Huolto	Pidä tuuletusaukot puhtaina; tarkista hiiliharjat säännöllisesti
Puhdistus	Pyyhi kuivalla liinalla; älä käytä vettä tai liuottimia
Varaosien saatavuus	Lisävarustesarjat ja hiiliharjat saatavana valmistajalta tai jälleenmyyjiltä
Korjattavuus	Suunniteltu ammattikorjaukseen; käyttäjä voi vaihtaa lisävarusteet ja hiiliharjat
Takuu	2 vuoden rajoitettu takuu
Sertifikaatit	CE, RoHS

Usein kysytyt kysymykset - HEV 15 Cocraft

Mitkä lisävarusteet ovat yhteensopivia Cocraft HEV 15:n kanssa?

HEV 15 on yhteensopiva tavallisten OIS-lisävarusteiden kanssa, kuten sahanterät, hiomalaikat, kaapimet ja jyrsintälaikat. Käytä aina monitoimityökaluille suunniteltuja lisävarusteita.

Kuinka vaihdan lisävarusteet HEV 15:ssä?

HEV 15:ssä on työkaluton pikakiinnitin. Kierrä vipua avataksesi kiinnittimen, aseta lisävaruste ja sulje vipu lukitaksesi. Varmista ennen käyttöä, että lisävaruste on oikein kohdistettu.

Voinko käyttää HEV 15:tä upotusleikkaukseen?

Kyllä, sopivalla upotusleikkaussahanterällä voit tehdä upotusleikkauksia materiaaleihin, kuten kipsilevyyn, puuhun ja muoviin. Käytä aina suojalaseja ja noudata käyttöohjeen ohjeita.

Mikä on HEV 15:n värähtelykulma?

HEV 15:n värähtelykulma on 3,2 astetta, mikä mahdollistaa tehokkaan leikkauksen ja hionnan samalla kun hallinta säilyy.

Soveltuuko HEV 15 hiontaan?

Kyllä, HEV 15:tä voidaan käyttää hiontaan tarrakiinnitteisillä hiomalaikoilla. Se soveltuu erinomaisesti hiontaan kulmissa ja ahtaissa tiloissa. Käytä portaattoman nopeudensäädön eri materiaaleille.

Kuinka säädän nopeutta HEV 15:ssä?

HEV 15:ssä on portaaton nopeudensäädin rungossa. Käännä valitsinta asettaaksesi haluamasi nopeus välillä 10 000 - 20 000 värähtelyä minuutissa. Pienemmät nopeudet sopivat herkille materiaaleille, suuremmat nopeudet aggressiiviseen leikkaukseen.

Mitä turvatoimia minun tulee noudattaa käyttäessäni HEV 15:tä?

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta. Varmista, että työkalu on irrotettu pistorasiasta, kun vaihdat lisävarusteita. Käytä lukituskytkintä vain tarvittaessa ja pidä kädet poissa liikkuvasta osasta.

Kuinka puhdistan ja huollan HEV 15:tä?

Käytön jälkeen pyyhi työkalu kuivalla liinalla. Pidä tuuletusaukot puhtaina pölystä. Tarkista hiiliharjat säännöllisesti; jos ne ovat kuluneet 5 mm:iin tai vähemmän, vaihda ne. Älä käytä vettä tai liuottimia puhdistukseen.

Tuleeko HEV 15:n mukana kantolaukku?

HEV 15 toimitetaan yleensä tukevassa kantolaukussa säilytystä ja kuljetusta varten. Se voi sisältää myös peruslisävarustesarjan. Tarkista tuotepakkauksen sisältö.

Mistä löydän varaosia tai lisävarusteita HEV 15:lle?

Varaosia ja lisävarusteita on saatavilla Cocraft-jälleenmyyjiltä tai verkkokaupoista. Yleisiä vaihto-osia ovat hiiliharjat, hiomalaikat ja sahanterät. Ota yhteyttä asiakaspalveluun saadaksesi tarkat osanumerot.

KÄYTTÖOHJE HEV 15 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöistä käsityökalua räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöistä käsityökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menettämisen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten käsityökalujen kanssa. Sähköiskun vaara vähenee, kun pistokkeita ei muuteta ja laite liitetään oikeanlaiseen pistorasiaan.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, liettä tai jääkaappia. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele virtajohtoa varoen. Älä kanna laitetta virtajohdosta äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Virtajohdon vioittuminen tai sotkeutuminen lisää sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä, kun käytät sähkökäyttöistä käsityökalua. Älä käytä sähkökäyttöistä käsityökalua, jos olet väsynyt tai päihteiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä laitteen tahatonta käynnistämistä. Varmista, että virtakytkin on OFF-asennossa ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa "ON"-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle työskennellessäsi. Varmista, että seisot tukevasti ja tasapainossa työn jokaisessa vaiheessa. Näin hallitset laitteen paremmin yllättävissä tilanteissa.
f) Käytä työskentelyyn sopivia vaatteita. Älä pidä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Sen käyttö vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä vain sellaista sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn hyvin ja turvallisesti oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, jos virtakytkin ei toimi. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä, vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Vioittuneet osat tulee korjata ennen laitteen käyttöä. Monet onnettomuudet johtuvat siitä, että sähkökäyttöistä käsityökalua ei ole huollettu.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein huollettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö, ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Ainoastaan jälleenmyyjä saa vaihtaa vioittuneen virtajohdon.

Tuotteen merkinnät ja turvallisuussymbolit

Käytä aina kuulosuojaimia ja suojalaseja tai visiiriä.

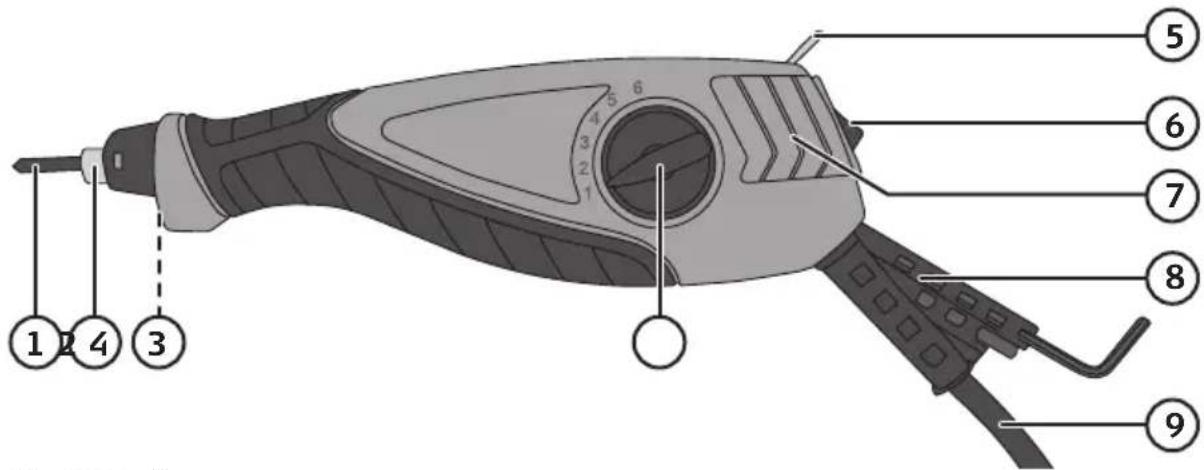

Painikkeet ja toiminnot

1. Karbiditerä
2. Karbiditerän lukkoruuvi
3. Valo
4. Iskuvoiman säädin
5. Ripustuskoukku
6. [I/O] Virtakytkin
7. Moottorin tuuletusaukot
8. Kuusiokoloavaimen ja karbiditerän pidikkeet
9. Virtajohto

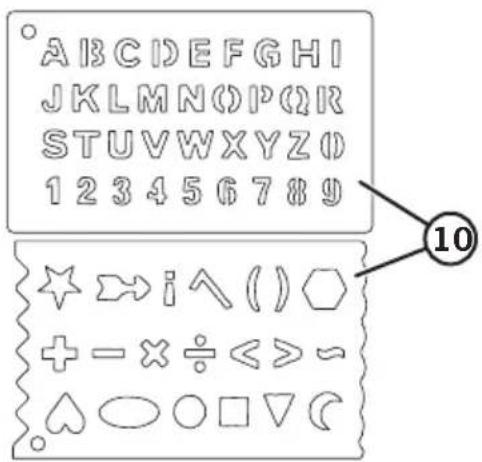

10. Kaiverrusmallit

Käytön aloittaminen

1. Irrota virtajohto pistorasiasta aina ennen terän vaihtamista tai kaiverruskoneen puhdistamista.
2. Löysää lukkoruuvi (2) mukana tulevalla kuusiokoloavaimella.
3. Aseta karbiditerä paikalleen niin, että se osuu pohjaan.
4. Kiristä lukkoruuvi.
5. Aseta kuusiokoloavain takaisin pidikkeeseen.

Käyttö

1. Käytä aina suojalaseja ja kuulosuojaimia, kun käytät kaiverruskonetta.
2. Varmista, että karbiditerä on ehjä ja oikein asennettu.
3. Liitä virtajohto pistorasiaan.
4. Pidä kaiverruskonetta kädessä samalla tavalla kuin kynää.
5. Käytä laitteen mukana tulevia malleja tai kaiverra vapaalla kädellä.
6. Paina laitetta kevyesti, kun kaiverrat.

Iskuvoiman säätö

Säädä iskuvoima säätimellä (4).

• Käytä tasoa 1 ohueen ja matalaan kaiverrukseen.
• Käytä tasoa 6 paksumpaan ja syvempään kaiverrukseen.

Kokeile eri säätöjä koepalaan ennen kuin alat työstää oikeaa työkappaletta.

Huolto ja ylläpito

• Irrota virtajohto pistorasiasta aina ennen terän vaihtamista tai kaiverruskoneen puhdistamista.
• Puhdista kaiverruskone kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Varmista, että moottorin tuuletusaukot ovat aina auki ja että niissä ei ole epäpuhtauksia.
• Jos kaiverruskonetta ei käytetä pitkään aikaan, irrota virtajohto pistorasiasta ja säilytä kaiverruskonetta kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 220–240 V AC, 50 Hz

Teho 15 W

Karbiditerä Volframikarbidi

Iskuvoima 6 tasoa

Iskua/min 7200

Melutaso LwA = 87,5 dB(A), K = 3 dB(A)

Äänenpaine LpA = 76,5 dB(A), K= 3 dB(A)

Tärinä a h = 10,5 m/s^2, K = 1,5 m/s^2

Paino 0,35 kg

Suojausluokka Class II

Käyttötap S2: 2 min

Graviermaschine

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
