Produkttyp	Stichsäge
Modell	PRO Edition JL750-P
Marke	Cocraft
Leistungsaufnahme	750 W
Spannung	230 V / 50 Hz
Leerlaufhubzahl	500 - 3000 Hübe/min
Hublänge	26 mm
Schnitttiefe (Holz)	Bis zu 135 mm
Schnitttiefe (Stahl)	Bis zu 10 mm
Pendelhub	4 Stufen + Gerade
Gehrungsschnitt	0 - 45 Grad
Grundplatte	Stahl, verstellbar
Staubabsaugung	Ja, über Staubabsaugstutzen (36 mm)
Sägeblattwechsel	Werkzeugloser Hebel
Softgriff	Ja, ergonomisch
Einschaltsperre	Ja, zur Sicherheit
Sägeblattschutz	Ja, transparent
Gewicht	2,5 kg
Netzkabellänge	2,5 m
Mitgeliefertes Zubehör	3 Sägeblätter, Inbusschlüssel, Staubdüse
Wartung	Mit trockenem Tuch reinigen; Kohlebürsten bei Bedarf ersetzen
Ersatzteile	Sägeblätter (T-Schäft), Kohlebürsten, Grundplatte

Häufig gestellte Fragen - PRO Edition JL750-P Cocraft

Welche Art von Sägeblättern verwendet die Cocraft PRO Edition JL750-P Stichsäge?

Sie verwendet T-Schäft-Sägeblätter, die weit verbreitet und mit den meisten Stichsägen kompatibel sind.

Wie wechsle ich das Sägeblatt an dieser Stichsäge?

Verwenden Sie den werkzeuglosen Hebel an der Seite. Ziehen Sie den Hebel, setzen Sie das neue Sägeblatt mit den Zähnen nach vorne ein, und lassen Sie den Hebel los, um es zu arretieren.

Kann ich mit dieser Säge Gehrungsschnitte ausführen?

Ja, die Grundplatte neigt sich von 0 bis 45 Grad für Gehrungsschnitte. Lösen Sie den Gehrungseinstellknopf, stellen Sie den Winkel ein und ziehen Sie ihn fest.

Was ist die maximale Schnitttiefe in Holz?

Die maximale Schnitttiefe in Weichholz beträgt 135 mm. In Hartholz kann sie etwas geringer sein.

Hat diese Stichsäge einen Pendelhub?

Ja, sie hat 4 Pendelhubeinstellungen plus Geradeschneiden. Stellen Sie den Pendelhub auf das Material ein, um schnellere oder glattere Schnitte zu erzielen.

Wie schließe ich einen Staubsauger zur Staubabsaugung an?

Schließen Sie einen handelsüblichen 36-mm-Staubsaugerschlauch an den Staubabsaugstutzen auf der Rückseite der Säge an. Stellen Sie sicher, dass der Staubsauger während des Betriebs eingeschaltet ist.

Welche Sicherheitsmerkmale hat diese Stichsäge?

Sie verfügt über eine Einschaltsperre zur Verhinderung unbeabsichtigten Startens, einen transparenten Sägeblattschutz für Sichtbarkeit und einen Softgriff für Kontrolle.

Kann ich diese Säge zum Schneiden von Metall verwenden?

Ja, mit dem geeigneten Metall-Sägeblatt kann es Stahl bis zu 10 mm Dicke und Aluminium bis zu 20 mm schneiden.

Wie warte ich die Stichsäge?

Reinigen Sie die Säge regelmäßig mit einem trockenen Tuch, überprüfen Sie die Kohlebürsten nach 50 Betriebsstunden und schmieren Sie gelegentlich die Sägeblattführung.

Wo finde ich Ersatzteile?

Ersatzsägeblätter, Kohlebürsten und Grundplatten sind bei Cocraft-Händlern oder Online-Teilehändlern erhältlich. Verwenden Sie Originalteile für beste Leistung.

BEDIENUNGSANLEITUNG PRO Edition JL750-P Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Jigsaw

Art.no 40-9925 Model PSJ750GH.1

Art.Nr. 40-9925 Modell PSJ750GH.1

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitshinweise - EN 60745-1

Achtung: Die komplette Bedienungsanleitung durchlesen. Die Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeug“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNGEN AUFBEWAHREN.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge nicht in feuergefährlichen Umgebungen (z.B. leicht entzündbare Flüssigkeiten, Gase oder Staub) benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Störungen können zum Verlust der Kontrolle führen.

2) Elektrische Sicherheit

a) Sicherstellen, dass der Netzstecker des Elektrowerkzeugs in die Netzsteck-dose passt. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Kochherd oder Kühlschrank vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.
d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder unter Einfluss von Drogen, Alkohol oder Medikamenten ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.
b) Persönliche Schutzausrüstung benutzen. Immer Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz verringert das Verletzungsrisiko.
c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist bevor der Netzstecker angeschlossen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko.
d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.
e) Immer eine stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies hilft bei unvorhergesehenen Situationen.
f) Immer geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe außerhalb von beweglichen Teilen halten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
g) Wenn Absaug- und Auffangeinrichtungen für Staub vorhanden sind, diese anschließen und ordnungsgemäß verwenden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Benutzung und Wartung von Elektrowerkzeugen

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Ergebnis.
b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Zum Ändern der Einstellungen und zum Austausch von Werkzeugteilen bzw. bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr darstellen.

e) Elektrowerkzeuge warten. Sicherstellen, dass bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, dass keine Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor Benutzung repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.

f) Werkzeuge scharf und sauber halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Sicherheitshinweise – Pendelhub-Stichsäge EN 60745-2-11

Warnung: Vor Einstellungs-, Service- oder Wartungsarbeiten stets den Netzstecker ziehen.

• Das Elektrowerkzeug immer am isolierten Griff anfassen, da das Schneidewerkzeug in verdeckte Leitungen oder das eigene Stromkabel schneiden kann. Dies kann nicht isolierte Teile des Elektrowerkzeuges stromführend machen und zu Stromschlägen führen.
• Bei Beschädigung ist das Netzkabel nur von einem qualifizierten Fachmann auszutauschen.
  • Die Hände vom Sägeblatt und von anderen beweglichen Teilen fernhalten.
• Niemals unter dem Werkstück aufhalten. Besonders vorsichtig arbeiten, wenn das Sägeblatt oder die Hand beim Sägen verdeckt sind. Darauf achten, dass sich an der Unterseite des zu sägenden Materials keine Hindernisse befinden.
• Keine stumpfen oder beschädigten Sägeblätter verwenden. Verbogene Sägeblätter können leicht gebrochen werden oder einen Rückschlag verursachen.
• Den Motor starten und die Säge bei voller Drehzahl gegen das zu sägende Werkstück führen.
• Sicherstellen, dass die Fußplatte während der Arbeit dicht am Werkstück anliegt. Bei Schrägstellung besonders vorsichtig sein, da das Sägeblatt falsch belastet werden kann.
• Das Werkstück mit Zwingen oder einem Schraubstock usw. befestigen.
• Vor Beginn des Sägens sicherstellen, dass alle Einstellungen korrekt sind und dass das Sägeblatt fest in der Halterung sitzt.
• Vor der Entnahme aus dem Sägeschnitt den vollständigen Stillstand des Sägeblattes abwarten, damit das Sägeblatt nicht durch Berührung einer Seite ruckartig gebremst wird.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
• Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktmarkierung mit Gebotszeichen

Die komplette Bedienungsanleitung durchlesen.

Immer Augenschutz tragen. Immer Gehörschutz benutzen. Immer Mundschutz tragen.

Produktbeschreibung

1. Schalter
2. Arretierknopf für den Ein-/Ausschalter
3. Griff
4. Sicherungsschraube
5. Stutzen für Staubsauger
6. Schalter zum Einstellen des Winkels des Fußplatte
7. Fußplatte
8. Halterung der Fußplatte mit Skale für die Seitenneigung
9. Regler zur Einstellung der Pendelbewegung
10. Blattführung
11. Sägeblatt
12. Fingerschutz
13. Werkzeuglose Sägeblatthalterung (T-Schaft)
14. Beleuchtung
15. Regler zur Einstellung der Drehzahl
16. Seitenanschlag

Montage und Einstellung

Warnung: Bei allen Einstell- und Servicearbeiten den Stecker aus der Steckdose ziehen.

Montage des Sägeblatts (T-Schaft)

1. Die Säge auf den Kopf drehen und die Sperre der Blatthalterung (13) so weit wie möglich gegen den Uhrzeigersinn drehen. Die Sperre in dieser Position festhalten.
2. Das Sägeblatt komplett in die Halterung stecken, wobei die Zähne nach vorne weisen.
3. Die Sperre loslassen, sie dreht sich automatisch zurück und arretiert so das Sägeblatt.
4. Das Sägeblatt wieder in die Halterung stecken und dann nach außen ziehen, um zu überprüfen, ob es ordentlich fest sitzt.
5. Sicherstellen, dass die Rückkante des Sägeblatts in der Sägeblattführung (10) liegt.

Abnehmen/Austauschen des Sägeblatts

1. Die Säge auf den Kopf drehen und die Sperre der Blatthalterung (13) so weit wie möglich gegen den Uhrzeigersinn drehen. Die Sperre in dieser Position festhalten.
2. Das Sägeblatt aus der Halterung ziehen.
3. Das neue Sägeblatt wie oben beschrieben einsetzen.

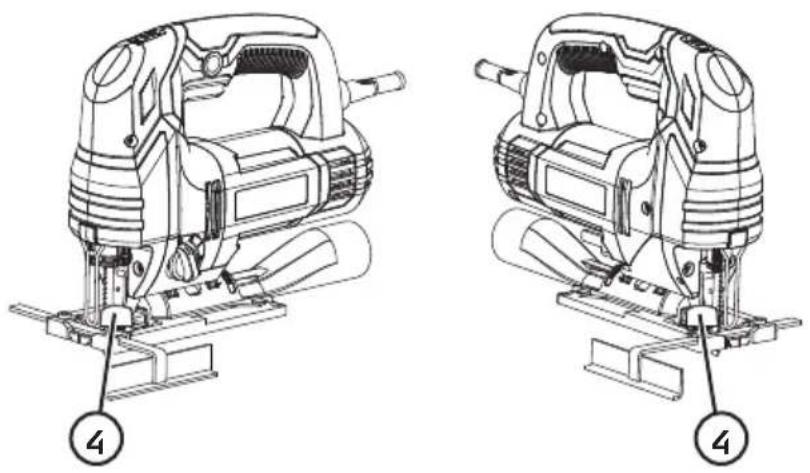

Montage des Seitenanschlags

Den Seitenanschlag in seine Halterungen schieben und mit der Sicherungsschraube (4) befestigen. Der Seitenanschlag kann von links oder rechts hineingeschoben werden.

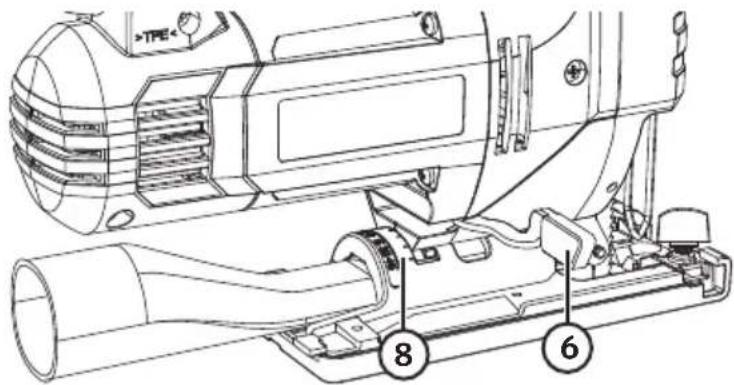

Einstellung der Fußplattenneigung

Die Fußplatte (7) kann bis zu 45° nach rechts oder links geneigt werden.

1. Den Schalter (6) ausklappen, sodass er im 90°-Winkel zur Säge steht.

2. Die Skale an der Halterung (8) benutzen, um den Winkel so einzustellen, dass die Linie an der Skala zu einem der markierten Winkel steht (die Platte kann ebenso in einem beliebigen Winkel eingestellt werden).

Hinweis: Die markierten Winkel sind ideal bei einer normalen Benutzung. Bei besonders präzisem Sägen mit hoher Genauigkeit die Winkel mithilfe einer Winkelskale einstellen.

1. Die Platte festhalten und den Schalter zurück drehen, um die Platte in der neuen Position zu fixieren.

2. Immer zuerst an einem Reststück probesägen um sicherzustellen, dass der Winkel korrekt eingestellt ist.

Hinweis: Die Sicherungsschraube für den Seitengriff entfernen oder an der Seite der Fußplatte montieren, die von der Säge abgeneigt ist.

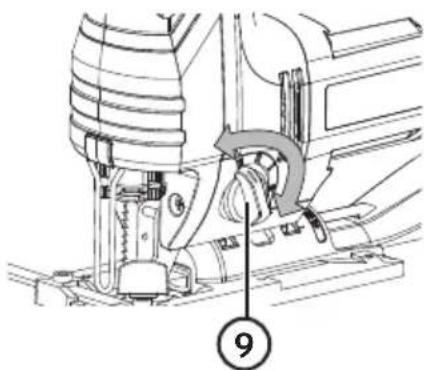

Einstellung der Pendelung

Die Pendelbewegung kann den Materialabtrag erhöhen und die geeignete Einstellung wird für jedes Material am besten durch Ausprobieren herausgefunden. Für einen so feinen Schnitt wie möglich, die Pendelfunktion auf 0 einstellen.

1. Zum Einstellen des Pendelhubs am Regler (9) drehen.

2. Der Regler besitzt 4 feste Stellungen. Den Regler drehen, bis er in einer der Stellungen einschnappt. Die Säge niemals zu hart nach vorne drücken. Wird die Pendelung benutzt, sägt die Säge nur während der Aufwärtsbewegung. Die Tabelle unten als Richtmarke benutzen.

0 Dünne Werkstücke aus Blech, Holz oder Kunststoff. Feine Schnitte, enge Kurven.

I Hartes Material, z. B. nicht-eisenhaltige Metalle und Spanplatten.

II Dicke Werkstücke aus Holz oder Kunststoff.

III Holz, höchster Abtrag.

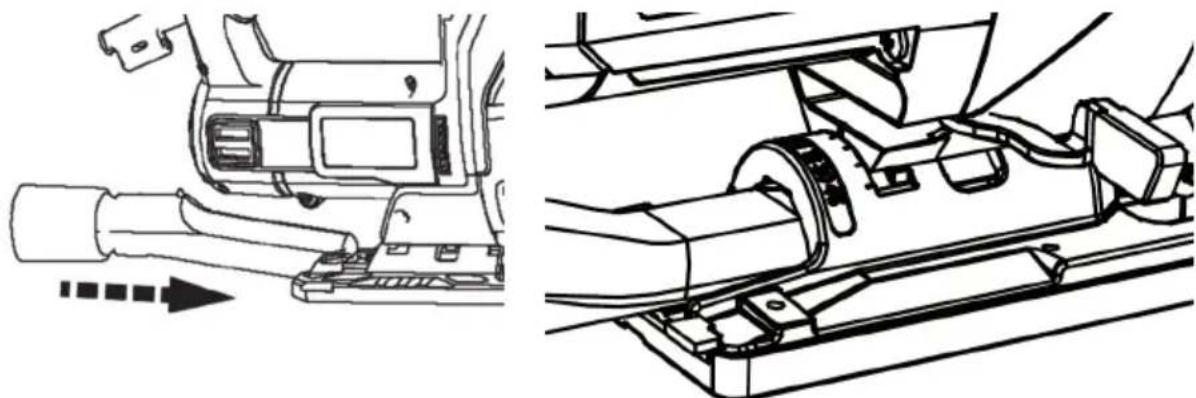

Stutzen für Staubsauger

1. Den Stutzen an die Halterung an der Fußplatte wie auf den Abbildungen gezeigt anschließen.

2. Einen Grobsauger an den Stutzen anschließen.

Sauberblasen der Schnittlinie

Die Säge besitzt eine Blasfunktion, welche die Schnittlinie frei von Staub hält. Die Ausblasöffnung sitzt hinter der Sägeblattführung. Für eine optimale Funktion das Loch offen und frei von Verschmutzungen halten.

LED-Beleuchtung

Die Säge ist mit einer LED-Beleuchtung (14) ausgestattet, um die Arbeit bei schlechten Lichtverhältnissen zu vereinfachen. Für eine optimale Funktion die Beleuchtung frei von Staub und Verschmutzungen halten.

Benutzung

Einstellung der Drehzahl

Die Drehzahl wird mit dem Regler (15) eingestellt. Die Tabelle unten als Richtmarke benutzen.

• Hinweis: Die Säge nicht längere Zeit mit einer niedrigen Drehzahl laufen lassen. Dies kann zu Überhitzung des Motors führen.
• Nach abgeschlossener Arbeit mit einer niedrigen Drehzahl den Motor eine Weile mit der max. Drehzahl laufen lassen, damit der Motor abkühlen kann.

Material Drehzahleinstellung
Holz 5-6
Metall 3-4
Aluminium 3-5
PVC 3-4
Keramik 3-5

Ein/Aus

• Ein: Den Schalter (1) herunterdrücken.
• Aus: Den Ein-/Ausschalter loslassen.

Der Schalter ist mit einer Arretierung ausgestattet, die das Feststellen des Schalters ermöglicht. Dazu wie folg vorgehen:

Die Sperre (2) und den Schalter (1) gleichzeitig betätigen und danach den Schalter vor der Sperre freigeben. Um auszuschalten, nur den Schalter drücken und dann loslassen.

Benutzungstipps

Vorbereitungen

• Vor dem Sägen die Sägelinie immer abmessen und genau kennzeichnen.
• Kleine Werkstücke mit Zwinge o. Ä. festsetzen. Sicherstellen, dass das Anschlusskabel während des Betriebes nicht in die Nähe des Sägeblatts kommt.
• Vor dem Sägen sicherstellen, dass die Fußplatte in der Position 0 arretiert ist.
• Bei Unsicherheit über die richtige Geschwindigkeit oder das richtige Sägeblatt erst in einem Abfallstück probesägen.

Sägen

• Das Werkzeug immer gut festhalten. Erst sicherstellen, dass das Sägeblatt nicht das Werkstück berührt und dann die Säge starten. Vor dem Sägen den Motor bis auf seine volle Drehzahl bringen.
• Das Werkzeug nicht überfordern, sondern mit weichen Bewegungen sägen.
• Nie die Hand außer Sichtweite unterhalb des Werkstückes halten.

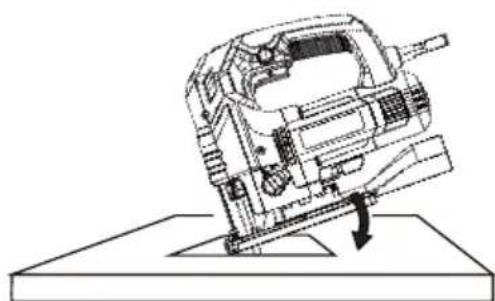

Einsägen

Beim Einsägen mit größter Vorsicht vorgehen. Das Einsägen kann nur bei weichen Materialien vorgenommen werden, z. B. Holz.

1. Die Stichsäge nach vorne lehnen, sodass sie auf dem vorderen Teil der Fußplatte aufliegt. Sicherstellen, dass das Sägeblatt keinen Kontakt mit dem Werkstück hat.
2. Den Motor starten und dann die Stichsäge vorsichtig nach unten wenden, sodass sich das Sägeblatt langsam ins Werkstück arbeiten kann, bis die komplette Fußplatte auf dem Werkstück aufliegt.

(Als Alternative zum Einsägen kann ein Loch mit einem Bohrer vorgebohrt und dann von diesem aus weitergesägt werden.)

Sägen in Metall

• Vorsichtig sein, das Sägeblatt kann sich leicht verbiegen.
• Sollte die Stichsäge bei der Benutzung stark vibrieren, empfehlt es sich ein Sägeblatt mit feinerer Zahnung zu benutzen.
• Wenn das Sägeblatt sehr heiß wird, die Geschwindigkeit senken.
• Eine geeignete Flüssigkeit zum Ölen/Kühlen benutzen, z. B. Alkohol für Alu und Öl für Stahl.
• Beim Sägen von dünnem Metall empfiehlt es sich, vor dem Sägen eine Schicht Sperrholz an jeder Seites des Metalls mit Zwingen anzubringen. Alle Schichten durchsägen.

Fehlersuche

Die Säge startet nicht.	Sicherstellen, dass das Netzkabel unbeschädigt und richtig an die Steckdose angeschlossen ist.Sicherstellen, dass Spannung auf der Steckdose liegt.
Die Säge läuft langsam.	Die Drehzahl anpassen. Siehe Abschnitt Einstellung der Drehzahl weiter oben.Die Säge bei der Arbeit nicht überbelasten (zu stark nach vorne drücken). Das Gerät in seinem eigenen Tempo arbeiten lassen.Überprüfen, ob das Sägeblatt abgenutzt ist. Bei Bedarf auswechseln.
Starke Vibrationen.	Daran denken, die Fußplatte gegen das Werkstück zu drücken.Sicherstellen, dass das Sägeblatt in gutem Zustand und korrekt montiert ist.

Pflege und Wartung

• Warnung: Bei allen Einstell- und Servicearbeiten den Stecker aus der Steckdose ziehen und das Sägeblatt abnehmen.
• Ein beschädigter Netzstecker muss von einem qualifizierten Elektriker ausgetauscht werden.
• Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
  • Die Belüftungsöffnungen des Motors immer frei von Verschmutzungen halten.
• Bei längerer Nichtbenutzung den Stecker ziehen und das Gerät in einem trockenen Innenraum und für Kinder unzugänglich aufbewahren.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V AC, 50/60 Hz

Netzkabel 4 m

Leistungsaufnahme 750 W

Sägeblatthalterung T

Stufenlose Geschwindigkeit 800–3000 /min

Sägeblatt-Hub 26 mm

Verstellbare Fußplatte ±45°

Schnitttiefe Holz 100 mm, Aluminium 25 mm, Stahl 10 mm

Schallpegel LpA: 80 dB(A), Unsicherheit KpA: 3 dB(A)

LwA: 91 dB(A), Unsicherheit KwA: 3 dB(A)

Gehörschutz tragen, wenn der Geräuschpegel

folgenden Wert übersteigt: 80 dB(A)

Vibrationswert a h,B 6,851 m/s², K: 1,5 m/s²

ah,M 6,766 m/s², K: 1,5 m/s²

Gewicht 3,1 kg
