PRO Edition JL750-P - Såg Cocraft - Gratis bruksanvisning och manual

Produkttyp	Sticksåg
Modell	PRO Edition JL750-P
Varumärke	Cocraft
Effekt	750 W
Spänning	230 V / 50 Hz
Obelastad slagfrekvens	500 - 3000 spm
Slaglängd	26 mm
Skärdjup (trä)	Upp till 135 mm
Skärdjup (stål)	Upp till 10 mm
Orbitalrörelse	4 lägen + rakt
Vinkelskärning	0 - 45 grader
Bottenplatta	Stål, justerbar
Dammutsugning	Ja, via dammutlopp (36 mm)
Bladbyte	Verktygsfri spak
Mjukt grepphandtag	Ja, ergonomisk
Avstängningsknapp	Ja, för säkerhet
Bladskydd	Ja, genomskinligt
Vikt	2,5 kg
Nätkabellängd	2,5 m
Medföljande tillbehör	3 blad, insexnyckel, dammmunstycke
Underhåll	Rengör med torr trasa; byt kolborstar vid behov
Reservdelar	Blad (T-skaft), kolborstar, bottenplatta

Vanliga frågor - PRO Edition JL750-P Cocraft

Vilken typ av blad använder Cocraft PRO Edition JL750-P sticksågen?

Den använder T-skaftsblad, som är allmänt tillgängliga och kompatibla med de flesta sticksågar.

Hur byter jag blad på denna sticksåg?

Använd den verktygsfria spaken på sidan. Dra i spaken, sätt i det nya bladet med tänderna framåt och släpp spaken för att låsa fast det.

Kan jag göra vinkelskärningar med denna såg?

Ja, bottenplattan lutar från 0 till 45 grader för vinkelskärningar. Lossa vinkeljusteringsratten, ställ in vinkeln och dra åt.

Vad är maximalt skärdjup i trä?

Maximalt skärdjup i mjukträ är 135 mm. I hårdträ kan det vara något mindre.

Har denna sticksåg orbitalrörelse?

Ja, den har 4 orbitalinställningar plus rak skärning. Justera orbitalrörelsen efter materialet för snabbare eller jämnare snitt.

Hur ansluter jag en dammsugare för dammutsugning?

Anslut en standard 36 mm damsugarslang till dammutloppet på sågens baksida. Se till att dammsugaren är på under drift.

Vilka säkerhetsfunktioner har denna sticksåg?

Den har en avstängningsknapp för att förhindra oavsiktlig start, ett genomskinligt bladskydd för sikt och ett mjukt grepphandtag för kontroll.

Kan jag använda denna såg för metallskärning?

Ja, med lämpligt metallskärblad kan den skära stål upp till 10 mm tjocklek och aluminium upp till 20 mm.

Hur underhåller jag sticksågen?

Rengör sågen regelbundet med en torr trasa, kontrollera kolborstarna efter 50 timmars användning och smörj bladstyrningen då och då.

Var hittar jag reservdelar?

Reservblad, kolborstar och bottenplattor finns hos Cocraft-återförsäljare eller online-reservdelsbutiker. Använd originaldelar för bästa prestanda.

BRUKSANVISNING PRO Edition JL750-P Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsföreskrifter – EN 60745-1

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du förlorar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Se till att nätsladden inte skadas. Använd aldrig nätsladden för att rycka stickproppen ur vägguttaget eller bära eller dra handverktyget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och bruka sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i påslaget läge ökar risken för olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska risken för dammrelaterade olyckor.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Ta stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat har inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Säkerhetsinstruktioner - sticksåg EN 60745-2-11

Varning: Dra alltid nätsladdens stickpropp ur vägguttaget före justering, service eller underhåll av maskinen.

• Håll i elhandverktygets isolerade handtag när du använder det där skärverktyget kan komma i kontakt med dolda ledningar eller elhandverktygets egen sladd. Om skärverktyget kommer i kontakt med strömförande ledningar kan oisolerade delar av elhandverktyget bli strömförande och användaren riskerar att utsättas för elektrisk stöt.
• Om nätkabeln på något sätt skadas ska den bytas av behörig elektriker.
• Håll undan händerna från bladet och andra rörliga delar.
• Sträck dig inte under materialet som sågas. Var extra försiktig om bladet eller handen är skymda vid sågning. Se till att det är fritt på undersidan av materialet som ska sågas.
• Använd inte slöa eller skadade sågblad. Böjda sågblad kan lätt brytas av eller orsaka kast.
• Starta motorn och låt den gå upp i fullt varv innan sågen förs mot arbetsstycket.
• Se till att fotplattan ligger an mot arbetsstycket under hela arbetsmomentet, var extra försiktig vid snedställd fotplatta då det är lätt att felbelasta sågbladet i sidled.
• Säkra arbetsstycket med tving, skruvstycke etc.
• Kontrollera att inställningarna är rätt och att bladet sitter fast i fästet innan sågningen påbörjas.
• Se till att sågbladet har stannat helt innan maskinen tas ifrån sågsnittet, sågbladet får inte bromsas genom att man trycker på dess sida.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen!

Använd alltid skyddsglasögon. Använd alltid hörselskydd. Använd alltid munskydd.

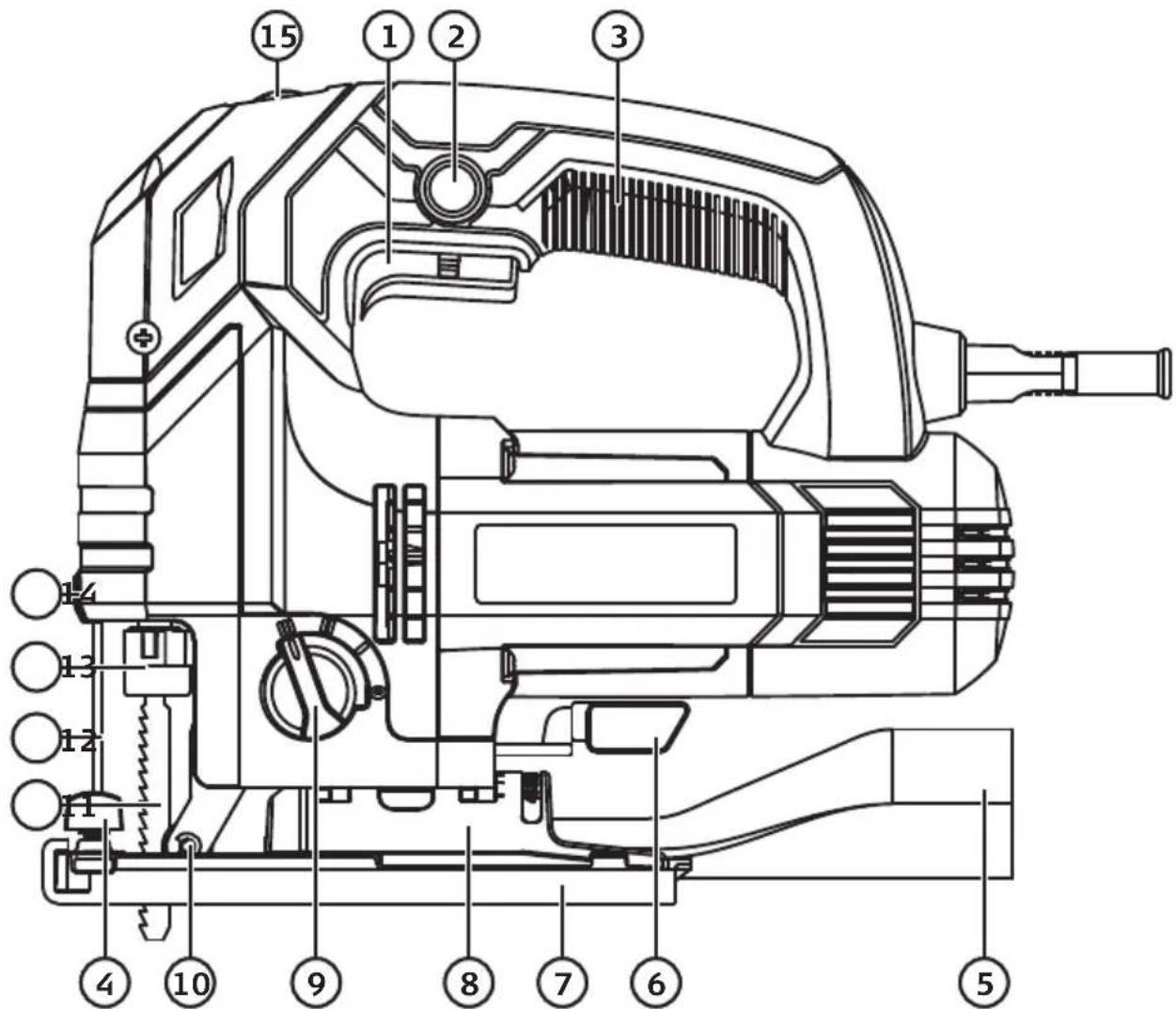

Produktbeskrivning

1. Strömbrytare
2. Spärr för strömbrytare
3. Handtag
4. Låsskruv
5. Stos för dammsugare
6. Reglage för inställning av fotplattans vinkel
7. Fotplatta
8. Fotplattans fäste med skala för sidolutning
9. Reglage för inställning av pendelrörelse
10. Bladstyrning
11. Sågblad
12. Fingerskydd
13. Verktygslöst sågbladsfäste (T-fäste)
14. Belysning
15. Reglage för inställning av varvtal
16. Sidoanslag

Montering och justering

Varning! Dra ut stickproppen ur vägguttaget före all justering och service av sticksågen.

Montering av sågblad (T-fäste)

1. Vänd sågen upp och ner och vrid bladhållarens spärr (13) moturs så lång det går. Håll kvar spärren.
2. Tryck ner bladet helt i hålet i hållaren, sågtänderna ska peka framåt.
3. Släpp spärren, den roterar tillbaka automatiskt och läser fast sågbladet.
4. Tryck ner bladet i hållaren igen och dra det sedan utåt för att kontrollera att det har låst fast ordentligt.
5. Se till att bladets bakkant ligger i bladstyrningen (10).

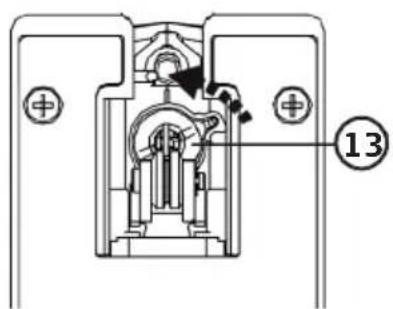

Ta bort/byta sågblad

1. Vänd sågen upp och ner och vrid bladhållarens spärr (13) moturs så lång det går. Håll kvar spärren.
2. Dra ut bladet ur hållaren.
3. Sätt i ett nytt blad enligt ovan.

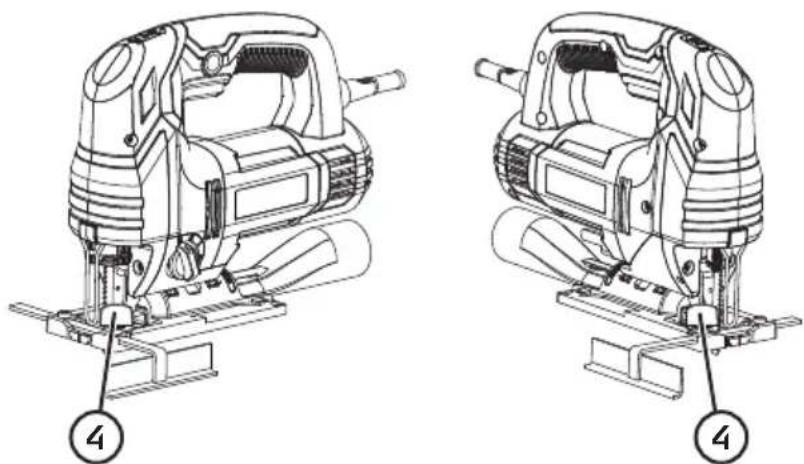

Montering av sidoanslag

Skjut in sidoanslaget i sina fästen och dra fast det med lässkruven (4). Sidoanslaget kan skjutas in från vänster eller höger sida.

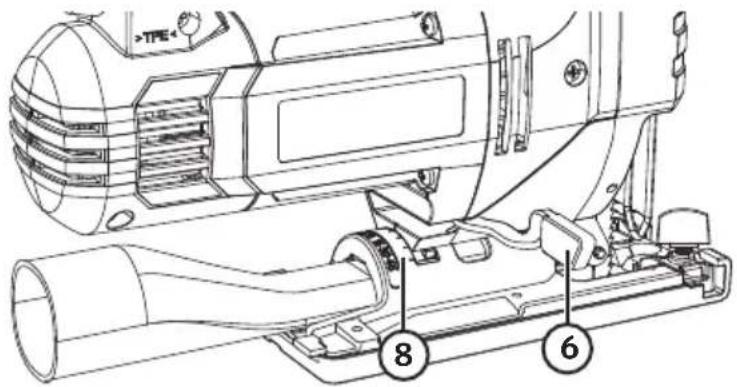

Inställning av fotplattans lutning

Fotplattan (7) kan vinklas till max 45° åt höger eller vänster.

1. Vrid ut reglaget (6) så att det står i 90° vinkel från sågen.

2. Använd skalan på fästet (8) för att ställa in vinkeln så att linjen vid skalan står mot någon av de vinklar som finns utsatta (du kan också ställa plattan i valfri vinkel). Obs! De utsatta vinklarna fungerar utmärkt vid normal användning. Vid extra noggrann sågning, ställ in vinklarna med en gradskiva för ökad precision.

1. Håll fast plattan och vrid tillbaka reglaget för att läsa plattan i det nya läget.

2. Provsåga alltid i en provbit för att försäkra dig om att vinkeln är rätt innan du sågar i arbetsstycket. Obs! Ta bort eller se till att montera låsskruven för sidoanslaget på den sida fotplattan som vinklas från sågen.

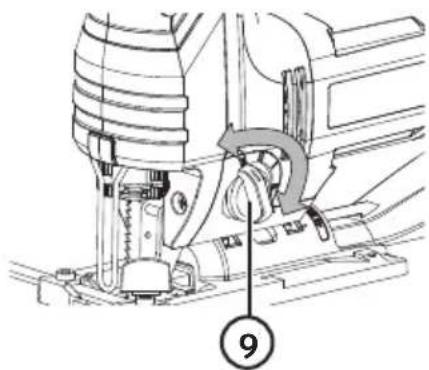

Inställning av pendelrörelse

Pendelrörelsen kan öka avverkningen och du bör prova dig fram till optimal avverkning för aktuellt material. Vill du ha ett så fint snitt som möjligt ska du ställa pendelfunktionen i läge 0.

1. Vrid reglaget (9) för reglering av pendelrörelse.

2. Reglaget har 4 fasta lägen, vrid reglaget försiktigt tills det "klickar" fast i önskat läge. Pressa aldrig sågen hårt framåt. När pendelrörelse används sågar bladet endast på uppåtgående rörelse. Använd tabellen nedan som referens.

0 Tunna arbetsstycken i plåt, trä eller plast. Fina snitt, snäva svängar.

I Hårda material, t.ex. icke järnhaltiga metaller och spånskivor.

II Tjocka arbetsstycken i trä eller plast.

III Trä, ger högst avverkning.

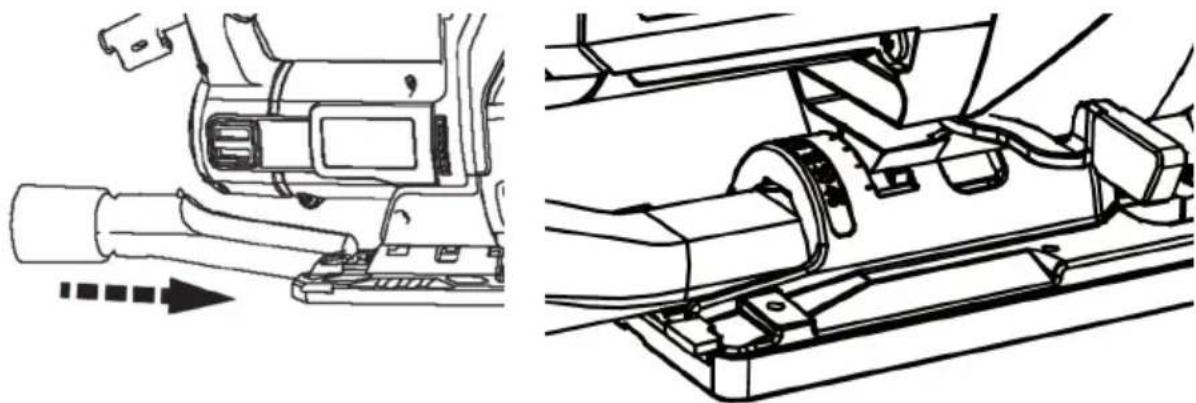

1. Anslut stosen till fästet på fotplattan som bilderna visar.

2. Anslut en grovdammsugare till stosen.

Renblåsning av såglinje

Sågen är utrustad med blåsfunktion som håller såglinjen fri från damm. Utblåset är placerat bakom bladstyrningen. Håll hålet öppet och fritt från föroreningar för bästa funktion.

LED-belysning

Sågen är utrustad med LED-belysning (14) för att underlätta arbetet vid sämre ljusförhållanden. Håll belysningen fri från damm och föroreningar för bästa funktion.

Användning

Inställning av varvtal

Varvtalet ställs in med reglaget (15). Använd nedanstående tabell som referens.

• Obs! Låt inte sågen gå långa perioder på mycket låga varvtal. Det kan leda till att motorn överhettas.
• När du använt låga varvtal och har avslutat arbetet, låt motorn gå en stund med max varvtal så att den får kylas ner.

Material Varvtalsinställning
Trä 5–6
Metall 3–4
Aluminium 3–5
PVC 3–4
Keramik 3–5

På/av

• På: Tryck in strömbrytaren (1).
  • Av: Släpp strömbrytaren.

Strömbrytaren har en spärr som gör att den kan låsas i tillslaget läge. Gör så här: Tryck samtidigt in spärren (2) och strömbrytaren (1), släpp sedan strömbrytaren före spärren. För att stänga av, tryck endast in strömbrytaren och släpp den sedan.

Användningstips

Förberedelser

• Mät och märk ut såglinjen noga innan du börjar såga.
• Sätt fast små arbetsstycken med en tving eller liknande. Se till att anslutningskabeln inte kommer nära sågbladet under sågningen.
• Kontrollera att fotplattan är låst i 0°-läge innan du börjar såga.
• Om du är osäker på val av hastighet eller sågblad, provsåga i en provbit av samma material.

Sågning

• Håll sticksågen i ett fast grepp. Se till att sågbladet inte är i kontakt med arbetsstycket och tryck sedan på strömbrytaren och starta sticksågen. Låt motorn gå upp i varv innan du börjar såga.
• Tryck inte sticksågen hårt framåt utan låt sågbladet göra jobbet.
• Håll inte handen på undersidan av arbetsstycket, där du inte ser sågbladet.

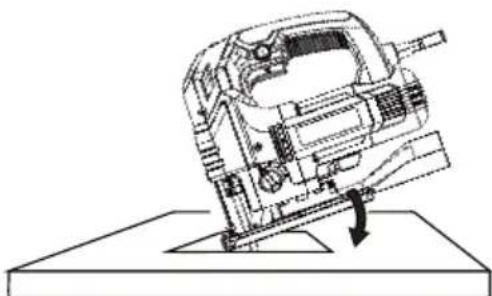

Insågning

Var mycket försiktig vid insågning. Insågning är endast lämplig i mjuka material, t.ex. trä.

1. Luta sticksågen framåt så att den vilar på främre delen av fotplattan. Se till att inte sågbladet är i kontakt med arbetsstycket.
2. Starta motorn och vinkla försiktigt ner sticksågen så att sågbladet arbetar sig in i arbetsstycket tills hela fotplattan vilar mot arbetsstycket.

(Ett alternativ till insågning är att borra ett tillräckligt stort hål för sticksågbladet och starta sågningen i hålet.)

• Var försiktig, sågbladet kan lätt böjas.
• Använd ett fintandat sågblad om sticksågen vibrerar mycket under sågning.
• Sänk hastigheten om sågbladet blir mycket varmt.
• Använd någon typ av smörjning/kylning av sågbladet, t.ex. alkohol till aluminium och olja till stål.
• Vid sågning av tunn metall är det lämpligt att fästa ett lager tunn plywood etc. med tvingar på varje sida om metallen. Såga igenom alla lager.

Felsökningsschema

Sågen startar inte.	Är nätkabeln hel och ordentligt ansluten till vägguttaget?Finns det ström i vägguttaget?
Sågen går sakta.	Justera varvtalet. Se avsnittetInställning av varvtal ovan.Tänk på att inte pressa sågen (trycka den för hårt framåt) vid sågning. Låt den arbeta i sin egen takt.Är sågbladet slitet? Byt vid behov.
Starka vibrationer.	Tänk på att hålla ner fotplattan mot arbetsstycket.Kontrollera att sågbladet är i bra skick och korrekt monterat.

Skötsel och underhåll

• Varning! Dra ut stickproppen ur vägguttaget och ta bort sågbladet från sågen före all justering och service av sticksågen.
• Om nätkabeln skadas ska den bytas av behörig elektriker.
• Rengör sticksågen med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Håll motorns ventilationsöppningar fria från föroreningar.
• Dra ut stickpropen ur vägguttaget och förvara sågen torrt, utom räckhåll för barn om den inte ska användas under en längre period.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Ställbar fotplatta ±45°

Sågkapacitet Trä 100 mm, aluminium 25 mm, stål 10 mm

Ljud LpA: 80 dB(A), onoggrannhet KpA: 3 dB(A)

LwA: 91 dB(A), onoggrannhet KwA: 3 dB(A)

Använd hörselskydd när ljudet överstiger: 80 dB(A)

Vibrationsvärde a h,B 6,851 m/s², K: 1,5 m/s²

ah,M 6,766 m/s², K: 1,5 m/s²

Vikt 3,1 kg

Stikksag

Art.nr. 40-9925 Modell PSJ750GH.1

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger på baksiden).

Sikkerhet

Generelle sikkerhetsinstrukser - EN 60745-1

Blåsing av sagelinjen

Försäkran om överensstämmelse

Samsvarerklæring

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder
