Spectrix S40G - SSD XPG - Kostenlose Bedienungsanleitung

Produkttyp	Internes Solid-State-Laufwerk (SSD)
Formfaktor	M.2 2280
Schnittstelle	PCIe 3.0 x4, NVMe 1.3
Kapazität	512 GB, 1 TB, 2 TB
Sequenzielle Lesegeschwindigkeit	Bis zu 3500 MB/s
Sequenzielle Schreibgeschwindigkeit	Bis zu 3000 MB/s
Zufällige Lese-IOPS	Bis zu 440K (4K QD32)
Zufällige Schreib-IOPS	Bis zu 380K (4K QD32)
Controller	Realtek RTS5762
NAND-Flash-Typ	3D TLC NAND
DRAM-Cache	Ja (DDR3/DDR4)
RGB-Beleuchtung	Ja (adressierbare RGB über XPG RGB App)
Abmessungen (L x B x H)	80 x 22 x 6 mm
Gewicht	8 g
Betriebstemperatur	0 °C bis 70 °C
Lagertemperatur	-40 °C bis 85 °C
Stromverbrauch (Aktiv)	6,5 W typisch
Stromverbrauch (Leerlauf)	0,33 W (PS3), 0,04 W (PS4)
Garantie	Begrenzte 5-Jahres-Garantie
Zusätzliche Funktionen	SLC-Caching, TRIM, SMART, ECC, Over-Provisioning

Häufig gestellte Fragen - Spectrix S40G XPG

Welchen Formfaktor hat die XPG Spectrix S40G?

Die XPG Spectrix S40G verwendet den M.2 2280 Formfaktor, eine Standardgröße für NVMe-SSDs.

Unterstützt die Spectrix S40G RGB-Beleuchtung?

Ja, sie verfügt über adressierbare RGB-Beleuchtung, die mit der XPG RGB App angepasst werden kann, kompatibel mit den RGB-Ökosystemen der wichtigsten Mainboards.

Welche Schnittstelle verwendet die S40G?

Sie verwendet eine PCIe 3.0 x4 Schnittstelle mit NVMe 1.3 Protokoll, die hohe Bandbreite für schnelle Datenübertragungen bietet.

Was sind die maximalen sequenziellen Lese- und Schreibgeschwindigkeiten?

Die sequenziellen Lesegeschwindigkeiten können bis zu 3500 MB/s erreichen, und die sequenziellen Schreibgeschwindigkeiten bis zu 3000 MB/s, abhängig von Kapazität und Systemkonfiguration.

Ist die S40G mit PlayStation 5 oder Xbox kompatibel?

Die S40G ist eine M.2 NVMe SSD. Für die PS5 wird ein Kühlkörper für den Erweiterungssteckplatz benötigt; überprüfen Sie Sonys Kompatibilitätsliste. Sie funktioniert als externer Speicher auf Xbox über USB-Adapter.

Hat sie einen DRAM-Cache?

Ja, sie enthält einen DRAM-Cache (DDR3/DDR4), der die zufällige Lese-/Schreibleistung und die allgemeine Reaktionsfähigkeit verbessert.

Wie installiere ich die Spectrix S40G?

Installieren Sie sie in einen M.2-Steckplatz auf Ihrem Mainboard (PCIe 3.0 oder höher). Befestigen Sie sie mit der Montageschraube. Für RGB schließen Sie einen optionalen RGB-Header an oder verwenden Sie das mitgelieferte Kabel (falls enthalten) und installieren Sie die XPG RGB-Software.

Wie lange ist die Garantiezeit?

Die XPG Spectrix S40G wird mit einer begrenzten 5-Jahres-Garantie geliefert, aber die Garantie kann auf der Produktlebensdauer oder TBW (Terabytes geschrieben) basieren, je nachdem, was zuerst eintritt.

Welcher NAND-Flash-Typ wird verwendet?

Es wird 3D TLC (Triple-Level Cell) NAND-Flash-Speicher verwendet, der eine gute Balance zwischen Leistung, Haltbarkeit und Kosten bietet.

Kann ich die S40G in einem Desktop und Laptop verwenden?

Ja, solange Ihr Gerät einen M.2-Steckplatz mit PCIe 3.0 oder höher unterstützt. Einige Laptops erfordern möglicherweise eine einseitige M.2 SSD; die S40G ist einseitig, sodass sie in die meisten Laptops passt.

BEDIENUNGSANLEITUNG Spectrix S40G XPG

PC, Kreuzschraubendreher und XPGs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

4. NETZSCHALTER AUSSCHALTEN UND NETZKABEL TRENNEN

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

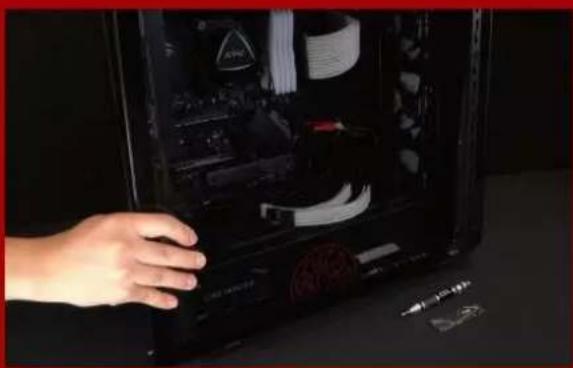

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4. SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6. ZUM ABSCHLIEßen DER INSTALLATION NETZKABEL ANSCHLIEßen UND PC EINSCHALTEN

M.2 SSDのデスクトップパソ

コンへの取り付け方法

PC, Kreuzschraubendreher und XPGs M.2-SSD

*Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

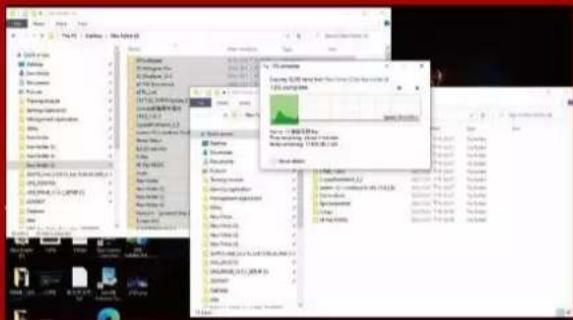

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

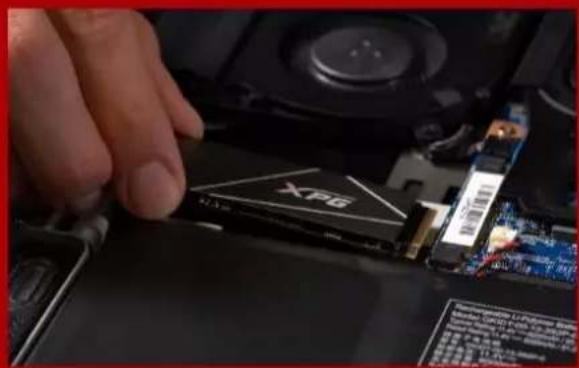

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihremkleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4.SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUM ABSCHLIEßEN DER INSTALLATION NETZKABEL ANSCHLIEßEN UND PC EINSCHALTEN

• XPG M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

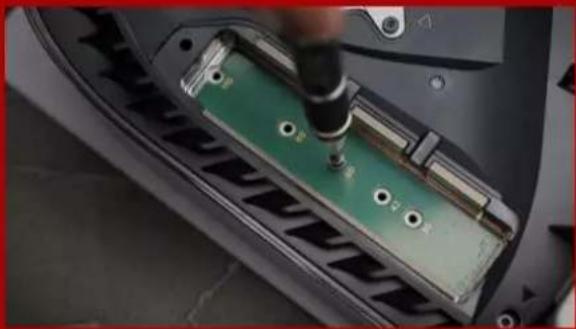

ERWEITERUNGSSTECKPLATZ

SEHEN.

ENTSPRECHENDE AUSSPARUNG

AM EINGANG EIN

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

13. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

14. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.

PLAYSTATION5に

M.2 SSDを取り付ける方法
