Spectrix S40G - SSD XPG - Бесплатное руководство пользователя

Тип продукта	Внутренний твердотельный накопитель (SSD)
Форм-фактор	M.2 2280
Интерфейс	PCIe 3.0 x4, NVMe 1.3
Емкость	512 ГБ, 1 ТБ, 2 ТБ
Скорость последовательного чтения	До 3500 МБ/с
Скорость последовательной записи	До 3000 МБ/с
Случайное чтение (IOPS)	До 440 000 (4K QD32)
Случайная запись (IOPS)	До 380 000 (4K QD32)
Контроллер	Realtek RTS5762
Тип флэш-памяти NAND	3D TLC NAND
DRAM-кэш	Да (DDR3/DDR4)
RGB-подсветка	Да (адресуемая RGB через приложение XPG RGB)
Размеры (Д x Ш x В)	80 x 22 x 6 мм
Вес	8 г
Рабочая температура	от 0°C до 70°C
Температура хранения	от -40°C до 85°C
Энергопотребление (активный режим)	6,5 Вт (типичное)
Энергопотребление (в режиме ожидания)	0,33 Вт (PS3), 0,04 Вт (PS4)
Гарантия	Ограниченная гарантия 5 лет
Дополнительные функции	SLC-кэширование, TRIM, SMART, ECC, избыточное резервирование

Часто задаваемые вопросы - Spectrix S40G XPG

Каков форм-фактор XPG Spectrix S40G?

XPG Spectrix S40G использует форм-фактор M.2 2280, который является стандартным размером для NVMe SSD.

Поддерживает ли Spectrix S40G RGB-подсветку?

Да, он оснащен адресуемой RGB-подсветкой, которую можно настроить с помощью приложения XPG RGB, совместимого с основными экосистемами RGB материнских плат.

Какой интерфейс использует S40G?

Он использует интерфейс PCIe 3.0 x4 с протоколом NVMe 1.3, обеспечивающий высокую пропускную способность для быстрой передачи данных.

Каковы максимальные скорости последовательного чтения и записи?

Скорость последовательного чтения может достигать 3500 МБ/с, а последовательной записи — до 3000 МБ/с, в зависимости от емкости и конфигурации системы.

Совместим ли S40G с PlayStation 5 или Xbox?

S40G — это M.2 NVMe SSD. Для PS5 требуется радиатор для использования в слоте расширения; проверьте список совместимости Sony. Он работает как внешнее хранилище на Xbox через USB-адаптер.

Есть ли у него DRAM-кэш?

Да, он включает DRAM-кэш (DDR3/DDR4), который помогает улучшить производительность случайного чтения/записи и общую отзывчивость.

Как установить Spectrix S40G?

Установите его в слот M.2 на материнской плате (PCIe 3.0 или выше). Закрепите монтажным винтом. Для RGB подключите дополнительный RGB-разъем или используйте прилагаемый кабель (если есть) и установите программное обеспечение XPG RGB.

Каков гарантийный срок?

XPG Spectrix S40G поставляется с ограниченной гарантией на 5 лет, но гарантия может основываться на сроке службы изделия или TBW (записанные терабайты), в зависимости от того, что наступит раньше.

Какой тип флэш-памяти NAND используется?

В нем используется флэш-память 3D TLC (трехуровневая ячейка) NAND, которая обеспечивает хороший баланс производительности, долговечности и стоимости.

Можно ли использовать S40G в настольном ПК и ноутбуке?

Да, если ваше устройство имеет слот M.2, поддерживающий PCIe 3.0 или выше. Некоторые ноутбуки могут требовать односторонний M.2 SSD; S40G является односторонним, поэтому он подходит для большинства ноутбуков.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Spectrix S40G XPG

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2 НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестовая отвертка и твердотельный накопитель М.2 XPG

*Для разборки корпуса рекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установки твердотельного накопителя М.2 требуется крестовая отвертка меньшего размера, так как в нем используются винты диаметром 1,85-1,98 мм.

Перед началом установки обязательно зарезервируйте важные данные с ПК на внешнем устройстве, например на внешнем жестком диске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите

ПК во избежание потери данных или поломки других компонентов в процессе установки.

Это действие необходимо для сброса остаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия по извлечению батареи описаны в руководстве по эксплуатации.

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2. НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотовзависитот моделиПК. Подробнаяинформацияпредставленавруководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукас завода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлеките винты из системной платы с помощью маленькой крестовой отвертки. Совместите выступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксировать его на месте.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепите твердотельный накопитель на месте с помощью маленькой крестовой отвертки.

*Не перетягивайте винты, иначе возможно повреждение винтови заднейпластины

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ И ВКЛЮЧИТЕ ПК

INSTALAREA UNEI UNITĂȚI SSD M.2 PE UN PC DESKTOP

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестовая отвертка и твердотельный накопитель М.2 XPG*Для разборки корпуса рекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установки твердотельного накопителя М.2 требуется крестовая отвертка меньшего размера, так как в нем используются винты диаметром 1,85-1,98 мм.

Передначаломустановкиобязательно зарезервируйтеважныеданныесПКна внешнем устройстве, например на внешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ БАТАРЕЮ

Этодействиенеобходимодлясбросаостаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия поизвлечениюбатареиописанывруководствепо эксплуатации.

УСТАНОВКА

1.СНИМИТЕ ЗАДНЮЮ ПЛАСТИНУ ПК

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

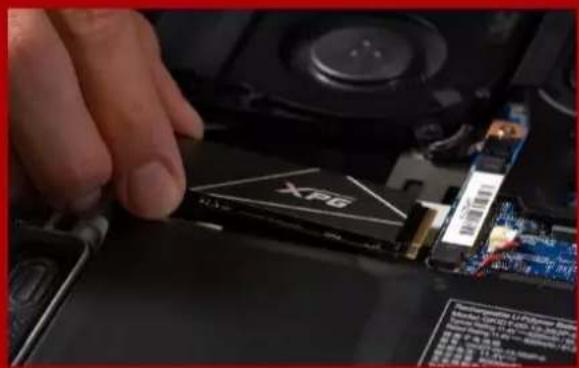

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотов зависитот моделиПК. Подробнаяинформация представленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителя установленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыспомощью маленькойкрестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепитетвердотельныйнакопитель на месте спомощьюмаленькойкрестовойотвертки.

*Не перетягивайтевинты

*Не перетягивайте винты, это может привести к повреждению устройства

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREA UNEI UNITĂȚI SSD M.2 PE UN LAPTOP

Î NAINTE DE INSTALARE

1. ADUNATI LUCRURILE DE CARE VEȚI AVEA NEVOIE

Как установить твердотельный

накопитель М.2 на

PLAYSTATION5

ПОДГОТОВКА К УСТАНОВКЕ

ДЛЯ УСТАНОВКИ ВАМ ПОТРЕБУЕТСЯ:

• Твердотельный накопитель М.2 XPG
  -Крестовая отвертка
• PS5

1. УБЕДИТЕСЬ, ЧТО НА PS5 УСТАНОВЛЕНЫ АКТУАЛЬНЫЕ ПРОГРАММНЫЕ ОБНОВЛЕНИЯ.

1. ПОЛОЖИТЕ PS5 НА РОВНУЮ ПОВЕРХНОСТЬ СТОРОНОЙ С ЛОГОТИПОМ ВНИЗ.

1. ПРАВОЙ РУКОЙ ПОТЯНИТЕ, СДВИНЬТЕ ВЛЕВО И СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ.

1. ОТКРУТИТЕ ВИНТ, ЧТОБЫ СНЯТЬ КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. ВЫ УВИДИТЕ ЗЕЛЕНЫЙ СЛОТ РАСШИРЕНИЯ.

1. ИЗВЛЕКИТЕ ОДИН ВИНТ И РАСПОЛОЖЕННУЮ ПОД НИМ СТОЙКУ-РАЗДЕЛИТЕЛЬ.

1. ПОМЕСТИТЕ СТОЙКУ В ОТВЕРСТИЕ, СООТВЕТСТВУЮЩЕЕ ФОРМ-ФАКТОРУ М.2.

1. ВСТАВЬТЕ ЗОЛОТОЙ РАЗЪЕМ ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ В СООТВЕТСТВУЮЩИЙ ПАЗ ДО ЩЕЛЧКА.

1. ЗАТЯНИТЕ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ВИНТОМ.

1. УСТАНОВИТЕ НА МЕСТО КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. УСТАНОВИТЕ НА МЕСТО ОПОРНУЮ ПЛАСТИНУ. ДЛЯ ЭТОГО ЗАДВИНЬТЕ ЕЕ В ОБРАТНОМ НАПРАВЛЕНИИ И ПРИЖМИТЕ.

1. СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ВЫПОЛНЕНИЯ ФОРМАТИРОВАНИЯ.

1. ГОТОВО! ТЕПЕРЬ НА ТВЕРДОТЕЛЬНОМ НАКОПИТЕЛЕ МОЖНО СОХРАНЯТЬ ИГРЫ И ПРИЛОЖЕНИЯ.
