BEDIENUNGSANLEITUNG FSK 505 Heller

D Frostwächter/Mini-Konvektor Montage- und Bedienungsanweisung

Bitte beachten Sie die nachfolgenden Hinweise sorgfältig und bewahren Sie diese Bedienungsanleitung gut auf, um diese an den jeweiligen Benutzer weiterzugeben.

Technische Daten

Nennspannung 230 V ~ Gewicht ca. 1,0 kg
Nennleistung 500 W Höhe ca. 24 cm
Schutzart IP 21 (Tropfwasserschutz Breite ca. 24 cm
Schutzklasse I (Schutzleiteranschluss) Tiefe ca. 10,5 cm
Anschlussleitung H03V2V2-F3G0,75 mm2 Temperaturregler ca. 5°C bis ca. 16°C

Anwendungsbereiche

Dieser Frostwächter mit Temperaturregler dient zur Frostfreihaltung und Temperierung kleiner Räume bis max.16°C Raumtemperatur. Er ist zur Verwendung im Haus oder für ähnliche Anwendungszwecke bestimmt. Das Gerät darf nur für die angegebenen Zwecke verwendet werden. Das Gerät ist zur Benutzung im Freien nicht geeignet.

Sicherheits- und Warnhinweise

Verwenden Sie das Gerät nur für den hier beschriebenen Gebrauch. Jeder andere Gebrauch ist unzulässig! Bei Schäden durch falsche Bedienung oder Nichtbeachten der Sicherheitsvorschriften erlischt jegliche Haftung und Garantie!

• Dieses Gerät kann von L'indern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder d'angel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. L'inder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von L'indern ohne Beaufsichtigung durchgeführt werden.
• L'inder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht.
• Linder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist.
• L'inder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen.

VORSICHT - d'inige Teile des Produkts können heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Das Gerät darf nur angeschlossen werden, wenn die auf dem Typenschild angegebene Spannung mit der vorhandenen Netzspannung übereinstimmt.
• Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät, Netzanschlussleitung oder Netzstecker Schäden aufweisen. Reparaturen dürfen nur vom Fachmann ausgeführt werden!
• Das Gerät darf nicht in Garagen und nicht in Feuer- oder Explosionsgefährdeten Räumen wie Stallungen, Holzschuppen usw. installiert werden. Dies gilt auch für Räume, in denen sich leicht entzündliche Dämpfe oder Staub bilden können. Brandgefahr!
• In dem zur Beheizung vorgesehenen Raum dürfen keine leicht entzündlichen Stoffe (z.B. Benzin, l'ösungsmittel, Spraydosen usw.) oder leicht brennbare d'aterialien (z.B. Holz oder Papier) gelagert werden. Halten Sie solche Stoffe vom Gerät fern. Brandgefahr!
• WARNUNG: Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden! Es besteht Brandgefahr oder die Gefahr der Überhitzung!
• L'leine Gegenstände, L'leidungsstücke, Handtücher oder ähnliches an oder über das Gerät legen! Überhitzungs- und Brandgefahr!
• Das Heizgerät darf nicht unmittelbar unterhalb einer Wandsteckdose angebracht werden.
• Niemals unter Spannung stehende Teile berühren! Lebensgefahr!
• Bei der d'ontage müssen die angegebenen d'indestabstände eingehalten werden (siehe Bild).
• Wird der Frostwächter in einem Bade- oder Duschraum installiert, müssen die Nationalen Vorschriften über Schutzbereiche in Badezimmern beachtet werden. Fragen Sie einen zugelassenen Fachmann! In jedem Fall muss der Frostwächter so angebracht sein, dass er von einer Person, die Badewanne oder Dusche benutzt, nicht bedient werden kann.
• Das Gerät darf nicht an Wänden aus L'unststoff, Synthetikmaterial oder anderen, leicht entflammbaren d'aterialien wie z.B. Holz, Paneele, Pappe

oder ähnlichem befestigt werden. Bei Nichteinhaltung kann es zur Brandgefahr kommen!

• ACHTUNG! L'leine Fremdobjekte in die Geräteöffnungen einführen! Verletzungsgefahr (Stromschlag) und Beschädigung des Gerätes! Stecken Sie keine Gegenstände zwischen Gerät und Wand.
• Wird das Gerät über die Anschlussleitung mit Stecker angeschlossen, so muss der Stecker frei zugänglich sein, um ein schnelles Entfernen des Netzsteckers zu ermöglichen.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen L'undendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Das Anschlusskabel darf während des Heizbetriebes nicht mit dem Gerät in Berührung kommen. I'egen Sie das L'abel nicht auf oder um das heiße Gerät und ziehen sie es nicht über scharfe L'anten oder knicken es.
• Das Gerät ist für die Benutzung im Freien nicht geeignet.
• Das Gerät ist nur für den haushaltsüblichen und nicht für den gewerblichen Gebrauch bestimmt.
• Das Gerät ist nicht geeignet für den Gebrauch in der Tieraufzucht bzw. –haltung.
• Das Heizgerät nicht mit einem Verlängerungskabel betreiben.
• Dieses Heizgerät nicht mit einem Programmschalter, einem Zeitschalter, einem separaten Fernwirksystem oder irgendeiner anderen Einrichtung verwenden, die das Heizgerät automatisch einschaltet, da Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch aufgestellt wird.
• ACHTUNG! Auch auf der niedrigsten Stufe ist das Gerät immer betriebsbereit. Um das Gerät außer Betrieb zu nehmen, ziehen Sie den Netzstecker oder schalten Sie die fest installierte Trennvorrichtung (z.B. Sicherungsautomat, Installationsschalter usw.) ab.

Beschreibung

Der Frostwächter ist ein Konvektionsheizgerät. Er ist mit einem Temperaturregler und einem Überhitzungsschutz ausgestattet. Eine Kontrolllampe zeigt an, ob der Frostwächter heizt. Der Temperaturregler schaltet den Frostwächter entsprechend ein oder aus. Der eingebaute Überhitzungsschutz schaltet den Frostwächter bei Überhitzung ab und schaltet nach Abkühlen das Gerät selbsttätig wieder ein.

Montage und elektrischer Anschluss

Beachten Sie die Bilder auf den letzten Seiten. Beachten Sie die dort angegebenen Mindestabstände! Montieren Sie den Montagebügel an der Wand (siehe Bild). Zwei Dübel und passende Schrauben sind im Lieferumfang enthalten. Bohren Sie die Löcher entsprechend der Distanz (Abb.3). Verwenden Sie den Halter als Schablone für die zwei oberen Löcher. Befestigen Sie mit den beigepackten Schrauben die Wandbefestigung, welche Sie auf der Rückseite des Frostwächters finden. Nun hängen Sie den Frostwächter auf, die Befestigung in jene Position, dass Sie das Gerät mit der rechten Seitenschraube fixieren können, wie in Abb. 4 und 5 gezeigt. Ziehen Sie die Schraube gut an. Nach Einstecken des Netzsteckers in die Steckdose ist Ihr Frostwächter betriebsbereit.

Die Anschlussleitung des Frostwächters kann auch an einer geeigneten Anschlussdose fest ans Netz angeschlossen werden. Dazu ist eine speziell vorbereitete Leitungsausführung zu verwenden. Dies darf nur von einem Fachmann durchgeführt werden!

Schutzleiteranschluss erforderlich! Fest angeschlossene Geräte müssen durch eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktöffnung vom Netz getrennt werden können (z.B. Sicherungsautomat, Installationsschalter. Schütz usw.)

Bedienung

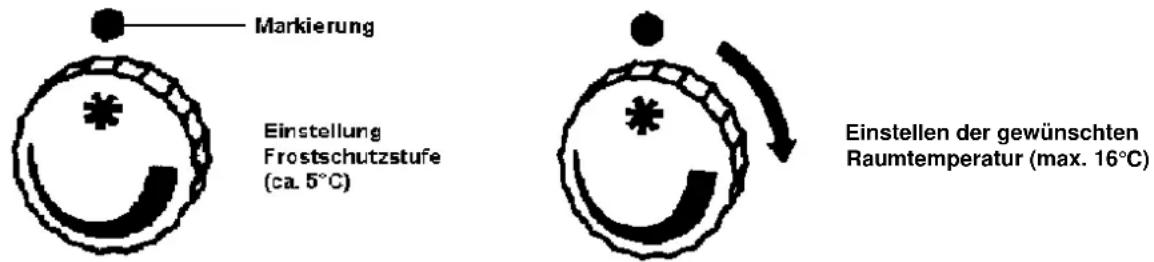

Der Drehknopf und die Markierung am Gehäuse zeigen die Einstellung des Temperaturreglers.

Einstellen der gewünschten Raumtemperatur (max. 16°C)

Einstellen der gewünschten Raumtemperatur:

Drehen Sie den Drehknopf in Pfeilrichtung nach rechts bis zum Anschlag (ca. 90°) und warten Sie, bis der Frostwächter den Raum auf die gewünschte Temperatur aufgeheizt hat. Drehen Sie dann den Drehknopf wieder langsam zurück, bis die Kontrolllampe erlischt. Die Stellung des Drehknopfes entspricht jetzt der gewünschten Temperatur.

Reinigung, Pflege und Wartung

Vor jeder Reinigung, Pflege, Wartung oder Reparatur muss das Gerät zuerst vom Stromnetz getrennt werden. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie die fest installierte Trennvorrichtung (z.B. Sicherungsautomat, Installationsschalter usw.) ab und lassen Sie das Gerät abkühlen. Reinigen Sie das Gehäuse Ihres Frostwächters gelegentlich mit einem feuchten Tuch und wischen Sie es dann trocken. Verwenden Sie keine scharfen, scheuernden oder ätzenden Reinigungsmittel und bringen Sie kein Wasser ins Innere des Frostwächters. Gerät, Anschlussleitung oder Netzstecker niemals in Wasser oder andere Flüssigkeiten tauchen.

Abhilfe bei Störungen

Störung	Mögliche Ursachen	Maßnahmen
Gerät heizt nicht(Kontrolllampe leuchtet nicht)	Haushaltssicherung hat angesprochenStecker nicht eingesteckt Raumtemperatur höher als die eingestellte Temperatur am TemperaturreglerÜberhitzungsschutz hat angesprochen	Sicherung überprüfenStecker einsteckenTemperaturregler falls möglich höher einstellenGerät nicht mit Gegenständen abdecken. Mindestabstände beachten!

Ist die Störung nicht mit den oben aufgeführten Maßnahmen zu beheben, dann wenden Sie sich bitte an Ihren Fachhändler oder an unseren Kundendienst.

Reparaturen dürfen nur von autorisierten Fachbetrieben oder von unserem Kundendienst durchgeführt werden.

Gewährleistung und Kundenservice

• Die Gewährleistung für dieses Gerät erfolgt auf Basis der gesetzlichen Bestimmungen. Als Nachweis für den Gewährleistungsanspruch dient eine Kopie des Kaufbeleges.
- Schäden, die auf natürliche Abnutzung, Transportschäden, Überlastung, Nichtbeachtung der Montage-/Bedienungsanleitung oder unsachgemäße Behandlung zurück zu führen sind, bleiben von der Garantie ausgeschlossen. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.
- Beanstandungen können nur dann anerkannt werden, wenn das Gerät im Originalzustand, in der Originalverpackung und frachtfrei an den Lieferanten bzw. den Kundenservice des Herstellers zurück gesandt wird.
- Technische Änderungen in Bezug auf die Weiterentwicklung des Gerätes sind vorbehalten.

Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere

Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer zuständigen örtlichen Entsorgungsstelle, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt erworben haben. Dieses Symbol ist nur in der Europäischen Union gültig.

GB

Markering
Instelling stand vorstbewaking (ca. 5°C)

Braun brown Blau blue Grün/gelb green/yellow Netzanschlussleitung Power cable L (230V~) N PE

(D) Bedienung
(GB) Operation
(F) Emploi
(NL) Bediening
