X1211 - Vidéo-projecteur ACER - Kostenlose Bedienungsanleitung

Produkttyp	DLP-Projektor
Modell	X1211
Marke	Acer
Auflösung	XGA (1024 x 768)
Helligkeit	2500 ANSI-Lumen
Kontrastverhältnis	2000:1
Lampenlebensdauer	Bis zu 5000 Stunden (Standard), 6000 Stunden (Eco)
Abmessungen (B x T x H)	268 x 192 x 80 mm (10.6 x 7.6 x 3.1 Zoll)
Gewicht	2.2 kg (4.85 lbs)
Stromverbrauch	260W (Standard), <1W (Standby)
Stromversorgung	AC 100-240V, 50/60 Hz
Eingangsanschlüsse	1x VGA, 1x HDMI, 1x Composite, 1x S-Video, 1x Audio
Ausgangsanschlüsse	1x VGA, 1x Audio
Weitere Anschlüsse	1x RS232, 1x USB (für Service)
Trapezkorrektur	±40° (vertikal)
Projektionslinse	F = 2.56 - 2.68, f = 21.95 - 24.18 mm
Unterstützte 3D	DLP Link 3D, NVIDIA 3D Vision
Betriebstemperatur	0°C bis 35°C
Sicherheitszertifizierungen	FCC, CE, RoHS
Optionales Zubehör	Tragetasche, Staubfilter, Ersatzlampe
Wartung	Luftfilter alle 100 Stunden reinigen; Lampe austauschen, wenn die Anzeige erscheint

Häufig gestellte Fragen - X1211 ACER

Wie tausche ich die Lampe beim Acer X1211 aus?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker, warten Sie 30 Minuten zum Abkühlen. Entfernen Sie die Schraube der Lampenabdeckung, schieben Sie das alte Lampenmodul heraus, setzen Sie das neue ein (z.B. Acer P-VIP Lampe) und ziehen Sie die Schraube fest.

Warum ist das Bild unscharf?

Überprüfen Sie den Fokusring und den Zoom. Stellen Sie die Trapezkorrektur ein, falls das Bild trapezförmig ist. Stellen Sie sicher, dass die Quellauflösung der nativen XGA (1024x768) des Projektors entspricht. Reinigen Sie die Linse mit einem weichen Tuch.

Wie reinige ich den Luftfilter?

Entfernen Sie die Filterabdeckung, nehmen Sie den Filter heraus, saugen Sie ihn ab oder waschen Sie ihn mit mildem Reinigungsmittel, trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn alle 100 Stunden.

Kann ich einen Laptop per HDMI anschließen?

Ja, der X1211 hat einen HDMI-Anschluss. Verwenden Sie ein Standard-HDMI-Kabel. Wenn kein Signal vorhanden ist, ändern Sie die Eingangsquelle am Projektor mit der Source-Taste.

Was ist der empfohlene Projektionsabstand für eine 100-Zoll-Leinwand?

Für eine 100-Zoll-Diagonale beträgt der ungefähre Abstand 3,0 bis 3,6 Meter (10-12 Fuß), je nach Zoom. Schlagen Sie in der Entfernungstabelle im Handbuch nach.

Wie aktiviere ich den 3D-Modus?

Drücken Sie die 3D-Taste auf der Fernbedienung oder gehen Sie zu Menü: Display > 3D. Wählen Sie DLP 3D oder NVIDIA 3D je nach Quelle. Verwenden Sie kompatible 3D-Brillen (DLP Link oder NVIDIA).

Der Projektor schaltet sich während des Betriebs automatisch aus. Warum?

Überhitzungsschutz: Überprüfen Sie den Luftfilter auf Staub, stellen Sie sicher, dass die Belüftung frei ist, reduzieren Sie die Umgebungstemperatur oder schalten Sie in den Eco-Modus. Falls das Problem weiterhin besteht, wenden Sie sich an den Support.

Wie setze ich den Lampenstundenzähler zurück?

Nach dem Austausch der Lampe gehen Sie zu Menü: Verwaltung > Lampenstunden zurücksetzen, wählen Sie Ja. Bestätigen Sie mit Enter. Dadurch wird der Zähler für die neue Lampe zurückgesetzt.

Wie lautet die Produktgarantie?

Standard-Acer-Garantie: 2 Jahre für den Projektor, 90 Tage für die Lampe. Überprüfen Sie die örtlichen Bestimmungen. Die Registrierung kann die Garantie verlängern.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die Lautstärke + und - Tasten auf der Fernbedienung oder der Tastatur. Der eingebaute Lautsprecher hat 2W. Für externen Audio schließen Sie an den Audio-Ausgang an.

BEDIENUNGSANLEITUNG X1211 ACER

Acer Projektor X1111/X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH-Serie Benutzerhandbuch Erste Ausgabe: 8/2011

Gelegentliche Änderungen der Informationen in dieser Veröffentlichung behalten wir uns ohne Ankündigung vor. Diese Änderungen werden jeweils in die folgenden Ausgaben dieses Handbuchs, zusätzlicher Dokumente oder Veröffentlichungen übernommen. Diese Firma übernimmt keine Garantie, weder ausdrücklich noch implizit, bezüglich des Inhalts dieses Handbuchs und – ohne darauf beschränkt zu sein – der unausgesprochenen Garantien von Marktgängigkeit und Eignung für einen bestimmten Zweck.

Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.

Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Zustimmung von Acer Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder in anderer Form oder durch andere Verfahren (elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder andere Verfahren) verbreitet werden.

Acer Projektor X1111/X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH Serie

Modellnummer : ____

Seriennummer: ____

Kaufdatum: ____

Gekauft bei: ____

Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber.

„HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Handelsmarken oder eingetragene Handelsmarken der HDMI Licensing LLC.“

Informationen für Ihre Sicherheit und Komfort

Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen.

Vor dem Reinigen das Gerät ausschalten

Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. Reinigen Sie das Gerät nur mit einem angefeuchteten Tuch.

Auf den Stecker als Abschaltvorrichtung achten

Befolgen Sie die nachstehenden Richtlinien, wenn Sie die Stromleitung mit dem externen Netzteil verbinden oder davon trennen:

• Installieren Sie das Speisegerät, bevor Sie die Stromleitung mit einer Netzsteckdose verbinden.
• Ziehen Sie die Stromleitung heraus, bevor Sie das Netzteil von dem Projektor trennen.
• Falls das System mehrere Stromquellen hat, dann trennen Sie alle Stromleitungen von den Stromquellen, um die Stromversorgung des Systems abzuschalten.

Auf die Zugänglichkeit achten

Stellen Sie sicher, dass die Netzsteckdose, in die Sie die Stromleitung einstecken, leicht zugänglich ist und sich in der Nähe des Gerätebedieners befindet. Wenn Sie die Stromversorgung des Gerätes abschalten müssen, ziehen Sie bitte unbedingt die Stromleitung aus der Netzsteckdose heraus.

Warnungen!

• Verwenden Sie das Gerät nicht in der Nähe von Wasser.
• Stellen Sie das Gerät nicht auf einen unstabilen Wagen, Ständer oder Tisch. Wenn das Gerät herunterfällt, kann es schwer beschädigt werden.
  •Die Schlitze und Öffnungen dienen zur Belüftung, um einen zuverlässigen Betrieb des Gerätes zu gewährleisten und das Gerät vor einer Überhitzung zu schützen. Diese Öffnungen dürfen nicht blockiert oder zudeckt werden. Stellen Sie das Produkt nicht auf ein Bett, Sofa, Teppich oder andere ähnliche Oberflächen, da die Entlüftungsöffnungen dabei blockiert werden können.

Stellen Sie das Gerät nicht in die Nähe oder auf einen Heizkörper bzw. eine Heizung. Bauen Sie das Gerät nirgends ein, es sei denn, dass eine richtige Belüftung sichergestellt ist.

- Lassen Sie keine Gegenstände durch die Schlitze am Gehäuse in das Geräteinnere eindringen. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein. Schütten Sie keine Flüssigkeiten auf das Gerät.

iv

• Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden.
• Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.

Auf die Stromversorgung achten

• Die Stromversorgung des Gerätes muss mit der Angabe auf dem Typenschild übereinstimmen. Sind Sie sich hinsichtlich der Spezifikationen Ihres Stromnetzes unsicher, dann nehmen Sie bitte mit Ihrem Händler oder Stromanbieter Kontakt auf.
• Lassen Sie keinerlei Gegenstände auf dem Stromkabel liegen. Achten Sie darauf, dass die Kabel nicht über eine begangene Raumfläche liegen.
• Wenn ein Verlängerungskabel verwendet wird, achten Sie bitte darauf, dass der gesamte Ampere-Nennwert der Geräte, die das Verlängerungskabel verwenden, nicht den Nennwert des Verlängerungskabels überschreitet. Achten Sie auch darauf, dass der gesamte Nennwert aller Geräte, die mit der selben Netzsteckdose verbunden werden, den Nennwert der Sicherung nicht überschreitet.
• Schließen Sie nicht zu viele Geräte an, um eine Überlastung der Stromleitung, Steckdosenleiste oder Steckdose zu vermeiden. Die gesamte Systemlastung darf 80% des Nennwerts der betroffenen Sicherung nicht überschreiten. Wenn Steckdosenleisten verwendet werden, darf die Belastung 80% des Eingangsnennwerts der Steckdosenleisten nicht überschreiten.
• Das Netzteil des Gerätes ist mit einem dreiardrigen, geerdeten Stecker ausgestattet. Der Stecker passt nur in eine geerdete Steckdose. Stellen Sie sicher, dass die Steckdose richtig geerdet ist, bevor Sie den Netzstecker einstecken. Stecken Sie den Stecker nicht in eine nichtgeerdete Steckdose ein. Nehmen Sie Kontakt mit Ihrem Elektriker für Details auf.

Warnung! Bei dem Erdungspol handelt es sich um eine Sicherheitsmaßnahme. Das Verwenden einer nicht richtig geerdeten Steckdose kann einen elektrischen Schlag und/oder Verletzungen verursachen.

Hinweis: Der Erdungspol bietet auch einen guten Schutz vor unerwartetem Rauschen, das aus den benachbarten elektrischen Geräten stammt und die Leistung dieses Gerätes stören kann.

- Verwenden Sie das Gerät nur mit dem mitgelieferten Stromleitungsset. Falls Sie das Set auswechseln müssen, stellen Sie bitte sicher, dass das neue Stromleitungsset die folgenden Anforderungen erfüllt: trennbarer Typ, UL-gelistet/CSA-zertifiziert, VDE-genehmigt oder äquivalent, maximal 4,6 Meter (15 Fuß) lang.

Instandsetzen des Produkts

Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal.

Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf:

• Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist ausgefranst
• Flüssigkeiten sind in das Produkt eingedrungen
• Das Produkt wurde Regen oder Wasser ausgesetzt
• Das Produkt ist heruntergefallen oder das Gerät ist beschädigt
• Das Produkt weist eine deutliche Leistungsänderung auf, welches die Notwendigkeit einer Reparatur andeutet
• Das Gerät arbeitet nicht richtig, obwohl die Bedienungsanweisungen befolgt werden

Hinweis: Nehmen Sie nur die Steuerungen vor, die in den Bedienungsanweisungen beschrieben sind. Eine unsachgemäße Bedienung anderer Steuerungen kann u. U. zu Schäden führen und eine langwierige Einstellarbeit eines qualifizierten Fachmanns nötig machen.

Warnung! Aus Sicherheitsgründen dürfen keine unverträglichen Teile verwendet werden, wenn Komponenten hinzugefügt oder ausgewechselt werden. Wenden Sie sich für Kaufoptionen an Ihren Händler.

Das Gerät und seine Erweiterungen erhalten möglicherweise kleine Teile. Halten Sie sie von kleinen Kindern fern.

Weitere Sicherheitshinweise

• Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.
• Schalten Sie zuerst den Projektor und dann die Signalquellen ein.
• Verwenden Sie das Gerät nicht in folgenden Umgebungen:

- Eine schlecht belüftete oder eingeengte Stelle. Ein Abstand von mindestens 50cm von Wänden und ein freier Luftfluss um den Projektor ist notwendig.

- Eine Stelle, wo die Temperatur übermäßig hoch wird, wie z.B. innerhalb eines Fahrzeugs, dessen Fenster geschlossen sind.

- Eine Stelle, wo es eine hohe Feuchtigkeit, übermäßig Staub oder Zigarettenrauch gibt. Dies kann die optischen Komponenten verschmutzen, die Standzeit des Gerätes verkürzen und das Bild verdunkeln.

- Eine Stelle in der Nähe von Feueralarmen.

- Eine Stelle, deren Umgebungstemperatur über 40 °C/104 °F beträgt.

- Eine Stelle, deren Höhe über 10.000 Fuß beträgt.

- Trennen Sie unverzüglich den Projektor vom Netz, wenn irgendetwas mit ihm nicht stimmt. Betreiben Sie das Gerät nicht, wenn der Projektor Rauch, komische Geräusche oder Geruch abgibt. Ein Brand oder elektrischer

Schlag kann die Folge sein. Trennen Sie in diesem Fall unverzüglich den Projektor vom Netz und nehmen Kontakt mit Ihrem Händler auf.

- Verwenden Sie das Gerät nicht weiter, wenn es zerbrochen ist oder heruntergefallen ist. Nehmen Sie in diesem Fall Kontakt mit Ihrem Händler für eine Untersuchung auf.

- Richten Sie das Projektorobjektiv nicht auf die Sonne. Ein Brand kann die Folge sein.

- Lassen Sie den Projektor nach dem Ausschalten den Abkühlungsvorgang beenden, bevor Sie die Stromverbindung trennen.

- Schalten Sie nicht häufig plötzlich die Netzstromversorgung des Projektors ab oder nehmen den Projektor während des Betriebs vom Netz. Am besten warten Sie, bis das Gebläse anhält, bevor Sie die Stromversorgung abschalten.

- Berühren Sie das Luftaustrittsgitter und die Bodenplatte nicht, um Verbrennungen zu vermeiden.

- Reinigen Sie gegebenenfalls häufig den Luftfilter. Die Temperatur im Geräteinneren kann steigen und Schäden verursachen, wenn der Filter oder die Belüftungsöffnungen mit Dreck oder Staub verstopft sind.

- Blicken Sie nicht während des Betriebs des Projektors in das Luftaustrittsgitter. Dies kann Ihren Augen schaden.

- Lassen Sie immer den Objektivverschluss geöffnet bzw. nehmen die Objektivabdeckung immer ab, wenn der Projektor eingeschaltet ist.

- Blockieren Sie das Projektorobjektiv nicht mit einem Gegenstand, wenn der Projektor in Betrieb ist. Der Gegenstand kann dadurch erwärmt und verformt werden oder sogar einen Brand verursachen. Drücken Sie auf die Taste HIDE auf der Fernbedienung, um die Lampe kurzfristig auszuschalten.

- Während des Betriebs wird die Lampe sehr heiß. Lassen Sie den Projektor mindestens 45 Minuten lang abkühlen, bevor Sie das Lampenmodul anfassen, um es auswechseln.

- Benutzen Sie die Lampe nicht weiter, nachdem die Nennstandzeit der Lampe erreicht wurde. Die Lampe kann in seltenen Fällen brechen.

- Wechseln Sie erst dann das Lampenmodul oder andere elektronische Komponenten aus, wenn der Projektor vom Netz getrennt ist.

- Das Gerät erkennt automatisch die Lebensdauer der Lampe. Wechseln Sie bitte umgehend die Lampe aus, wenn eine entsprechende Warnmeldung erscheint.

- Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen und befolgen alle Anweisungen zum Wechseln der Lampe, um Verletzungen zu vermeiden.

- Führen Sie nach dem Auswechseln des Lampenmoduls die Funktion „Reset Lampe“ im OSD-Menü „Verwaltung“ aus.

- Versuchen Sie niemals den Projektor auseinanderzubauen. Es gibt gefährliche Hochspannung innerhalb des Gerätes. Das einzige vom Anwender instandzusetzende Teil ist die Lampe, die eine eigene abnehmbare Abdeckung hat. Überlassen Sie die Reparatur nur qualifiziertem Kundendienstpersonal.

- Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen.

- Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. Achten Sie darauf, dass er sicher installiert wird.

Vorsicht mit dem Gehör

Folgen Sie bitte den nachstehenden Anweisungen, um Ihr Gehör zu schützen.

• Erhöhen Sie schrittweise die Lautstärke, bis Sie deutlich und gemütlich hören können.

- Erhöhen Sie die Lautstärke nicht weiter, wenn Ihre Ohren sich an die Lautstärke gewöhnt haben.

- Hören Sie Musik nicht über längere Zeit bei einer hohen Lautstärke.

- Versuchen Sie nicht mit einer erhöhten Lautstärke laute Umgebungen zu übertönen.

- Reduzieren Sie die Lautstärke, wenn Sie die Leute, die in Ihrer Nähe sprechen, nicht hören können.

Anweisungen zur Entsorgung

Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte

Hinweis zum Quecksilber

Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. Bildschirm enthalten:

"Die Lampe enthält Quecksilber und muss gemäß den Vorschriften entsorgt werden."

Die Lampen in diesem Produkt enthalten Quecksilber und müssen gemäß den örtlichen Bestimmungen sowie der Gesetzgebung des Bundes entsorgt werden. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte www.lamprecycle.org

viii

Das allererste

Benutzungshinweise

Was Sie tun sollten:

• Schalten Sie vor dem Reinigen das Gerät aus.
• Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch.
• Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

Was Sie nicht tun sollten:

• Blockieren Sie niemals die Lüftungsöffnungen des Gerätes, da sie zur Kühlung dienen.
• Benutzen Sie zur Reinigung keine Scheuermittel, Wachse oder Lösungsmittel.

• Verwenden Sie das Gerät nicht unter den folgenden Umständen:

• In extrem heißer, kalter oder feuchter Umgebung.

• In besonders staubiger und schmutziger Umgebung.
  • In der Nähe von Geräten, die starke Magnetfelder erzeugen.
• Unter direkter Sonneneinstrahlung.

Vorsichtsmaßnahmen

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Pflegehinweise in diesem Handbuch, um die Lebensdauer des Gerätes zu maximieren.

Warnung:

• Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.
• Das Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden, um einen Brand oder Kurzschluss zu vermeiden.
• Versuchen Sie nicht das Gerät zu öffnen oder auseinander zu bauen. Es besteht die Gefahr eines Stromschlags.
• Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen und befolgen alle Anweisungen zum Wechseln der Lampe, um Verletzungen zu vermeiden.
• Das Gerät erkennt automatisch die Lebensdauer der Lampe. Wechseln Sie bitte umgehend die Lampe aus, wenn eine entsprechende Warnmeldung erscheint.
• Führen Sie nach dem Auswechseln des Lampenmoduls die Funktion „Reset Lampe“ im OSD-Menü „Verwaltung“ aus.
• Lassen Sie nach dem Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromverbindung trennen.
  • Schalten Sie zuerst den Projektor und dann die Signalquellen ein.
• Verwenden Sie die Objektivabdeckung nicht, wenn der Projektor in Betrieb ist.
• Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Auswechseln der Lampe“, um die Lampe auszuwechseln.

Informationen für Ihre Sicherheit und Komfort iii

Das allererste viii

Benutzungshinweise viii

Vorsichtsmaßnahmen viii

Einführung 1

Produktmerkmale 1

Lieferumfang 2

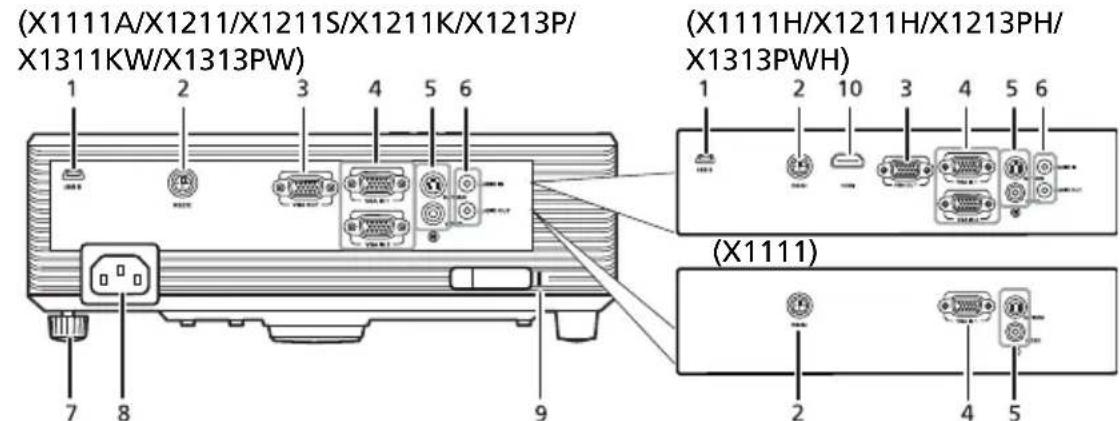

Projektor - Übersicht 3

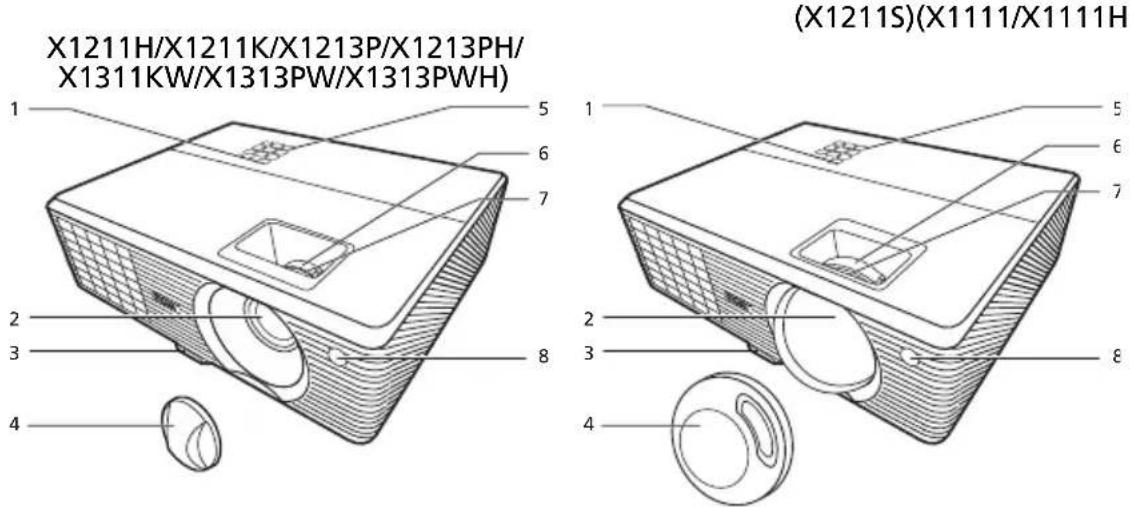

Aussehen des Projektors 3

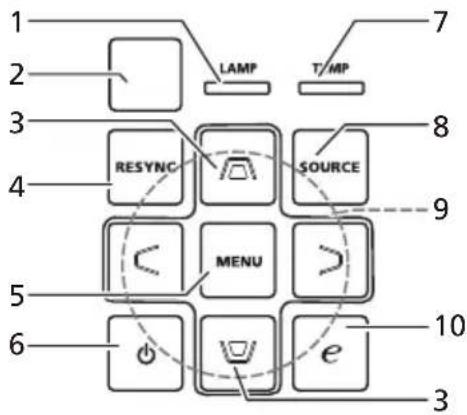

Bedienfeld 4

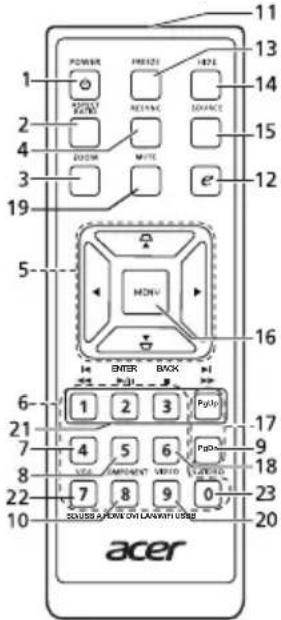

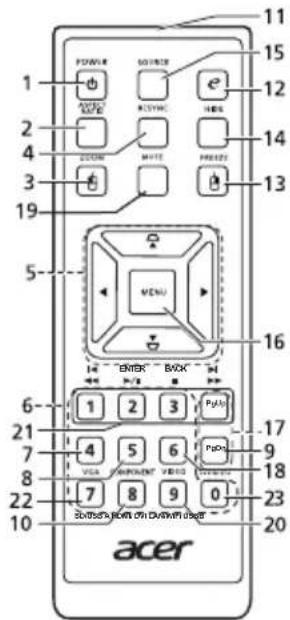

Fernbedienungslayout 5

Inbetriebnahme 7

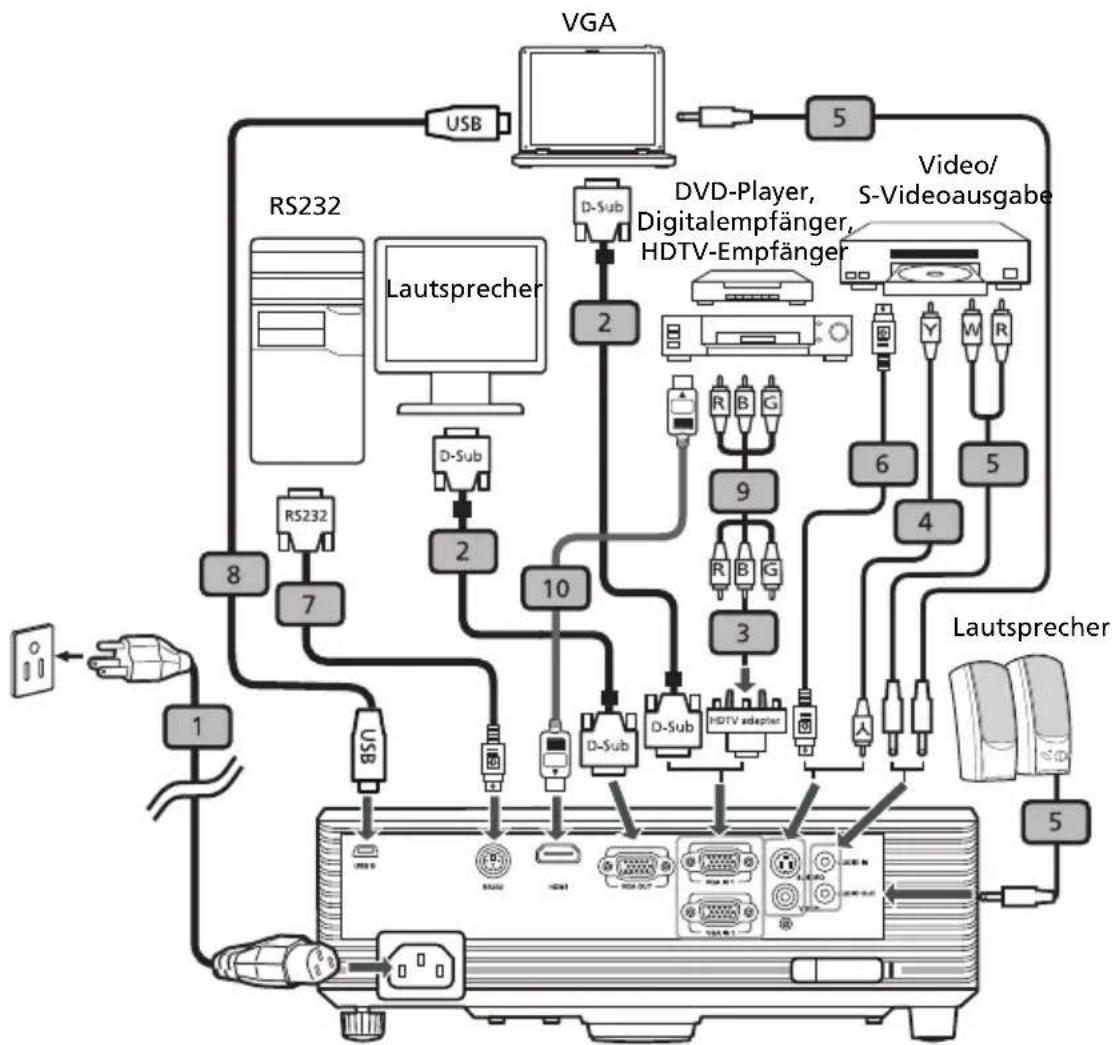

Anschließen des Projektors 7

Ein-/Ausschalten des Projektors 8

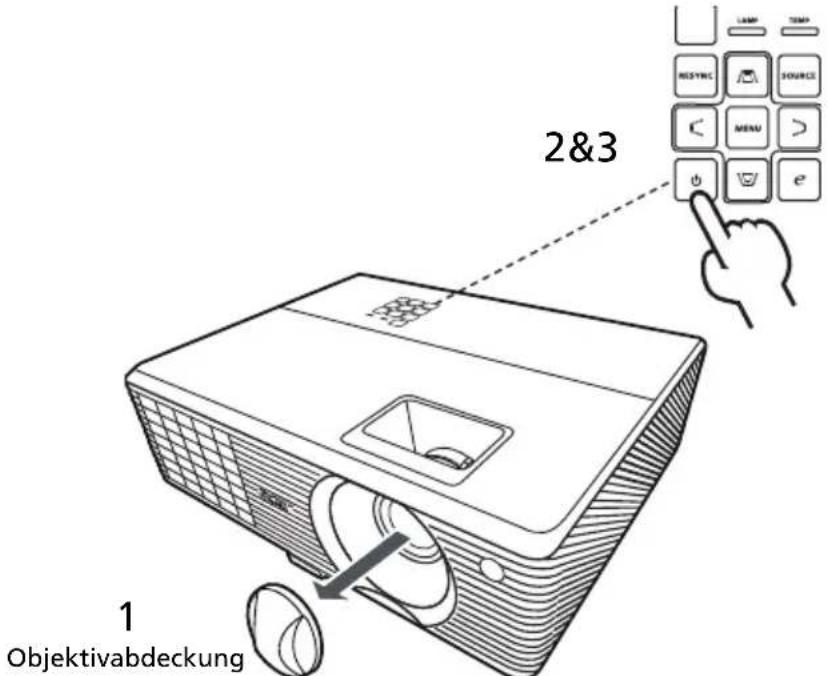

Einschalten des Projektors 8

Ausschalten des Projektors 9

Einstellen des Projektionsbildes 10

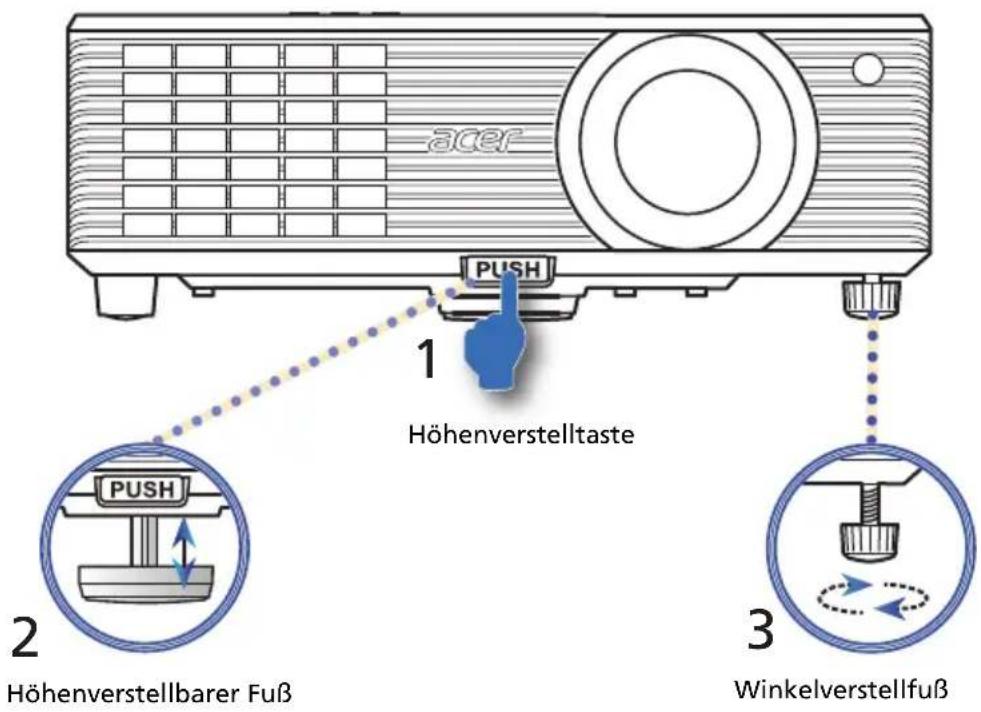

Einstellen der Höhe des Projektionsbildes 10

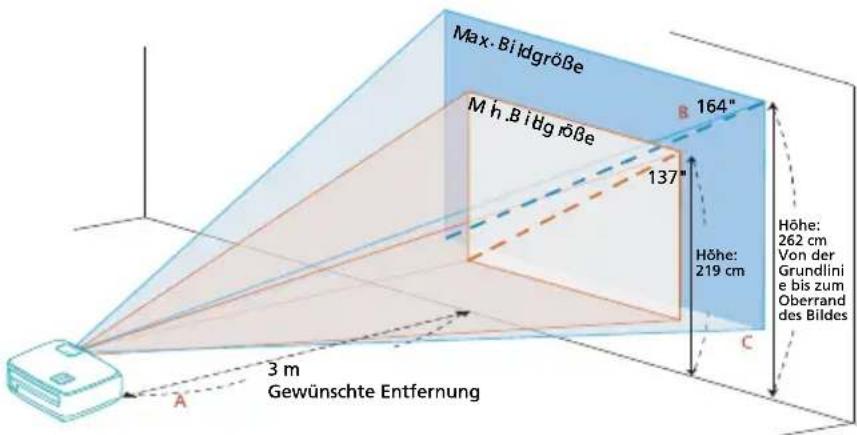

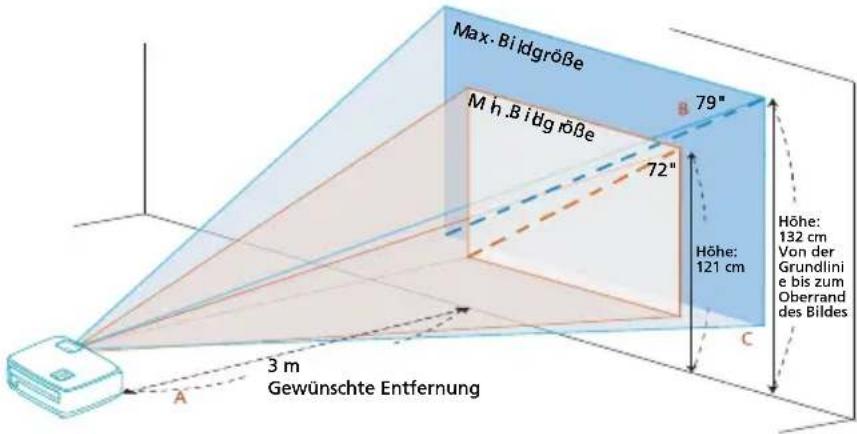

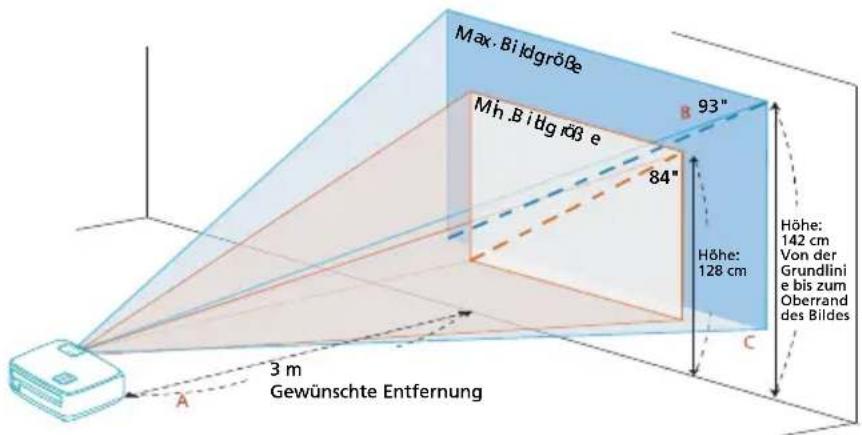

So optimieren Sie die Bildgröße und Entfernung 11

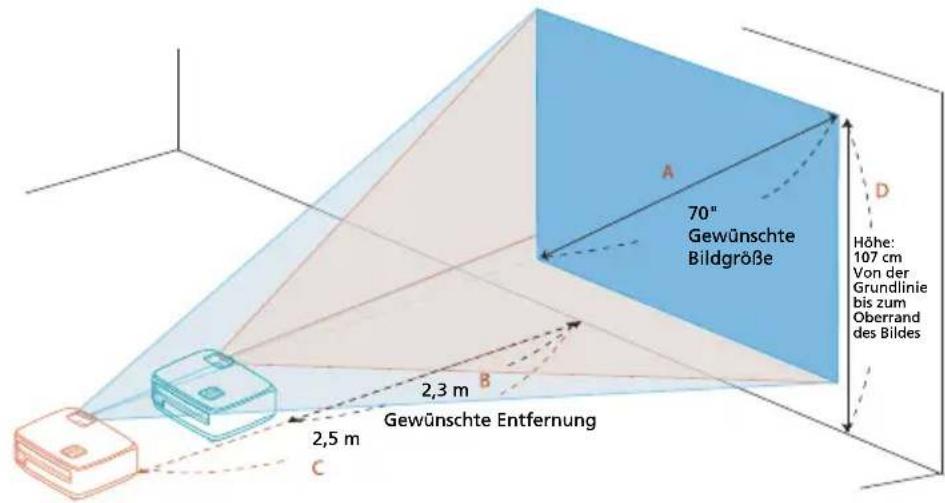

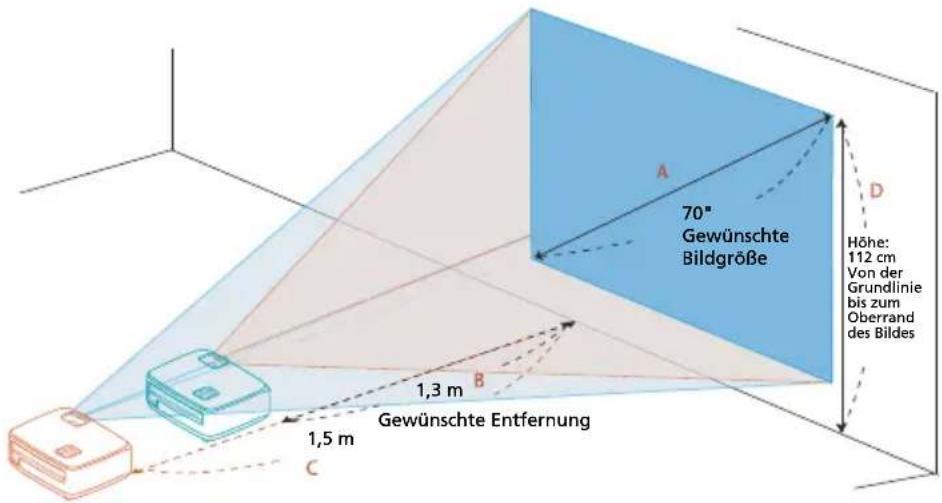

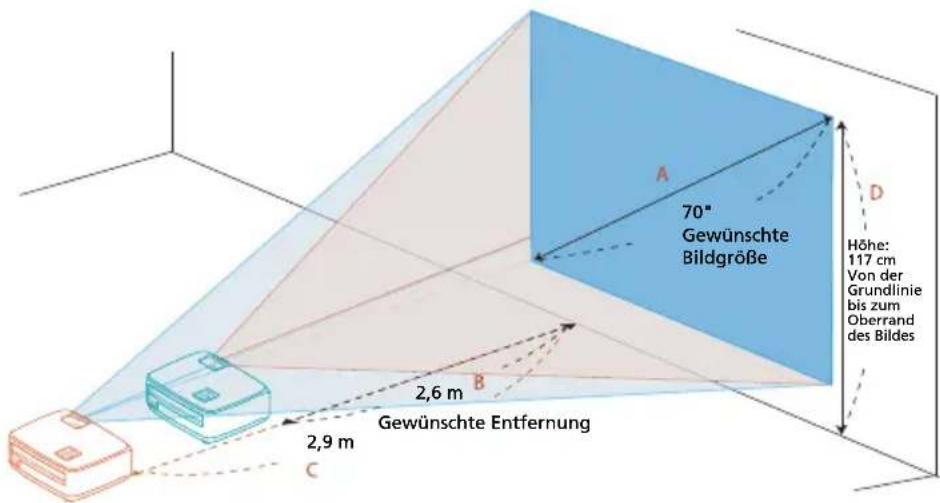

So erhalten Sie eine bevorzugte Bildgröße durch

Justieren der Entfernung und des Zoomfaktors 14

Bedienung 17

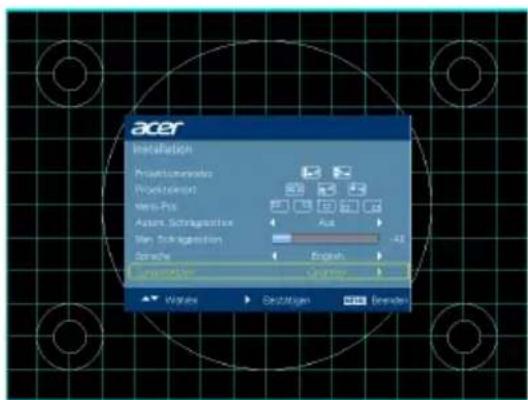

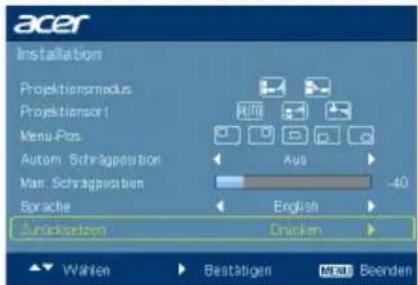

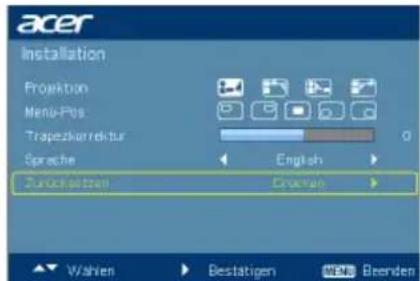

Installationsmenü 17

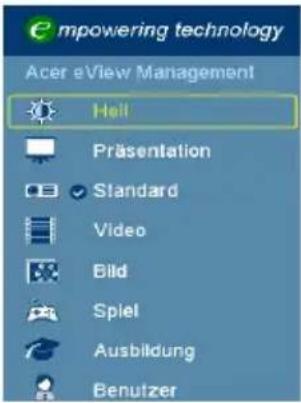

Acer Empowering Technologie 18

OSD-Menüs 19

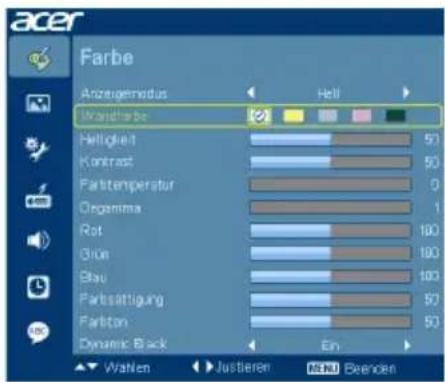

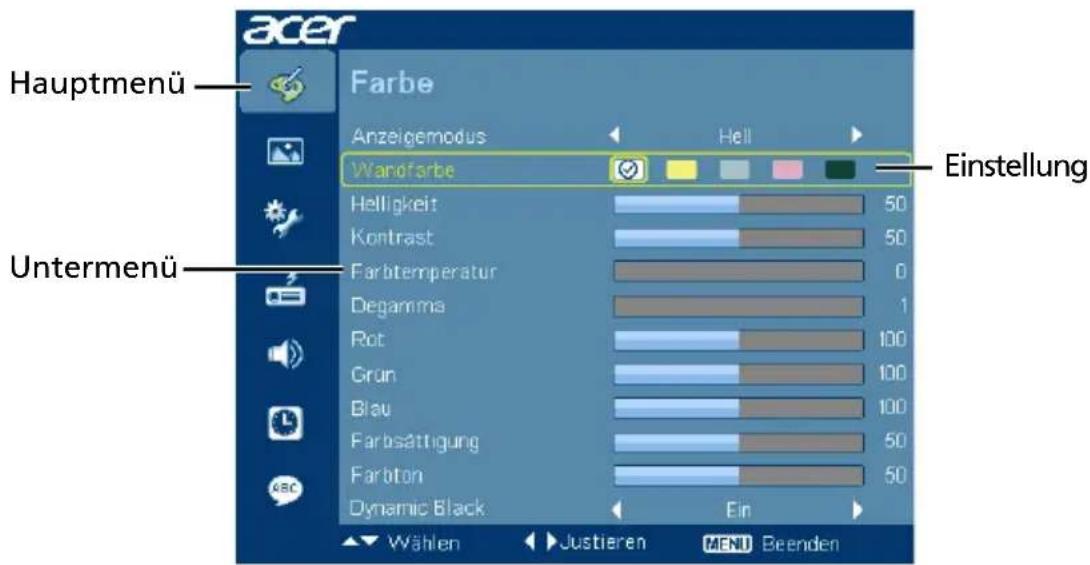

Farbe 20

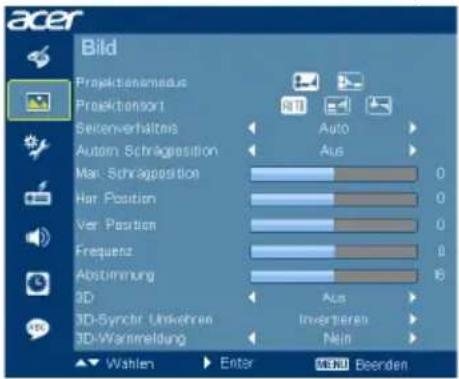

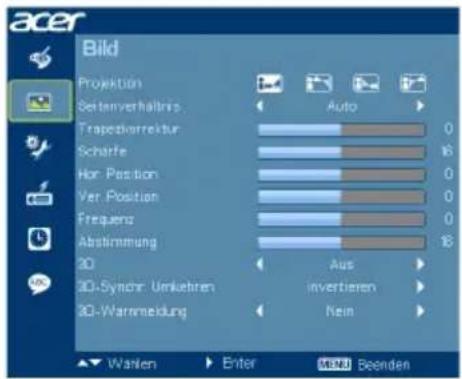

Bild 22

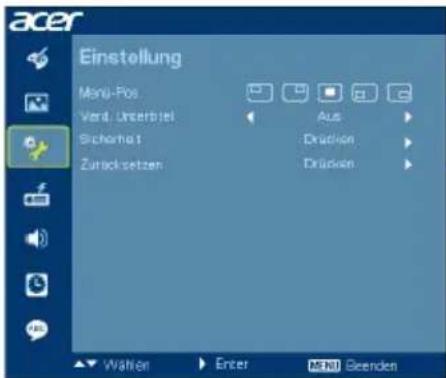

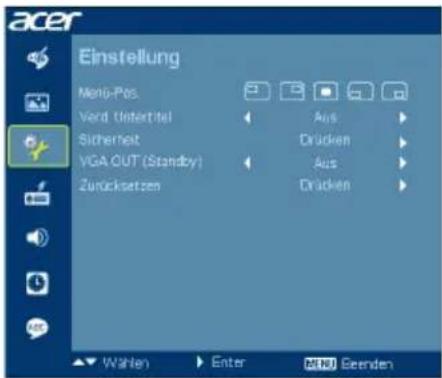

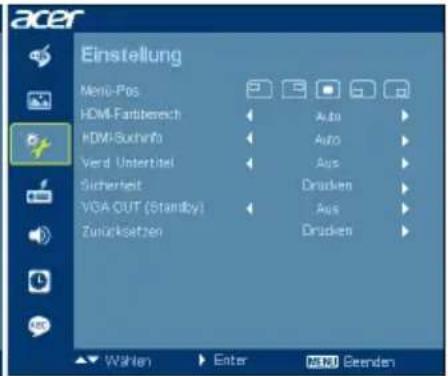

Einstellung 26

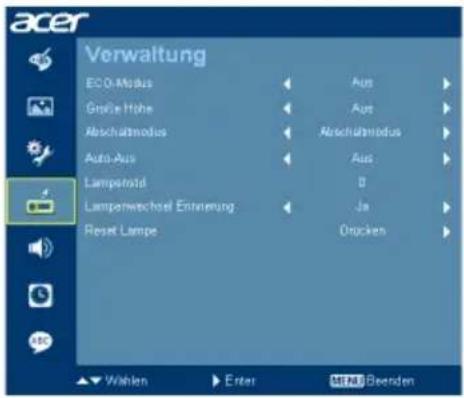

Verwaltung 29

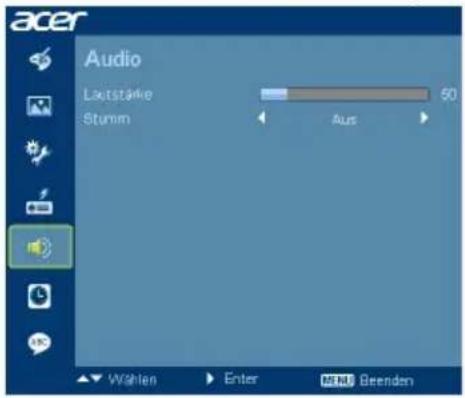

Audio 30

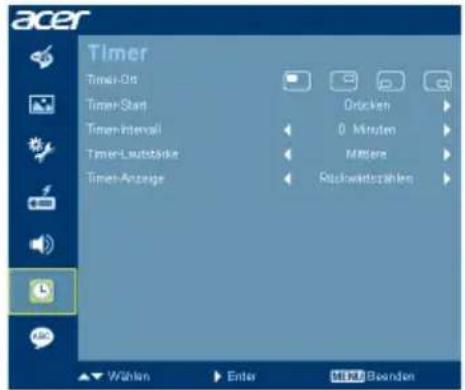

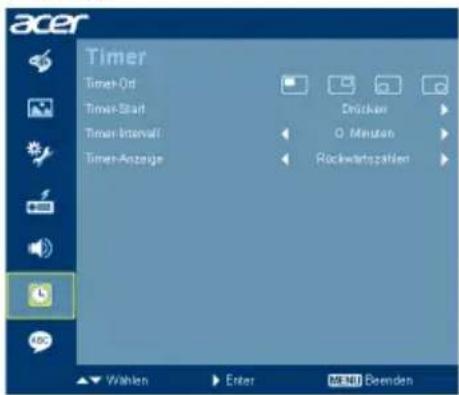

Timer 30

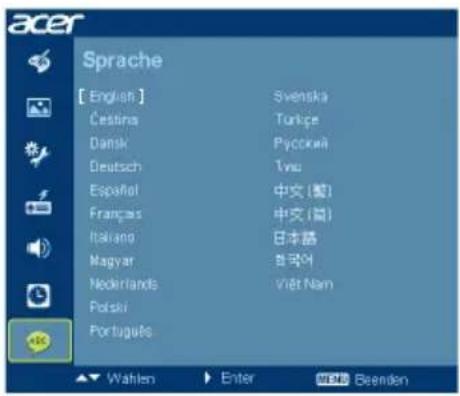

Sprache 31

Anhang 32

Fehlerbehebung 32

Liste mit LED- und Alarm-Definitionen 36

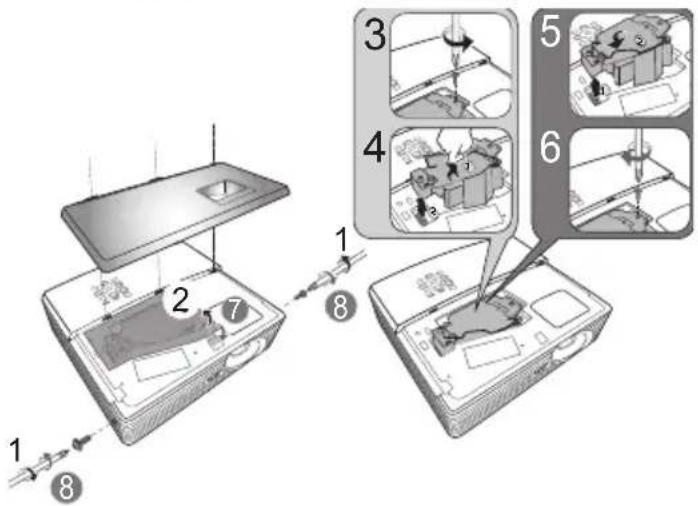

Auswechseln der Lampe 37

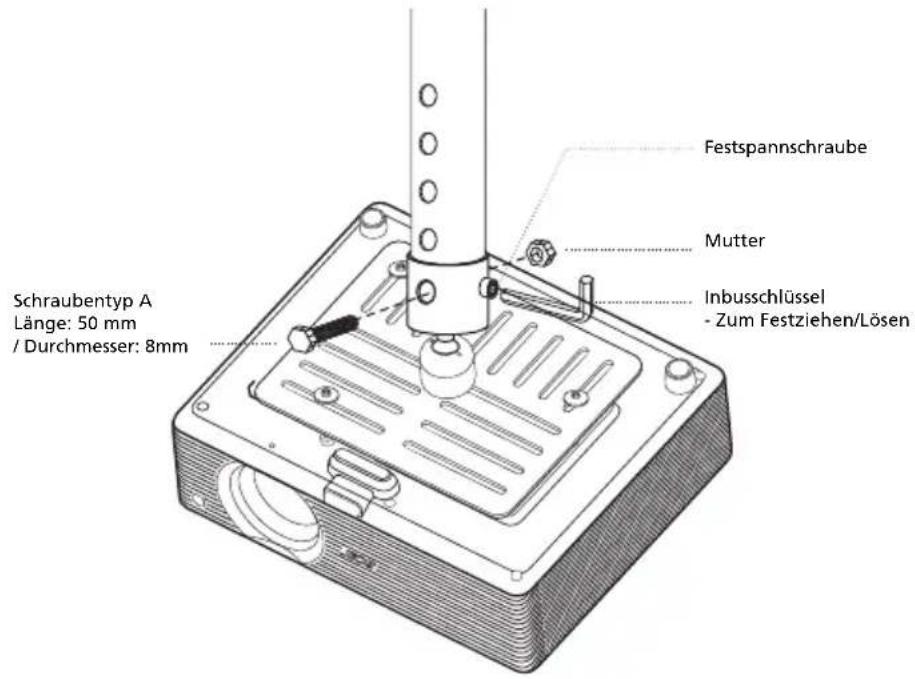

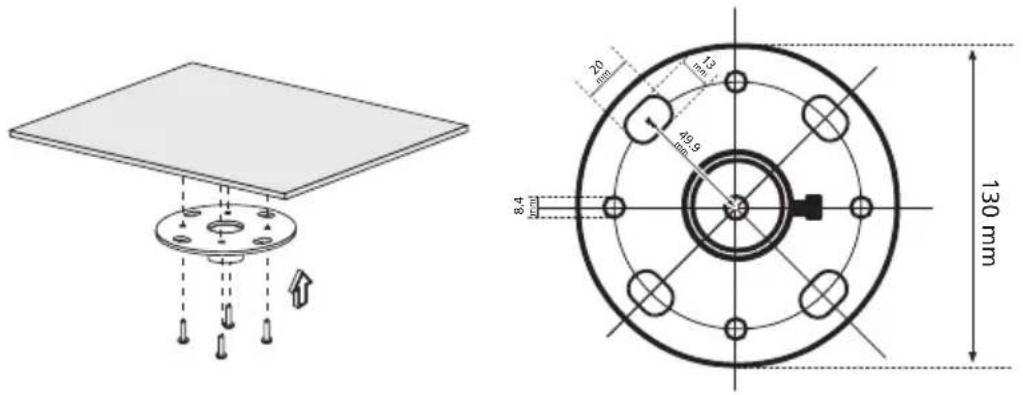

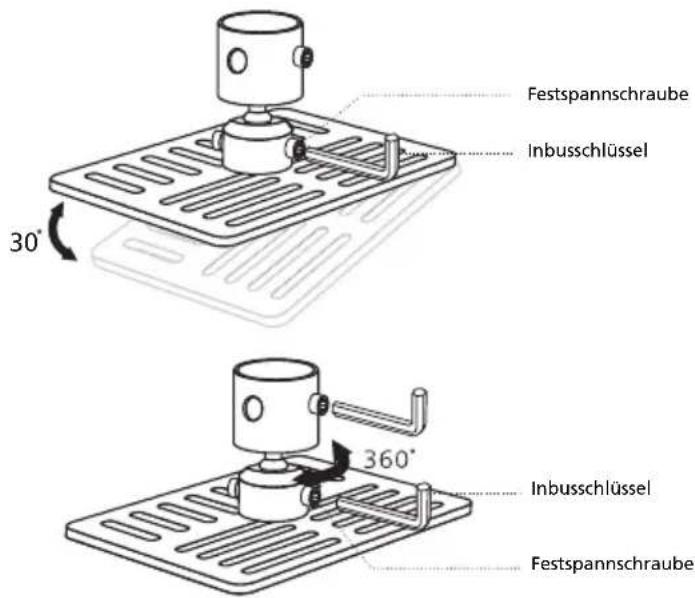

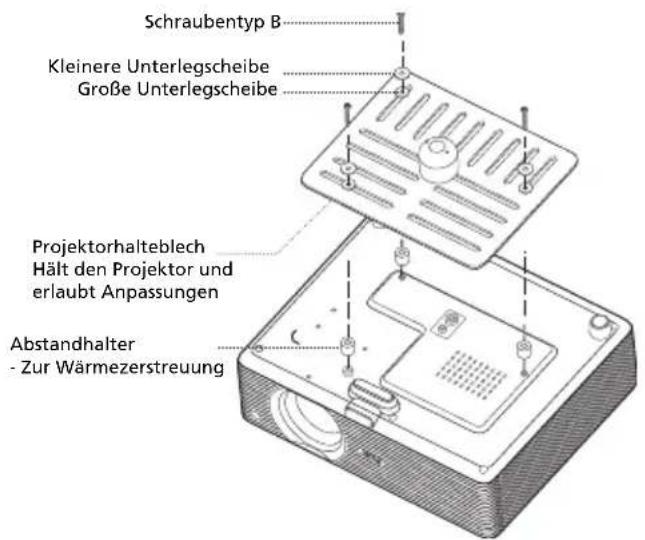

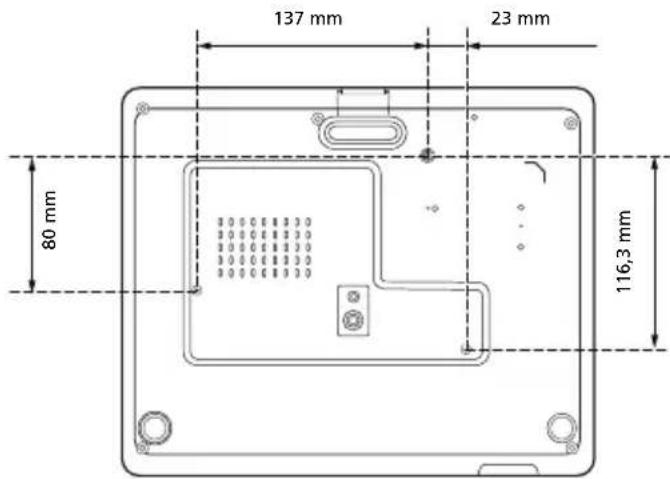

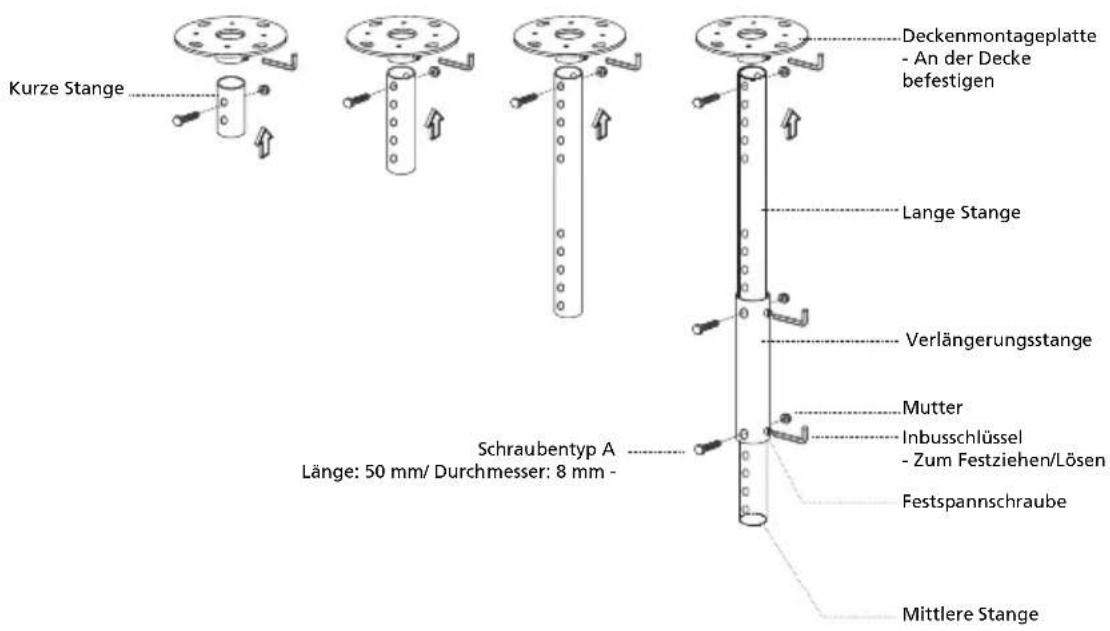

Deckenmontage 38

Technische Daten 41

Kompatible Modi 44

Bestimmungen und Sicherheitshinweise 48

Einführung

Produktmerkmale

Für diesen Projektor wurde die Singlechip-DLP ^® Technologie verwendet. Zu seinen herausragenden Merkmalen gehören:

•DLP ® Technologie
•X1111/X1111H/X1111A: Native SVGA-Auflösung von 800 x 600 Auto- / 4:3- / 16:9-Seitenverhältnis unterstützt X1211/X1211H/X1211S/X1211K/X1213P/X1213PH: Native XGA-Auflösung von 1024 x 768 Auto- / 4:3- / 16:9-Seitenverhältnis unterstützt X1311KW/X1313PW/X1313PWH: Native WXGA-Auflösung von 1280 x 800 Auto- / Vollbild- / 4:3- / 16:9- / L.Box-Seitenverhältnis unterstützt
- Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, lebensechten Bildern
•Hohe Helligkeit und hohes Kontrastverhältnis
- Vielseitige Anzeigemodi (Hell, Präsentation, Standard, Video, Bild, Spiel, Ausbildung, Benutzer) ermöglichen eine optimale Leistung in jeder Situation
- NTSC- / PAL- / SECAM-kompatibel und HDTV (720p, 1080i, 1080p) unterstützt
•Geringer Stromverbrauch und ökonomischer (ECO) Modus zur Verlängerung der Lampenlebensdauer
•Die Funktionen DynamicBlack / Extreme Dimming verringern den Stromverbrauch der Lampe und verlängern die Lebenszeit der Lampe DynamicBlack: Ist diese Funktion eingeschaltet, stimmt der Projektor den Stromverbrauch der Lampe entsprechend der Helligkeit des projizierten Bildes dynamisch ab. Während der Projektion dunklerer Bilder reduziert sich der Stromverbrauch und der Bildkontrast wird zudem erhöht. Extreme Dimming: Der Projektor verringert den Stromverbrauch der Lampe um 70%, wenn 5 Minuten lang kein Eingangssignal festgestellt wurde.
•Die Acer EcoProjection-Technologie bietet eine intelligente Energieverwaltungsmethode und ermöglicht eine physikalische Leistungsfähigkeitsverbesserung.
- Empowering Key zeigt sich in den Acer Empowering Technology-Dienstprogrammen (Acer eView, eTimer, ePower Management) für mühelose Einstellungen
- Erweiterte Trapezkorrektur für eine optimale Vorführungen
- Mehrsprachige Bildschirmmenüs (OSD-Menüs).
•Manueller Fokus / Zoomprojektionsobjektiv
- 2X digitale Zoom- und Schwenkfunktion
- Konform mit den Betriebssystemen Microsoft ^ Windows ^ 2000, XP, 7, Vista ^ , Macintosh

Lieferumfang

Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte.

Projektor mit Objektivabdeckung

Netzkabel VGA-Kabel

Sicherheitskarte Benutzerhandbuch

(CD-ROM)

Fernbedienung

Schnellstartanleitung Batterien x 2

Projektor - Übersicht

Aussehen des Projektors

Frontseite/ Oberseite

# Beschreibung # Beschreibung
1 Bedienfeld 5 Stromschalter und die		Betriebsanzeige-LED
2 Projektionsobjektiv 6 Zoomring
3 Höhenverstelltaste 7 Fokusring
4 Objektivabdeckung 8 Fernbedienungsempfänger

Rückseite

# Beschreibung # Beschreibung
1	U S B - A n s c h l	u	s s 6 A u d i oAudioausgang
2 RS232-Anschluss 7 Winkelverstellfuß
3 Monitor Loop-through-Ausgangsanschluss		8	N e t z a n s c h l
4 Analoger PC-Signal-/HDTV-/Komponenten-Videoeingangsanschluss		9 K	KensingtonTM Schlossanschluss
5 S-Video-EingangComposite Video-Eingang		10	HDMI-Eingangsanschluss

e i n g a

u s s

Bedienfeld

# Funktion Beschreibung
1	L A M P L a m	p e n - L E D
2 IR	Fernbedienungsempfänger
3	Keystone (Trapezkorrektur) Dam	it korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors ( ± 40 Grad) entsteht.
4	RESYNC Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingabequelle synchronisiert.
5	M E N U	•Das OSD-Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD-Menüfunktion zu gelangen und um das OSD-Menü zu schließen.•Mit dieser Taste bestätigen Sie Ihre Auswahl.
6	Stromschalter und die Betriebsanzeige-LED	Siehe Abschnitt "Ein-/Ausschalten des Projektors".
7	TEMP Temperatur-LED
8	SOURCE Drücken Sie auf „SOURCE“, um zwischen den Quellen RGB, Component, S-Video, Composite, HDTV und HDMI ^TM umzuschalten.
9	Four directional select keys (Vier Pfeiltasten)	Damit können Sie Elemente auswählen oder Einstellungen ändern.
10	Empowering key (Empowering-Taste)	Einmalige Acer-Funktionen: eView, eTimer, ePower Management.

Fernbedienungslayout

(X1111/X1211K/X1311KW)

(X1111H/X1111A/X1211/X1211H/X1211S/X1213P/X1213PH/X1313PW/X1313PWH)

# Funktion Beschreibung
1	P O W E R(Stromversorgung)	Siehe Abschnitt "Ein-/Ausschalten des Projektors".
2 ASPECT RATIO(Seitenverhältnis)		Mit dieser Taste wählen Sie das gewünschte Seitenverhältnis aus.
3	Z O O M (	•Mit dieser Tasten zoomen Sie das projizierte Bild ein oder aus.•Wenn ein USB-Kabel angeschlossen ist, wird dieselbe Funktion wie beim Drücken der linken Maustaste ausgeführt. (für X1111H/X1111A/X1211/ X1211H/X1211S/X1211K/X1213P/X1213PH/ X1311KW/X1313PW/X1313PWH)
4 RESYNC Durch Drücken d		dieser Taste wird der Projektor automatisch mit der Eingabequelle synchronisiert.
5 Keystone(Trapezkorrektur)		Damit korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors ( ± 40 Grad) entsteht.
		Vier Pfeiltasten
6 Keypad 0~9(Zifferntasten 0~9)		Verwenden Sie die Tasten "0~9", um ein Kennwort für die "Einstellungen" > "Sicherheit" einzugeben.
7 VGA Mit dieser Taste wechseln Sie die Quelle auf VGA.Dieser Anschluss unterstützt analoge RGB, YPbPr (480p/ 576p/720p/1080i/1080p), YCbCr (480i/576i).
8 COMPONENT (Keine Funktion)
9 S-VIDEO Mit dieser Taste wechseln Sie die Quelle auf S-Video.

# Funktion Beschreibung
10 HDMITM;HDMITM/DVI	Zu Änderung der Quelle auf HDMITM(oder DVI) (bei dem Modell mit HDMITM- oder DVI-Anschluss) (für X1111H/X1211H/X1213PH/X1313PWH).
11 Infrared transmitter(Infrarotsender)	Damit werden Signale an den Projektor gesendet.
12 Empowering key(Empowering-Taste)	Einmalige Acer-Funktionen: eView, eTimer, ePower Management.
13 FREEZE	●Mit dieser Taste halten Sie das Bild auf dem Bildschirm an.●Ist ein USB-Kabel angeschlossen, wird dieselbe Funktion wie die rechte Maustaste ausgeführt.(für X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)
14 HIDE (Verbergen) Drücken	Sie auf "HIDE", um das Bild auszublenden.Drücken Sie erneut auf diese Taste, um das Bild wieder anzuzeigen.
15 SOURCE Drücken Sie auf	"SOURCE", um zwischen den Quellen RGB, Component, S-Video, Composite und HDTV umzuschalten.
16 MENU	●Das OSD-Menü (On Screen Display) anzuzeigen,zurück zur letzten OSD-Menüfunktion zu gelangen und um das OSD-Menü zu schließen.●Mit dieser Taste bestätigen Sie Ihre Auswahl.
17 PgUp/PgDn Nur im Computer	putermodus. Mit diesen Tasten wählen Sie die nächste oder vorherige Seite. Diese Funktion ist nur dann verfügbar, wenn der Projektor über ein USB-Kabel mit einem Computer verbunden ist. (für X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)
18 VIDEO Mit dieser Taste	wechseln Sie die Quelle auf COMPOSITE VIDEO.
19 MUTE Mit dieser Taste	schalten Sie die Audioausgabe ein/aus.
20 WIRELESS;LAN/WiFi	(Keine Funktion)
21	◀◀ Rücklauf▶/II Wiedergabe/Pause■ Stopp▶▶ Schnellvorlauf
22 SD/USB A (Keine Funktion)
23 USB B (Keine Funktion)

Inbetriebnahme

Anschließen des Projektors

# Beschreibung # Beschreibung
1 Netzkabel 6 S-Videokabel
2 VGA-Kabel 7 RS232-Kabel
3 VGA-auf-Component-Video/HDTV-Adapter	8 USB-Kabel
4 Composite-Videokabel 9 3 RCA Component-Kabel
5 Audiokabel 10 HDMI-Kabel

Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet.

Ein-/Ausschalten des Projektors

Einschalten des Projektors

1 Entfernen Sie die Objektivabdeckung.
2 Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot.
3 Schalten Sie den Projektor durch Drücken des Stromschalters am Bedienfeld oder auf der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau.
4 Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein. Die Signalquelle wird automatisch erkannt.

• Falls die Meldung "Kein Signal" auf dem Bildschirm erscheint, prüfen Sie bitte, ob die Signalkabel richtig verbunden sind.
• Wenn mehrere Quellen gleichzeitig angeschlossen sind, verwenden Sie bitte die Taste "Source" am Bedienfeld oder auf der Fernbedienung oder verwenden die entsprechende Quellentaste auf der Fernbedienung, um die Signalquelle umzuschalten.

Ausschalten des Projektors

1 Drücken Sie den Stromschalter, um den Projektor auszuschalten. Die folgende Meldung erscheint: "Den Stromschalter erneut drücken, um den Ausschaltvorgang fortzusetzen." Drücken Sie noch einmal den Stromschalter.
2 Die Betriebs-LED leuchtet jetzt konstant rot, um den Standby-Modus anzuzeigen.
3 Sie können jetzt den Netzstecker unbedenklich herauszuziehen.

Bei Wahl von Sofort fortsetzen:

1 Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. Das Gebläse arbeitet weiterhin für ca. 2 Minuten, um eine richtige Abkühlung des Systems sicherzustellen.
2 Solange das Kabel noch verbunden ist, können Sie zu jeder Zeit während des 2-Minuten-Ausschaltprozesses den Projektor wieder einschalten, indem Sie den Stromschalter drücken.
3 Sobald das System abgekühlt ist, h ört die Betriebs-LED mit dem Blinken auf und leuchtet ständig rot, um den Standby-Modus anzuzeigen.

4 Jetzt ist es sicher, den Netzstecker herauszuziehen.

Warnanzeigen:

• "Projektor überhitzt. Die Lampe wird demnächst autom. Ausgeschaltet."
  Diese Meldung auf dem Bildschirm zeigt an, dass der Projektor überhitzt ist. Die Lampe sowie der Projektor wird automatisch ausgeschaltet, und die Temperatur-LED leuchtet ständig rot. Wenden Sie sich bitte an Ihren Händler oder das nächste Kundendienstzentrum.
• "Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet." Diese Meldung auf dem Bildschirm zeigt an, dass das Gebläse ausgefallen ist. Die Lampe sowie der Projektor wird automatisch ausgeschaltet, und die Temperatur-LED blinkt. Wenden Sie sich bitte an Ihren Händler oder das nächste Kundendienstzentrum.

Hinweis: Nehmen Sie mit Ihrem Händler oder unserem Kundendienstzentrum Kontakt auf, wann immer sich der Projektor automatisch ausschaltet und die Temperatur-LED ständig rot leuchtet.

Einstellen des Projektionsbildes

Einstellen der Höhe des Projektionsbildes

Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann.

So heben Sie das Projektionsbild an:

1 Drücken Sie auf die Höhenverstelltaste.
2 Heben Sie das Bild bzw. den Projektor in die gewünschte Position und lassen dann die Taste wieder los, damit der Fuß in dieser Position einrastet.
3 Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen.

So senken Sie das Projektionsbild ab:

1 Drücken Sie auf die Höhenverstelltaste.
2 Lassen Sie das Bild bzw. den Projektor in die gewünschte Position runter und lassen dann die Taste wieder los, damit der Fuß in dieser Position einrastet.
3 Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen.

So optimieren Sie die Bildgröße und Entfernung

Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden.

•X1111/X1111H/X1111A/X1211/X1211H/X1211K/X1213P/X1213PH

Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 72 bis zu 79 Zoll möglich.

Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 132 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.

Gewünschte Entfernung (m) < A >	Mindestbildgröße (Min. Zoom) Maximale Bildgröße (Max. Zoom)
	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes < C >	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes < C >
1,5 36 7	4 x 55 60	40 81 x 60 67
2 48 98	x 74 80 5	3 108 x 81 89
2,5 60 1	23 x 92 10	1 66 134 x 101	111
3	72	147 x 110	121	79	161 x 121	132
3,5 84	172 x	129	141	93 188 x 141	156
4 96	196 x	147	161	106	215 x 161 178
4,5	108	221 x 165	181	119	242 x 181	199
5 120	245 x	184	201	132	269 x 202 221
6 144	294 x	221	241	159	323 x 242 267
7 168	343 x	257	282	185	376 x 282 310
8 192	392 x	294	322	212	430 x 323 355
9 216	441 x	331	362	238	484 x 363 399
10	241	490 x 368	404	265	538 x 403	444
11	265	539 x 404	444	291	591 x 444	488
12	289	588 x 441	484	318	645 x 484	533

Zoomfaktor: 1,1 x

•X1311KW/X1313PW/X1313PWH

Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 84 bis zu 93 Zoll möglich.

Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 142 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.

Gewünschte Entfernung (m) < A >	Mindestbildgröße (Min. Zoom) Maximale Bildgröße (Max. Zoom)
	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes < C >	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes < C >
1,5 42 9	1 x 57 64	46 100 x 63 70
2 56 12	21 x 76 85	62 133 x 83 94
2,5 70 1	52 x 95 10	7 77 167 x 104	117
3	84	182 x 114	128	93	200 x 125	142
3,5 98 2	12 x 133 1	49 108	233 x 146	165
4 113	242 x	152 172	124	267 x 167	189
4,5 127	273 x	170 194	139	300 x 188	212
5 141	303 x	189 215	155	333 x 208	236
6 169	364 x	227 258	186	400 x 250	283
7 197	424 x	265 300	217	467 x 292	331
8 225	485 x	303 343	248	533 x 333	378
9 253	545 x	341 386	279	600 x 375	425
10	281	606 x 379	428	310	667 x 417	472
11	310	667 x 417	472	340	733 x 458	518

Zoomfaktor: 1,2 x

•X12115

Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 137 bis zu 164 Zoll möglich.

Hinweis: Denken Sie daran, dass bei einer Entfernung von 3 m zur Leinwand eine Raumhöhe von 262 cm erforderlich ist (siehe Abbildung unten).

Gewünschte Entfernung (m) < A >	Mindestbildgröße (Min. Zoom) Maximale Bildgröße (Max. Zoom)
	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes < C >	Diagonal (Zoll) < B >	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes < C >
1 46 93 x 69 74 5	5 111 x 83 88
1,5 68 1	39 x 104 1	09 82 167 x 125	131
2 91 18	5 x 139 14	6 109 222 x 167	174
2,5 114	231 x	174 182 137	278 x 208 219
3	137	278 x 208	219	164	333 x 250	262
3,5 159	324 x	243 254 191	389 x 292 306
4 182	370 x	278 291 219	444 x 333 350
4,5 205	417 x	313 328 246	500 x 375 394
5 228	463 x	347 365 273	556 x 417 437
6 273	556 x	417 437 328	667 x 500 525

Zoomfaktor: 1,2 x

So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors

Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen.

•X1111/X1111H/X1111A/X1211/X1211H/X1211K/X1213P/X1213PH

Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,6 bis 2,9 m von der Leinwand auf und justieren Sie entsprechend den Zoomfaktor.

Gewünschte Bildgröße Entfernung (m) Oben (cm)
Diagonal (Zoll)< A >	B (cm) x H (cm)	Max. Zoomfaktor< B >	Min. Zoomfaktor< C >	Von der Grundlinie bis zum Oberrand des Bildes < D >
40 81 x 61	1,5 1,7 67
50 102 x 76	1,9 2,1 84
60 122 x 91	2,3 2,5 101
70 142 x 107	2,6 2,9 117
80 163 x 122	3,0 3,3 134
90 183 x 137	3,4 3,7 151
100 203 x 152	3,8 4,2 168
120 244 x 183	4,5 5,0 201
150 305 x 229	5,7 6,2 251
180 366 x 274	6,8 7,5 302
200 406 x 305	7,6 8,3 335
250 508 x 381	9,4 10,4	419
300 610 x 457	11,3		503

Zoomfaktor: 1,1 x

•X1311KW/X1313PW/X1313PWH

Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,3 bis 2,5 m von der Leinwand auf und justieren Sie entsprechend den Zoomfaktor.

Gewünschte Bildgröße Entfernung (m) Oben (cm)
Diagonal (Zoll)< A >	B (cm) x H (cm)	Max. Zoomfaktor< B >	Min. Zoomfaktor< C >	Von der Grundlinie bis zum Oberrand des Bildes < D >
40 86 x 54	1,3 1,4 61
50 108 x 67	1,6 1,8 76
60 129 x 81	1,9 2,1 91
70 151 x 94	2,3 2,5 107
80 172 x 108	2,6 2,8 122
90 194 x 121	2,9 3,2 137
100 215 x 135	3,2 3,6 152
120 258 x 162	3,9 4,3 183
150 323 x 202	4,8 5,3 229
180 388 x 242	5,8 6,4 274
200 431 x 269	6,5 7,1 305
250 538 x 337	8,1 8,9 381
300 646 x 404	9,7 457

Zoomfaktor: 1,1 x

•X12115

Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,3 bis 1,5 m von der Leinwand auf und justieren Sie entsprechend den Zoomfaktor.

Gewünschte Bildgröße Entfernung (m) Oben (cm)
Diagonal (Zoll)< A >	B (cm) x H (cm)	Max. Zoomfaktor< B >	Min. Zoomfaktor< C >	Von der Grundlinie bis zum Oberrand des Bildes < D >
50 102 x 76	0,9 1,1 80
60 122 x 91	1,1 1,3 96
70 142 x 107	1,3 1,5 112
80 163 x 122	1,5 1,8 128
90 183 x 137	1,6 2,0 144
100 203 x 152	1,8 2,2 160
120 244 x 183	2,2 2,6 192
150 305 x 229	2,7 3,3 240
180 366 x 274	3,3 4,0 288
200 406 x 305	3,7 4,4 320
250 508 x 381	4,6 5,5 400
300 610 x 457	5,5 480

Zoomfaktor: 1,2 x

Bedienung

Installationsmenü

Es steht Ihnen ein OSD-Installationsmenü für die Installation und Wartung des Projektors zur Verfügung. Verwenden Sie nur dann diese OSD-Funktion, wenn die Meldung "Kein Signal" auf dem Bildschirm erscheint.

1 Setzen Sie den Projektor durch Drücken des Stromschalters (POWER) am Bedienfeld oder auf der Fernbedienung in Betrieb.

2 Drücken Sie die Taste "MENU" am Bedienfeld oder auf der Fernbedienung, um das OSD-Menü für die Installation und Wartung des Projektors aufzurufen.

(X1111)

(X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)

3 Das Hintergrundmuster dient als Orientierungshilfe, wenn Sie die Kalibrierung und Ausrichtungseinstellungen wie z.B. die Leinwandgröße, die Entfernung usw. vornehmen.

4 Das Installationsmenü enthält die folgenden Funktionen:

• Projektionsmethode
• Menü-Pos.
• Trapezkorrektur
• Spracheinstellung
• Zurücksetzen auf die werkseitigen Standardeinstellungen

Verwenden Sie die Taste Pfeil nach oben/unten, um eine Funktion auszuwählen. Verwenden Sie die Taste Pfeil nach links/rechts, um die Einstellung der ausgewählten Funktion zu ändern. Mit der Taste Pfeil nach rechts öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird.

5 Sie können zu jeder Zeit auf die Taste "MENU" drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren.

Acer Empowering Technologie

Empowering Taste	Die Acer Empowering-Taste bietet drei von Acer entwickelte, einmalige Funktionen: "Acer eView Management", "Acer eTimer Management" und "Acer ePower Management". Drücken Sie auf die Taste " für länger als eine Sekunde, um das OSD-Hauptmenü zu öffnen und damit die Funktion zu modifizieren.
Acer eView Management	Drücken Sie auf " um das Untermenü "Acer eView Management" zu öffnen."Acer eView Management" erlaubt Ihnen einen gewünschten Anzeigemodus auszuwählen.Einzelheiten hierzu finden Sie in dem Abschnitt über OSD-Menüs.
Acer eTimer Management	Drücken Sie auf " um das Untermenü "Acer eTimer Management" zu öffnen."Acer eTimer Management" bietet eine Erinnerungsfunktion zur Vorführungszeitsteuerung.Einzelheiten hierzu finden Sie in dem Abschnitt über OSD-Menüs.
Acer ePower Management	Drücken Sie auf " um das Untermenü "Acer ePower Management" zu öffnen."Acer ePower Management" bietet ein Schnellverfahren, um die Lebensdauer der Lampe sowie des Projektors zu verlängern. Einzelheiten hierzu finden Sie in dem Abschnitt über OSD-Menüs.

OSD-Menüs

Der Projektor hat mehrsprachige Bildschirmmenüs (OSD-Menüs), mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können.

Verwenden der OSD-Menüs

• Drücken Sie auf "MENU" am Bedienfeld oder auf der Fernbedienung, um das OSD-Menü zu öffnen.
• Im OSD-Hauptmenü wählen Sie mit Hilfe der Tasten ein Element aus. Nachdem Sie ein gewünschtes Element aus dem Hauptmenü gewählt haben, drücken Sie bitte auf, um das entsprechende Untermenü für die Funktionseinstellung zu öffnen.
• Wählen Sie mit Hilfe der Tasten ein gewünschtes Element aus. Ändern Sie mit Hilfe der Tasten die Einstellung.
• Nehmen Sie ggf. wie oben beschrieben weitere Einstellungen in dem Untermenü vor.
• Drücken Sie auf "MENU" am Bedienfeld oder auf der Fernbedienung. Sie kehren daraufhin zum Hauptmenü zurück.
• Drücken Sie noch einmal auf "MENU" am Bedienfeld oder auf der Fernbedienung, um das OSD-Menü zu schließen. Das OSD-Menü wird geschlossen und der Projektor speichert automatisch die neuen Einstellungen.

Farbe

Anzeigemodus	Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen.●Hell: Zum Optimieren der Helligkeit.●Präsentation: Für Meeting-Präsentationen mit erhöhter Helligkeit.●Standard: Für die normale Umgebung.●Video: Für Videowiedergaben in einer hellen Umgebung.●Bild: Für Grafiken.●Spiel: Für Spiele.●Ausbildung: Zum Schulungseinsatz.●Benutzer: Benutzerdefinierte Einstellungen.
Wandfarbe	Hier wählen Sie eine der Wand entsprechende Farbe aus. Es stehen Ihnen die Optionen Weiß, Hellgelb, Hellblau, Rosa und Dunkelgrün zur Auswahl. Die Farbabweichung infolge der Wandfarbe wird abgeglichen, um den richtigen Bildfarbton anzuzeigen.
Helligkeit	Hier stellen Sie die Bildhelligkeit ein.●Drücken Sie auf , um das Bild dunkler zu machen.●Drücken Sie auf , um das Bild heller zu machen.
Kontrast	Hier wird der Unterschied zwischen dem hellsten und dem dunkelsten Teil des Bildes festgelegt. Die Einstellung des Kontrasts verändert die Schwarz- und Weißanteile im Bild.●Drücken Sie auf , um den Kontrast zu verringern.●Drücken Sie auf , um den Kontrast zu erhöhen.
Farbtemperatur	Hier stellen Sie die Farbtemperatur ein. Bei einer höheren Farbtemperatur wirkt das Bild kühler; bei einer niedrigeren Farbtemperatur erscheint es wärmer.
Degamma	Diese Funktion beeinflusst die Anzeige einer dunklen Szene. Mit einem höheren Gammawert erscheint die dunkle Szene heller.
Rot Hier stellen Sie die rote Farbe ein.
Grün Hier stellen Sie die grüne Farbe ein.
Blau Hier stellen Sie die blaue Farbe ein.
Farbsättigung	Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.Drücken Sie auf , um den Anteil der Farbe in dem Bild zu verringern.Drücken Sie auf , um den Anteil der Farbe in dem Bild zu erhöhen.
Farbton	Hier können Sie die Balance der Farben Rot und Grün einstellen.Drücken Sie auf , um den Anteil der grünen Farbe in dem Bild zu erhöhen.Drücken Sie auf , um den Anteil der roten Farbe in dem Bild zu erhöhen.
Dynamic Black (DynamicBlack)	Ist diese Funktion eingeschaltet, stimmt der Projektor den Stromverbrauch der Lampe entsprechend der Helligkeit des projizierten Bildes dynamisch ab. Während der Projektion dunklerer Bilder reduziert sich der Stromverbrauch und der Bildkontrast wird zudem erhöht.

Hinweis: Im Computer-Modus werden die Funktionen "Farbsättigung" und "Farbton" nicht unterstützt.


(X1111)

(X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)

Projektion(X1111)	Front-Tisch: Die werkseitige Standardeinstellung.Front-Decke: Wenn Sie diese Funktion auswählen, kehrt der Projektor das Bild bei deckenmontierter Projektion vertikal um.Rück-Tisch: Bei Auswahl dieser Funktion kehrt der Projektor das Bild bei Anzeige von einem Standort hinter einer transluzenten Leinwand vertikal um.Rück-Decke: Bei Auswahl dieser Funktion kehrt der Projektor das Bild sowohl horizontal als auch vertikal um. Auf diese Weise kann sich der Projektor an der Decke montiert hinter einer transluzenten Leinwand befinden.
Projektions-modus(X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)	Vorne: Dies ist die werkseitige Standardeinstellung.Hinten: Bei dieser Option wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann.
Projektionsort(X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)	Autom.: Die Projektionsposition des Bildes wird automatisch angepasst.TischDecke: Für den Fall, dass der Projektor an der Decke befestigt ist, wird das Bild auf den Kopf gestellt.
Seitenverhältnis	Hier wählen Sie ein bevorzugtes Seitenverhältnis aus.Auto: Diese Option behält das originale Seitenverhältnis des Bildes und maximiert das Bild, um es an den physikalischen horizontalen oder vertikalen Pixeln anzupassen.Vollbild (X1313PW/X1313PWH): Das Bild wird unter voller Einbeziehung der horizontalen und vertikalen Pixel angezeigt.4:3: Das Bild wird an die Leinwand angepasst, skaliert und mit einem Seitenverhältnis von 4:3 angezeigt.16:9: Das Bild wird an die Leinwand angepasst, skaliert und mit einem Seitenverhältnis von 16:9 angezeigt.L.Box (X1313PW/X1313PWH): Behält das ursprüngliche Seitenverhältnis des Signals bei und vergrößert das Bild 1,333fach.
Trapezkorrektur(X1111)	Gleicht die Trapezverzerrung aus, die durch Kippen des Projektors verursacht wurde ( ± 40 Grad).
Autom.Schrägposition(X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)	Diese Funktion korrigiert automatisch die Bildverzerrung, die durch Kippen des Projektors ( ± 40 Grad) entsteht.
Man.Schrägposition(für X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)	Diese Funktion erlaubt Ihnen manuell die Bildverzerrung zu korrigieren, die durch Kippen des Projektors (±40 Grad) entsteht.Die manuelle Trapezkorrekturfunktion ist nicht verfügbar, wenn die automatische Trapezkorrekturfunktion auf "Ein" gestellt ist.
Schärfe	Hier können Sie die Schärfe des Bildes einstellen.Drücken Sie auf , um die Schärfe zu verringern.Drücken Sie auf , um die Schärfe zu erhöhen.
Hor. Position(Horizontale Position)	Drücken Sie auf , um das Bild nach links zu verschieben.Drücken Sie auf , um das Bild nach rechts zu verschieben.
Ver. Position(Vertikale Position)	Drücken Sie auf , um das Bild nach unten zu verschieben.Drücken Sie auf , um das Bild nach oben zu verschieben.
Frequenz	Hier können Sie die Bildwiederholrate des Projektors an die Frequenz Ihrer Computergrafikkarte anpassen. Wenn ein senkrechter flimmernder Streifen auf dem projizierten Bild erscheint, können Sie mit dieser Funktion das Problem lösen.
Abstimmung	Diese Funktion synchronisiert die Anzeigesignalfrequenz mit der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie mit dieser Funktion das Problem lösen.
3D	Wählen Sie zur Aktivierung der 3D-Anzeige, die durch NVIDIA- und TI DLP 3D-Technologie unterstützt wird, "NVIDIA 3D Vision" oder "DLP 3D".NVIDIA 3D Vision (X1111)Wählen Sie dieses Element, wenn Sie eine 3D-Brille von NVIDIA, einen IR-Sender, eine NVIDIA-Grafikkarte und ein NVIDIA-kompatibles 3D-Spiel oder einen 3D-Film mit entsprechendem SW-Player nutzen. Bitte besuchen Sie die NVIDIA-Seite (http://www.nvidia.com/object/3D_Vision_Requirements.html); dort finden Sie Einzelheiten über die Systemkonfiguration.DLP 3DWählen Sie dieses Element, wenn Sie eine 3D-Brille von DLP, eine Quad Buffer-Grafikkarte (NVIDIA, ATI usw.) und eine Datei im HQFS-Format oder eine DVD mit entsprechendem SW-Player nutzen.AusDeaktiviert den 3D-Modus.
3D-Synchr. Umkehren	Wenn Sie beim Tragen der 3D-Brille von DLP ein Einzel- oder überlappendes Bild sehen, müssen Sie möglicherweise „Invertieren“ ausführen, damit die Links-/Rechts-Bildfolge besser übereinstimmt und somit ein korrektes Bild erzielt wird (bei DLP 3D).
3D-Warnmeldung	Wählen Sie zur Anzeige der 3D-Warnmeldung die Option „Ein“.Hinweis: Die 3D-Anzeige ist jetzt aktiviert.1. Stellen Sie sicher, dass die 3D-Signale und die Brille richtig sind.2. Bitte schalten Sie die 3D-Funktion ab, wenn Sie keine 3D-Medien anschauen.3. Wenn die 3D-Anzeige nicht richtig ist, versuchen Sie, 3D-Synchr.-Umkehrung zu aktivieren.4. Die Optionen für den Anzeigemodus sind im 3D-Modus deaktiviert.

Hinweis: Im Videomodus werden die Funktionen "Hor.Trapezkorr.", "Ver. Trapezkorr.", Frequenz" and "Abstimmung" nicht unterstützt.

Hinweis: Die Funktion "Schärfe" wird nicht im Computer-Modus unterstützt.

Hinweis: Unterstützte 3D-Signalfrequenzen:

Typ der Signalquelle Unterstützte Frequenz
Video-/S-Video-/Component-Video	NTSC, PAL
VGA 640 x 480 bei 100 Hz, 640 x 480 bei 120 Hz, 800 x 600 bei 100 Hz, 800 x 600 bei 120 Hz, 1024 x 768 bei 100 Hz, 1024 x 768 bei 120 Hz
DVI
HDMI (PC)
HDMI (Video) NTSC, PAL

Wenn Sie NVIDIA 3D Vision nutzen, laden Sie bitte die aktuellste Version des NVIDIA 3D Vision-Treibers für Ihre Grafikkarte von der NVIDIA-Internetseite herunter und installieren diese, damit die Grafikkarte den Projektor unterstützt.

Er muss die Einstellungen des 3D-Anwendungsprogramms der Grafikkarte zur Korrektur der 3D-Anzeige ändern.

Die SW-Player, wie beispielsweise der Stereoscopic Player und DDD InDef Media Player, unterstützen Dateien im 3D-Format. Sie können diese Player von den nachstehenden Internetseiten herunterladen.

Hinweis: "3D-Synchr. Umkehren" ist nur bei aktivierter 3D-Anzeige verfügbar.

Einstellung

(X1111)

(X1111H/X1211H/X1213PH/X1313PWH)

(X1111A/X1211/X1211S/X1211K/X1213P/X1311KW/X1313PW)

Menü-Pos. Hier stellen Sie die Position des Menüs auf dem Bildschirm ein.
HDMI-Farbbereich(nur X1111H/X1211H/X1213PH/X1313PWH)	Passt den Farbbereich der HDMI-Bilddaten zur Verhinderung von falschen Farbanzeigen an.Auto: Passt den Farbbereich mit Hilfe der Informationen vom Wiedergabegerät automatisch an.Begr. Bereich: Verarbeitet das Eingangsbild als Farbbereich mit begrenzten Daten.Vollst. Ber.: Verarbeitet das Eingangsbild als Farbbereich mit vollständigen Daten.
HDMI-Suchinfo(nur X1111H/X1211H/X1213PH/X1313PWH only)	Passt das Overscan-Verhältnis des HDMI-Bildes auf der Leinwand an.Auto: Passt das Overscan-Verhältnis mit Hilfe der Informationen vom Wiedergabegerät automatisch an.Underscan: Overscan wird nie auf dem HDMI-Bild vorgenommen.Overscan: Overscan wird immer auf dem HDMI-Bild vorgenommen.
Verd. Untertitel	Sie können einen bevorzugten "Verd. Untertitel"-Modus wie CC1, CC2, CC3 oder CC4 auswählen (CC1 zeigt Captions in der Standardsprache Ihrer Region an). Wählen Sie "Aus", um die Funktion "Verd. Untertitel" auszuschalten. Diese Funktion ist nur dann verfügbar, wenn ein Composite-Video- oder S-Video-Eingabesignal gewahlt ist und sein Systemformat NTSC ist.
Sicherheit	SicherheitDieser Projektor bietet dem Verwalter eine nützliche Sicherheitsfunktion, um die Benutzung des Projektors zu verwalten.Drücken Sie auf , um die Einstellung der Funktion"Sicherheit" zu ändern. Wenn die Sicherheitsfunktion aktiviert ist, müssen Sie zuerst das "Administratorkennwort" eingeben, bevor Sie die Sicherheitseinstellung vornehmen können.Die werkseitige Standardeinstellung für das "Administratorkennwort" ist "1234".Wählen Sie "Ein", um die Sicherheitsfunktion zu aktivieren. Sie müssen das Kennwort je nach dem festgelegten "Sicherheitsmodus" eingeben. Einzelheiten hierzu finden Sie in dem Abschnitt "Benutzerkennwort".Wählen Sie "Aus", um den Projektor ohne Kennwortabfrage einschalten zu können.
	Abschaltung (Minuten)Sobald die Funktion "Sicherheit" auf "Ein" eingestellt ist, können Sie die Timeout-Funktion einstellen.Drücken Sie auf , um die Überschreitungszeit zu wählen.Der Bereich kann 10 bis 990 Minuten sein.Nach dem Ablauf der Zeit wird die Eingabe des Kennworts erneut verlangt.Die werkseitige Standardeinstellung der Funktion "Abschaltung (Minuten)" ist "Aus".Sobald die Sicherheitsfunktion aktiviert ist, wird beim Einschalten des Projektors die Eingabe des Kennworts verlangt. Sowohl das "Benutzerkennwort" als auch das "Administratorkennwort" wird in diesem Aufforderungsdialogfenster angenommen.
	BenutzerkennwortDrücken Sie auf , um das "Benutzerkennwort" einzurichten oder zu ändern.Stellen Sie mit Hilfe der Nummerntasten auf der Fernbedienung Ihr Kennwort ein und drücken anschließend auf "MENU", um Ihre Einstellung zu bestätigen.Drücken Sie auf , um die Ziffern zu löschen.Geben Sie erneut das Kennwort für das Feld "Kennwort bestätigen" ein.Das Kennwort sollte 4 bis 8 Ziffern haben.Wenn die Option "Kennwort nur nach Einstecken des Netzsteckers abfragen" gewählt wird, dann wird die Eingabe des Kennworts bei jedem Anschließen des Netzkabels verlangt.Wenn die Option "Kennwort bei jedem Einschalten des Projektors abfragen." gewählt ist, dann wird die Eingabe des Kennworts bei jedem Einschalten des Projektors verlangt.
	AdministratorkennwortSie können das "Administratorkennwort" eingeben, wenn das Dialogfenster "Administratorkennwort eingeben" oder "Kennwort eingeben" erscheint.Drücken Sie auf , um das "Administratorkennwort" zu ändern".Die werkseitige Standardeinstellung für das "Administrator Password [Administratorkennwort]" ist "1234".Falls Sie das Administratorkennwort vergessen, gehen Sie bitte wie folgt vor, um das Administratorkennwort abzurufen:Geben Sie das einmalige, 6-stellige "Universalkennwort", das Sie auf der mit dem Projektor mitgelieferten Sicherheitskarte finden, ein. Der Projektor nimmt dieses einmalige Kennwort immer an, egal wie das Administratorkennwort lautet.Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte verloren gegangen ist.
VGA OUT (Standby)(X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)	Wählen Sie "Ein", um diese Funktion zu aktivieren. Der Projektorkann ein VGA-Signal ausgeben, wenn er im Standbymodus ist und die Anschlüsse VGA IN (oder VGA IN 1) und VGA OUT richtig mit den Geräten verbunden sind.Der Standby-Stromverbrauch wird durch Aktivierendieser Funktion geringmäßig erhöht.
Zurücksetzen	Drücken Sie auf , nachdem Sie "Ja" gewählt haben, um die Anzeigeeinstellungen in allen Menüs auf die werkseitigen Standardwerte zurückzusetzen.

Verwaltung

ECO-Modus	Wählen Sie "Ein", um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, Rauschen zu reduzieren und die Lampenlebensdauer zu verlängern. Wählen Sie "Aus", um in den Normalmodus zu wechseln.
Große Höhe	Wählen Sie "Ein", um den Modus "Große Höhe" zu aktivieren. Das Gebläse des Projektors wird ununterbrochen mit voller Geschwindigkeit betrieben, um den Projektor abzukühlen, wenn diese Funktion eingeschaltet ist.
Abschaltmodus	Sofort aus: Durch zweimaliges Drücken des Ein-/ Ausschalters können Sie den Projektor ohne Kühlung durch das Gebläse sofort ausschalten.Sofort fortsetzen: Hiermit können Sie den Projektor innerhalb von 2 Minuten sofort neu starten, nachdem er ausgeschaltet wurde.
Auto-Aus (Minuten)	Der Projektor wird automatisch ausgeschaltet, wenn keine Signaleingabe innerhalb der festgelegten Zeit erkannt wurde.
Lampenstd.	Hier wird die gesamte Betriebszeit der Lampe angezeigt (in Stunden).
Lampenwechsel Erinnerung	Hier entscheiden Sie, ob die Meldung zur Erinnerung an das Auswechseln der Lampe angezeigt werden soll. Diese Meldung wird angezeigt, wenn die verbleibende Lebensdauer der Lampe 30 Stunden erreicht hat.
Reset Lampe	Wählen Sie "Ja" und drücken dann die Taste ,m die Betriebszeit der Lampe auf 0 zurückzusetzen.

Audio

(nur X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)

Lautstärke	Drücken Sie auf, um die Lautstärke zu verringern.Drücken Sie auf, um die Lautstärke zu erhöhen.
Stumm	Wählen Sie "Ein", um die Audioausgabe verstummen zu lassen.Wählen Sie "Aus", um die Lautstärke wiederherzustellen.

Timer

(X1111) (X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)

Timer-Ort Hier stellen Sie die Position des Timers auf dem Bildschirm ein.
Timer-Start(oder Stopp)	Drücken Sie auf , um den Timer zu starten oder zu beenden.
Timer-Intervall(Minuten)	Drücken Sie auf oder , um die Timer-Periode einzustellen.
Timer-Lautstärke(X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH)	Diese Funktion erlaubt Ihnen die Lautstärke der Benachrichtigung beim Starten und Beenden der Timerfunktion einzustellen.
Timer-Anzeige	Drücken Sie auf oder , umleinen Timer-Anzeigemodus auszuwählen.

Sprache

Sprache

Hier können Sie eine Sprache für die OSD-Menüs auswählen.Verwenden Sie oder , um eine bevorzugte Sprache auszuwählen.•Drücken Sie auf , um ihre Auswahl zu bestätigen.

Anhang

Fehlerbehebung

Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt.

Bildprobleme und Lösungen

# Problem Lösung
1 Es wird kein Bild angezeigt.	Stellen Sie sicher, dass sämtliche Kabel wie im Abschnitt "Inbetriebnahme" beschrieben richtig verbunden sind.Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder abgebrochen sind.Überprüfen Sie, ob die Projektionslampe richtig installiert ist. Lesen Sie hierzu den Abschnitt "Auswechseln der Lampe".Überprüfen Sie, ob die Objektivabdeckung entfernt und der Projektor eingeschaltet wurde.
2 Bild nur teilweise, rollend oder falsch angezeigt (beim PC, Windows 95/98/2000/XP/Win7/Vista)	Drücken Sie auf "RESYNC" am Bedienfeld oder auf der Fernbedienung.Im Fall eines falsch angezeigten Bildes:Öffnen Sie "Arbeitsplatz" > "Systemsteuerung" und klicken dann doppelt auf das "Anzeige"-Symbol.Wählen Sie den Registerreiter "Einstellungen".Stellen Sie sicher, dass die Anzeigeauflösungseinstellung 1600 x 1200, 1920 x 1080 oder weniger beträgt.Klicken Sie auf die Schaltfläche "Erweitert...".Falls das Problem bestehen bleibt, muss auch die Einstellung des verwendeten Monitors wie folgt geändert werden:Stellen Sie sicher, dass die Anzeigeauflösungseinstellung 1600 x 1200, 1920 x 1080 oder weniger beträgt.Klicken Sie auf die Schaltfläche "Ändern" auf der Registerkarte "Monitor".Klicken Sie auf "Alle Geräte anzeigen" > "Standardmonitortypen" im Feld "Hersteller" und dann die benötigte Auflösung aus dem "Modelle"-Feld.Stellen Sie sicher, dass die Anzeigeauflösungseinstellung des Monitors 1600 x 1200, 1920 x 1080 oder weniger beträgt.

3 Bild	nur teilweise, rollend oder falsch angezeigt (Bei Notebooks)	Drücken Sie auf "RESYNC" am Bedienfeld oder auf der Fernbedienung.Im Fall eines falsch angezeigten Bildes:Führen Sie zuerst die oben beschriebenen Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus.Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B. auf [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]Wenn Sie Probleme bei der Änderung der Auflösung haben oder das Bild am Monitor hängen bleibt, sollten Sie alle Geräte inklusive des Projektors neu starten.
4 Der	Bildschirm des Notebook-Computers zeigt die Präsentation nicht an.	Bei Verwendung eines Notebook-PCs mit Microsoft®Windows®: Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Wie Sie den Notebook-Bildschirm aktivieren, erfahren Sie von der Dokumentation Ihres Notebooks.Bei Verwendung eines Notebooks mit dem Betriebssystems von Apple®Mac®: Öffnen Sie "Display" unter "System Preference" und stellen "Video Mirroring" auf "On".
5 Das	Bild wackelt oder flimmert.	Korrigieren Sie das Bild über die Funktion "Bild". Lesen Sie hierzu den Abschnitt "Bildeinstellungen".Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.
6 Das	Bild hat einen senkrechten flimmernden Streifen.	Ändern Sie die Einstellung der Funktion "Frequenz". Lesen Sie hierzu den Abschnitt "Bild".Überprüfen Sie den Anzeigemodus der Grafikkarte und ändern ihn gegebenenfalls in einen mit diesem Projektor kompatiblen Modus.
7 Das	Bild ist unscharf.	Stellen Sie sicher, dass die Objektivabdeckung entfernt ist.Stellen Sie die Bildschärfe über den Fokusring des Projektors ein.Vergewissern Sie sich, dass die Projektionsleinwand innerhalb des erforderlichen Abstands aufgestellt ist:X1111/X1111H/X1111A/X1211/X1211H/X1211K/X1213P/X1213PH: 1,5 bis 11,3 Meter (4,9 bis 37 Fuß)X1311KW/X1313PW/X1313PWH: 1,3 bis 9,7 Meter (4,3 bis 32 Fuß)X1211S: 0,9 bis 5,5 Meter (3 bis 18 Fuß)Weitere Informationen sind im Abschnitt "So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors" angegeben.

8 Das Bild ist bei einer DVD-Wiedergabe im "Breitbild"-Format langgestreckt.	Wenn Sie eine DVD wiedergeben, die im anamorphen oder 16:9-Seitenverhältnis kodiert ist, müssen Sie gegebenenfalls die folgenden Einstellungen vornehmen:• Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in 4:3.• Wenn das Bild auch dann noch langgestreckt ist, müssen Sie das Seitenverhältnis ändern. Bitte stellen Sie auf Ihrem DVD-Player das Seitenverhältnis auf 16:9 (Breitbild) ein.
9 Bild zu klein oder zu groß	• Bedienen Sie den Zoomregler oben auf dem Projektor.• Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.• Drücken Sie auf "MENU" am Bedienfeld oder auf der Fernbedienung. Sehen Sie im Abschnitt "Bild" > "Seitenverhältnis" nach und probieren es mit verschiedenen Einstellungen.
10 Das Bild hat schräge Seiten	• Ändern Sie, wenn möglich, die Position des Projektors, so dass er in der Mitte und unterhalb der Leinwand steht.• Drücken Sie die Trapezkorrekturtasten am Bedienfeld oder auf der Fernbedienung, bis das Bild rechteckig erscheint.• Drücken Sie auf "MENU" am Bedienfeld oder auf der Fernbedienung, um das OSD-Menü zu öffnen. Gehen Sie zu "Bild" > "Autom". Trapezkorr. oder "Bild" > "Manu". Trapezkorr.", um Einstellungen vorzunehmen.
11 Das Bild ist falsch herum.	• Wählen Sie "Bild" > "Projektionsmodus" und dann "Bild" > "Projektionsort" im OSD Menü und ändern die Projektionsrichtung.

Probleme mit dem Projektor

# Zustand Lösung
1 Der Projektor reagiert auf keine Steuerung	Schalten Sie, wenn möglich, den Projektor aus, ziehen das Netzkabel heraus und warten für mindestens 30 Sekunden, bevor Sie das Netzkabel wieder anschließen.
2 Die Lampe erlischt oder macht einen Knall.	Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt "Auswechseln der Lampe", um die Lampe auszuwechseln.

OSD-Meldungen

# Zustand Lösung
1 Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht.

Liste mit LED- und Alarm-Definitionen

LED-Meldungen

Meldung Betriebs-LED LED			"LAMP"	LED "TEMP"
Standby (Netzkabel angeschlossen)	V	-	-
Netzschalter EIN -- V -- --
Lampen-Neuversuch -- Schnell		blinkend	-- --
Ausschalten (Abkühl-Modus)	Schnell blinkend	-- -- --
Ausschalten (Abkühlung fertig)	V	-	-
Fehler (Überhitzung) -- V -- V
Fehler (Gebläse versagt)	-- V --	Schnell		blinkend
Fehler (Lampe versagt)	-- V V --
Fehler (Farbrad versagt)	-- V	Schnell	blinkend	--

Auswechseln der Lampe

Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel.

Ziehen Sie anschließend die Lampe heraus.

Der Projektor erkennt automatisch die Betriebszeit der Lampe. Wenn das Ende der Lampenlebensdauer naht, wird die Meldung "Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. Auswechseln empfohlen

Auswechseln empfohlen." Wechseln Sie bitte schnellstmöglich die Lampe aus, wenn Sie diese Meldung sehen. Stellen Sie sicher, dass sich der Projektor mindestens 45 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln.

Warnung: Das Lampenfach ist heiß! Lassen Sie das Gerät abkühlen, bevor Sie die Lampe auswechseln!

So entfernen Sie die Lampe:

1 Schalten Sie den Projektor aus, indem Sie den Stromschalter drücken.

2 Lassen Sie den Projektor mindestens 45 Minuten lang abkühlen.

3 Trennen Sie das Gerät vom Stromnetz.

4 Lösen Sie die Abdeckungsschraube mithilfe eines Schraubenziehers. (Abbildung #1)

5 Drücken Sie die Abdeckung nach oben und nehmen Sie sie ab.

6 Entfernen und entsorgen Sie den Schutzstreifen der Lampe (Abbildung #2).

7 Entfernen Sie die Befestigungsschrauben des Lampenmoduls (Abbildung #3).

8 Ziehen Sie den Griff nach oben, so dass dieser hoch steht. Ziehen Sie das Lampenmodul mit Nachdruck heraus (Abbildung #4).

Bitte befolgen Sie beim Ersetzen des Lampenmoduls durch eine neue Lampe die Abbildungen #5 # . 8

Warnung: Achten Sie darauf, dass Sie weder das Lampenmodul fallen lassen noch die Birne anfassen, um Verletzungen zu vermeiden. Die Birne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt.

Deckenmontage

Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten:

1 Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an.

Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben.

2 Bringen Sie mit passenden Schrauben die Stange an.

3 Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen.

Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten. Verwenden Sie gegebenenfalls zwei Unterlegscheiben zur zusätzlichen Unterstützung.

4 Bringen Sie das Halteblech an der Stange an.

5 Verstellen Sie gegebenenfalls den Winkel und die Position.

Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 3 mm sind in der Schraubentüte beigelegt.

Modelle Schraubentyp B	Unterlegscheibentyp
	Durchmesser (mm)	Länge (mm) Groß Klein
X1111/X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH	3	2	5	V

Technische Daten

Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben.

Projektionssystem	DLP ^TM
Auflösung	• X1111/X1111H/X1111A:Nativ: SVGA (800 x 600)Maximum: UXGA (1600 x 1200), 1080p (1920 x 1080)• X1211/X1211H/X1211S/X1211K/X1213P/X1213PH:Nativ: XGA (1024 x 768)Maximum: UXGA (1600 x 1200), 1080p (1920 x 1080)• X1311KW/X1313PW/X1313PWH:Nativ: WXGA (1280 x 800)Maximum: UXGA (1600 x 1200), 1080p (1920 x 1080)
Computerkompatibilität Weitere Informationen sind im Abschnitt "Kompatible Modi" angegeben.
Videokompatibilität NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Seitenverhältnis	• X1111/X1111J/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH:4:3 (nativ), 16:9• X1311KW/X1313PW/X1313PWH:4:3, 16:9, Vollbild, Letter Box
Mögliche Anzeigefarben 1,07 Milliarden Farben
Projektionsobjektiv	• X1111/X1111H/X1111A/X1211/X1211H/X1211K/X1213P/X1213PH:F = 2,56 - 2,8, f = 21,00 mm - 23,00 mm,1:1,1 Manuelles Zoomen und manuelles Fokussieren• X1211S:F = 2,6 - 2,78, f = 10,20 mm - 12,24 mm,1:1,2 Manuelles Zoomen und manuelles Fokussieren• X1311KW/X1313PW/X1313PWH:F = 2,56 - 2,8, f = 21,00 mm - 23,00 mm,1:1,1 Manuelles Zoomen und manuelles Fokussieren
Projektionsbildschirmgröße (diagonal)	• X1111/X1111H/X1111A/X1211/X1211H/X1211K/X1213P/X1213PH:35" (89 cm) - 159" (404 cm)• X1211S:32" (81 cm) - 195" (495 cm)• X1311KW/X1313PW/X1313PWH:42" (107 cm) - 186" (472 cm)
Projektionsentfernung	• X1111/X1111H/X1111A/X1211/X1211H/X1211K/X1213P/X1213PH:4,9' (1,5 m) - 37' (11,3 m)• X1211S:3' (0,9 m) - 18' (5,5 m)• X1311KW/X1313PW/X1313PWH:4,3' (1,3 m) - 32' (9,7 m)
Projektionsfaktor	• X1111/X1111H/X1111A/X1211/X1211H/X1211K/X1213P/X1213PH: 53" @ 2 m (1,86 - 2,04 : 1)• X1211S: 55" @ 1 m (0,9 - 1,08 : 1)• X1311KW/X1313PW/X1313PWH: 63" @ 2 m (1,5 - 1,65 : 1)
Horizontale Scanrate 31 - 99 kHz
Vertikale Bildwiederholrate 48 - 120 Hz
Trapezkorrektur	• X1111:+/-40 Grad (vertikal ), manuell• X1111H/X1111A/X1211/X1211H/X1211S/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH:+/-40 Grad (vertikal ), manuell & automatisch
Digitales Zoomen 2 x
Audio	• X1111: N/A• X1111A/X1211/X1211S/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH: 2W x 1• X1111H/X1211H: 10W x 1
Gewicht	• X1111/X1111H/X1111A/X1211/X1211H/X1211K/X1213P/X1213PH/X1311KW/X1313PW/X1313PWH:Approximate 2,6 kg (5,73 lbs.)• X1211S: Approximate 2,7 kg (5,95 lbs.)
Abmessungen (B x T x H) 280 x 230 x 84 mm (11,0" x 9,1" x 3,3")
Stromversorgung Universalnetzeingang 100 - 240 V, Eingabefrequenz50/60 Hz
Stromverbrauch (typisch)	• X1111/X1111H/X1111A/X1211/X1211H/X1211S/X1311KW: 287 W• X1211K: 291 W• X1213P/X1213PH/X1313PW/X1313PWH: 348 W
Betriebstemperatur 0°C bis 35°C / 32°F bis 95°F
E/A-Anschlüsse	Netzanschluss x 1RS232 x 1VGA-Eingang x 1Composite Video x 1S-Video x 1Die folgenden Elemente gibt es nur in der X1111A/X1211/X1213P/X1211S/X1211K/X1311KW/X1313PW3,5 mm Audioeingang x 13,5 mm Audioausgang x 1VGA-Eingang x 2VGA-Ausgang x 1USB (Typ mini B) x 1Folgendes gilt nur für X1111H/X1211H/X1213PH/X1313PWH.HDMI 1,3-Eingang x 1
Standardlieferumfang	Netzkabel x 1VGA-Kabel x 1Composite-Videokabel x 1Fernbedienung x 1Batterien x 2 (für Fernbedienung)Benutzerhandbuch (CD-ROM) x 1Schnellstartanleitung x 1Sicherheitskarte x 1
Zubehör (optional)	Composite-Videokabel x 1Tragetasche x 1Staubfilter x 1

* Das Design und die technischen Daten können ohne Ankündigung geändert werden.

Kompatible Modi

1 VGA analog - PC-Signal

Modus Auflösung V.Frequenz [Hz] H.Frequenz [kHz]
VGA 640 x 480		60 31,47
		72 37,86
		75 37,50
		85 43,27
		120 61,91
SVGA 800 x 600		56 35,20
		60 37,88
		72 48,08
		75 46,88
		85 53,67
		120 77,42
XGA 1024 x 768		60 48,36
		70 56,48
		75 60,02
		85 68,67
		120 98,96
SXGA	1152 x 864	70 63,80
		75 67,50
		85 77,10
	1280 x 1024	60 63,98
		72 76,97
		75 79,98
		85 91,15
QuadVGA	1280 x 960 60	60,00
	1280 x 960 75	75,00
SXGA+ 1400 x 1050 60 65,32
UXGA 1600 x 1200 60 75,00
PowerBook G4	640 x 480 60	31,50
	640 x 480 66,6	(67) 35,00
	800 x 600 60	37,88
	1024 x 768 60	48,36
	1152 x 870 75	68,68
	1280 x 960 75	75,20
i Mac DV(G3) 102	4 x 768 75 60,30
WXGA	1280 x 768 60	47,78
	1280 x 768 75	60,29
	1280 x 768 85	68,63
	1280 x 720 60	44,80
	1280 x 800 60	49,60
	1440 x 900 60	55,90
	1680 x 1050 60	65,30
	1366 x 768 60	47,71
	1920 x 1080-RB	60 66,60
	1920 x 1080-EIA	60 66,60
	1024 x 600 60	37,30

2 HDMI – PC-Signal (Für X1111H/X1211H/X1213PH/X1313PWH)

Modi Auflösung V.Frequenz [Hz]		H.Frequenz [kHz]
VGA	640 x 480	60 31,47
		72 37,86
		75 37,50
		85 43,27
		120 61,91
	720 x 400	70 31,47
		85 37,93
SVGA 800 x 600		56 35,20
		60 37,88
		72 48,08
		75 46,88
		85 53,67
		120 77,43
XGA 1024 x 768		60 48,36
		70 56,48
		75 60,02
		85 68,67
		120 98,96
SXGA	1152 x 864	70 63,80
		75 67,50
		85 77,10
	1280 x 1024	60 63,98
		72 76,97
		75 79,98
		85 91,15
QuadVGA	1280 x 960 60 60,00
	1280 x 960 75 75,00
SXGA+ 1400 x 1050 60 65,32
UXGA 1600 x 1200 60 75,00
PowerBook G4	640 x 480 60 31,50
	640 x 480 66,6 (67) 35,00
	800 x 600 60 37,88
	832 x 624 75 49,72
	1024 x 768 60 48,36
	1152 x 870 75 68,68
	1280 x 960 75 75,20
i Mac DV(G3) 1024 x 768 75 60,30
WXGA	1280 x 768 60 47,78
	1280 x 768 75 60,29
	1280 x 768 85 68,63
	1280 x 720 60 44,80
	1280 x 800 60 49,60
	1440 x 900 60 55,90
	1680 x 1050 60 65,30
	1366 x 768 60 47,71
	1920 x 1080-RB 60 66,60
	1920 x 1080-EIA 60 66,60
	1024 x 600 60 37,30

3 HDMI – Videosigna (Für X1111H/X1211H//X1213PHX1313PWH)

Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz]
480i	720 x 480(1440 x 480)	59,94 (29,97) 27,00
480p 720 x	480	59,94	31,47
576i	720 x 576(1440 x 576)	50 (25) 27,00
576p 720 x	576 50 31,25
720p 1280	x 720 60 45,00
720p 1280	x 720 50 37,50
1080i 1920	x 1080 60 (30) 33,75
1080i 1920	x 1080 50 (25) 33,75
1080p 1920	x 1080 60 67,50
1080p 1920	x 1080 50 56,26
1080p 1920	x 1080 24 27,00
1080p 1920	x 1080 23,98 26,97

4 YPbPr-Signal

Modi Auflösung V.Frequenz [Hz]			H.Frequenz [kHz]
480i	720 x 480	59,94 15,73
480p	720 x 480	59,94 31,47
576i	720 x 576	50,00 15,63
576p	720 x 576	50,00 31,25
720p	1280 x 720	60,00 45,00
720p	1280 x 720	50,00 37,50
1080i	1920 x 1080	60,00 33,75
1080i	1920 x 1080	50,00 28,13
1080p	1920 x 1080	60,00 67,5
1080p	1920 x 1080	50,00 56,26
1080p	1920 x 1080	24,00 27,00
1080p	1920 x 1080	23,98 26,97

5 Video-, S-Videosignal

Modi	V.Frequenz [Hz]	H.Frequenz [kHz]	fsc (MHz)
NTSC	15,73 60		3,58
PAL	15,63 50		4,43
SECAM	15,63 50		4,25 oder 4,41
PAL-M	15,73 60		3,58
PAL-N	15,63 50		3,58
PAL-60 15,73 60			4,43
NTSC4.43 15,73 60			4,43

Bestimmungen und Sicherheitshinweise

FCC-Erklärung

Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
  • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Hinweis: Abgeschirmte Kabel

Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden.

Hinweis: Peripheriegeräte

Nur die Peripheriegeräte (Ein-/Ausgabegeräte, Endgeräte, Drucker etc.), die für die Konformität mit den Klasse B-Grenzwerten zertifiziert wurden, dürfen mit diesem Gerät verbunden werden. Der Betrieb mit nicht zertifizierten Peripheriegeräten kann Störungen im Radio- oder Fernsehempfang verursachen.

Achtung

Durch Änderungen oder Modifikationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die von der Federal Communications Commission erteilte Gerätebetriebsbefugnis des Benutzers ungültig werden.

Das Gerät darf keine schädlichen Störungen verursachen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen. (2) Das Gerät muss störfest gegen aufgenommene Störungen sein. Das betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

Hinweis: Für Benutzer in Kanada

Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen ICES-003.

Konformitätserklärung für EU-Länder

Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt.

Konform mit der russischen gesetzlichen Zertifizierung

ME61

Rechtliche Erklärung zu Funkgeräten

Hinweis: Die folgenden rechtlichen Informationen gelten nur für Modelle mit drahtlosen LAN- und/oder Bluetooth-Funktionen.

Allgemein

Das Produkt erfüllt alle Anforderungen der Hochfrequenz- und Sicherheitsstandards in allen Ländern bzw. Regionen, in denen seine drahtlose Nutzung genehmigt ist. Je nach den Konfigurationen enthält das Produkt möglicherweise drahtlose Funkgeräte (wie z.B. WLAN- und/oder Bluetooth-Module).

Betrieb unterliegt den folgenden zwei Bedingungen:

1. Das Gerät darf keine schädlichen Störungen verursachen.
2. Das Gerät muss störfest gegen aufgenommene Störungen sein. Dies betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

b Betrieb im 2,4 GHz-Bereich

Um Radiointerferenzen am lizenzierten Service zu verhindern, sollte dieses Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung.

Liste mit zutreffenden Ländern

Dieses Gerät darf nur unter strengster Einhaltung der Richtlinien und Beschränkungen im Land, in dem es eingesetzt wird, benutzt werden. Weitere Informationen erhalten Sie bei einer Stadtverwaltung in dem Land, in dem Sie das Produkt einsetzen. Eine aktuelle Länderliste finden Sie unter http://ec.europa.eu/enterprise/rtte/implem.htm.

CE
