P1650 - Vidéo-projecteur ACER - Kostenlose Bedienungsanleitung

Produkttyp	Digital-Projektor
Marke	Acer
Modell	P1650
Auflösung	1024 x 768 (XGA)
Helligkeit	3400 ANSI-Lumen
Kontrastverhältnis	20000:1
Lampenlebensdauer	5000 Stunden (Standard) / 10000 Stunden (Eco)
Gewicht	2,5 kg
Abmessungen (B x T x H)	32,0 x 24,0 x 9,0 cm
Stromverbrauch	250 W (max.)
Eingänge	HDMI, VGA, USB, Audio
Trapezkorrektur	Manuell, vertikal ±40°
Zoom	1,1x manuell
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel
Sicherheit	Nicht direkt in die Linse blicken; Gerät nicht öffnen
Ersatzteile	Lampe, Filter
Reparatur	Nur durch autorisiertes Fachpersonal

Häufig gestellte Fragen - P1650 ACER

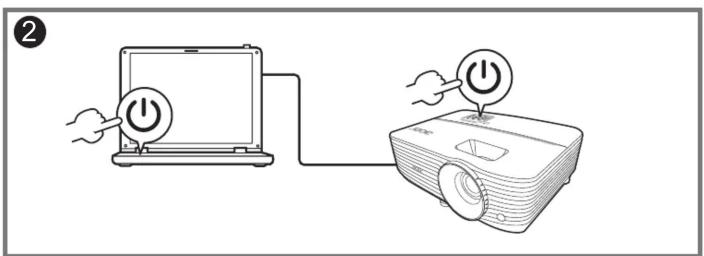

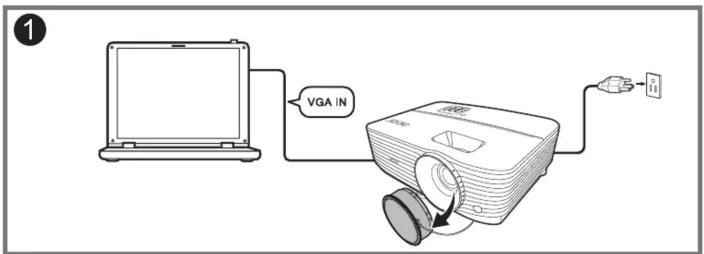

Wie schließe ich den Projektor an meinen Laptop an?

Verwenden Sie ein HDMI-Kabel oder VGA-Kabel, um den Projektor mit Ihrem Laptop zu verbinden. Schalten Sie beide Geräte ein und wählen Sie die richtige Eingangsquelle am Projektor.

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie den Filterdeckel, nehmen Sie den Filter heraus und reinigen Sie ihn mit einem Staubsauger oder spülen Sie ihn mit Wasser aus (vollständig trocknen lassen). Setzen Sie ihn danach wieder ein.

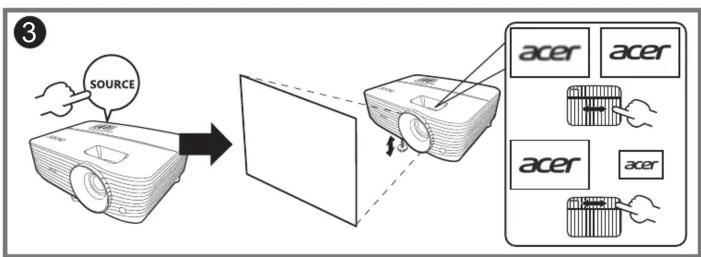

Was tun, wenn das Bild unscharf ist?

Drehen Sie am Fokusring am Objektiv, um das Bild zu schärfen. Stellen Sie sicher, dass der Projektor den richtigen Abstand zur Leinwand hat (siehe Handbuch).

Wie ersetze ich die Lampe?

Schalten Sie das Gerät aus und warten Sie, bis es abgekühlt ist. Entfernen Sie die Lampenabdeckung, lösen Sie die Schrauben und tauschen Sie die alte Lampe gegen eine neue Ersatzlampe aus. Achten Sie auf die richtige Ausrichtung.

Kann ich den Projektor an der Decke montieren?

Ja, der Projektor ist für die Deckenmontage geeignet. Verwenden Sie eine kompatible Halterung und befestigen Sie diese sicher an der Decke. Entfernen Sie die Füße, bevor Sie die Halterung anbringen.

Welche Auflösung wird unterstützt?

Der Projektor unterstützt nativ 1024x768 (XGA) und kann Signale bis zu 1920x1080 (Full HD) skalieren.

Warum schaltet sich der Projektor während des Betriebs aus?

Mögliche Ursachen sind Überhitzung (prüfen Sie Lüfter und Filter) oder ein Lampenproblem. Lassen Sie das Gerät abkühlen und überprüfen Sie die Statusanzeigen.

Wie stelle ich die Trapezkorrektur ein?

Drücken Sie die Taste Keystone auf der Fernbedienung oder am Gerät und passen Sie die vertikale Verzerrung mit den Pfeiltasten an, bis das Bild rechteckig ist.

Welche Sicherheitshinweise sollte ich beachten?

Blicken Sie nicht direkt in die Linse, wenn der Projektor eingeschaltet ist. Stellen Sie das Gerät auf eine stabile Oberfläche und sorgen Sie für ausreichende Belüftung. Ziehen Sie bei längerem Nichtgebrauch den Netzstecker.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf der Unterseite des Projektors neben dem Typenschild. Sie wird für Support und Garantieansprüche benötigt.

BEDIENUNGSANLEITUNG P1650 ACER

P/N: 4J.3TU01.001

SPECIFICATIONS

Projection system	DLP ^TM
Resolution • H6530BD/E352D/HE-823J/GM522/VH-422:
	Native: 1080p (1920 x 1080)Maximum: WUXGA (1920 x 1200) (supports reduce blanking only)
	• P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:
	Native: WUXGA (1920 x 1200)Maximum: WUXGA (1920 x 1200) (supports reduce blanking only)
Computer compatibility IBM PC and compatibles, Apple Macintosh, iMac and VESA standards: VGA, SVGA, XGA, SXGA, SXGA+, WXGA, WXGA+, WSXGA+, HD720, HD1080, WUXGA (VGA source)IBM PC and compatibles, Apple Macintosh, iMac and VESA standards: VGA, SVGA, XGA, SXGA, SXGA+, WXGA, WXGA+, HD720, HD1080, WUXGA (HDMI source)
Video compatibility NTSC (3.58/4.43), PAL (M/N), PAL 60, SECAM, HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Aspect ratio Auto, 4:3, 16:9, Full, L.Box
Displayable colors 1.07 billion colors
Projection lens • H6530BD/E352D/HE-823J/GM522/VH-422:
	F = 2 - 2.05, f = 15.85 mm - 17.44 mm,1:1.1 Manual Zoom and Manual Focus
	• P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:F = 1.94 - 2.06, f = 15.57 mm - 18.67 mm,1:1.2 Manual Zoom and Manual Focus
Projection screen size (diagonal)	• H6530BD/E352D/HE-823J/GM522/VH-422:27" - 301" (68.6 cm - 764.5 cm)
	• P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:26" - 290" (66 cm - 736.6 cm)
Projection distance with clear focus	1 m - 11 m
Throw ratio • H6530BD/E352D/HE-823J/GM522/VH-422:
	1.50 - 1.65 (100" ± 3% @ 3.23 m)
	• P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:1.47 - 1.76 (63" ± 3% @ 2 m)
Horizontal scan rate 31 - 135 KHz
Vertical refresh scan rate 48 - 120 Hz
Keystone correction +/-40 Degrees (Vertical), Manual & Auto
Digital zoom 0.8 - 2 X

Audio • X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525/H6530BD/

E352D/HE-823J/GM522/VH-422:

3W speaker x 1

• P1650/M366/PE-WU46/PR620/MF-520:

10W speaker x 1

Weight	Approximate 3.5 kg (7.72 lbs.)
Dimensions(W x D x H)	343 x 258 x 112 mm (11.8" x 8.7"x 3.6")343 x 258 x 124.6 mm (11.8" x 8.7"x 4.1") (with tilt adjusting wheels)
Power supply	Universal AC input 100 - 240 V, input frequency 50/60 Hz

Power consumption • H6530BD/E352D/HE-823J/GM522/VH-422/P1650/M366/PE-WU46/

PR620/MF-520:

Standard mode: 260 W @100 VAC

ECO mode: 220 W @ 100 VAC

Standby mode: < 0.5 W

• X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:

Standard mode: 310 W @100 VAC

ECO mode: 240 W @ 100 VAC

Standby mode: < 0.5 W

Operating temperature	0°C to 40°C / 32°F to 104°F
I/O connectors	H6530BD/E352D/HE-823J/GM522/VH-422:Power socket x 1USB Type A (DC 5V OUT) x 1VGA input x 1VGA output x 1RS232 x 13.5 mm audio jack input x 13.5 mm audio jack output x 1Composite video x 1HDMI x 1	P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:Power socket x 1USB Type A (DC 5V OUT) x 1VGA input x 2VGA output x 1RS232 x 13.5 mm audio jack input x 13.5 mm audio jack output x 1Composite video x 1HDMI/MHL x 1HDMI x 1

Note:
- The specifications listed above are subject to change without notice.
- For final specifications, please refer to Acer's published marketing specifications.
- Find manuals and other documents for your Acer product on the official Acer support website.

Scan to get user's manual.
