Produkttyp	Videoprojektor (DLP)
Modell	Acer P6200
Auflösung (nativ)	XGA (1024 x 768)
Maximale Auflösung	UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)
Projektionssystem	Single-Chip DLP®
Objektiv	F = 2,5 – 2,93, f = 15,98 – 21,42 mm, 1,36× manueller Zoom
Bildgröße (diagonal)	66 – 762 cm (26 – 300 Zoll)
Projektionsentfernung	1,0 – 8,6 m
Lampentyp	310 W, vom Benutzer austauschbar
Lampenlebensdauer	Ca. 3000 Stunden (Normal), 4000 Stunden (ECO) (typisch)
Helligkeit	Hohe Helligkeit (keine genaue Angabe, typisch ca. 4000 ANSI-Lumen)
Kontrastverhältnis	Hohes Kontrastverhältnis (keine genaue Angabe, typisch 10.000:1)
Audio	2 × 10 W Lautsprecher
Anschlüsse	2× VGA-Eingang, 1× VGA-Ausgang, 1× Composite, 1× S-Video, 1× YPbPr/YCbCr, 2× HDMI (1× MHL), 1× RS232, 1× Mini-USB, 1× Audioeingang, 1× Mikrofon, 1× Audioeingang (Cinch), 1× Audioausgang, 1× 5V USB-Ausgang, 1× 12V Gleichspannungsausgang, 1× RJ45 LAN, 1× HDBaseT (nur P6600-Serie)
Stromversorgung	100 – 240 V AC, 50/60 Hz, Auto-Umschaltung
Leistungsaufnahme	Normal: 315 W ±10%, ECO: 260 W ±10%, Standby: < 0,5 W
Abmessungen (B × T × H)	373 mm × 223,4 mm × 100,5 mm
Gewicht	4,5 kg
Betriebstemperatur	0 °C bis 40 °C
3D-Funktion	DLP Link™, Blu-ray 3D, nVidia 3DTV Play
Besonderheiten	LumiSense+, Acer ColorBoost, automatische Trapezkorrektur, Kabelmanagement, LAN-Webverwaltung
Wartung	Staubfilter alle 1000 Betriebsstunden reinigen, Lampe vom Benutzer austauschbar
Sicherheitshinweise	Nie direkt ins Objektiv blicken, Netzstecker vor Reinigung ziehen, ausreichende Belüftung (50 cm Abstand), nicht in feuchter/staubiger Umgebung betreiben
Lieferumfang	Projektor, Netzkabel, VGA-Kabel, Fernbedienung mit Batterien, Bedienungsanleitung, Kurzanleitung, Sicherheitskarte, Kabelmanagementabdeckung, Staubfilter (optional), Tragetasche (optional)

Häufig gestellte Fragen - P6200 ACER

Wie schalte ich den Acer P6200 Projektor ein?

Stellen Sie sicher, dass Netz- und Signalkabel angeschlossen sind. Drücken Sie die Ein/Aus-Taste am Bedienfeld oder auf der Fernbedienung. Die Betriebs-LED leuchtet dann blau. Schalten Sie die Signalquelle ein – der Projektor erkennt sie automatisch.

Wie schalte ich den Projektor aus?

Halten Sie die Ein/Aus-Taste gedrückt, bis die Meldung „Bitte erneut den Stromschalter drücken“ erscheint. Drücken Sie dann noch einmal. Der Lüfter läuft zur Kühlung etwa 2 Minuten weiter (nur im Sofortforts.-Modus). Ziehen Sie den Netzstecker erst, wenn die Betriebs-LED dauerhaft rot leuchtet.

Wie stelle ich die Bildgröße und Schärfe ein?

Verwenden Sie den Zoomhebel oben am Projektor zur Größenanpassung und den Fokusring für die Schärfe. Die optimale Entfernung finden Sie in der Tabelle im Handbuch (z. B. für 70 Zoll: 2,0 m bei maximalem Zoom).

Wie reinige ich den Staubfilter des Projektors?

Schalten Sie den Projektor aus, ziehen Sie den Netzstecker und lassen Sie ihn 30 Minuten abkühlen. Ziehen Sie den Staubfilter heraus (siehe Abbildung im Handbuch) und reinigen Sie ihn mit einem kleinen Staubsauger. Wiederholen Sie dies alle 1000 Betriebsstunden.

Wie wechsle ich die Lampe des Acer P6200?

Schalten Sie den Projektor aus, ziehen Sie den Netzstecker und warten Sie mindestens 45 Minuten Abkühlung. Lösen Sie die Schraube der Lampenabdeckung, schieben Sie die Abdeckung ab, entfernen Sie die Schraube des Lampenmoduls, ziehen Sie den Stecker und dann das Modul heraus. Setzen Sie eine neue Lampe (310 W) ein und schließen Sie alles wieder an. Führen Sie im OSD-Menü unter „Verwaltung“ die „Reset Lampe“-Funktion aus.

Wie verbinde ich externe Geräte mit dem Projektor?

Der Projektor bietet diverse Anschlüsse: VGA für Computer, HDMI (einer mit MHL) für digitale Quellen, Composite und S-Video für ältere Geräte, sowie USB und LAN. Schließen Sie das passende Kabel an und wählen Sie die Quelle über die Source-Taste.

Wie aktiviere ich die 3D-Funktion?

Stellen Sie im OSD-Menü unter „3D“ die Option auf „Ein“ ein. Sie benötigen eine DLP-Link-3D-Brille, eine 3D-fähige Quelle (z. B. Blu-ray 3D) und ggf. eine 120-Hz-Grafikkarte. Bei falscher Darstellung ändern Sie die „3D-L/R-Umkehrung“ oder das 3D-Format.

Was bedeuten die LED-Anzeigen am Projektor?

Die Betriebs-LED leuchtet blau bei eingeschaltetem Projektor, rot im Standby und blinkt während der Abkühlung. Die Temperatur-LED leuchtet rot bei Überhitzung, die Lampen-LED bei Lampenfehlern. Eine genaue Liste finden Sie im Handbuch unter „Liste mit LED- und Alarm-Definitionen“.

Wie setze ich die Lampenbetriebsstunden zurück?

Gehen Sie im OSD-Menü zu „Verwaltung“ und wählen Sie „Reset Lampe“. Bestätigen Sie mit „Ja“. Dies ist nach dem Austausch der Lampe notwendig, damit der Zähler wieder bei null beginnt.

Kann ich den Projektor an der Decke montieren?

Ja, der Projektor unterstützt die Deckenmontage. Verwenden Sie das optionale Acer Deckenmontageset. Bohren Sie vier Löcher, befestigen Sie die Basis, montieren Sie die Halterung und schrauben Sie den Projektor fest. Achten Sie auf ausreichende Belüftung (50 cm Abstand zur Wand). Im OSD-Menü unter „Bild“ -> „Projektion“ stellen Sie die Ausrichtung ein.

BEDIENUNGSANLEITUNG P6200 ACER

Acer-Projektor Bedienungsanleitung Erste Ausgabe: 08/2015

Gelegentliche Änderungen der Informationen in dieser Veröffentlichung behalten wir uns ohne Ankündigung vor. Diese Änderungen werden jeweils in die folgenden Ausgaben dieses Handbuchs, zusätzlicher Dokumente oder Veröffentlichungen übernommen. Diese Firma übernimmt keine Garantie, weder ausdrücklich noch implizit, bezüglich des Inhalts dieses Handbuchs und – ohne darauf beschränkt zu sein – der unausgesprochenen Garantien von Marktgängigkeit und Eignung für einen bestimmten Zweck.

Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.

Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Zustimmung von Acer Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder in anderer Form oder durch andere Verfahren (elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder andere Verfahren) verbreitet werden.

Modellnummer: ____

Seriennummer: ____

Kaufdatum: ____

Gekauft bei: ____

Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber.

„HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken der HDMI Licensing LLC.“

Informationen für Ihre Sicherheit und Ihren Komfort

Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen.

Vor dem Reinigen das Gerät ausschalten

Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. Reinigen Sie das Gerät nur mit einem angefeuchteten Tuch.

Auf den Stecker als Abschaltvorrichtung achten

Befolgen Sie die nachstehenden Richtlinien, wenn Sie die Stromleitung mit dem externen Netzteil verbinden oder davon trennen:

• Installieren Sie das Speisegerät, bevor Sie die Stromleitung mit einer Netzsteckdose verbinden.
• Ziehen Sie die Stromleitung heraus, bevor Sie das Netzteil von dem Projektor trennen.
• Falls das System mehrere Stromquellen hat, dann trennen Sie alle Stromleitungen von den Stromquellen, um die Stromversorgung des Systems abzuschalten.

Auf die Zugänglichkeit achten

Stellen Sie sicher, dass die Netzsteckdose, in die Sie die Stromleitung einstecken, leicht zugänglich ist und sich in der Nähe des Gerätebedieners befindet. Wenn Sie die Stromversorgung des Gerätes abschalten müssen, ziehen Sie bitte unbedingt die Stromleitung aus der Netzsteckdose heraus.

Warnungen!

• Verwenden Sie das Gerät nicht in der Nähe von Wasser.
• Stellen Sie das Gerät nicht auf einen unstabilen Wagen, Ständer oder Tisch. Wenn das Gerät herunterfällt, kann es schwer beschädigt werden.
• Die Schlitze und Öffnungen dienen zur Belüftung, um einen zuverlässigen Betrieb des Gerätes zu gewährleisten und das Gerät vor einer Überhitzung zu schützen. Diese Öffnungen dürfen nicht blockiert oder zudeckt werden. Stellen Sie das Produkt nicht auf ein Bett, Sofa, Teppich oder andere ähnliche Oberflächen, da die Entlüftungsöffnungen dabei blockiert werden können.

Stellen Sie das Gerät nicht in die Nähe oder auf einen Heizkörper bzw. eine Heizung. Bauen Sie das Gerät nirgends ein, es sei denn, dass eine richtige Belüftung sichergestellt ist.

- Lassen Sie keine Gegenstände durch die Schlitze am Gehäuse in das Geräteinnere eindringen. Sie können dadurch mit gefährlicher

Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein. Schütten Sie keine Flüssigkeiten auf das Gerät.

• Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden.
• Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.

Auf die Stromversorgung achten

• Die Stromversorgung des Gerätes muss mit der Angabe auf dem Typenschild übereinstimmen. Sind Sie sich hinsichtlich der Spezifikationen Ihres Stromnetzes unsicher, dann nehmen Sie bitte mit Ihrem Händler oder Stromanbieter Kontakt auf.
• Lassen Sie keinerlei Gegenstände auf dem Stromkabel liegen. Achten Sie darauf, dass die Kabel nicht über eine begangene Raumfläche liegen.
• Wenn ein Verlängerungskabel verwendet wird, achten Sie bitte darauf, dass der gesamte Ampere-Nennwert der Geräte, die das Verlängerungskabel verwenden, nicht den Nennwert des Verlängerungskabels überschreitet. Achten Sie auch darauf, dass der gesamte Nennwert aller Geräte, die mit der selben Netzsteckdose verbunden werden, den Nennwert der Sicherung nicht überschreitet.
• Schließen Sie nicht zu viele Geräte an, um eine Überlastung der Stromleitung, Steckdosenleiste oder Steckdose zu vermeiden. Die gesamte Systemlastung darf 80% des Nennwerts der betroffenen Sicherung nicht überschreiten. Wenn Steckdosenleisten verwendet werden, darf die Belastung 80% des Eingangsnennwerts der Steckdosenleisten nicht überschreiten.
• Das Netzteil des Gerätes ist mit einem dreiardrigen, geerdeten Stecker ausgestattet. Der Stecker passt nur in eine geerdete Steckdose. Stellen Sie sicher, dass die Steckdose richtig geerdet ist, bevor Sie den Netzstecker einstecken. Stecken Sie den Stecker nicht in eine nichtgeerdete Steckdose ein. Nehmen Sie Kontakt mit Ihrem Elektriker für Details auf.

Warnungen! Bei dem Erdungspol handelt es sich um eine Sicherheitsmaßnahme. Das Verwenden einer nicht richtig geerdeten Steckdose kann einen elektrischen Schlag und/oder Verletzungen verursachen.

Hinweis: Der Erdungspol bietet auch einen guten Schutz vor unerwartetem Rauschen, das aus den benachbarten elektrischen Geräten stammt und die Leistung dieses Gerätes stören kann.

- Verwenden Sie das Gerät nur mit dem mitgelieferten Stromleitungsset. Falls Sie das Set auswechseln müssen, stellen Sie bitte sicher, dass das neue Stromleitungsset die folgenden Anforderungen erfüllt: trennbarer Typ, UL-gelistet / CSA-zertifiziert, VDE-genehmigt oder äquivalent, maximal 4,5 Meter (15 Fuß) lang.

Instandsetzen des Produkts

Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal.

Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf:

• Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist ausgefranst
• Flüssigkeiten sind in das Produkt eingedrungen
• Das Produkt wurde Regen oder Wasser ausgesetzt
• Das Produkte ist heruntergefallen oder das Gerät ist beschädigt
• Das Produkt weist eine deutliche Leistungsänderung auf, welches die Notwendigkeit einer Reparatur andeutet
• Das Gerät arbeitet nicht richtig, obwohl die Bedienungsanweisungen befolgt werden

Hinweis: Nehmen Sie nur die Steuerungen vor, die in den Bedienungsanweisungen beschrieben sind. Eine unsachgemäße Bedienung anderer Steuerungen kann u. U. zu Schäden führen und eine langwierige Einstellarbeit eines qualifizierten Fachmanns nötig machen.

Warnungen! Aus Sicherheitsgründen dürfen keine unverträglichen Teile verwendet werden, wenn Komponenten hinzugefügt oder ausgewechselt werden. Wenden Sie sich für Kaufoptionen an Ihren Händler.

Das Gerät und seine Erweiterungen erhalten möglicherweise kleine Teile. Halten Sie sie von kleinen Kindern fern.

Weitere Sicherheitshinweise

• Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.
• Schalten Sie zuerst den Projektor und dann die Signalquellen ein
• Verwenden Sie das Gerät nicht in folgenden Umgebungen:
• Eine schlecht belüftete oder eingeengte Stelle. Ein Abstand von mindestens 50cm von Wänden und ein freier Luftfluss um den Projektor ist notwendig.
• Eine Stelle, wo die Temperatur übermäßig hoch wird, wie z.B. innerhalb eines Fahrzeugs, dessen Fenster geschlossen sind.
• Eine Stelle, wo es eine hohe Feuchtigkeit, übermäßig Staub oder Zigarettenrauch gibt. Dies kann die optischen Komponenten verschmutzen, die Standzeit des Gerätes verkürzen und das Bild verdunkeln.
• Eine Stelle in der Nähe von Feueralarmen.
• Eine Stelle, deren Umgebungstemperatur über 40 °C/104 °F beträgt.
• Eine Stelle, deren Höhe über 10.000 Fuß beträgt.

- Trennen Sie unverzüglich den Projektor vom Netz, wenn irgendetwas mit ihm nicht stimmt. Betreiben Sie das Gerät nicht, wenn der Projektor Rauch, komische Geräusche oder Geruch abgibt. Ein Brand oder elektrischer Schlag kann die Folge sein. Trennen Sie in diesem Fall unverzüglich den Projektor vom Netz und nehmen Kontakt mit Ihrem Händler auf.

• Verwenden Sie das Gerät nicht weiter, wenn es zerbrochen ist oder heruntergefallen ist. Nehmen Sie in diesem Fall Kontakt mit Ihrem Händler für eine Untersuchung auf.
• Richten Sie das Projektorobjektiv nicht auf die Sonne. Ein Brand kann die Folge sein.
• Wir empfehlen, den Projektor nach dem Ausschalten den Abkühlungsvorgang beenden zu lassen, bevor Sie die Stromverbindung trennen.
• Schalten Sie nicht die Netzstromversorgung des Projektors ab. Trennen Sie den Projektor nicht während des Betriebs vom Netz. Am besten warten Sie auf das Stoppen des Gebläses, bevor Sie die Netzstromversorgung abschalten.
• Berühren Sie das Luftaustrittsgitter und die Bodenplatte nicht, um Verbrennungen zu vermeiden.
• Reinigen Sie gegebenenfalls häufig den Luftfilter. Die Temperatur im Geräteinneren kann steigen und Schäden verursachen, wenn der Filter oder die Belüftungsöffnungen mit Dreck oder Staub verstopft sind.
• Blicken Sie nicht während des Betriebs des Projektors in das Luftaustrittsgitter. Dies kann Ihren Augen schaden.
• Lassen Sie immer den Objektivverschluss geöffnet bzw. nehmen die Objektivabdeckung immer ab, wenn der Projektor eingeschaltet ist.
• Blockieren Sie das Projektorobjektiv nicht mit einem Gegenstand, wenn der Projektor in Betrieb ist. Der Gegenstand kann dadurch erwärmt und verformt werden oder sogar einen Brand verursachen. Zum vorübergehenden Ausschalten der Lampe drücken Sie die HIDE-Taste der Fernbedienung.
• Während des Betriebs wird die Lampe sehr heiß. Lassen Sie den Projektor mindestens 45 Minuten lang abkühlen, bevor Sie das Lampenmodul anfassen, um es auswechseln.
• Benutzen Sie die Lampe nicht weiter, nachdem die Nennstandzeit der Lampe erreicht wurde. Die Lampe kann in seltenen Fällen brechen.
• Wechseln Sie erst dann das Lampenmodul oder andere elektronische Komponenten aus, wenn der Projektor vom Netz getrennt ist.
• Das Gerät erkennt automatisch die Lebensdauer der Lampe. Wechseln Sie bitte umgehend die Lampe aus, wenn eine entsprechende Warnmeldung erscheint.
• Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen und befolgen alle Anweisungen zum Wechseln der Lampe, um Verletzungen zu vermeiden.
• Führen Sie nach dem Auswechseln des Lampenmoduls die Funktion „Reset Lampe“ im OSD-Menü „Verwaltung“ aus.
• Versuchen Sie niemals den Projektor auseinanderzubauen. Es gibt gefährliche Hochspannung innerhalb des Gerätes. Das einzige vom Anwender instandzusetzende Teil ist die Lampe, die eine eigene abnehmbare Abdeckung hat. Überlassen Sie die Reparatur nur qualifiziertem Kundendienstpersonal.
• Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen.
• Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren.

Vorsicht mit dem Gehör

Folgen Sie bitte den nachstehenden Anweisungen, um Ihr Gehör zu schützen.

• Erhöhen Sie schrittweise die Lautstärke, bis Sie deutlich und gemütlich hören können.
• Erhöhen Sie die Lautstärke nicht weiter, wenn Ihre Ohren sich an die Lautstärke gewöhnt haben.
• Hören Sie Musik nicht über längere Zeit bei einer hohen Lautstärke.
• Versuchen Sie nicht mit einer erhöhten Lautstärke laute Umgebungen zu übertönen.
• Reduzieren Sie die Lautstärke, wenn Sie die Leute, die in Ihrer Nähe sprechen, nicht hören können.

Anweisungen zur Entsorgung

Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recycein Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Weitere Informationen zu den WEEE-(Waste from Electrical and Electronics Equipment - Elektro- und Elektronik-Alt- bzw. Schrottgeräte)-Richtlinien finden Sie unter

Hinweis zum Quecksilber

Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. Bildschirm enthalten:

„Die Lampe enthält Quecksilber und muss gemäß den Vorschriften entsorgt werden.“

Die Lampen in diesem Produkt enthalten Quecksilber und müssen gemäß den örtlichen Bestimmungen sowie der Gesetzgebung des Bundes entsorgt werden. Weitere Informationen erhalten Sie von der Electronic Industries Alliance unter www.eia.org. Spezifische Informationen zur Entsorgung der Lampe erhalten Sie unter www.lamprecycle.org

Was Sie tun sollten:

• Schalten Sie vor dem Reinigen das Gerät aus.
• Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch.
• Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

Was Sie nicht tun sollten:

• Blockieren Sie niemals die Lüftungsöffnungen des Gerätes, da sie zur Kühlung dienen.
• Benutzen Sie zur Reinigung keine Scheuermittel, Wachse oder Lösungsmittel.

• Verwenden Sie das Gerät nicht unter den folgenden Umständen:

• In extrem heißer, kalter oder feuchter Umgebung.

• In besonders staubiger und schmutziger Umgebung.
• In der Nähe von Geräten, die starke Magnetfelder erzeugen.
• Unter direkter Sonneneinstrahlung.

Vorsichtsmaßnahmen

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Pflegehinweise in diesem Handbuch, um die Lebensdauer des Gerätes zu maximieren.

Warnung:

• Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.
• Das Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden, um einen Brand oder Kurzschluss zu vermeiden.
• Versuchen Sie nicht das Gerät zu öffnen oder auseinander zu bauen. Es besteht die Gefahr eines Stromschlags.
• Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen und befolgen alle Anweisungen zum Wechseln der Lampe, um Verletzungen zu vermeiden.
• Das Gerät erkennt automatisch die Lebensdauer der Lampe. Wechseln Sie bitte umgehend die Lampe aus, wenn eine entsprechende Warnmeldung erscheint.
• Führen Sie nach dem Auswechseln des Lampenmoduls die Funktion „Reset Lampe“ im OSD-Menü „Verwaltung“ aus.
• Lassen Sie nach dem Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromverbindung trennen.
• Schalten Sie zuerst den Projektor und dann die Signalquellen ein.
• Verwenden Sie die Objektivabdeckung nicht, wenn der Projektor in Betrieb ist.
• Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Auswechseln der Lampe“, um die Lampe auszuwechseln.

Informationen für Ihre Sicherheit und Ihren Komfort iii

Das allererste viii

Benutzungshinweise viii

Vorsichtsmaßnahmen viii

Einführung 1

Produktmerkmale 1

Lieferumfang 3

Projektor - Übersicht 4

Aussehen des Projektors 4

Bedienfeld 6

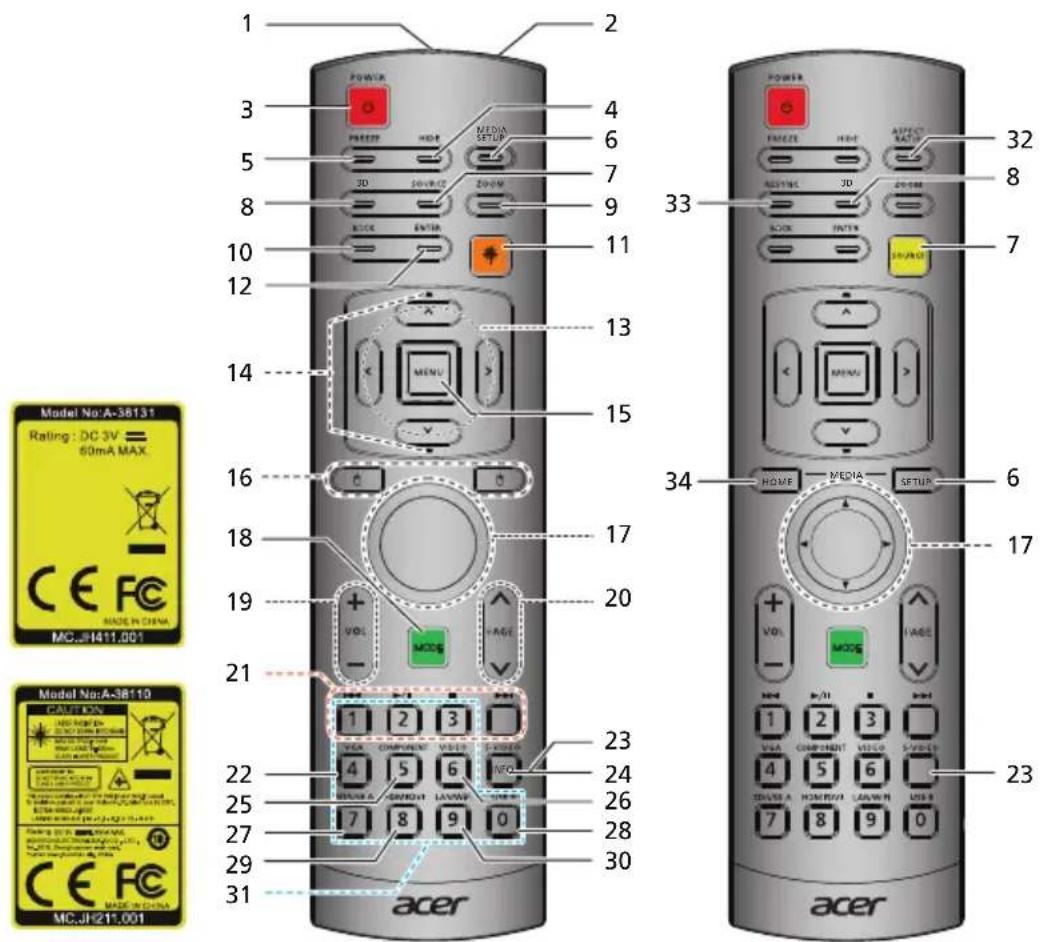

Fernbedienungslayout 7

MHL- (Mobile High-Definition Link) Steuerung 9

Inbetriebnahme 10

Anschließen des Projektors 10

Ein-/Ausschalten des Projektors 12

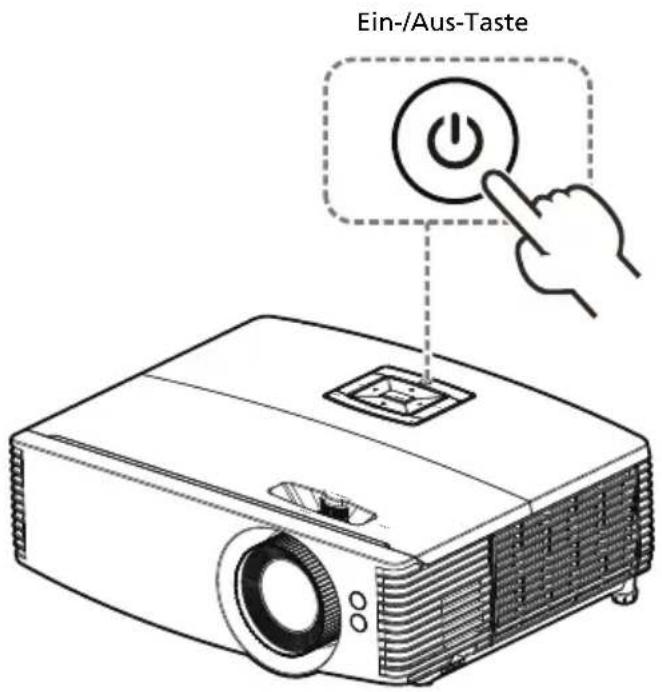

Einschalten des Projektors 12

Ausschalten des Projektors 13

Einstellen des Projektionsbildes 14

Einstellen der Höhe des Projektionsbildes 14

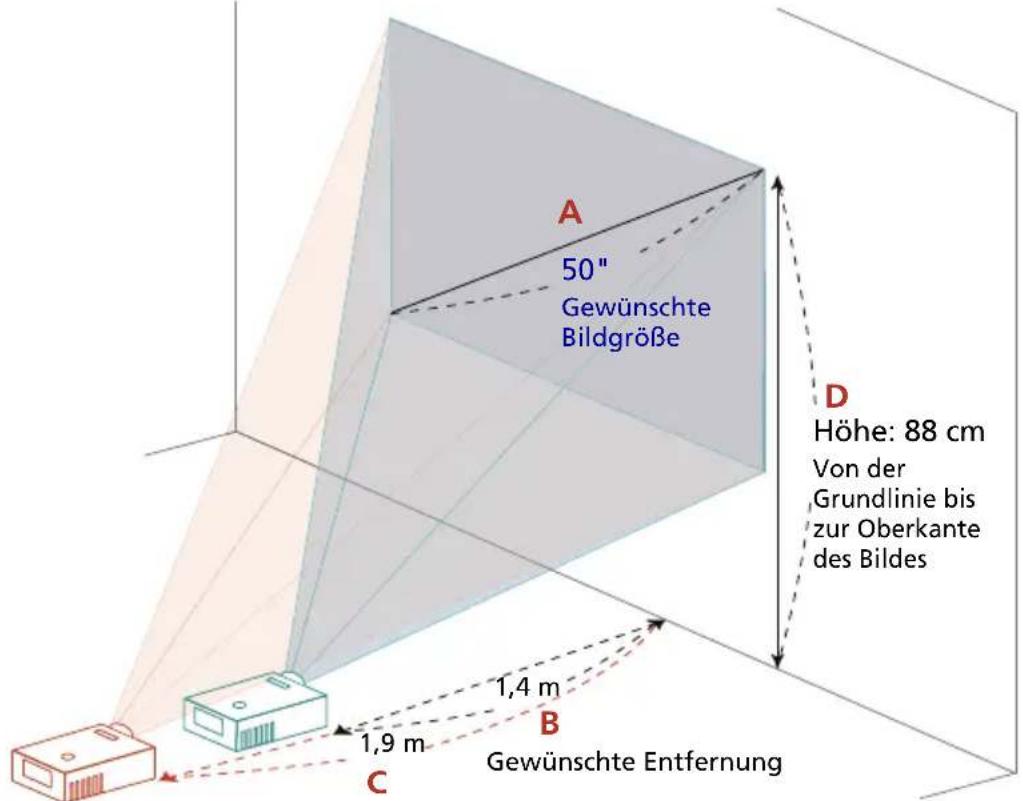

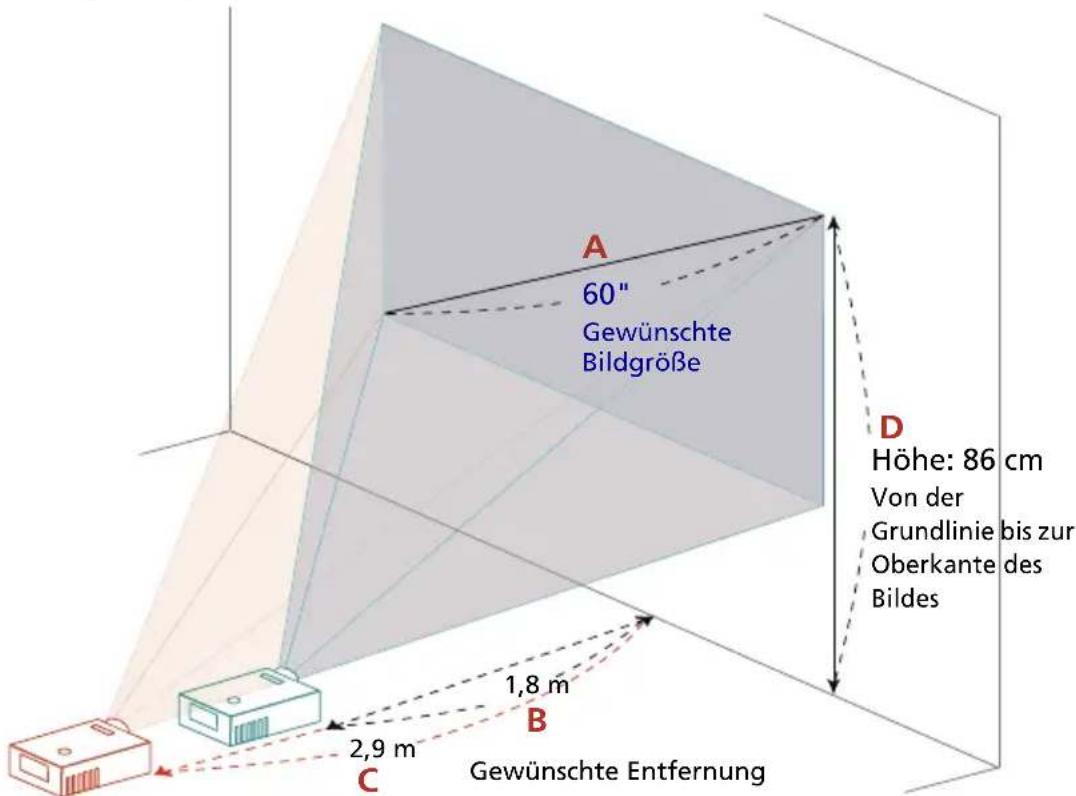

So optimieren Sie die Bildgröße und Entfernung 15

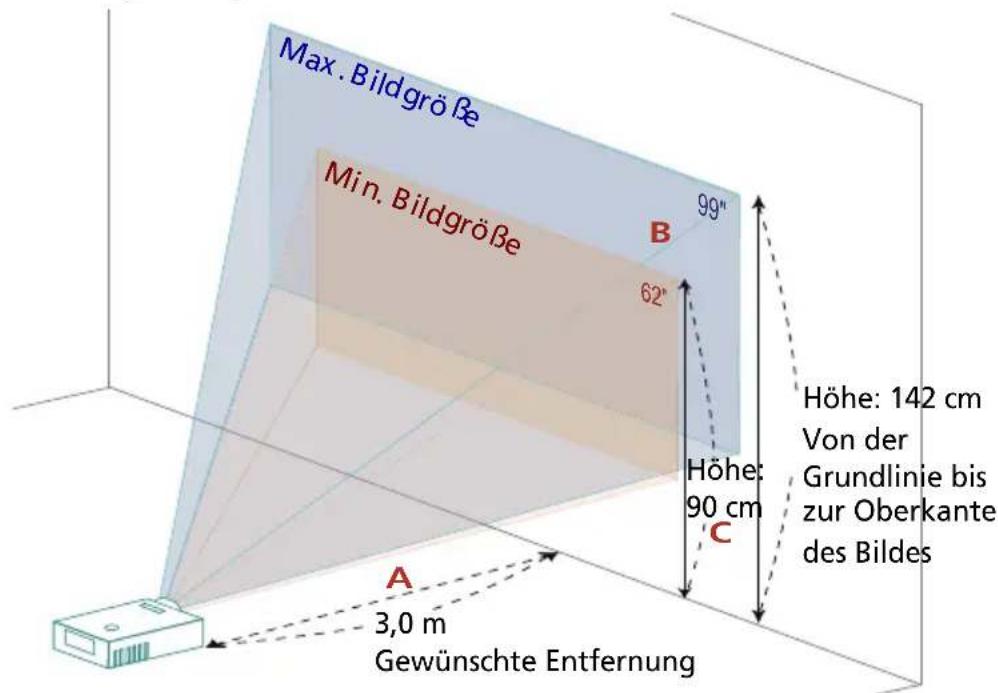

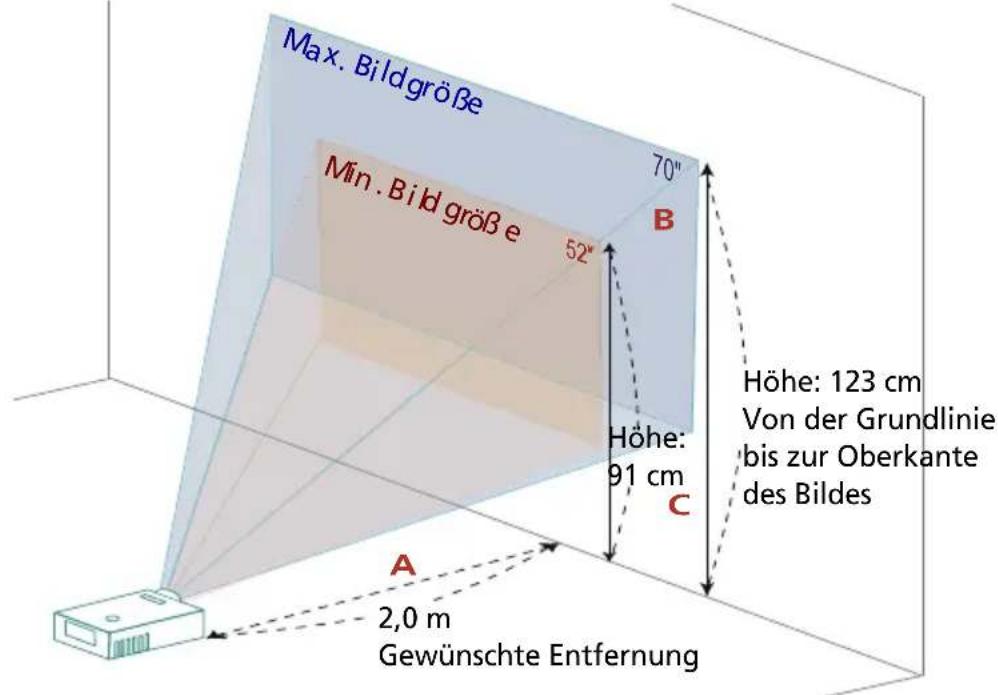

So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors 18

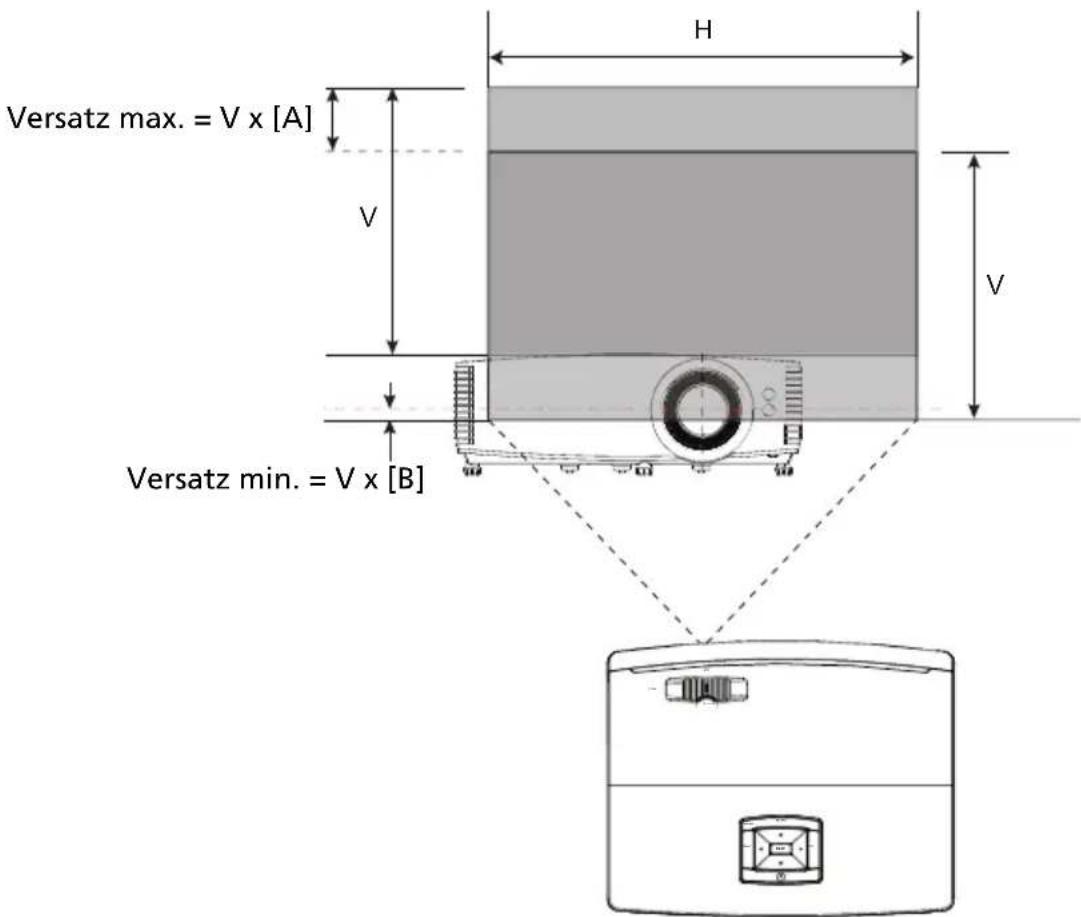

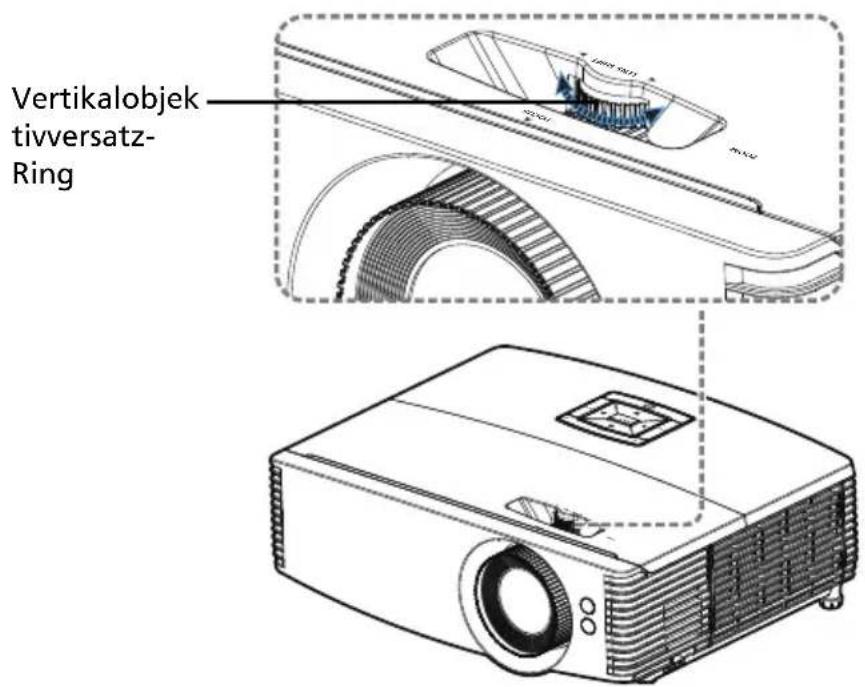

So erreichen Sie eine optimale Bildposition durch Anpassen des Objektivversatzes 21

Bedienelemente 23

Installationsmenü 23

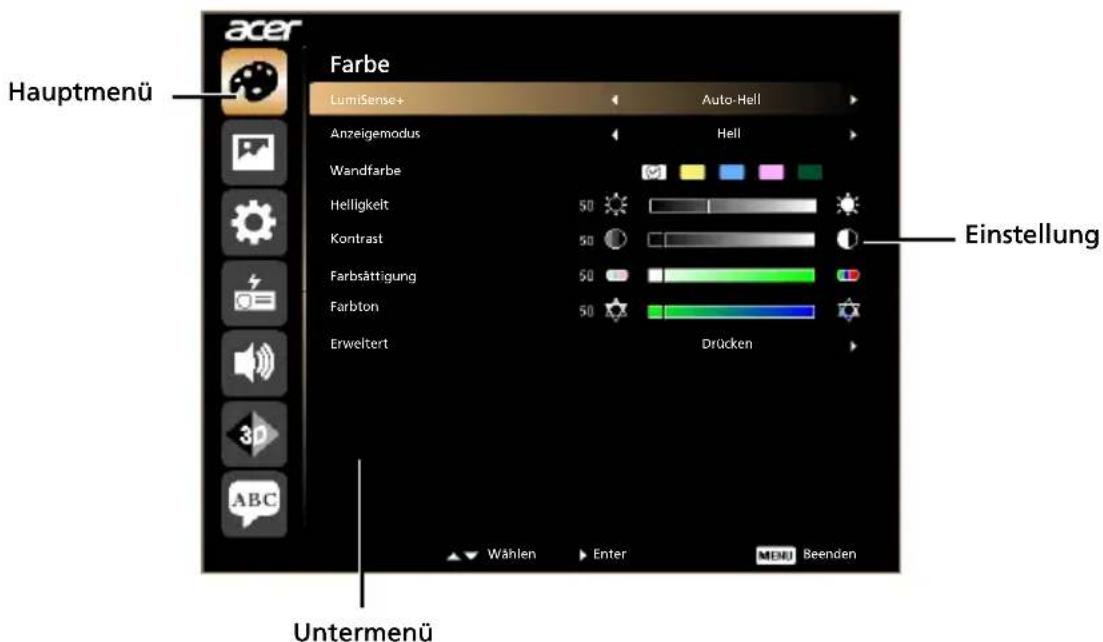

Bildschirmmenüs (OSD-Menüs) 25

Farbe 26

Bild 28

Einstellung 30

Verwaltung 33

Audio 33

3D 34

Sprache 34

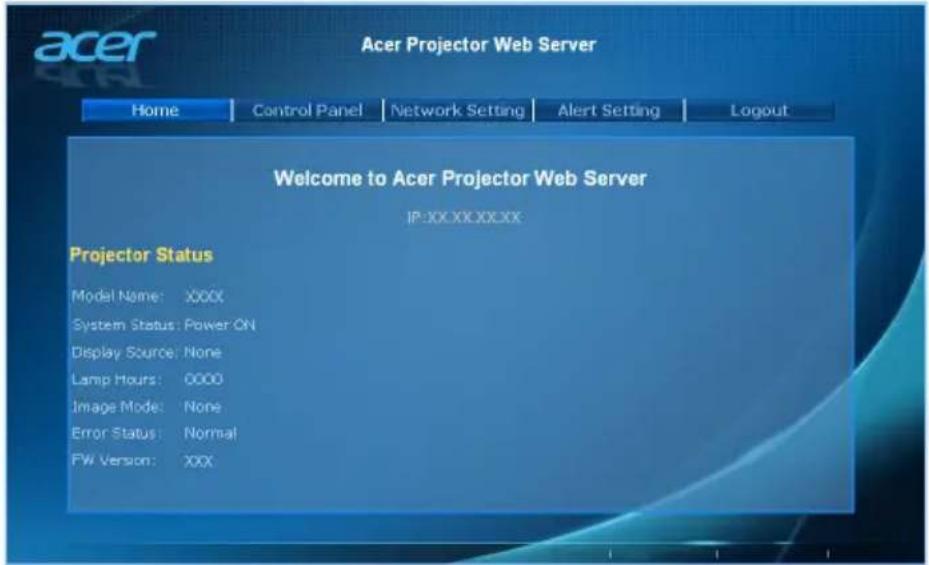

Acer LAN-Webseitenverwaltung 35

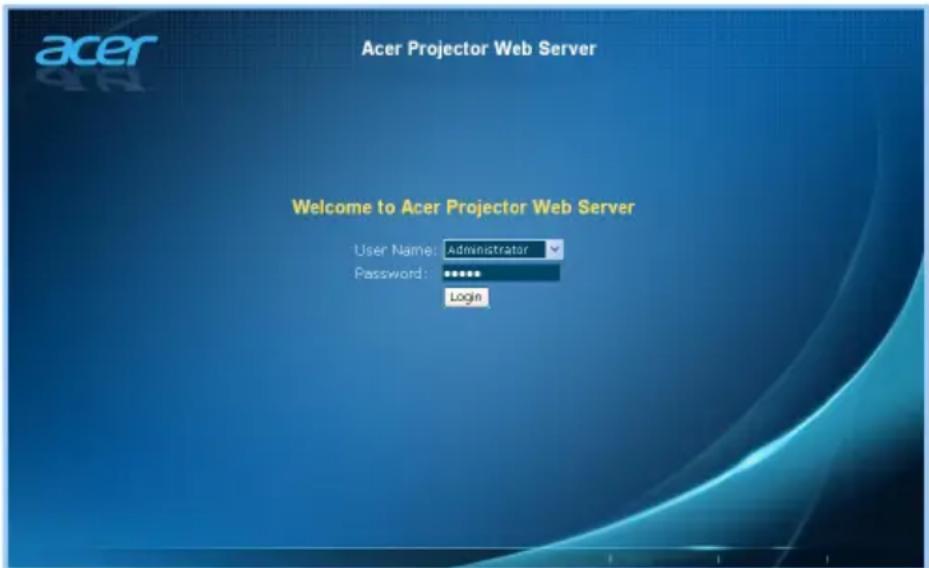

Anmeldung 35

Startseite 36

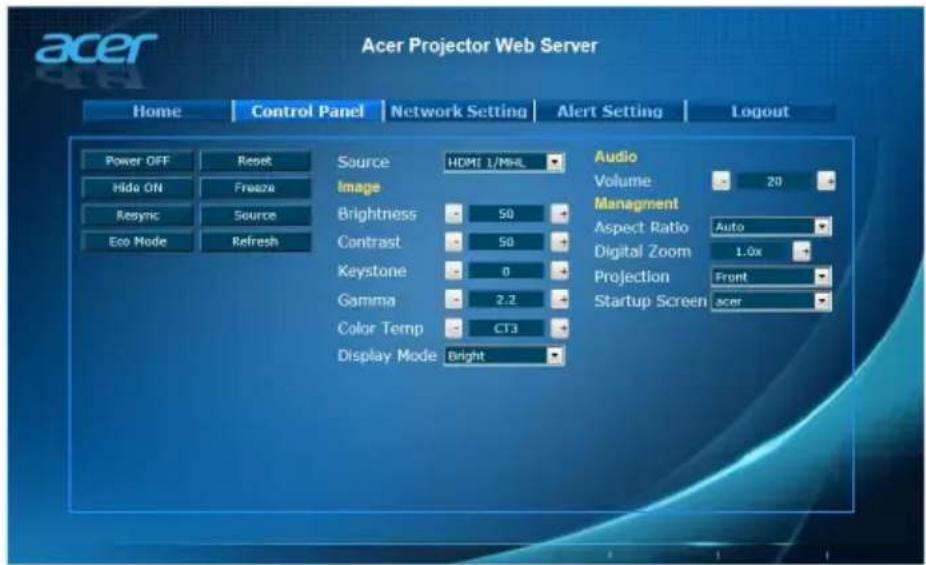

Bedienfeld 36

Netzwerkeinstellungen 37

Alarmeinstellungen 37

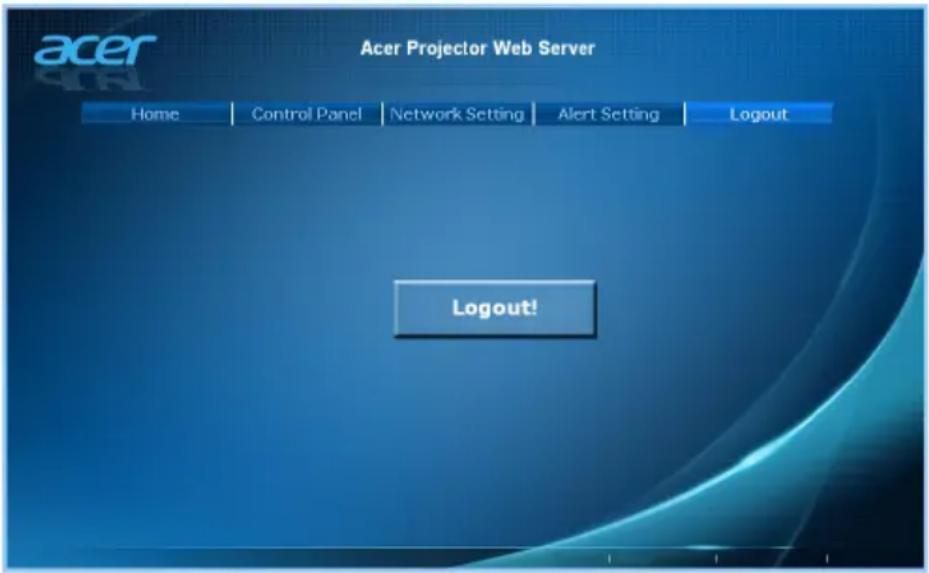

Abmelden 38

Anhang 39

Fehlerbehebung 39

Liste mit LED- und Alarm-Definitionen 43

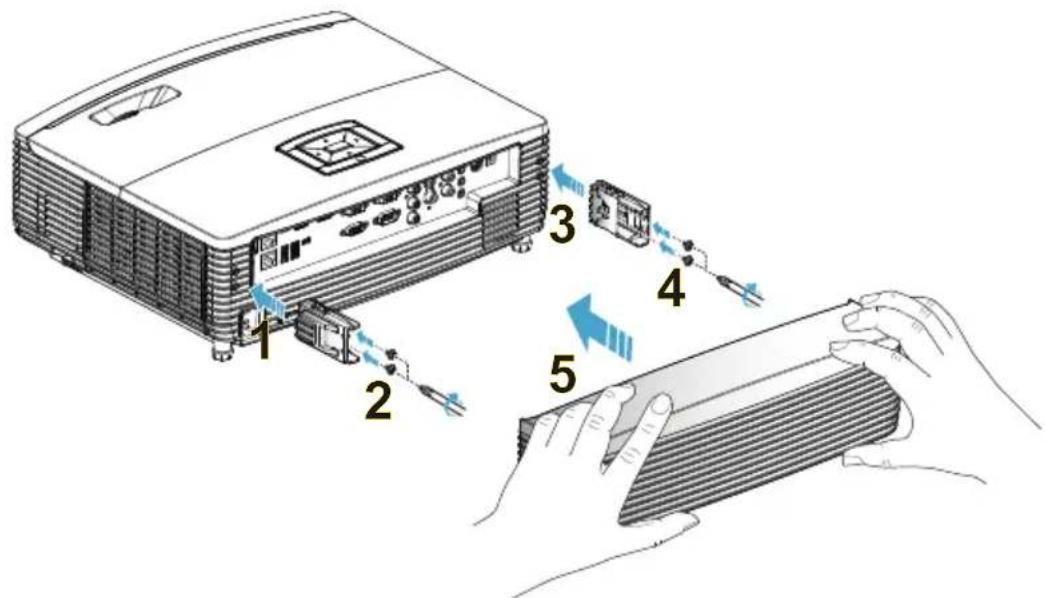

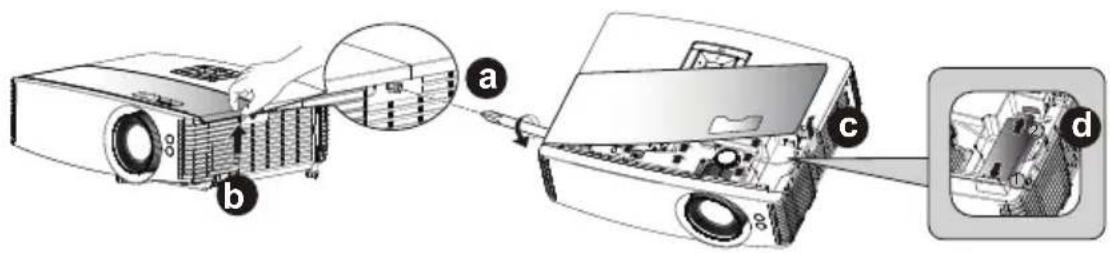

So installieren Sie das Kabelmanagement 44

Staubfilter reinigen und austauschen 45

Auswechseln der Lampe 46

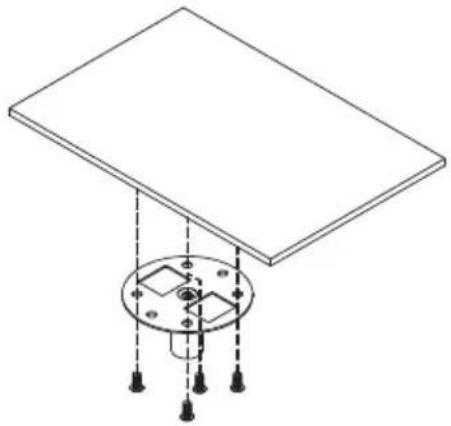

Deckenmontage 48

Technische Daten 51

Kompatible Modi 53

Bestimmungen und Sicherheitshinweise 58

Einführung

Produktmerkmale

Für diesen Projektor wurde die Singlechip-DLP ^® Technologie verwendet. Zu seinen herausragenden Merkmalen gehören:

• DLP®-Technologie
• P6200/F211/PM-X01/P6200S/F211S/PM-X01S-Serie: Native XGA-Auflösung von 1024 x 768 P6500/F251/PM-801-Serie: 1080p-Auflösung von 1920 x 1080 P6600/F261/PM-WU01-Serie: Tatsächliche WUXGA-Auflösung von 1920 x 1200Unterstützt die Seitenverhältnisse Vollbild/4:3/16:9/L.Box
• Ermöglicht die Projektion von 3D-Inhalten via DLP-Link-Technologie: Unterstützt Blu-ray 3D und nVidia 3DTV Play
• Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, lebensechten Bildern
  • Hohe Helligkeit und hohes Kontrastverhältnis
• Die LumiSense+-Technologie von Acer kann die Helligkeit und Farbsättigung des projizierten Bildes basierend auf der tatsächlichen Umgebungsbeleuchtung intelligent optimieren.
• Vielseitige Anzeigemodi (Hell, Präsentation, Standard, Video, Benutzer) sorgen für optimale Leistung in jeder Situation.
• NTSC-/PAL-/SECAM-kompatibel, HDTV (720p, 1080i, 1080p) unterstützt
• Geringer Stromverbrauch und ökonomischer (ECO-) Modus zur Verlängerung der Lampenlebensdauer
  • Die Acer EcoProjection-Technologie bietet eine intelligente Energieverwaltungsmethode und ermöglicht eine physikalische Leistungsfähigkeitsverbesserung
• HDMI TM- und MHL-Anschluss mit HDCP-Unterstützung
• Unterstützt HDMI CEC-Funktion
• Erweiterte digitale Trapez- und 4-Ecken-Korrektur zur Optimierung von Präsentationen
• Intelligente Erkennung zur schnellen, intelligenten Identifizierung der Quelle
• Mehrsprachige Bildschirmmenüs (OSD-Menüs)
• Manuelles Fokussieren und bis zu 1,36-/1,59-faches Zoomen mit Projektionsobjektiv
  • 2-facher Digitalzoom und Schwenkfunktion
• Konform mit den Betriebssystemen Microsoft ^ Windows ^ 2000, XP, Vista ^ , Windows 7, Windows 8, Macintosh ^

• Unterstützt MHL V2.0-Signalanzeige

• Unterstützt LumiSense+
  • Zwei integrierte 10-Watt-Lautsprecher

• Manuelle vertikale Objektivversatz-Anpassung
• Kabelmanagement

Hinweis: Funktionen variieren je nach Modelldefinition.

Lieferumfang

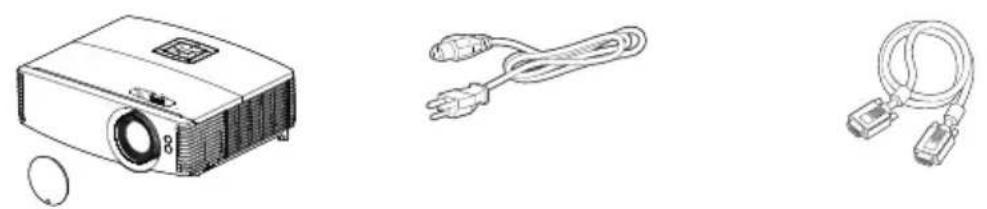

Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte.

Projektor Netzkabel VGA-Kabel

Sicherheitskarte Benutzerhandbuch Kurzanleitung

Tragetasche Staubfilter

(optional)

Projektor - Übersicht

Aussehen des Projektors

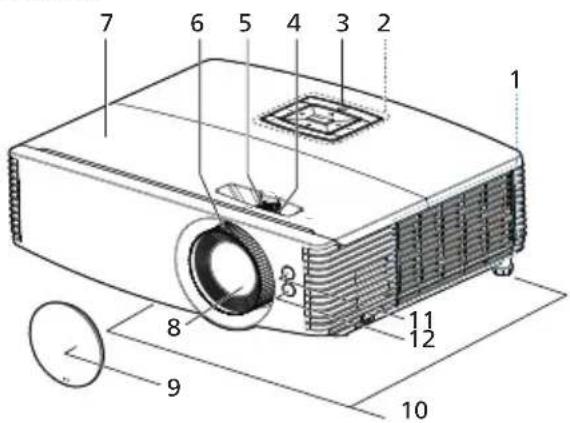

Frontseite / Oberseite

# Beschreibung # Beschreibung
1 Staubfilterabdeckung 7 Lampenabdeckung
2 Bedienfeld 8 Projektionsobjektiv
3 Ein-/Aus-Taste 9 Objektivabdeckung
4 Zoomhebel 10 Neigungseinstellräder
5 Objektivversatzring 11 Umgebungslichtsensor
6 Fokusring 12 Fernbedienungsempfänger

Rechte Seite / Rückseite

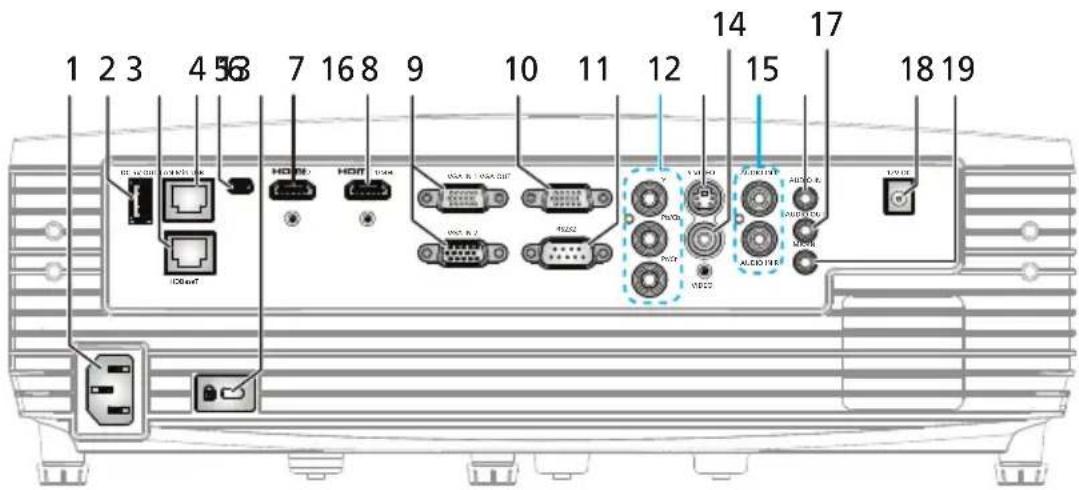

# Beschreibung # Beschreibung
1 Netzanschluss 11 RS232-Anschluss
2 5-V-Gleichspannungsausgang 12 YPbPr/YCb	Cr-Eingang
3 HD BaseT 13 S-Videoeingang
4 LAN (RJ45-Anschluss für 10/100 M-Ethernet)	14 Composite-Videoeingang
5 Mini-USB-Steuerungsanschluss (zur Firmware-Aufrüstung und USB-Anzeige)	15 Audioeingang (Cinch)
6 Anschluss für KensingtonTM-Schloss 16 Audi	eingang
7 HDMI 2-Anschluss 17 Audioausgangsanschluss
8 HDMI/MHL-Stecker (HDMI/MHL, HDMI 1/MHL)	18 12-V-Gleichspannungsausgang
9 Analoger PC-Signal-/HDTV-/ Component-Videoeingangsanschluss (VGA, VGA IN, VGA IN 1, VGA IN 2)	19 3,5-mm-Mikrofoneingang
10 Monitor-Durchschleifen-Ausgang (nur bei VGA IN 1)

Hinweis: Funktionen variieren je nach Modelldefinition.

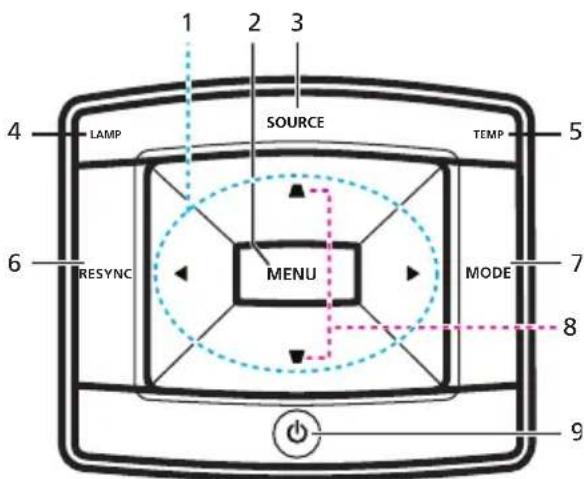

Bedienfeld

# Symbol Funktion Beschreibung
1 Richtungstasten			Verwenden Sie die Tasten um Elemente auszuwählen oder Ihre Auswahl zu ändern.
2 MENU • Drücken Sie „MENU“, um das OSD-Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD-Menüfunktion zu gelangen und das OSD-Menü zu schließen.Mit dieser Taste bestätigen Sie Ihre Auswahl.
3 SOURCE Hiermit wird eine andere Eingabequelle aktiviert.
4		L A	M P L
5 TEMP Temperatur-LED
6 RESYNC Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingangsquelle synchronisiert.
7 MODE Drücken Sie zur Auswahl des Anzeigemodus „MODE“.
8 Trapezkorrektur Mit diesen Tasten korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors entsteht.
9 Ein/Aus • Betriebs-LED			• Siehe Beschreibung im Abschnitt „Ein-/Ausschalten des Projektors“.

Fernbedienungslayout

# Symbol Funktion Beschreibung
1 Infrarotsender Sendet Signale an den Projektor.
2 Laserpointer	Richten Sie die Fer	nbedienung auf den Bildschirm.
3 POWER Bitte	beachten Sie den	Abschnitt „Ein-/Ausschalten des Projektors“.
4 HIDE Mit dieser Taste deaktivieren Sie vorübergehend die Videowiedergabe. Drücken Sie auf „HIDE“, um das Bild auszublenden. Drücken Sie erneut auf diese Taste, um das Bild wieder anzuzeigen.
5 FREEZE Mit dieser Taste frieren Sie das Bild ein (Standbild).
6 MEDIA_SETUP Keine Funktion.
7 SOURCE Hier mit wird eine andere Eingabequelle aktiviert.
8 3D Drücken Sie zur Auswahl des 3D-Modus „3D“.
9 ZOOM Mit dieser Taste zoomen Sie das projizierte Bild ein oder aus.
10		BACK	Mit „BACK“ kehren Sie im Menü einen Schritt zurück.
11		Laser-Taste	Richten Sie die Fernbedienung auf den Bildschirm, schalten Sie den Laserpointer durch Gedrückhalten dieser Taste ein. Diese Funktion wird nicht im japanischen Markt unterstützt.
12 Enter		Keine Funktion.
#	Symbol	Funktion	Beschreibung
13	Richtungsta	sten Verwenden Sie	die Aufwärts-/Abwärts-/Links-/Rechtstasten zum Auswählen von Elementen oder zum Ändern von Einstellungen.
14	Trapezkorre	ktur Mit diesen Tasten korrigieren Sie Bildverzerrungen, die durch Kippen des Projektors ( ± 30 Grad) entstehen.
15		MENU	Drücken Sie „MENU“, um das OSD-Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD-Menüfunktion zu gelangen und das OSD-Menü zu schließen.Mit dieser Taste bestätigen Sie Ihre Auswahl.
16	Linker/rechter	Mausklick	Die Links-/Rechtstasten befinden sich auf der linken und rechten Seite, die mittlere Taste dient als Multi-Richtungstaste. Wenn Sie diese Funktion nutzen möchten, muss der Projektor über ein USB-Kabel mit dem PC verbunden werden.
17	Richtungsta	Maus
18	MODE Drücken Sie zur Auswahl des Anzeigemodus „MODE“.
19	Lautstärke +/- Zum Erhöhen und Vermindern der Lautstärke.
20	PAGE Nur im Computermodus. Mit diesen Tasten wählen Sie die nächste oder vorherige Seite. Diese Funktion ist nur dann verfügbar, wenn der Projektor über ein USB-Kabel mit einem Computer verbunden ist.
21	Vorheriges	Keine Funktion.
	▶▶I	Nächstes Keine Funktion.
	▶/II	Wdg./Pause Keine Funktion.
	■	Stopp Keine Funktion.
22		VGA	Wechseln Sie mit der Taste „VGA“ zur Quelle am VGA-Anschluss. Dieser Anschluss unterstützt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) und RGBsync.
23	S-VIDEO Mit dieser Taste wählen Sie S-Video als Quelle aus.
24	INFO	Keine Funktion.
25		COMPONENT	Wechseln Sie mit „COMPONENT“ zur Component-Video-Quelle. Dieser Anschluss unterstützt YPbPr (480p/ 576p/ 720p/ 1080i) und YCbCr (480i/576i).
26	VIDEO Mit dieser Taste stellen Sie COMPOSITE VIDEO als Eingangsquelle ein.
27	SD/USB A	Keine Funktion.
28	USB B Zur USB-Steuierung und Firmware-Aktualisierung.
29		HDMI ^TM /DVI	Wechseln Sie mit „HDMI ^TM /DVI“ zur HDMI ^TM -Quelle (keine DVI-Funktion).
30		LAN/WiFi	Drücken Sie zur Anzeige des mittels „Acer LAN webpage management“-Dienstprogrammes kabelgebunden oder kabellos vom PC an den Projektor übertragenen Bildes die „LAN/WiFi“-Taste.
31	Zifferntasten 0 bis 9	Geben Sie mit den Zifferntasten „0 bis 9“ ein Kennwort bei „Sicherheit“ ein.
32	ASPECT RATIO Wählen Sie das gewünschte Seitenverhältnis.
33	RESYNC Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingangsquelle synchronisiert.
34	MEDIA_HOME Keine Funktion.

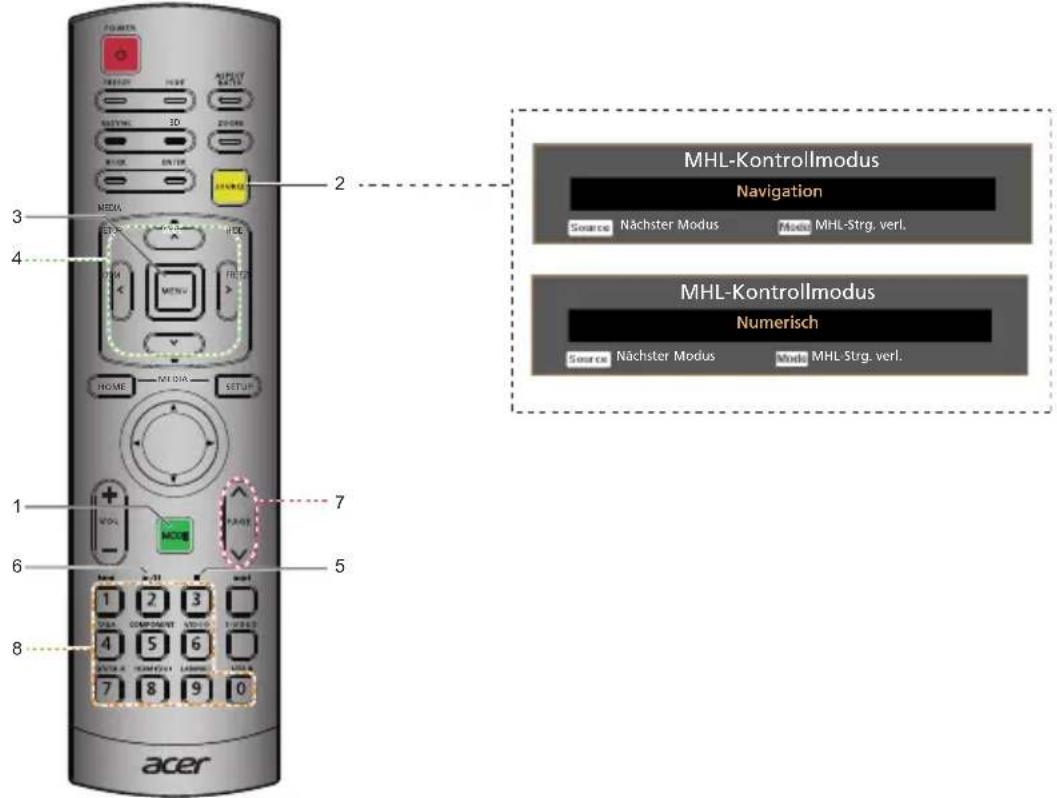

MHL- (Mobile High-Definition Link) Steuerung

# Symbol Component Beschreibung
1 MODE • Halten Sie die „MODE“-Taste zum Aktivieren desMHL-Kontrollmodus eine Sekunde gedrückt.Drücken Sie zum Verlassen noch einmal die„MODE“-Taste.
2 SOURCE Drücken Sie zum Umschalten zwischen den ModiNavigation und Numerisch die „SOURCE“-Taste.
3 MENU Zum Starten des Stammmenüs drücken.(nur beim Navigation-Modus)
4 Richtungstasten Verwenden Sie die Aufwärts-/Abwärts-/Links-/Rechtstasten zum Auswählen von Elementen oder zumÄndern von Einstellungen.(nur beim Navigation-Modus)
5 ENTERVählenZur Auswahl der Datei. (nur beim Navigation-Modus)►/II	Wählen	Zur Auswahl der Datei. (nur beim Navigation-Modus)
6 BACKBeendenZum Verlassen der Datei. (nur beim Navigation-Modus)■	Beenden	Zum Verlassen der Datei. (nur beim Navigation-Modus)
7 PgUp/PgDmMit diesen Tasten wählen Sie die nächste oder vorherigeSeite. (nur beim Navigation-Modus)
8 Zifferntasten0bis 9		Zifferntasten. (nur beim Numerisch-Modus)

Hinweis: Funktionen variieren je nach Modelldefinition.

Inbetriebnahme

Anschließen des Projektors


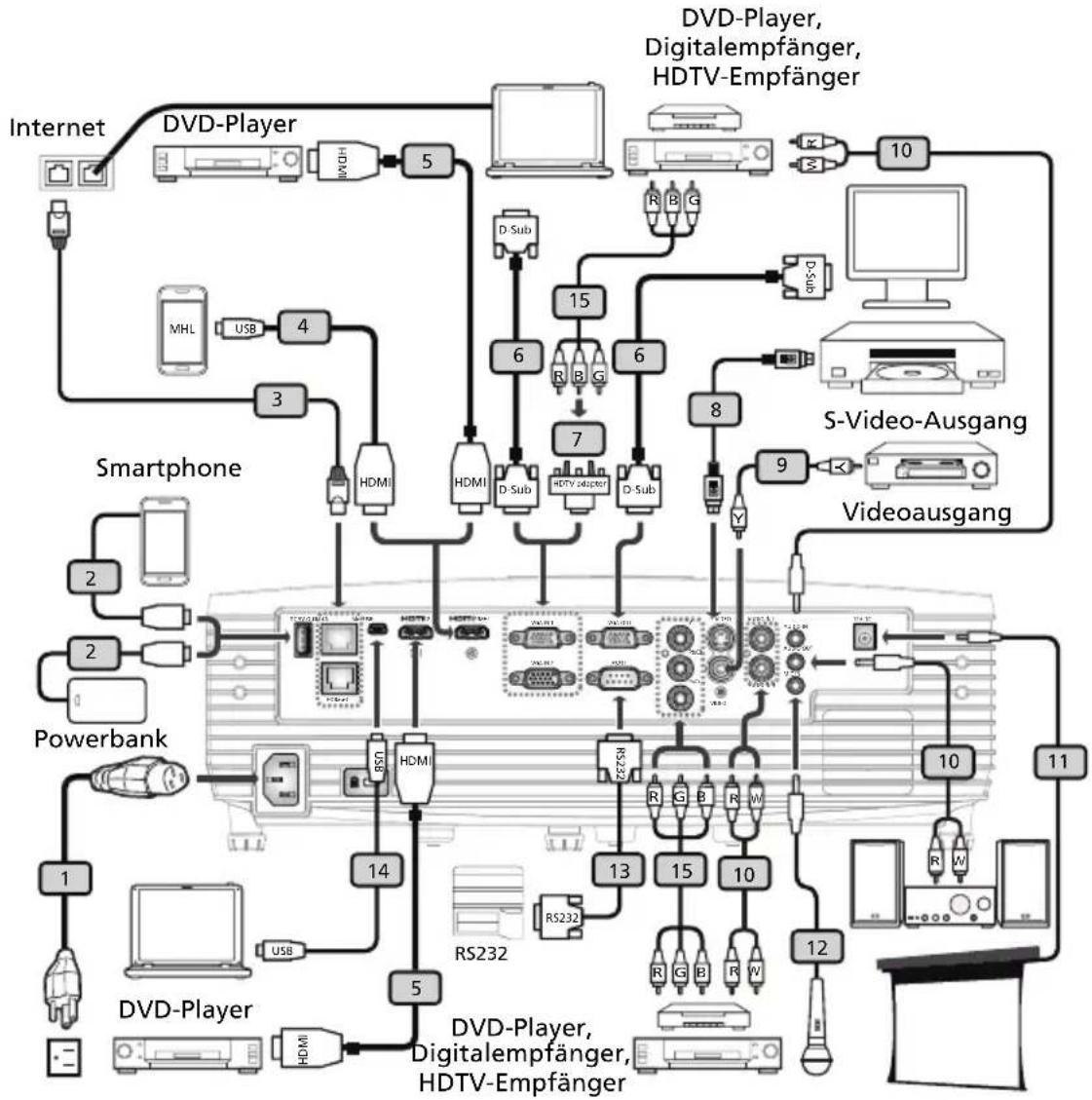

# Beschreibung # Beschreibung
1 Netzkabel 9 Composite-Videokabel
2 USB-Kabel zur Geräteaufladung 10 Audiokabel	anschluss/RCA
3 LAN-Kabel 11 12-V-Gleichspannungskabel
4 MHL-Kabel (Micro-USB-zu-HDMI) 12 Mikrofonkabel
5 HDMI-Kabel 13 RS232-Kabel
6 VGA-Kabel 14 USB-Kabel
7 VGA-auf-Component/HDTV-Adapter 15 3 RCA Component-Kabel
8 S-Videokabel

Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet.

Hinweis: Funktionen variieren je nach Modelldefinition.

Hinweis: USB-Kabel benötigt Leistungsverstärker, falls die Länge 5 m überschreitet.

Hinweis: Einige Smartphones erfordern zur Aktivierung der MHL-Funktion einen Konverter (von Smartphone-Hersteller bereitgestellt).

Hinweis: Entfernen Sie vor Anschließen des Projektors das Kabelmanagement; beachten Sie den Abschnitt „Kabelmanagement entfernen“.

Hinweis: 12-V-Gleichspannungsausgang unterstützt 12 V/100 mA, ausschließlich zur Leinwandsteuerung.

Hinweis: 5-V-USB-Gleichspannungsausgang unterstützt eine Leistungsausgabe von 5 V/1,5 A, ausschließlich zum Aufladen der Powerbank, wenn keine MHL-Quelle erkannt wird.

Ein-/Ausschalten des Projektors

Einschalten des Projektors

1 Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot.
2 Schalten Sie den Projektor durch Drücken der „Ein/Aus“-Taste am Bedienfeld oder der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau.
3 Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein. Die Signalquelle wird automatisch erkannt.

• Erscheinen die Symbole „Lock“ und „Source“ auf dem Bildschirm, dann bedeutet es, dass der Projektor derzeit nur einen bestimmten Quellentyp annimmt und Eingabesignale diesen Typs nicht erkannt wurden.
• Falls die Meldung „Kein Signal“ auf dem Bildschirm erscheint, prüfen Sie bitte, ob die Signalkabel richtig verbunden sind.
• Wenn mehrere Quellen gleichzeitig angeschlossen sind, verwenden Sie bitte die Taste „Source“ am Bedienfeld oder auf der Fernbedienung oder verwenden die entsprechende Quellentaste auf der Fernbedienung, um die Signalquelle umzuschalten.

Ausschalten des Projektors

1 Hallten Sie die Ein-/Austaste zum Abschalten des Projektors gedrückt. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Drücken Sie noch einmal den Stromschalter.
2 Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. Das Gebläse arbeitet weiterhin für ca. 2 Minuten, um eine richtige Abkühlung des Systems sicherzustellen. (nur im „Sofortforts.“-Modus unterstützt)
3 Solange das Kabel noch verbunden ist, können Sie zu jeder Zeit während des 2-Minuten-Ausschaltprozesses den Projektor wieder einschalten, indem Sie den Stromschalter drücken. (nur im „Sofortforts.“-Modus unterstützt)
4 Sobald das System abgekühlt ist, hört die Betriebs-LED mit dem Blinken auf und leuchtet ständig rot, um den Standby-Modus anzuzeigen.
5 Jetzt ist es sicher, den Netzstecker herauszuziehen.

Warnanzeigen:

• „Projektor überhitzt. Die Lampe wird demnächst autom. Ausgeschaltet.“
  Diese Meldung auf dem Bildschirm zeigt an, dass der Projektor überhitzt ist. Die Lampe sowie der Projektor wird automatisch ausgeschaltet, und die Temperatur-LED leuchtet ständig rot. Wenden Sie sich bitte an Ihren Händler oder das nächste Kundendienstzentrum.
• „Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet.“ Diese Meldung auf dem Bildschirm zeigt an, dass das Gebläse ausgefallen ist. Die Lampe sowie der Projektor wird automatisch ausgeschaltet, und die Temperatur-LED blinkt. Wenden Sie sich bitte an Ihren Händler oder das nächste Kundendienstzentrum.

Hinweis: Nehmen Sie mit Ihrem Händler oder unserem Kundendienstzentrum Kontakt auf, wann immer sich der Projektor automatisch ausschaltet und die Temperatur-LED ständig rot leuchtet.

Hinweis: Funktionen variieren je nach Modelldefinition. Achtung! Der Projektor ruft zur Gewährleistung eines kontinuierlichen optimalen Lampenbetriebs eine zweiminütige Kühlphase auf.

Einstellen des Projektionsbildes

Einstellen der Höhe des Projektionsbildes

Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann.

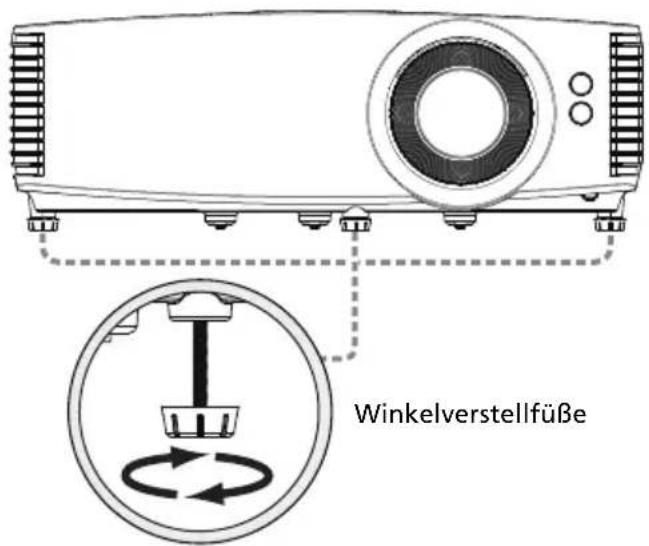

So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen.

So optimieren Sie die Bildgröße und Entfernung

Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden.

• XGA-Reihe

auf Wenn der Projektor z.B. 2,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 52 bis zu 70 Zoll möglich.

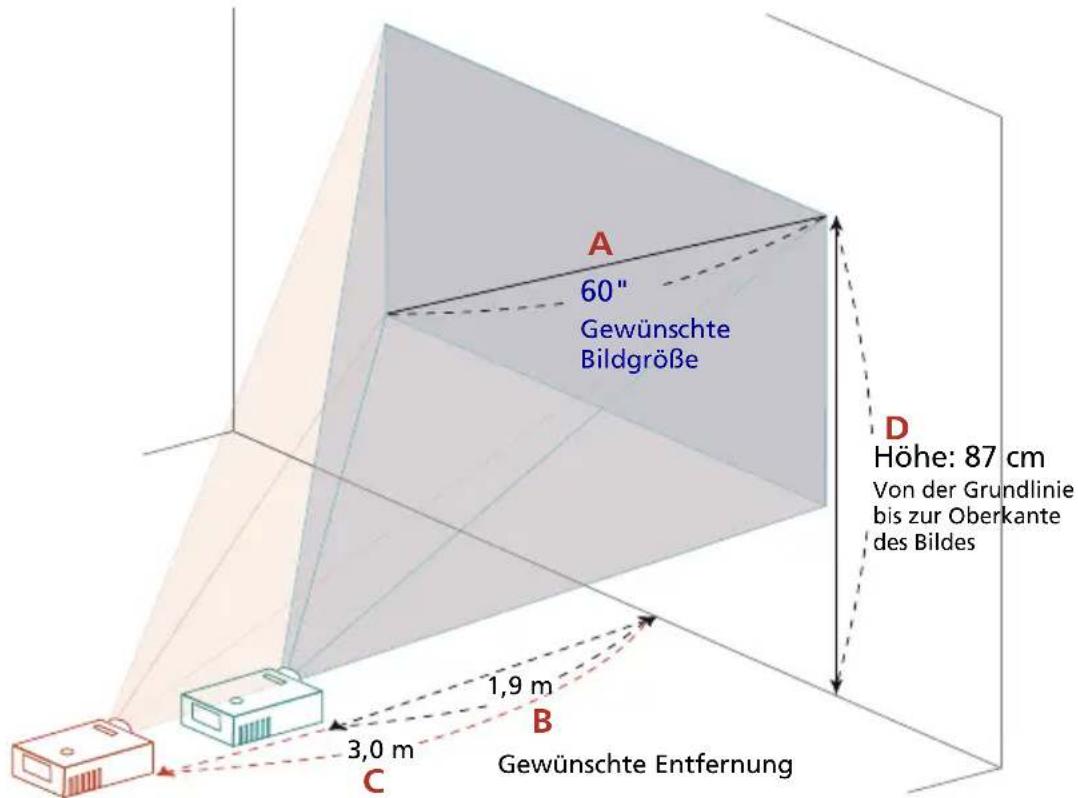

Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 123 cm erforderlich, wenn der Projektor 2 m von der Leinwand entfernt steht.

Gewünschte Entfernung (m)	Bildgröße Ober		Bildgröße Ober
	(Min. Zoomfaktor) (Max. Zoomfaktor)
	Diagonal (Zoll)	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm)	Diagonal (Zoll)	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm)
1,0 26 52 x 39 45 35 71 x 53 61
1,5 39 79 x 59 68 53 107 x 80 92
2,0	52	105 x 79	91	70	143 x 107	123
2,5	65	131 x 98	113	88	178 x 134	154
3,0	78	157 x 118	136	105	214 x 160	184
3,5	90	184 x 138	158	123	249 x 187	215
4,0	103	210 x 157	181	140	285 x 214	246
4,5	116	236 x 177	204	158	321 x 241	277
5,0	129	262 x 197	226	175	356 x 267	307
6,0	155	315 x 236	272	210	428 x 321	369
7,0	181	367 x 276	317	246	499 x 374	430
8,0	207	420 x 315	362	281	570 x 428	492
8,6	222	451 x 339	389	302	613 x 460	529

Zoomfaktor: 1,36-fach

• 1080p-Serie

auf Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 60 bis zu 96 Zoll möglich.

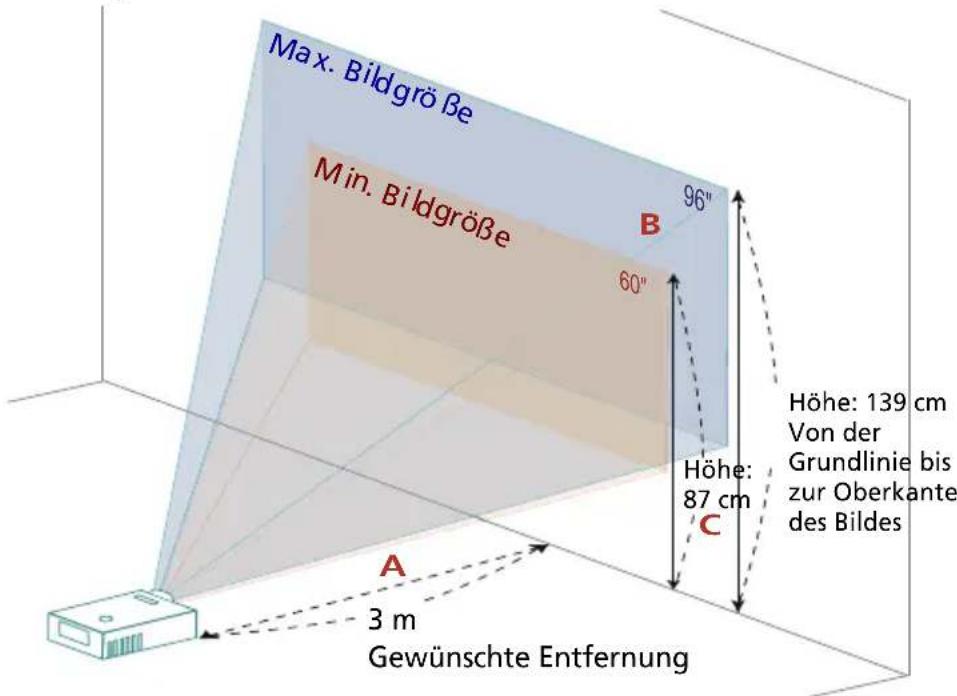

Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 139 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.

Gewünschte Entfernung (m)	Bildgröße Oben		Bildgröße Oben
	(Min. Zoomfaktor) (Max. Zoomfaktor)
	Diagonal (Zoll)	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm)	Diagonal (Zoll)	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm)
1,0 20 45 x 25 29 3	2 71 x 40 46
1,5 30 67 x 38 44 48	106 x 60 69
2,0 40 89 x 50 58 64	142 x 80 93
2,5 50 112 x 63 73	80	177 x 100 116
3,0	60	134 x 75	87	96	213 x 120	139
3,5 71 156 x 88	102	112	248 x 140 162
4,0 81	179 x 100	117	128 284 x 160	185
5,0 101	223 x 126	146	160 355 x 199	231
6,0 121	268 x 151	175	192 426 x 239	278
7,0 141	313 x 176	204	224 496 x 279	324
8,0 161	357 x 201	233	256 567 x 319	370
9,0 181	402 x 226	262	288 638 x 359	416
9,4 190	420 x 236	274	301 667 x 375	435

Zoomfaktor: 1,59-fach

- WUXGA-Serie

auf Wenn der Projektor z.B. 3,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 62 bis zu 99 Zoll möglich.

Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 142 cm erforderlich, wenn der Projektor 3,0 m von der Leinwand entfernt steht.

Gewünschte Entfernung (m)	Bildgröße Oben		Bildgröße Oben
	(Min. Zoomfaktor) (Max. Zoomfaktor)
	Diagonal (Zoll)	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm)	Diagonal (Zoll)	B (cm) x H (cm)	Von der Grundlinie bis zum Oberrand des Bildes (cm)
1,0 21 45 x 28 30 3	3 71 x 44 47
1,5 31 67 x 42 45 4	9 106 x 66 71
2,0 41 89 x 56 60 6	6 142 x 89 95
2,5 52 11 2 x 70 75	82 177 x	111 119
3,0	62	134 x 84	90	99	213 x 133	142
3,5 73 15 6 x 98	104 115	248 x 155	166
4,0 83	179 x 1	12 119 132 284 x 177	190
5,0	104	223 x 140	149	165	355 x 222	237
6,0	124	268 x 167	179	198	426 x 266	285
7,0	145	313 x 195	209	230	496 x 310	332
8,0	166	357 x 223	239	263	567 x 355	379
9,0	187	402 x 251	269	296	638 x 399	427
9,2	191	411 x 257	275	303	652 x 408	436

Zoomfaktor: 1,59-fach

So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors

Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen.

• XGA-Reihe

Um eine Bildgröße von 50 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,4 m bis 1,9 m von der Leinwand auf.

Gewünschte Bildgröße Entfernung (m) Oben (cm)
Diagonal (Zoll)	B (cm) x H (cm)	Max. Zoomfaktor	Min. Zoomfaktor	Von der Grundlinie bis zum Oberrand des Bildes
20 53 x 40	1,0 46
40 81 x 61	1,1 1,5 70
50 102 x 76	1,4 1,9 88
60 122 x 91	1,7 2,3 105
70 142 x 107	2,0 2,7 123
80 163 x 122	2,3 3,1 140
90 183 x 137	2,6 3,5 158
100 203 x 152	2,9 3,9 175
120 244 x 183	3,4 4,6 210
150 305 x 229	4,3 5,8 263
180 366 x 274	5,1 7,0 315
200 406 x 305	5,7 7,7 351
250 508 x 381	7,1 9,7 438
300 610 x 457	8,6		526

Zoomfaktor: 1,36-fach

• 1080p-Serie

Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,9 m bis 3,0 m von der Leinwand auf.

Gewünschte Bildgröße Entfernung (m) Oben (cm)
Diagonal (Zoll)<A>	B (cm) x H (cm)	Max. Zoomfaktor<B>	Min. Zoomfaktor<C>	Von der Grundlinie bis zum Oberrand des Bildes<D>
20 44 x 25	1,0 29
40 89 x 50	1,2 2,0 58
50 111 x 62	1,6 2,5 72
60 133 x 75	1,9 3,0 87
70 155 x 87	2,2 3,5 101
80 177 x 100	2,5 4,0 116
90 199 x 112	2,8 4,5 130
100 221 x 125	3,1 5,0 144
120 266 x 149	3,7 6,0 173
150 332 x 187	4,7 7,4 217
180 398 x 224	5,6 8,9 260
200 443 x 249	6,2 9,9 289
250 553 x 311	7,8 12,4	361
300 664 x 374	9,4		433

Zoomfaktor: 1,59-fach

- WUXGA-Serie

Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,8 m bis 2,9 m von der Leinwand auf.

Gewünschte Bildgröße Entfernung (m) Oben (cm)
Diagonal (Zoll)<A>	B (cm) x H (cm)	Max. Zoomfaktor<B>	Min. Zoomfaktor<C>	Von der Grundlinie bis zum Oberrand des Bildes<D>
20 43 x 27	1,0 29
40 86 x 54	1,2 1,9 58
50 108 x 67	1,5 2,4 72
60 129 x 81	1,8 2,9 86
70 151 x 94	2,1 3,4 101
80 172 x 108	2,4 3,9 115
90 194 x 121	2,7 4,3 130
100 215 x 135	3,0 4,8 144
120 258 x 162	3,6 5,8 173
150 323 x 202	4,6 7,2 216
180 388 x 242	5,5 8,7 259
200 431 x 269	6,1 9,6 288
250 538 x 337	7,6	12,1	360
300 646 x 404	9,1		432

Zoomfaktor: 1,59-fach

So erreichen Sie eine optimale Bildposition durch Anpassen des Objektivversatzes

Ihr Projektor ist mit einer Einstellmöglichkeit zum Anpassen des Objektivversatzes ausgestattet, mit der Sie die Position des projizierten Bildes nach oben oder unten verstellen können, ohne den Projektor selbst bewegen zu müssen.

Hinweis: Die Abbildungen in diesem Abschnitt dienen lediglich der Veranschaulichung und stellen keine exakten Vorgaben dar. Durch bauliche Veränderungen können die Abbildungen etwas vom tatsächlichen Gerät abweichen.

P6200/P6200S-Serie:

Die vertikale Höhe kann im Bereich -2 % bis 15 % der Bildhöhe angepasst werden.

(Der typische vertikale Bildversatz ist auf 15 % der Bildhöhe oberhalb der Objektivmitte begrenzt.)

P6500-Serie:

Die vertikale Höhe kann im Bereich -1% bis 16% der Bildhöhe angepasst werden.

(Der typische vertikale Bildversatz ist auf 16% der Bildhöhe oberhalb der Objektivmitte begrenzt.)

P6600-Serie:

Die vertikale Höhe kann im Bereich -6% bis 7% der Bildhöhe angepasst werden.

(Der typische vertikale Bildversatz ist auf 7% der Bildhöhe oberhalb der Objektivmitte begrenzt.)

Versatz	P6200/P6200S P6500 P6600
	max. [A] min. [B] max.		[A] min. [B] max. [A] min. [B]
V 15% -2	% 16% -1% 7	% -6%

Bedienelemente

Installationsmenü

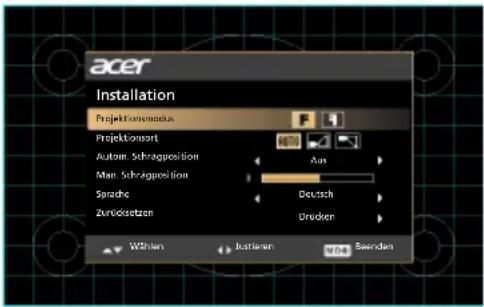

Es steht Ihnen ein OSD-Installationsmenü für die Installation und Wartung des Projektors zur Verfügung. Verwenden Sie nur dann diese OSD-Funktion, wenn die Meldung „Kein Signal“ auf dem Bildschirm erscheint.

Durch das Menü können Sie die Leinwandgröße, die Entfernung, den Fokus, die Trapezkorrektur usw. einstellen bzw. anpassen.

1 Setzen Sie den Projektor durch Drücken der „Ein/Aus“-Taste am Bedienfeld in Betrieb.
2 Rufen Sie zur Projektorinstallation und -wartung mit der Taste „MENU“ an der Fernbedienung das OSD-Menü auf.

3 Das Hintergrundmuster dient als Orientierungshilfe, wenn Sie die Kalibrierung und Ausrichtungseinstellungen wie z.B. die Leinwandgröße, die Entfernung usw. vornehmen.
4 Das Installationsmenü enthält die folgenden Funktionen:

•Projektionsmethode
•Projektion
•Projektionsort
•Autom. Schrägposition-Einstellungen
•Man. Schrägposition-Einstellungen
•H. Trapezkorr.
•V. Trapezkorr.
•LAN/WiFi
•LAN
• LAN IP/ Mask
•Einstellungen des WLAN-HD-Dongle
- Spracheinstellung

• 5-V-Gleichspannungsausgang (Bereitschaftsmodus)
• Zurücksetzen auf die werkseitigen Standardeinstellungen

UVerwenden Sie die Taste Pfeil nach oben/unten, um eine Funktion auszuwählen. Verwenden Sie die Taste Pfeil nach links/rechts, um die Einstellung der ausgewählten Funktion zu ändern. Mit der Taste Pfeil nach rechts öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird.

5 Sie können zu jeder Zeit auf die Taste MENU drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren.

Hinweis: Funktionen variieren je nach Modelldefinition.

Bildschirmmenüs (OSD-Menüs)

Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können.

Verwenden der OSD-Menüs

• Drücken Sie auf „MENU“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen.
• Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen. Nachdem Sie ein gewünschtes Element aus dem Hauptmenü gewählt haben, drücken Sie bitte auf, um das entsprechende Untermenü für die Funktionseinstellung zu öffnen.
• Wählen Sie mit den Tasten das gewünschte Element und passen Sie die Einstellungen mit den Tasten an.
• Nehmen Sie ggf. wie oben beschrieben weitere Einstellungen in dem Untermenü vor.
• Drücken Sie auf „MENU“ auf der Fernbedienung oder am Bedienfeld. Sie kehren daraufhin zum Hauptmenü zurück.
• Drücken Sie zum Schließen des OSD-Menüs die „MENU“-Taste an der Fernbedienung oder am Bedienfeld. Das OSD-Menü wird geschlossen und der Projektor speichert automatisch die neuen Einstellungen.

Hinweis: Einige der folgenden OSD-Einstellungen sind möglicherweise nicht verfügbar. Bitte beachten Sie das tatsächliche OSD Ihres Projektors. Hinweis: Funktionen variieren je nach Modelldefinition.

Farbe

LumiSense+	Der Lichtsensor der LumiSense+-Technologie kann die Helligkeit und Farbsättigung des projizierten Bildes basierend auf der tatsächlichen Umgebungsbeleuchtung intelligent optimieren. Die Funktion verbessert deutlich die Sichtbarkeit dunkler Details sowie die Farbsättigung.Aus: Beim Normal-Modus. (Umgebungslichtsensor ist aus)Auto-Hell: Lichtsensor ist zur automatischen Erkennung des Umgebungslichts eingeschaltet und optimiert Helligkeit und Farbsättigung des projizierten Bildes.DynamicBlack: Zum automatischen Optimieren der Anzeige dunkler Filmszenen; dadurch werden diese detaillierter gezeigt.
Anzeigemodus	Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen.Hell: Für optimierte Helligkeit.Präsentation: Für Präsentationen – zum Beispiel bei Besprechungen.Standard: Für normale Umgebung.Video: Für Videowiedergaben in einer hellen Umgebung.Spiel: Bei Spielinhalten.Ausbildung: Für Bildungsumgebung.Film: Zur Wiedergabe von Filmen, Videos und Bildern in heller Umgebung.Film dunkel: Zur Wiedergabe von Filmen in abgedunkelter Umgebung.Sport: Bei Sportaufnahmen.Benutzer: Benutzerdefinierte Einstellungen.
Wandfarbe	Mit dieser Funktion können Sie die Farbdarstellung an die Wandfarbe angleichen. Dabei stehen verschiedene Auswahlmöglichkeiten zur Verfügung, einschließlich Weiß, Hellgelb, Hellblau, Pink und Dunkelgrün. Auf diese Weise können Farbverfälschungen durch die Wandfarbe so ausgeglichen werden, dass das Bild wieder in den richtigen Farben angezeigt wird.
Helligkeit	Hier stellen Sie die Bildhelligkeit ein.Drücken Sie auf , um das Bild dunkler zu machen.Drücken Sie auf , um das Bild heller zu machen.
Kontrast	"Verwenden Sie die Option „Kontrast“, um den Unterschied zwischen hellsten und dunkelsten Teilen des Bildes einzustellen. Die Einstellung des Kontrast verändert die Schwarz- und Weißanteile im Bild.Drücken Sie auf , um den Kontrast zu verringern.Drücken Sie auf , um den Kontrast zu erhöhen.
Farbsättigung	Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen. Drücken Sie auf , um den Anteil der Farbe in dem Bild zu verringern. Drücken Sie auf , um den Anteil der Farbe in dem Bild zu erhöhen.
Farbton	Hier können Sie die Balance der Farben Rot und Grün einstellen. Drücken Sie auf , um den Anteil der grünen Farbe in dem Bild zu erhöhen. Drücken Sie auf , um den Anteil der roten Farbe in dem Bild zu erhöhen.
Farbtemperatur	ModusMit dieser Funktion können Sie zwischen CT1, CT2 (nativ), CT3 und Benutzer wählen.
	R-VerstärkungPasst die Rotverstärkung zur Farbtemperaturoptimierung an.
	G-VerstärkungPasst die Grünverstärkung zur Farbtemperaturoptimierung an.
	B-VerstärkungPasst die Blauverstärkung zur Farbtemperaturoptimierung an.
	R-TendenzPasst die Rottendenz zur Optimierung der Farbtemperatur an.
	G-TendenzPasst die Grüntendenz zur Optimierung der Farbtemperatur an.
	B-TendenzPasst die Blautendenz zur Optimierung der Farbtemperatur an.
Gamma	Diese Funktion beeinflusst die Anzeige einer dunklen Szene. Mit einem höheren Gammawert erscheinen dunkle Szenen heller.

Hinweis: Die Funktionen „Farbsättigung“ und „Farbton“ werden im Computer- und HDMI-Modus nicht unterstützt. Hinweis: Funktionen variieren je nach Modelldefinition.


Projektion
Seitenverhältnis Hier wählen Sie ein bevorzugtes Seitenverhältnis aus.Auto: Diese Option behält das originale Seitenverhältnis des Bildes und maximiert das Bild, um es an den physikalischen horizontalen oder vertikalen Pixeln anzupassen.Vollbild: Das Bild wird in voller Breite (1280 Pixel) und Höhe (800 Pixel) angezeigt.4:3: Das Bild wird an der Leinwand angepasst, skaliert und mit einem Seitenverhältnis von 4:3 angezeigt.16:9: Das Bild wird an der Breite der Leinwand angepasst, skaliert und mit einem Seitenverhältnis von 16:9 angezeigt.L.Box: Das Original-Bildformat wird beibehalten und 1,333-fach vergrößert.

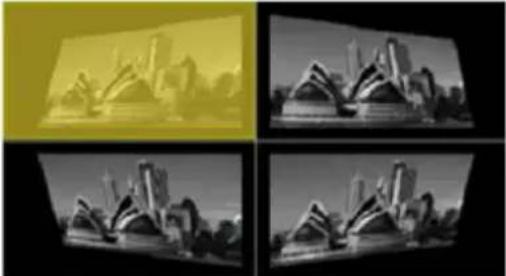

H/V-Trapezkorrektur	Auto. V-TrapezkorrekturPasst das vertikale Bild automatisch an.
	H. Trapezkorr.MitpassenSie die Bildverzerrung horizontal an und sorgen für ein quadratischeres Bild.
	V. Trapezkorr.MitpassenSie die Bildverzerrung vertical an und sorgen für ein quadratischeres Bild.
4 Ecken Korrektur	Zur manuellen Anpassung der Form und Größe eines an allen Seiten ungleichmäßig rechteckigen Bildes. Drücken Sie zur Auswahl der Ecke, die Sie anpassen möchten, wiederholt „MODE“. Passen Sie die Bildform mit den vier Richtungstasten an.Die Funktion steht nicht zur Verfügung, wenn H/V-Trapezkorrektur angepasst ist.
Schärfe Hier können	Sie die Schärfe des Bildes einstellen. Drücken Sie auf, um die Schärfe zu verringern. Drücken Sie auf, um die Schärfe zu erhöhen.
Hor. Position	Drücken Sie auf, um das Bild nach links zu verschieben. Drücken Sie auf, um das Bild nach rechts zu verschieben.
Ver. Position	Drücken Sie auf, um das Bild nach unten zu verschieben. Drücken Sie auf, um das Bild nach oben zu verschieben.
Frequenz „Frequenz“ ändert die Bildwiederholrate des Projektors so, dass sie an die Frequenz“ Ihrer Computergrafikkarte angepasst wird. Wenn ein senkrechter flimmernder Streifen auf dem projizierten Bild erscheint, können Sie mit dieser Funktion das Problem lösen.
Abstimmung Diese	Funktion synchronisiert die Signalfrequenz des Projektors mit der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie mit dieser Funktion das Problem lösen.
HDMI-Farbbereich	Hiermit wird der Farbbereich der HDMI-Bilddaten eingestellt; gleichzeitig werden Fehler bei der Farbanzeige korrigiert. Auto: Die Einstellung erfolgt automatisch durch vom Player gesandte Daten. Begr. Bereich: Für das Eingangsbild wird ein eingeschränkter Farbbereich genutzt. Vollst. Ber.: Für das Eingangsbild wird der gesamte Farbbereich genutzt.
HDMI-Suchinfo Hier	mit wird der Overscan des HDMI-Bilds auf dem Bildschirm korrigiert. Auto: Die Einstellung erfolgt automatisch durch vom Player gesandte Daten. Underscan: Overscan bei HDMI-Bildern wird ausgeschaltet. Overscan: Overscan bei HDMI-Bildern bleibt erhalten.

Hinweis: Die Funktionen „Hor. Position“, „Ver. Position“, „Frequenz“ und „Abstimmung“ werden im HDMI- oder Videomodus nicht unterstützt.

Hinweis: Die Funktionen „HDMI-Farbbereich“ und „HDMI-Suchinfo“ werden nur im HDMI-Modus unterstützt.

Hinweis: Funktionen variieren je nach Modelldefinition.

Einstellung

Startbild Hier wählen	Sie ein bevorzugtes Startbild aus. Wenn Sie die Einstellung ändern, wird die neue Einstellung erst nach dem Schließen des OSD-Menüs wirksam.Acer: Das Standard-Startbild des Acer-Projektors.Benutzer: Das per „Bildschirmaufnahme“ erfasste Bild wird verwendet.
Bildschirmaufnahme	Verwenden Sie diese Funktion, um das Startbild anzupassen. Gehen Sie folgendermaßen vor, um das Bild, das Sie als Startbild verwenden möchten, aufzunehmen.Hinweis:Bevor Sie mit den folgenden Schritten fortfahren, stellen Sie bitte sicher, dass die Funktion „Trapezkorrektur“ auf den Standardwert 0 gestellt und das Seitenverhältnis auf 4:3 gestellt ist. Lesen Sie hierzu den Abschnitt „Bild”.Ändern Sie die Einstellung der Funktion „Startbild“ von „Acer“ in „Benutzer“.Drücken Sie die angegebene Taste, um „Bildschirmaufnahme“ zu aktivieren und damit ein benutzerdefiniertes Startbild zu erstellen.Ein Bestätigungsaufforderungsfenster erscheint. Wählen Sie „Ja“, um das vorliegende Bild als benutzerdefiniertes Startbild zu verwenden. Der Aufnahmebereich ist die rote, rechteckige Fläche. Der Aufnahmebereich ist die rote, rechteckige Fläche. Wählen Sie „Nein“, um die Aufnahme abzubrechen und das Bildschirmmenü (OSD-Menü) zu schließen.Eine Meldung erscheint, um Sie darauf aufmerksam zu machen, dass die Aufnahme im Gang ist.Nach dem Abschließen des Aufnahmevorgangs verschwindet die Meldung und das originale Bild wird angezeigt.Das benutzerdefinierte Startbild, wie unten angezeigt, wird verwendet, wenn es ein neues Eingangssignal gibt oder wenn Sie den Projektor neu starten.
Quelle festlegen Der	Projektor sucht nach anderen Signalen, wenn das momentane Eingabesignal verlorengegangen ist und Quelle festlegen auf „Aus“ eingestellt ist. Wenn Quelle festlegen auf „Ein“ eingestellt ist, wird der aktuelle Quellkanal „verriegelt“, bis Sie mit der „Quelle“-Taste an der Fernbedienung den nächsten Kanal aufrufen.
Verd. Untertitel Zur A	auswahl der gewünschten Untertitel; dabei können Sie unter CC1, CC2, CC3, CC4 wählen. (CC1 zeigt Untertitel in der bevorzugten Sprache Ihres Gebietes).Mit „Aus“ schalten Sie die Anzeige von Untertiteln ab. Diese Funktion steht nur dann zur Verfügung, wenn ein Composite- oder S-Video-Eingangssignal ausgewählt wurde, das im Format NTSC vorliegt.Das Bildformat wird auf 4:3 eingestellt. Diese Funktion steht in den Bildformaten „16:9“ und „Auto“ nicht zur Verfügung.
Auto-Bildschirm Stand	darmäßig auf „Ein“; das Hoch-/Herunterfahren der elektronischen Leinwand richtet sich nach der Ein-/Abschaltung des Projektors.
VGA OUT (Standby)	Standard ist „Aus“. Wählen Sie zum Aktivieren der VGA OUT-Verbindung „Ein“.
5-V-Gleichspannungsaus gang(Bereitschaftsmodus)	Standard ist „Aus“. Wählen Sie zum Aktivieren des 5-V-Gleichspannungsausgangs während des Bereitschaftsmodus „Ein“.
HDMI CEC Standard ist „Aus“. Wählen Sie zum Aktivieren der HDMI CEC-Funktion „Ein“.
Zurücksetzen	Drücken Sie die Taste und wählen Sie „Ja“, um die Parameter in sämtlichen Menüs auf die werkseitigen Standardwerte zurückzusetzen.
Sicherheit Sicherheit	Dieser Projektor bietet dem Verwalter eine nützliche Sicherheitsfunktion, um die Benutzung des Projektors zu verwalten.Drücken Sie auf , um die Einstellung der Funktion „Sicherheit“ zu ändern. Wenn die Sicherheitsfunktion aktiviert ist, müssen Sie zuerst das „Administratorkennwort“ eingeben, bevor Sie die Sicherheitseinstellung vornehmen können.Wählen Sie „Ein“, um die Sicherheitsfunktion zu aktivieren. Daraufhin muss der Benutzer ein Kennwort eingeben, um den Projektor zu bedienen. Einzelheiten hierzu finden Sie in dem Abschnitt „Benutzerkennwort”.Wenn „Aus“ gewählt wird, dann kann der Benutzer ohne Kennwortabfrage den Projektor einschalten.
	Abschaltung (Minuten)Wenn die Funktion „Sicherheit“ auf „Ein“ gestellt ist, dann kann der Verwalter die Timeout-Funktion einstellen.Drücken Sie auf oder, um dieTimeout-Zeiteinzustellen.Der Bereich kann 10 Minuten bis 990 Minuten sein.Nach dem Ablauf der Zeit wird die Eingabe des Kennworts erneut verlangt.Die werkseitige Standardeinstellung der Funktion „Abschaltung (Minuten)“ ist „Aus”.Sobald die Sicherheitsfunktion aktiviert ist, wird beim Einschalten des Projektors die Eingabe des Kennworts verlangt. Sowohl das „Benutzerkennwort“ als auch das „Administratorkennwort“ wird in diesem Aufforderungsdialogfenster angenommen.
	BenutzerkennwortDrücken Sie auf , um das „Benutzerkennwort“ einzurichten oder zu ändern.Stellen Sie mit Hilfe der Nummerntasten auf der Fernbedienung Ihr Kennwort ein und drücken anschließend auf „MENU“, um Ihre Einstellung zu bestätigen.Drücken Sie auf , umZeichen zu löschen.Geben Sie erneut das Kennwort für das Feld „Kennwort bestätigen“ ein.Das Kennwort sollte 4 bis 8 Zeichen haben.Wenn Sie „Kennwort nur nach Einstecken des Netzsteckers abfragen.“ wählen, fordert Sie der Projektor jedes Mal zur Kennworteingabe auf, wenn Sie den Netzstecker neu anschließen.Wenn Sie „Kennwort bei jedem Einschalten des Projektors abfragen.“ wählen, müssen Sie das Kennwort jedes Mal eingeben, wenn der Projektor eingeschaltet wird.
	AdministratorkennwortDas „Administratorkennwort“ in den beiden Dialogfenstern „Administratorkennwort eingeben“ und „Kennwort eingeben“ angenommen.Drücken Sie auf , um die Einstellung der Funktion „Administratorkennwort“ zu ändern.Die werkseitige Standardeinstellung für das „Administratorkennwort“ ist „1234“.Falls Sie Ihr Administratorkennwort vergessen haben, gehen Sie bitte folgendermaßen vor, um das Administratorkennwort abzurufen:Ein einmaliges, 6-stelliges „Universalkennwort“ ist auf der Sicherheitskarte (siehe Zubehör im Karton) gedruckt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet.Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist.
	Benutzerstartbild verrglStandardmäßig ist die Funktion „Benutzerstartbild verrgl“ auf „Aus“ eingestellt. Wenn die Funktion Benutzerstartbild verrgl auf „Ein“ gestellt ist, dann kann das Startbild nicht von Benutzern geändert werden. Mit dieser Funktion verhindern Sie, dass andere Benutzer das Startbild willkürlich ändern. Wählen Sie „Aus“, um das Ändern des Startbildes zu erlauben.
LAN LAN	Standard ist „Aus“. Zum Aktivieren der LAN-Verbindung wählen Sie „Ein”.Falls Sie die LAN-Steuerung im Bereitschaftsmodus nutzen möchten, wechseln Sie VGA OUT (Standby) von Aus zu Ein.
	LAN IP/ MaskGeben Sie die IP- und Maske-Adresse an.
	LAN zurücksetzenSetzt die LAN-Funktion zurück.
	SteuerungskanalStandard ist „RS232/LAN“. Zum Aktivieren der HDBaseT-Verbindung wählen Sie „HDBaseT“.
	HDBaseT-IR-CarrierStandard ist „Aus“, wählen Sie zum Aktivieren der Funktion HDBaseT-IR-Carrier „Ein“.

Hinweis: Funktionen variieren je nach Modelldefinition.

Verwaltung

ECO-Modus Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, die Lampenlebensdauer zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln.
Große Höhe Zum Einschalte des Große Höhe-Modus wählen Sie „Ein“. Diese Option bewirkt einen ständigen Betrieb der Lüfter bei voller Drehzahl, um den Projektor auch in großen Höhen ausreichend kühlen zu können.
Abschaltmodus • Sofort aus: Schaltet den Projektor ohne Kühlung aus.• Sofortforts.: Setzt das System fort, wenn die Ein-/Austaste innerhalb 2 Minuten erneut gedrückt wird.
Auto-Aus Der Projektor wird automatisch ausgeschaltet, wenn es innerhalb der festgelegten Zeit keine Signaleingabe gibt. (Standard ist 120 Minuten)
Gerät ein Wählen Sie zum Einschalten des Projektors bei Einstecken des Netzkabels „Ein“.
Lampenstd. Hier wird die gesamte Betriebszeit der Lampe angezeigt (in Stunden).
Lampenwechsel Erinnerung	Aktivieren Sie diese Funktion, um sich an das Auswechseln der Lampe 30 Stunden vor dem Erreichen der Lampenstandzeit durch eine Anzeige aufmerksam machen zu lassen.
Reset Lampe	Drücken Sie die Taste und wählen „Ja“, um den Lampenbetriebszeit-Zähler auf 0 zu stellen.

Hinweis: Funktionen variieren je nach Modelldefinition.

Audio

Lautstärke	Drücken Sie auf , um die Lautstärke zu verringern.Drücken Sie auf , um die Lautstärke zu erhöhen.
Mikrofonlautstärke Passen	Sie die Lautstärke vom „Mikrofoneingang“-Anschluss an.
Stumm • Wählen Sie „Ein“, um die Tonausgabe verstummen zu lassen.Wählen Sie „Aus“, um die Lautstärke wiederherzustellen.
Ein-/Ausschaltlautstärke	Diese Funktion erlaubt Ihnen die Lautstärke der Benachrichtigung beim Ein-/Ausschalten des Projektors einzustellen.
Alarmlautstärke Diese Funktion erlaubt Ihnen die Lautstärke jeder Warnmeldung einzustellen.

Hinweis: Funktionen variieren je nach Modelldefinition.

3D

3D Wählen Sie „Ein“, um die DLP-3D-Funktion zu aktivieren.Ein: Wählen Sie dieses Element, wenn Sie eine DLP-3D-Brille,eine 3D-fähige 120-Hz-Grafikkarte und eine Datei im HQFS-Format oder eine DVD mit entsprechendem SW-Player nutzen.Aus: Schaltet den 3D-Modus aus.

3D-Format Falls 3D-Inhalte nicht richtig angezeigt werden, können Sie ein 3D-Format wählen, das am besten zu dem angezeigten 3D-Inhalt passt und für ein optimales Ergebnis sorgt.

24P 3D Wählen Sie „96 Hz“ oder „144 Hz“ entsprechend der 3D-Brille.

3D-L/R-Umkehrung Wenn Sie beim Tragen einer DLP 3D-Brille ein einzelnes oder ein überlagertes Bild sehen, müssen Sie möglicherweise „Umkehren“ ausführen, damit die Links/Rechts-Bildfolge so angepasst wird,dass das Bild richtig wiedergegeben wird (für DLP 3D).

3D-Warnmeldung Wählten Sie „Ein“ zum Anzeigen der 3D-Warnmeldung.Hinweis: Die 3D-Anzeige ist jetzt aktiviert.Stellen Sie sicher, dass die 3D-Signale und die Brille richtig sind.Bitte schalten Sie die 3D-Funktion ab, wenn Sie keine 3D-Medien anschauen.Wenn die 3D-Anzeige nicht richtig ist, versuchen Sie, 3D-Synchr.-Umkehrung zu aktivieren.Die Optionen für den Anzeigemodus sind im 3D-Modus deaktiviert.

Hinweis: Für eine einwandfreie 3D-Anzeige müssen die richtigen Einstellungen im 3D-Anwendungsprogramm der Grafikkarte vorgenommen werden.

Hinweis: SW-Player wie der Stereoscopic Player und der DDD TriDef Media Player können Dateien im 3D-Format unterstützen. Sie können diese drei Player auf der folgenden Webseite herunterladen,

Hinweis: „3D-L/R-Umkehrung“ ist nur bei aktiviertem 3D verfügbar.

Hinweis: Wenn der Projektor eingeschaltet wird und 3D noch aktiviert ist, erscheint eine entsprechende Erinnerungsmeldung. Bitte ändern Sie die Einstellung je nach der geplanten Wiedergabe.

Hinweis: Das WUXGA-Modell kann 24P 3D aufgrund der TI-ASIC-

Pufferspeicherbeschränkung nicht skalieren; sobald 24P 3D-Eingänge (96 oder 144 Hz) erkannt werden, wird Seitenverhältnis / HDMI-Suchinfo ausgegraut und auch Ausblenden wird nicht unterstützt.

Sprache

Sprache

Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie auf oder , um eine bevorzugte Sprache auszuwählen.• Drücken Sie auf , um ihre Auswahl zu bestätigen.

Acer LAN-Webseitenverwaltung

Anmeldung

Öffnen Sie einen Browser, geben Sie die Server-IP-Adresse (192.168.100.10) zum Aufrufen der nachstehenden Webseite der Acer LAN-Webseitenverwaltung ein. Vor dem Einsatz ist ein Kennwort zur Anmeldung erforderlich.

Wählen Sie einen Benutzer. Administrator verfügt über hohe Autorität, kann mehr Aktionen durchführen, wie z. B. Netzwerk- und Alarmeinstellungen. Das Standardkennwort des Administrators lautet „admin“. User (Benutzer) verfügt über normale Autorität, das Standardkennwort lautet „user“. Geben Sie das richtige Kennwort ein, klicken Sie dann auf die Anmelden-Schaltfläche.

Startseite

Die Startseite zeigt den Verbindungsstatus, zusätzlich finden Sie hier drei Hauptfunktionen: Bedienfeld, Netzwerkeinstellungen und Alarmeinstellungen.

Hinweis: Bedienfeld und Netzwerkeinstellungen lassen sich nur über das Administratorkonto aufrufen.

Bedienfeld

Endbenutzer können Projektorwerte über diese Seite regeln und anpassen.

Netzwerkeinstellungen

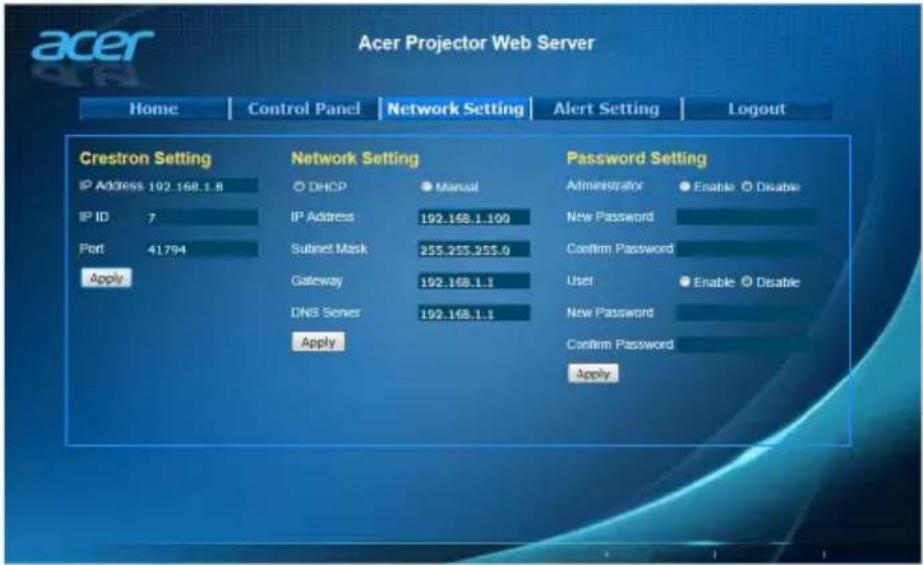

Endbenutzer können IP-Adresse, Gruppenname und Kennwort wie gewünscht festlegen. Der Projektor startet automatisch neu, wenn Sie nach dem Ändern von Netzwerkeinstellungen oder Kennwörtern auf „Anwenden“ klicken.

Hinweis: Gruppenname und Projektorname dürfen bis zu 32 Zeichen lang sein.

Alarmeinstellungen

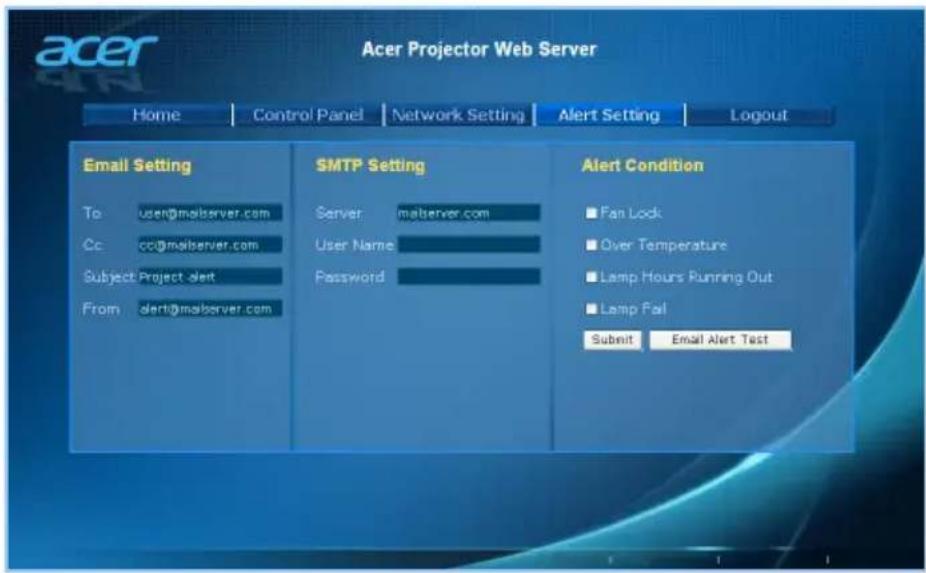

Endbenutzer können eMails mit Fehlermeldungen direkt versenden, falls ein Problem mit dem Projektor auftritt.

Abmelden

Wenn Sie auf Abmelden klicken, gelangen Sie nach 5 Sekunden wieder zurück zur Anmeldungsseite.

Hinweis: Funktionen variieren je nach Modelldefinition.

Anhang

Fehlerbehebung

Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt.

Bildprobleme und Lösungen

# Problem Lösung
1 Es wird kein Bild angezeigt	Führen Sie die Verbindung wie im Abschnitt „Inbetriebnahme“ beschrieben aus.Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder abgebrochen sind.Überprüfen Sie, ob die Projektionslampe richtig installiert ist. Lesen Sie hierzu den Abschnitt „Auswechseln der Lampe“.Überprüfen Sie, ob die Objektivabdeckung entfernt und der Projektor eingeschaltet wurde.
2 Bild nur teilweise, rollend oder falsch angezeigt (beim PC, Windows 2000/XP/Vista/Windows 7/Windows 8)	Drücken Sie „RESYNC“ am Bedienfeld.Im Fall eines falsch angezeigten Bildes:Öffnen Sie unter „Arbeitsplatz“ die „Systemsteuerung“ und klicken dann doppelt auf das „Anzeige“-Symbol.Wählen Sie den Registerreiter „Einstellungen“.Stellen Sie sicher, dass die Anzeigeauflösungseinstellung 1920 x 1200 (WUXGA-RB) oder weniger beträgt.Klicken Sie auf die Schaltfläche „Erweitert“.Falls das Problem bestehen bleibt, muss auch die Einstellung des verwendeten Monitors wie folgt geändert werden:Stellen Sie sicher, dass die Auflösungseinstellung 1920 x 1200 (WUXGA-RB) oder weniger beträgt.Klicken Sie auf die Schaltfläche „Ändern“ auf der Registerkarte „Monitor“.Klicken Sie auf „Alle Hardwarekomponenten dieser Geräteklasse“. Wählen Sie im Feld „Hersteller“ die Option „Standardmonitortypen“ und dann die benötigte Auflösung aus dem „Modelle“-Feld aus.Stellen Sie sicher, dass die Anzeigeauflösungseinstellung des Monitors 1920 x 1200 (WUXGA-RB) oder weniger beträgt.

3 Bild	nur teilweise, rollend oder falsch angezeigt (Bei Notebooks)	Drücken Sie „RESYNC“ am Bedienfeld.Im Fall eines falsch angezeigten Bildes:Führen Sie zuerst die oben beschriebenen Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus.Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B. auf [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]Wenn Sie Probleme bei der Änderung der Auflösung haben oder das Bild am Monitor hängen bleibt, sollten Sie alle Geräte inklusive des Projektors neu starten.
4 Der	Bildschirm des Notebook-Computers zeigt die Präsentation nicht an	Bei Verwendung eines Notebook-PCs mit Microsoft® Windows®: Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Wie Sie den Notebook-Bildschirm aktivieren, erfahren Sie von der Dokumentation Ihres Notebooks.Bei Verwendung eines Notebooks mit dem Betriebssystems von Apple® Mac®: Öffnen Sie „Display“ unter „System Preference“ und stellen „Video Mirroring“ auf „Ein“.
5 Das	Bild wackelt oder flimmert	Korrigieren Sie das Bild über die Funktion „Abstimmung“. Lesen Sie hierzu den Abschnitt „Bild”.Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.
6 Das	Bild hat einen senkrechten flimmernden Streifen	Ändern Sie die Einstellung der Funktion „Frequenz“. Lesen Sie hierzu den Abschnitt „Bild”.Überprüfen Sie den Anzeigemodus der Grafikkarte und ändern ihn gegebenenfalls in einen mit diesem Projektor kompatiblen Modus.
7 Das	Bild ist unscharf	Stellen Sie sicher, dass die Objektivabdeckung entfernt ist.Stellen Sie die Bildschärfe über den Fokusring des Projektors ein.Stellen Sie sicher, dass sich die Projektionsfläche innerhalb des erforderlichen Abstands von 1,0 bis 8,6 Metern (XGA-Serie) / 1,0 bis 9,4 Metern (1080p-Serie) / 1,0 bis 9,1 Metern (WUXGA-Serie) zum Projektor befindet. Lesen Sie hierzu den Abschnitt „So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors“.
8 Das	Bild ist bei einer DVDWiedergabe im „Breitbild“-Format langgestreckt	Wenn Sie eine DVD wiedergeben, die im anamorphen oder 16:9-Seitenverhältnis kodiert ist, müssen Sie gegebenenfalls die folgenden Einstellungen vornehmen:Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in 4:3.Wenn das Bild auch dann noch langgestreckt ist, müssen Sie das Seitenverhältnis ändern. Bitte stellen Sie auf Ihrem DVD-Player das Seitenverhältnis auf 16:9 (Breitbild) ein.Wenn Sie einen DVD-Titel im Letter Box- (LBX-) Format wiedergeben, ändern Sie über das OSD-Menü des Projektors das Format in Letter Box.
9 Bild	zu klein oder zu groß	Bedienen Sie den Zoomregler oben auf dem Projektor.Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.Drücken Sie „MENU“ auf der Fernbedienung. Rufen Sie „Bild --> Seitenverhältnis“ auf, versuchen Sie verschiedene Einstellungen oder drücken Sie zum direkten Anpassen die Taste „ASPECT RATIO“ an der Fernbedienung.
10 Das	Bild hat schräge Seiten	Ändern Sie, wenn möglich, die Position des Projektors, so dass er in der Mitte steht.Drücken Sie die Taste „Trapezkorrektur / "ander Fernbedienung, bis die Bildseiten vertikal erscheinen.
11 Das	Bild ist falsch herum	Wählen „Bild --> Projektionsmodus“ im OSD Menü und ändern die Projektionsrichtung.

OSD-Meldungen

# Zustand Erläuterung
1	Meldung	Gebläse versagt - Das Systemgebläse funktioniert nicht.Gebläse versagtDie Lampe wird demnächst autom. Ausgeschaltet.Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie die folgende Mitteilung.Projektor überhitzt, System schaltet sich in Kürze automatisch ab, bitte:1. Prüfen, ob die Umgebungstemperatur zwischen 5 und 40 Grad liegt.2. Prüfen, ob der Filter gereinigt werden muss.3. Prüfen, ob die Zu- oder Abluftöffnungen blockiert sind.4. Prüfen, ob der Höhenmodus eingestellt ist, wenn der Projektor in großer Höhe verwendet wird.Bitte prüfen Sie auch, ob die Staubfilter installiert sind. Sind die Staubfilter von Staub verstopft, reinigen Sie sie bitte. Einzelheiten finden Sie unter „Staubfilter reinigen und austauschen“.Lampe auswechseln - Die Lampe erreicht bald seine Standzeit. Bereiten Sie sich vor, sie bald auszuwechseln.Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung.Auswechseln empfohlen

Probleme mit dem Projektor

# Zustand Lösung
1 Der Projektor reagiert auf keine Steuerung	Schalten Sie, wenn möglich, den Projektor aus, ziehen das Netzkabel heraus und warten für mindestens 30 Sekunden, bevor Sie das Netzkabel wieder anschließen.
2 Die Lampe erlischt oder macht einen Knall	Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Auswechseln der Lampe“, um die Lampe auszuwechseln.

Liste mit LED- und Alarm-Definitionen

LED-Meldungen

Meldung	Lampen_LED	Temperatur_LED	Betriebs-LED
	Rot Rot Rot Blau
Netzsteckereingang Blinkt ein zu aus, 100 ms		Blinkt ein zu aus, 100 ms	Blinkt ein zu aus, 100 ms	--
Standby -- -- EIN --
Ein-/Austaste EIN -- -- -- EIN
Lampen-Neuversuch -- -- -- Schnell				blinkend
Ausschalten (Abkühlung im Gang)	-- -- Schnell		blinkend	--
Ein-/Austaste aus (Kühlvorgang abgeschlossen; Standby-Modus)	-- -- EIN --
Fehler (Überhitzung)	--	EIN -- EIN
Fehler (Gebläse versagt)	--	Schnell blinkend	-- EIN
Fehler (Lampe versagt)	EIN	-- -- EIN
Fehler (Farbrad versagt)	Schnell blinkend	-- -- EIN

So installieren Sie das Kabelmanagement

I. Szenario Deckenmontage
1 Schließen Sie Netzkabel und andere Kabel wie erforderlich an.
2 Installieren Sie die beiden Stützen und ziehen Sie die Schrauben fest. (Abbildung 1, 2, 3, 4)
3 Drücken Sie die Kabelverwaltung. (Abbildung 5)
4 Wenn Sie einen Acer-Dongle installieren müssen (WirlessHD-Kit/WirelessAndroid-Kit/WirelessCAST), befolgen Sie die nachstehenden Schritte:

(A) Lösen Sie die Abdeckungsschraube mit einem Schraubendreher.
(B) Drücken Sie die Abdeckung nach oben.
(C) Entfernen Sie die Abdeckung.
(D) Verbinden Sie den Dongle mit dem Anschluss für das HDMI-Verlängerungskabel; stellen Sie eine Verbindung zum HDMI-Port am Projektor her.

5 Bringen Sie die Kabelverwaltungsabdeckung sicher am Projektor an und ziehen Sie die Schraube fest. (Abbildung 5, 4, 3, 2, 1)

Staubfilter reinigen und austauschen

Reinigen der Staubfilter

Reinigen Sie nach allen 1000 Betriebstunden die Staubfilter. Werden die Filter nicht regelmäßig gereinigt, können sie von Staub verstopft werden und die Belüftung beeinträchtigen. Dies kann zu einer Überhitzung führen und den Projektor beschädigen.

Folgen Sie den nachstehenden Schritten:

1 Schalten Sie den Projektor aus. Warten Sie, bis die Betriebs-LED aufhört zu blinken, bevor Sie das Netzkabel herausziehen.
2 Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.

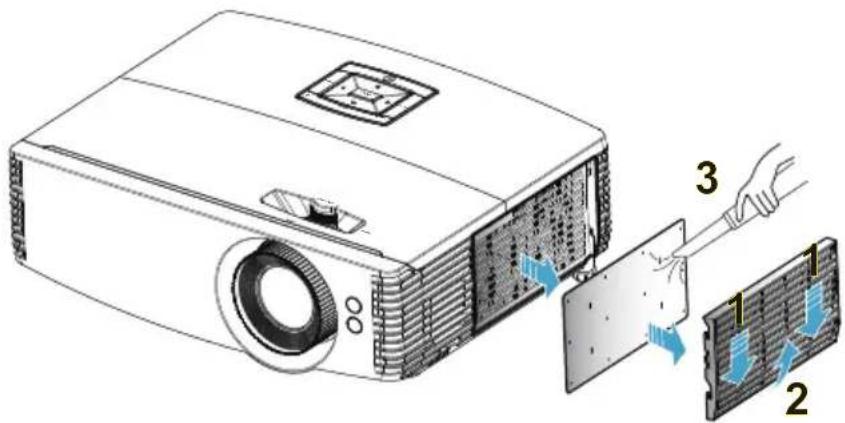

3 Ziehen Sie den Staubfilter heraus. (Abbildung 1, 2)
4 Verwenden Sie einen kleinen Staubsauger, der für die Reinigung von Computern und sonstigen Bürogeräten konzipiert ist, um die Staubfilter zu reinigen. (Abbildung 3)
5 Falls der Schmutz schwer zu entfernen ist oder der Filter beschädigt ist, wenden Sie sich bitte an Ihren Händler oder den Kundendienst, um neue Filter zu erhalten.

Auswechseln der Lampe

Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus.

Der Projektor erkennt automatisch die Betriebszeit der Lampe. Die Warnmeldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. Auswechseln empfohlen“ erscheint. Wenn Sie diese Meldung sehen, sollten Sie die Lampe so bald wie möglich austauschen. Stellen Sie sicher, dass sich der Projektor mindestens 30 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln.

Warnung: Das Lampenfach ist heiß! Lassen Sie das Gerät abkühlen, bevor Sie die Lampe auswechseln!

So wechseln Sie die Lampe aus

Schalten Sie den Projektor aus, indem Sie den Stromschalter drücken. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz.

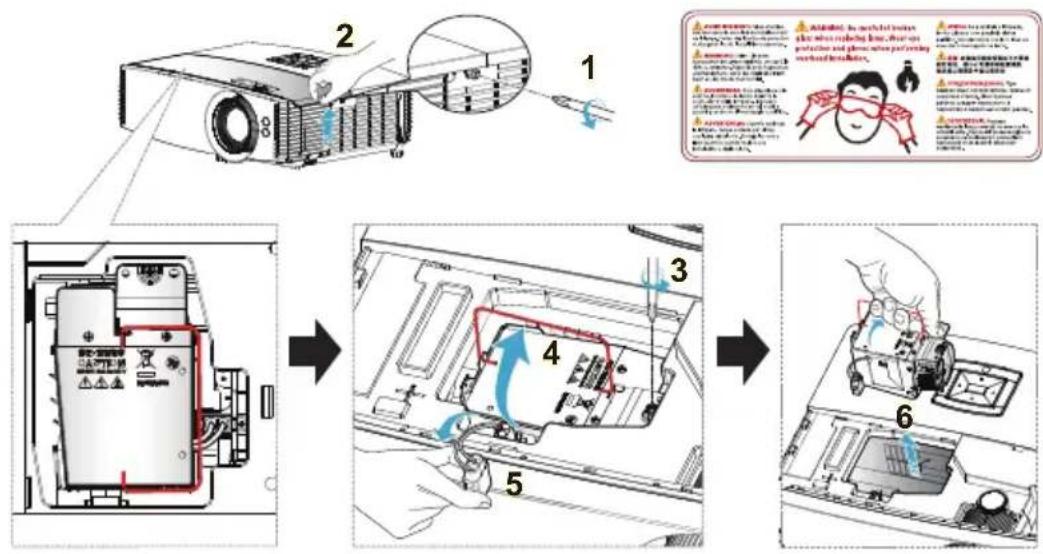

1 Lösen Sie die Abdeckungsschraube mit einem Schraubendreher. (Abbildung 1) Schieben Sie die Abdeckung nach oben und nehmen Sie sie ab. (Abbildung 2)

2 Entfernen Sie die Schraube, die das Lampenmodul hält. (Abbildung 3) Heben Sie den Griff an, sodass er nach oben ragt. (Abbildung 4) Ziehen Sie den Lampenstecker heraus. (Abbildung 5)

3 Heben Sie den Griff an, sodass er nach oben ragt. Ziehen Sie mit etwas Kraft das Lampenmodul heraus. (Abbildung 6)

Verwenden Sie zum Ersetzen des Lampenmoduls eine neue Lampe und befolgen die obigen Schritte in umgekehrter Reihenfolge.

Warnung: Achten Sie zur Vermeidung von Verletzungen darauf, weder das Lampenmodul fallen zu lassen noch die Birne anzufassen. Die Birne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt.

Deckenmontage

Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten:

1 Bohren Sie vier Löcher in einen soliden Bestandteil der

Deckenkonstruktion, und befestigen Sie die Deckenmontagebasis an der Decke.

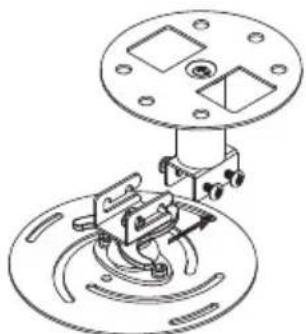

2 Wählen sie die Längenkombination basierend auf der tatsächlichen Umgebung. (CM-01S beinhaltet nicht Typ 2 und Typ 3.)

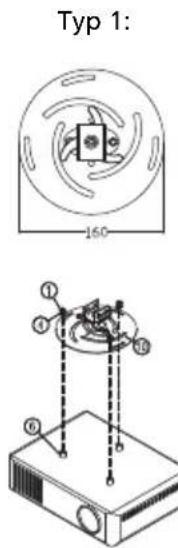

Typ 1 Typ 2 Typ 3

Verwenden Sie für die Standardgröße drei Halterungsschrauben zur Befestigung des Projektors an der Deckenmontagehalterung.

Typ 2 und Typ 3:

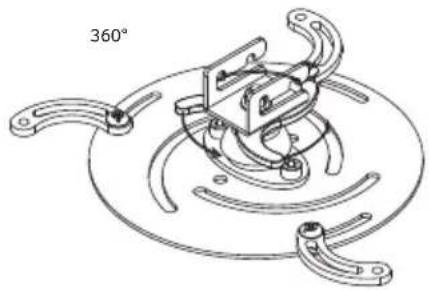

Alternativ nutzen Sie für die größere Größe die ausziehbaren Erweiterungen für besseren Halt.

Typ 2: Typ 3:

Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.

4 Verbinden Sie den Anschluss am Gerät mit der Projektorhalterung (Abbildung 1), fixieren Sie die Konstruktion dann mit vier Schrauben (Abbildung 2).

5 Versstellen Sie gegebenenfalls den Winkel und die Position.

Schraubentyp B Unterlegscheibentyp

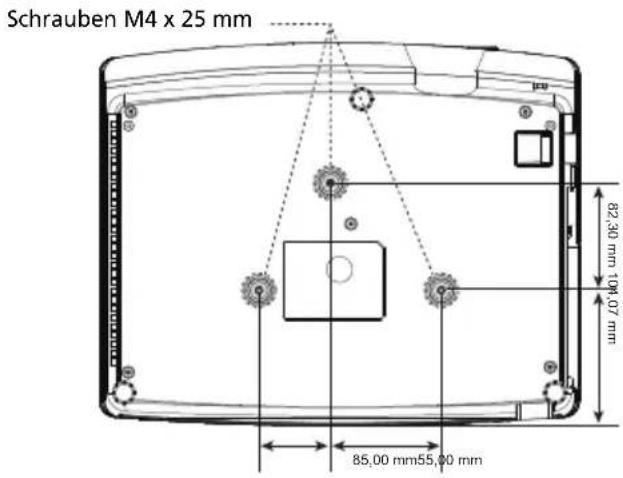

Durchmesser (mm) Länge (mm) Groß Klein
4	2	5	V

V

Technische Daten

Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben.

Projektionssystem	DLP®
Auflösung • P6200/F211/PM-X01/P6200S/F211S/PM-X01S-Serie:Native XGA-Auflösung von 1024 x 768P6500/F251/PM-801-Serie: 1080p-Auflösung von 1920 x 1080P6600/F261/PM-WU01-Serie: Tatsächliche WUXGA-Auflösung von 1920 x 1200Maximal: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200)
Computerkompatibilität IBM PCs und kompatible, Apple Macintosh, iMac und VESA-Standards: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+
Videokompatibilität NTSC (3,58/4,43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Seitenverhältnis Vollbild, 4:3, 16:9, L.Box
Mögliche Anzeigefarben 1,07 Milliarden Farben
Projektionsobjektiv • P6200/F211/PM-X01/P6200S/F211S/PM-X01S-Serie:F = 2,5 – 2,93, f = 15,98 – 21,42 mm,1:1,36-facher manueller Zoom und manueller FokusP6500/F251/PM-801/P6600/F261/PM-WU01-Serie:F = 2,5 – 3,26, f = 20,91 – 32,63mm,1:1,59-facher manueller Zoom und manueller Fokus
Projektionsbildschirmgröße (diagonal)	P6200/F211/PM-X01/P6200S/F211S/PM-X01S-Serie: 66 – 762 cmP6500/F251/PM-801-Serie: 51 – 762 cmP6600/F261/PM-WU01-Serie: 53 – 762cm
Projektionsentfernung • P6200/F211/PM-X01/P6200S/F211S/PM-X01S-Serie: 1 – 8,6 mP6500/F251/PM-801-Serie: 1m – 9,4mP6600/F261/PM-WU01-Serie: 1 – 9,1 m
Projektionsfaktor • P6200/F211/PM-X01/P6200S/F211S/PM-X01S-Serie: 70 Zoll bei 2m (1,40 bis 1,91:1)P6500/F251/PM-801-Serie: 64 Zoll bei 2m (1,41 bis 2,24:1)P6600/F261/PM-WU01-Serie: 66" bei 2 m (1,41 bis 2,24:1)
Horizontale Scanrate 15 - 100 kHz
Vertikale Bildwiederholrate 24 - 120 Hz
Lampentyp • P6200/F211/PM-X01/P6200S/F211S/PM-X01S-Serie: 310 W-Leuchtmittel, vom Benutzer austauschbarP6500/F251/PM-801/P6600/F261/PM-WU01-Serie: 365 W-Leuchtmittel, vom Benutzer austauschbar
Trapezkorrektur ±30 Grad

Audio Interner Lautsprecher mit einer Leistung von 10 W x 2

Gewicht 4,5 kg

Abmessungen (B x T x H) 373 mm x 223,4 mm x 100,5 mm (14,7" x 8,8" x 4,0")

Digital-Zoom 2X

Stromversorgung Wechselspannungseingang, 100 – 240 V, Stromversorgung mit Auto-Umschaltung

Stromverbrauch Normalmodus: 315 W ± 10 % bei 110 V

Wechselspannung

ECO-Modus: 260 W ± 10 % bei 110 V

Wechselspannung

Bereitschaftsmodus < 0,5 W

Betriebstemperatur 0°C bis 40°C / 32°F bis 104°F

E/A-Anschlüsse • Netzanschluss x 1

- 2 VGA-Eingänge

- VGA-Ausgang x1

- Composite-Eingang x 1

- S-Videoeingang x 1

- YPbPr/YCbCr-Eingang x 1

- HDMI (MHL) x 1

• H D M I x 1

• R S 2 3 2 x 1

- Mini-USB x 1: (zur Firmware-Aktualisierung)

- Audioeingang x 1

- Mikrofoneingang x 1

• Audioeingang (Cinch) x 1

- Audioausgang x 1

- 5-V-USB-Gleichspannungsausgang x 1

• 12-V-Gleichspannungsausgang x 1

- RJ45-LAN-Eingang x 1

- HDBaseT-Eingang x 1 (Nur für P6600/F261/PM-WU01-Serie)

Standardlieferumfang • Netzkabel x 1

- VGA-Kabel x 1

- Fernbedienung x 1

- Batterien x 2 (für Fernbedienung) (optional)

• Bedienungsanleitung (CD-ROM) x 1

- Kurzanleitung x 1

- Sicherheitskarte x 1

- Kabelmanagementabdeckung x 1

• Staubfilter x 1 (optional)

- Tragetasche x 1 (optional)

Hinweis: Das Design und die technischen Daten können ohne Ankündigung geändert werden.

Kompatible Modi

A. VGA analog

1 VGA analog - PC-Signal

Modi	Auflösung	V.Frequenz [Hz]	H.Frequenz [KHz]
VGA 640x480 60 31,5
	640x480 72 37,9
	640x480 75 37,5
	640x480 85 43,3
	640x480 120 61,9
SVGA 800x600 56 35,1
	800x600 60 37,9
	800x600 72 48,1
	800x600 75 46,9
	800x600 85 53,7
	800x600 120 77,4
XGA 1024x768 60 48,4
	1024x768 70 56,5
	1024x768 75 60,0
	1024x768 85 68,7
	1024x768 120 99,0
SXGA 1152x864 70 63,8
	1152x864 75 67,5
	1152x864 85 77,1
	1280x1024 60 64,0
	1280x1024 72 77,0
	1280x1024 75 80,0
	1280x1024 85 91,1
QuadVGA 1280x960 60 60,0
	1280x960 75 75,2
SXGA+ 1400x1050 60 65,3
UXGA	1600x1200 60 75,0
PowerBook G4	640x480 60 31,4
PowerBook G4	640x480	66,6 (67)	34,9
PowerBook G4	800x600 60 37,9
PowerBook G4	1024x768 60 48,4
PowerBook G4	1152x870 75 68,7
PowerBook G4	1280x960 75 75,0
i Mac DV (G3)	1024x768	75 60,0

2 VGA analog - erweiterte Breitbild-Frequenz

Modi	Auflösung	V.Frequenz [Hz]	H.Frequenz [KHz]
WXGA 1280x768 60 47,8
	1280x768 75 60,3
	1280x768 85 68,6
	1280x720 60 44,8
	1280x720 120 92,9
	1280x800 60 49,6
	*1920x1200 60 74
	1440x900 60 59,9
WSXGA+ 1680x1050 60 65,3
	1920x1080(1080P)	60 67,5
	1366x768 60 47,7
WUXGA *1920 x 1200-RB 59,94		74,04

3 VGA analog - Component-Signal

Modi	Auflösung	V.Frequenz [Hz]	H.Frequenz [KHz]
480i	720x480 (1440x480)	59,94 (29,97)	15,7
576i	720x576 (1440x576)	50 (25)	15,6
480p	720x480	59,94	31,5
576p	720x576	50	31,6
720p 1280x	720 60	45,0
720p 1280x	720 50	37,5
1080i	1920x1080	60 (30)	33,8
1080i	1920x1080	50 (25)	28,1
1080p	1920x1080	23,97/24	27,0
1080p	1920x1080	60	67,5
1080p	1920x1080	50	56,3

B. HDMI digital

1 HDMI - PC-Signal

Modi	Auflösung	V.Frequenz [Hz]	H.Frequenz [KHz]
VGA	640x480	60	31,5
	640x480	72 37,9
	640x480	75 37,5
	640x480	85 43,3
	640x480 120	61,9

SVGA 800x600 56 35,1
	800x600 60 37,9
	800x600 72 48,1
	800x600 75 46,9
	800x600 85 53,7
	800x600 120 77,4
XGA 1024x768 60 48,4
	1024x768 70 56,5
	1024x768 75 60,0
	1024x768 85 68,7
	1024x768 120 99,0
SXGA 1152x864 70 63,8
	1152x864 75 67,5
	1152x864 85 77,1
	1280x1024 60 64,0
	1280x1024 72 77,0
	1280x1024 75 80,0
	1280x1024 85 91,1
QuadVGA 1280x960 60 60,0
	1280x960 75 75,2
SXGA+ 1400x1050 60 65,3
UXGA 1600x1200 60 75,0
PowerBook G4 640x480 60 31,4
PowerBook G4 640x480 66,6 (67) 34,9
PowerBook G4	800x600 60 37,9
PowerBook G4	1024x768 60 48,4
PowerBook G4 1152x870 75 68,7
PowerBook G4 1280x960 75 75,0
i Mac DV (G3) 1024x768	75 60,0

2 HDMI - erweiterte Breitbild-Frequenz

Modi	Auflösung	V.Frequenz [Hz]	H.Frequenz [KHz]
WXGA	1280x768 60 47,8
	1280x768 75 60,3
	1280x768 85 68,6
	1280x720 60 44,8
	1280x720 120 92,9
	1280x800 60 49,6
	*1280x800-RB	119,909	101,6
	1440x900 60 59,9
	*1920x1200	60	74
WSXGA+ 1680x1050 60 65,3
	1920x1080(1080P)	60 67,5
	1366x768 60 47,7
WUXGA *1920 x 1200-RB 59,94		74,04

3 HDMI - Videosignal

Modi	Auflösung	V.Frequenz [Hz]	H.Frequenz [KHz]
480i	720x480 (1440x480)	59,94 (29,97)	15,7
576i	720x576 (1440x576)	50 (25)	15,6
480p	720x480	59,94	31,5
576p	720x576	50	31,6
720p	1280x720	60	45,0
720p	1280x720	50	37,5
1080i	1920x1080	60 (30)	33,8
1080i	1920x1080	50 (25)	28,1
1080p	1920x1080	23,97/24	27,0
1080p	1920x1080	60	67,5
1080p	1920x1080	50	56,3
1080p	*1920x1200 59,94	74,04

4 HDMI - 1.4a 3D-Timing

Modi	Auflösung	V.Frequenz [Hz]	H.Frequenz [KHz]
720p (Bildkombi)	1280 x 720	50	37,5
720p (Bildkombi)	1280 x 720	60	45,0
1080p (Bildkombi)	1920 x1080	24	27,0
720p (Bildkombi)	1280 x 720	50	37,5
720p (Bildkombi)	1280 x 720	60	45,0
1080i (Oben/Unten)	1920 x1080	50 (25)	28,1
1080i (Oben/Unten)	1920 x1080	60 (30)	33,8
1080p (Oben/Unten)	1920 x1080	24	27,0
1080p (Oben/Unten)	1920 x1080	50	56,3
1080p (Oben/Unten)	1920 x1080	60	67,5
720p (SbS, halb)	1280 x 720	60	45,0
1080i (SbS, halb)	1920 x1080	50 (25)	28,1
1080i (SbS, halb)	1920 x1080	60 (30)	33,8
1080p (SbS, halb)	1920 x1080	50	56,3
1080p (SbS, halb)	1920 x1080	60	67,5

Grafikquellen-Monitorbereichsgrenzen	Horizontale Scanrate: 15 k-100 kHz
	Vertikale Scanrate: 24-120 Hz
	Max. Pixelrate: 165 MHz

C. MHL Digital

Modi Auflösung		V.Frequenz [Hz]	H.Frequenz [KHz]
VGA *640 x 480	59,94/60 31,5
480i *720 x 480	(1440 x 480) 59,94/60 15,7
576i	*720 x 576 (1440 x 576)	50 (25)	15,6
480p *720 x 480	59,94/60 31,5
480p_2x *1440 x 480	59,94/60 31,5
576p *720 x 576	50 31,3
576p_2x *1440 x 576	50 31,3
720p	*1280 x 720 59,94/60 45,0
720p	*1280 x 720	50 37,5
1080i	*1920 x 1080	60 (30)	33,8
1080i	*1920 x 1080	50 (25)	28,1
1080p	*1920 x 1080	23,97/24	27,0
1080p	*1920 x 1080	25 28,1
1080p	*1920 x 1080	29,97/30 33,8
Grafikquellen-Monitorbereichsgrenzen	Horizontale Scanrate:	15 k-50 kHz
	Vertikale Scanrate:	24-60 Hz
	Max. Pixelrate:	Digital: 75 MHz

Hinweis: * Funktionen variieren je nach Modelldefinition.

Bestimmungen und Sicherheitshinweise

FCC-Erklärung

Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollte der user is encouraged to try to correct the interference by one or more of the following measures:

• Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
  • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Hinweis: Abgeschirmte Kabel

Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden.

Hinweis: Peripheriegeräte

Nur die Peripheriegeräte (Ein-/Ausgabegeräte, Endgeräte, Drucker etc.), die für die Konformität mit den Klasse B-Grenzwerten zertifiziert wurden, dürfen mit diesem Gerät verbunden werden. Der Betrieb mit nicht zertifizierten Peripheriegeräten kann Störungen im Radio- oder Fernsehempfang verursachen.

Achtung

Durch Änderungen oder Modifikationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die von der Federal Communications Commission erteilte Gerätebetriebsbefugnis des Benutzers ungültig werden.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen. (2) Das Gerät muss störfest gegen aufgenommene Störungen sein. Das betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

Hinweis: Für Benutzer in Kanada

Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen ICES-003.

Konformitätserklärung für EU-Länder

Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt.

Konform mit der russischen gesetzlichen Zertifizierung

001

Rechtliche Erklärung zu Funkgeräten

Hinweis: Die folgenden rechtlichen Informationen gelten nur für Modelle mit WLAN- und/oder Bluetooth-Funktionen.

Allgemein

Das Produkt erfüllt alle Anforderungen der Hochfrequenz- und Sicherheitsstandards in allen Ländern bzw. Regionen, in denen seine drahtlose Nutzung genehmigt ist. Je nach den Konfigurationen enthält das Produkt möglicherweise drahtlose Funkgeräte (wie z.B. WLAN- und/oder Bluetooth-Module).

Kanada — Nicht anmeldungspflichtige Funkgeräte mit geringer Ausgangsleistung (RSS-210)

a Ein CIM (Common Information Model)

Betrieb unterliegt den folgenden zwei Bedingungen:

1. Das Gerät darf keine schädlichen Störungen verursachen, und
2. Das Gerät muss störfest gegen aufgenommene Störungen sein. Dies betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

b Betrieb im 2,4 GHz-Bereich

Um Radiointerferenzen am lizenzierten Service zu verhindern, sollte dieses Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung.

Liste mit zutreffenden Ländern

Die Benutzung des Gerätes muss streng in Übereinstimmung mit den Vorschriften und Beschränkungen im Land der Benutzung sein. Für weitere Informationen nehmen Sie bitte mit der lokalen Behörde in dem Land Kontakt auf, in dem Sie das Gerät benutzen. Siehe http://ec.europa.eu/enterprise/rtte/implem.htm zur aktuellsten Länderlilste.
