Produkttyp	Dunstabzugshaube
Marke	Bomann
Modell	DU 667 G
Abmessungen (H x B x T)	39,0 x 90,0 x 40,5 cm
Nettogewicht	ca. 20,5 kg
Stromversorgung	230 V~, 50 Hz
Leistungsaufnahme	191 W
Schutzklasse	I
Beleuchtung	LED, 2 x 0,5 W
Anzahl der Lüfterstufen	3 (niedrig, mittel, hoch)
Luftstrom (Min)	380,2 m³/h
Luftstrom (Max)	585,7 m³/h
Schallleistung (Min)	63 dB
Schallleistung (Max)	69 dB
Energieeffizienzklasse	C
Fluiddynamische Effizienzklasse	D
Beleuchtungseffizienzklasse	A
Fettfilter-Effizienzklasse	F
Jährlicher Energieverbrauch	89,6 kWh/a
Betriebsarten	Abluft und Umluft

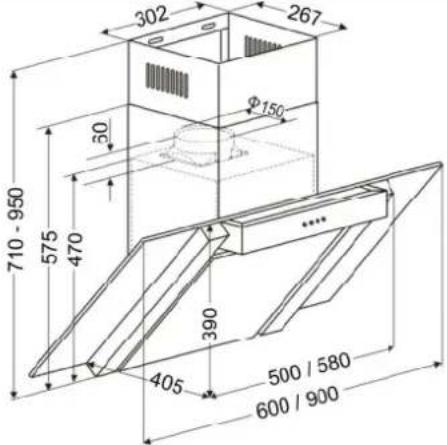

Kanalabmessungen (H x B x T)	71,0 – 95,0 x 30,2 x 26,7 cm
Fettfiltermaterial	Aluminium
Kohlefilter (nicht im Lieferumfang)	Modell KF 561 (2er-Set)
Steuerungstyp	Drucktasten
Sicherheitsabstand (Elektroherd)	45–55 cm
Sicherheitsabstand (Gaskochfeld)	mindestens 65 cm

Häufig gestellte Fragen - DU 667 G BOMANN

Wie groß sind die Mindestsicherheitsabstände bei der Installation?

Bei Elektroherden halten Sie einen Abstand von 45–55 cm zwischen Kochfeld und Haubenunterkante ein. Bei Gaskochfeldern muss der Abstand mindestens 65 cm betragen. Wenn die Anleitung des Gasherds einen größeren Abstand vorschreibt, folgen Sie dieser.

Wie reinige ich den Aluminium-Fettfilter?

Entfernen Sie den Filter, indem Sie die Verriegelung zurückschieben und ihn herausziehen. Reinigen Sie ihn monatlich in heißem Wasser mit einem milden Reinigungsmittel oder in der Spülmaschine bei bis zu 60 °C. Spülen Sie ihn gründlich ab und trocknen Sie ihn vor dem Wiedereinbau.

Wie oft sollte ich den Aktivkohlefilter wechseln?

Wechseln Sie den Aktivkohlefilter mindestens alle sechs Monate, unabhängig von der Nutzung. Bestellen Sie das richtige Modell (KF 561, 2er-Set) bei Ihrem Händler oder online.

Was tun, wenn die Haube nicht funktioniert?

Prüfen Sie, ob das Gerät an die Stromversorgung angeschlossen ist und die Sicherung funktioniert. Vergewissern Sie sich, dass eine Lüfterstufe ausgewählt ist. Wenn der Stecker locker ist, stecken Sie ihn richtig ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Wie wechsle ich die LED-Beleuchtung?

Lassen Sie die Lampen abkühlen. Entfernen Sie die Lampe vorsichtig mit einem geeigneten Werkzeug. Trennen Sie das Verbindungskabel, wechseln Sie die Lampe, schließen Sie sie wieder an und drücken Sie sie in die Fassung, bis sie einrastet. Verwenden Sie nur selbstabgeschirmte 2 x 0,5 W LED-Lampen.

Kann ich die Haube ohne Kohlefilter im Umluftbetrieb verwenden?

Nein. Der Kohlefilter ist im Umluftbetrieb unerlässlich, um Gerüche zu absorbieren. Die Haube kann ohne ihn nicht effektiv arbeiten. Stellen Sie sicher, dass der Kohlefilter korrekt installiert ist.

Wie schalte ich zwischen den Lüfterstufen um?

Verwenden Sie die Drucktasten auf dem Bedienfeld. Es gibt drei Einstellungen: niedrig (für kleine Flammen oder ohne Dampf), mittel (für normales Kochen) und hoch (für große Mengen Rauch oder Dampf).

Wie wird der Teleskopkamin korrekt installiert?

Nach der Montage des Haubenkörpers befestigen Sie die Aufhängung und die Montageschienen. Fixieren Sie den unteren (außeren) Kamin mit der Montageschiene, setzen Sie ihn auf die Haube, und schieben Sie dann den inneren (oberen) Kamin hinein. Für den Abluftbetrieb schließen Sie vor der Befestigung des Kamins einen flexiblen Abluftschlauch (Ø150 mm) an.

Warum saugt die Haube nicht effizient ab?

Prüfen Sie, ob die richtige Lüfterstufe eingestellt ist. Stellen Sie sicher, dass der Aluminium-Fettfilter sauber ist. Im Umluftbetrieb überprüfen Sie, ob der Kohlefilter sauber und korrekt installiert ist. Bei Abluftbetrieb stellen Sie sicher, dass der Luftauslass nicht blockiert ist.

Was tun, wenn Öl aus der Haube tropft?

Öltropfen deuten in der Regel auf einen verschmutzten Fettfilter hin. Reinigen Sie den Aluminium-Fettfilter sofort gemäß den Reinigungshinweisen, um Brandgefahr zu vermeiden.

BEDIENUNGSANLEITUNG DU 667 G BOMANN

HAUSHALTSAUDNASTABZUGSHAUBEUNDU667867DU668868

Bedienungsanleitung/Garantie

Instruction Manual

DEUTSCHEUTSCH

InhaltInhalt

Einleitung......Seite 3

Allgemeine Hinweise......Seite 3

Spezielle Sicherheitshinweise für dieses Gerät......Seite 4

Auspacken des Gerätes....Seite 5

Geräteübersicht....Seite 5

Installation....Seite 6

Inbetriebnahme / Betrieb......Seite 9

Reinigung und Wartung......Seite 9

Reparaturen......Seite 11

Störungsbehebung......Seite 11

Technische Daten......Seite 12

Garantie......Seite 13

Entsorgung......Seite 15

ENGLISHENGLISH

ContentsContents

Introduction......Page 16

General Notes......Page 16

EinleitungEinleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNGACHTUNG

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEISH NEW WELIPS und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese und den Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern. Benutzen Sie das Gerät nicht mit feuchten Händen.
• Betreiben Sie das Gerät nicht hoheaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung oder bei Störung.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses GerätSpezielle Sicherheitsr

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunsthaube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Vorsicht: Berüchbare Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.
• Flambieren Sie nicht unter der Dunstabzugshaube! Fritiert werden darf unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.
• Öffnen Sie bei Gasherden die Gaszufuhr erst, wenn Kochgeschirr auf dem Herd steht. Brandgefahr! Dan Eidefakeln beschädigt werden.
• Lebensmittel beim Braten sollten ständig überwacht werden. Durch überhitztes Öl kann eine BrandgefahrBratsgefahr
• Prüfen Sie niemals den Filterzustand, wenn die Dunsthaube in Betrieb ist.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.
• Befolgen Sie die Montageanweisung. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Installation“ dazu geben.
• Dieses Gerät kann von Kindernkinder Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes Gebrauchend der Gerätend die daraus resultierenden Gefahren verstanden haben.
• Kinderklüden nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder Kindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Wartung“ dazu geben. Es besteht Brandgefahrgefall die Reinigung nicht nach Angaben der Anweisung ausgeführt wird.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des Gerätes Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
4. Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

i HINWEISHINWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Wartung“ beschrieben zu säubern.

Geräteübersicht

i HINWEISHNIEWEDSildung kann vom Originalgerät abweichen.

1	Teleskopschacht, 2-teilig
2	Bedienfeld
3	Beleuchtung
4	Glasschirm
5	Aluminium-Dunstfilter Abdeckung

LieferumfangLieferumfang

1 x Glasschirm

2 x Rückschlagklappe

Montagematerial inkl. Bohrschablone

1 x äußerer Kaminschacht ohne Belüftungsschlitze

1 x innerer Kaminschacht mit Belüftungsschlitzen

Installation

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand sollte Zuischahr 45 bis 30 cm betragene Bei Gasgeräten muss der Abstand mindestens 65 cm be- tragen. Vagen, die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Möglichkeiten betreiben:

AbluftbetriebAbluftbetrieb

⚠️ WARNING:WARNUNG:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

- Meist wird die Abluft vertikal abgeführt. Falls über Ihrer Küche ein geeignetes Dachgeschoss liegt,

kann die Abluft durch einen Oberschrank und Dachboden zum Dachfürst geleitet werden.

- Falls in Ihrer Küche eine Leitung unter den Ober- schänken vorhanden ist, kann der Abzugsschacht so

verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d. h. ohne Abzugsöffnung nach außen; die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall müssen zwei Aktivkohlefilter zusätzlich wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Die Aktivkohlefilter sind nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

Montage

⚠️ WARNING:

- Bei der Montage und/oder beim Einsetzen der Dunstfilter sowie der Kohlefilter darf das Gerät nicht mit dem Netzstrom verbunden sein.

⚠️ WARNINGWARNUNG

• Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr führen.

△ ACHTUNG:ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

i HINWEISHENWELGungen für Vorbereitungsarbeiten

• Ziehen Sie bei der Installation eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

1		2		3
4 5			6 7		8
					###

• Bestimmen Sie die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.
• Markieren Sie die für die Wandmontage notwendigen Bohrungen mit Hilfe der beiliegenden Bohrschablone und überprüfen Sie diese mit einer Wasserwage.

• Bohren Sie für die jeweiligen Halterungen (1+2+3) Befestigungslöcher ∅ 8 mm in die Wand. Versenken Sie darin die Dübel (5) und befestigen Sie die Halterungen mit den Schrauben (6).

• Bringen Sie die Aufhängevorrichtung (1) für den Haubenkörper, sowie die Befestigungsschiene mit Winkel (2) für die Schachtabdeckung am oberen Abschluss parallel zur Schiene (1) an ((Abb. A). Bestimmen Sie vorab die Auszugslänge der Schachtabdeckung!
  • Vor dem Einhängen der Dunsthaube:

• wird der Glasschirm mit den Schrauben (7) im Schraubeneinsatz aus Gummi samt Unterlegscheiben auf dem Haubenkörper befestigt (Abb. B).

• werden die Rückschlagklappen (4) durch leichtes biegen von oben auf den Abluftkanal eingesetzt.

Für den Abluftbetrieb: Für den Abluftbetrieb:

- Hieran ist ein flexibler Abluftschlauch (nicht im Lieferumfang enthalten) mit ∅ 150 mm Innendurchmesser zu befestigen (Abb. C) und mit der Abzugsöffnung nach außen zu verbinden.

- Hängen Sie die Abzugshaube in die Aufhängevorrichtung (1) ein (Abb. D). Kontrollieren Sie den sicheren Halt und die waagerechte Position.

• Entfernen Sie die Schutzfolie von den Teleskopschächten.
• Fixieren Sie den äußeren (unteren) Schacht mit der Befestigungsschiene ohne Winkel (3). Die Schiene wird von der Schachtinnenseite an den dafür vorgesehenen Bohrungen befestigt. Drehen Sie zwei Blechschrauben (8) von hinten ein (Abb. E).
• Setzen Sie den äußeren Schacht samt Schiene (3) auf die Abzugshaube (Ab. F). Befestigen Sie die Schiene (3) parallel zu den Halterungen (1+2) an der Wand.
• Schieben Sie den inneren (oberen) Schacht längs der Einschubvorrichtung in den äußeren (unteren) Schacht. Achten Sie darauf, dass der innere Schacht mit den Lüftungsöffnungen oben angesetzt wird. Bestimmen Sie die Auszugslänge der Schachtabdeckung, indem Sie den inneren Schacht hinauf ziehen oder in den äußeren Schacht zurück schieben.
• Für den Abluftbetrieb bringen Sie den flexiblen Abluftschlauch (nicht im Lieferumfang enthalten) in die richtige Position.
• Ziehen Sie die innere Schachtabdeckung hinauf und fixieren Sie die Schachteinheit seitlich mit der zuvor angebrachten Schiene (2), indem Sie die Blechschrauben (8) eindrehen (Abb. G).

Aktivkohlefilter für Umluftbetrieb einsetzen

- Öffnen Sie die Abdeckung und e ntnehmen Sie den Aluminium-Dunstfilter.

- Setzen Sie die Kohlefilter an die Ansaugöffnungen des Abluftkanals. Stellen Sie sicher, dass die Befestigungsstifte am Abluftkanal in die Befestigungsschlitze des Kohlefilters eingreifen. Drehen Sie den jeweiligen Filter im Uhrzeigersinn, bis er einrastet.

- Setzen Sie den Aluminium-Dunst filter wieder ein und schließen Sie die Abdeckung.

i HINWEISHINWEIS

Die Aktivkohlefilter binden Gerüche und müssen abhängig vom Verbrauch, jedoch mindestens alle sechs Monate gewechselt werden.

⚠️ WARNING:WARNUNG:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
- Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

- Prüfen Si e, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.

- Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

Inbetriebnahme / Betrieb

Die Bedienung der Dunstabzugshaube erfolgt über Tastschalter. Die einzelnen Gebläsestufen, sowie die Beleuchtung sind mit den entsprechenden Tasten ein- und auszuschalten.

kleinste Gebläsestufe

höchste Gebläsestufe

mittlere Gebläsestufe

Beleuchtung

LeistaggsL-Schaltstufe:Schaltstufe:

Der Motor beginnt bei niedriger Geschwindigkeit zu laufen. Diese Schaltstufe eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.

LeistaggsL Schaltstufe:

Der Motor läuft mit mittlerer Geschwindigkeit. Diese Einstellung eignet sich für den normalen Kochbetrieb.

LeistaggsL-Schaltstufe:Schaltstufe:

Der Motor läuft mit hoher Geschwindigkeit. Die Einstellung eignet sich, wenn große Mengen Rauch und Dampf abgesaugt bzw. gefiltert werden sollen (z. B. beim Frittieren).

i HINWEIS:

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

Reinigung und Wartung

Durch regelmäßige Reinigung Ihrer Dunstabzugshaube sowie der Filter, erhalten Sie das Gerät und den Betrieb im Bestzustand. Auch aus hygienischen Gründen sollte die Dunstabzugshaube und die Zubehörteile regelmäßig gereinigt werden.

- Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

⚠️ WARNING:WARNUNG:

• Warten Sie bis das Gerät vollständig abgekühlt ist!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Streibe Schlaggefahr zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

ACHTUNGACHTUNG

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig die Aktivkohlefilter (siehe „Aktivkohlefilter auswechseln“).

Reinigang des Aluminium und Aluminium

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass der Dunstfilter regelmäßig gereinigt / ausge- tauscht wird.

Im Filter sammeln sich Fette und Dämpfe und können diesen bei nicht regelmäßiger Reinigung zusetzen. Wir empfehlen Ihnen den Dunstfilter monatlich zu reinigen:

• Entfernen Sie den Aluminium-Dunstfilter, indem Sie den Verschluss in der Griffmulde zurück schieben, dabei den Filter leicht nach unten drücken und nach vorne herausnehmen.
• Spülen Sie den Dunstfilter in einer Lösung aus warmen Wasser und Neutralreiniger. Weichen Sie den Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.
• Alternativ kann der Dunstfilter auch in der Geschirrspülmaschine (bis 60°C) gereinigt werden. Bei der Reinigung im Geschirrspüler können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Dunstfilter.

Aktivkohlefilter auswechseln

Die Aktivkohlefilter binden Gerüche und müssen abhängig vom Verbrauch, jedoch mindestens alle sechs Monate gewechselt werden. Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

• Siehe „Aktivkohlefil ter für Umluftbetrieb einsetzen“.
• Entfernen Sie die alten Kohlefilter, indem Sie die Filter gegen den Uhrzeigersinn drehen.

Leuchtmittel auswechseln Leuchtmittel auswechseln

⚠️ WARNING:WARNUNG:

Lassen Sie die Lampen abkühlen, bevor Sie das Leuchtmittel auswechseln. Es besteht Verbrennungsgefahrl

ACHTUNGACHTUNG

Verwenden Sie ausschließlich selbstgeschirmte Leuchtmittel, um unzulässige Erwärmung, Feuergefahren und UV-Strahlung zu vermeiden.

• Verwenden Sie das richtige Leuchtmittel: 2 x 0,5 W LED

• Entfernen Sie die Lampe vorsichtig mit einem geeigneten Werkzeug.
• Ziehen Sie die Lampe vorsichtig heraus und trennen Sie die Lampe vom Anschlusskabel.
  • Ersetzen Sie das Leuchtmittel.
• Verbinden Sie das Anschlusskabel mit der Lampe. Setzen Sie die Lampe bis sie hörbar einklickt in die Lampenfassung zurück.

Reparaturen

Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs.

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine beschädigte Netzanschlussleitung darf nur von einer Elektrofachkraft ausgewechselt werden.

Störungsbehebung

Bevor Sie Biecharsten Kundenservice wenden oder einen Fachmann hinzu rufen

Sie brauchen den Kundendienst möglicherweise nicht rufen, wenn Sie diese Fehlersuchtabelle lesen.

StörungStögliche	Mögliche Mögliche	Behebung
Das Gerät arbeitet nicht bzw. nicht richtig	- Hat das Gerät keine Stromversorgung?- Haben Sie eine Leistungsstufe eingestellt?	- Setzen Sie den Netzstecker richtig ein.Kontrollieren Sie die Haussicherung.- Überprüfen Sie die Einstellung.
Das Gerät arbeitet nicht effizient	- Haben Sie die richtige Leistungsstufe gewählt?- Ist der Dunstfilter verschmutzt?	- Überprüfen Sie die Einstellung. Die Küche ist nicht ausreichend belüftet.- Reinigen Sie den Dunstfilter (siehe „Reinigung des Aluminium-Dunstfilters“).
Das Gerät arbeitet nicht effizient	- Sind die für den Umluftbetrieb benötigten Kohlefilter (richtig) eingesetzt?- Ist der für den Abluftbetrieb benötigte Luftauslass frei?	- Überprüfen Sie die Kohlefilter (siehe „Aktivkohlefilter auswechseln“).- Überprüfen Sie den Luftauslass.
StörungStörung	Mögliche Ursache Behebung	BehebungBehebung
Die Beleuchtung funktioniert nicht	Das Leuchtmittel ist defekt, wurde falsch eingesetzt, sitzt nicht fest in der Fassung.	Überprüfen Sie das Leuchtmittel (siehe „Leuchtmittel auswechseln“).
Öl tropft vom Gerät herunter	Der Dunstfilter ist verschmutzt.	Reinigen Sie den Dunstfilter.

HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantieabwicklung“).

Technische DatenTechnische Daten

ModelModel	DU 667 GDU 667 GDU 668 GD
Wandesse	Glasschirm 90 cm breit	Glasschirm 60 cm breit
Spannungsversorgung	230 V~, 50 Hz	230 V~, 50 Hz
Beleuchtung, LED	2 x 0,5 W	2 x 0,5 W
Leistungsaufnahme	191 W	191 W
Schutzklasse	I	I
Geräte-Abmessung H x B x T	39,0 x 90,0 x 40,5 cm	39,0 x 60,0 x 40,5 cm
Schacht-Abmessung H x B x T	71,0 – 95,0 x 30,2 x 26,7 cm	71,0 – 95,0 x 30,2 x 26,7 cm
Nettogewicht	ca. 20,5 kg	ca. 19,0 kg
Übersicht der Abmessungen,Angaben in mm
Aktiv-Kohlefilter für Umluftbetrieb(nicht im Lieferumfang enthalten)	KF 561 (Art.-Nr. 256 100) Set: 2 Stück

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Produktdatenblatt für Haushaltsdunsta BzugskalbenbaltfVekobshang(EU) Nr. 65/2014ach Verordnung (EU) Nr. 65/2014

BrandBrand		BomannBomann
ModellModell		DU 667 G / DU 668 G
Jährlicher Energieverbrauch (AECähklicher Energieverbrauch (AECKWh/Jahr		89.6
Energieeffizienzklasse1)		C
Fluidynamische Effizienz (FDEhood)ood		15.9
Fluidynamische Effizienzklasse2)		D
Beleuchtungseffizienz (LEhood)	lx/W	41 / 43
Beleuchtungseffizienzklasse3)		A
Fettabscheidegrad	%	45.8
Effizienzklasse des Fettabscheidegrads4)		F
Luftstrom bei min. Geschwindigkeit im Normalbetrieb	m3/h	380.2
Luftstrom bei max. Geschwindigkeit im Normalbetrieb	m3/h	585.7
Luftstrom bei Betrieb auf der Intensivstufe oder Schnellstufe	m3/h	-
A-bewertete Luftschallemissionen im Normalbetrieb
- bei min. Geschwindigkeit	dB	63
- bei max. Geschwindigkeit	dB	69
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnellstufe	dB	-
Leistungsaufnahme im Aus-Zustand (Po)	W	-
Leistungsaufnahme im Bereitschaftsmodus (Ps)	W	0.53
1) A+ (höchste Effizienz) bis F (geringste Effizienz) 3) A (höchste Effizienz) bis G (geringste Effizienz)2) A (höchste Effizienz) bis G (geringste Effizienz) 4) A (höchste Effizienz) bis G (geringste Effizienz)

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich die Geräte DU 667 G und DU 668 G in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befinden.

Garantle

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
2. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

GarantieabwicklungGarantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH. Bomann GmbH

Heinrich-Horten-Straße 17

D-47906 Kempen

EntsorgungEntsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG: WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Introduction Introduction

C. Bomann GmbH C. Bomann GmbH

www.bomann.dewww.bomann.de
