Gerätetyp	Dunstabzugshaube
Marke	Bomann
Modell	DU 623.2
Breite	60 cm
Tiefe	50 cm
Höhe (ohne Kamin)	10 cm
Gewicht	8,5 kg
Stromversorgung	220-240 V, 50 Hz
Nennleistung	150 W
Abluftleistung (max.)	480 m³/h
Geräuschpegel (max.)	55 dB
Energieklasse	A
Installationsart	Wandmontage
Bedienungsart	Schieber oder Drucktasten
Beleuchtung	2 x 2 W LED
Fettfilter	Aluminiumgewebe (waschbar)
Aktivkohlefilter	Optional (separat erhältlich)
Betriebsarten	Abluft oder Umluft
Wartung	Fettfilter monatlich reinigen; Aktivkohlefilter alle 3-6 Monate ersetzen
Sicherheitsmerkmale	Überhitzungsschutz; automatische Abschaltung
Verfügbarkeit von Ersatzteilen	Fettfilter, Aktivkohlefilter, LED-Lampen erhältlich

Häufig gestellte Fragen - DU 623.2 BOMANN

Wie installiere ich die Bomann DU 623.2 Dunstabzugshaube?

Die Installation sollte von einem qualifizierten Techniker durchgeführt werden. Stellen Sie sicher, dass die Haube mindestens 65 cm über der Kochfläche montiert ist. Verwenden Sie die mitgelieferte Schablone, um Schraubenpositionen zu markieren, bohren Sie Löcher und befestigen Sie die Haube mit den mitgelieferten Schrauben. Schließen Sie den Abluftkanal für externen Abzug an oder installieren Sie einen Aktivkohlefilter für den Umluftbetrieb.

Wie oft sollte ich den Fettfilter reinigen?

Der Fettfilter aus Aluminiumgewebe sollte mindestens einmal im Monat oder bei starkem Kochen häufiger gereinigt werden. Entfernen Sie den Filter und waschen Sie ihn in warmem Seifenwasser oder in der Spülmaschine bei niedriger Temperatur. Vor dem Wiedereinbau gründlich trocknen.

Kann ich die Haube ohne Aktivkohlefilter verwenden?

Ja, wenn die Haube an einen externen Abluftkanal angeschlossen ist, wird der Aktivkohlefilter nicht benötigt. Wenn Sie jedoch den Umluftbetrieb nutzen, ist ein Aktivkohlefilter (separat erhältlich) erforderlich, um Gerüche zu absorbieren.

Wie wechsle ich die LED-Lampe?

Schalten Sie zuerst die Stromversorgung aus. Entfernen Sie die Lampenabdeckung, indem Sie sie vorsichtig mit einem flachen Schraubendreher aufhebeln. Ziehen Sie die defekte LED-Lampe heraus und setzen Sie eine neue des gleichen Typs (2 W, 12 V) ein. Bringen Sie die Abdeckung wieder an und schalten Sie die Stromversorgung wieder ein.

Wie hoch ist der Geräuschpegel dieser Dunstabzugshaube?

Der Geräuschpegel bei maximaler Geschwindigkeit beträgt etwa 55 dB, was einem leisen Gespräch entspricht. Bei niedrigeren Geschwindigkeiten ist er noch leiser.

Wird die DU 623.2 mit einer Fernbedienung geliefert?

Nein, die DU 623.2 wird nicht mit einer Fernbedienung geliefert. Sie wird über einen Schieber oder Drucktasten an der Vorderseite bedient.

Welche Abmessungen hat die Haube?

Die Breite beträgt 60 cm, die Tiefe 50 cm und die Höhe ohne Kamin 10 cm. Die gesamte Einbauhöhe mit Kamin variiert je nach Deckenhöhe.

Wie wechsle ich zwischen Abluft- und Umluftbetrieb?

Für den Abluftbetrieb schließen Sie den Auslass an einen externen Abluftkanal an. Für den Umluftbetrieb installieren Sie einen Aktivkohlefilter im Inneren der Haube und stellen Sie sicher, dass der Luftauslass über das obere Gitter wieder in den Raum geleitet wird.

Was soll ich tun, wenn die Haube plötzlich nicht mehr funktioniert?

Überprüfen Sie, ob das Netzkabel eingesteckt und der Schutzschalter eingeschaltet ist. Wenn sie immer noch nicht funktioniert, könnte der Überhitzungsschutz aktiviert sein. Lassen Sie den Motor 30 Minuten abkühlen und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich den Aktivkohlefilter waschen?

Nein, Aktivkohlefilter sind nicht waschbar. Sie sollten je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Ersetzen Sie den Filter, wenn er gesättigt ist und Gerüche wahrnehmbar werden.

BEDIENUNGSANLEITUNG DU 623.2 BOMANN

HAUSHALTSAUSHTERBAUNDERBZUGSHAUBEUNDU826.923

Bedienungsanleitung/Garantie

Instruction Manual

DEUTSCHEUTSCH

InhaltInhalt

Einleitung......Seite 3

Allgemeine Hinweise......Seite 3

Spezielle Sicherheitshinweise für dieses Gerät......Seite 4

Auspacken des Gerätes....Seite 5

Geräteübersicht....Seite 5

Installation....Seite 6

Inbetriebnahme / Betrieb......Seite 9

Reinigung und Wartung......Seite 10

Reparaturen......Seite 12

Störungsbehebung......Seite 12

Technische Daten......Seite 13

Garantie......Seite 14

Entsorgung......Seite 15

ENGLISHENGLISH

ContentsContents

Introduction......Page 16

General Notes......Page 16

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienlungsdeistung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNGACHTUNG

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEISH NEW WELIPS und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese und den Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern. Benutzen Sie das Gerät nicht mit feuchten Händen.
• Betreiben Sie das Gerät nribhtrichbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung oder bei Störung.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses GerätSpezielle Sicherheitsr

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunst-haube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Vorsicht: Berüchbare Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.
• Flambieren Sie nicht unter der Dunstabzugshaube! Fritiert werden darf unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.
• Öffnen Sie bei Gasherden die Gaszufuhr erst, wenn Kochgeschirr auf dem Herd steht. Brandgefahr! Dan Eidefakeln beschädigt werden.
• Lebensmittel beim Braten sollten ständig überwacht werden. Durch überhitztes Öl kann eine BrandgefahrBratsgefahr
• Prüfen Sie niemals den Filterzustand, wenn die Dunsthaube in Betrieb ist.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.
• Befolgen Sie die Montageanweisung. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Installation“ dazu geben.
• Dieses Gerät kann von Kindernkinder Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes Gebrauchend der Gerätend die daraus resultierenden Gefahren verstanden haben.
• Kinderklüden nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder Kindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Wartung“ dazu geben. Es besteht Brandgefahrgefall die Reinigung nicht nach Angaben der Anweisung ausgeführt wird.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des Gerätes des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
4. Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

i HINWEISHINWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Wartung“ beschrieben zu säubern.

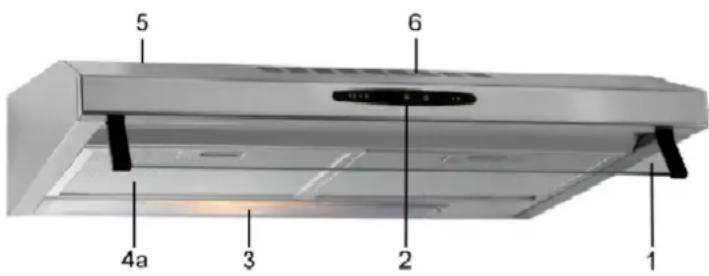

GeräteübersichtGeräteübersicht

i HINWEISHNWEISildungen können vom Originalgerät abweichen.

LieferumfangLieferumfang

1 x Anschlussstutzen mit Rückschlagklappen

1 x Abdeckung für Abluftöffnung

Montagematerial inkl. Bohrschablone

1	Glas-Wrasenschirm, ausklappbar
2	Bedienfeld
3	Beleuchtung
4	Dunstfiltergitter mit Vliesfilter
4a	Aluminium-Dunstfilter
5	Luftaustritt ∅ 120 mm
6	Luftaustritt bei Umluftbetrieb

Installation

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand sollte zwischen 60 Der Abstandretragte. Bei Gasgeitäten muss der Abstand mindestens 65 cm be- tragen. Magen. die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube wie nachstehend beschrieben in zwei Möglichkeiten betreiben.

A: Abluft

B: Umluft

Legen Sie dazu den Hebel, der sich an der Motor-Gebläseeinheit befindet, in die entsprechende Position.

Für den Abluftbetrieb setzen Sie den Anschlussstutzen und für den Umluftbetrieb die Abdeckung auf den Luftaustritt. Beachten Sie auch die Anweisungen, die wir Ihnen unter „Montage“ geben.

AbluftbetriebAbluftbetrieb

WARNUNG:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

• Meist wird die Abluft vertikal abgeführt. Falls über Ihrer Küche ein geeignetes Dachgeschoss liegt, kann die Abluft durch Oberschrank und Dachboden zum Dachfürst geleitet werden.
• Falls in Ihrer Küche eine Leitung unter den Oberschänken vorhanden ist, kann der Abzugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d. h. ohne Abzugsöffnung nach außen; die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall muss eine Aktivkohlefiltermatte zusätzlich wie unter „Aktivkohlefiltermatte für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Die Aktivkohlefiltermatte ist nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefiltermatte bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

MontageMontage

WARNUNGWARNUNG

• Bei der Montage und/oder beim Einsetzen der Dunstfilter, sowie der Kohlefiltermaite darf das Gerät nicht mit dem Netzstrom verbunden sein.
  • Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr führen.

ACHTUNG:ACHTUNG:

• Prüfen Sie vor der Montage die Wand bzw. den Oberschrank auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

HINWEIS-Empfehlungen für Vorbereitungsarbeiten

• Ziehen Sie bei der Installation eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

1	2	3	4	5	6

Montage unter einem Oberschrank

• Die Haube wird an der Wand der unter einem entsprechenden Oberschrank befestigt. Bestimmen Sie hierfür die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.
• Entnehmen Sie das Dunstfiltergitter bzw. die Aluminium-Dunstfilter (Modellabhängig).
• Wählen Sie den Wrasenausgang und legen Sie den Hebel in die entsprechende Position, siehe „Wahl des Wrasenausgangs“.

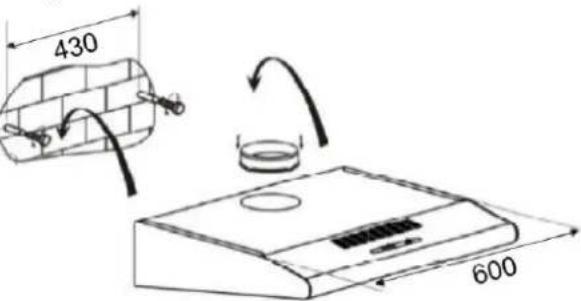

Montage Moderg Wandan der Wand

• Richten Sie die Bohrschablone waagerecht aus und markieren Sie die für die Wandmontage notwendigen Bohrungen. Überprüfen Sie diese mit einer Wasserwage.
• Bohren Sie zwei Befestigungslöcher ∅ 8 mm in die Wand und versenken Sie darin die Dübel (1). Drehen Sie anschließend die Befestigungsschrauben (2) soweit ein, dass sie ca. 4 mm aus der Wand hervorst ehen.
• Hängen Sie die Abzugshaube ein und ziehen Sie die Schrauben durch den Haubenkörper fest. Kontrollieren Sie den sicheren Halt und die waagerechte Position.

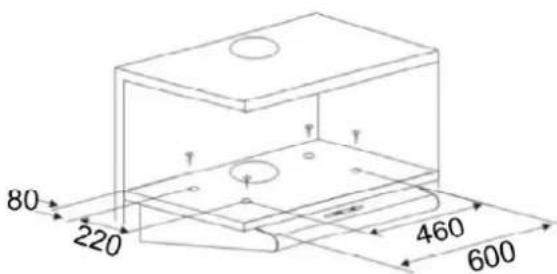

Montage unterjenem Oberschrankunter einem Oberschrank

• Halten Sie die Haube an die vorgesehene Schrankposition und zeichnen Sie die Bohrpunkte von der Geräteinnenseite entsprechend den vier Schraubaufnahmen an. Überprüfen Sie diese mit einer Wasserwaage.
• Für den Abluftbetrieb müssen Sie außerdem eine Durchführung mit einem Durchmesser von ca. ∅ 130 mm im Schrankboden vorsehen.
• Wird das Netzkabel durch den Schrank geführt, ist auch hierfür eine Durchführung vorzusehen.
• Bohren Sie vier Befestigungslöcher ∅ 4 mm durch den Schrankboden. Schrauben Sie das Gerät mit den Schrauben samt Unterlegscheiben (3) unter den Oberschrank und drehen Sie die Muttern (4) durch den Haubenkörper fest.

- Für den Abluftbetrieb s etzen Sie den Anschlussstutzen mit Rückschlagklappen (5) von oben auf den Luft-austritt ein. Hieran ist ein flexibler Abluftschlauch (nicht im Lieferumfang enthalten) mit ∅ 120 mm Innendurchmesser zu befestigen und mit der Abzugsöffnung nach außen zu verbinden.

- Für den Umluftbetrieb schließen Sie den Luftaustritt, indem Sie die Abdeckung (6) aufsetzen.

- Setzen Sie das Dunstfiltergitter bzw. die Aluminium-Dunstfilter wieder ein.

Aktivkohlefilter Alattekürtelftaufbetrieb einsetzen

• Entnehmen Sie die Aluminium-Dunstfilter (1).
- Legen Sie die zugeschnittenen Kohlefiltermattenteile auf die Dunstfilter und befestigen Sie die Mattenteile mit je zwei Metallstreben (2) (im Lieferumfang der Kohlefiltermatten enthalten).
- Setzen Sie die Aluminium-Dunstfilter samt Kohlefiltermatten ein.

i HINWEISHINWEIS

Die Aktivkohlefiltermatte bindet Gerüche und muss abhängig vom Verbrauch, jedoch mindestens alle sechs Monate gewechselt werden.

⚠️ WARNING:WARNUNG:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlageführteischen Schlag
- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
- Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.
- Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.
- Schließen Sie das Netzkabe I an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

Inbetriebnahme / Betrieb

Informationen zur Verringerung der Umweltauswirkung beim Kochen

(gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

Dunstabzugshauben Dunstabzugshauben

Der Durchmesser von Topf- und Pfannenboden soll mit der Größe der Kochstelle übereinstimmen.

Verwenden Sie Pfannen und Töpfe mit ebenen Böden, unebene Böden erhöhen den Energieverbrauch.

Achten Sie auf ausreichend Zuluft beim Betrieb der Dunstabzugshaube.

Passen Sie die Lüfterstufenintensität der Dunstentwicklung des Kochvorgangs an.

Damit die optimalste Wirkung der Dunstabzugshaube erzeugt wird,

bringen Sie diese gemäß der Installationsanweisung an. Hierzu ist der

Abstand zwischen Oberkante des Herdes und Unterkante der Dunstabzugshaube einzuhalten.

Reinigen Sie in regelmäßigen Abständen den Fettfilter / Geruchsfilter.

Kontrollieren Sie in regelmäßigen Abständen den Aktivekohlefilter und erneuern Sie diesen nach Bedarf.

Schalten Sie die Dunstabzugshaube nach Gebrauch ab.

Sofern ihre Dunstabzugshaube über eine Ausschaltverzögerung verfügt, aktivieren Sie diese Funktion.

Schalten Sie die Beleuchtung nach dem Kochvorgang aus.

Wir empfehlen zur Reinigung der Filter biologische Reiniger.

Informationen an professionelle Nutzer zur Demontage

(gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

Dunstabzugshauben Dunstabzugshauben

Informationen zur zerstörungsfreien Demontage zu Wartungszwecken

Bitte entfernen Sie die Filter und Leuchtmittel wie in der Bedienungsanleitung beschrieben.

Weitere Schritte der Demontage zur Instandhaltung sind nicht vorgesehen.

Sofern Sie einen Austausch von defekten Bauelementen wünschen, wenden Sie sich bitte an unseren Kundendienst.

Akkumulatoren sind nicht enthalten.

Informationen zur Demontage in Bezug auf Recycling, Rückgewinnung und Entsorgung am Ende der Lebensdauer des Gerätes

Überprüfen Sie ob das Gerät vom Stromnetz getrennt ist, bevor Sie alle Filter aus der Dunstabzugshaube entfernen.

Bei Kaminabzugshauben entfernen Sie erst den Kaminschacht.

Achten Sie bei der Demontage der Dunstabzugshaube darauf, dass Sie immer zuerst die unteren und danach die oberen Befestigungsschrauben lösen.

Für das Recycling und die Rückgewinnung von Ressourcen geben Sie das Gerät, die Leuchtmittel und die verschiedenen Filter an:

- eine kommunale Sammelstelle der öffentlich rechtlichen Entsorgungsträger

- einen herstellereigenen Entsorgungsbetrieb, der ein Rücknahmesystem anbietet

- einen ortsansässigen Elektrohändler, der freiwillig Elektrogeräte zurücknimmt

Die Bedienung der Dunstabzugshaube erfolgt über zwei Schiebeschalter. Die Beleuchtung, sowie die Gebläsestufen sind mit den entsprechenden Schaltern ein- und auszuschalten.

GebäseGebläse

0 Gebläse aus

1 kleinste Gebläsestufe 2 mittlere Gebläsestufe 3

höchste Gebläsestufe

Beleichtung Beleuchtung

0 Beleuchtung aus 1 Beleuchtung ein

1 LelistisngsgsL-Schaltstufe:Schaltstufe:

Der Motor beginnt bei niedriger Geschwindigkeit zu laufen. Diese Schaltstufe eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.

2 Leistungs-Schaltstufe: Schaltstufe:

Der Motor läuft mit mittlerer Geschwindigkeit. Diese Einstellung eignet sich für den normalen Kochbetrieb.

3 LeistisbgsL-Schaltstufe:Schaltstufe:

Der Motor läuft mit hoher Geschwindigkeit. Die Einstellung eignet sich, wenn große Mengen Rauch und Dampf abgesaugt bzw. gefiltert werden sollen (z. B. beim Frittieren).

i HINWEISHINWEIS

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

Reinigung und Wartung

Durch regelmäßige Reinigung Ihrer Dunstabzugshaube, sowie der Filter, erhalten Sie das Gerät und den Betrieb im Bestzustand. Auch aus hygienischen Gründen sollte die Dunstabzugshaube und die Zubehörteile regelmäßig gereinigt werden.

WARNING:WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Warten Sie bis das Gerät vollständig abgekühlt ist!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Streibe Schlaggefahr zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

ACHTUNGACHTUNG

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig die Aktivkohlefiltermatte (siehe „Aktivkohlefiltermatte auswechseln“).

Reinigung der Reimigium-Bunstübersitter

⚠️ WARNING: Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass der Dunstfilter regelmäßig gereinigt / ausge- tauscht wird.

Im Filter sammeln sich Fette und Dämpfe und können diesen bei nicht regelmäßiger Reinigung zusetzen. Wir empfehlen Ihnen den Dunstfilter monatlich zu reinigen:

• Entfernen Sie die Aluminium-Dunstfilter, indem Sie den Verschluss in der Griffmulde zurück schieben, dabei den Filter leicht nach unten drücken und nach vorne herausnehmen.
• Spülen Sie die Dunstfilter in einer Lösung aus warmen Wasser und Neutralreiniger. Weichen Sie die Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.
• Alternativ können die Dunstfilter auch in der Geschirrspülmaschine (bis 60°C) gereinigt werden. Bei der Reinigung im Geschirrspüler können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Dunstfilter.

Leuchtmittel auswechseln

⚠️ WARNING:WARNUNG:

Lassen Sie die Lampe abkühlen, bevor Sie das Leuchtmittel auswechseln. Es besteht Verbrennungsgefahr!

- Verwenden Sie das richtige Leuchtmittel: 1 x 28 W (Typ E14)

• Entnehmen Sie das Dunstfiltergitter bzw. die Aluminium-Dunstfilter (Modellabhängig).
• Drehen Sie die defekte Glühlampe aus dem Gewinde und drehen Sie das neue Leuchtmittel ein.
• Setzen Sie das Dunstfiltergitter bzw. die Aluminium-Dunstfilter wieder ein.

ReparaturenReparaturen

Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs.

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine beschädigte Netzanschlussleitung darf nur von einer Elektrofachkraft ausgewechselt werden.

Störungsbehebung Störungsbehebung

Bevor Sie BiehbarSiden Kundenservice wenden oder einen Fachmann hinzu rufen

Sie brauchen den Kundendienst möglicherweise nicht rufen, wenn Sie diese Fehlersuchtabelle lesen.

StörungStörung	Mögliche Ursache Behebung	Behebung
Das Gerät arbeitet nicht bzw. nicht richtig	- Hat das Gerät keine Stromversorgung?- Haben Sie eine Leistungsstufe eingestellt?	- Setzen Sie den Netzstecker richtig ein.Kontrollieren Sie die Haussicherung.- Überprüfen Sie die Einstellung.
Das Gerät arbeitet nicht effizient	- Haben Sie die richtige Leistungsstufe gewählt?- Sind die Dunstfilter verschmutzt?	- Überprüfen Sie die Einstellung. Die Küche ist nicht ausreichend belüftet.- Reinigen Sie die Dunstfilter (siehe „Reinigung der Aluminium-Dunstfilter“).
Das Gerät arbeitet nicht effizient	- Ist die für den Umluftbetrieb benötigte Kohlefiltermatte (richtig) eingesetzt?- Ist der für den Abluftbetrieb benötigte Luftauslass frei?	- Überprüfen Sie die Kohlefiltermatte (siehe „Aktivkohlefiltermatte auswechseln“).- Überprüfen Sie den Luftauslass.
Die Beleuchtung funktioniert nicht	Das Leuchtmittel ist defekt, wurde falsch eingesetzt, sitzt nicht fest in der Fassung.	Überprüfen Sie das Leuchtmittel (siehe „Leuchtmittel auswechseln“).
Öl tropft vom Gerät herunter	Die Dunstfilter sind verschmutzt.	Reinigen Sie die Dunstfilter.

i HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantieabwicklung“).

Technische DatenTechnische Daten

Elektrischer Anschluss......

Netzspannung: 220-240 V\~

Netzfrequenz: 50 Hz

Leistungsaufnahme: 105 W

Beleuchtung, LED: 1 x 28 W

Schutzklasse: ....II

Abmessung H x B x T / Gewicht....Abmessung.H.x.B.x.T./Gewicht...

Haubenkörper: 13.5 x 60.0 x 50.0 cm

Nettogewicht: ca. 6.0 kg

Zubehör erhältlich....Zubehör erhältlich....

Aktiv-Kohlefiltermatte für Umluftbetrieb: ....

KFM 565 (Art.-Nr. 256 500) nicht im Lieferumfang enthalten

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Produktdatenblatt für Haushaltsdunstabzugshauben Raimb Veränderung (EU) Mrs. 65/2014, stadz Vgsbadberg (EU) Nr. 65/2014

BrandBrand		BOMANN
Modell		DU 623.2
Jährlicher Energieverbrauch (AEC _hood )	kWh/Jahr	78
Energieeffizienzklasse		D
Flulddynamische Effizienz (FDE _hood )		6.6
Flulddynamische Effizienzklasse		F
Beleuchtungseffizienz (LE _hood )	lx/W	1.7
Beleuchtungseffizienzklasse		G
Fettabscheidegrad	%	71.8
Effizienzklasse des Fettabscheidegrads		D
Luftstrom bei min. Geschwindigkeit im Normalbetrieb	m3/h	139.4
Luftstrom bei max. Geschwindigkeit im Normalbetrieb	m3/h	192.4
Luftstrom bei Betrieb auf der Intensivstufe oder Schnellstufe	m3/h	-
A-bewertete Luftschallemissionen im Normalbetrieb
- bei min. Geschwindigkeit	dB	60
- bei max. Geschwindigkeit	dB	68
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnellstufe	dB	-
Leistungsaufnahme im Aus-Zustand (Po)	W	0
Leistungsaufnahme im Bereitschaftsmodus (Ps)	W	-

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich die Geräte DU 623.2 in Übereinstimmung mit den folgenden Anforderungen befindet:

Garantie / KundendienstGarantie / Kundendienst

GarantiebedingungenGarantiebedingungen

1. Voraussetzung für unsere Garantieleistungen ist der Erwerb des Gerätes bei einem unserer Vertragshändler.
2. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten. Die Garantie beginnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung, Lieferschein oder gleichwertiger Unterlagen nachzuweisen ist. In diesem Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die Anfahrt und über die zu ersetzenden Teile. Die Garantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich oder gemeinschaftlich nutzen. Ist das Gerät zur gewerblichen Nutzung geeignet, leisten wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten.
3. Innerhalb der Garantiezeit werden Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen Einbauvorschriften und der Betriebsanleitung auf Fabrikations- oder Materialfehler zurückzuführen sind, durch Reparatur oder Austausch beseitigt.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf Nichtbeachtung der Gebrauchsanweisung beruhen, durch unsachgemäßen Anschluss oder Installation, unsachgemäßer Behandlung, normale Abnutzung des Gerätes, höhere Gewalt oder sonstige äußere Einflüsse zurückzuführen sind. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas, Kunststoff oder Leuchtmittel. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch nicht autorisierte Dritte.
5. Transportschäden unterliegen nicht der Garantie und müssen unmittelbar nach Feststellung dem Verkäufer gemeldet werden.
6. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte, welche sich im Bereich der Bundesrepublik Deutschland bzw. Österreich befinden.
7. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2017

GarantieabwicklungGarantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH. Bomann GmbH

Heinrich-Horten-Straße 17

D-47906 Kempen

EntsorgungEntsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG: WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Introduction Introduction

C. Bomann GmbH. Bomann GmbH

www.bomann.dewww.bomann.de

Made in P.R.C.
