DU 670 IX - Dunstabzugshaube BOMANN - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Bomann
Modell	DU 670 IX
Abmessungen (Gehäuse)	5.0 x 60.0 x 45.0 cm
Abmessungen (Teleskopschacht)	50.0 - 100.0 x 20.5 x 24.0 cm
Nettogewicht	Ca. 6.5 kg
Netzspannung	220-240 V~, 50 Hz
Leistungsaufnahme	27 W
Beleuchtung	LED, 2 x 1 W
Energieeffizienzklasse	B
Jährlicher Energieverbrauch	18.4 kWh/a
Luftstrom (Min./Max.)	240.0 / 282.6 m³/h
Geräuschpegel (Min./Max.)	63 / 67 dB
Fettabscheidegrad	62.9% (Klasse E)
Fettfilter	Aluminium, spülmaschinengeeignet bis 60°C
Aktivkohlefilter (optional)	Modell KF 568 (Art.-Nr. 256 800) für Umluftbetrieb
Betriebsarten	Abluft (mit Abluftschlauch) oder Umluft (mit Aktivkohlefilter)
Sicherheitsabstand (Elektrokochfeld)	Mindestens 60 cm
Sicherheitsabstand (Gaskochfeld)	Mindestens 65 cm
Bedienelemente	Drucktasten: 3 Geschwindigkeitsstufen + Licht Ein/Aus
Schutzklasse	I
Mitgeliefertes Zubehör	Außen-/Innenschacht, Montagematerial, Bohrschablone
Installation	Wandmontage, mit teleskopierbarer Abdeckung
Garantie	Standard-Hersteller-Garantie (siehe Handbuch)

Häufig gestellte Fragen - DU 670 IX BOMANN

Was ist der Mindestsicherheitsabstand zwischen Kochfeld und Dunstabzugshaube?

Bei Elektrokochfeldern muss der Abstand mindestens 60 cm betragen. Bei Gaskochfeldern mindestens 65 cm. Falls die Anleitung des Gaskochers einen größeren Abstand vorschreibt, ist dieser einzuhalten.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?

Nein, niemals das Gerät ohne den festen Aluminium-Fettfilter verwenden. Der Filter muss installiert sein, um Fett aufzufangen und Brandgefahr zu vermeiden.

Wie reinige ich den Aluminium-Fettfilter?

Reinigen Sie den Filter monatlich. Entfernen Sie ihn, indem Sie die Verriegelung zurückziehen und herausziehen. Waschen Sie ihn in heißem Wasser mit Neutralreiniger (oder in der Spülmaschine bis 60°C). Gründlich ausspülen und trocknen lassen, bevor Sie ihn wieder einsetzen.

Welche Beleuchtung verwendet die Haube und wie tausche ich sie aus?

Die Haube verwendet LED-Lampen (2 x 1 W). Zum Austausch schalten Sie die Stromversorgung aus und lassen die Lampen abkühlen. Entfernen Sie die Lampe vorsichtig mit einem geeigneten Werkzeug, trennen Sie sie, ersetzen Sie sie und schließen Sie sie wieder an. Bestellen Sie beim Händler oder online.

Kann ich die Haube im Umluftbetrieb betreiben?

Ja, wenn Sie keinen externen Abzug haben, können Sie den Umluftbetrieb nutzen. Sie müssen einen Aktivkohlefilter (Modell KF 568) installieren, um Gerüche zu absorbieren. Der Filter sollte mindestens alle 6 Monate ausgetauscht werden.

Was ist der maximale Luftstrom und Geräuschpegel?

Bei maximaler Geschwindigkeit beträgt der Luftstrom 282.6 m³/h und der Geräuschpegel 67 dB. Bei minimaler Geschwindigkeit beträgt der Luftstrom 240.0 m³/h bei 63 dB.

Wie installiere ich die Dunstabzugshaube?

Für die Installation sind zwei Personen erforderlich. Markieren Sie die Löcher mit der Bohrschablone, bohren Sie und setzen Sie Dübel ein, hängen Sie die Haube auf und befestigen Sie die Teleskoprohre. Für den Abluftbetrieb schließen Sie einen flexiblen Schlauch (∅120 mm) an. Beachten Sie die Sicherheitsabstände und stellen Sie einen ordnungsgemäßen elektrischen Anschluss sicher.

Was soll ich tun, wenn die Haube nicht effizient arbeitet?

Überprüfen Sie die Leistungsstufe. Sorgen Sie für eine gute Belüftung der Küche. Reinigen Sie den Fettfilter und überprüfen oder ersetzen Sie bei Umluftbetrieb den Aktivkohlefilter. Stellen Sie außerdem sicher, dass der Luftauslass nicht blockiert ist.

Kann ich unter der Dunstabzugshaube flambieren?

Nein, niemals flambieren Sie unter der Dunstabzugshaube wegen Brandgefahr. Beaufsichtigen Sie das Frittieren immer und lassen Sie heißes Öl oder Fett nie unbeaufsichtigt.

Wie hoch ist der jährliche Energieverbrauch und die Energieeffizienzklasse?

Der jährliche Energieverbrauch beträgt 18.4 kWh/a und die Energieeffizienzklasse ist B gemäß EU-Verordnung 65/2014.

BEDIENUNGSANLEITUNG DU 670 IX BOMANN

Bedienungsanleitung/Garantie

Instruction Manual

DEUTSCHDEUTSCH

InhaltInhalt

Einleitung......Seite 3

Allgemeine Hinweise......Seite 3

Spezielle Sicherheitshinweise für dieses

Gerät......Seite 4

Auspacken des Gerätes......Seite 6

Geräteausstattung......Seite 6

Installation......Seite 6

Inbetriebnahme / Betrieb......Seite 8

Reinigung und Pflege......Seite 8

Störungsbehebung......Seite 10

Technische Daten......Seite 10

Garantie......Seite 11

Entsorgung......Seite 12

ENGLISHENGLISH

ContentsContents

Introduction......Page 13

General Notes......Page 13

EinleitungEinleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienücksarbeitungsgesarbeitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:CHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

IINWEISHINWEIS

Hebt Tipps und Informationen für Sie hervor.

• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und wenn möglich das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Bei Beschädigung, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Allgemeine Hinweise Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

IINWEISHINWEIS

Die Darstellungen in dieser Bedienungsanleitung können vom Originalgerät abweichen.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses GerätSpezielle Sicher

- Beachten Sie zu Ihrem Kochgerät die Herstellerangaben, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist und ggf. welcher Sicherheitsabstand eingehalten werden muss.

Für den AbluftBötriebenbefieß:

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunsthaube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
  • Die Vorschriften der zuständigen örtlichen Behörden sind einzuhalten.

- Beachten und befolgen Sie des Weiteren die Montageanweisungen, die wir Ihnen im Kapitel „Installation“ geben.

- VORSICHT: VORSICHT: Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.

- Flambieren Sie nicht unter der Dunstabzugshaube! Fritiert werden darf unter der Haube wegen Brandgefahr Brandgefahrständiger Beobachtung.

- Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr brennen. Starke Hitzeentwicklung kann die Dunstabzugshaube beschädigen.

• Überhitzte Fette und Öle können sich schnell entzünden. Nie Fett und Öl unbeaufsichtigt erhitzen.
• Prüfen Sie niemals den Filterzustand, wenn die Dunsthaube in Betrieb ist.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Dieses Gerät kann von Kindernkinder Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gebrauchs Gerätes Gerätes wiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinderkäufen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Bandzeg Wärfern nicht durch KinderKindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Pflege“ dazu geben. Es besteht Brandgefahr Brandgefahr Reinigung nicht nach Angaben der Anweisung ausgeführt wird.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des Gerätes Auspacken des Gerätes (Teilter Dunstabzugshaube ist unbedingt erfor-

derlich:

Der Abstand sollte zwischen 60 – 75 cm betragen.

Bei Gasgeräten muss der Abstand mindestens

65 cm betragen. Wenn die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Möglichkeiten betreiben:

Abluftbetrieb

WARNUNG:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

i HINWEISHINWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Geräte Ausstattung ausstattung

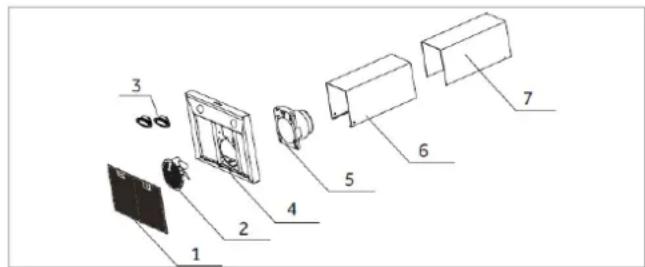

GeräteübersichtGeräteübersicht

1 Aluminium-Dunstfilter
2 Motoreinheit
3 LED-Beleuchtung
4 Haubenkörper

5 Anschlussstutzen
6 äußerer Schacht
7 innerer Schacht

LieferumfangLieferumfang

1 x äußerer Kaminschacht, 1 x innerer Kaminschacht (mit Lüftungsöffnungen), inkl. Montagematerial und Bohrschablone

Installation

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem unters-

Meist wird die Abluft vertikal abgeführt. Die Abluft kann durch den Oberschrank und Dachboden zum Dachfürst geleitet werden.

Falls eine Leitung unter den Ober- schränken vorhanden ist, kann der Ab- zugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand ab- geleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d. h. die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall muss ein Aktivkohlefilter zusätzlich wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Aktivkohlefilter sind nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

MontageMontage

WARNUNGWARNUNG

• Bei der Montage und/oder beim Einsetzen der Dunstfilter sowie der Kohlefilter darf das Gerät nicht mit dem Netzstrom verbunden sein.
  • Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr Söhreschlaggefahr

ACHTUNG: ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

HINWEISH Empfehlungen: Empfehlungen

• Ziehen Sie eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

- Bestimmen Sie die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.

- Richten Sie die Bohrschablone aus und markieren Sie die für die Wandmontage notwendigen Bohrungen. Überprüfen Sie diese mit einer Wasserwage.

- Bohren Sie Befestigungslöcher 4 x ∅8 mm und versenken Sie darin die Dübel.

• Drehen Sie die Schrauben 4 x ST4*25 mm so weit ein, dass sie ca. 10 mm aus der Wand hervorstehen.
• Hängen Sie die Haube ein. Kontrollieren Sie den sicheren Halt, die waagerechte Position und ziehen Sie zunächst die oberen und dann die unteren Schrauben durch den Haubenkörper fest.
• Entfernen Sie die Schutzfolie von den Schächten.

Setzen Sie den äußeren (unteren) Schacht auf und fixieren Sie ihn seit- lich mit der Haube, indem Sie die Schrauben 2 x ST4*8 eindrehen.

Für den Abluftbetrieb: Für den Abluftbetrieb:

- Befestigen Sie einen flexiblen Abluftschlauch (nicht im Lieferumfang enthalten) mit ∅120 mm Innendurchmesser auf dem Anschlussstutzen.

- Schieben Sie den inneren (oberen) Schacht längs der Einschubvorrichtung in den äußeren (unteren)

Schacht. Achten Sie darauf, dass der innere Schacht mit den Lüftungsöffnungen oben angesetzt wird.

- Bestimmen Sie die Auszugslänge der Schachtabdeckung, indem Sie den inneren Schacht hinauf ziehen oder in den äußeren Schacht zurück schieben.

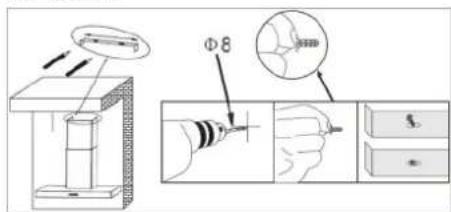

- Bringen Sie die Halterungsleiste am oberen Schachtabschluss an. Bohren Sie Befestigungslöcher 2 x ∅8 mm und versenken Sie darin die Dübel. Verwenden Sie die Schrauben 2 x ST4*

25 mm, um die Leiste zu befestigen.

Für den Abluftbetrieb: Für den Abluftbetrieb:

- Prüfen Sie die richtige Position des Abluft-schlauches und verbinden Sie ihn mit der Abzugsöffnung nach außen.

- Ziehen Sie den inneren Schacht hinauf und fixieren Sie die Schachtabdeckung seitlich mit der

zuvor angebrachten Halterung, indem Sie die Schrauben 2 x ST4* 10 mm eindrehen.

- Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Inbetriebnahmen/Betrieb/ Betrieb

Die Bedienung erfolgt über Drucktastenschalter.

Leistungskaufstufe

0 aus 1 niedrig 2 mittel 3 3 hoch

Aktivkohlefilter für Umluftbetrieb einsetzenAktivkohlefilter für Umluftbetrieb einsetzen Beleuchtung

• Entnehmen Sie die Aluminium-Dunstfilter.
• Setzen Sie den Kohlefilter an die Ansaugöffnung des Abluftkanals. Stellen Sie sicher, dass die Befestigungsstifte am Abluftkanal in die Befestigungsschlitze des Kohlefilters eingreifen. Drehen Sie den Filter im Uhrzeigersinn, bis er einrastet.
• Setzen Sie die Aluminium-Dunstfilter wieder ein.

Elektrischer Anschluss Elektrischer Anschluss

WARNUNG:WARNUNG:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlageführten Schlag
- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
- Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.
- Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.
- Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

ein / aus

Einstellungen

1 Leistungs-Schaltstufe: Eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.
2 Leistungs- Schaltstufe: Eignet sich für den normalen Kochbetrieb.
3 Leistungs- Schaltstufe: Eignet sich, wenn große Mengen Rauch und Dampf abgesaugt bzw. gefiltert werden sollen (z. B. beim Frittieren).

i HINWEIS:

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen.

Reinigung und Pflege

WARNUNG:WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile

gelangen. Stromschlaggefahr! Steiger Dlappgefahr! kann zu Schäden an Kunststoffteilen führen.

- Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

△ ACHTUNG:ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

PflegeRfbrgHaubeHaube

• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig den Aktivkohlefilter (siehe „Aktivkohlefilter auswechseln“).

Reinigung BeirAluminiumADunstfilterDunstfilter

⚠️ WARNING: Brandgefahr! Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Reinigen Sie die Dunstfilter deshalb regelmäßig.

Wir empfehlen die Dunstfilter monatlich zu reinigen:

• Entfernen Sie die Aluminium-Dunstfilter, indem Sie den Verschluss in der Griffmulde zurück schieben, dabei den Filter leicht nach unten drücken und nach vorne herausnehmen.
• Spülen Sie die Dunstfilter in einer Lösung aus warmen Wasser und Neutralreiniger. Weichen Sie die Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.

- Alternativ kann der Dunstfilter auch in der Geschirrspülmaschine (bis 60°C) gereinigt werden. Leichte Verfärbungen können auftreten. Das hat keinen Einfluss auf die Funktion des Dunstfilters.

Aktivkohlefilter auswechselnAktivkohlefilter auswechseln

Aktivkohlefilter binden Gerüche und müssen abhängig vom Gebrauch, jedoch mindestens alle sechs Monate gewechselt werden.

Bestellen Sie Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de www.bomann.de Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

• Siehe „Aktivkohlefilter für Umluftbetrieb einsetzen“.
• Entfernen Sie den alten Kohlefilter, indem Sie den Filter gegen den Uhrzeigersinn drehen.

Leuchtmittel auswechseln

! WARNING:

Lassen Sie die Lampen abkühlen, bevor Sie das Leuchtmittel auswechseln. Es besteht Verbrennungsgefahr!nungsgefahr!

i HINWEIS:

Bestellen Sie die Leuchtmittel bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.dewww.bomann.c

Lampendaten: LED, 2 x 1 W

• Entfernen Sie die Lampe vorsichtig mit einem geeigneten Werkzeug.
• Ziehen Sie die Lampe heraus und trennen Sie die Lampe vom Anschlusskabel.
  • Ersetzen Sie das Leuchtmittel.
• Verbinden Sie das Anschlusskabel mit der Lampe. Setzen Sie die Lampe wieder ordnungsgemäß ein.

Störungsbehebung Störungsbehebung Produktinformationen für Haushaltsdunstabzugshau-

ben nach Verordnung (EU) Nr. 65/2014

Bevor Sie sich an den Kundenservice wenden oder Bevor Sie sich an den Kundenservice wenden oder

einen Fachmann hinzu rufeneinen Fachmann hinzu rufer

StörungSMönghe	Mögliche BetrachtungBehebungMöglich
Gerät arbeitet nicht bzw. nicht richtig	- Prüfen Sie die Stromversorgung.- Überprüfen Sie die Leistungsstufe.
Gerät arbeitet nicht effizient	- Überprüfen Sie die Leistungsstufe.- Ist die Küche ausreichend belüftet?- Reinigen Sie die Dunstfilter.- Bei Umluftbetrieb, überprüfen Sie den Kohlefilter.- Überprüfen Sie den Luftauslass.
Beleuchtung funktioniert nicht	Überprüfen Sie das Leuchtmittel, siehe „Leuchtmittel auswechseln“.
Öl tropft runter Reinigen Sie die Dunstfilter.

i HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantie“).

Technische DatenTechnische Daten

Elektrischer Abschlusser A.

Netzspannung: 220-240 V\~

Netzfrequenz: 50 Hz

Leistungsaufnahme: 27 W

Beleuchtung, LED: 2 x 1 W

Schutzklasse: ....I

Abmessung H x B x T // Gewicht....

Haubenkörper: 5.0 x 60.0 x 45.0 cm

Teleskopschacht: ....50.0 – 100.0 x 20.5 x 24.0 cm

Nettogewicht: ......ca. 6.5 kg

Zubehör erhältlich....

Aktiv-Kohlefilter für Umluftbetrieb: ....

KF 568 (Art.-Nr. 256 800)

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Brand	BOMANN
Modell	DU 670 IX
Jährlicher Energieverbrauch (AEC _hood )	18.4 kWh/Jahr
Energieeffizienzklasse	B
Fluiddynamische Effizienz (FDE _hood )	6.5
Fluiddynamische Effizienzklasse	F
Beleuchtungseffizienz (LE _hood )	44 lx/W
Beleuchtungseffizienzklasse	A
Fettabscheidegrad	62.9 %
Effizienzklasse des Fettabscheidegrads	E
Luftstrom bei min. Geschwindigkeit im Normalbetrieb	240.0 m ^3 /h
Luftstrom bei max. Geschwindigkeit im Normalbetrieb	282.6 m ^3 /h
Luftstrom bei Betrieb auf der Intensivstufe oder Schnellstufe	- m ^3 /h
A-bewertete Luftschallemissionen im Normalbetrieb:
- bei min. Geschwindigkeit	63 dB
- bei max. Geschwindigkeit	67 dB
A-bewertete Luftschallemissionen im Betrieb auf Intensiv- oder Schnellstufe	- dB
Leistungsaufnahme im Aus-Zustand (Po)	0.00 W
Leistungsaufnahme im Bereitschaftsmodus (Ps)	- W

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät DU 670 IX in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

GarantieGarantie

GarantiebedingungenGarantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Über- sendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns

autorisierte Stellen Arbeiten an dem Gerät vornehmen.

1. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

GarantieabwicklungGarantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH C. Bomann GmbH Heinrich-Horten-Straße 17 D-47906 Kempen

EntsorgungEntsorgung

Bedeutung des Symbols „Mülltonne“ Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG:WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Introduction Introduction

C. Bomann GmbH. Bomann GmbH

www.bomann.dewww.bomann.de

Made in P.R.C.
