DU 611 IX - Dunstabzugshaube BOMANN - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Bomann
Modell	DU 611 IX
Farbe	Edelstahl
Spannungsversorgung	230 V / 50 Hz
Anschlussleitung	H05 VVF (2-polig mit Schutzkontaktstecker)
Bedienung	Drucktasten oder elektronische Tasten (3 Geschwindigkeitsstufen + Beleuchtung)
Geschwindigkeitsstufen	Langsam, Mittel, Höchst
Beleuchtung	Glühlampe E14 40 W oder Halogen GU10 20 W (je nach Modell)
Betriebsart	Abluft oder Umluft möglich
Filter	Metallfettfilter (Aluminium), optional Aktivkohlefilter für Umluft
Filterreinigung	Metallfilter: monatlich reinigen, auch in der Geschirrspülmaschine (aufrecht stehend)
Aktivkohlefilterwechsel	Mindestens einmal jährlich
Montagehöhe	ca. 70 cm über dem Kochfeld
Durchmesser Anschlussschlauch	150 mm
Sicherheit	Schutzkontaktsteckdose erforderlich; Gerät vor Wartung vom Netz trennen
Garantie	24 Monate (privat), 12 Monate (gewerblich)

Häufig gestellte Fragen - DU 611 IX BOMANN

Wie reinige ich den Metallfettfilter?

Der Metallfilter sollte monatlich gereinigt werden. Sie können ihn von Hand mit handelsüblichen Reinigungsmitteln säubern oder in der Geschirrspülmaschine reinigen (dabei aufrecht stehend, nicht in Kontakt mit schmutzigem Geschirr). Vor dem ersten Gebrauch den Schutzfilm entfernen.

Kann ich die Dunstabzugshaube auch im Umluftbetrieb nutzen?

Ja, falls kein Abzug nach außen vorhanden ist, kann die Haube im Umluftbetrieb arbeiten. Dazu müssen Aktivkohlefilter eingesetzt werden, die Gerüche binden. Diese sind bei Ihrem Händler erhältlich (Referenznummer auf dem Typenschild).

Welche Lampen werden benötigt?

Das Gerät verwendet je nach Modell eine Glühlampe E14 40W oder eine Halogenlampe GU10 20W. Vor dem Wechseln die Haube vom Stromnetz trennen und die Abdeckung entsprechend entfernen.

Wie montiere ich die Haube richtig?

Die Haube sollte ca. 70 cm über dem Kochfeld angebracht werden. Verwenden Sie die mitgelieferte Aufhängevorrichtung, bohren Sie 8 mm Löcher für Dübel und Schrauben. Nach Befestigung des Anschlussstutzens und des Schlauches die Schachtabdeckungen aufsetzen.

Was mache ich, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie zuerst die Lampe. Netzstecker ziehen, Lampenschutz entfernen und defekte Lampe ersetzen. Bei Halogenmodellen die Chromfassung durch Rechtsdrehung lösen. Bei anhaltenden Problemen den Kundendienst kontaktieren.

Muss ich die Dunstabzugshaube während des Kochens immer einschalten?

Es wird empfohlen, die Haube sofort beim Kochbeginn einzuschalten und nach Ende des Kochvorgangs noch einige Minuten laufen zu lassen, um verbliebene Gerüche zu beseitigen.

Warum läuft der Motor nicht an?

Prüfen Sie, ob der Netzstecker richtig eingesteckt ist und die Steckdose Spannung führt. Sind die Geschwindigkeitstasten korrekt bedient? Bei gleichzeitigem Drücken mehrerer Tasten wählt das Gerät die höchste Stufe. Falls keine Taste gedrückt wird, arbeitet der Motor nicht.

Kann ich die Abzugshaube über einem Gasherd verwenden?

Ja, aber beachten Sie die Sicherheitshinweise: Keine flambierten Gerichte zubereiten und Gasbrenner nicht ohne Kochgeschirr betreiben. Die Flammen könnten in die Haube gezogen werden und Schäden verursachen.

Wo finde ich die Ersatzteilnummer für den Aktivkohlefilter?

Die Referenznummer befindet sich auf dem Typenschild im Inneren der Haube (nach Entfernen des Metallfilters sichtbar). Notieren Sie sich die Nummer und bestellen Sie den Filter bei Ihrem Händler.

Was ist bei der Entsorgung zu beachten?

Dieses Produkt fällt unter die Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE). Es darf nicht im Hausmüll entsorgt werden. Geben Sie es bei Ihrer örtlichen Sammelstelle für Elektroschrott ab.

BEDIENUNGSANLEITUNG DU 611 IX BOMANN

Bitte Handbuch lesen und gut aufbewahren

Gebrauch

A. BESCHREIBUNG DER DUNSTABZUGSHAUBE S.4
B. REINIGUNG DER DUNSTABZUGSHAUBE S.5

• Regelmäßige Reinigung
• Monatliche Reinigung (Reinigung des Patronenfilters)
• Jährliche Reinigung (Einbauen vom Aktivkohlefilter für Umluft-Modelle)
  C. WECHSELN DER GLÜHLAMPEN S.6

- Modell mit Glühlampen

- Modell mit Halogenbeleuchtung.

Montage

A. ALLGEMEINE HINWEISE S.7
B. MONTAGEHINWEISE S.8/9

• 1) Empfehlungen für Vorbereitungsarbeiten
• 2) Montage der Abzugshaube
• 3) Elektrischer Anschluss S. 9

Garantie / Kundendienst

Hotline S. 10

Sehr geehrte Damen und Herren,

Herzlichen Glückwunsch zum Kauf dieser Dunstabzugshaube.

Um möglichst große Zufriedenheit mit dem Gerät zu erreichen, empfehlen wir Ihnen, vor Installation und Gebrauch die in dieser Broschüre erhaltenen Informationen sorgfältig zu lesen.

Berücksichtigen Sie die allgemeinen Ausführungen, da diese Anleitung universell für verschiedene Dunstabzugshauben verwendet wird.

FÜR IHRE SICHERHEIT

• Unter der Dunstabzugshaube keine flambierten Gerichte zubereiten oder Gasbrenner benutzen.
  (Flammen können hinaufgezogen werden und das Gerät zerstören).
• Frittieren unter der Dunstabzugshaube ist zu vermeiden. Sollten Sie sich aber hierzu entscheiden, darf dieses nur unter ständiger Aufsicht erfolgen.
• Reparaturen dürfen nur vom autorisierten Fachmann durchgeführt werden.
• Metallfilterkassetten sollten regelmäßig gereinigt werden (ungefähr einmal im Monat).
• Die Dunstabzugshaube darf nicht über Öfen mit festen Brennstoffen (Holz, Kohle, usw.) benutzt werden.

Die Dunstabzugshauben wurden für den privaten Haushalt entwickelt und gefertigt.

Im Hinblick auf ständige Optimierungen unserer Produkte behalten wir uns das

Recht vor, Änderungen, die dem technischen Fortschritt dienen und die funktionellen und ästhetischen Eigenschaften verbessern, vorzunehmen.

Die Dunstabzugshauben sind ausschließlich für Zubereitung von Getränken und Nahrungsmitteln bestimmt.

Dieses Produkt enthält kein Asbest.

GEBRAUCHSANLEITUNG

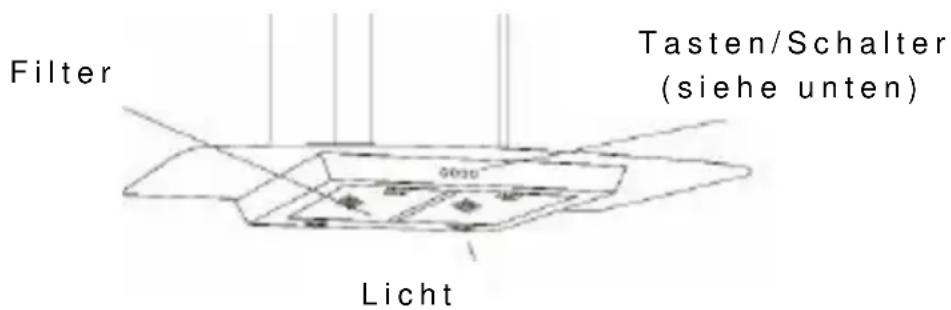

A. BESCHREIBUNG DER DUNSTABZUGSHAUBE

Drucktasten	StopLangsame GeschwindigkeitMittlere GeschwindigkeitHöchstgeschwindigkeitBeleuchtung

Elektronische Tasten	Langsame Geschwindigkeit
	Mittlere GeschwindigkeitHöchstgeschwindigkeitBeleuchtung

Wichtig: Werden mehrere Geschwindigkeitstasten gleichzeitig gedrückt, wählt das Gerät die höchste Geschwindigkeit. Wird keine Geschwindigkeitstaste gedrückt, hört die Abzugshaube auf zu arbeiten.

Anmerkung: Drücken Sie die elektronische Taste nochmals um den Motor auszuschalten

Langsame Geschwindigkeit:

• Fürs Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt,
• um die Küche durchzulüften.

Mittlere Geschwindigkeit:

- Fürs normale Kochen.

Höchstgeschwindigkeit:

- Wenn große Mengen vom Rauch und Dampf abgesaugt werden sollen (Frittieren, heftiges Kochen).

Für die Höchstleistung Ihrer Dunstabzugshaube:

benutzen Sie vorzugsweise hintere Kochflächen Ihres Ofens.

- Wir empfehlen Ihnen, die Dunstabzugshaube einzuschalten, sobald Sie mit dem Kochen beginnen. Wir empfehlen Ihnen, die Abzugshaube für ein paar Minuten nach Beendigung des Kochvorganges eingeschaltet zu lassen, um verbliebene Gerüche ab zu saugen.

NB:

Wechseln Sie die Luft im Raum durch Lüften so oft es geht.

Beachten Sie, dass das Gerät mit Höchstgeschwindigkeit die ganze Luft in der Küche innerhalb von ein paar Minuten wechselt.

WICHTIG

- Benutzen Sie die Abzugshaube nicht ohne den Alu-Filter.

REGELMÄBIGE GEHÄUSREINIGUNG

Verwenden Sie keine Metallscheuerkissen, Schleifreinigungsmittel oder sehr harte Bürsten. Um das Gehäuse und den Beleuchtungsschutz zu reinigen, benutzen Sie ausschließlich handelsübliche, Reinigungsmittel

Anschließend mit einem feuchten Tuch abwischen und danach trocken reiben.

MONATLICHE REINIGUNG: FILTERKASSETTEN

Wichtig! Reinigen Sie die Filter jeden Monat, um dem Brandrisiko vorzubeugen und die Effizienz zu gewährleisten. Im Filter sammeln sich Fette und Dämpfe und können diesen bei nicht regelmäßiger Reinigung zu setzen. Es ist feuergefährlich wenn der Filter mit fettigen Rückständen durchtränkt ist. Reinigen Sie ihn mit handelsüblichen Reinigungsmitteln. Anschließend spülen und trocknen Sie ihn gründlich. Sie können die Filter aber auch in der Geschirrspülmaschine reinigen, wobei sie aufrecht stehen sollen (sie sollten nicht in Berührung mit schmutzigem Geschirr und schmutzigen Pfannen kommen)

Entfernen Sie vor dem ersten Gebrauch den Schutzfilm von der Filterkassette.

-Herausnehmen der Metallfilterkassetten

1. schieben Sie den Verschluss in der Griffmulde zurück;

1. Dabei die Kassette leicht nach unten drücken und nach vorn herausnehmen

Nach der Reinigung, die Kassetten wieder in umgekehrter Reihenfolge einsetzen.

3. JÄHRLICHE REINIGUNG: AKTIVKOHLEFILTER

Dies bezieht sich AUSSCHLIEßLICH auf Abzugshauben, die als Umluft-Dunstabzugshauben installiert werden (d. h. ohne Abzugsöffnung nach draußen). Die AKTIV-KOHLEFILTER binden Gerüche und müssen abhängig vom Verbrauch, jedoch mindestens einmal pro Jahr gewechselt werden. Bestellen Sie diese Filter bei Ihrem Händler (benutzen Sie dabei die Referenznummer, die sich auf dem Typenschild im Innern der Abzugshaube befindet). Notieren Sie sich auch das Datum des Filterwechsels.

ACHTUNG:

Trennen Sie die Abzugshaube vom Stromnetz, bevor Sie die Aktiv-Kohlefilter wechseln.

1. Entfernen Sie die Metall-Filterkassetten

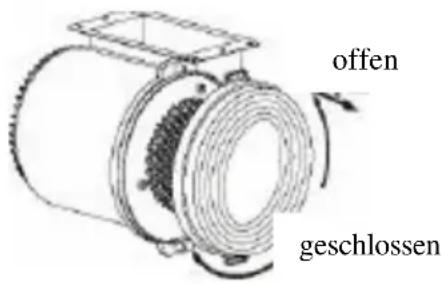

2. Setzen Sie die neuen Kohlefilter auf die Ansaugöffnungen des Motorblocks. Mit einer leichten Rechtsdrehung befestigen Sie die Kohlefilter.
3. Entnehmen Sie die Kohle-Filterkassetten durch eine leichte Linksdrehung.

C. WECHSELN DER GLÜHLAMPEN

Trennen Sie die Abzugshaube vom Stromnetz, bevor Sie irgendwelche Wartungsarbeiten am Gerät vornehmen. Ziehen Sie den Stecker aus der Steck-dose

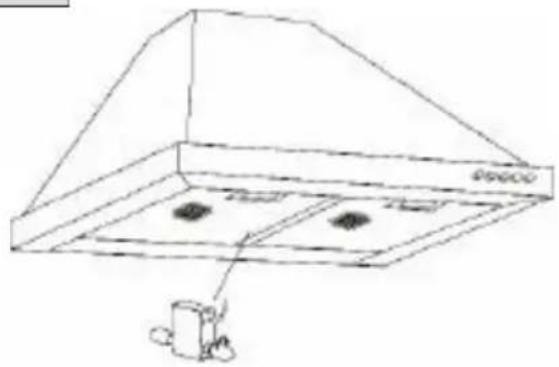

MODELL MIT GLÜHLAMPEN ODER NEONLAMPEN

1. Entfernen Sie die Schrauben, die den Beleuchtungsschutz sichern.
2. Nehmen Sie den Beleuchtungsschutz ab.
3. Ersetzen Sie die defekte Glühlampe gegen eine neue der Ausführung E 14, 40 W.
4. Setzen Sie den Beleuchtungsschutz auf.
5. Schrauben Sie ihn wieder an.

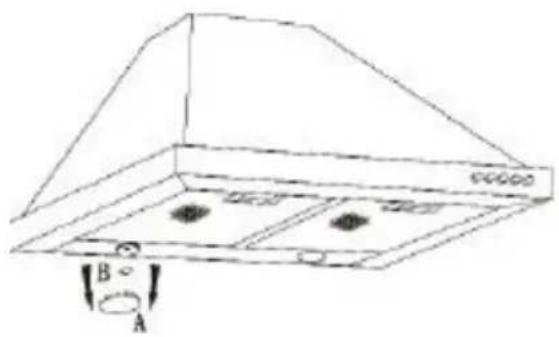

MODELL MIT HALOGENBELEUCHTUNG

1. Entfernen Sie die Chromfassung "A" durch eine Rechtsdrehung
2. Wechseln Sie den Lampen-Typ GU 10 - 20W / 12V aus.
3. Bauen Sie den Satz in umgekehrter Reihenfolge wieder zusammen.

A. Allgemeine Hinweise

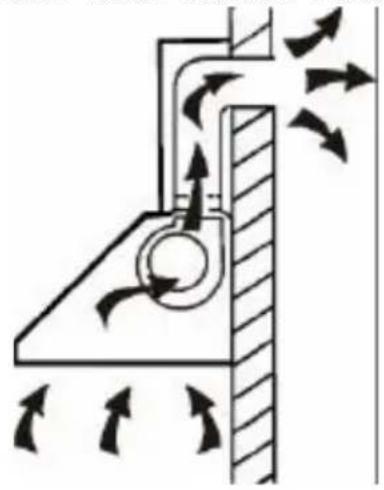

ABLUFTBETRIEB Wenn Sie eine direkte Abzugsöffnung nach draußen haben: Befestigen Sie den mitgelieferten Anschlussstutzen mit der Rückschlagklappe auf dem Motorblock. Hier können Sie den mitgelieferten flexiblen Anschlussschlauch (oder einen anderen Schlauch mit 150mm Innendurchmesser) befestigen und mit dem Durchbruch nach außen verbinden.

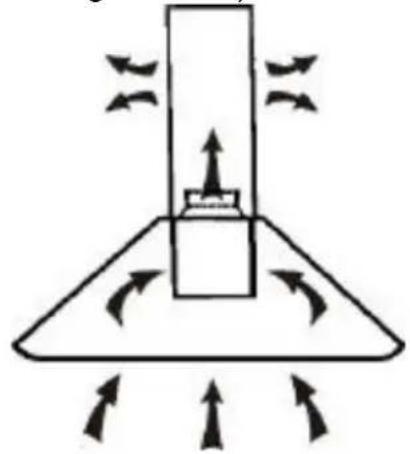

UMLUFTBETRIEB Wenn Sie keine direkte Abzugsöffnung nach draußen haben: können wahlweise alle unsere Geräte auch im Umlaufbetrieb arbeiten (d. h. ohne Abzugsöffnung nach draußen; die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall muss man die Aktivkohlefilter, die Gerüche binden, zusätzlich einsetzen. Befestigen Sie den mitgelieferten Anschlussstutzen mit der Rückschlagklappe auf dem Motorblock. Hier können Sie den mitgelieferten flexiblen Anschlussschlauch (oder einen anderen Schlauch mit 150mm Innendurchmesser) befestigen. Die Aktiv-Kohlefilter sind bei Ihrem Händler verfügbar, wobei Sie immer die Referenznummer, die sich auf dem Typenschild befindet, angeben müssen (siehe im Innern der Abzugshaube).

1) Empfehlungen für Vorbereitungsarbeiten

Die Abzugshaube soll ca. 70cm über dem Kochfeld befestigt sein.

Um sie richtig anzubringen:

• Ziehen Sie genau über dem Herd eine senkrechte Linie an der Wand bis zum Mittelpunkt der Abzugshaube (bzw. Ihres Rauchfangs).
• Markieren Sie an dieser Linie die Stelle, die sich 70 cm über dem Kochfeld befindet. Die senkrechte Linie und die Markierung sollen Ihnen helfen die mitgelieferte Wandbefestigung in die richtige Lage zu bringen.

2) Montage der Abzugshaube

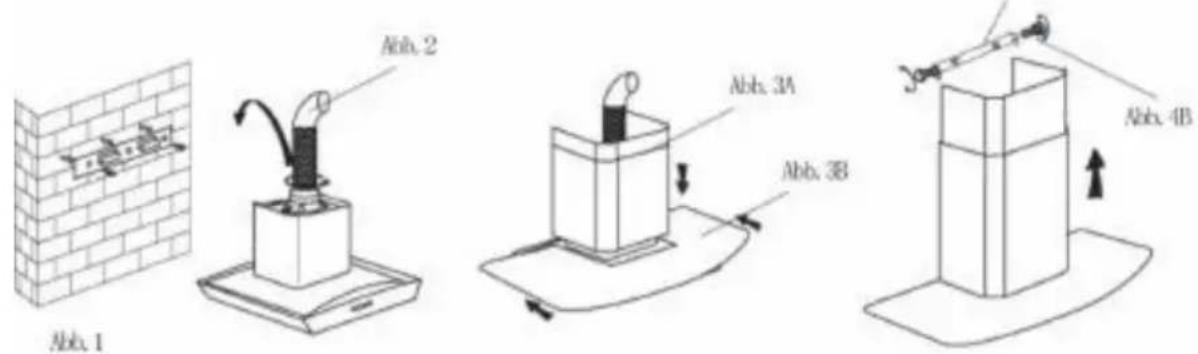

A. Für Dunstabzugshauben mit Glasschirm:

• Um die Abzugshaube an der Wand zu befestigen, bohren Sie an geeigneter Stelle, entsprechend der vorgesehenen 3 Schraubaufnahmen in der Aufhängevorrichtung, 8mm Löcher in die Wand.
• Befestigen Sie die Aufhängevorrichtung an der Wand mit den beigelegten Dübeln und Schrauben (siehe Bild 1).
• Befestigen Sie den Anschlussstutzen mit den Rückschlagklappen auf der Motor-Gebläseeinheit. Hieran ist der flexible Anschlussschlauch für den Abluftbetrieb zu befestigen (siehe Bild 2).
• Setzen Sie die zwei (Außen- und Innen-) Schachtabdeckungen auf die Abzugshaube auf (siehe Bild 3 A).
• Schrauben Sie die Glasplatte entsprechend der Führungsrichtung an. Dazu verwenden Sie vier Schrauben mit den Unterlegscheiben. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen. Das Glas könnte zerspringen (siehe Bild 3B).
• Zur Befestigung der ausgezogenen Schachtabdeckung schrauben Sie die zweite mitgelieferte Befestigungsschiene am oberen Abschluss an die Wand, nachdem Sie die Auszugslänge der Schachtabdeckung bestimmt haben (siehe Bild 4A). Danach ziehen Sie die innere Schachtabdeckung hinauf und befestigen Sie sie an der zuvor angeschraubten Schiene (siehe Bild 4B).

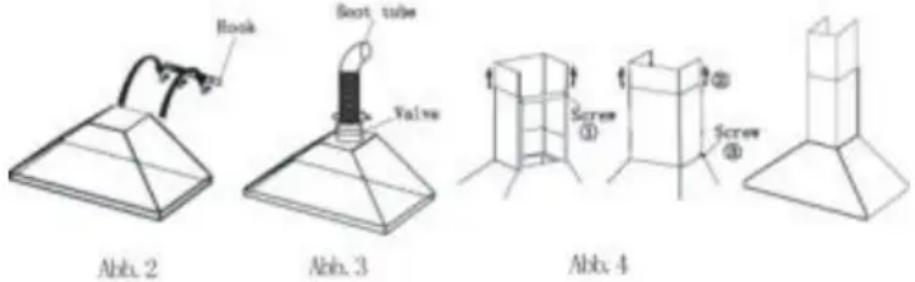

B. Für Edelstahl Wand-Dunstabzugshauben

• Um die Abzugshaube an der Wand zu befestigen, bohren Sie an geeigneter Stelle, entsprechend der vorgesehenen 3 Schraubaufnahmen in der Aufhängevorrichtung, 8 mm Löcher in die Wand.
• Befestigen Sie die Aufhängevorrichtung an der Wand mit den beigelegten Dübeln und Schrauben (siehe Bild 2).
• Befestigen Sie den Anschlussstutzen mit den Rückschlagklappen auf der Motor-Gebläseeinheit. Hieran ist der flexible Anschlussschlauch für den Abluftbetrieb zu befestigen (siehe Bild 3).
• Setzen Sie die zwei (Außen- und Innen-) Schachtabdeckungen auf die Abzugs-haube auf (siehe Bild 3).
• Zur Befestigung der ausgezogenen Schachtabdeckung schrauben Sie die zweite mitgelieferte Befestigungsschiene am oberen Abschluss an die Wand, nachdem Sie die Auszugslänge der Schachtabdeckung bestimmt haben (siehe Bild 4A). Danach ziehen Sie die innere Schachtabdeckung hinauf und befestigen Sie sie an der zuvor angeschraubten Schiene (siehe Bild 4B).
• Zur Ausrichtung der Haube (Abstandsausgleich der Aufhängevorrichtung) befestigen Sie die mitgelieferten Abstandshalter im unteren Bereich des Haubenkörpers.

3) Elektrischer Anschluss

Das Gerät ist ausgestattet mit einem Netzanschlusskabel H05 VVF (2-polige Anschlussleitung mit Schutzkontakt-Stecker).

Verbinden Sie den Stecker mit einer 230 V / 50 Hz Schutzkontakt-Steckdose. Es ist darauf zu achten, dass die verwendete Steckdose mit einem seitlichen Schutzkontakt ausgeführt ist.

Nach der Montage sollte der Anschluss leicht zugänglich sein.

Wir übernehmen keine Haftung für Unfälle durch eine fehlerhafte oder fehlende Erdung. Die Steckdose muss entsprechend abgesichert sein.

Garantiebedingungen

Dieses Gerät wurde nach den neusten Methoden hergestellt und geprüft. Der Hersteller leistet nach der gesetzlichen Gewährleistung aus dem Kaufvertrag mit dem Händler für die Dauer von 24 Monaten, gerechnet vom Tage des Verkaufes, bei gewerblicher Nutzung 12 Monate, Garantie für einwandfreies Material und fehlerfreie Fertigung zu folgenden Bedingungen:

Der Garantie-Anspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäßen Behandlung oder Bedienung, durch falsches Aufstellen oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantie.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Gerät gehen in unser Eigentum über.

Kundendienst

Bevor Sie den Kundendienst in Anspruch nehmen wollen, kontrollieren Sie bitte, ob es sich um einen Bedienfehler oder eine andere Ursache handelt, die mit der Funktion des Gerätes nichts zu tun haben. Beachten Sie auch die Hinweise in der Bedingungsanleitung.

Sollten Sie dennoch einen Kundendienst in der Garantiezeit benötigen, so wenden Sie sich bitte an unsere

Service-Hotline 02152 / 8998-927
