Produkttyp	Dunstabzugshaube
Marke	Bomann
Modell	DU 7604 G
Installationsart	Unterbauschränke / Wandmontage
Breite	60 cm
Tiefe	50 cm
Höhe	Verstellbar zwischen 65-110 cm
Gewicht	Ca. 8 kg
Stromversorgung	220-240 V ~ 50 Hz
Gesamtanschlusswert	220 W
Motorleistung	180 W
Anzahl der Motoren	1
Anzahl der Geschwindigkeitsstufen	3
Maximale Luftförderleistung	290 m³/h
Geräuschpegel (max. Drehzahl)	56 dB(A)
Fettfiltertyp	Aluminiumgitter, waschbar
Geruchsfilter	Kohlefilter (optional)
Beleuchtung	2 x 40 W Halogen (oder LED-Äquivalent)
Bedienung	Drucktasten
Abluftart	Umluft oder Abluft
Rohrdurchmesser	150 mm
Energieeffizienzklasse	C (geschätzt)
Wartung	Fettfilter monatlich reinigen; Kohlefilter alle 3-6 Monate ersetzen
Sicherheitsmerkmale	Überhitzungsschutz, automatische Abschaltung (falls zutreffend)
Ersatzteile	Filter, Glühbirnen, Motor erhältlich beim Bomann-Service

Häufig gestellte Fragen - DU 7604 G BOMANN

Wie installiere ich die Bomann DU 7604 G Dunstabzugshaube?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Haube mindestens 65 cm über Elektrokochfeldern und 75 cm über Gaskochfeldern montiert wird. Befestigen Sie sie mit den mitgelieferten Halterungen an der Wand und schließen Sie sie an den Abluftkanal an oder stellen Sie sie auf Umluftbetrieb ein.

Wie oft sollte ich den Fettfilter reinigen?

Reinigen Sie den Fettfilter aus Aluminiumgitter jeden Monat oder häufiger bei starker Nutzung. Sie können ihn in der Spülmaschine oder von Hand mit warmem Seifenwasser waschen. Vor dem Wiedereinbau gründlich trocknen.

Brauche ich einen Kohlefilter?

Ein Kohlefilter ist nur erforderlich, wenn Sie die Haube im Umluftbetrieb (ohne externen Abluftkanal) verwenden. Er absorbiert Gerüche und sollte je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden.

Wie wechsle ich die Glühbirne?

Stellen Sie zunächst sicher, dass die Haube vom Strom getrennt ist. Entfernen Sie die Lampenabdeckung (normalerweise Clips oder Schraube), ersetzen Sie dann die Glühbirne durch eine gleichen Typs und gleicher Wattzahl (z.B. 40 W Halogen oder kompatible LED). Bringen Sie die Abdeckung wieder an.

Meine Haube ist laut. Was kann ich tun?

Überprüfen Sie, ob der Fettfilter sauber und richtig installiert ist. Stellen Sie außerdem sicher, dass der Abluftkanal nicht blockiert oder gequetscht ist. Wenn das Geräusch anhält, muss möglicherweise der Motor gewartet werden.

Kann ich die Haube ohne externen Abluftkanal verwenden?

Ja, die DU 7604 G kann im Umluftbetrieb arbeiten. Sie müssen einen Kohlefilter installieren, um Gerüche zu entfernen. Die Luft wird gefiltert und in die Küche zurückgeführt.

Was ist die empfohlene Installationshöhe?

Bei Elektrokochfeldern montieren Sie die Haube 65-75 cm über der Kochfläche. Bei Gaskochfeldern halten Sie einen Mindestabstand von 75 cm ein, um Hitzeschäden zu vermeiden.

Wie setze ich den Filtersättigungsindikator zurück?

Falls Ihr Modell einen Filteralarm hat, drücken und halten Sie die Geschwindigkeitstaste 3-5 Sekunden lang, bis die Kontrollleuchte erlischt. Genaueres entnehmen Sie bitte der Bedienungsanleitung.

Was tun, wenn die Haube nicht startet?

Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass der Stecker fest eingesteckt ist. Prüfen Sie den Sicherungsschalter. Wenn es immer noch nicht funktioniert, überprüfen Sie die Steuerplatine oder den Motor auf Fehler; wenden Sie sich an den Kundendienst.

Ist die Bomann DU 7604 G energieeffizient?

Die Haube hat eine geschätzte Energieeffizienzklasse C. Für eine bessere Effizienz verwenden Sie niedrigere Lüftergeschwindigkeiten, reinigen Sie die Filter regelmäßig und erwägen Sie die Abluftführung anstelle von Umluft.

BEDIENUNGSANLEITUNG DU 7604 G BOMANN

HAUSHALTS - DUNSTABZUGSHAUBE DU 7604 G

Bedienungsanleitung/Garantie

Instruction Manual

DEUTSCH

Inhalt

Einleitung...... Seite 3

Allgemeine Hinweise...... Seite 3

Spezielle Sicherheitshinweise für

dieses Gerät...... Seite 4

Auspacken des Gerätes...... Seite 6

Geräteausstattung...... Seite 6

Installation...... Seite 6

Inbetriebnahme / Betrieb...... Seite 9

Reinigung und Pflege...... Seite 10

Störungsbehebung...... Seite 11

Technische Daten...... Seite 11

Garantie / Kundenservice...... Seite 12

Entsorgung...... Seite 13

EU-Produktdatenblatt...... Seite 15

ENGLISH

Contents

Introduction...... Page 16

General Notes...... Page 16

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

⚠️ WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

i HINWEIS:

• Aufgrund stetiger Produktmodifikationen kann Ihr Gerät von dieser Bedienungsanleitung leicht abweichen; Funktionen und Verwendungsmethoden bleiben unverändert.
• Die Darstellungen in dieser Bedienungsanleitung können vom Originalgerät abweichen.
• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck.

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und wenn möglich das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Bei Beschädigung darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

⚠️ WARNING:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

⚠️ WARNING:

Ein Fehler bei der Anbringung von Montageschrauben oder Befestigungseinrichtungen entgegen dieser Anweisung kann eine elektrische Gefährdung hervorrufen.

- Beachten Sie zu Ihrem Kochgerät die Herstellerangaben, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist und ggf. welcher Sicherheitsabstand eingehalten werden muss.

Für den Abluftbetrieb:

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunsthaube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
  • Die Vorschriften der zuständigen örtlichen Behörden sind einzuhalten.

- Beachten und befolgen Sie des Weiteren die Montageanweisungen, die wir Ihnen im Kapitel „Installation“ geben.

- VORSICHT: Berührbare Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.

- Flambieren Sie nicht unter der Dunstabzugshaube! Frittiert werden darf unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.

• Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirrbrennen. Starke Hitzeentwicklung kann die Dunstabzugshaube beschädigen.
• Überhitzte Fette und Öle können sich schnell entzünden. Nie Fett und Öl unbeaufsichtigt erhitzen.
• Prüfen Sie niemals den Filterzustand während des Betriebes.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Pflege“ dazu geben. Es besteht Brandgefahr wenn die Reinigung nicht nach Angaben der Anweisung ausgeführt wird.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn

Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des Gerätes

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

i HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Geräteausstattung

Geräteübersicht

Lieferumfang

1x Aluminium-Dunstfilter, 1x 2-teiliger Kaminschacht, 1x Abluftschlauch, 2x Rückschlagklappe, inkl. Montagematerial

Installation

Die Dunstabzugshaube ist nur für die Montage über einer Kochmulde mit nicht mehr als vier Kochstellen vorgesehen.

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand sollte zwischen 65 – 75 cm betragen. Bei Gasgeräten muss der Abstand mindestens 65 cm betragen. Wenn die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Möglichkeiten betreiben:

Abluftbetrieb

WARNING:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

Meist wird die Abluft vertikal abgeführt. Die Abluft kann durch den Oberschrank und Dachboden zum Dachfürst geleitet werden.

Falls eine Leitung unter den Ober- schränken vorhanden ist, kann der Abzugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d.h. die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall müssen Aktivkohlefilter zusätzlich wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Aktivkohlefilter sind nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

Montage

WARNUNG:

• Bei der Montage und/oder beim Einsetzen der Dunstfilter sowie der Kohlefilter darf das Gerät nicht mit dem Netzstrom verbunden sein.
  • Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr führen.

ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

HINWEIS: Empfehlungen

• Ziehen Sie eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

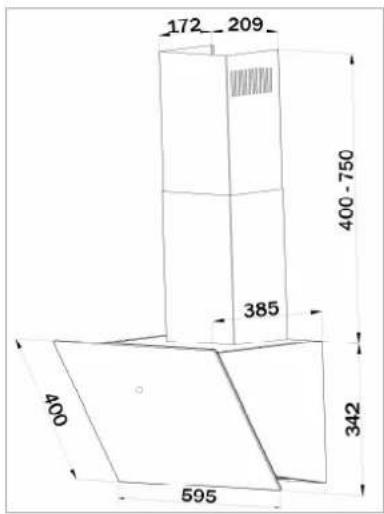

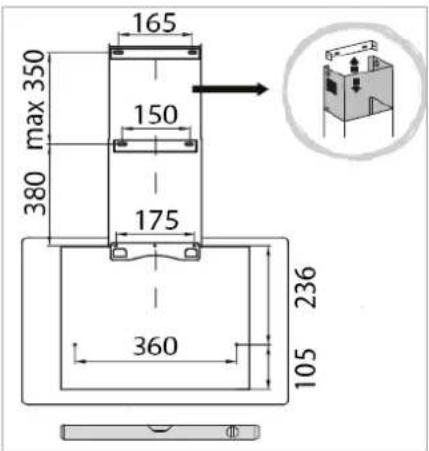

Einbaumaße
Einheit mm

- Bestimmen Sie die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.

Für die Wandmontage sind insgesamt 9x Befestigungslöcher mit ca. 8 mm Durchmesser notwendig. Versenken Sie darin die beiliegenden Dübel [08].

• Markieren Sie die für die Wandmontage notwendigen Bohrungen entsprechend der Maßzeichnung. Bestimmen Sie vorab die Auszugslänge der Schachtabdeckung für die Position der Halterung [04] am oberen Schachtabschluss. Überprüfen Sie die Markierungen mit einer Wasserwaage!
• Befestigen Sie die Halterung [05] für den Haubenkörper mit drei Schrauben ST4x30mm [09] und die Halterungen [03] und [04] an den vormarkierten Positionen mit jeweils zwei Schrauben ST4x30mm [09].
• Vor dem Einhängen der Haube werden die Rückschlagklappen [07] durch leichtes Biegen von oben auf den Abluftkanal eingesetzt.

Für den Abluftbetrieb: Hieran ist ein flexibler Abluftschlauch (Lieferumfang) mit 150 mm Innendurchmesser (ggf. mit Kabelbinder) zu befestigen.

- Hängen Sie die Haube in die Halterung [05] ein. Kontrollieren Sie den sicheren Halt und die waa-gerechte Position und ziehen Sie zwei Schrauben ST4x30mm [09] durch den Haubenkörper fest.

Für den Abluftbetrieb: Prüfen Sie die richtige Position des Abluftschlauches und verbinden Sie ihn mit der Abzugsöffnung nach außen.

• Setzen Sie die ineinander geschobene Schacht-einheit auf und fixieren Sie den unteren Schacht mit der Halterung [03].
• Ziehen Sie den inneren Schacht hinauf und fixieren Sie die Schachtabdeckung seitlich mit dem Haubenkörper sowie mit der Halterung [04] indem Sie jeweils zwei Schrauben ST3x10mm [10] eindrehen.

Aktivkohlefilter für Umluftbetrieb einsetzen

• Entnehmen Sie den Aluminium-Dunstfilter (siehe „Reinigung des Aluminium-Dunstfilters“).
• Setzen Sie die Kohlefilter an die Ansaugöffnung des Abluftkanals. Stellen Sie sicher, dass die Befestigungsstifte am Abluftkanal in die Befestigungsschlitze des Kohlefilters eingreifen. Drehen Sie den Filter im Uhrzeigersinn, bis er einrastet.
• Setzen Sie den Aluminium-Dunstfilter wieder ein.

Elektrischer Anschluss

⚠️ WARNING:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
• Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
• Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
• Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

- Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.

- Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

- Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Inbetriebnahme / Betrieb

Die Bedienung erfolgt via Touch Control:

1 LED Display Taste

Taste zum Ein- bzw. Ausschalten der Betriebsbereitschaft. Alle Tasten leuchten auf und das Display zeigt die Leistungsstufe [0] an.

2 Leistungsstufe / Timer

Auswahltasten der Leistungsstufe von 1-9 sowie der Abschaltautomatik von 1-9 Minuten. Das Display zeigt die Auswahl an.

3 Beleuchtung

Taste zum Ein- bzw. Ausschalten der Beleuchtung.

4 Timer (Nachlaufzeit mit Abschaltautomatik)

Taste zur Aktivierung / Deaktivierung der Abschaltautomatik.

HINWEIS:

Etwa 2 Minuten nach dem letzten Tastendruck geht das Display in den Bereitschaftsmodus über. Dieser wird nach Tastenbetätigung beendet.

Einstellungen

Leistungs-Schaltstufe 1-3: Eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.

Leistungs- Schaltstufe 4-6: Eignet sich für den normalen Kochbetrieb.

Leistungs- Schaltstufe 7-9: Eignet sich, wenn große Mengen Rauch und Dampf abgesaugt bzw. gefiltert werden sollen (z.B. beim Frittieren).

i HINWEIS:

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten

weiterlaufen lassen. Stellen Sie hierfür die Nachlaufzeit mit Abschaltautomatik ein.

Timer (Nachlaufzeit mit Abschaltautomatik)

Stellen Sie die Nachlaufzeit, je nach Dunstentwicklung, von 1-9 Minuten ein:

• Halten Sie die Timer-Taste (4) für ca. 3 Sekunden gedrückt. Sobald das Display blinkt, können Sie die Einstellung mit den Tasten (2) vornehmen.
• Drücken Sie die Timer-Taste (4) einmal um die Nachlaufzeit zu speichern; drücken Sie die Timer-Taste (4) ein zweites Mal, um die Abschaltfunktion zu bestätigen.
• Bei Aktivierung der Abschaltfunktion blinkt die Timer-Taste (4) und das Display zeigt die Restlaufzeit an. Nach Ablauf der eingestellten Zeit schaltet sich der Betrieb automatisch ab.

Energiesparen

Informationen zur Verringerung der Umweltauswirkung beim Kochen (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

• Der Durchmesser von Topf- und Pfannenboden soll mit der Größe der Kochstelle übereinstimmen.
• Verwenden Sie Pfannen und Töpfe mit ebenen Böden, unebene Böden erhöhen den Energieverbrauch.
• Achten Sie auf ausreichend Zuluft beim Betrieb der Dunstabzugshaube.
• Passen Sie die Lüfterstufenintensität der Dunstentwicklung des Kochvorgangs an.
• Damit die optimale Wirkung der Dunstabzugshaube erzeugt wird, bringen Sie diese gemäß der Installationsanweisung an. Hierzu ist der Abstand zwischen Oberkante des Herdes und Unterkante der Dunstabzugshaube einzuhalten.

• Reinigen Sie in regelmäßigen Abständen den Fettfilter / Geruchsfilter.

• Kontrollieren Sie in regelmäßigen Abständen den Aktivkohlefilter und erneuern Sie diesen nach Bedarf.

• Schalten Sie das Gerät nach Gebrauch ab.
• Sofern ihre Dunstabzugshaube über eine Ausschaltverzögerung verfügt, aktivieren Sie diese Funktion.
• Schalten Sie die Beleuchtung nach dem Kochvorgang aus.
• Wir empfehlen zur Reinigung der Filter biologische Reiniger.

Reinigung und Pflege

⚠️ WARNING:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

△ ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Pflege der Haube

• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig die Ak-

tivkohlefilter (siehe „Aktivkohlefilter auswechseln“).

Reinigung des Aluminium-Dunstfilters

⚠️ WARNING: Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Reinigen Sie den Dunstfilter deshalb regelmäßig.

Wir empfehlen den Dunstfilter monatlich zu reinigen:

• Entnehmen Sie den Aluminium-Dunstfilter indem Sie den Verschluss in der Griffmulde zurück-schieben, dabei den Filter leicht nach unten drücken und nach vorne herausnehmen.
• Spülen Sie den Dunstfilter in einer Lösung aus Warmwasser und Neutralreiniger. Weichen Sie den Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.
• Alternativ kann der Dunstfilter auch in der Geschirrspülmaschine (bis 65°C) gereinigt werden. Leichte Verfärbungen können auftreten. Das hat keinen Einfluss auf die Funktion des Dunstfilters.

Aktivkohlefilter auswechseln

Aktivkohlefilter binden Gerüche und müssen abhängig vom Gebrauch, jedoch mindestens alle sechs Monate gewechselt werden.

Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

• Siehe „Aktivkohlefilter für Umluftbetrieb einsetzen“.
• Entnehmen und entsorgen Sie die alten Filter.

ACHTUNG:

Die LED-Beleuchtung NICHT entfernen!

Das Leuchtmittel darf im Fall eines Defekts nur von einem autorisierten Fachmann gewechselt werden.

⚠️ WARNING:

• Das Licht von LED-Leuchten ist sehr grell und kann die Augen beschädigen. Niemals direkt in das LED-Licht schauen!
• Gerät von der Stromversorgung trennen und Lampen abkühlen lassen, bevor das Leuchtmittel ausgewechselt wird. Es besteht Verbrennungsgefahr!

i HINWEIS:

Bestellen Sie die Leuchtmittel bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de.

Lampendaten: LED max. 2 x 1.5W, DC 12V

• Dunstfilter entnehmen. Lampe vorsichtig durch den Haubenkörper aus der Halterung drücken; Lampe herausziehen und Steckverbindung lösen.
• Defektes LED-Modul ersetzen und die beiden Enden der Steckvorrichtung verbinden.
• Neue Lampe ordnungsgemäß in die Leuchtmittelhalterung einsetzen. Dunstfilter einsetzen.

Störungsbehebung

Bevor Sie sich an den Kundenservice wenden oder einen Fachmann hinzu rufen

Störung Mögliche Ursache / Behebung
Gerät arbeitet nicht bzw. nicht richtig	Prüfen Sie die Stromversorgung. Prüfen Sie die Leistungsstufe.
Gerät arbeitet nicht effizient	Prüfen Sie die Leistungsstufe.Ist der Raum ausreichend belüftet? Reinigen Sie den Dunstfilter. Bei Umluftbetrieb, überprüfen Sie die Kohlefilter.Überprüfen Sie den Luftauslass.
Beleuchtung funktioniert nicht	Überprüfen Sie das Leuchtmittel, siehe „Leuchtmittel auswechseln“.
Öl tropft runter	Reinigen Sie den Dunstfilter.

i HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantie / Kunden-service“).

Technische Daten

Elektrischer Anschluss......

Anschlussspannung: 220-240 V\~ / 50 Hz

Anschlussleistung: 73 W

Beleuchtung, LED: 2 x 1.5 W

Schutzklasse: ....I

Gewicht / Abmessung in mm....

Nettogewicht: ......ca. 12.0 kg

Zubehör erhältlich......

Aktiv-Kohlefilter für Umluftbetrieb: ....

KF 574 (Art.-Nr. 257 400) nicht im Lieferumfang enthalten

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät DU 7604 G in Übereinstimmung mit den folgenden Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU EU-Richtlinie für elektromagnetische

Verträglichkeit 2014/30/EU

Ökodesign Richtlinie 2009/125/EG

RoHS-Richtlinie 2011/65/EU & 2015/863/EU und

Verordnung zur Energieverbrauchskennzeichnung 2017/1369/EU

Garantie / Kundenservice

Garantiebedingungen

1. Voraussetzung für unsere Garantieleistungen ist der Erwerb des Gerätes bei einem unserer Vertragshändler.

2. Gegenüber Erstabnehmer gewähren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten. Die Garantie beginnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung,

Lieferschein oder gleichwertiger Unterlagen nachzuweisen ist. In diesem Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die Anfahrt und über die zu ersetzenden Teile. Die Garantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich oder gemeinschaftlich nutzen. Ist das Gerät zur gewerblichen Nutzung geeignet, leisten wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten.

1. Innerhalb der Garantiezeit werden Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen Einbauvorschriften und der Betriebsanleitung auf Fabrikations- oder Materialfehler zurückzuführen sind, durch Reparatur oder Austausch beseitigt.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf Nichtbeachtung der Gebrauchsanweisung beruhen, durch unsachgemäßen Anschluss oder Installation, unsachgemäßer Behandlung, normale Abnutzung des Gerätes, höhere Gewalt oder sonstige äußere Einflüsse zurückzuführen sind.

Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas, Kunststoff oder Leuchtmittel. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch nicht autorisierte Dritte.

1. Transportschäden unterliegen nicht der Garantie und müssen unmittelbar nach Feststellung dem Verkäufer gemeldet werden.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte,

welche sich im Bereich der Bundesrepublik Deutschland bzw. Österreich befinden.

1. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH

Heinrich-Horten-Straße 17

D-47906 Kempen

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

! WARNING:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Informationen an professionelle Nutzer zur Demontage (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

Informationen zur zerstörungsfreien Demontage zu Wartungszwecken

• Bitte entfernen Sie die Filter und Leuchtmittel wie in der Bedienungsanleitung beschrieben.
  ■ Weitere Schritte der Demontage zur Instandhaltung sind nicht vorgesehen.
• Sofern Sie einen Austausch von defekten Bauelementen wünschen, wenden Sie sich bitte an unseren Kundendienst.
• Akkumulatoren sind nicht enthalten.

Informationen zur Demontage in Bezug auf Recycling, Rückgewinnung und Entsorgung am Ende der Lebensdauer des Gerätes

• Überprüfen Sie ob das Gerät vom Stromnetz getrennt ist, bevor Sie alle Filter aus der Dunstabzugshaube entfernen.
• Bei Kaminabzugshauben entfernen Sie erst den Kaminschacht.
• Achten Sie bei der Demontage der Haube darauf, dass Sie immer zuerst die unteren und danach die oberen Befestigungsschrauben lösen.
• Für das Recycling und die Rückgewinnung von Ressourcen geben Sie das Gerät, die Leuchtmittel und die verschiedenen Filter an:
• eine kommunale Sammelstelle der öffentlich-rechtlichen Entsorgungsträger,
• einen herstellereigenen Entsorgungsbetrieb, der ein Rücknahmesystem anbietet,
• einen ortsansässigen Elektrohändler, der freiwillig Elektrogeräte zurücknimmt.

EU-Produktdatenblatt

Produktinformationen zu Haushaltsdunstabzugshauben nach Verordnung (EU) Nr. 65/2014

Brand		BOMANN
Modell		DU 7604 G
Jährlicher Energieverbrauch (AEC _hood )	kWh/a 14.94
Energieeffizienzklasse A+
Fluiddynamische Effizienz (FDE _hood ) % 31.01
Fluiddynamische Effizienzklasse A
Beleuchtungseffizienz (LE _hood ) lx/W 54.6
Beleuchtungseffizienzklasse A
Fettabscheidegrad % 78
Effizienzklasse des Fettabscheidegrads C
Luftstrom bei min. Geschwindigkeit im Normalbetrieb m ^3 /h 133.96
Luftstrom bei max. Geschwindigkeit im Normalbetrieb m ^3 /h 522.81
Luftstrom bei Betrieb auf der Intensivstufe oder Schnellstufe m ^3 /h -
A-bewertete Luftschallemissionen im Normalbetrieb:
- bei min. Geschwindigkeit	dB	50
- bei max. Geschwindigkeit	dB	62
A-bewertete Luftschallemissionen im Betrieb auf Intensiv- oder Schnellstufe	dB	-
Leistungsaufnahme im Aus-Zustand (Po)	W	0.45
Leistungsaufnahme im Bereitschaftsmodus (Ps)	W	-

Produktinformationen zu Haushaltsdunstabzugshauben nach Verordnung (EU) Nr. 66/2014

Brand		BOMANN
Modell		DU 7604 G
Jährlicher Energieverbrauch (AEC _hood )	kWh/a 14.94
Zeitverlängerungsfaktor (f)	0.883
Fluidynamische Effizienz (FDE _hood ) % 31.01
Energieeffizienzindex (EEI _hood )	38.6
Gemessener Luftvolumenstrom im Bestpunkt (Q _BEP )	m ^3 /h 248.01
Gemessener Luftdruck im Bestpunkt (P _BEP )	Pa	178.05
Maximaler Luftstrom (Q _max )	m ^3 /h 522.81
Gemessene elektronische Eingangsleistung im Bestpunkt (W _BEP )	W	39.55
Nennleistung des Beleuchtungssystem (W _L )	W	3
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche (E _middle )	Lux	163.8
Gemessene Leistungsaufnahme im Bereitschaftszustand (P _S )	W	-
Gemessene Leistungsaufnahme im Aus-Zustand (P _O )	W	0.45
Schallleistungspegel (L _WA )	dB	62

Geprüft nach EN 50564, EN 60704, EN 61591

Introduction
