BEDIENUNGSANLEITUNG TV-IP100W TRENDNET

Anleitung zur Schnellinstallation der Wireless Internet Kamera Server

1. Vorbereitung der Installation 1
2. Installation der Hardware 2
3. Konfiguration der Internetkamera 3
4. Drahtlose Nutzung der Internetkamera 5

Troubleshooting 7

Deutsch QIG

1. Vorbereitung der Installation

Prüfung des Paketinhalts

Prüfen Sie bitte, ob alle erforderlichen Einzelteile in der Packung vorhanden sind:

TV-IP100W Anleitung zur Schnellinstallation

Metallständer und Einbau-Bügel

Systemanforderungen

1. 10/100 Mbit/s Ethernet
2. CD-ROM-Laufwerk
3. CPU: Intel Pentium III 450 MHz oder höher
4. Speicher: 128 MB und höher (256 MB Empfehlenswert)
5. Web Browser: Microsoft Internet Explorer 5.0 oder höher
6. VGA-Auflösung: 800 x 600 oder höher

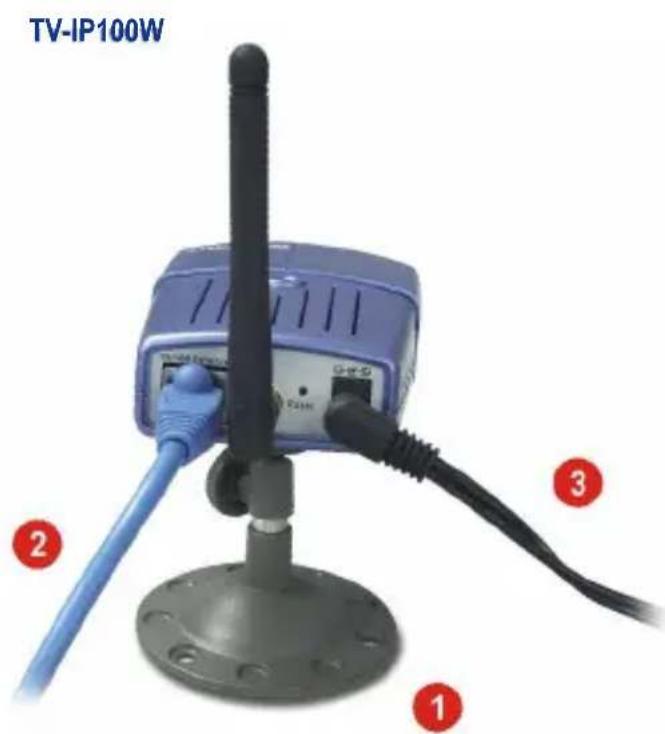

2. Installation der Hardware

1. Stellen Sie den Metallständer auf und befestigen Sie die Internetkamera.
2. Verbinden Sie ein Ende des RJ45-Netzwerkkabels mit der Internetkamera und das andere Ende mit einem Switch oder einem Hub.
3. Verbinden Sie den Stromadapter mit der Internetkamera. Verwenden Sie nur den Stromadapter, der mit der Internetkamera geliefert wird.

Hinweis: Andere Stromadapter können das Gerät beschädigen.

TV-IP100W ① ② ③

3. Konfiguration der Internetkamera

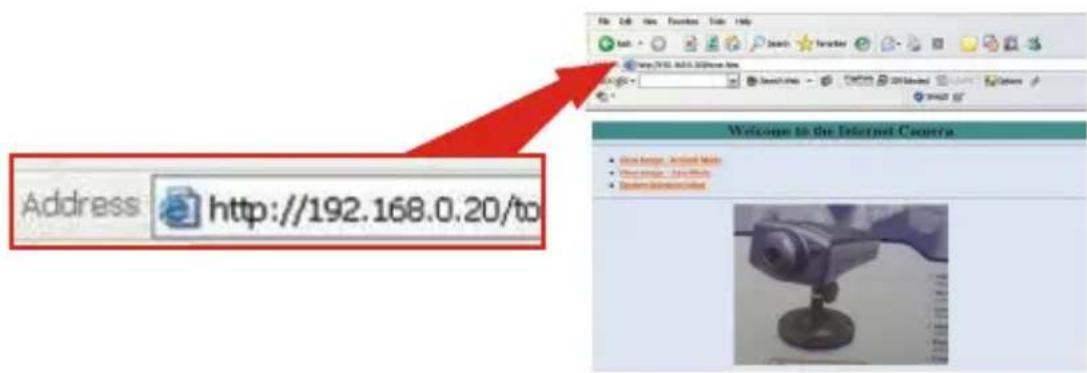

1. Öffnen Sie einen Internet-Browser und geben Sie http://192.168.0.20 ein (die standardmäßige IP-Adresse der Kamera). System Administration anklicken.

Hinweis: Die IP-Adresse des PC (im Beispiel 192.168.0.50) muss der IP-Adresse der Internetkamera (standardmäßige IP: 192.168.0.20) im gleichen Segment entsprechen, damit die beiden Geräte miteinander eine kommunizieren können.

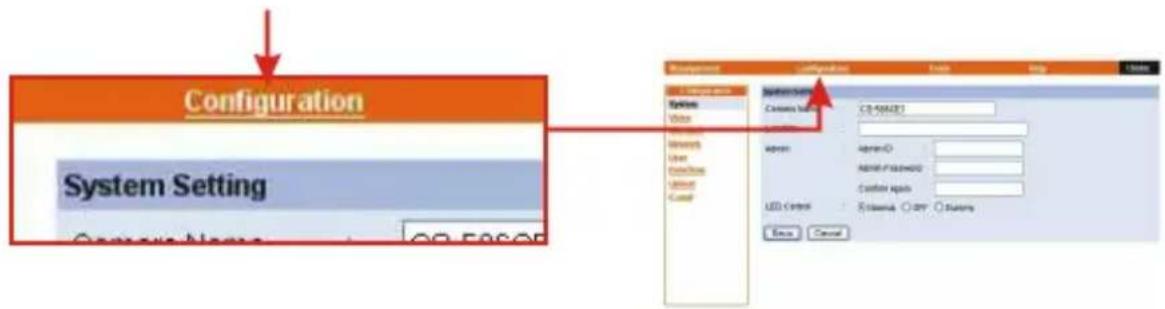

1. Configuration anklicken.

Configuration System Setting Command Name: CB-500025 System Settings System Value Parameters User Switches User Cancel System Settings C:\500025 Admin: Admin ID: Admin1\Software2 Customize units LED Control: E:\system1\ O:\SPY\ Systems OK Cancel

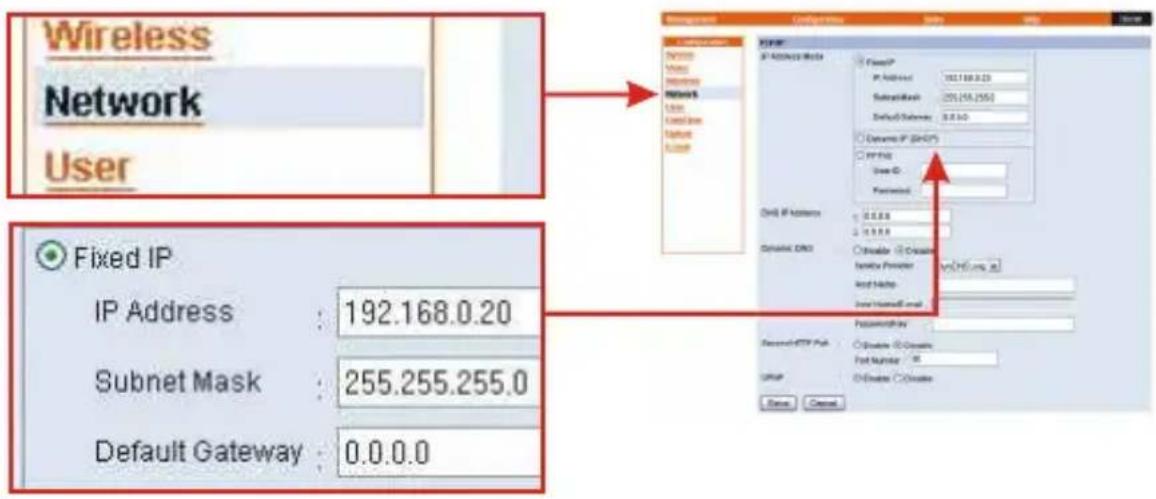

3. Network anklicken.

IP Adresse, Subnet Mask, und Default Gateway für die Kamera eingeben. Dann Save anklicken um die Änderungen zu speichern. Die Kamera ist jetzt einsatzbereit.

Hinweis: Wenn Sie von einem anderen Computer auf die Konfiguration zugreifen müssen, ist es empfehlenswert, eine statische IP-Adresse und die Internet DNS IP-Adresse einzugeben.

4. Drahtlose Nutzung der Internetkamera

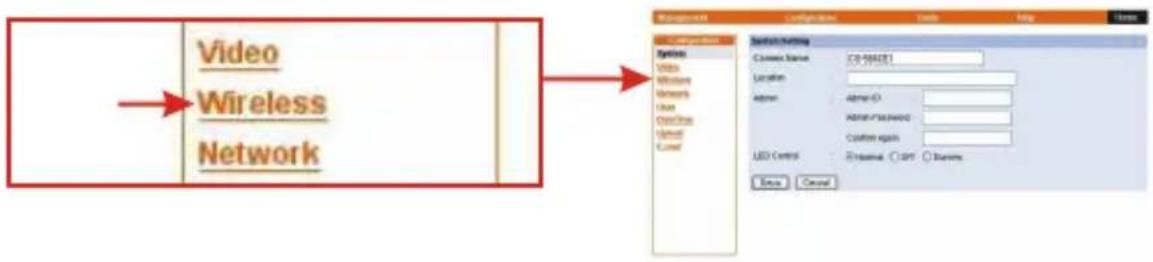

1. Wireless anklicken.


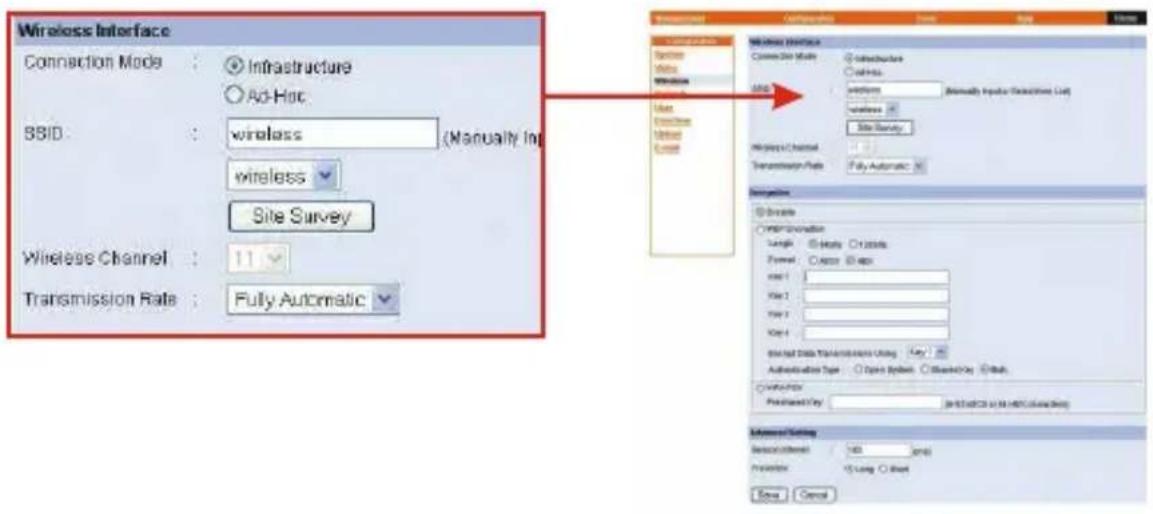

1. Geben Sie in das SSID-Feld die SSID Ihres drahtlosen Access Points oder Routers ein. Stellen Sie den Wireless Mode (drahtloser Modus) auf Infrastructure (Infrastruktur) und achten Sie darauf, dass der Channel (Kanal) der gleiche ist wie bei Ihrem drahtlosen Access Point oder Router. Falls bei Ihrem drahtlosen Access Point oder Router die WEP-Verschlüsselung aktiviert ist, markieren Sie Data encryption (Datenverschlüsselung) und richten Auth mode (Authentifizierungsmodus), Key length (Schlüssellänge), Key format (Schlüsselformat) und Default key (Standardschlüssel) so ein, dass sie den Einstellungen Ihres drahtlosen Access Points oder Routers entsprechen.

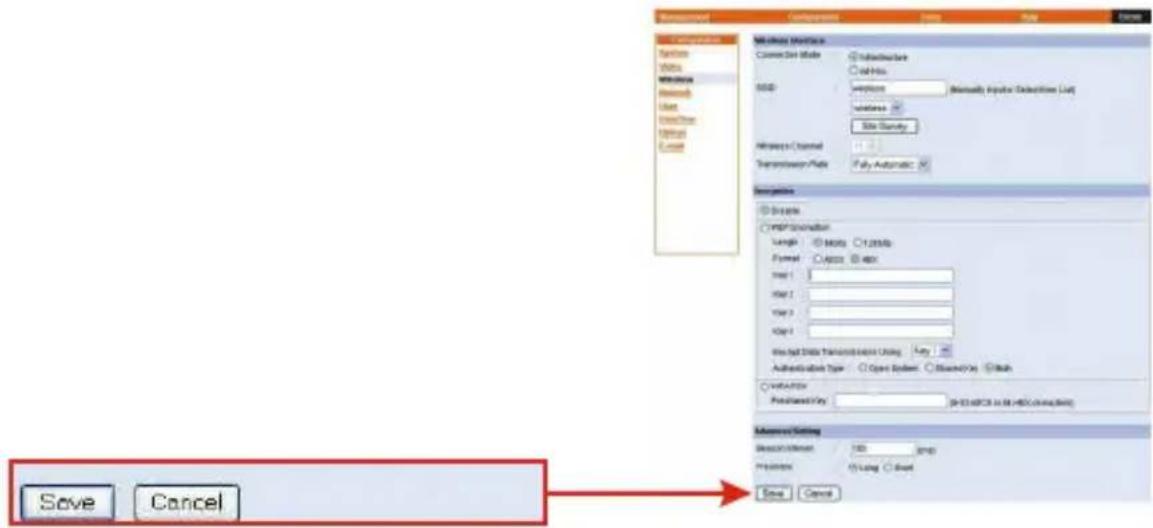

1. Scrollen Sie ans Ende der Seite und klicken Sie auf Save (Speichern).

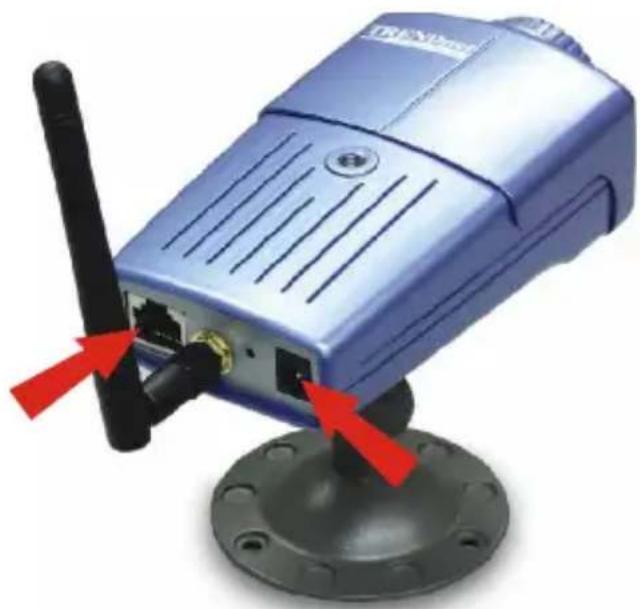

1. Trennen Sie das CAT5-Kabel und den Netzanschluss von der TV-IP100W.

1. Verbinden Sie den Netzanschluss wieder mit der TV-IP100W. Warten Sie 5-10 Sekunden, damit die TV-IP100W und Ihr Access Point die drahtlose Kommunikation aufnehmen können. Geben Sie dann die IP-Adresse, die Sie der TV-IP100W zugewiesen haben, zur Kontrolle in Ihren Webbrowser ein.

Detaillierte Informationen entnehmen Sie bitte dem Benutzerhandbuch auf der CD-ROM, oder kontaktieren Sie unseren technischen Support.

Troubleshooting
