Produkttyp	Drahtlose IP-Kamera (Wireless)
Modell	TV-IP100W-N
Marke	TRENDnet
Stromversorgung	5 V DC, 2,5 A
Antenne	Abnehmbare 2-dBi-Antenne
Netzwerkschnittstelle	10/100 Mbit/s Ethernet
Drahtlosstandards	Kompatibel mit WLAN-Routern und Access Points
Standard-IP-Adresse	192.168.10.30
Standard-Anmeldedaten	Admin-ID: admin, Kennwort: admin
Systemanforderungen (Prozessor)	1 GHz oder schneller
Systemanforderungen (RAM)	256 MB RAM (512 MB für Windows Vista)
Systemanforderungen (Grafik)	VGA-Auflösung 800 × 600 oder höher
Systemanforderungen (Browser)	Internet Explorer 6.0 oder höher
Mitgeliefertes Zubehör	Kurzanleitung, Antenne, Netzadapter, Kameraständer, Dienstprogramm-CD
WLAN-Sicherheit	Unterstützt WEP (64/128 Bit), WPA (Pre-Shared Key)
Unterstützte Videoanzeige	ActiveX und Java
Installationsassistent	Setup Wizard auf CD
Betriebsanzeigen	LEDs für Stromversorgung und Verbindung

Häufig gestellte Fragen - TV-IP100 W-N TRENDNET

Wie konfiguriere ich die Kamera zum ersten Mal?

Legen Sie die mitgelieferte Dienstprogramm-CD ein, starten Sie den Setup Wizard und folgen Sie den Anweisungen. Standardmäßig ist die IP-Adresse 192.168.10.30 und das Admin-Kennwort admin.

Kann ich die Kamera auch drahtlos betreiben?

Ja, aber nur wenn Sie das Ethernet-Kabel nach der Konfiguration trennen. Die Kamera unterstützt WLAN und zeigt dies durch die Verbindungs-LED an.

Was ist die Standard-IP-Adresse der Kamera?

Die Standard-IP-Adresse lautet 192.168.10.30. Achten Sie darauf, dass kein anderes Gerät diese IP im Netzwerk verwendet.

Wie kann ich das Admin-Passwort ändern?

Im Setup Wizard klicken Sie auf Change, geben Sie die neue ID und das neue Kennwort ein und bestätigen Sie diese. Klicken Sie dann auf den Rechtspfeil.

Welche Sicherheitseinstellungen für WLAN werden unterstützt?

Die Kamera unterstützt WEP (64/128 Bit) sowie WPA mit Pre-Shared Key. Sie müssen den Verschlüsselungsmodus und Schlüssel im Setup Wizard eingeben.

Warum leuchtet die Verbindungs-LED nicht?

Stellen Sie sicher, dass die Stromversorgung korrekt ist und die Kamera mit dem Netzwerk verbunden ist. Bei drahtlosem Betrieb trennen Sie das Ethernet-Kabel; andernfalls muss die Kamera per Kabel verbunden sein.

Kann ich die Kamera auch ohne CD konfigurieren?

Ja, Sie können die Kamera über den Webbrowser konfigurieren, indem Sie die IP-Adresse 192.168.10.30 aufrufen. Die CD bietet jedoch den einfacheren Setup Wizard.

Unterstützt die Kamera Bewegungserkennung?

Ja, die Kamera verfügt über eine Bewegungserkennungsfunktion. Detaillierte Einstellungen finden Sie im Abschnitt erweiterte Konfiguration der Bedienungsanleitung.

Welche Browser werden für das Live-Video empfohlen?

Verwenden Sie den Internet Explorer 6.0 oder höher mit ActiveX-Unterstützung. Alternativ können Sie die Java-Anzeigeoption wählen, falls ActiveX nicht verfügbar ist.

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Kamera für etwa 10 Sekunden gedrückt. Die Kamera startet neu und die IP-Adresse sowie das Passwort werden auf die Standardwerte zurückgesetzt.

BEDIENUNGSANLEITUNG TV-IP100 W-N TRENDNET

1. Bevor Sie anfangen 1
2. Installation der Hardware 3
3. Konfiguration der Internetkamera 4

Português

1. Bevor Sie anfangen

• Anleitung zur Schnellinstallation

•1 abnehmbare 2dBi-Antenne

(TV-IP100W-N)

•Stromadapter(5V, 2.5A)

• Kameraständer

Systemanforderungen

•10/100 Mbit/s Ethernet

• Drahtloser Router oder drahtloser Access Point (TV-IP100W-N)

•Prozessor: 1GHz oder schneller

- Speicher: 256MB RAM oder mehre/ 512MB RAM oder mehre (Windows Vista)

• VGA-Auflösung: 800 x 600 oder höhe

•Web Brower: Internet Explorer (6.0 oder höher)

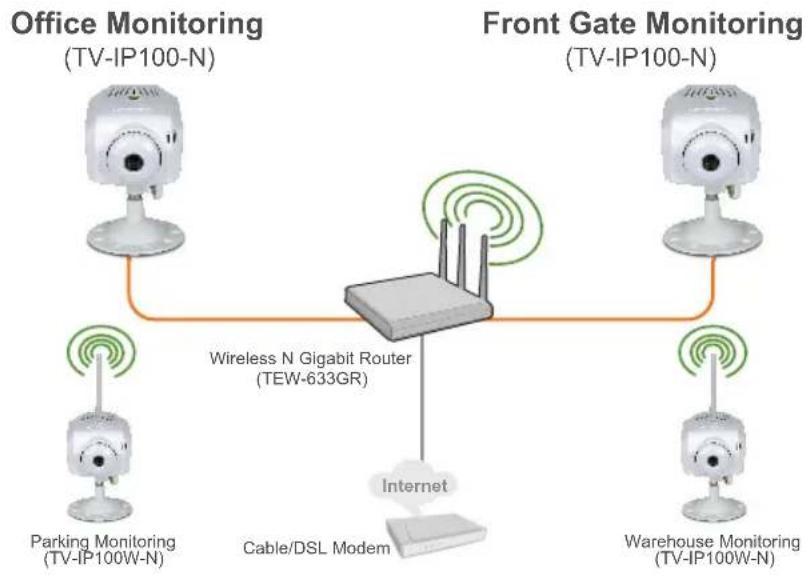

Anwendung

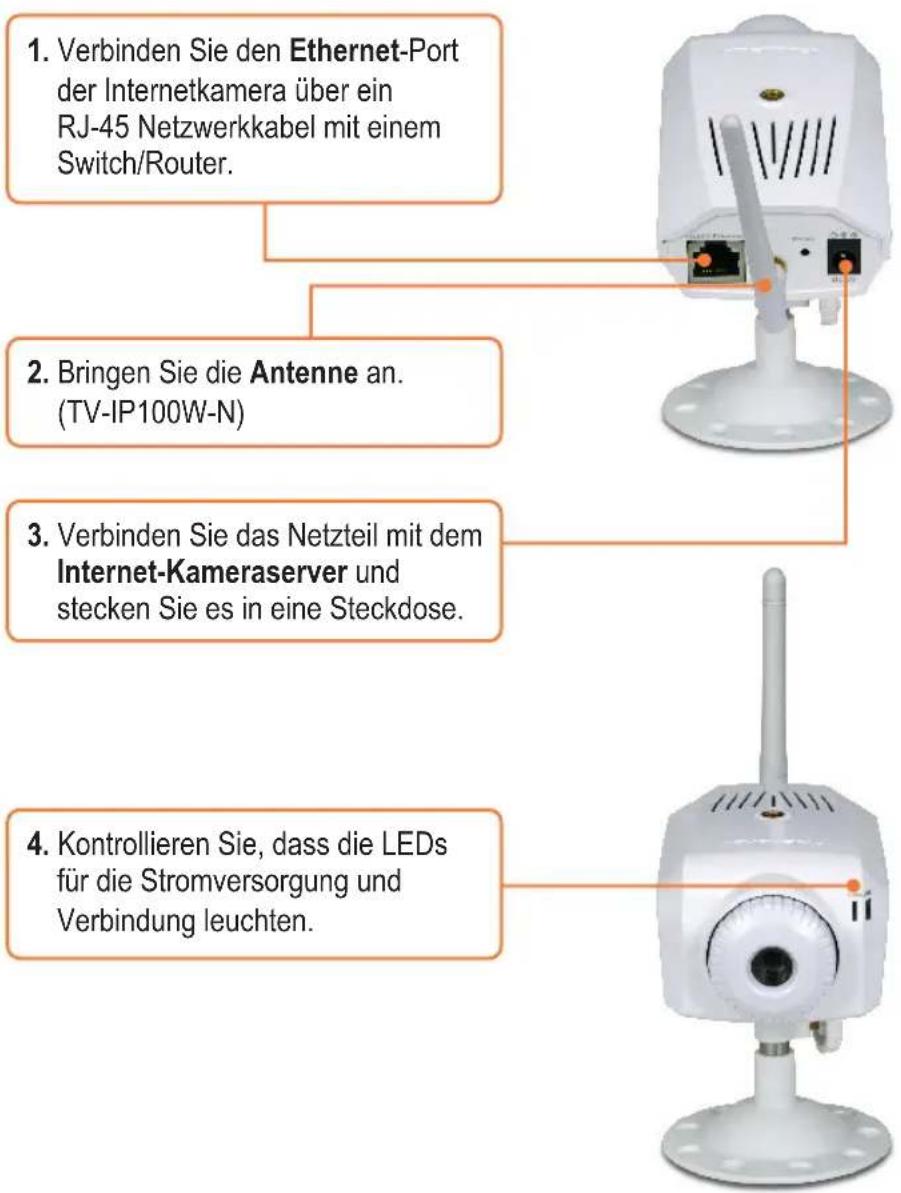

2. Installation der Hardware

3. Konfiguration der Internetkamera

Hinweis: Es ist zu empfehlen, die Internet-Kamera von einem verdrahteten Computer aus zu konfigurieren. Die standardmäßige IP-Adresse der Internet-Kamera lautet 192.168.10.30. Achten Sie also darauf, dass keine anderen Netzwerkgeräte mit dieser IP-Adresse versehen sind.

Für Benutzer von Windows

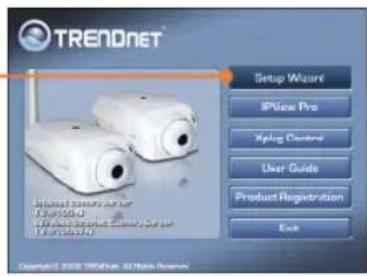

1. Legen Sie die Dienstprogramm-CD in das CD-ROM-Laufwerk Ihres Computers ein und klicken Sie auf Setup Wizard.

1. Folgen Sie den Anweisungen des Installationsassistenten und klicken Sie dann auf Finish (Schließen).

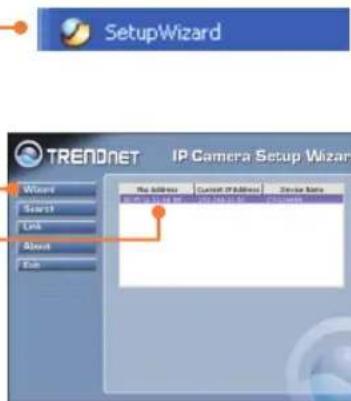

1. Gehen Sie zu Start -> Programs (Programme) -> TRENDnet -> Setup Wizard und klicken Sie auf Setup Wizard.

1. Wählen Sie die Internet-Kamera aus und klicken Sie auf Wizard.

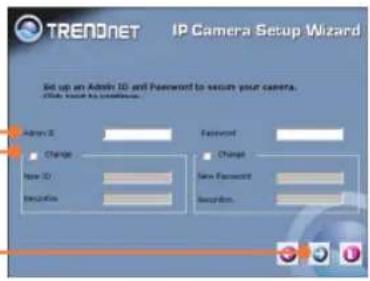

1. Geben Sie die Admin-ID und das Kennwort ein und klicken Sie dann auf OK. Standardeinstellung: Admin-ID: admin Kennwort: admin Wenn Sie die Admin-ID und das Kennwort ändern wollen, klicken Sie auf Change (Ändern), geben die neue ID und das neue Kennwort ein und bestätigen diese nochmals. Klicken Sie dann auf den Rechtspfeil.

1. Klicken Sie auf den Rechtspfeil. Wenn Sie den TV-IP100-N verwenden, fahren Sie bitte mit Schritt 9 fort. Für Benutzer des TV-IP100W-N geht es mit Schritt 7 weiter.

1. Geben Sie den Namen (die SSID) Ihres drahtlosen Netzwerks ein. Wählen Sie den gewünschten Sicherheitsmodus aus, wenn Sie in Ihrem drahtlosen Netzwerk mit Verschlüsselung arbeiten. Markieren Sie Open (Offen), Shared (Freigegeben) oder Both (Beide), wenn Sie in Ihrem drahtlosen Netzwerk WEP verwenden. Klicken Sie dann auf den Rechtspfeil. Fahren Sie mit Schritt 9 fort, wenn hSie keine Verschlüsselung nutzer

1. Wenn in Ihrem drahtlosen Netzwerk WEP aktiviert ist, müssen Sie den Encryption Mode (Verschlüsselungsmodus, z.B. 64 Bit, 128 Bit), das Key Format (Schlüsselformat, z.B. Hex, ASCII) und den Default Key
   (Standardschlüssel, z.B. Key_1, Key_2, Key_3, Key_4) eingeben. Tragen Sie anschließend im Feld Key1, Key2, Key3 oder Key4 den Verschlüsselungsschlüssel ein. Klicken Sie dann auf den Rechtspfeil.
   Geben Sie den Verschlüsselungsschlüssel in das Feld Pre-Shared Key
   (vorinstallierter Schlüssel) ein, wenn Sie in Ihrem drahtlosen Netzwerk WPA verwenden, und klicken Sie anschließend auf den Rechtspfeil.
   Hinweis: Falls Sie Ihren Verschlüsselungsschlüssel nicht kennen, wenden Sie sich bitte an Ihren Netzwerkadministrator.

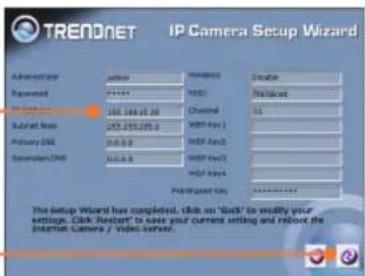

1. Notieren Sie sich die IP-Adresse. Klicken Sie dann auf die Schaltfläche Reboot (Neu starten), um die Einstellungen zu speichern.

1. Lösen Sie das RJ-45-Kabel und das Stromkabel. Stecken Sie das Stromkabel dann wieder in den Anschluss (TV-IP100W-N).

Hinweis: Die TV-IP100W-N funktioniert nur dann drahtlos, wenn Sie das Ethernet-Kabel von der Kamera trennen.

1. Kontrollieren Sie, dass die LEDs für die Stromversorgung und Verbindung leuchten.

2. Klicken Sie im Installationsassistenten auf Link (Verknüpfen).

3. Klicken Sie auf View Video | Active X or View Video | Java.

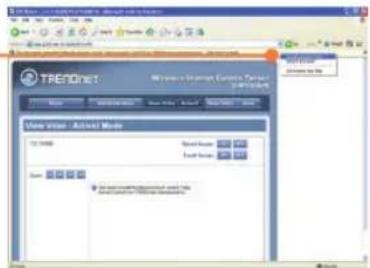

1. Wenn Sie View Video | ActiveX (Video anzeigen | ActiveX) markiert haben, klicken Sie auf die rechte Maustaste und wählen Active X Control (ActiveX-Steuerung) aus.

1. Klicken Sie aufInstall.

Ihre Installation ist beendet!

Hinweis: Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen der TV-IP100-N/TV-IP100W-N finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden Dienstprogramm-CD oder auf der Website von Trendnet unter www.trendnet.com.
