TEG-10GECSFP - Netzwerkkarte TRENDNET - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerkkarte
Modell	TEG-10GECSFP
Marke	TRENDnet
Schnittstelle	PCI Express 3.0 x4
Netzwerkanschluss	1x 10G SFP+ Steckplatz
Datenrate	10 Gbit/s (abwärtskompatibel zu 1 Gbit/s)
Unterstützte SFP-Module	10GBASE-SR, 10GBASE-LR, 10GBASE-ER (abhängig vom Modul)
Jumbo-Frame-Unterstützung	Ja, bis zu 9.000 Byte
VLAN-Unterstützung	802.1Q VLAN-Tagging
Energieverbrauch	< 5 W (typisch)
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 70 °C
Abmessungen (L x B x H)	ca. 120 x 68 x 20 mm
Gewicht	ca. 80 g
Betriebssystem-Kompatibilität	Windows, Linux, macOS
Zertifizierungen	CE, FCC, RoHS
Garantie	3 Jahre
Wartung und Reinigung	Keine spezielle Wartung; mit trockenem Tuch reinigen
Sicherheitshinweise	ESD-Vorsichtsmaßnahmen beachten; nur in ausgeschaltetem Zustand installieren
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; bei Defekt Gerät ersetzen

Häufig gestellte Fragen - TEG-10GECSFP TRENDNET

Wie installiere ich die TEG-10GECSFP Netzwerkkarte?

Schalten Sie den Computer aus, stecken Sie die Karte in einen freien PCIe-Steckplatz, schließen Sie das SFP-Modul an, starten Sie den PC und installieren Sie die Treiber von der mitgelieferten CD oder der TRENDnet-Website.

Welche Betriebssysteme werden unterstützt?

Die Karte unterstützt Windows 10/11, Windows Server, Linux (verschiedene Distributionen) und macOS. Treiber finden Sie auf der TRENDnet Support-Seite.

Kann ich auch 1-Gbit/s-SFP-Module verwenden?

Ja, die Karte ist abwärtskompatibel zu 1-Gbit/s-SFP-Modulen, die Datenrate wird automatisch ausgehandelt.

Welche SFP-Module sind kompatibel?

Die Karte arbeitet mit standardkonformen 10G-SFP+-Modulen wie 10GBASE-SR (Kupfer oder Glasfaser). Für eine Liste empfohlener Module siehe die Kompatibilitätsliste von TRENDnet.

Wie aktualisiere ich den Treiber?

Laden Sie den neuesten Treiber von der TRENDnet-Website herunter. Für Windows führen Sie die exe-Datei aus, für Linux folgen Sie den Anweisungen im README.

Unterstützt die Karte Jumbo-Frames?

Ja, Jumbo-Frames bis zu 9.000 Byte werden unterstützt. Konfigurieren Sie die Einstellungen in Ihrem Betriebssystem oder der Netzwerkkonfigurationssoftware.

Warum wird die Karte nicht erkannt?

Stellen Sie sicher, dass die Karte richtig im PCIe-Steckplatz sitzt und der Treiber installiert ist. Überprüfen Sie den Geräte-Manager auf unbekannte Geräte. Aktualisieren Sie ggf. das BIOS.

Kann ich mehrere Karten in einem System verwenden?

Ja, solange ausreichend PCIe-Steckplätze und Bandbreite vorhanden sind. Jede Karte benötigt einen eigenen Steckplatz und Treiber.

Gibt es eine LED-Anzeige für den Link-Status?

Ja, die Karte hat eine Link/Act-LED, die bei Verbindung leuchtet und bei Datenverkehr blinkt.

Wie reinige ich die Netzwerkkarte?

Verwenden Sie ein trockenes, fusselfreies Tuch zur Reinigung der Außenseite. Vermeiden Sie Flüssigkeiten. Die Karte benötigt keine regelmäßige Wartung.

BEDIENUNGSANLEITUNG TEG-10GECSFP TRENDNET

1. Bevor Sie beginnen
2. Windows-Installation

1. Vor dem Start

Paketinhalte

• TEG-10GECTX / TEG-10GECSFP
• Kurzanleitung zur Installation
- CD-ROM (Treiber)
• Standard- und flache Halteklammern

Systemanforderungen

• PCI Express 2.0 Slot (x4 oder höher)
• Kompatibles Betriebssystem:
- Windows ^ 10, 8.1, 8, 7
• Windows® Server 2012, 2012 R2, 2008, 2008 R2
- Linux 2.6.x, 3.x.x, 4.6.x oder höher
- VMware ESXi™ 5.x, 6.x
- Microsoft® Hyper-V

2. Windows-Installation

1. Legen Sie die inbegriffene Installations-CD in das CD-ROM Laufwerk Ihres Computers ein.

1. Klicken Sie im Menü der Installations-CD auf Treiber installieren, um mit der Treiberinstallation zu beginnen.

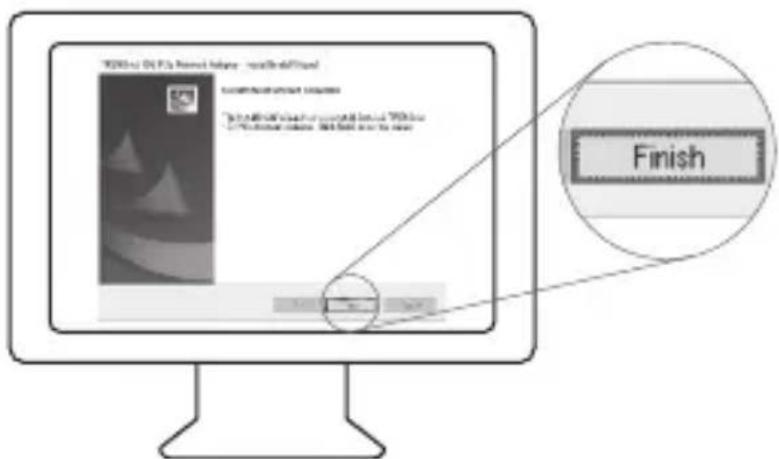

1. Folgen Sie dem Einrichtungsassistenten, um die Treiberinstallation abzuschließen.

1. Klicken Sie auf die Start-Schaltfläche in der unteren linken Bildschirmecke, klicken Sie auf Strom, und klicken Sie dann auf Herunterfahren, um Ihren PC komplett auszuschalten.

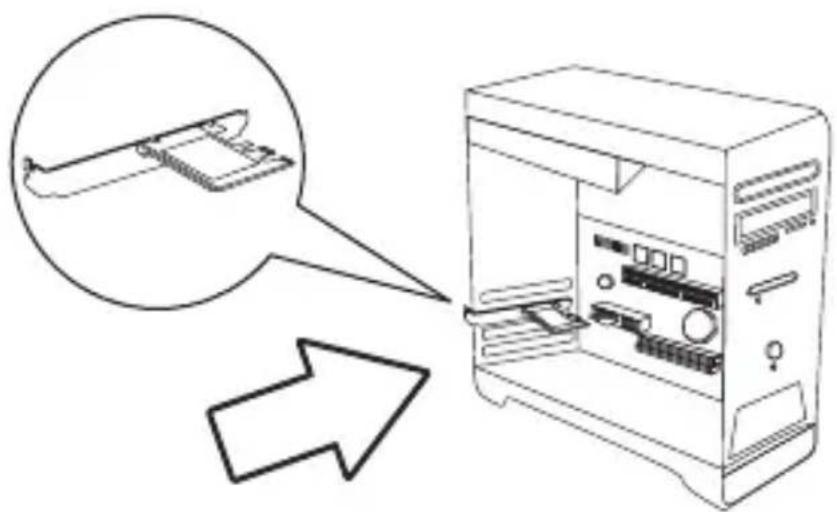

1. Öffnen Sie das Gehäuse Ihres Computers und finden Sie einen freien PCI Express Slot (2.0 x4 Slot oder höher) und entfernen Sie zusätzliche Gehäuseabdeckungen und Schrauben falls notwendig, um den neuen Adapter zu installieren (weitere Informationen dazu finden Sie im Handbuch Ihres Computers falls notwendig). Richten Sie die Kontakte des Adapters am Slot aus und führen Sie den Adapter vorsichtig ein; drücken Sie fest genug, um sicher zu gehen, dass der Adapter ordnungsgemäß sitzt.

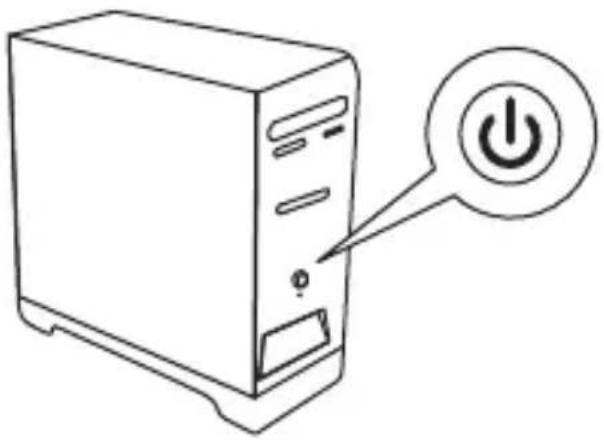

1. Nachdem Sie den Adapter falls notwendig mit Schrauben befestigt haben, schließen Sie bitte das Gehäuse Ihres Computers und schalten Sie Ihren Computer ein. Der Adapter wird automatisch erkannt.

Bitte beachten: Weitere Betriebssystemtreiber finden Sie auf der Installations-CD oder der TRENDnet-Internetseite http://www.trendnet.com/support suchen Sie dort nach der Produktmodellnummer TEG-10GECTX order TEG-10GECSFP.

LED-Leuchten

LED	Status	Definition
SPEED(nur TEG-10GECTX)	Gelb	10Gbps
	Grün	5Gbps / 2.5Gbps / 1Gbps
	Aus	100Mbps
LNK/ACT		Verbindung hergestelltLeuchtet grün
	Blinkt grün	Aktivität oder Datenübertragung
	Aus	Keine Verbindung

Limited Warranty

Eingeschränkte Garantie

TRENDnet gewährt eine Garantie für seine Produkte im Falle von Material- und Bearbeitungsdefekten, bei normaler Verwendung und Wartung. Spezielle Garantiezeiträume werden auf jeder Produktseite auf der Website von TRENDnet genannt.

Garantía limitada

Bevor Sie Ihr TRENDnet-Gerät zum ersten Mal benutzen, sollten Sie sicherstellen, dass Sie alle Sicherheits- und Betriebshinweise gelesen und verstanden haben. Heben Sie die Anleitung für künftigen Gebrauch an einem sicheren Ort auf.

Einige TRENDnet-Produkte sind für den Gebrauch im Freien geeignet und können bestimmten Witterungsbedingungen standhalten.

Bitte prüfen Sie die Ingress Protection (IP)-Schutzklasse des Produkts sowie die Betriebsfeuchtigkeit und den Temperaturbereich.

GEFAHR durch Elektrizität

Warnung: TRENDnet-Geräte sollten niemals geöffnet werden, da dies zu einem elektrischen Schlag führen kann!

Das Gerät ist nur dann spannungsfrei, wenn es von der Netzstromversorgung getrennt ist.

TRENDnet-Geräte erfordern keine physische Wartung.

Trennen Sie das TRENDnet-Gerät bei Beschädigung von der Steckdose ab und kontaktieren Sie AUSSCHLIESSLICH einen qualifizierten Techniker.

Als Beschädigung gilt Folgendes:

• W enn das Stromkabel / der Stecker beschädigt ist
- Falls das Gerät in Flüssigkeit getaucht wurde (z.B. Regen oder Wasser; mit Ausnahme von Produkten, die für den Gebrauch im Freien geeignet sind)
• W enn das Gerät nicht funktionsfähig ist
- Wenn das Gehäuse des Geräts beschädigt wurde

Betreiben Sie TRENDnet-Geräte nur über eine Netzstromversorgung.

Um Geräte von der Netzstromversorgung zu trennen, entfernen Sie das Gerät selbst oder dessen Netzstecker von der Steckdose. Die Steckdose sowie alle verbundenen Netzwerkgeräte sollten leicht zugänglich sein, damit Sie den Netzstecker bei Bedarf schnell herausziehen können.

TRENDnet-Geräte sind nur für den Innengebrauch an einem trockenen Ort vorgesehen (mit Ausnahme von Produkten, die für den Gebrauch im Freien geeignet sind).

Trennen Sie ein TRENDnet-Gerät zur Reinigung zuerst von der Netzstromversorgung und benutzen Sie nur ein trockenes Handtuch.

GEFAHR durch Überhitzung

Setzen Sie ein TRENDnet-Gerät niemals extremer Hitze aus (z.B. direkte Sonneneinstrahlung, Feuer oder andere Wärmequellen). Bitte installieren Sie Produkte, die für den Gebrauch im Freien vorgesehen sind, in einer Umgebung, die den Betriebstemperatur- und Feuchtigkeitsanforderungen entspricht.

Verbinden Sie nicht mehrere TRENDnet-Geräte.

Installieren Sie TRENDnet-Geräte nur an Standorten mit ausreichender Lüftung (die Schlitze und Öffnungen am Gerät dienen der Lüftung).

• Decken Sie TRENDnet-Geräte im laufenden Betrieb nicht ab.
• Stellen Sie keine Gegenstände auf TRENDnet-Geräte.
• Stecken Sie keine Fremdkörper in die Öffnungen von TRENDnet-Geräten.
• Platzieren Sie TRENDnet-Geräte nicht neben offenen Flammen (z.B. Kaminfeuer oder Kerzen)
• Setzen Sie TRENDnet-Geräte keiner direkten Hitze aus (z.B. Heizkörper oder direkte Sonneneinstrahlung).
