Produkttyp	Benzin-Rasenmäher
Marke	Zipper
Modell	ZI-BRM35
Motortyp	1-Zylinder 4-Takt OHV-Motor
Hubraum	123 cm³
Leistung	2,6 kW
Kraftstoffart	Bleifreies Benzin
Kraftstofftankkapazität	1,0 Liter
Ölkapazität	0,6 Liter
Öltyp	SF 15W40
Schnittbreite	400 mm
Schnitthöhenbereich	20 - 60 mm (8 Positionen)
Messergeschwindigkeit	2850 min⁻¹
Selbstfahrend	Ja (Hinterradantrieb, ~3,0 km/h)
Grasfangkorb	Ja, Heckauswurf
Mulchfunktion	Ja (mit Mulchstopfen)
Seitenauswurf	Nein (nur bei ZI-BRM56/60)
Schalldruckpegel	90 dB(A)
Schallleistungspegel	96 dB(A)
Sicherheitsmerkmale	Motorbremsgriff, Sicherheitsbügel, Messerstopp
Garantie	2 Jahre für den privaten Gebrauch

Häufig gestellte Fragen - ZI-BRM35 Zipper

Wie starte ich den ZI-BRM35 Rasenmäher?

Stellen Sie sicher, dass der Kraftstofftank mit bleifreiem Benzin gefüllt ist und der Ölstand korrekt ist. Drücken Sie den Motorbremsgriff gegen den Lenker, bewegen Sie den Gashobel auf START, ziehen Sie dann schnell am Starterseil, bis der Motor anspringt. Nach dem Start stellen Sie den Hebel auf RUN.

Welches Öl soll ich verwenden?

Verwenden Sie SF 15W40 4-Takt Motoröl. Die Ölkapazität beträgt 0,6 Liter. Überprüfen Sie vor jedem Gebrauch den Ölstand.

Wie stelle ich die Schnitthöhe ein?

Schalten Sie den Motor aus und warten Sie, bis das Messer vollständig stoppt. Drücken Sie den zentralen Höhenverstellhebel zum Rad hin, drehen Sie dann nach links zum Senken oder nach rechts zum Anheben. Es gibt 8 Positionen von 20 bis 60 mm.

Wie stelle ich auf Mulchmodus um?

Bei ausgeschaltetem Motor und gestopptem Messer heben Sie die Heckauswurfklappe, entfernen Sie den Grasfangkorb, setzen Sie den Mulchstopfen in die Öffnung ein und schließen Sie die Klappe fest.

Wie reinige ich den Luftfilter?

Entfernen Sie die Luftfilterabdeckung, nehmen Sie das Filterelement heraus und reinigen Sie es mit Druckluft oder ersetzen Sie es bei Verschmutzung. Verwenden Sie niemals Benzin oder brennbare Lösungsmittel.

Was soll ich tun, wenn der Motor nicht anspringt?

Überprüfen Sie, ob der Motorbremshebel gedrückt ist, der Gashobel auf START steht, der Kraftstofftank nicht leer ist und die Zündkerze sauber und angeschlossen ist. Stellen Sie auch sicher, dass der Ölstand ausreichend ist.

Wie wechsle ich das Messer?

Ziehen Sie aus Sicherheitsgründen den Zündkerzenstecker ab. Tragen Sie Handschuhe, verwenden Sie einen 17 mm Steckschlüssel, um die Messerschraube zu lösen (Rechtsgewinde). Ersetzen Sie sie durch ein Originalmesser und ziehen Sie es mit 45 Nm fest. Stellen Sie sicher, dass die Schneidkanten in die richtige Drehrichtung zeigen.

Wie oft sollte ich das Öl wechseln?

Wechseln Sie das Öl nach den ersten 5 Stunden Betrieb, dann alle 25 Stunden oder mindestens einmal pro Saison. Überprüfen Sie den Ölstand vor jedem Gebrauch.

Kann ich den Mäher an Hängen verwenden?

Die Anleitung rät zur Vorsicht an Hängen. Mähen Sie quer zum Hang, nicht auf und ab. Vermeiden Sie steile Hänge und halten Sie stets einen stabilen Stand. Halten Sie Kinder und Haustiere fern.

Wie lagere ich den Mäher im Winter?

Entleeren Sie den Kraftstofftank oder fügen Sie einen Kraftstoffstabilisator hinzu. Wechseln Sie das Öl, reinigen Sie den Mäher gründlich, entfernen Sie Grasreste und lagern Sie ihn an einem trockenen, überdachten Ort mit kaltem Motor.

BEDIENUNGSANLEITUNG ZI-BRM35 Zipper

DE Original Betriebsanleitung

Benzinrasenmäher

EN Operation Manual

Gasoline lawn mower

Bedienungsanleitung und Sicherheitshinweise vor Erstinbetriebnahme lesen und beachten!

ACHTUNG: Öl (SF 15W40) kontrollieren!

EN

2 SICHERHEITSZEICHEN / SAFETY SIGNS / VARNOSTNE OZNAKE 6

3 VORWORT 7

4 TECHNIK 8

4.1 Hauptkomponenten und Bedienelemente 8
4.2 Technische Daten 9

5 SICHERHEITSHINWEISE 10

5.1 Restrisiken 11

6 MONTAGE 12

6.1 Lieferumfang 12
6.2 Zusammen- und Anbau des Führungsholms 12
6.3 Seilzug-Startergriff in Seilführung....12
6.4 Zusammenbau des Grasfangbehälters ZI-BRM60 13
6.5 Zusammenbau Grasfangbehälter ZI-BRM56 14

6.5.1 Entfernen des Mulchkeils: 15
6.5.2 Anbringen des Grasfangbehälters....15
6.5.3 Ablagekonsole anbauen 15

6.6 Tanken.... 16
6.7 Öl auffüllen....16

7 BETRIEB 17

7.1 Vor Inbebtriebnahme .... 17
7.2 Bedienung 17
7.3 Motor Starten / Stoppen....17
7.4 Höheneinstellung.... 18

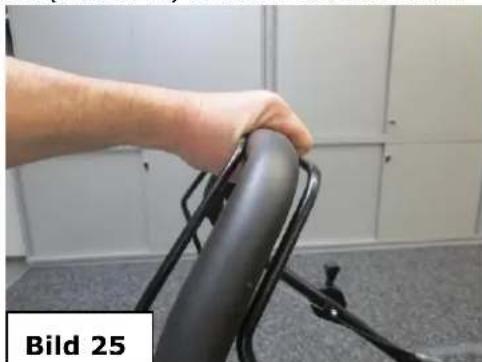

7.5 Selbstfahrfunktion / automatischer Radantrieb 18
7.6 Grasfangbehälter....19

7.7 ZI-RBM 56 / ZI-BRM 60....19

7.7.1 Umrüstung zum Mulchmäher....19
7.7.2 Änderung zum Mäher mit seitlichem Auswurf 19

8 PFLEGE UND WARTUNG 20

8.1 Ölstand kontrollieren....21

8.2 Wartung des Luftfilters.... 21
8.3 Beschädigte Messer 21

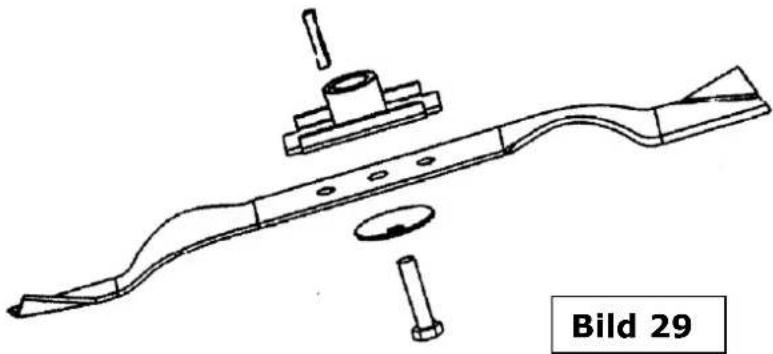

8.4 Wechseln des Messers 22

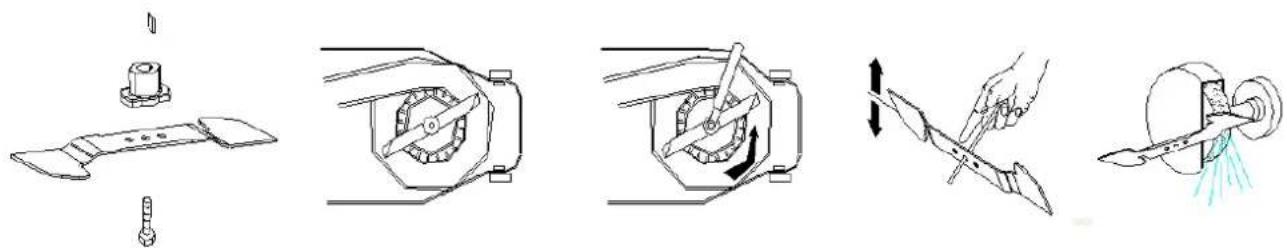

8.5 Messer schärfen.... 22

9 FEHLERBEHEBUNG 23

10 PREFACE 24

11 TECHNIC 25

11.1 Controls 25
11.2 Technical data.... 26

12 SAFETY 27

26 GEWÄHRLEISTUNG 64

27 WARRANTY GUIDELINES 65

28 GARANCIJA 66

2 SICHERHEITSZEICHEN / SAFETY SIGNS / VARNOSTNE OZNAKE

DE SICHERHEITSZEICHEN

BEDEUTUNG DER SYMBOLE

EN SAFETY SIGNS

DEFINITION OF SYMBOLS

SL VARNOSTNE OZNAKE

POMEN SIMBOLOV

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden und tödliche Gefahren mit sich bringen.

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE ACHTUNG! Öl für den Transport abgelassen. Vor dem Gebrauch 4-Takt Motoröl einfüllen. Bei Nichtbeachtung entsteht ein dauerhafter Schaden am Motor und setzt die Garantie außer Kraft!

DE CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.

Sehr geehrter Kunde!

Wir gratulieren Ihnen zum Erwerb des ZIPPER Benzinrasenmäher ZI-BRM35/ ZI-BRM56 ZI-BRM60.

Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des ZIPPER Benzinrasenmäher ZI-BRM35/ ZI-BRM56 / ZI-BRM60. Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt. Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.

Für nicht vermerkte Transportschäden kann Zipper keine Gewährleistung übernehmen.

Urheberrecht

© 2015

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist Linz.

Kundendienstadressen

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel [phone] - 700

Fax [phone] - 720

[e-mail]

4 TECHNIK

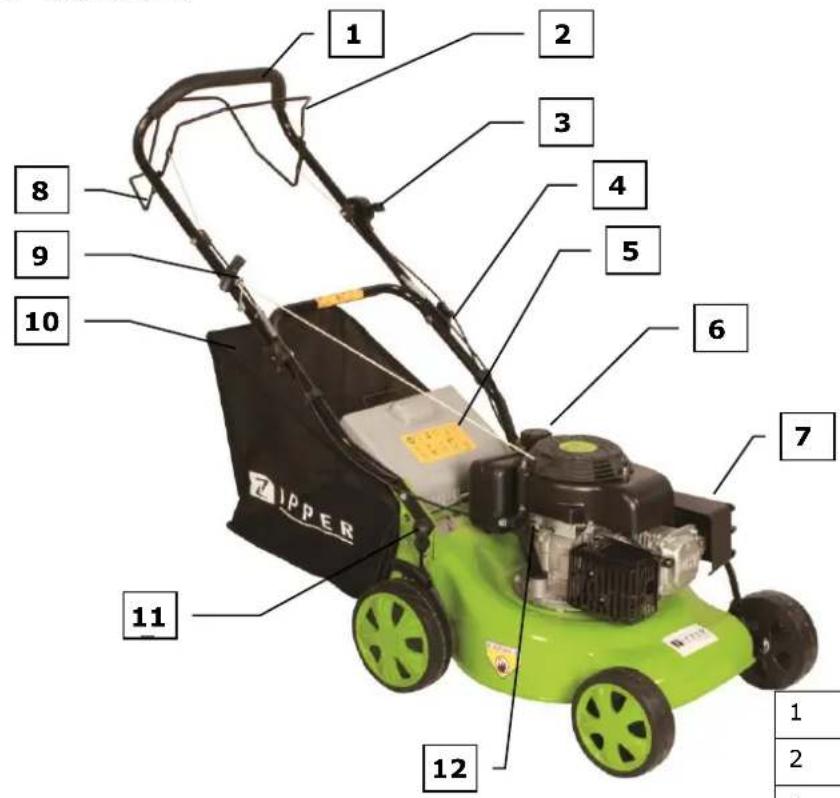

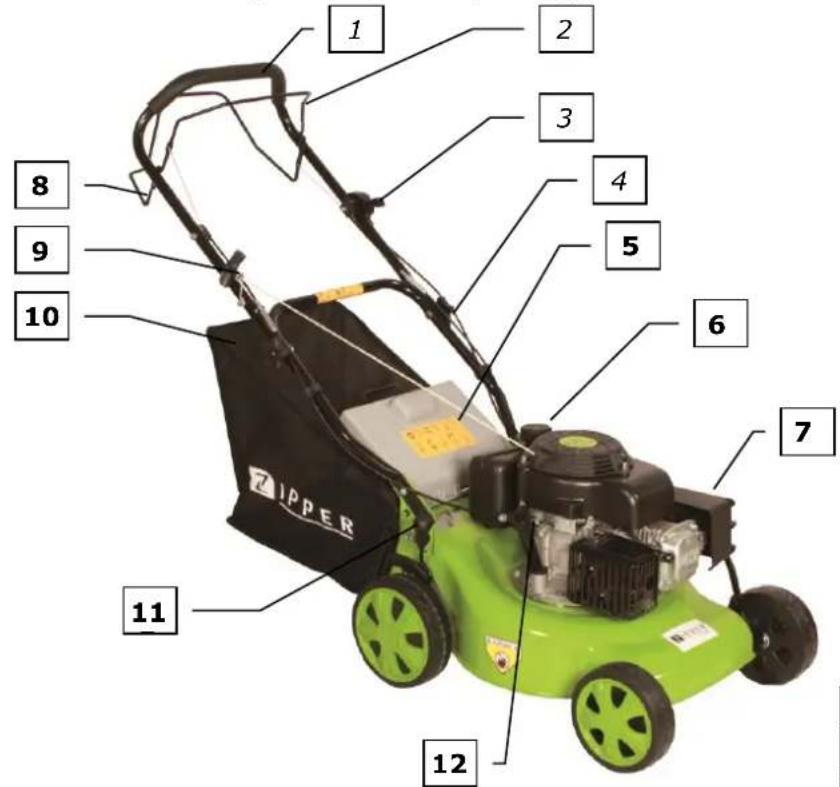

4.1 Hauptkomponenten und Bedienelemente

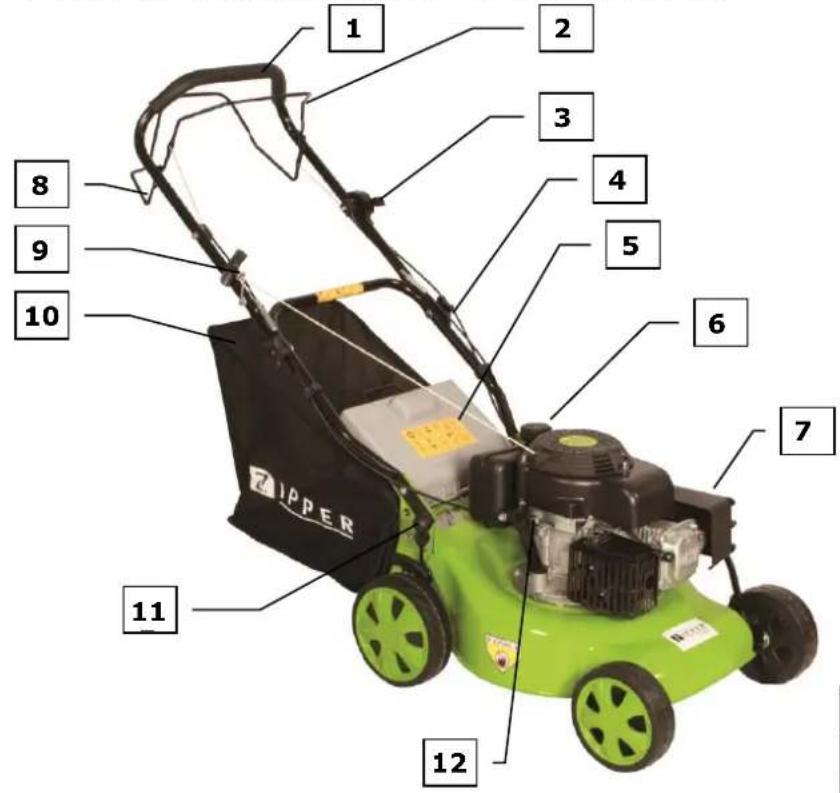

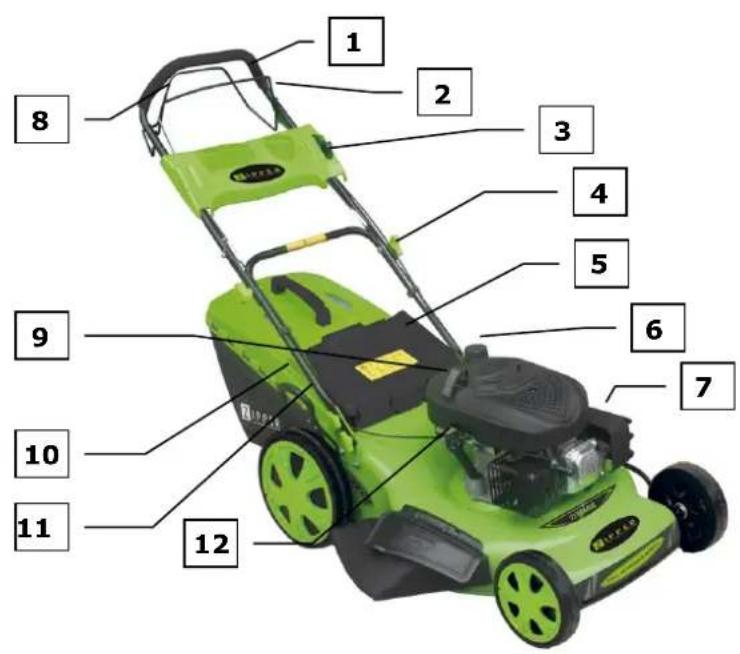

ZI-BRM35/56

1	Führungsholm
2	Motorbremsbügel
3	Gasregulierungshebel
4	Holmverschraubung
5	Auswurfschutzklappe
6	Benzintank
7	Luftfilter
8	Radantrieb-Steuerhebel
9	Seilzug-Startergriff
10	Grasfangbehälter
11	Höhenverstellungshebel
12	Öl-Einfüllstutzen

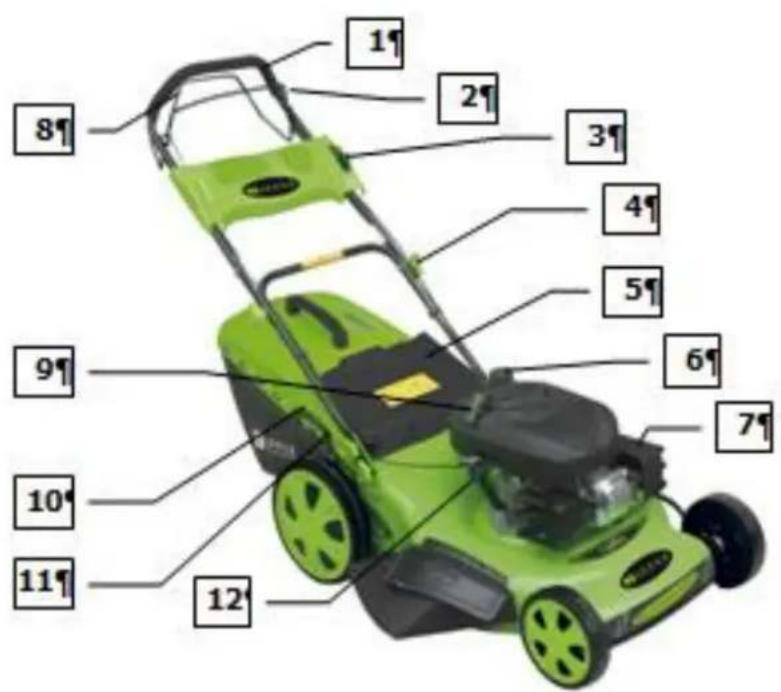

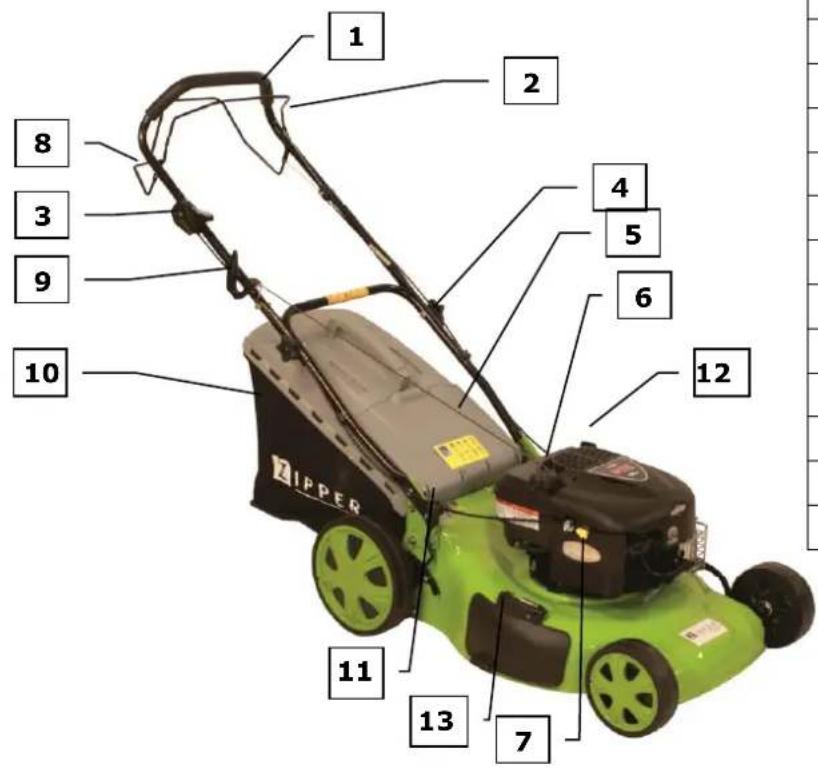

	ZI-BRM60
1	Führungsholm
2	Motorbremsbügel
3	Gasregulierungshebel
4	Holmverschraubung
5	Auswurfschutzklappe
6	Benzintank
7	Luftfilter
8	Radantrieb-Steuerhebel
9	Seilzug-Startergriff
10	Grasfangbehälter
11	Höhenverstellungshebel
12	Öl-Einfüllstutzen
13	seitlicher Auswurf

4.2 Technische Daten

	ZI-BRM35	ZI-BRM56	ZI-BRM60
Motor-Typ	1 Zyl. 4-Takt-Motor	1 Zyl. 4-Takt-Motor	1 Zyl. 4-Takt-Motor
Kraftstoff	Bleifreies Benzin	Bleifreies Benzin	Bleifreies Benzin
Tank-Kapazität	1,0 Liter	1,2 Liter	1,5 Liter
Motorleistung	2,6 kW / 123 ccm	3,5 kW / 173 ccm	2,5 kW / 190 ccm
Öltank-Kapazität	0,6 Liter	0,65 Liter	0,65 Liter
Drehzahl	2850 min ^-1	2750 min ^-1	2750 min ^-1
Schnittbreite / höhe mm	400 / 20 - 60	560 / 30 - 85	510 / 30 - 80
Motoröl	SF 15W40	SF 15W40	SF 15W40
Schall-Druckpegel L _PA	90 db(A)	96 db(A)	96 db(A)
Schall-Leistungspegel L _WA	96 dB(A)	98 dB(A)	98 dB(A)

5 SICHERHEITSHINWEISE

Der ZIPPER Rasenmäher ZI-BRM35/56/60 darf ausschließlich zum Mähen von Rasen/Gras auf sicher begehbaren Gelände betrieben werden.

! ACHTUN G

Vor jeder Inbetriebnahme ist der Ölstand zu prüfen! Füllen Sie ggf. Motoröl nach bis Unterkante Einfüllstutzen.

Eigenmächtige Veränderungen und Manipulationen an der Maschine führen zum sofortigen Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche.

Betrieb der Maschine nur bei ausreichenden Lichtverhältnissen, nach Einbruch der Dämmerung sollten Sie nicht mehr arbeiten. Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten mit der Maschine verboten!

Während dem Betanken ist Feuer, offenes Licht sowie Rauchen verboten. Betanken bei laufendem Motor bzw. wenn Maschinenteile noch heiß sind, ist strengstens verboten. Betanken nur im Freien bzw. in gut durchlüfteten Bereichen. Verschütteten Treibstoff sofort wegwischen. Treibstoff ist hochentzündlich!

Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden. Dritte Personen, insbesondere Kinder, und nicht eingeschulte Personen sind von der Arbeitsumgebung fern zu halten!

Verbrennungsgefahr! Während dem Betrieb strömen heiße Abgase aus und Maschinenteile wie etwa Vergaser und Motor werden heiß.

Erstickungsgefahr! Der Verbrennungsmotor erzeugt während dem Betrieb giftige Abgase. Diese Gase können geruchlos und unsichtbar sein. Den Motor niemals in geschlossenen oder schlecht belüfteten Räumen laufen lassen.

Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen sicheren STAND beim Arbeiten!

Besondere Vorsicht ist bei Richtungswechseln geboten!

Das Arbeiten bei Regen/Schnee und sonstigem rutschigen Untergrund ist verboten.

Rutschen/ Stolpern/Fallen sind eine Hauptursache für schwere oder tödliche Verletzungen. Passen Sie auf unebene oder rutschige Arbeitsflächen auf.

Die Maschine darf nur im Freien betrieben werden.

Die Maschine darf erst dann eingelagert werden, wenn alle Komponenten vollständig abgekühlt sind!

Allgemeine Nutzungsbedingungen.

Diese Maschine ist ausschließlich zum Schneiden von Echtrasen zu verwenden (kein Kunstrasen). Benutzen Sie den Rasenmäher niemals für andere Zwecke. Jede andere Verwendung kann Gefahr für Ihre Sicherheit bedeuten und zu Schäden an dem Mäher führen.

Personen unter 16 Jahren und solche, die nicht vertraut sind mit der Bedienungsanleitung sollten den Rasenmäher nicht verwenden.

Der Benutzer ist verantwortlich für die Sicherheit anderer Personen im Arbeitsbereich. Halten Sie Kinder und Haustiere in einem sicheren Abstand während der Rasenmäher in Betrieb ist.

Vor dem Mähen entfernen Sie alle Fremdkörper vom Rasen, die von der Maschine weggeschleudert werden könnten, achten Sie trotzdem auf eventuelle Fremdkörper, die Sie übersehen haben könnten.

5.1 Restrisiken

Gefahr durch Lärm:

Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.

Gefahr durch die Arbeitsumgebung:

Achten Sie auf Steine und andere Hindernisse.

Gefahr für die Hände bzw. Finger:

Greifen Sie während dem Betrieb nie in den Mähapparat. Schwerste Schnittverletzungsgefahr mit möglicher Todesfolge!

Verletzungsgefahr durch erfassen von Schnüren, Drähten oder aber Bekleidung wie abstehende Hosenbeine oder Schnürsenkel durch die Mähmesser!

Arbeitsumgebung nach Fremdkörpern absuchen. Hose in Sicherheitsschuhe stecken. Keine losen Schnürsenkel!

Verbrennungsgefahr bei Kontakt mit heißen Maschinenkomponenten, insbesondere des Auspuffs.

Gesundheitliche Beeinträchtigung durch Vibration: Längeres Arbeiten mit der Maschine kann trotz Vibrationsdämpfung des Führungsholmes zu Gelenkschädigung führen. Tragen Sie vibrationsabsorbierende Schutzhandschuhe und legen Sie regelmäßig Betriebspausen ein.

Verletzungsgefahr durch herausgeschleuderte Steine oder Erdreich während dem MäHBetrieb.

Halten Sie andere Personen von der Arbeitsumgebung fern und tragen Sie die vorgeschriebene Schutzausrüstung.

Elektrischer Schlag: bei laufendem Motor kann es bei Berührung des Zündsteckers zu einem elektrischen Schlag kommen.

Durch Einhaltung aller Sicherheitsvorschriften können diese Restgefahren auf ein Minimum reduziert werden!

6 MONTAGE

6.1 Lieferumfang

Packen sie den ZIPPER Rasenmäher ZI-BRM 35/56/60 aus und überprüfen Sie die Maschine auf einwandfreien Zustand und Vollständigkeit der Lieferung.

Packungsinhalt:

ZI-BRM35:

1x Rasenmäher mit demontierten Führungsholm, 1x Grasfangbehälter mit 1x Halter, Bedienungsanleitung, 1x Steckschlüssel für Zündkerze mit Stift 8x120mm, 2x Kunststoffösen

ZI-BRM56: wie oben, zusätzlich: Grasfangbehälter bestehend aus 3 Teilen und Schrauben, 1x Haltegriff für Grasfangbehälteroberteil, 4 Befestigungsschrauben f. Haltegriff, 1x seitliche Auswurfführung, 1x Mulchkeil

ZI-BRM60: wie oben, zusätzlich: 1x Haltegriff für Grasfangbehälter, 4 Befestigungsschrauben f. Haltegriff, 1x seitliche Auswurfführung, 1x Mulchkeil, 1x Ablagekonsole

Hinweis: Beim Auf- und Zusammenklappen des Führungsholm ist besonders auf knickfreien Verlauf der Bowdenzüge zu achten.

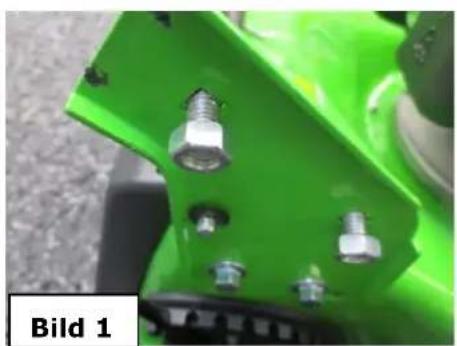

6.2 Zusammen- und Anbau des Führungsholms

Schutzfolie von Führungsholm entfernen. Umgelenkt mit 2 Sterngriffschrauben beidseitig festziehen.

Am Fahrgestell beidseitig die vormontierten 2 Muttern mit 2 Schrauben entfernen. (Abb. 1)

Führungsholm anbringen und befestigen Sie den unteren Teil beidseitig mit 2 Schrauben (Abb. 2) am Fahrgestell des Mähers.

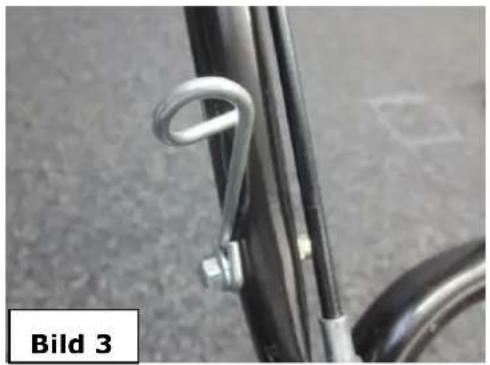

6.3 Seilzug-Startergriff in Seilführung

Lösen Sie die Motorbremse, indem Sie den Motorbremsbügel (2) zum Holm drücken. Bringen Sie den Seilzug-Startergriff in die am Holm-Oberteil vorgesehene Seilführung (Abb. 3/4).

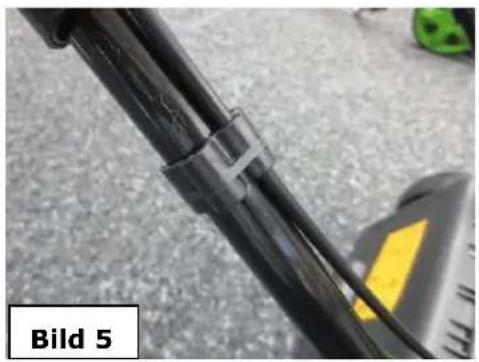

Sichern Sie die Bowdenzüge mit den 2 Kunststoffösen links und rechts unten am Führungsholm. (Abb. 5/6)

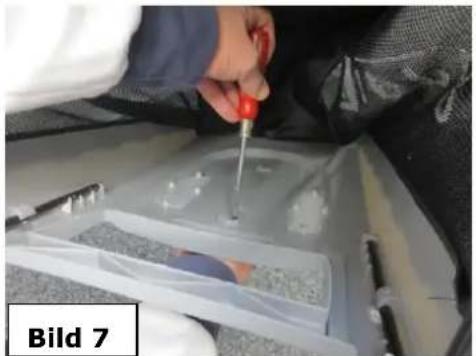

6.4 Zusammenbau des Grasfangbehälters ZI-BRM60

Montage Haltegriff nur bei ZI-BRM56 und ZI-BRM60

Haltegriff am Grasfangbehälter mit 4 mitgelieferten Schrauben an der Innenseite (Abb. 7) des Grasfangbehälter mit Sternschraubenzieher anschrauben (Abb. 8)

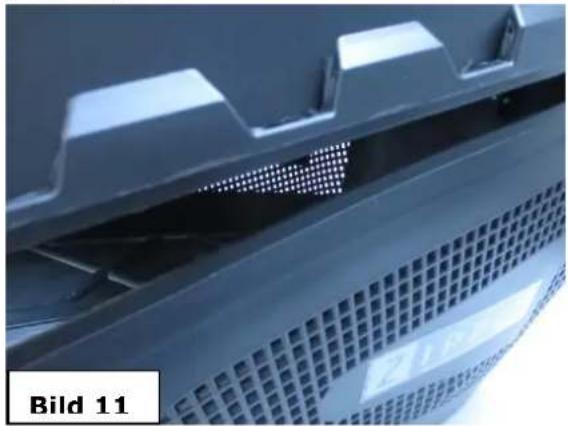

6.5 Zusammenbau Grasfangbehälter ZI-BRM56

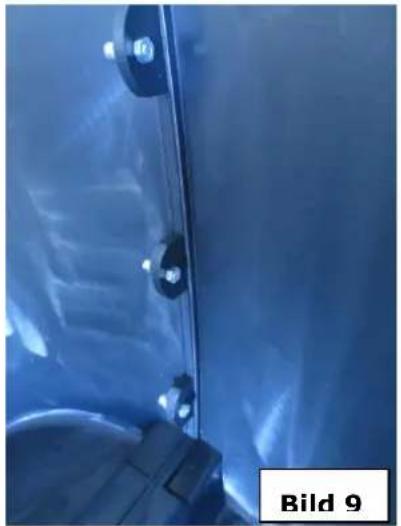

Die 2 Wannenhälften mit 3 Schrauben innen wie auf Abb. 9 zusammenschrauben.

Die Wannenhälften mit 3 Schrauben unten aussen wie auf Abb. 10 zusammenschrauben.

Haltegriff am Grasfangbehälterdeckel mit 4 mitgelieferten Schrauben an der Innenseite (Abb. 7) des Grasfangbehälter mit Sternschraubenzieher anschrauben (Abb. 8)

Deckel auf Grasfangbehälterwanne auflegen und in Klemmpalte rundherum gut eindrücken (Abb. 9)

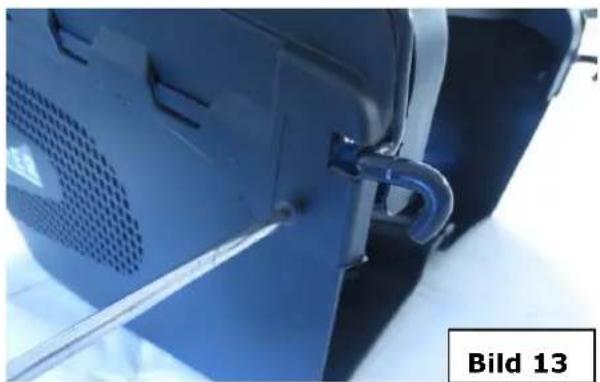

Deckel mit Grasfangbehälterwanne bei Bohrungen seitlich verschrauben. (Abb. 13)

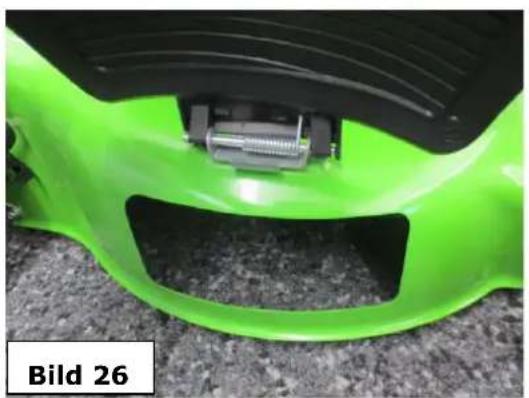

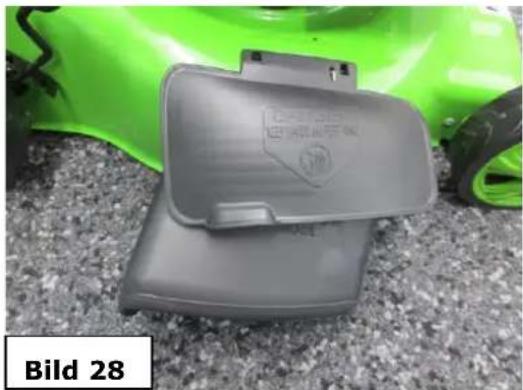

6.5.1 Entfernen des Mulchkeils:

Hinweis: Nur durchführen mit angehaltenem Motor und vollständigem Stillstand des Schneidemessers!

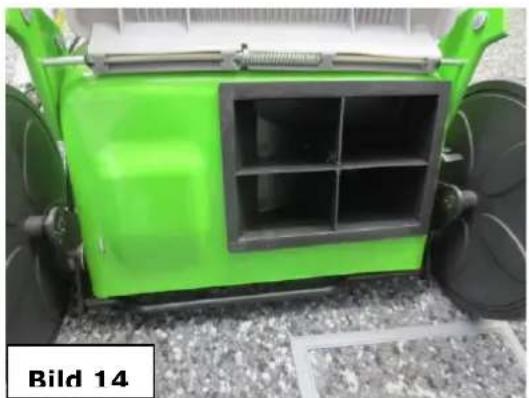

Heben Sie die hintere Auswurfklappe (Abb. 14) und entfernen Sie den Mulchkeil indem Sie ihn an der Einkerbung lösen und entfernen. (Abb. 15)

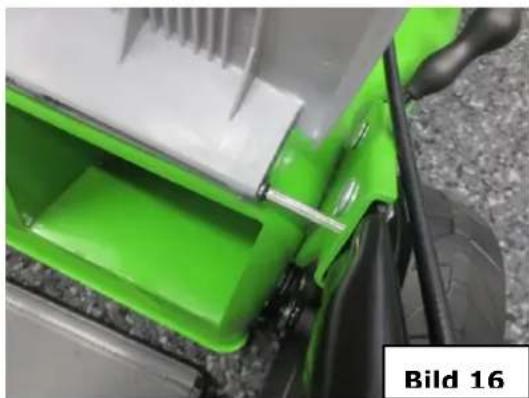

6.5.2 Anbringen des Grasfangbehälters

Hochziehen des Grasfangschutzdeckels (Abb. 16) und Anbringen des Grasfangbehälters durch beidseitig seitliches Einhängen am Grasfangschutzdeckel auf Rundstab. (Abb. 17)

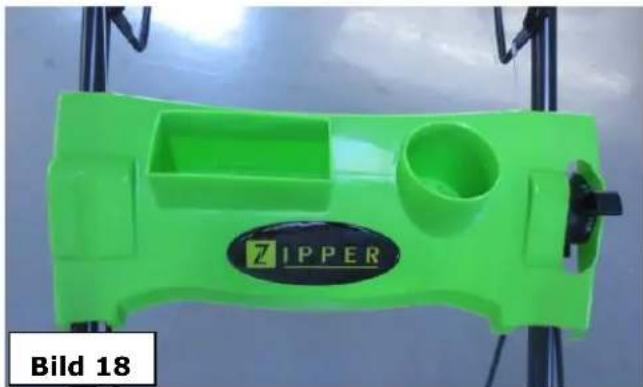

6.5.3 Ablagekonsole anbauen

-nur für ZI-BRM56-

Die Ablagekonsole durch andrücken der 4 Klemmzangen auf die beiden Holme anbringen. (Abb. 18)

Und mit den Schrauben fixiern.

Wichtig: Umweltfreundliches bleifreies Normalbenzin kann bedenkenlos verwendet werden.

• Tanken Sie nur die empfohlenen Kraftstoff-Sorten.
• Vor dem Tanken Maschine abkühlen lassen.

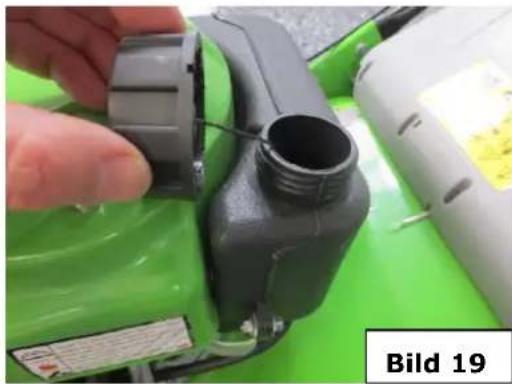

• Umgebung des Einfüllbereichs gut säubern, Tankverschluss abschrauben und Kraftstoff bis zur Unterkante des Einfüllstutzens einfüllen. Tankverschluss wieder gut festschrauben. (Abb. 19)

Sorgen Sie dafür, dass Staub, Ver- unreinigungen und Wasser nicht in den Benzintank eindringen können.

Schrauben Sie den Tankdeckel nach dem Auftanken wieder fest zu.

Hinweis: Kraftstoffe können lösungsmittelähnliche Substanzen enthalten.

• Haut- und Augenkontakt mit Mineralöl Produkten vermeiden.
• Beim Betanken Handschuhe tragen.
• Kraftstoffdämpfe nicht einatmen.
• Kraftstoff für Kinder unzugänglich aufbewahren

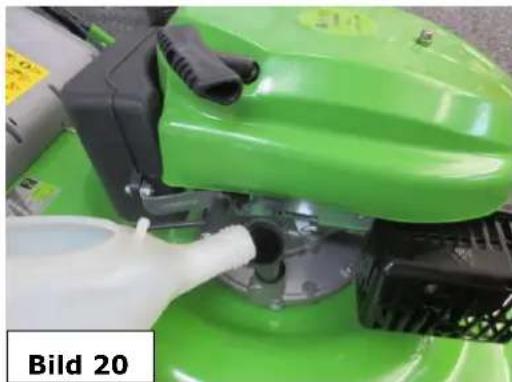

6.7 Öl auffüllen

Füllen Sie Öl (SF 15W40) in den Motor. ca. 0,6 L (Abb. 20)

Messen Sie dazwischen durch einsetzen des Messstab -ohne festdrehen- zwischen der oberen max und unteren min Markierung (Abb. 21). Achtung: nicht überfüllen.

ACHTUNG: Der Motor wird ohne Öl geliefert: Füllen Sie 0,6 Liter Öl ein, bevor Sie den Motor starten!

ACHTUN G

ABSCHLIESSEND PRÜFEN SIE JEDE MUTTER UND JEDE SCHRAUBE AUF ABSOLUT FESTEN SITZ!

WÄHREND DEM BETRIEB VIBRIERT DIE MASCHINE STARK, NICHT FEST ANGEZOGENE SCHRAUBEN KÖNNEN SICH LÖSEN UND VERLOREN GEHEN UND ZU GEFÄHRLICHEN SITUATIONEN FÜHREN!

AC HTUN G

Sämtliche Arbeiten sind bei stillstehendem Motor und vollständigem Stillstand des Schneidemessers sowie entfernten Zündkerzenstecker durchzuführen!

7 BETRIEB

7.1 Vor Inbebtriebnahme

SICHERHEITSMASSNAHMEN

• Rasenmäher darf nur mit korrekt montierten Grasfangbehälter oder Seitenauswurf gestartet werden.
• Schalten Sie den Motor ab, bevor Sie die Schnitthöhe verstellen oder ehe Sie den Grasfangbehälter leeren.
• Bringen Sie Ihre Hände oder Füße niemals unter den Rasenmäher oder unter den Bereich des Grasauswurfs.
• Entfernen Sie, bevor Sie mit dem Mähen beginnen, bitte alle Fremdgegenstände aus dem Arbeitsbereich, die vom, Gerät weggeschleudert werden könnten.
• Achten Sie darauf, dass Kinder, umstehende Personen und Haustiere stets einen Sicherheitsabstand zu dem im Betrieb befindlichen Gerät einhalten.
• Heben Sie Ihren Rasenmäher niemals an, während Sie den Motor starten.

7.2 Bedienung

7.3 Motor Starten / Stoppen

Starten Sie den Motor, wenn Sie Ihren Rasenmäher vorschriftsmäßig montiert haben:

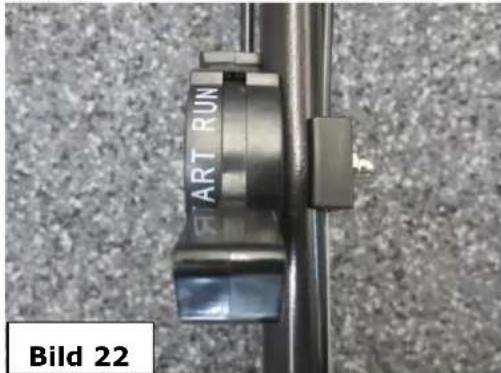

- Bringen Sie den Gas-Hebel auf die START Position. (Abb. 22)

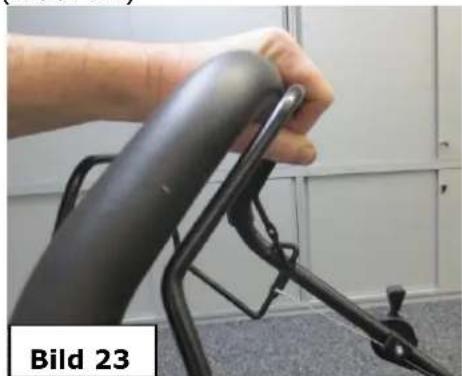

• Ziehen Sie den Motorbremsbügel (2) an den Führungsholm (Abb. 22). Ziehen Sie den Seilzug-Startergriff (9) bis zu einem fühlbaren Widerstand heraus und ziehen dann zügig durch.
• Führen Sie den Seilzug-Startergriff langsam in die Seilführung zurück sobald der Motor anspringt.
  • Stellen Sie den Hebel nach Motorlauf auf Position RUN. (Abb. 22)

Lassen Sie den Motorbremsbügel (2) los um den Motor und die Klinge zu stoppen

WARNUNG! Halten Sie Hände und Füße von den rotierenden Teile weg.

7.4 Höheneinstellung

ACHTUNG: Machen Sie zu keiner Zeit Änderungen an der Einstellung des Rasenmähers, ohne vorher den Motor abzustellen.

Ihr Mäher ist mit einer zentralen Höheneinstellung ausgerüstet welche 8 verschiedene Höheneinstellungen von ca. 20 – 60 mm anbietet.

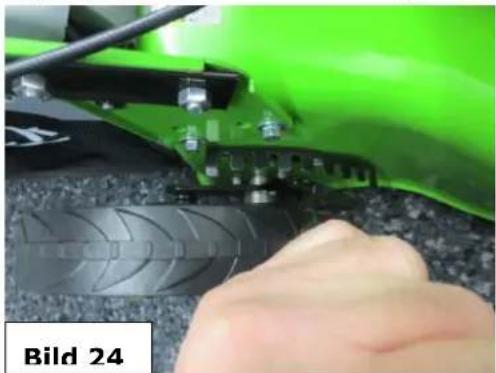

Schalten Sie den Motor aus und warten Sie vor dem Wechsel der Schnitthöhe bis sich die rotierenden Teile nicht mehr drehen.

Um die Schnitthöhe zu ändern, drücken Sie den Einstellhebel in Richtung des Rades. Drehen nach links verringert die Schnitthöhe, drehen nach rechts vergrößert die Schnitthöhe (Abb. 24). Alle Räder werden in der gleichen Höhe des Schnittes sein.

Hinweis: Die Schnitthöhe ist so zu wählen, dass das Messer bei Bodenunebenheiten den Boden nicht berührt! Das Mähen auf niederster Schnitthöheneinstellung sollte nur auf ebenen und pla-

nen Rasenflächen durchgeführt werden.

7.5 Selbstfahrfunktion / automatischer Radantrieb

Drücken Sie den Radantrieb-Steuerhebel (8) zum Führungsholm (Abb. 25) und der Rasenmäher

wird sich bei laufendem Motor automatisch mit etwa 3,0 km/h vorwärts bewegen.

Lassen Sie den Radantrieb-Steuerhebel los bis der Rasenmäher nicht mehr selbstständig vorwärts fährt.

7.6 Grasfangbehälter

Mit Entleeren und Reinigen des Grasfangbehälters stellen Sie sicher, dass das Maschenwerk belüftet wird.

Leeren des Grasfangbehälters vor dem Füllen bis Maximum (bei 50-70% Anteil) und es wird das Einsammeln von Rasen und Gras verbessern.

7.7 ZI-RBM 56 / ZI-BRM 60

Funktionsbeschreibung 3 IN 1 FUNKTION (Mulchbeseitigung, seitlicher Auswurf und rückseitiger Auswurf)

Dieser Rasenmäher kann für seine verschiedenen Funktionen, je nach Anwendungszweck umgerüstet werden:

Vom Rasenmäher mit Heckauswurf zu:

1. einem Mulchmäher oder zu

2. einem Rasenmäher mit seitlichem Auswurf

Mähen mit dem Grasauffangbehälter – rückseitiger Auswurf (Abb. 16 / 17)

7.7.1 Umrüstung zum Mulchmäher

Hinweis: Nur durchführen mit angehaltenem Motor und vollständigem Stillstand des Schneidemessers!

Die Auswurfklappe anheben und den Grasauffangbehälter entfernen.

Den Mulchkeil in die dafür vorgesehene Öffnung einschieben. (Abb. 14 / 15)

Schließen Sie die Auswurfklappe wieder.

7.7.2 Änderung zum Mäher mit seitlichem Auswurf

Hinweis: Nur durchführen mit angehaltenem Motor und vollständigem Stillstand des Schneidemessers!

Heben Sie die Auswurfklappe und entfernen Sie den Grasauffangbehälter.

Montieren Sie den Mulchkeil in die hintere Auswurfsöffnung (s. Umrüstung 7.7.1)

Heben Sie die Seitenklappe für den seitlichen Auswurf (Abb 26). Montieren Sie die Seitenauswurfführung an der Halterung der Klappe. (Abb. 27)

Senken Sie die Seitenklappe – die Klappe fixiert nun auf den Seitenauswurf (Abb.28)

Beim Mulchen wird das Gras oder Laub in einem Arbeitsschritt geschnitten, dann fein gehackt und anschließend als natürlicher Dünger wieder ausgeworfen.

Tipps zum Mulch-Mähen:

• Regelmäßiges Zurückschneiden auf max. 2 cm (von 6 cm bis 4 cm hohem Gras)
• das Mähmesser sollte möglichst scharf sein
• mähen Sie kein nasses Gras
• Stellen Sie die max. Motorgeschwindigkeit ein
• Bewegen Sie den Rasenmäher nur im Schritttempo
• Reinigen Sie regelmäßig den Mulchkeil, das Gehäuseinnere und das Mähmesser.

8 PFLEGE UND WARTUNG

ACHTUN G

Keine Reinigung, Instandhaltung, Prüfung bei eingeschalteter Maschine!

Daher gilt: Vor Wartungsarbeiten Maschine ausschalten und abkühlen lassen!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen. Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden!

In regelmäßigen Abständen sollten Sie auch die Bolzen und Schrauben auf festen Sitz überprüfen. Abgenutzte oder schlecht angezogene Muttern und Bolzen können zu gravierenden Schäden am Motor oder dem Rahmen führen

Lagern Sie den Rasenmäher nie mit befülltem Tank oder Benzinkanister in einem geschlossenen Raum. Benzingase könnten entweichen, eine hohe Temperatur erreichen und dann entflammen. Lassen Sie dem Motor die Möglichkeit gut abzukühlen, bevor Sie den Rasenmäher einlagern.

Um das Risiko von Feuer zu verringern, reinigen Sie den Rasenmäher, vor allem den Motor, den Auspuff und den Benzintank. Entfernen Sie alle Grasrückstände, Blätter oder Fettrückstände.

Prüfen Sie regelmäßig den Zustand der Prallplatte und des Grasfängers.

Ersetzen Sie diese Teile, falls Sie beschädigt sind.

Vor der Einwinterung des Mähers sollten Sie das Öl wechseln

Prüfen Sie regelmäßig den Ölstand und fügen Sie, falls nötig, Öl hinzu.

Überprüfen Sie häufig den Rasenmäher und stellen Sie sicher dass jegliche Grasrückstände unter der Abdeckung entfernt sind.

Fetten Sie regelmäßig die Radachse und die Lager.

Prüfen Sie das Schneidemesser oft, um einen sauberen Schnitt zu gewährleisten. Das Schneidemesser sollte immer scharf und gut ausbalanciert sein (keine Unwuchten).

Wenn das Schneidemesser auf ein Hindernis trifft, stoppen Sie den Rasenmäher.

8.1 Ölstand kontrollieren

Rasenmäher mit allen Rädern auf exakt horizontalen Boden stellen.

Öltankverschluss (12) durch Linksdrehung abschrauben und Messstab abwischen.

Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben.

Messstab herausziehen und in waagrechter Stellung den Ölstand ablesen. Der Ölspiegel muss sich zwischen der Maximum- und Minimum-Marke befinden. (siehe 6.7)

8.2 Wartung des Luftfilters

Hinweis: Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle, besonders in staubiger Atmosphäre ist daher unerlässlich!

Achtung: Luftfilter-Elemente nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Brand-oder Explosionsgefahr!

Lassen Sie den Motor nicht ohne den Luftfilter laufen: Dabei dringt Staub über den Vergaser ein und verursacht frühzeitige Abnutzung

8.3 Beschädigte Messer

HINWEIS: Tragen Sie dicke Handschuhe für die Befestigung und das Schärfen des Schneidemessers. Prüfen Sie, dass das Schneidemesser immer gut ausbalanciert ist.

Wenn das Messer trotz aller Vorsicht auf Fremdkörper/Hindernisse gestoßen ist, zuerst den Motor abstellen und Zündkerzenstecker abziehen. Wenn das Messer stillsteht, wird der Mäher hochgekantet und das Messer nach möglichen Schäden überprüft.

Deformierte bzw. verbogene Messer dürfen nicht wieder ausgerichtet werden.

Beschädigte Teile sind sofort auszutauschen. Nach dem Auffahren auf ein Hindernis muss der Mäher in einer autorisierten Fachwerkstatt überprüft werden. Bereits vor Gebrauch sicherstellen, dass Messer und Messerbefestigung nicht beschädigt sind. Falls erforderlich, solche Teile auswechseln oder überprüfen lassen. Niemals mit einem unwuchtigen Messer arbeiten - dies verursacht Vibrationen und hat weitere Beschädigungen zur Folge.

8.4 Wechseln des Messers

Beim Wechseln des Schneidemessers sind zum Schutz der Hände geeignete Handschuhe zu tragen. Vorher ist der Zündkerzenstecker abzuziehen.

Verwenden Sie zur Hilfe einen Haltestift (Holzstück) als Blockiereinrichtung für das Messer. Die Messer- Befestigungsschraube hat normales Rechtsgewinde. Zum Lösen dieser Schraube verwenden Sie am besten einen Steckschlüssel 17 mm.

Achten Sie beim Wiederzusammenbau an der Motoraufnahme genau auf die Reihenfolge, in der diese Teile vorher montiert waren (Abb. 29).

Die Messerschraube ist mit dem vorgegebenen Anzugsmoment von 45 Nm zu befestigen Stellen Sie sicher, dass die Schneidekanten in die Richtung zeigen, in die auch der Motor sich dreht.

Beim Wechseln dürfen Sie nur Schneidemesser verwenden, die in Qualität und Abmessung dem original beigefügtem Schneidemesser entsprechen.

8.5 Messer schärfen

Hinweis: Um sauber damit arbeiten zu können, sollten Sie es in regelmäßigen Abständen schärfen. (ca. nach 25 Arbeitsstunden)

Die Messerschneiden können mit einer Metallfeile nachgeschärft werden.

Noch besser ist ein Nachschärfen/Nachschleifen in der Kundendienst-Werkstatt. Dort wird auch besonders darauf geachtet, dass von jeder Messerseite gleichviel abgeschliffen wird, damit keine Unwucht entsteht.

Das Nachschleifen der Schneidekante darf nur bis zu der eingeprägten Markierung erfolgen.

Nutzen Sie nur originale Ersatzteile. Ersatzteile von minderer Qualität können ernsthafte Schäden am Gerät verursachen und sich evtl. auch nachteilig auf Ihre Sicherheit auswirken. Kontaktieren Sie bitte Ihren Verkäufer für alle benötigten Ersatzteile.

Fehler	Mögliche Ursache	Behebung
Motor startet nicht	Ist der Bremsbügel zum Holm gedrückt/gezogen?Ist der Regulierhebel in der richtigen Stellung?Ist der Bowdenzug/die Motorbremse richtig eingestellt?Zündkerze oder Kerzenstecker defektKraftstofftank leer"	Bremsbügel drücken/ziehenrichtige Einstellung wählenrichtige Einstellung prüfenZündkerze reinigen bzw. erneuernKraftstoff einfüllen
Unruhiger Lauf, starkes Vibrieren des Gerätes	Schrauben am Motor oder am Mähergehäuse lose-Messerbefestigung lose-Messer unwuchtig oder schadhaft-Rutschkupplung eingelaufen	Schrauben nachziehenMesserbefestigung prüfenMesser auswuchten oder ersetzenevtl. Reibscheiben auswechseln (paarweise
Motor läuft unregelmäßig	Luftfilter verschmutztGasbowdenzug geknicktZündkerze verrußt	Luftfilter reinigen oder ersetzenGasbowdenzug einstellen oder ersetzenZündkerze reinigen
Schlechte Schnitte, unsauber	Fremdmaterial, Gras um das Blatt gewickeltZu hohes GrasStumpfes BlattMotordrehzahl zu gering	Entfernen Sie MaterialSchnitthöhe richtig einstellenWechseln Sie das BlattRegulierhebel auf max. stellen
Mäher sammelt schlecht	Motordrehzahl zu geringzu niedrige Schnitthöhe bei zu hohem GrasMesser verbraucht bzw. abgenutztGewebe vom Grasfangbehälter verstopft	Regulierhebel auf max. stellenSchnitthöhe richtig einstellenMesser austauschenGrasfangbehälter reinigen bzw. aus-tauschen

10 PREFACE

Dear Customer!

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel [phone] - 700

Fax [phone] - 720

[e-mail]

11 TECHNIC

11.1 Controls

Z.I.P.P.E.R Maschinen GmbH www.Zipper-maschinen.at

Z.I.P.P.E.R Maschinen GmbH www.Zipper-maschinen.at

Z.I.P.P.E.R Maschinen GmbH www.Zipper-maschinen.at

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel [phone] - 700

Fax [phone] - 720

[e-mail]

18 TEHNIKA

18.1 Glavne komponente in upravljalni elementi

24.1 Ersatzteilbestellung

Mit Zipper-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, dass Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

Z.I.P.P.E.R Maschinen GmbH www.Zipper-maschinen.at

39	screw M5X10	2	99	governor plate	1
40	spark plug	1	100	bolt M5X20	2
41	bolts for cyl cover	4	101	bolt M6X12	2
42	push rod holder	1	102	pressure plate	1
43	rocker stud	2	103	round wire snap ring	1
44	putter	3	104	spring axis reducing valve	1
45	swing arms	2	105	spring reducing valve	1
46	swing arm nuts	2	106	flyweight	1
47	gasket	1	107	flyweight guide pin	1
48	power nut	2	108	swingarm revolving shaft	1
49	bolts M6X16	4	109	swingarm reduced pressure	1
50	cylinder head cover	1	110	camshaft	1
51	carburetor stud	2	111	tappet	2
52	carburetor knee plate	1	112	nut M5	1
53	carburetor knee plate	1	113	plate 5	1
54	carburetor pad	1	114	plate 5	1
55	carburetor	1	115	plate	1
56	carburetor gasket	1	116	bolt M3X5	1
57	air filter	1	117	cushion shield	1
58	rubber hose	1	118	press plate	1
59	upper seat of valve spring	2	119	brake gear	1
60	valve spring	2	120	plastic clamp	1
		1	121	oil tube clamp spring	1

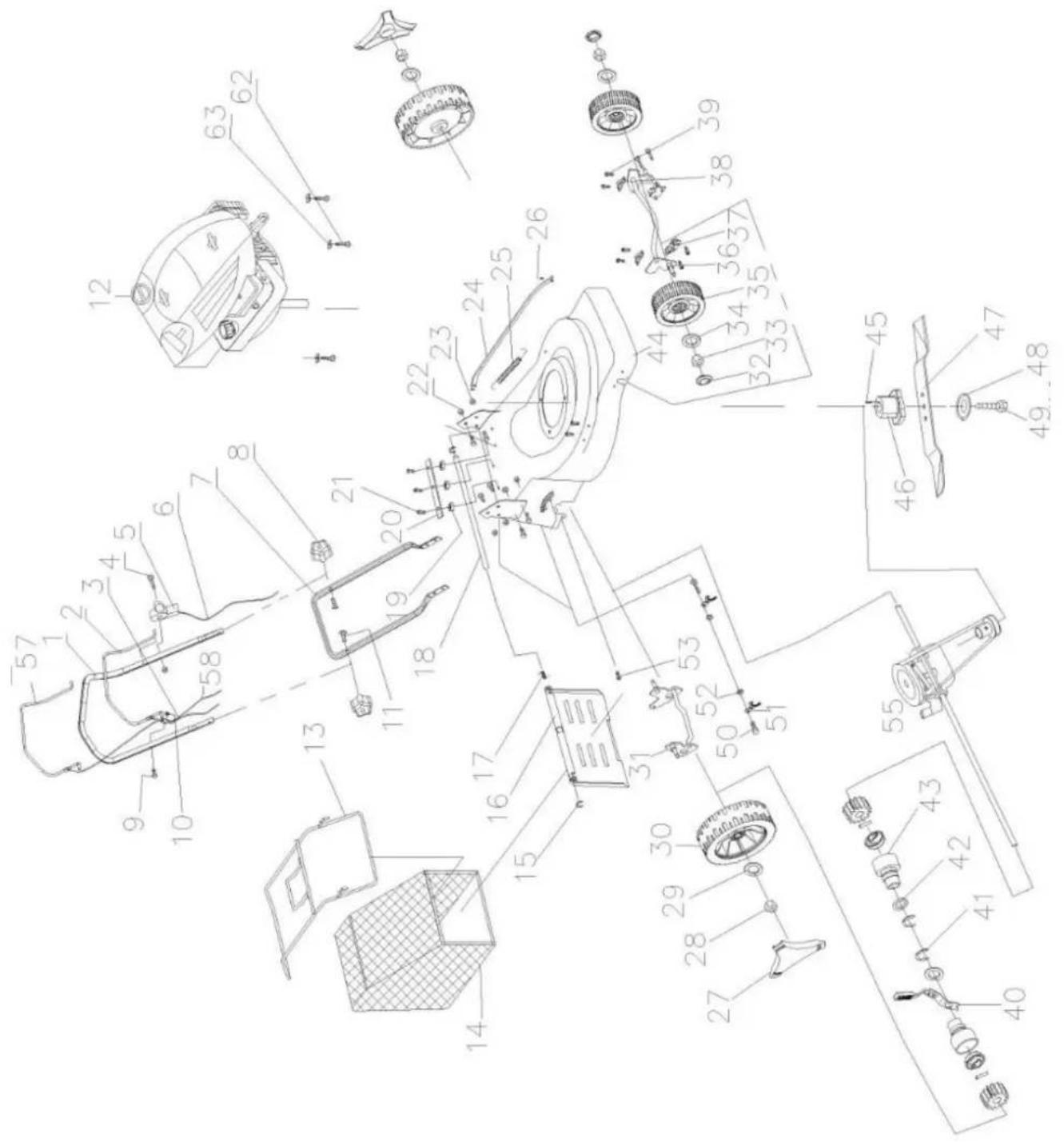

24.1 ZI-BRM56

Hiermit erklären wir, dass die oben genannte Maschine den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.

Technische Dokumentation technical documentation

Unterschrift / signature

Erich Humer

(Geschäftsführer / Director)

26 GEWÄHRLEISTUNG

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie: Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

27 WARRANTY GUIDELINES

1.) Warranty:

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

Serviceanfrage Ersatzteilanfrage Garantieantrag

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type: ____

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!

GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN. BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI! MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.
