Sehr geehrter Kunde!

Wir gratulieren Ihnen zum Erwerb des ZIPPER Benzinrasenmäher ZI-BRM35/ ZI-BRM40 / ZI-BRM60.

Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des ZIPPER Benzinrasenmäher ZI-BRM35/ ZI-BRM40 / ZI-BRM60. Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt. Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.

Für nicht vermerkte Transportschäden kann Zipper keine Gewährleistung übernehmen.

Urheberrecht

© 2013

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist Wels.

Kundendienstadressen

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel [phone] - 700

Fax [phone] - 720

[e-mail]

4 TECHNIK

4.1 Hauptkomponenten und Bedienelemente

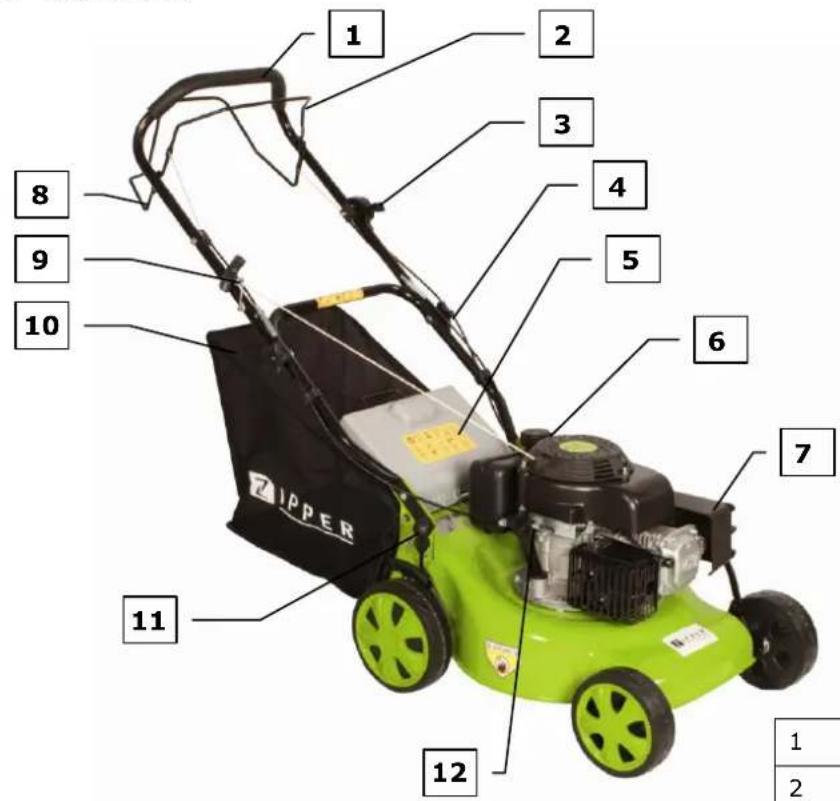

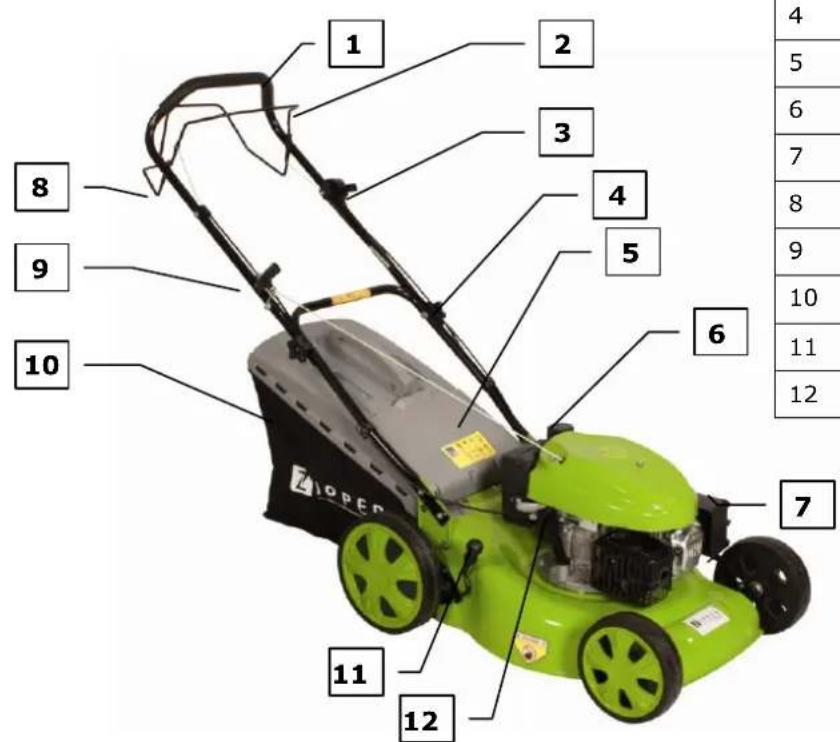

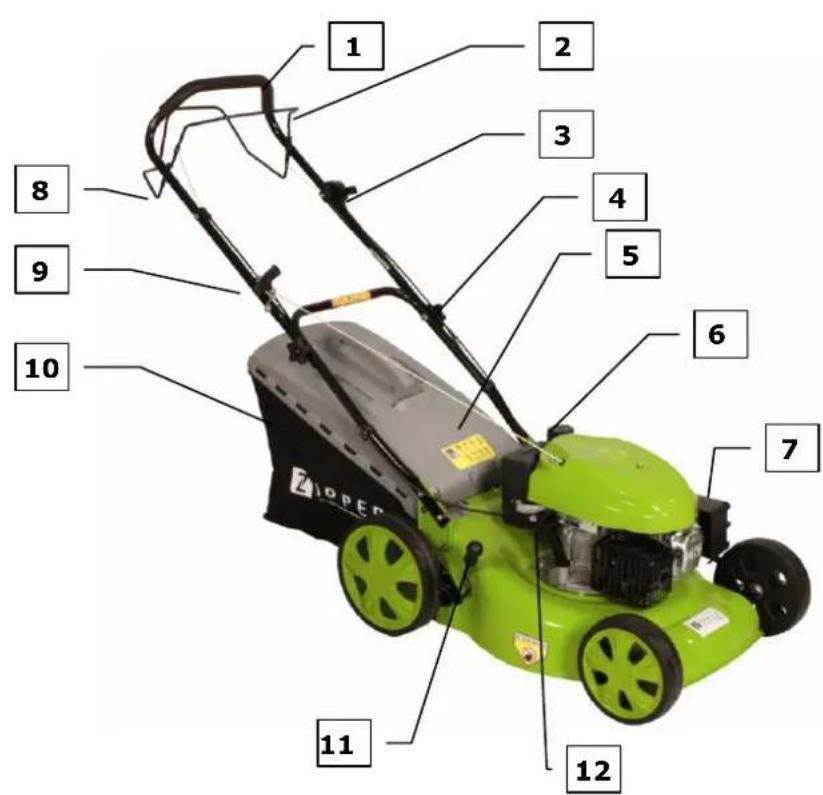

ZI-BRM35/40

1	Führungsholm
2	Motorbremsbügel
3	Gasregulierungshebel
4	Holmverschraubung
5	Auswurfschutzklappe
6	Benzintank
7	Luftfilter
8	Radantrieb-Steuerhebel
9	Seilzug-Startergriff
10	Grasfangbehälter
11	Höhenverstellungshebel
12	Öl-Einfüllstutzen

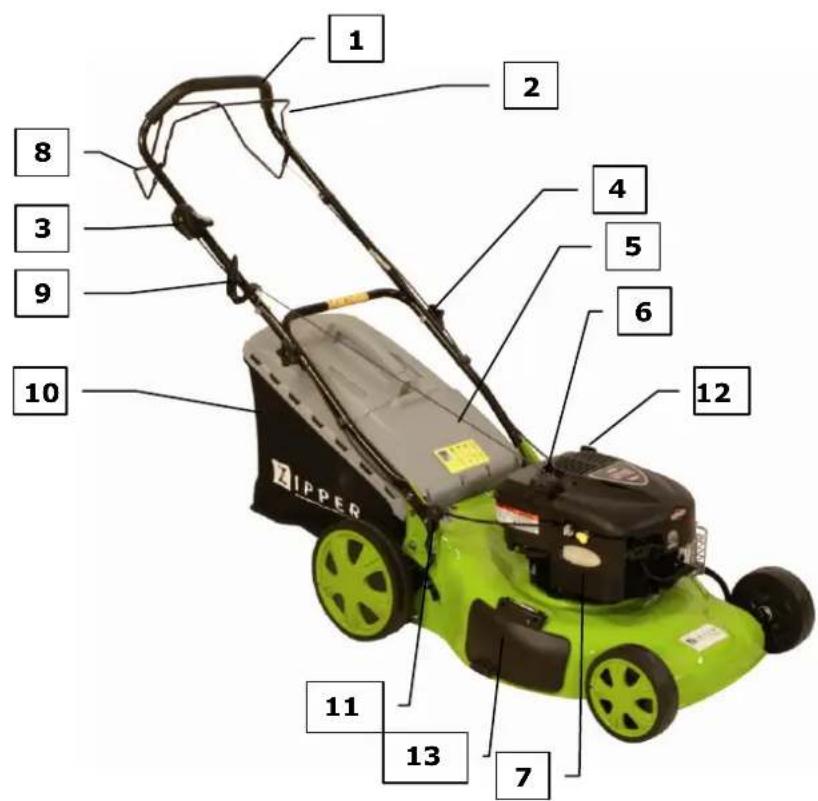

	ZI-BRM60
1	Führungsholm
2	Motorbremsbügel
3	Gasregulierungshebel
4	Holmverschraubung
5	Auswurfschutzklappe
6	Benzintank
7	Luftfilter
8	Radantrieb-Steuerhebel
9	Seilzug-Startergriff
10	Grasfangbehälter
11	Höhenverstellungshebel
12	Öl-Einfüllstutzen
13	seitlicher Auswurf

4.2 Technische Daten

	ZI-BRM35	ZI-BRM40	ZI-BRM60
Motor-Typ	1 Zyl. 4-Takt-Motor	1 Zyl. 4-Takt-Motor	1 Zyl. 4-Takt-Motor
Kraftstoff	Bleifreies Benzin	Bleifreies Benzin	Bleifreies Benzin
Tank-Kapazität	1,0 Liter	1,0 Liter	1,5 Liter
Motorleistung	2,6 kW / 123 ccm	3,0 kW / 135 ccm	4,0 kW / 190 ccm
Öltank-Kapazität	0,6 Liter	0,6 Liter	0,65 Liter
Drehzahl	2850 U/min	2800 U/min	2700 U/min
Schnittbreite / höhe mm	400 / 20 - 60	460 / 20 - 60	510 / 20 - 60
Motoröl	SAE 30 / 10W-30	SAE 30 / 10W-30	SAE 30 / 10W-30
Schall-Druckpegel L_PA	90 db(A)	90 db(A)	96 db(A)
Schall-Leistungspegel L_WA	96 dB(A)	98 dB(A)	98 dB(A)

5 LIEFERUMFANG

Packen sie den ZIPPER Rasenmäher ZI-BRM 35/40/60 aus und überprüfen Sie die Maschine auf einwandfreien Zustand und Vollständigkeit der Lieferung.

Packungsinhalt:

ZI-BRM35 / ZI-BRM 40:

1x Rasenmäher mit demontierten Führungsholm, 1x Grasfangbehälter mit 1x Halter, Bedienungsanleitung, 1x Steckschlüssel für Zündkerze mit Stift 8x120mm, 2x Kunststoffösen

ZI-BRM40: wie oben, zusätzlich: 1x Haltegriff für Grasfangbehälter, 4 Befestigungsschrauben f. Haltegriff

ZI-BRM60: wie oben, zusätzlich: 1x Haltegriff für Grasfangbehälter, 4 Befestigungsschrauben f. Haltegriff, 1x seitliche Auswurfführung, 1x Mulchkeil

6 SICHERHEITSHINWEISE

Der ZIPPER Rasenmäher ZI-BRM35/40/60 darf ausschließlich zum Mahen von Rasen/Gras auf sicher begehbaren Gelände betrieben werden.

ACHT UN G

Vor jeder Inbetriebnahme ist der Ölstand zu prüfen! Füllen Sie ggf. Motoröl nach bis Unterkante Einfüllstutzen.

Eigenmächtige Veränderungen und Manipulationen an der Maschine führen zum sofortigen Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche.

Betrieb der Maschine nur bei ausreichenden Lichtverhältnissen, nach Einbruch der Dämmerung sollten Sie nicht mehr arbeiten.

Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten mit der Maschine verboten!

Während dem Betanken ist Feuer, offenes Licht sowie Rauchen verboten.

Betanken bei laufendem Motor bzw. wenn Maschinenteile noch heiß sind, ist strengstens verboten.

Betanken nur im Freien bzw. in gut durchlüfteten Bereichen.

Verschütteten Treibstoff sofort wegwischen.

Treibstoff ist hochentzündlich!

Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.

Dritte Personen, insbesondere Kinder, und nicht eingeschulte Personen sind von de Arbeitsumgebung fern zu halten!

Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen sicheren STAND beim Arbeiten!

Besondere Vorsicht ist bei Richtungswechseln geboten!

Das Arbeiten bei Regen/Schnee und sonstigem rutschigen Untergrund ist verboten.

Rutschen/ Stolpern/Fallen sind eine Hauptursache für schwere oder tödliche Verle zungen. Passen Sie auf unebene oder rutschige Arbeitsflächen auf.

Verbrennungsgefahr! Während dem Betrieb strömen heiße Abgase aus und Maschinen-teile wie etwa Vergaser und Motor werden heiß.

Erstickungsgefahr! Der Verbrennungsmotor erzeugt während dem Betrieb giftige Abgase. Diese Gase können geruchlos und unsichtbar sein. Den Motor niemals in geschlossenen oder schlecht belüfteten Räumen laufen lassen.

Die Maschine darf nur im Freien betrieben werden. Die Maschine darf erst dann eingelagert werden, wenn alle Komponenten vollständig abgekühlt sind!

Allgemeine Nutzungsbedingungen.

Diese Maschine ist ausschließlich zum Schneiden von Echtrasen zu verwenden (kein Kunstrasen). Benutzen Sie den Rasenmäher niemals für andere Zwecke. Jede andere Verwendung kann Gefahr für Ihre Sicherheit bedeuten und zu Schäden an dem Mäher führen.

Personen unter 16 Jahren und solche, die nicht vertraut sind mit der Bedienungsanleitung sollten den Rasenmäher nicht verwenden.

Der Benutzer ist verantwortlich für die Sicherheit anderer Personen im Arbeitsbereich. Halten Sie Kinder und Haustiere in einem sicheren Abstand während der Rasenmäher in Betrieb ist.

Vor dem Mähen entfernen Sie alle Fremdkörper vom Rasen, die von der Maschine weggeschleudert werden könnten, achten Sie trotzdem auf eventuelle Fremdkörper, die Sie übersehen haben könnten.

6.1 Restrisiken

Gefahr durch Lärm:

Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.

Gefahr durch die Arbeitsumgebung:

Achten Sie auf Steine und andere Hindernisse.

Gefahr für die Hände bzw. Finger:

Greifen Sie während dem Betrieb nie in den Mähapparat. Schwerste Schnittverletzungsgefahr mit möglicher Todesfolge!

Verletzungsgefahr durch erfassen von Schnüren, Drähten oder aber Bekleidung wie abstehende Hosenbeine oder Schnürsenkel durch die Mähmesser!

Arbeitsumgebung nach Fremdkörpern absuchen. Hose in Sicherheitsschuhe stecken. Keine losen Schnürsenkel!

Verbrennungsgefahr bei Kontakt mit heißen Maschinenkomponenten, insbesondere des Auspuffs.

Gesundheitliche Beeinträchtigung durch Vibration: Längeres Arbeiten mit der Maschine kann trotz Vibrationsdämpfung des Führungsholmes zu Gelenkschädigung führen. Tragen Sie vibrationsabsorbierende Schutzhandschuhe und legen Sie regelmäßig Betriebspausen ein.

Verletzungsgefahr durch herausgeschleuderte Steine oder Erdreich während dem Mähbetrieb. Halten Sie andere Personen von der Arbeitsumgebung fern und tragen Sie die vorgeschriebene Schutzausrüstung.

Elektrischer Schlag: bei laufendem Motor kann es bei Berührung des Zündsteckers zu einem elektrischen Schlag kommen.

Durch Einhaltung aller Sicherheitsvorschriften können diese Restgefahren auf ein Minimum reduziert werden!

7 MONTAGE

Hinweis: Beim Auf- und Zusammenklappen des Führungsholm ist besonders auf knickfreien Verlauf der Bowdenzüge zu achten.

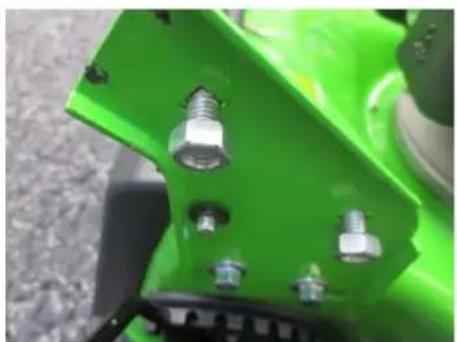

7.1 Zusammen- und Anbau des Führungsholms

Schutzfolie von Führungsholm entfernen. Umgelenkt mit 2 Sterngriffschrauben beidseitig festziehen.

Am Fahrgestell beidseitig die vormontierten 2 Muttern mit 2 Schrauben entfernen. (Abb. 1)

Führungsholm anbringen und befestigen Sie den unteren Teil beidseitig mit 2 Schrauben (Abb. 2) am Fahrgestell des Mähers.

7.2 Seilzug-Startergriff in Seilführung

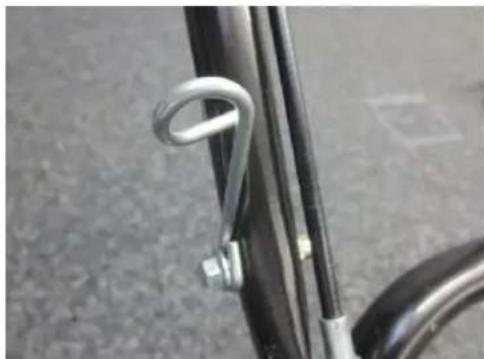

Lösen Sie die Motorbremse, indem Sie den Motorbremsbügel (2) zum Holm drücken. Bringen Sie den Seilzug-Startergriff in die am Holm-Oberteil vorgesehene Seilführung (Bild 3/4).

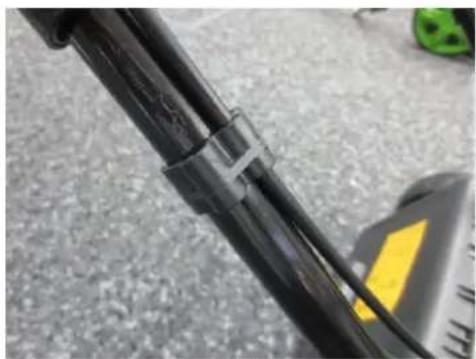

Sichern Sie die Bowdenzüge mit den 2 Kunststoffösen links und rechts unten am Führungsholm. (Bild 5/6)

7.3 Zusammenbau des Grasfangbehälters

Montage Haltegriff nur bei ZI-BRM40 und ZI-BRM60

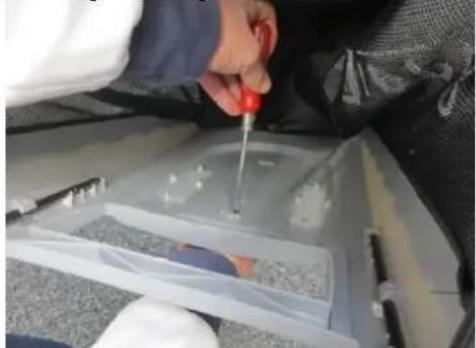

Haltegriff am Grasfangbehälter mit 4 mitgelieferten Schrauben an der Innenseite (Abb. 7) des Grasfangbehälter mit Sternschraubenzieher anschrauben (Abb. 8)

7.4 Anbringen des Grasfangbehälters

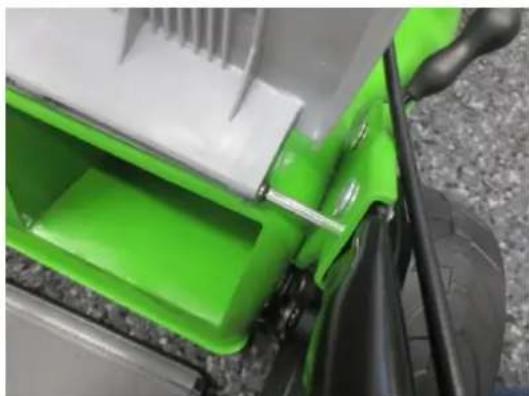

Hochziehen des Grasfangschutzdeckels (Abb. 9) und Anbringen des Grasfangbehälters durch beidseitig seitliches Einhängen am Grasfangschutzdeckel auf Rundstab. (Abb. 10)

Um mit dem Grasauffangbehälter zu mähen, entfernen Sie den Mulchkeil und befestigen Sie den Auffangbehälter

Entfernen des Mulchkeils:

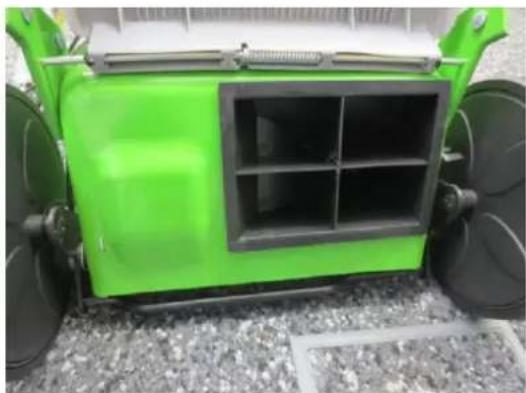

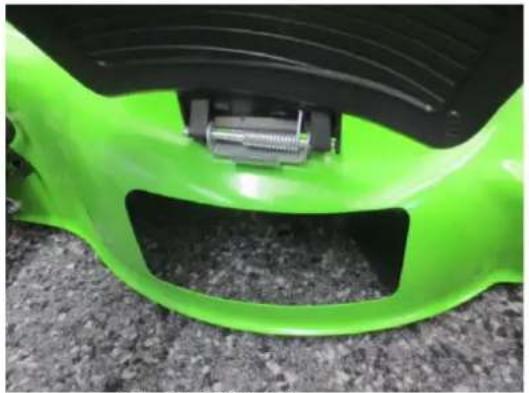

Hinweis: Nur durchführen mit angehaltenem Motor und vollständigem Stillstand des Schneidemessers!

Heben Sie die hintere Auswurfklappe (Abb. 11) und entfernen Sie den Mulchkeil indem Sie ihn an der Einkerbung lösen und entfernen. (Abb. 12)

Wichtig: Umweltfreundliches bleifreies Normalbenzin kann bedenkenlos verwendet werden.

• Tanken Sie nur die empfohlenen Kraftstoff-Sorten.
• Vor dem Tanken Maschine abkühlen lassen.
• Umgebung des Einfüllbereichs gut säubern, Tankverschluss abschrauben und Kraftstoff bis zur Unterkante des Einfüllstutzens einfüllen. Tankverschluss wieder gut festschrauben.

Sorgen Sie dafür, dass Staub, Ver- unreinigungen und Wasser nicht in den Benzintank eindringen können.

Schrauben Sie den Tankdeckel nach dem Auftanken wieder ganz fest zu.

Bild 13

Hinweis: Kraftstoffe können lösungsmittelähnliche Substanzen enthalten.

• Haut- und Augenkontakt mit Mineralöl Produkten vermeiden.
• Beim Betanken Handschuhe tragen.
• Kraftstoffdämpfe nicht einatmen.
• Kraftstoff für Kinder unzugänglich aufbewahren

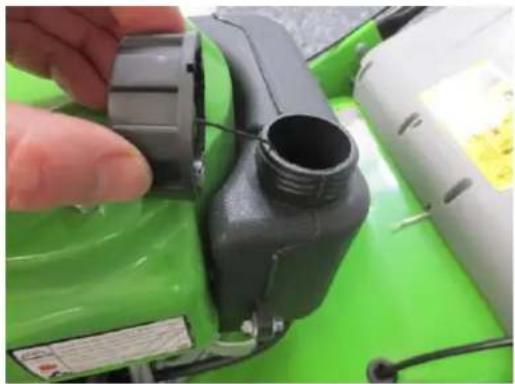

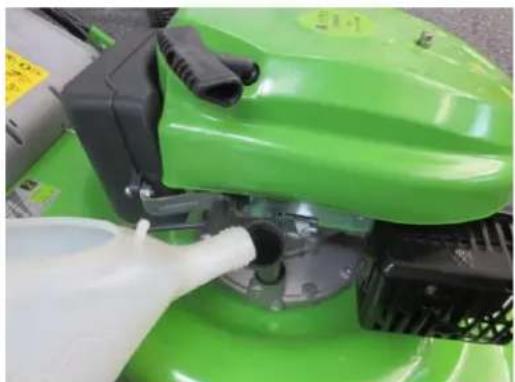

7.6 Öl auffüllen

Füllen Sie Öl (SAE 30 oder 10W-30) in den Motor. ca. 0,6 L (Abb.14)

Messen Sie dazwischen durch einsetzen des Messstab -ohne festdrehen- zwischen der oberen max und unteren min Markierung (Abb. 15). Achtung: nicht überfüllen.

Ihr Motor wird ohne Öl geliefert:

Füllen Sie 0,6 Liter Öl ein, bevor Sie den Motor starten!

ACHT UN G

ABSCHLIESSEND PRÜFEN SIE JEDE MUTTER UND JEDE SCHRAUBE AUF ABSOLUT FESTEN SITZ!

WÄHREND DEM BETRIEB VIBRIERT DIE MASCHINE STARK, NICHT FEST ANGEZOGENE SCHRAUBEN KÖNNEN SICH LÖSEN UND VERLOREN GEHEN UND ZU GEFÄHRLICHEN SITUATIONEN FÜHREN!

7.7 Vor Inbebtriebnahme

SICHERHEITSMASSNAHMEN

• Rasenmäher darf nur mit korrekt montierten Grasfangbehälter oder Seitenauswurf gestartet werden.
• Schalten Sie den Motor ab, bevor Sie die Schnitthöhe verstellen oder ehe Sie den Grasfangbehälter leeren.
• Bringen Sie Ihre Hände oder Füße niemals unter den Rasenmäher oder unter den Bereich des Grasauswurfs.
• Entfernen Sie, bevor Sie mit dem Mähen beginnen, bitte alle Fremdgegenstände aus dem Arbeitsbereich, die vom, Gerät weggeschleudert werden könnten. Abb. F
• Achten Sie darauf, dass Kinder, umstehende Personen und Haustiere stets einen Sicherheitsabstand zu dem im Betrieb befindlichen Gerät einhalten.
• Heben Sie Ihren Rasenmäher niemals an, während Sie den Motor starten.

ACHT U N G

Sämtliche Arbeiten sind bei stillstehendem Motor und vollständigem Stillstand des Schneidemessers sowie entfernten Zündkerzenstecker durchzuführen!

8 BEDIENUNG

8.1 Motor Starten / Stoppen

Starten Sie den Motor, wenn Sie Ihren Rasenmäher vorschriftsmäßig montiert haben:

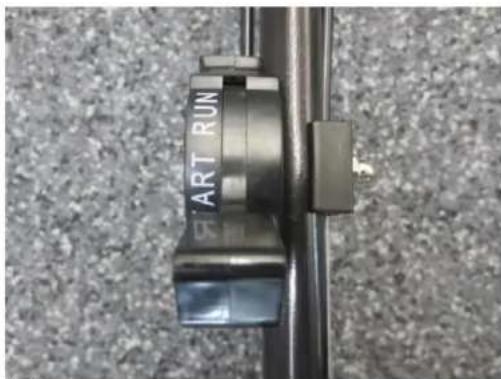

Bringen Sie den Gas-Hebel auf die START Position. (Abb. 16)

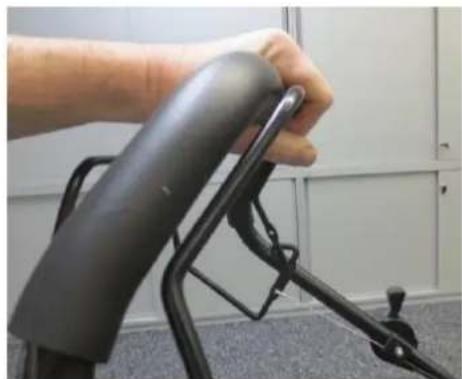

Ziehen Sie den Motorbremsbügel (2) an den Führungsholm (Abb. 17). Ziehen Sie den Seilzug-Startergriff (9) bis zu einem fühlbaren Widerstand heraus und ziehen dann zügig durch.

Führen Sie den Seilzug-Startergriff langsam in die Seilführung zurück sobald der Motor an- springt.

Stellen Sie den Hebel nach Motorlauf auf Position RUN.

Lassen Sie den Motorbremsbügel (2) los um den Motor und die Klinge zu stoppen

WARNUNG! Halten Sie Hände und Füße von den rotierenden Teile weg.

8.2 Höheneinstellung

ACHTUNG: Machen Sie zu keiner Zeit Änderungen an der Einstellung des Rasenmähers, ohne vorher den Motor abzustellen.

Ihr Mäher ist mit einer zentralen Höheneinstellung ausgerüstet welche 8 verschiedene Höhen-einstellungen von ca. 20 – 60 mm anbietet.

Schalten Sie den Motor aus und warten Sie vor dem Wechsel der Schnitthöhe bis sich die rotierenden Teile nicht mehr drehen.

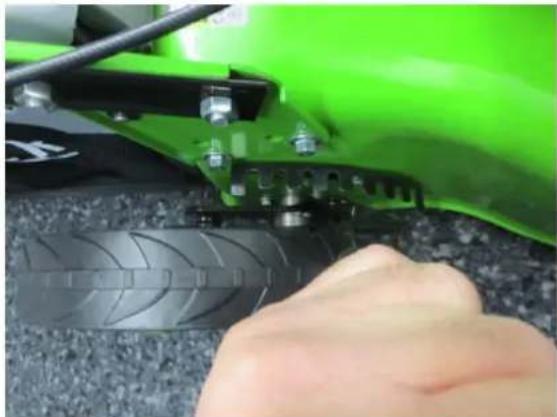

Um die Schnitthöhe zu ändern, drücken Sie den Einstellhebel in Richtung des Rades. Drehen nach links verringert die Schnitthöhe, drehen nach rechts vergrößert die Schnitthöhe (Abb. 12). Alle Räder werden in der gleichen Höhe des Schnittes sein.

Hinweis: Die Schnitthöhe ist so zu wählen, dass das Messer bei Bodenunebenheiten den Boden nicht berührt! Das Mähen auf niederster Schnitthöheneinstellung sollte nur auf ebenen und planen Rasenflächen durchgeführt werden.

8.3 Selbstfahrfunktion / automatischer Radantrieb

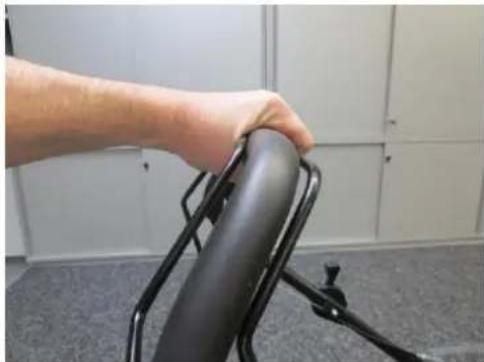

Drücken Sie den Radantrieb-Steuerhebel (8) zum Führungsholm (Abb. 13) und der Rasenmäher wird sich bei laufendem Motor automatisch mit etwa 3,0 km/h vorwärts bewegen. Lassen Sie den Radantrieb-Steuerhebel los bis der Rasenmäher nicht mehr selbstständig vorwärts fährt.

8.4 Grasfangbehälter

Mit Entleeren und Reinigen des Grasfangbehälters stellen Sie sicher, dass das Maschenwerk belüftet wird.

Leeren des Grasfangbehälters vor dem Füllen bis Maximum (bei 50-70% Anteil) und es wird das Einsammeln von Rasen und Gras verbessern.

8.5 ZI-RBM 60

Funktionsbeschreibung 3 IN 1 FUNKTION (Mulchbeseitigung, seitlicher Auswurf und rückseitiger Auswurf)

Dieser Rasenmäher kann für seine verschiedenen Funktionen, je nach Anwendungszweck umgerüstet werden:

Vom Rasenmäher mit Heckauswurf zu:

1. einem Mulchmäher oder zu
2. einem Rasenmäher mit seitlichem Auswurf

Mähen mit dem Grasauffangbehälter – rückseitiger Auswurf ( siehe 3.4.1)

8.5.1 Umrüstung zum Mulchmäher

Hinweis: Nur durchführen mit angehaltenem Motor und vollständigem Stillstand des Schneidemessers!

Heben Sie die Auswurfklappe und entfernen Sie den Grasauffangbehälter.

Schieben Sie den Mulchkeil in die dafür vorgesehene Öffnung. Schieben Sie diesen in die Öffnung.

(Abb. 11 / 12)

Schließen Sie die Auswurfklappe wieder.

8.5.2 Änderung zum Mäher mit seitlichem Auswurf

Hinweis: Nur durchführen mit angehaltenem Motor und vollständigem Stillstand des Schneidemessers!

Heben Sie die Auswurfklappe und entfernen Sie den Grasauffangbehälter.

Montieren Sie den Mulchkeil in die hintere Auswurfsöffnung (s. Umrüstung zum Mulchmäher)

Heben Sie die Seitenklappe für den seitlichen Auswurf (Abb 13). Montieren Sie die Seitenaus-wurfführung an der Halterung der Klappe. (Abb. 14)

Senken Sie die Seitenklappe – die Klappe fixiert nun auf den Seitenauswurf

Was ist mulchen?

Beim Mulchen wird das Gras oder Laub in einem Arbeitsschritt geschnitten, dann fein gehackt und anschließend als natürlicher Dünger wieder ausgeworfen.

Tipps zum Mulch-Mähen:

• Regelmäßiges Zurückschneiden auf max. 2 cm (von 6 cm bis 4 cm hohem Gras)
• das Mähmesser sollte möglichst scharf sein
• mähen Sie kein nasses Gras
• Stellen Sie die max. Motorgeschwindigkeit ein
• Bewegen Sie den Rasenmäher nur im Schritttempo
• Reinigen Sie regelmäßig den Mulchkeil, das Gehäuseinnere und das Mähmesser.

9 PFLEGE UND WARTUNG

ACHT UN G

Keine Reinigung, Instandhaltung, Prüfung bei eingeschalteter Maschine!

Daher gilt: Vor Wartungsarbeiten Maschine ausschalten und abkühlen lassen!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen. Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden!

In regelmäßigen Abständen sollten Sie auch die Bolzen und Schrauben auf festen Sitz überprüfen. Abgenutzte oder schlecht angezogene Muttern und Bolzen können zu gravierenden Schäden am Motor oder dem Rahmen führen

Lagern Sie den Rasenmäher nie mit befülltem Tank oder Benzinkanister in einem geschlossenen Raum, wo Benzingase entweichen können und eine hohe Temperatur erreichen können und dann entflammen. Lassen Sie dem

Motor die Möglichkeit abzukühlen, bevor Sie den Rasenmäher lagern.

Um das Risiko von Feuer zu verringern, reinigen Sie den Rasenmäher, vor allem den Motor, den Auspuff und den Benzintank. Entfernen Sie alle Grasrückstände, Blätter oder Fettrückstände.

Prüfen Sie regelmäßig den Zustand der Prallplatte und des Grasfängers.

Ersetzen Sie diese Teile, falls Sie beschädigt sind.

Vor der Einwinterung des Mähers sollten Sie das Öl wechseln

Prüfen Sie regelmäßig den Ölstand und fügen Sie, falls nötig, Öl hinzu.

Überprüfen Sie häufig den Rasenmäher und stellen Sie sicher dass jegliche

Grasrückstände unter der Abdeckung entfernt sind.

Fetten Sie regelmäßig die Radachse und die Lager.

Prüfen Sie das Schneidemesser oft, um einen sauberen Schnitt zu gewährleisten. Das Schneidemesser sollte immer scharf und gut ausbalanciert sein (keine Unwuchten).

Wenn das Schneidemesser auf ein Hindernis trifft, stoppen Sie den Rasenmäher.

9.1 Ölstand kontrollieren

Rasenmäher mit allen Rädern auf exakt horizontalen Boden stellen.

Öltankverschluss (12) durch Linksdrehung abschrauben und Messstab abwischen.

Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben.

Messstab herausziehen und in waagrechter Stellung den Ölstand ablesen. Der Ölspiegel muss sich zwischen der Maximum- und Minimum-Marke befinden. (siehe 3.6)

9.2 Wartung des Luftfilters

Hinweis: Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle, besonders in staubiger Atmosphäre ist daher unerlässlich!

Achtung: Luftfilter-Elemente nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Brand- oder Explosionsgefahr!

Lassen Sie den Motor nicht ohne sein Luftfilter laufen: Dabei dringt Staub über den Vergaser ein und verursacht frühzeitige Abnutzung

9.3 Beschädigte Messer

HINWEIS: Tragen Sie dicke Handschuhe für die Befestigung und das Schärfen des Schneidemessers. Prüfen Sie, dass das Schneidemesser immer gut ausbalanciert ist.

Wenn das Messer trotz aller Vorsicht auf Fremdkörper/Hindernisse gestoßen ist, zuerst den Motor abstellen und Kerzenstecker abziehen. Wenn das Messer stillsteht, wird der Mäher hochgekantet und das Messer

nach möglichen Schäden überprüft.

Deformierte bzw. verbogene Messer dürfen nicht wieder ausgerichtet werden.

Beschädigte Teile sind sofort auszutauschen. Nach dem Auffahren auf ein Hindernis muss der Mäher in einer autorisierten Fachwerkstatt überprüft werden. Bereits vor Gebrauch sicherstellen, dass Messer und Messerbefestigung nicht beschädigt sind. Falls erforderlich, solche Teile auswechseln oder überprüfen lassen. Niemals mit einem unwuchtigen Messer arbeiten - dies verursacht Vibrationen und hat weitere Beschädigungen zur Folge.

9.4 Wechseln des Messers

Beim Wechseln des Schneidemessers sind zum Schutz der Hände geeignete Handschuhe zu tragen. Vorher ist der Zündkerzenstecker abzuziehen.

Verwenden Sie zur Hilfe einen Haltestift als Blockiereinrichtung für das Messer. Die Messer-Befestigungsschraube hat normales Rechtsgewinde. Zum Lösen dieser Schraube verwenden Sie am besten einen Steckschlüssel 17 mm.

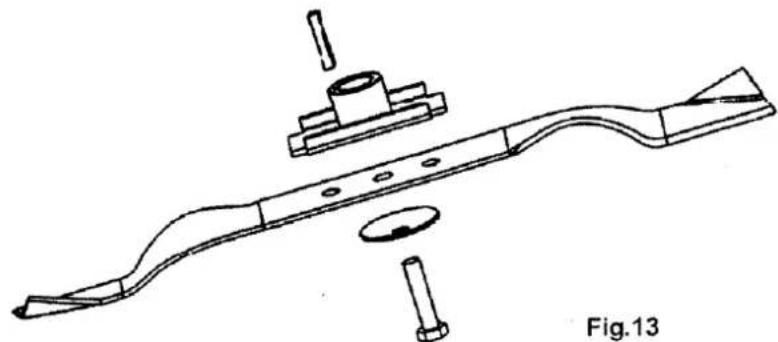

Achten Sie beim Wiederzusammenbau der Rutschkupplung genau auf die Reihenfolge, in der diese Teile vorher montiert waren (Fig. 13).

Die Messerschraube ist mit dem vorgegebenen Anzugsmoment von 45 Nm zu befestigen Stellen Sie sicher, dass die Schneidekanten in die Richtung zeigen, in die auch der Motor sich dreht.

Beim Wechseln dürfen Sie nur Schneidemesser verwenden, die in Qualität und Abmessung dem original beigefügtem Schneidemesser entsprechen.

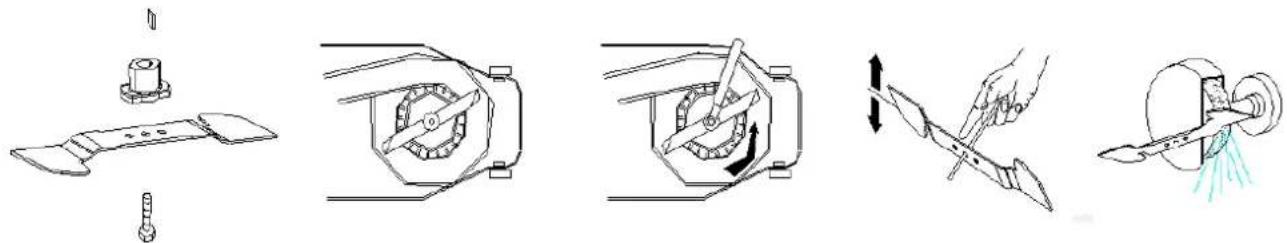

9.5 Messer schärfen

Hinweis: Um sauber damit arbeiten zu können, sollten Sie es in regelmäßigen Abständen schärfen. (ca. nach 25 Arbeitstunden)

Die Messerschneiden können mit einer Metallfeile nachgeschärft werden.

Noch besser ist ein Nachschärfen/Nachschleifen in der Kundendienst-Werkstatt. Dort wird auch besonders darauf geachtet, daß von jeder Messerseite gleichviel abgeschliffen wird, damit keine Unwucht entsteht.

Das Nachschleifen der Schneidekante darf nur bis zu der eingeprägten Markierung erfolgen.

Nutzen Sie nur originale Ersatzteile. Ersatzteile von minderer Qualität können ernsthafte Schäden am Gerät verursachen und sich evtl. auch nachteilig auf Ihre Sicherheit auswirken. Kontaktieren Sie bitte Ihren Verkäufer für alle benötigten Ersatzteile.

Fehler	Mögliche Ursache	Behebung
Motor startet nicht	Ist der Bremsbügel zum Holm gedrückt/gezogen?Ist der Regulierhebel in der richtigen Stellung?Ist der Bowdenzug/die Motorbremse richtig eingestellt?Zündkerze oder Kerzenstecker defektKraftstofftank leer"	Bremsbügel drücken/ziehenrichtige Einstellung wählenrichtige Einstellung prüfenZündkerze reinigen bzw. erneuernKraftstoff einfüllen
Unruhiger Lauf, starkes Vibrieren des Gerätes	Schrauben am Motor oder am Mähergehäuse lose-Messerbefestigung lose-Messer unwuchtig oder schadhaft-Rutschkupplung eingelaufen	Schrauben nachziehenMesserbefestigung prüfenMesser auswuchten oder ersetzenevtl. Reibscheiben auswechseln (paarweise
Motor läuft unregelmäßig	Luftfilter verschmutztGasbowdenzug geknicktZündkerze verrußt	Luftfilter reinigen oder ersetzenGasbowdenzug einstellen oder ersetzenZündkerze reinigen
Schlechte Schnitte, unsauber	Fremdmaterial, Gras um das Blatt gewickeltZu hohes GrasStumpfes BlattMotordrehzahl zu gering	Entfernen Sie MaterialSchnitthöhe richtig einstellenWechseln Sie das BlattRegulierhebel auf max. stellen
Mäher sammelt schlecht	Motordrehzahl zu geringzu niedrige Schnitthöhe bei zu hohem GrasMesser verbraucht bzw. abgenutztGewebe vom Grasfangbehälter verstopft	Regulierhebel auf max. stellenSchnitthöhe richtig einstellenMesser austauschenGrasfangbehälter reinigen bzw. aus-tauschen

11 PREFACE

Dear Customer!

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel [phone] - 700

Fax [phone] - 720

[e-mail]

12 TECHNIC

12.1 Controls

Schließen Sie die Auswurfklappe wieder. Lift the chute deflector and remove the grass collection container.

19.1 Ersatzteilbestellung

Mit Zipper-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, dass Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

19.2 Spare parts order

Tel.: [phone]; Fax.: [phone]

www.zipper-maschinen.at

[e-mail]

Bezeichnung / name

Benzinrasenmäher / Gasoline lawn mower

Type / model

ZI-BRM35, ZI-BRM40, ZI-BRM60

EG-Richtlinie / EC-directive(s)

2006/42/EG

2004/108/EG

2000/14/EG

2004/26/EG

Angewandte Normen / applicable Stanards

EN 836:+A1+A2+A3+AC; EN ISO 14982; EN ISO 3744;

EN ISO 11094

Hiermit erklären wir, dass die oben genannte Maschine den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.

Grieskrichen, 12.04.2013

Ort / Datum

Erich Humer (Geschäftsführer)

21 GEWÄHRLEISTUNG

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

22 WARRANTY GUIDELINES

1.) Warranty:
