BEDIENUNGSANLEITUNG SPK5019 Manta

WICHTIGSTE SICHERHEITSANGABEN

Lesen Sie sich bitte die vorliegende Bedienungsanleitung vor dem ersten Gebrauch des Geräts aufmerksam durch. Beachten Sie bitte die Anweisungen für den sicheren Gebrauch und bewahren Sie die Bedienungsanleitung auf, um auch in der Zukunft darauf zurückgreifen zu können.

1. Absicherung des Versorgungskabels: Vergewissern Sie sich, dass sich das Versorgungskabel nicht in einem Durchgangsbereich befindet oder durch keine schweren Gegenstände zugedrückt ist. Achten Sie besonders auf den Stecker, das Kabel, sowie auch auf die Versorgungsbuche am Gerät. Ziehen Sie niemals am Versorgungskabel des Geräts.
2. Lüftung: Um die Überhitzung des Geräts zu vermeiden, sollte es an einem lufgen Ort platziert werden. Das Gerät DARF NICHT zugedeckt werden und es dürfen keine Gegenstände darauf abgestellt werden. Der Abstand zwischen dem Gerät und der Wand sollte mindestens 10 cm betragen. Das Gerät DARF NICHT auf Be, Sofa, Teppich oder an einem anderen Luftzufuhr einschränkenden Ort platziert werden.
3. Demontage des Geräts: es DÜRFEN KEINE Elemente des Geräts demonert werden. Bei Berührung von inneren Komponenten des Geräts besteht Stromschlaggefahr.
4. Beunruhigender Geruch: Setzt das Gerät einen beunruhigenden Geruch frei, dann trennen Sie es sofort von der Netzsteckdose. Es darf nicht wieder eingeschaltet werden, bevor es von einem qualifizierten Fachmanns eines Servicecenters repariert worden ist.
5. Achtung: das Gerät wird mit Strom mit einer Spannung und Frequenz von: 100–240V, 50–60 Hz versorgt.
6. Achtung: Das Gerät niemals darf niemals dem Kontakt mit Flüssigkeiten ausgesetzt oder in der Nähe von Wassergefäßen platziert werden.

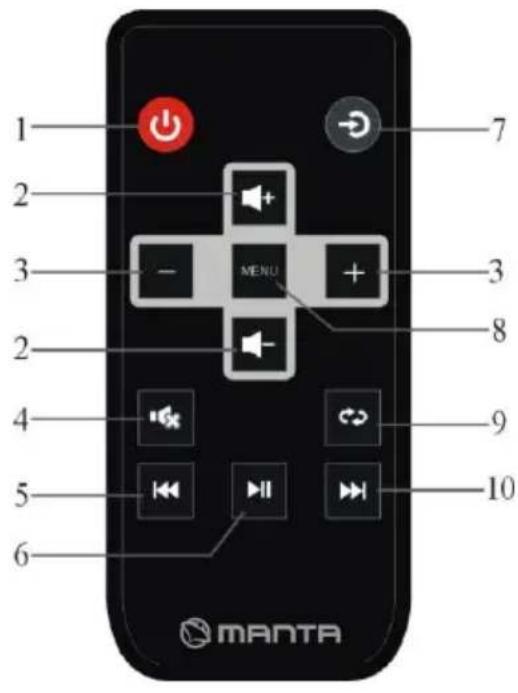

BESCHREIBUNG DER FERNBEDIENUNGSFUNKTIONEN

1 2 3 MENU 7 3 8 4 5 6 mANTA 9 10

1. Wachen
2. Lautstärke des Geräts +/-
3. Menüwahltaste -/+
4. Stummtaste
5. Vorheriger/VOL-
6. Wiedergabe/Pause
7. Eingangssignaltaste
8. Menüwahltaste
   9.Wiederholtaste
9. Nächster/VOL+

Reichweite der Fernbedienung Infrarotsensor

Zwischen der Fernbedienung und dem Gerät sollten sich keine größeren Objekte befinden

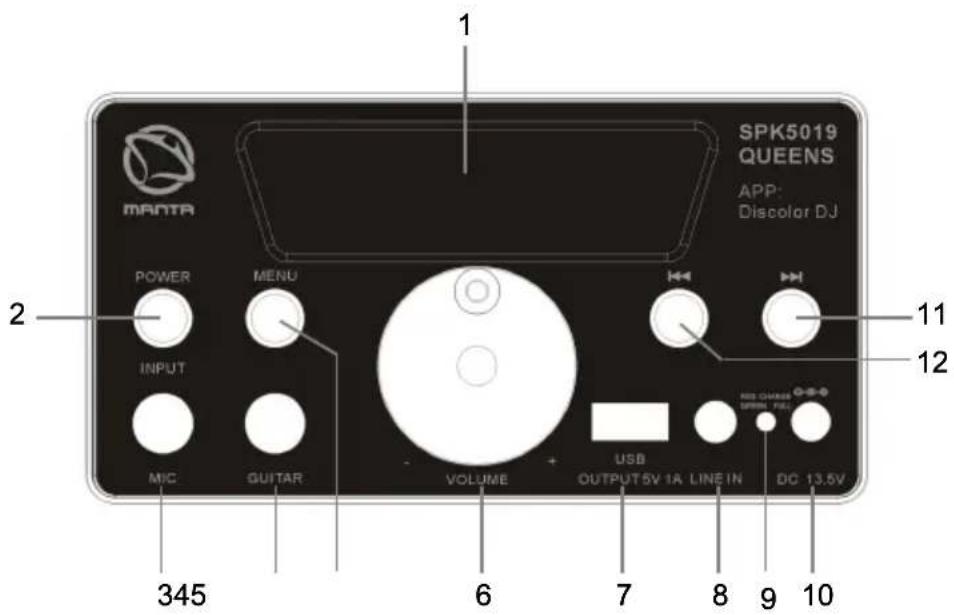

BESCHREIBUNG VON FUNKTIONEN DES BEDIENPULTS

SPK5019 QUEENS APP: Discolor DJ MANTRA POWER MENU INPUT MIC GUITAR VOLUME USB OUTPUT5V 1A LINE IN DC 13.5V 345 6 7 8 9 10 11 12

1. LED-Display
2. POWER/INPUT: Umschalter

STROMVERSORGUNG/USB/LINE-EINGANG/BLUETOOTH/FM

1. MIC: Mikrofoneingang
2. GUITAR: Gitarreneingang
3. Menüwahltaste
4. VOLUME-/+: Lautstärkeeinstellung des Geräts.
5. USB: USB-Eingang. Beim Anschließen von Geräten ist insbesondere auf die gegenseitige Lage des Steckers und der Buchse zu achten. Ladegerät USB 5V 1A.
6. Line-Eingang
7. LED -Diode

ROTES Licht signalisiert laufenden Ladevorgang des Geräts.

GRÜNES Licht signalisiert, dass das Gerät vollständig geladen worden ist.

1. DC 13,5V Interface
2. Nächster Titel
3. Vorheriger Titel

HAUPTVORGÄNGE

1. Einschalten des Geräts

Halten Sie die STANDBY-Taste auf dem Bedienpult/der Fernbedienung einige Sekunden lang gedrückt, das Gerät schaltet ein und die LED-Diode geht an.

Bendet sich das Gerät über längere Zeit im Wartebetrieb (STANDBY), dann

schaltet es automatisch ab. Um das Gerät wieder einzuschalten, drücken Sie auf die STANDBY-Taste auf dem Bedienpult/auf der Fernbedienung.

2. Wahl des Eingangsmodus

Um den Eingangsmodus auszuwählen, drücken Sie auf die

Eingangsmoduswahltaste auf der Fernbedienung oder auf die Signaleingangstaste auf dem vorderen Bedienpult.

3. Gerät stumm schalten

Um das Gerät stumm zu schalten, drücken Sie einmal auf die Stummtaste auf der Fernbedienung. Um die Austastung auszuschalten, drücken Sie wiederholt auf die Taste.

4. Lautstärkeanpassung auf der Fernbedienung

Drücken Sie die VOL +/- Taste auf der Fernbedienung, um die Lautstärke des Geräts anzupassen.

5. Lautstärkeanpassung am Gerät

Drehen Sie den Drehknopf nach links, um die Lautstärke zu reduzieren oder nach rechts, um sie zu erhöhen.

6. Menü-Wahl

Drücken Sie auf die MENU-Taste auf dem Bedienpult oder auf der Fernbedienung, um TB,1U,2U,DL, EC,BO,BA auszuwählen (insgesamt 7 Optionen), und anschließend auf die VOLUME +/- Taste, um eine Option auszuwählen. (TB = Höhen, 1 HE = Lautstärke des Mikrofons, = 2U die Lautstärke der Gitarre, DL = Verzögerung, EC = Echo, BO = Modus Licht, BA = Bass).

7. Wiederholen

Drücken Sie beim Wiedergeben einmal auf die Wiederholtaste auf der Fernbedienung, um den aktuell wiedergegebenen Titel zu wiederholen. Um das Wiederholen auszuschalten, drücken Sie nochmals die Wiederholtaste.

8. PREV/NEXT (vorheriger/nächster)

Über die PREV/NEXT Tasten können konkrete Titeln aus der Wiedergabeliste ausgewählt werden.

9. USB-Ladegerät

Ausgangsleistung des USB-Ladegeräts für Mobiltelefone beträgt 5V 1A.

Bedienung des Radios

A. Drücken Sie auf die MENU-Taste auf dem Bedienpult und halten Sie die Taste gedrückt, um den Modus des automatischen Bandscannens zu betägen.
B. Halten Sie die PLAY/PAUSE Taste auf der Fernbedienung einige Sekunden lang gedrückt, und das Gerät wechselt zum Modus des automatischen Bandscannens.
Um das Scannen zu anzuhalten, drücken Sie kurz auf die PLAY/PAUSE Taste.
Beim Bandscannen können die Einstellungen der Antenne zur Erzielung der bestmöglichen Empfangsqualität geändert werden.

Bluetooth:

Drücken Sie auf die INPUT-Taste auf dem Bedienpult oder auf der Fernbedienung, um den Bluetooth-Modus zu wählen. Gehen Sie gleichzeitig in die Bluetooth-Einstellungen des Telefons, Tablets oder eines anderen Audiogeräts mit der Bluetooth-Technologie und wählen Sie „SPK5019“. Die beiden Geräte stellen eine Verbindung via Bluetooth her. Um Das Gerät über ein Telefon, Tablet, u. Ä. zu steuern, laden Sie die „Discolor DJ“ Applikaon herunter.

Nachdem die Geräte eine Verbindung via Bluetooth hergestellt haben, schalten Sie die „Discolor DJ“ Applikaon am Telefon, Tablet, u. Ä. ein, und drücken Sie anschließend auf die Bluetooth-Taste. Dies ermöglicht das Steuern mit fünf Betriebsmodi des Geräts übers Telefon: Musik, Licht, SD-Karte/USB, Bluetooth und graphischer Equalizer. Um die Applikaon auszuschalten, drücken Sie auf die „Ausgang“ Taste.

Um das Gerät über ein Mobiltelefon zu steuern, muss die „Discolor DJ“ Applikaon heruntergeladen und installiert werden

Nach der Inbetriebnahme der „Discolor DJ“ Applikaon befinden

sich 7 Haupunkonen auf dem Hauptbildschirm:

1. Musikwiedergabe via Bluetooth
2. Einstellen von Farbe, Helligkeit und Beleuchtungsbetriebsmodus
3. Musikwiedergabe von einem USB-Speichersck
4. Einstellungen der Bluetooth-Verbindung
5. Graphischer Equalizer, Einstellungen von Musiklautstärke, Musik und Gitarre.
6. Line-Eingang stumm schalten
7. FM-Radio

(1) Einstellungen der Bluetooth-Verbindung:

Wählen Sie das Icon

, um zum Bildschirm der Einstellungen von Bluetooth-

Verbindungen zu gelangen, wählen Sie anschließend die Opon „Discolor DJ BLE“, um das Gerät mit dem Lautsprecher zu verbinden.

(2) Musikwiedergabe via Bluetooth

Wählen Sie das Icon ^1 , um zum Bildschirm der Musikwiedergabe via Bluetooth zu gelangen. Wählen Sie die Opon „Pick songs to play“, um die Titel zu wählen, die abgespielt werden sollten, bestägen Sie die Wahl anschließend über die

„Done“ Taste, um zum Bildschirm der Musikwiedergabe zurückzukehren.

Während des Musikabspielens können Sie die Wiedergabe anhalten und wieder aufnehmen, zum nächsten oder vorherigen Titel springen, Lautstärke regeln, Wiederholen von Titeln einstellen, sowie die Opon der Zufallswiedergabe von Titeln aus der Liste wählen. Wählen Sie „Back“, um zum Hauptbildschirm zurückzukehren.

(2) Farb-, Helligkeits- und Beleuchtungsmoduseinstellungen

Wählen Sie das Icon , um zum Bildschirm der Beleuchtungseinstellungen zu gelangen. Auf diesem Bildschirm können Sie die über den Lautsprecher ausgestrahlte Farbe wählen und die Beleuchtungshelligkeit anpassen. Um zum Hauptbildschirm zurückzukehren, wählen Sie „Discolor DJ“ in der linken oberen Ecke.

Die „Profiles“ Opon ermöglicht das Einstellen von einem der 12 programmierten Lichtblinkmodi. Um zu den Farb- und Helligkeitseinstellungen zurückzukehren, wählen Sie die „Light“ Opon, die sich in der linken oberen Bildschirmecke befindet.

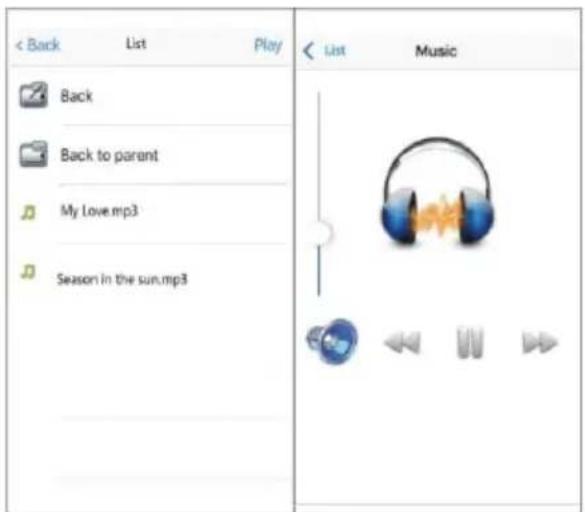

(4) Musikwiedergabe aus einem USB-Stick

Wählen Sie nach dem Anschließen eines USB-Speicherscks an den Lautsprecher

das Icon, um zum Modus der Musikwiedergabe von einem USB-

Speichersck zu wechseln. In dem Modus können Sie die sich auf einem USB-Speichersck befindenden Titel wählen und abspielen. Wählen Sie „Play“, um zum Wiedergabebildschirm zu wechseln, auf dem Wiedergabe und Anhalten von Titeln, Springen zum vorherigen und zum nächsten Titel, sowie auch Lautstärkereglung möglich sind. Wählen Sie die „List“ Opon, um zur Titelliste auf

dem Träger zurückzukehren, wählen Sie „Back“, um zum Hauptbildschirm zurückzukehren.

(5) Grafischer Equalizer, Anpassung von Musiklautstärke, Mikrofon und Gitarre

Wählen Sie das Icon ^1 , um zum Bildschirm der der Toneinstellungen zurückzukehren. Auf diesem Bildschirm ist die Anpassung von Musiklautstärke, Mikrofon und Gitarre, sowie auch die Wahl eines von vier bereits voreingestellten Modi des Soundequalizers: Pop, Classical, Jazz und Rock möglich. Sie können auch die G-Eq Opon wählen, um den grafischen Equalizer in Betrieb zu nehmen, der die Wahl von eigenen Einstellungen ermöglicht.

(6) Line-Eingang stumm schalten

Wählen Sie das Icon , um zum Bildschirm des Line-Eingangs zu gelangen. Das Anklicken des Icons schaltet die Musik leise, ein nochmaliges Anklicken des

Icons schaltet den Ton ein. Wählen Sie die „Back“ Opon, um zum Hauptbildschirm zurückzukehren.

Wählen Sie das Icon 📄, um zum FM-Radiomodus zu gelangen. Klicken Sie die SCAN-Taste an, um die automatische Suche nach Radiosendern zu starten. 🐎 Um die Senderfrequenz präzise einzustellen, drücken Sie Das Verschieben des Schiebers ermöglicht die Wahl von Radiofrequenzen im Bereich 87,5MHz\~108,0MHz.
