Produkttyp	Freisprecheinrichtung fürs Auto
Marke	Eton
Modell	PRX 130
Abmessungen (ca.)	100 x 60 x 20 mm
Gewicht (ca.)	100 g
Stromversorgung	12V Autoladegerät über Zigarettenanzünderbuchse
Bluetooth-Version	4.0
Reichweite (drahtlos)	Bis zu 10 Meter
Akkutyp	Eingebauter wiederaufladbarer Lithium-Ionen-Akku
Gesprächszeit (ca.)	10 Stunden
Standby-Zeit (ca.)	200 Stunden
Hauptfunktionen	Bluetooth-Freisprechen, Musik-Streaming, Geräuschunterdrückung, Sprachassistenten-Unterstützung
Lautsprechertyp	Breitband-Dynamiklautsprecher
Mikrofon	Eingebautes omnidirektionales
Bedienelemente	Multifunktionstaste, Lautstärke auf/ab
Befestigungsmethode	Sonnenblenden-Clip oder Klebepad für Armaturenbrett
Anzeigen	LED für Kopplung, Strom, Akku
Wartung	Mit einem weichen, trockenen Tuch abwischen. Keine Flüssigkeiten verwenden.
Sicherheit	Nicht zerlegen. Vor Feuchtigkeit schützen. Nur das mitgelieferte Ladegerät verwenden.
Ersatzteile / Reparierbarkeit	Keine vom Benutzer wartbaren Teile. Wenden Sie sich für Reparaturen an den Hersteller.
Kompatibilität	Die meisten Bluetooth-fähigen Smartphones

Häufig gestellte Fragen - PRX 130 ETON

Wie koppele ich das PRX 130 mit meinem Telefon?

Schalten Sie das Gerät durch Drücken der Multifunktionstaste ein, bis die LED rot und blau blinkt. Aktivieren Sie Bluetooth auf Ihrem Telefon und wählen Sie 'Eton PRX 130' aus der Liste. Geben Sie bei Aufforderung die PIN 0000 ein.

Kann ich das Gerät während der Nutzung aufladen?

Ja, Sie können das PRX 130 über das mitgelieferte Autoladegerät aufladen und es trotzdem für Anrufe oder Musik nutzen.

Wie stelle ich die Lautstärke ein?

Drücken Sie die Tasten '+' oder '-' am Gerät, um die Lautstärke während eines Anrufs oder der Musikwiedergabe zu erhöhen oder zu verringern.

Warum schaltet sich das Gerät nicht ein?

Stellen Sie sicher, dass das Gerät geladen ist. Schließen Sie es mindestens 30 Minuten an eine Stromquelle an. Wenn immer noch keine Reaktion erfolgt, versuchen Sie einen Reset, indem Sie die Multifunktionstaste 10 Sekunden lang drücken.

Kann ich Anrufe mit Sprachbefehlen annehmen?

Ja, drücken Sie einmal die Multifunktionstaste, um den Sprachassistenten Ihres Telefons (Siri, Google Assistant) für die freihändige Bedienung zu aktivieren.

Wie lösche ich die Liste der gekoppelten Geräte?

Schalten Sie das Gerät aus, drücken und halten Sie die Multifunktionstaste 8 Sekunden lang, bis die LED schnell rot blinkt. Dadurch werden alle gekoppelten Geräte gelöscht.

Kann ich zwei Telefone gleichzeitig verbinden?

Nein, das PRX 130 unterstützt jeweils nur eine aktive Bluetooth-Verbindung. Sie müssen eine Verbindung trennen, bevor Sie eine andere koppeln.

Was ist die beste Montageposition?

Befestigen Sie das Gerät an der Sonnenblende oder verwenden Sie das Klebepad auf dem Armaturenbrett. Achten Sie darauf, dass es leicht erreichbar ist und die Fahrt nicht behindert.

Wie lange dauert eine vollständige Aufladung?

Die Ladezeit beträgt mit dem mitgelieferten Autoladegerät etwa 2 Stunden.

Warum ist die Audioqualität bei Anrufen schlecht?

Überprüfen Sie, ob das Gerät nicht verdeckt ist, und rücken Sie es näher an sich heran. Reduzieren Sie Hintergrundgeräusche und stellen Sie sicher, dass das Mikrofon nicht abgedeckt ist. Wenn das Problem weiterhin besteht, versuchen Sie eine erneute Kopplung.

BEDIENUNGSANLEITUNG PRX 130 ETON

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind eingerahmt hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Hörschäden

Anhaltendes, übermäßiges Ausgesetztsein von Lautstärken über 85 dB kann das Hörvermögen auf Dauer beeinträchtigen. ETON Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu produzieren.

Lautstärke und Fahrerbewußtsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Mißbrauch seiner Produkte entstehen.

Attention !

Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems fest und sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers oder eines Unfalls zu gefährlichen, fliegenden Geschossen werden.

Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder einen teppichbezogenen Boden, bevor Sie sich versichert haben daß darunter keine wichtigen Teile oder Kabel sind. Achten Sie auf Benzin-, Brems-, Ölleitungen und elektrische Kabel bei der Planung für die Montage.

Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahrzeugbatterie, um eventuelle Kurzschlüsse zu verhindern.

Einbauplätze wählen

Für eine einfache Montage benutzen Sie die vorgesehenen Original-Einbauplätze. Diese Wahl bringt erheblich kürzere Montagedauer und beste optische Integration.

Vermeiden Sie Plätze hinter dicken Stoffen. Dies kann, besonders bei Hochtönern, den Klang und die Lautstärke beeinträchtigen.

Einbau der Mittel/Tieftöner

Können Sie den Lautsprecher nicht am Original-Einbauplatz montieren, ist der allgemein meistgenutzte Ort die Türverkleidung.

1. Nach der Wahl des entsprechenden Platzes entfernen Sie vorsichtig die Verkleidung. Versichern Sie sich, daß genügend Einbautiefe vorhanden ist und keine beweglichen Teile (Fenster, Fensterkurbel) in ihrer Funktion behindert werden.

Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden verschiedenste Befestigungsteile die bei der Demontage beschädigt werden können.

1. Schneiden Sie unter Zuhilfenahme der beiliegenden Bohrschablone ein entsprechendes Loch in die Verkleidung und eventuell in das dahinterliegende Karosserieblech und bohren die Löcher für die Befestigungsschrauben. Montieren Sie die Teile wie in Abbildung 1 dargestellt.

Achtung: Sollen zur Montage der Lautsprecher Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

1. Bei der Verwendung von Gittern oder Verkleidungen vor dem Lautsprecher versichern Sie sich, daß genügend Raum für den Weg der Lautsprecher-Membran vorhanden ist. Sollte der Abstand nicht ausreichen, kann die Membran gegen die Verkleidung schlagen und der Lautsprecher dadurch beschädigt werden.

Befestigung der passiven Weiche (Nur CEX 650)

1. Öffnen Sie den Gehäusedeckel wie in Abbildung 2 gezeigt.

2. Bohren Sie unter Zuhilfenahme der geöffneten Weiche zwei Löcher für die Befestigungsschrauben. Schrauben Sie die Weiche fest und

Wichtig: Befestigen Sie die Weiche an einem Ort, der leichten Zugang für den späteren Anschluß und Abgleich ermöglicht.

ELEKTRISCHER ANSCHLUSS

Achten Sie immer darauf, wenn Sie Kabel durch ein Blech verlegen, daß das Kabel durch eine Kunststoffdurchführung geschützt ist und nicht von einer scharfen Blechkante beschädigt werden kann, um Kurzschlüsse und daraus resultierende Schäden am Verstärker oder der Lautsprecher zu vermeiden.

1. Folgen Sie den Anschlußplänen der Abbildungen 3, 4, 5, um das Lautsprechersystem mit Ihrem Autoradio und eventuell mit einem Verstärker zu verbinden. Achten Sie unbedingt auf die Polarität aller Anschlüsse. (+ auf +, - auf -) Die Hochtöner dürfen nur über eine Weiche angeschlossen sein.

2. Nun können Sie die Fahrzeug-Batterie wieder anklemmen und das Lautsprecher-System testen.

Abgleich der passiven Weiche (Nur CEX 650)

Abhängig von Ihrer Anlage können Sie jede Weiche auf drei Wiedergabeeinstellungen abgleichen. Hierfür schließen Sie den +Pol für den Hochtöner an eine der drei Möglichkeiten an. Siehe Abbildung 3.

Achtung: Geben Sie keine Spannung auf die Hochtöner, bevor Sie sie an die passive Weiche angeschlossen zu haben.

Versichern Sie sich, daß jedes Audiogerät abgeschaltet ist, bevor Sie einen Abgleich an der Weiche vornehmen.

MECHANICAL INSTALLATION

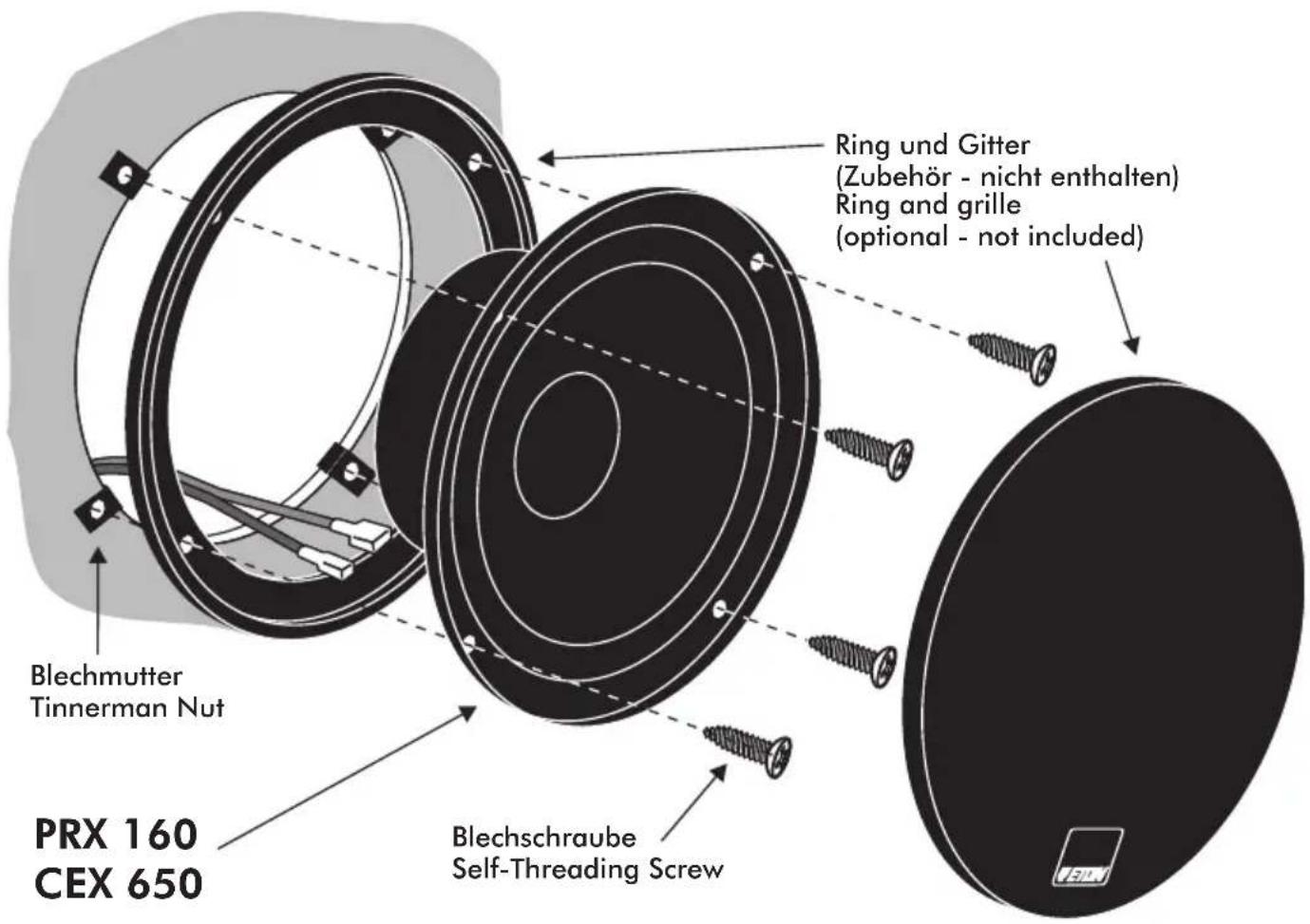

Abbildung 1
Figure 1
Einbau Mittel/Tieftöner Flush mount of Mid/Woofer

Abbildung 2

Figure 2
Montage der Weiche Installing the crossover

Abbildung 3

Figure 3

Anschlußplan für Weiche Wiring diagram crossover

Nur CEX 650

Only CEX 650

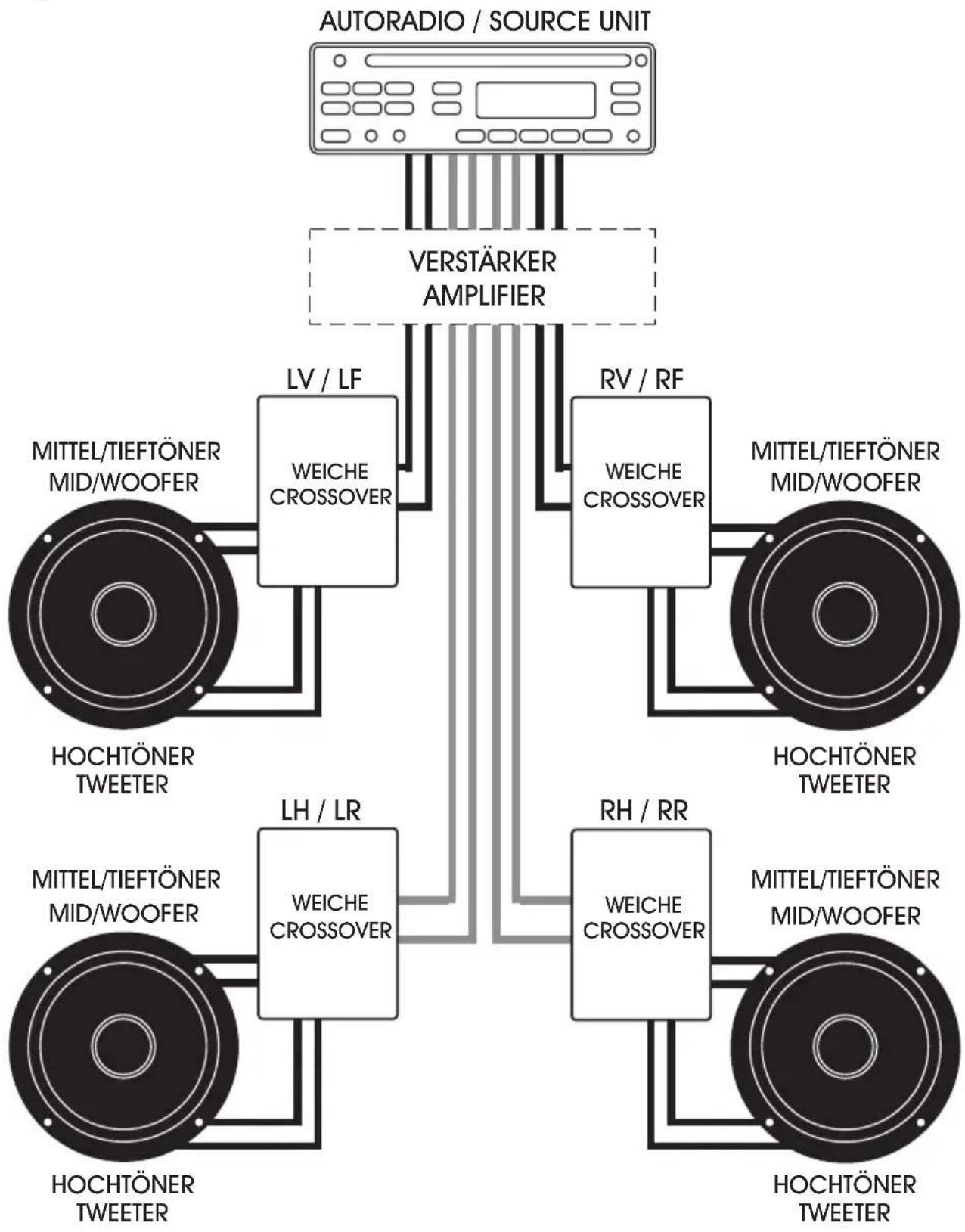

Abbildung 4

Figure 4

Anschlußplan für

2 Kanal

4 Kanal

Wiring diagram for

2-channel

4-channel

Nur CEX 650

Only CEX 650

Abbildung 5

Figure 5

Anschlußplan für

2 Kanal

4 Kanal

Wiring diagram for

2-channel

4-channel

Nur PRX

Only PRX

Technische Daten / Specifications

PRX 130 2-Wege Coax System / 2-Way Coax System

Nennbelastbarbeit / Nominal Power	60 W
Max. Belastbarkeit / Max. Power	100 W
Membran / Cone Material	Papier besch. / Paper coated
Impedanz / Nominal Impedance	4 W
Übertragungsbereich / Frequency Range	48 - 25000 Hz
Trennfrequenz / Crossover Frequency	3500 Hz
Empfindlichkeit / Sensitivity	88 dB
Mittel/Tieftönermaße / Mid/Woofer Dimensions	134 mm ø
	60 mm (depth)

PRX 160 2-Wege Coax System / 2-Way Coax System

Nennbelastbarbeit / Nominal Power	70 W
Max. Belastbarkeit / Max. Power	100 W
Membran / Cone Material	Papier besch. / Paper coated
Impedanz / Nominal Impedance	4 W
Übertragungsbereich / Frequency Range	43 - 25000 Hz
Trennfrequenz / Crossover Frequency	3000 Hz
Empfindlichkeit / Sensitivity	88 dB
Mittel/Tieftönermaße / Mid/Woofer Dimensions	165 mm ø
	65 mm (depth)

CEX 650 2-Wege Coax System / 2-Way Coax System

Nennbelastbarbeit / Nominal Power	70 W
Max. Belastbarkeit / Max. Power	110 W
Membran / Cone Material	Kevlar / Carbon
Impedanz / Nominal Impedance	4 W
Übertragungsbereich / Frequency Range	39 - 25000 Hz
Trennfrequenz / Crossover Frequency	2500 Hz
Empfindlichkeit / Sensitivity	89 dB
Mittel/Tieftönermaße / Mid/Woofer Dimensions	165 mm ø
	65 mm (depth)
