PRX 110 - Freisprecheinrichtung fürs Auto ETON - Kostenlose Bedienungsanleitung

Produkttyp	Freisprecheinrichtung fürs Auto
Marke	ETON
Modell	PRX 110
Abmessungen (ca.)	100 x 60 x 20 mm
Gewicht	ca. 80 g
Stromversorgung	12 V Kfz-Bordnetz über Zigarettenanzünder
Bluetooth-Version	3.0
Reichweite	bis zu 10 m
Freisprechfunktion	Ja, mit Rauschunterdrückung
Musik-Streaming	Ja (A2DP)
Ladezeit	ca. 2 Stunden
Gesprächszeit	bis zu 10 Stunden
Standby-Zeit	bis zu 200 Stunden
Kompatible Geräte	Bluetooth-fähige Mobiltelefone, Tablets
Montage	Lenkradhalterung oder Sonnenblende
Bedienung	Tasten für Annahme/Auflegen, Lautstärkeregelung
Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine Flüssigkeiten verwenden
Lagertemperatur	-20°C bis +60°C
Zertifizierungen	CE, RoHS
Lieferumfang	Freisprecheinrichtung, Halterung, Ladekabel, Bedienungsanleitung

Häufig gestellte Fragen - PRX 110 ETON

Wie koppele ich das PRX 110 mit meinem Telefon?

Schalten Sie die Freisprecheinrichtung ein und aktivieren Sie Bluetooth an Ihrem Telefon. Suchen Sie nach neuen Geräten und wählen Sie PRX 110 aus. Bestätigen Sie den Verbindungscode, falls erforderlich.

Kann ich Musik über das Gerät hören?

Ja, das PRX 110 unterstützt Musik-Streaming über A2DP. Stellen Sie sicher, dass die Bluetooth-Verbindung aktiv ist, und wählen Sie die Freisprecheinrichtung als Audiogerät aus.

Wie lade ich das Gerät auf?

Schließen Sie das mitgelieferte Ladekabel an den Zigarettenanzünder Ihres Autos und das andere Ende an das PRX 110 an. Die Ladezeit beträgt ca. 2 Stunden.

Wie hoch ist die Akkulaufzeit?

Die Gesprächszeit beträgt bis zu 10 Stunden, die Standby-Zeit bis zu 200 Stunden.

Kann ich die Freisprecheinrichtung mit mehreren Telefonen verbinden?

Ja, das PRX 110 kann bis zu zwei Telefone gleichzeitig verbinden (Multi-Point). Gehen Sie dazu in den Bluetooth-Einstellungen der Geräte vor.

Wie reinige ich das PRX 110?

Verwenden Sie ein weiches, trockenes Tuch, um das Gerät abzuwischen. Vermeiden Sie Flüssigkeiten oder Reinigungsmittel.

Was tun, wenn die Verbindung schlecht ist?

Stellen Sie sicher, dass sich das Telefon in der Nähe des Geräts befindet (max. 10 m) und keine Hindernisse wie Metallteile stören. Entfernen Sie andere Bluetooth-Geräte in der Nähe.

Das Gerät lässt sich nicht einschalten. Was kann ich tun?

Überprüfen Sie, ob das Gerät aufgeladen ist. Schließen Sie es an die Stromversorgung an und versuchen Sie es erneut. Falls nötig, setzen Sie das Gerät über die Reset-Taste zurück.

Kann ich das PRX 110 auch in anderen Fahrzeugen verwenden?

Ja, das Gerät ist universell und kann in jedem Fahrzeug mit 12-V-Zigarettenanzünder verwendet werden.

Wie stelle ich die Lautstärke ein?

Nutzen Sie die Lautstärketasten am Gerät oder die Lautstärkeregelung Ihres Telefons. Die Einstellungen werden synchronisiert.

BEDIENUNGSANLEITUNG PRX 110 ETON

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind eingerahmt hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Hörschäden

Anhaltendes, übermäßiges Ausgesetztsein von Lautstärken über 85 dB kann das Hörvermögen auf Dauer beeinträchtigen. ETON Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu produzieren.

Lautstärke und Fahrerbewußtsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Mißbrauch seiner Produkte entstehen.

Attention!

Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems fest und sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers oder eines Unfalls zu gefährlichen, fliegenden Geschossen werden.

Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder einen teppichbezogenen Boden, bevor Sie sich versichert haben daß darunter keine wichtigen Teile oder Kabel sind. Achten Sie auf Benzin-, Brems-, Ölleitungen und elektrische Kabel bei der Planung für die Montage.

Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahrzeugbatterie, um eventuelle Kurzschlüsse zu verhindern.

Einbauplätze wählen

Für eine einfache Montage benutzen Sie die vorgesehenen Original-Einbauplätze. Diese Wahl bringt erheblich kürzere Montagedauer und beste optische Integration.

Vermeiden Sie Plätze hinter dicken Stoffen. Dies kann, besonders bei Hochtönern, den Klang und die Lautstärke beeinträchtigen.

Einbau der Lautsprecher

Können Sie den Lautsprecher nicht am Original-Einbauplatz montieren, ist der allgemein meistgenutzte Ort die Türverkleidung.

1. Nach der Wahl des entsprechenden Platzes entfernen Sie vorsichtig die Verkleidung. Versichern Sie sich, daß genügend Einbautiefe vorhanden ist und keine beweglichen Teile (Fenster, Fensterkurbel) in ihrer Funktion behindert werden.

Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden verschiedenste Befestigungsteile die bei der Demontage beschädigt werden können.

1. Schneiden Sie unter Zuhilfenahme der beiliegenden Bohrschablone ein entsprechendes Loch in die Verkleidung und eventuell in das dahinterliegende Karoserieblech und bohren die Löcher für die Befestigungsschrauben. Montieren Sie die Teile wie in Abbildung 1 dargestellt.

Achtung: Sollen zur Montage der Lautsprecher Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

1. Bei der Verwendung von Gittern oder Verkleidungen vor dem Lautsprecher versichern Sie sich, daß genügend Raum für den Weg der Lautsprecher-Membran vorhanden ist. Sollte der Abstand nicht ausreichen, kann die Membran gegen die Verkleidung schlagen und der Lautsprecher dadurch beschädigt werden.

ELEKTRISCHER ANSCHLUSS

Achten Sie immer darauf, wenn Sie Kabel durch ein Blech verlegen, daß das Kabel durch eine Kunststoffdurchführung geschützt ist und nicht von einer scharfen Blechkante beschädigt werden kann, um Kurzschlüsse und daraus resultierende Schäden am Verstärker oder der Lautsprecher zu vermeiden.

1. Folgen Sie dem Anschlußplan der Abbildung 2 um das Lautsprecher- system mit Ihrem Autoradio und eventuell mit einem Verstärker zu verbinden. Achten Sie unbedingt auf die Polarität aller Anschlüsse. (+ auf +,- auf-)

2. Nun können Sie die Fahrzeug-Batterie wieder anklemmen und das Lautsprecher-System testen.

MECHANICAL INSTALLATION

Abbildung 1 Figure 1 PRX 110 Einbau / Installation Blechschraube Self-Threading Screw Abbrechohren- wenn nur Platz für 2 oder 3 Anschraub- punkte ist. Break off Ears- if there is space for 2 or 3 mounting holes only. Blechmutter Tinnerman Nut Blechmutter Tinnerman Nut Ring und Gitter (Zubehör - nicht enthalten) Ring and grille (optional - not included) Blechschraube Self-Threading Screw PRX 140 Ring und Gitter (Zubehör - nicht enthalten) Ring and grille (optional - not included) Blechmutter Tinnerman Nut Blechschraube Self-Threading Screw PRX 170

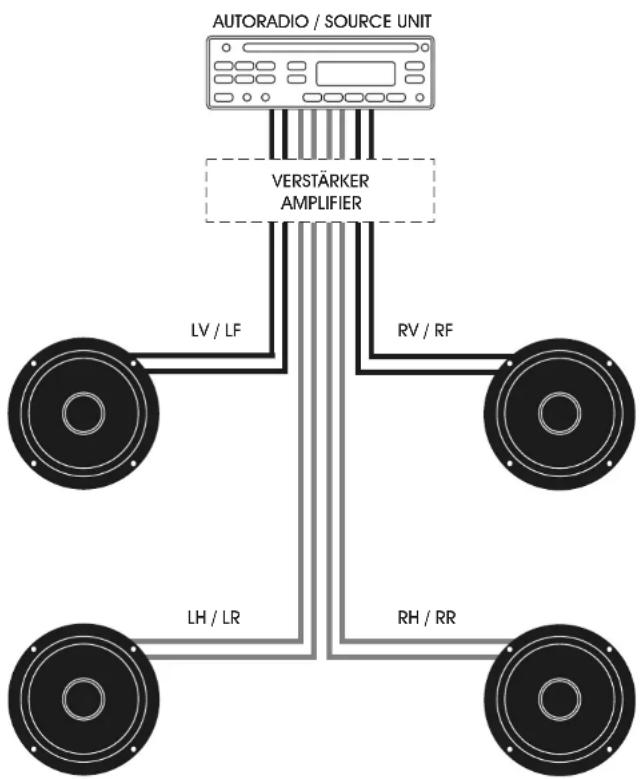

Abbildung 2 Figure 2

Technische Daten / Specifications

PRX 110 2-Wege Coax System / 2-Way Coax System

Nennbelastbarbeit / Nominal Power	60 W
Max. Belastbarkeit / Max. Power	90 W
Membran / Cone Material	Papier besch. / Paper coated
Impedanz / Nominal Impedance	4 W
Übertragungsbereich / Frequency Range	52 - 25000 Hz
Trennfrequenz / Crossover Frequency	4000 Hz
Empfindlichkeit / Sensitivity	89 dB
Mittel/Tieftönermaße / Mid/Woofer Dimensions	100 mm
	51 mm (depth)

PRX 140 2-Wege Coax System / 2-Way Coax System

Nennbelastbarbeit / Nominal Power	60 W
Max. Belastbarkeit / Max. Power	100 W
Membran / Cone Material	Papier besch. / Paper coated
Impedanz / Nominal Impedance	4 W
Übertragungsbereich / Frequency Range	48 - 25000 Hz
Trennfrequenz / Crossover Frequency	3500 Hz
Empfindlichkeit / Sensitivity	88 dB
Mittel/Tieftönermaße / Mid/Woofer Dimensions	134 mm ø
	60 mm (depth)

PRX 170 2-Wege Coax System / 2-Way Coax System

Nennbelastbarbeit / Nominal Power	70 W
Max. Belastbarkeit / Max. Power	110 W
Membran / Cone Material	Kevlar / Carbon
Impedanz / Nominal Impedance	4 W
Übertragungsbereich / Frequency Range	43 - 22000 Hz
Trennfrequenz / Crossover Frequency	3000 Hz
Empfindlichkeit / Sensitivity	88 dB
Mittel/Tieftönermaße / Mid/Woofer Dimensions	165 mm ø
	65 mm (depth)
