BEDIENUNGSANLEITUNG TF-L19B ATV TechnoStar

BEDIENUNG- SANLEITUNG

OSD-MENÜEINSTELLUNG...... G9

WARTUNG...... G12

FEHLERSUCHE UND FEHLERBEHEBUNG...... G12

TECHNISCHE DATEN...... G13

Lieber Kunde!

Vielen Dank für den Kauf dieses LCD TV. Wenn Sie den Karton zum ersten Mal öffnen, prüfen Sie, ob alle Zubehörteile vorhanden sind. Vor dem Anschließen der Teile lesen Sie bitte die Gebrauchsanleitung des LCD TV sorgfältig durch und bewahren Sie sie griffbreit zum späteren Nachlesen auf.

Bedienungsanleitung X 1

AV-Kabel X 1

Batterien X 2

Netzkabel X 1

Bitte prüfen Sie die Zubehörteile in der Verpackung. Bei beschädigten oder fehlenden Teilen wenden Sie sich bitte an Ihren Händler.

Hinweis:

Diese Beschreibung wurde vor der Produktentwicklung gedruckt.

Wenn ein Teil der Produktspezifikation geändert werden musste, um seine Bedienbarkeit oder andere Funktionen zu verbessern, hat die Produktspezifikationen Priorität. In diesem Fall ist es möglich, dass die Bedienungsanleitung nicht haargenau den Funktionen des Produktes entspricht, das Sie in Händen halten.

Daher können Produkt und Verpackung sowie Bezeichnung und Abbildung von der Bedienungsanleitung abweichen.

Der in dieser Anleitung als Beispiel gezeigte Bildschirm kann von dem tatsächlichen Bildschirm abweichen.

Wenn Sie das Gerät aus irgendwelchen Gründen entsorgen müssen, beachten Sie bitte Folgendes: Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie diese an den vorgeschriebenen Orten. Adressen zum Recycling erhalten Sie bei der zuständigen Behörde an Ihrem Standort (Elektrische- und elektronische Altgeräte).

VORSICHTSMASSNAHMEN

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

	Dieses Symbol gibt an, dass sich eine gefährliche Spannung mit Stromschlaggefahr im Geräteinneren befi ndet.
	Dieses Symbol gibt an, dass sich in der Bedienungs- und Wartungsanleitung dieses Gerätes wichtige Hinweise befi nden.

VORSICHT

ÜM DIE PERMANENTE SICHERHEIT NICHT ZU GEFÄHRDEN, BITTE AUF KEINEN FALL DIE ABDECKUNGEN ÖFFNEN ODER VERSUCHEN, ZUGRIFF ZUM GERÄTEINNEREN ZU ERLANGEN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM WARTUNGSPERSONAL DURCHGEFÜHRT WERDEN.

ZUM VERHINDERN VON BRAND- ODER STROMSCHLAGGEFAHR DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN.

• Die Anlage niemals in geneigter oder unstabiler Position aufstellen.
- Das Gerät keinen extremen Temperaturen (unter 5°C oder über 35°C) oder Feuchtigkeit aussetzen.
- Das Gerät keiner direkten Sonneneinstrahlung oder sonstigen Hitzequellen aussetzen.
- Dieses Gerät nicht in einem abgeschlossenen Raum wie einen Bücherschrank oder ein eingebautes Gehäuse stellen. Für eine ausreichende Belüftung sollte immer ein Abstand von 20 cm rund um das Gerät gesorgt werden.
• Die Lüftung darf nicht durch Gegenstände, wie Zeitungen, Tischdecken, Vorhänge, usw. abgedeckt werden.
- Bitte stellen Sie dieses Gerät nicht in eine Flüssigkeit.
- Bitte stecken Sie keine Metallgegenstände durch die Lüftungsschlitze in das Gerät.
- Das Gerät darf nicht ins Wasser fallen und darf keinem Spritzwasser ausgesetzt werden. Keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen auf dem Gerät abstellen.
- Keine offenen Flammen, wie Kerzen oder ähnliches auf das Gerät stellen.
- Während eines Gewitters niemals den TV-Bildschirm oder die Antenne/das Netzkabel berühren. Bitte benutzen Sie das Gerät nicht während eines Gewitters.
- Bitte nicht auf das Netzkabel treten oder das Netzkabel verbiegen.
- Bei Auftreten von Störungen darf das Gerät nur von einem Fachmann eingestellt oder repariert werden. Bitte wenden Sie sich an einen zugelassenen technischen Kundendienst.
- Bei längerer Nichtbenutzung der Fernbedienung, Batterien herausnehmen und an einem trockenen Ort aufbewahren.
• Die Fernbedienung nicht fallen lassen, sie könnte sonst beschädigt werden.
- Bitte immer darauf achten, dass die Netzspannung der Steckdose (Spannung und Frequenz) der auf dem Geräteschild auf der Geräterückseite angegebenen entspricht.
- Bei Nichtbenutzung, das Hauptstromkabel aus der Steckdose ziehen. Beim Herausziehen immer nur am Stecker anfassen, nicht am Kabel.
- Dieses KLASSE 1 Gerät darf nur an eine Wechselstromsteckdose mit Erdungsschutz angeschlossen werden. Außerdem sollte das Gerät mit einer einfach zugänglichen Steckdose verbunden werden.
- Wenn das Gerät über einen Ausschalter an der Steckdose oder über eine Steckerleiste ausgeschaltet wird, muss die Steckdose oder Steckerleiste einfach zu bedienen und in Reichweite sein.

BEDIENELEMENTE

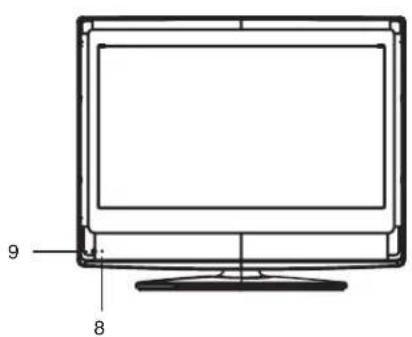

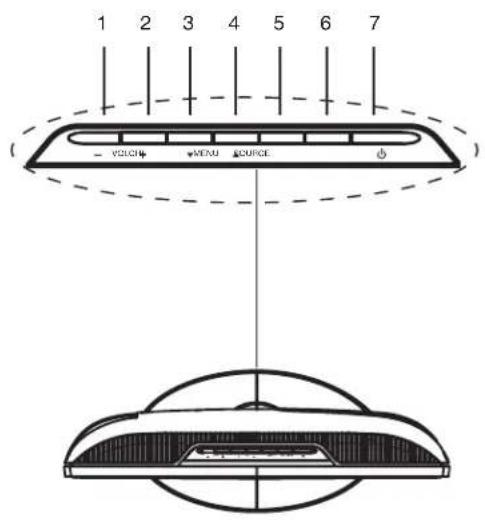

HAUPTGERÄT

Bedienelemente

1 2 3 4 5 6 7 ( VOLCH + WATER SOURCE )

9 8

Allgemeine Bedienelemente

1.	Lautstärke vermindem	(-VOL)
2.	Lautstärke erhöhen	(VOL+)
3.	Sender Ab Taste	(▼CH)
4.	Sender Auf-Taste	(CH ▲)
5.	Taste Menu	(MENU)
6.	Taste zur Auswahl der Eingangsquelle	(SOURCE)
7.	Einschalter/Stand-by-Taste	(↓)
8.	Betriebsleuchte
9.	Fernbedienungssensor

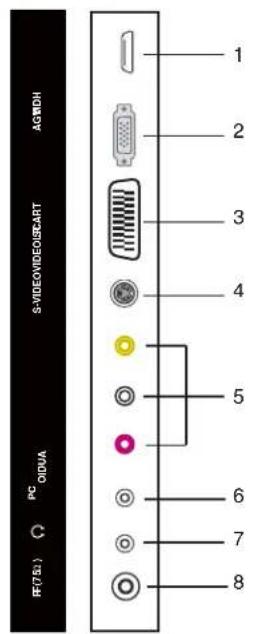

Anschlüsse (Geräterückseite)

1. High definition multi-media interface Anschluss (HDMI)
2. VGA-Interface-Eingangsbuchse (VGA)
3. SCART-Eingangsbuchse (SCART)
4. S-Video-Eingangsbuchse (S-VIDEO)
5. Composite Audio- und Video-Eingangsbuchse (R/L/VIDEO)
6. PC-Audio-Eingangsbuchse (PC AUDIO)
7. Audio-Ausgangsbuchse (Ω)
8. Antenne/Kabel TV-Eingangsbuchse (RF 75)

AGIDH S-VIDEO/BOARD PC O/DUA 1 2 3 4 5 6 7 8

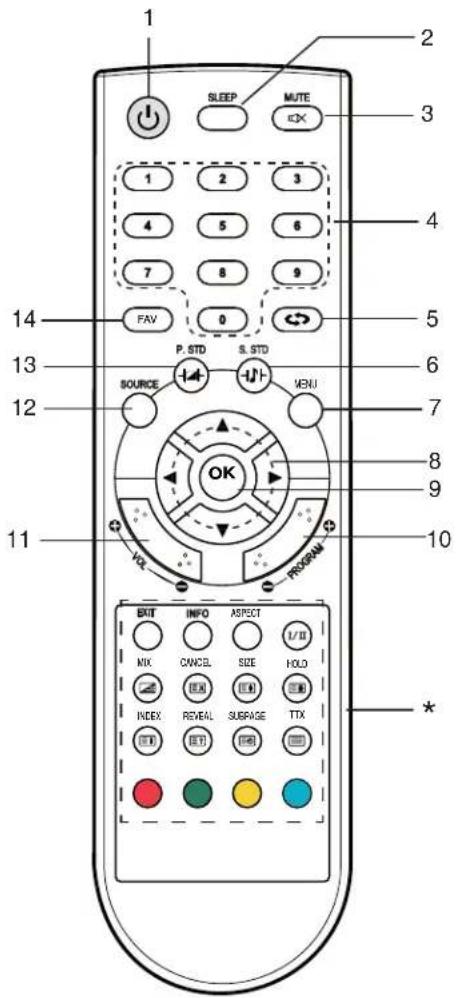

FERNBEDIENUNG

Bedienelemente

1 2 SLEEP MUTE OK 3 1 2 3 4 5 6 7 8 9 FAV 0 ↔ 5 14 P. STD S. STD SOURCE MENU 13 12 OK 7 8 9 10 11 VOL. PROGRAM EXIT INFO ASPECT MIX CANCEL SIZE HOLE INDEX REVEAL SURPAGE TTX * *

1. Einschalter/Stand-by-Taste ^1

2. Sleep Timer-Taste (SLEEP)

3. MUTE-Taste (MUTE)

4. Zahlentasten (0, 1\~9)

5. Taste vorheriger Sender (

6. Klangmodustaste (S.STD)

7. Menütaste (MENU)

8. Navigationstasten (▲, ▶, ▼, ◀)

9. Bestätigungstaste (OK)

10. Senderwahltasten (- PROGRAM +)

11. Lautstärkeregler (- VOL +)

12. Taste zur Auswahl der Eingangsquelle (SOURCE)

13. Bildmodustaste (P.STD)

14. Taste der Favoritenprogrammliste (FAV)

*. Spezialtasten

EXIT: Taste zum Verlassen des Menüs

INFO: Informationsanzeigetaste

ASPECT: Anzeigemodus-Wahltaste

I/II: NICAM-Modustaste

MIX: Videotext-MIX-Taste

CANCEL: Taste zum Aufheben des Videotextmodus

SIZE: Videotextgröße/Zoom-Taste

HOLD: Videotext-Holdtaste

INDEX: Taste zum Anzeigen des Videotext-Index

REVEAL: Videotext-Einblendetaste

SUBPAGE: Taste für Videotext-Unterseite

TTX: Videotext Ein/Aus- Taste

Batterien einlegen

Zwei Batterien vom Typ "LR03/AAA"

Fernbedien- ungssensor Innerhalb von ca. 8 Metern 30°30°

Hinweis:

- Helles Sonnenlicht oder Gewitter können zur Störung der Fernbedienung führen.

- Wenn die Fernbedienung für längere Zeit (einen Monat oder länger) nicht benutzt wird, immer die Batterien herausnehmen. Ansonsten könnten die Batterien auslaufen und die Fernbedienung beschädigen.

• Die Tasten auf der Fernbedienung führen ähnliche Funktionen wie die auf dem Hauptgerät aus.

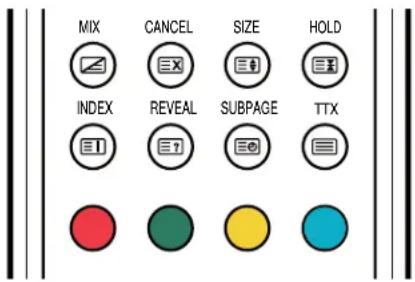

Videotextfunktion

☐: Drücken Sie diese Taste, um die Videotextfunktion und die Videotextseite aufzurufen. Wenn Sie den Videotext verlassen möchten, drücken Sie diese Taste erneut. Wenn die Videotextseite auf dem Bildschirm angezeigt wird, können Sie die entsprechenden Funktionen über die Fernbedienung wählen.
: Wenn sie das Bild und die Videotextseite gleichzeitig aufrufen möchten, drücken Sie bitte diese Taste. Zum Deaktivieren dieser Funktion erneut diese Taste drücken.
☐: Dient der Unterseite einer Videotextseite, d.h. Untercodeseite. Wird diese Taste gedrückt, zeigt der Bildschirm die Anforderungen zum Aufrufen der Unterseite an. Ist keine Unterseite vorhanden, wird sie auch nicht angezeigt. In den meisten Fällen gibt es keine Unterseite.
(三): Diese Taste drücken, wenn Sie diese Seite angezeigt lassen möchten und erneut drücken, um diese Funktion zu deaktivieren.

三X:

Diese Taste drücken, wenn Sie nicht den Inhalt der Seite, sondern nur das Senderbild anzeigen möchten.

Erneut drücken, um den Inhalt der Seite erneut anzuzeigen.

Die Zahlentasten 0\~9 auf der Fernbedienung bieten auch direkten Zugriff auf eine bestimmte Seite. Mithilfe der Taste "▲/▼" auf der Fernbedienung kann man den Inhalt der vorherigen oder nächsten Seite anzeigen.

Drücken Sie die rote, grüne, gelbe und blaue Taste auf der Fernbedienung. Die Seite der entsprechenden Farbe wird im unteren Teil des Bildschirms angezeigt.

Diese Taste drücken, um den unteren Bildteil zu vergrößern und noch einmal drücken, um den unteren Bildteil zu verkleinern und ein drittes Mal drücken, um die normale Anzeige fortzusetzen.
☐?: Diese Taste drücken, wenn Sie den verborgenen Text anzeigen möchten. Erneut drücken, um die Anzeige des verborgenen Textes zu schließen.
☐: Diese Taste drücken, wenn Sie den Index für alle Bildschirmtextseiten anzeigen möchten.

FAST TEXT:

Die ROTE, GRÜNE, GELBE und BLAUE Taste wird zum schnellen Zugriff auf die farblich codierten Seiten gedrückt, die über den FAST TEXT gesendet werden.

Beispiel:

ROT wählt die STADTINFORMATION

BLAU wählt die REISEINFORMATION

GRÜN wählt die WETTERINFORMATION

GELB wählt das TV PROGRAMM

1. Die Antenne mit dem Anschluss RF 75Ω verbinden.
2. Das Fernsehgerät einschalten.

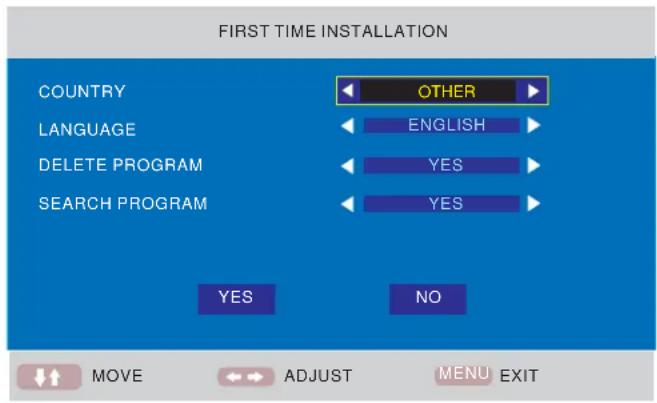

3. Der Installationsbildschirm erscheint:

FIRST TIME INSTALLATION COUNTRY LANGUAGE DELETE PROGRAM SEARCH PROGRAM OTHER ENGLISH YES YES YES NO MOVE ADJUST MENU EXIT

1. Drücken Sie auf nacheinander auf [▲] oder [▼], um die gewünschten Einstellungen aufzurufen.
2. Drücken Sie [◀] oder [▶], um die gewünschten Einstellungen vorzunehmen.
3. Drücken Sie [▼] um "YES" (JA) zu wählen und mit [OK] bestätigen.

Hinweis:

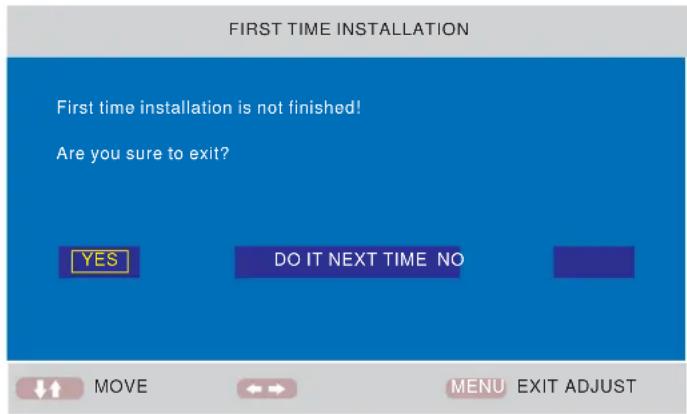

Zum Annullieren des ersten Installationsprozesses drücken Sie [V], um "NO" (NEIN) zu wählen und folgender Bildschirm erscheint: Zum Aufheben der Sendersuche die Taste [MENU] drücken.

Der Installationsbildschirm erscheint erneut, wenn Sie ein "Reset" durchgeführt und das Gerät aus- und wiedereingeschaltet haben.

TV-Information

Taste [INFO] drücken, um die Programminformation anzuzeigen.

Programmnummer Farbsystem Klangsystem TV 001 PAL BG

GRUNDFUNKTIONEN

Achten Sie darauf, dass alle Anschlüsse einwandfrei durchgeführt wurden, bevor Sie das Gerät einschalten.

Der Einschalter leuchtet rot und das Gerät befindet sich im Stand-by-Modus.

Gerät einschalten

Zum Einschalten des Gerätes auf [☐] drücken. Der Einschalter leuchtet blau.

Gerät ausschalten

Zum Ausschalten des Gerätes erneut auf [+] drücken. Das Gerät schaltet sich automatisch in den Stand-by-Modus. Der Einschalter leuchtet rot.

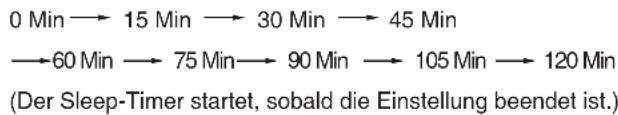

Einstellen des Sleep-Timers

Der Sleep-Timer schaltet das Gerät automatisch nach Ablauf einer vorprogrammierten Zeit aus. Es gibt 9 programmierbare Zeiten, drücken Sie mehrmals hintereinander die Taste [SLEEP] auf der Fernbedienung, um die gewünschte Ausschaltzeit einzustellen:

0 Min → 15 Min → 30 Min → 45 Min →60 Min → 75 Min → 90 Min → 105 Min → 120 Min (Der Sleep-Timer startet, sobald die Einstellung beendet ist.)

Prüfen der verbleibenden Zeit bis zum Ausschalten.

Taste [SLEEP] auf der Fernbedienung drücken und die verbleibende Zeit bis zur Ausschaltzeit wird ein paar Sekunden lang angezeigt.

TV-Sender wählen

Nachdem Sie "ATV" als Eingangsquelle gewählt haben, können Sie mithilfe einer der folgenden Optionen Ihren Sender wählen.

- Drücken Sie [-PROGRAM] oder [PROGRAM+] (oder [▼CH] oder [CH▲] am Hauptgerät).

oder

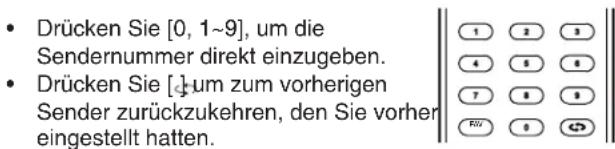

• Drücken Sie [0, 1~9], um die Sendernummer direkt einzugeben. • Drücken Sie [4] um zum vorherigen Sender zurückzukehren, den Sie vorher eingestellt hatten.

Wählen Sie den Bildmodus

Drücken Sie die Taste [P.STD] mehrmals hintereinander auf der Fernbedienung, um den gewünschten Bildmodus aufzurufen.

P. STD

Auswahl der Eingangsquelle.

Wählen Sie die erforderlichen angeschlossenen externen Geräte. Drücken Sie auf [SOURCE], um die einwandfreie Eingangsquelle zu wählen. Das Menü der Eingangsquelle erscheint.

TV

AV

S-VIDEO

SCART

HDMI

PC

1. Drücken Sie [▲/▼], um den markierten Streifen zur gewünschten Eingangsquelle zu bewegen.

1. Drücken Sie zum Bestätigen auf [OK] (oder [▶]) und der gewählte Quellname erscheint ein paar Sekunden lang auf dem TV-Bildschirm.

Displayinformation

Drücken Sie [INFO] auf der Fernbedienung und die Angaben zu dieser Quelle erscheinen automatisch auf dem Bildschirm.

Lautstärke regeln

Zum Reduzieren der Lautstärke die Taste [- VOL] drücken. Zum Erhöhen der Lautstärke die Taste [VOL+] drücken.

oder

Funktion NICAM

Drücken Sie [I/II] auf der Fernbedienung, wenn Ihre Eingangsquelle "TV" ist.

Dieser Vorgang hat keinen Einfluss auf Kanäle mit NICAM-Signal.

Nachdem Sie [I/II] gedrückt haben, können Sie die verschiedenen Klangoptionen wie Mono, Stereo, Dual I, Dual II einstellen.

Bildschirmsprache wählen

Die Werkseinstellung der OSD-Sprache (On Screen Display) ist "Englisch". Bearbeiten des OSD.

1. Drücken Sie [MENU] und das OSD-Menü erscheint.
2. Drücken Sie [▼] bis das Menü „Function“ erscheint.
3. Drücken Sie [▶], um das Einstellungsmenü aufzurufen und die Option „Language“ (Sprache) wird markiert.
4. Drücken Sie [◀/▶], um die gewünschte Sprache einzurichten.
5. Zum Verlassen des Untermenüs die Taste [MENU] drücken.

Stummschaltung

Drücken Sie die Taste [MUTE] auf der Fernbedienung um den Ton auszuschalten.

Diese Taste erneut drücken (oder [VOL+]) und die Stummschaltung ist aufgehoben

Soundmodus wählen

Drücken Sie die Taste [S.STD] mehrmals hintereinander auf der Fernbedienung, um den gewünschten Soundmodus aufzurufen.

S. STD

OSD-MENÜEINSTELLUNG

Menüs durchsuchen

Drücken Sie [MENU] und das OSD-Menü erscheint.

Drücken Sie [▼] und es erscheinen hintereinander folgende Menüoptionen:

PICTURE (BILD) → SOUND (KLANG) → FUNCTION (FUNKTION) → TV → ...

Wenn einige Menüoptionen grau hinterlegt sind, bedeutet dies, dass diese Option im aktuellen Einstellmodus nicht verfügbar sind.

Allgemeine Bedienfunktionen:

• Für jedes Menü die Taste [▲, ▼] auf der Fernbedienung drücken, um die Optionen des Hauptmenüs zu wählen.
  • Die Taste [◀, ▶, ▲, ▼] auf der Fernbedienung drücken, um Ihre Einstellungen zu ändern oder zu bestätigen. (Folgen Sie den Tipps weiter unten an den entsprechenden OSD-Bildschirmen).
• Nachdem die Einstellung einer Option beendet ist, drücken Sie die Taste [MENU], um die Option schrittweise zu verlassen oder [EXIT], um den OSD-Bildschirm direkt auszuschalten.

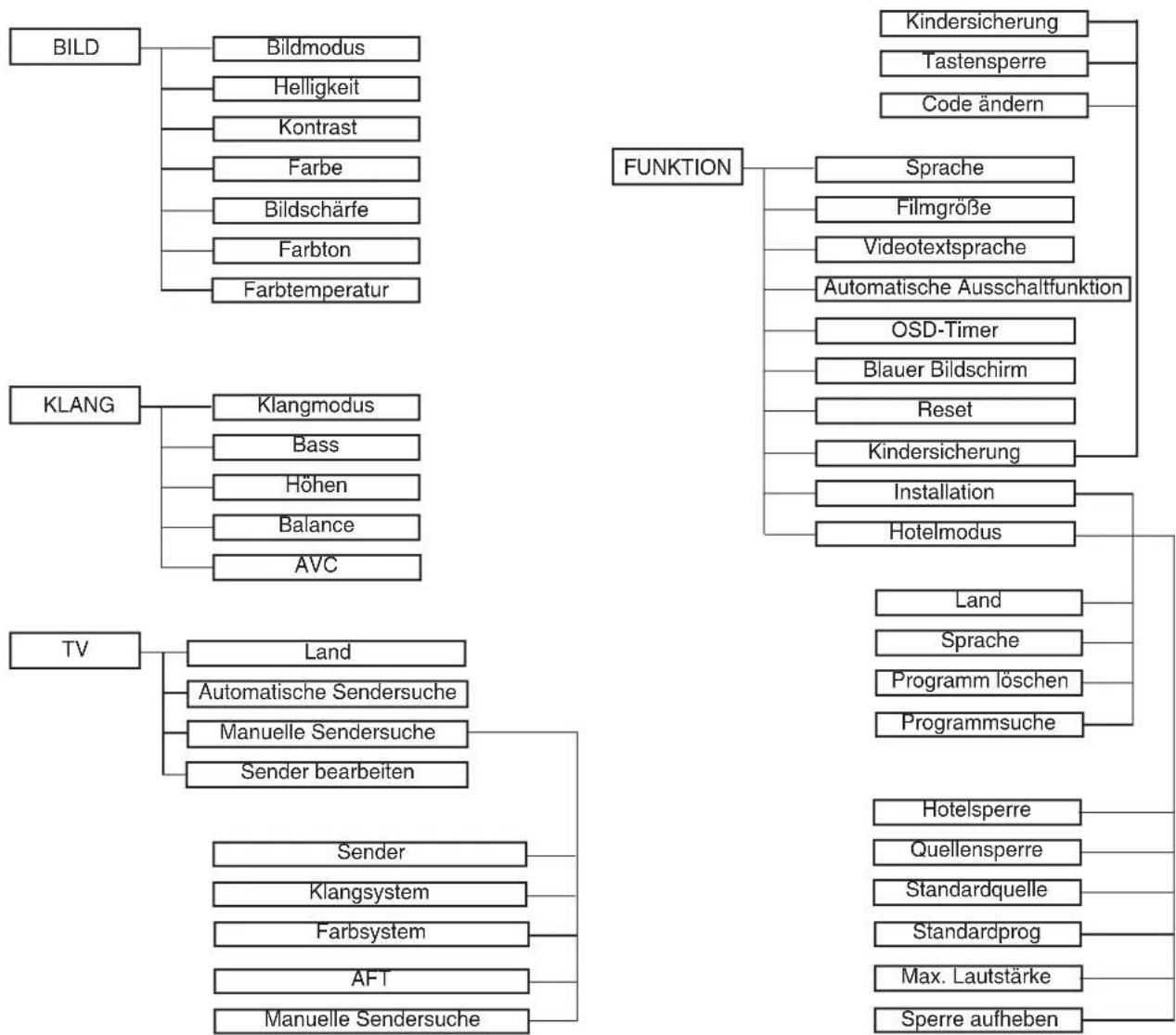

Aufbau des OSD-Menüs:

    I["KLANG"] --> J["Klangmodus"]
    I --> K["Bass"]
    I --> L["Höhen"]
    I --> M["Balance"]
    I --> N["AVC"]

    O["TV"] --> P["Land"]
    O --> Q["Automatische Sendersuche"]
    O --> R["Manuelle Sendersuche"]
    O --> S["Sender bearbeiten"]

    T["FUNKTION"] --> U["Kindersicherung"]
    T --> V["Tastensperre"]
    T --> W["Code ändern"]

    X["FUNKTION"] --> Y["Sprache"]
    X --> Z["Filmgröße"]
    X --> AA["Videotextsprache"]
    X --> AB["Automatische Ausschaltfunktion"]
    X --> AC["OSD-Timer"]
    X --> AD["Blauer Bildschirm"]
    X --> AE["Reset"]
    X --> AF["Kindersicherung"]
    X --> AG["Installation"]
    X --> AH["Hotelmodus"]

    AI["TV"] --> AJ["Sender"]
    AI --> AK["Klangsystem"]
    AI --> AL["Farbsystem"]
    AI --> AM["AFT"]
    AI --> AN["Manuelle Sendersuche"]

    AO["FUNKTION"] --> AP["Land"]
    AO --> AQ["Sprache"]
    AO --> AR["Programm löschen"]
    AO --> AS["Programmsuche"]

    AT["TV"] --> AU["Sender"]
    AT --> AV["Klangsystem"]
    AT --> AW["Farbsystem"]
    AT --> AX["AFT"]
    AT --> AY["Manuelle Sendersuche"]

    AZ["FUNKTION"] --> BA["Hotelsperre"]
    AZ --> BB["Quellensperre"]
    AZ --> BC["Standardquelle"]
    AZ --> BD["Standardprog"]
    AZ --> BE["Max. Lautstärke"]
    AZ --> BF["Sperre aufheben"]

Haupt-OSD:

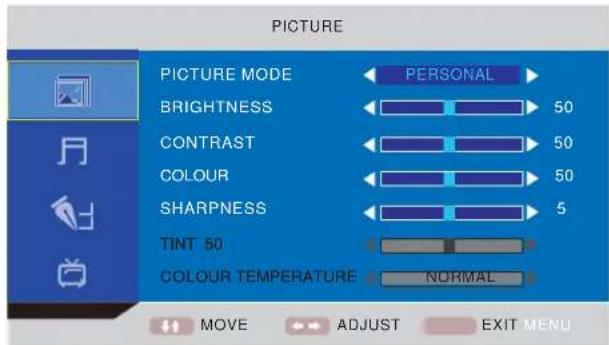

BILDMENÜ

PICTURE PICTURE MODE BRIGHTNESS CONTRAST COLOUR SHARPNESS TINT 50 COLOUR TEMPERATURE NORMAL MOVE ADJUST EXIT MENU

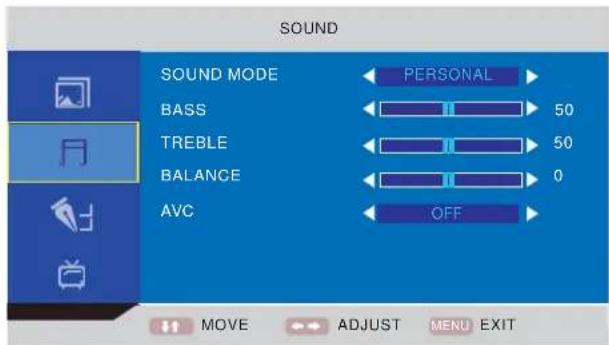

KLANGMENÜ

SOUND SOUND MODE BASS TREBLE BALANCE AVC PERSONAL 50 50 0 OFF MOVE ADJUST MENU EXIT

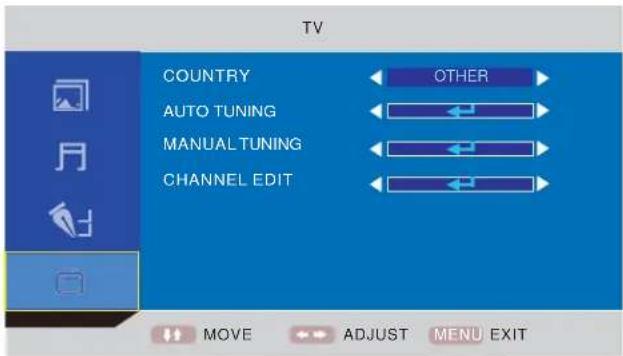

TV-MENÜ

(Das TV-Menü ist nicht verfügbar, wenn "AV/S-VIDEO" als Eingangsquelle gewählt wurde.)

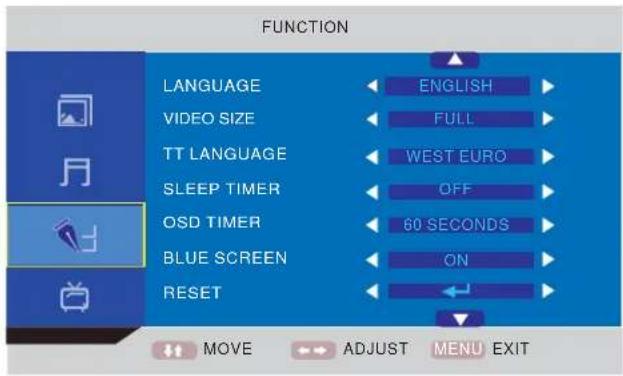

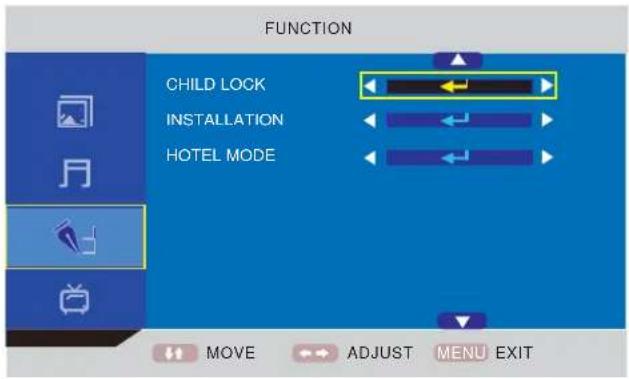

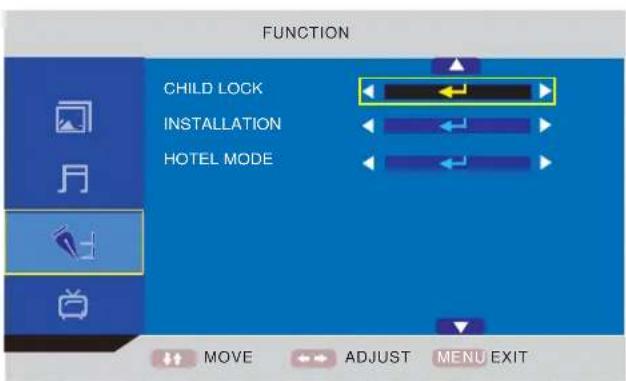

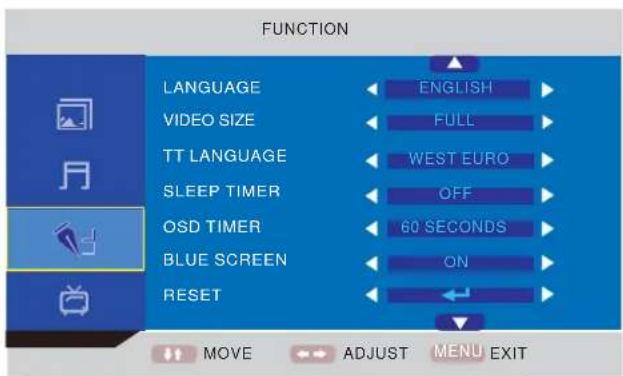

FUNKTIONSMENÜ

FUNCTION LANGUAGE ENGLISH VIDEO SIZE FULL TT LANGUAGE WEST EURO SLEEP TIMER OFF OSD TIMER 60 SECONDS BLUE SCREEN ON RESET MOVE ADJUST MENU EXIT

FUNCTION CHILD LOCK INSTALLATION HOTEL MODE MOVE ADJUST MENU EXIT

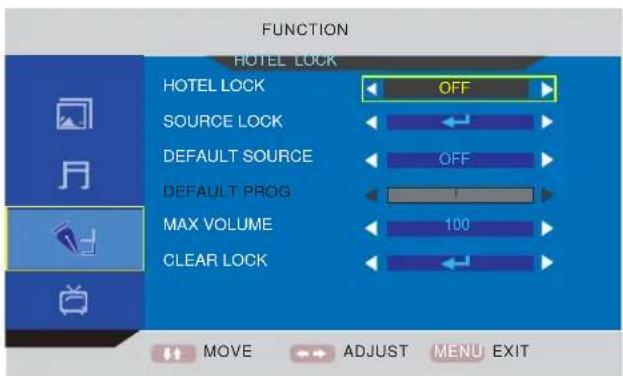

Information zur Funktion Hotelsperre

Rufen Sie ein Untermenü nach dem anderen auf:

FUNKTION → Hotelmodus → Hotelsperre → ...

FUNCTION LANGUAGE ENGLISH VIDEO SIZE FULL TT LANGUAGE WEST EURO SLEEP TIMER OFF OSD TIMER 60 SECONDS BLUE SCREEN ON RESET MOVE ADJUST MENU EXIT

FUNCTION CHILD LOCK INSTALLATION HOTEL MODE MOVE ADJUST MENU EXIT

FUNCTION HOTEL LOCK HOTEL LOCK OFF SOURCE LOCK DEFAULT SOURCE OFF DEFAULT PROG 1 MAX VOLUME 100 CLEAR LOCK MOVE ADJUST MENU EXIT

Hotelsperre: Es gibt aber noch andere Möglichkeiten. Zum Einrichten der nachstehenden Optionen sollte diese Funktion zunächst auf „ON“ (EIN) eingestellt werden. Wenn sie auf “ON” (EIN) steht, sind alle nachstehenden Optionen verfügbar.

Quellensperre: Sperren Sie die Eingangsquelle (z. B.: TV, HDMI...).

Standardquelle: Wenn diese Option eingerichtet wird, schaltet sich eine bestimmte Eingangsquelle bei Einschalten des TV-Gerätes ein.

Standardprog: Richten Sie eine TV-Programmnummer als Standard ein, wenn Sie auf "ATV" wechseln.

Max. Lautstärke: Zum Einstellen der maximalen Lautstärke.

Sperre aufheben: Alle Sperren werden aufgehoben.

Zum PIN-Code:

(Die werkseitige Einstellung ist "0000".)

Wenn Sie das Passwort vergessen haben...

Geben Sie "2008" ein.

Geben Sie das Passwort nicht an Kinder weiter.

WARTUNG

WARNUNG:

ZU IHRER PERSÖNLICHEN SICHERHEIT SOLLTEN SIE DAS NETZKABEL AUS DER STECKDOSE ZIEHEN, BEVOR SIE WARTUNGS- ODER REINIGUNGSARBEITEN DURCHFÜHREN.

Reinigen der LCD-Anzeigefl äche

Die LCD-Anzeigefläche darf nicht mit spitzen Gegenständen berührt werden. Staub und Fingerabdrücken auf der LCD-Anzeigefläche können mit einem weichen, sauberen Tuch abgewischt werden.

Immer gerade, von der Mitte der LCD-Anzeigefläche nach außen wischen.

Niemals chemische Mittel, wie Plattensprays, Antistatiksprays, Benzin oder Verdünner zum Reinigen der LCD-Anzeigefläche verwenden.

Reinigen des Hauptgerätes

Reinigen Sie das Gerätegehäuse mit einem sauberen, weichen, leicht lauwarm befeuchteten Tuch. Bitte benutzen Sie kein Benzin, keinen Verdünner oder Alkohol, da sonst die Oberfläche beschädigt werden kann.

FEHLERBEHEBUNG

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild und kein Ton.

Das Netzkabel ist nicht richtig mit dem Hauptgerät verbunden.

Verbinden Sie das Netzkabel mit dem Hauptgerät.

Das Netzkabel ist nicht mit einer Netzsteckdose verbunden.

Das Netzkabel mit der Steckdose verbinden.

Es wurde die falsche Eingangsquelle gewählt.

Wählen Sie eine korrekte Eingangsquelle.

Die Eingangsquelle funktioniert nicht mit dem TV-Gerät.

Führen Sie die richtigen Anschlüsse durch.

Kein Ton.

Die Lautstärke ist zu leise eingestellt.

Zum Erhöhen der Lautstärke die Taste VOL+ drücken.

Die Taste ✗ wurde auf der Fernbedienung gedrückt.

Zum Erhöhen der Lautstärke die Taste ☒ oder (oder VOL+/-) drücken.

Es wurde ein falsches Klangsystem eingestellt.

Stellen Sie ein richtiges Klangsystem aus dem Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild oder nur Schwarz-Weiß-Bild.

Die Einstellung des Farbsystems passt nicht zum Programm.

Stellen Sie das richtige Farbsystem ein.

Die Einstellung des Klangsystems passt nicht zum Programm.

Stellen Sie das richtige Klangsystem ein.

Bild- oder Tonstörungen

Einige umstehende Geräte erzeugen Funkstörungen im TV-Gerät.

Bitte halten Sie solche Geräte vom TV fern.

Es befindet sich eine Steckerleiste in derselben Netzsteckdose.

Verbinden Sie das Netzkabel mit einer anderen Netzsteckdose.

Es wurde ein falsches Klangsystem eingestellt.

Stellen Sie ein richtiges Klangsystem aus dem Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

Hinweis:

Es kann vorkommen, dass kleine helle und schwarze Punkte auf dem TV-Bildschirm erscheinen, dies ist aber ganz normal.

TECHNISCHE DATEN

TF-L19B ATV

Bildschirmmerkmale

Bildschirmtyp	LCD
Bildschirmgröße	18.5 Zoll
Anzeigeverhältnis	16:9
Aktiver Bereich	409 (H) X 230 (V)
Auflösung des Bildschirms	1366 (H) X 768 (V)
Helligkeit	250 cd/m ^2
Kontrastverhältnis
Pixelpitch	0.3 (H) X 0.3 (V) mm
Maximale Farben	16.7 M
Reaktionszeit	5 ms

Merkmale

HD-kompatibel	480l, 480P, 576l, 576P, 720P, 1080l, 1080P
Wandmontage	VESA 100

TV-Empfang

TV-Farbsystem PAL / SECAMKlangsystem B/G , I, D/KAntennen-Eingangsimpedanz

75

Ohm

Senderempfangsreichweite:

ATV 49MHz - 863MHz

Stromanforderungen

Leistungsanforderungen	100-240V ~ 50/60 Hz
Leistungsaufnahme
Maximal	< 60W

Anschlüsse

Eingang:
TV Tuner (RF 75Ω)	1
AV-Eingang (AV)	1
S-Video-Eingang (S-VIDEO)	1
SCART	1
VGA-Eingang (VGA)	1
PC-Audio-Eingang (PC AUDIO)	1
HDMI-Eingang (HDMI)	1

Ausgang:

Kopfhörer (♀)

1

Unterstützte VGA-Auflösungen

bis zu 1360 x 768

Maße (BxHxT)

Gerät mit Ständer/Lautsprecher 461 x 379 x 169 mm

Gerät ohne Ständer/Lautsprecher 461 x 354 x 76 mm

Gewicht (netto)

Gerät mit Ständer/Lautsprecher

3.7 Kg

Umgebung

Betriebstemperatur	5°C-35°C
Betriebsfeuchtigkeit	20%-80%

Hinweis:

Änderungen ohne vorherige Ankündigung vorbehalten.

TECHNOSTAR

TF-L19B ATV

GEBRUIKERS- HANDLEIDING

TECHNISCHE KENMERKEN......D13

Beste klant,

OM BRAND OF HET GEVAAR VAN EEN ELEKTRISCHE SCHOK TE VERMIJDEN, DEZE EENHEID NIET AAN REGEN OF VOCHT BLOOTSTELLEN

TECHNISCHE KENMERKEN

TF-L19B ATV

Weergavekenmerken

Gewicht (nettogewicht)

Wenn Sie das Gerät aus irgendwelchen Gründen entsorgen müssen, beachten Sie bitte Folgendes: Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie diese an den vorgeschriebenen Orten. Adressen zum Recycling erhalten Sie bei der zuständigen Behörde an Ihrem Standort. (Richtlinie zur Entsorgung von elektrischen und elektronischen Altgeräten)
