BEDIENUNGSANLEITUNG TF-L26B DVB-T TechnoStar

BEDIENUNG- SANLEITUNG

OSD-MENÜEINSTELLUNG...... G9

WARTUNG...... G17

FEHLERSUCHE UND FEHLERBEHEBUNG...... G17

TECHNISCHE DATEN...... G18

Lieber Kunde!

Vielen Dank für den Kauf dieses LCD TV. Wenn Sie den Karton zum ersten Mal öffnen, prüfen Sie, ob alle Zubehörteile vorhanden sind. Vor dem Anschließen der Teile lesen Sie bitte die Gebrauchsanleitung des LCD TV sorgfältig durch und bewahren Sie sie griffbreit zum späteren Nachlesen auf.

Bedienungsanleitung X 1

AV-Kabel X 1

Batterien X 2

Netzkabel X 1

Bitte prüfen Sie die Zubehörteile in der Verpackung. Bei beschädigten oder fehlenden Teilen wenden Sie sich bitte an Ihren Händler.

Hinweis:

Diese Beschreibung wurde vor der Produktentwicklung gedruckt.

Wenn ein Teil der Produktspezifikation geändert werden musste, um seine Bedienbarkeit oder andere Funktionen zu verbessern, hat die Produktspezifikationen Priorität. In diesem Fall ist es möglich, dass die Bedienungsanleitung nicht haargenau den Funktionen des Produktes entspricht, das Sie in Händen halten.

Daher können Produkt und Verpackung sowie Bezeichnung und Abbildung von der Bedienungsanleitung abweichen.

Der in dieser Anleitung als Beispiel gezeigte Bildschirm kann von dem tatsächlichen Bildschirm abweichen.

Wenn Sie das Gerät aus irgendwelchen Gründen entsorgen müssen, beachten Sie bitte Folgendes: Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie diese an den vorgeschriebenen Orten. Adressen zum Recycling erhalten Sie bei der zuständigen Behörde an Ihrem Standort (Elektrische- und elektronische Altgeräte).

VORSICHTSMASSNAHMEN

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

	Dieses Symbol gibt an, dass sich eine gefährliche Spannung mit Stromschlaggefahr im Geräteinneren befi ndet.
	Dieses Symbol gibt an, dass sich in der Bedienungs- und Wartungsanleitung dieses Gerätes wichtige Hinweise befi nden.

VORSICHT

ÜM DIE PERMANENTE SICHERHEIT NICHT ZU GEFÄHRDEN, BITTE AUF KEINEN FALL DIE ABDECKUNGEN ÖFFNEN ODER VERSUCHEN, ZUGRIFF ZUM GERÄTEINNEREN ZU ERLANGEN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM WARTUNGSPERSONAL DURCHGEFÜHRT WERDEN.

ZUM VERHINDERN VON BRAND- ODER STROMSCHLAGGEFAHR DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN.

• Die Anlage niemals in geneigter oder unstabiler Position aufstellen.
- Das Gerät keinen extremen Temperaturen (unter 5°C oder über 35°C) oder Feuchtigkeit aussetzen.
- Das Gerät keiner direkten Sonneneinstrahlung oder sonstigen Hitzequellen aussetzen.
- Dieses Gerät nicht in einem abgeschlossenen Raum wie einen Bücherschrank oder ein eingebautes Gehäuse stellen. Für eine ausreichende Belüftung sollte immer ein Abstand von 20 cm rund um das Gerät gesorgt werden.
• Die Lüftung darf nicht durch Gegenstände, wie Zeitungen, Tischdecken, Vorhänge, usw. abgedeckt werden.
- Bitte stellen Sie dieses Gerät nicht in eine Flüssigkeit.
- Bitte stecken Sie keine Metallgegenstände durch die Lüftungsschlitze in das Gerät.
- Das Gerät darf nicht ins Wasser fallen und darf keinem Spritzwasser ausgesetzt werden. Keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen auf dem Gerät abstellen.
- Keine offenen Flammen, wie Kerzen oder ähnliches auf das Gerät stellen.
- Während eines Gewitters niemals den TV-Bildschirm oder die Antenne/das Netzkabel berühren. Bitte benutzen Sie das Gerät nicht während eines Gewitters.
- Bitte nicht auf das Netzkabel treten oder das Netzkabel verbiegen.
- Bei Auftreten von Störungen darf das Gerät nur von einem Fachmann eingestellt oder repariert werden. Bitte wenden Sie sich an einen zugelassenen technischen Kundendienst.
- Bei längerer Nichtbenutzung der Fernbedienung, Batterien herausnehmen und an einem trockenen Ort aufbewahren.
• Die Fernbedienung nicht fallen lassen, sie könnte sonst beschädigt werden.
- Bitte immer darauf achten, dass die Netzspannung der Steckdose (Spannung und Frequenz) der auf dem Geräteschild auf der Geräterückseite angegebenen entspricht.
- Bei Nichtbenutzung, das Hauptstromkabel aus der Steckdose ziehen. Beim Herausziehen immer nur am Stecker anfassen, nicht am Kabel.
- Dieses KLASSE 1 Gerät darf nur an eine Wechselstromsteckdose mit Erdungsschutz angeschlossen werden. Außerdem sollte das Gerät mit einer einfach zugänglichen Steckdose verbunden werden.
- Wenn das Gerät über einen Ausschalter an der Steckdose oder über eine Steckerleiste ausgeschaltet wird, muss die Steckdose oder Steckerleiste einfach zu bedienen und in Reichweite sein.

BEDIENELEMENTE

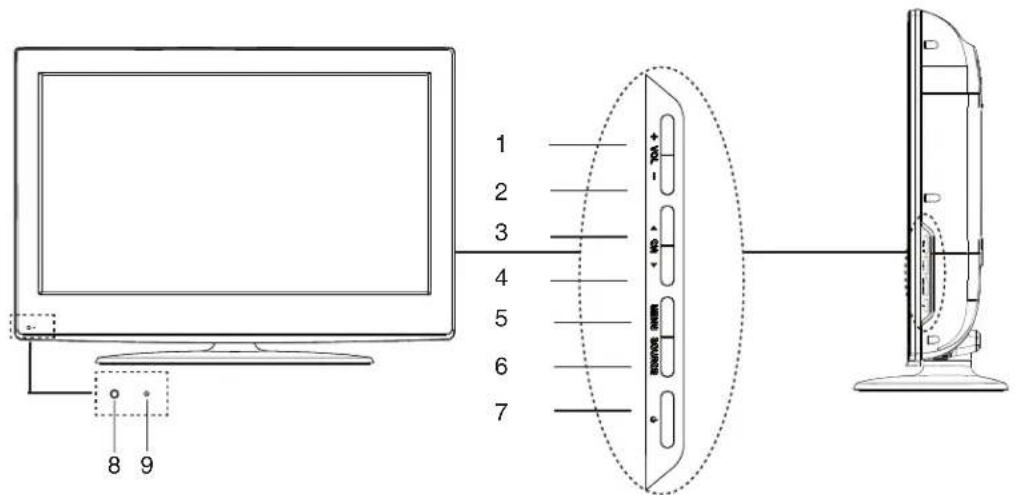

HAUPTGERÄT

Bedienelemente

1 2 3 4 5 6 7 8 9 + - - - - + - + - + - + - + - + - + - + - + - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Allgemeine Bedienelemente

1.	Lautstärke erhöhen(+VOL)
2.	Lautstärke vermindem(VOL-)
3.	Sender Auf-Taste(▲CH)
4.	Sender Ab Taste(CH▼)
5.	Menütaste(MENU)
6.	Taste zur Auswahl der Eingangsquelle (SOURCE)
7.	Einschalter/Stand-by-Taste(1)
8.	Fernbedienungssensor
9.	Betriebsleuchte

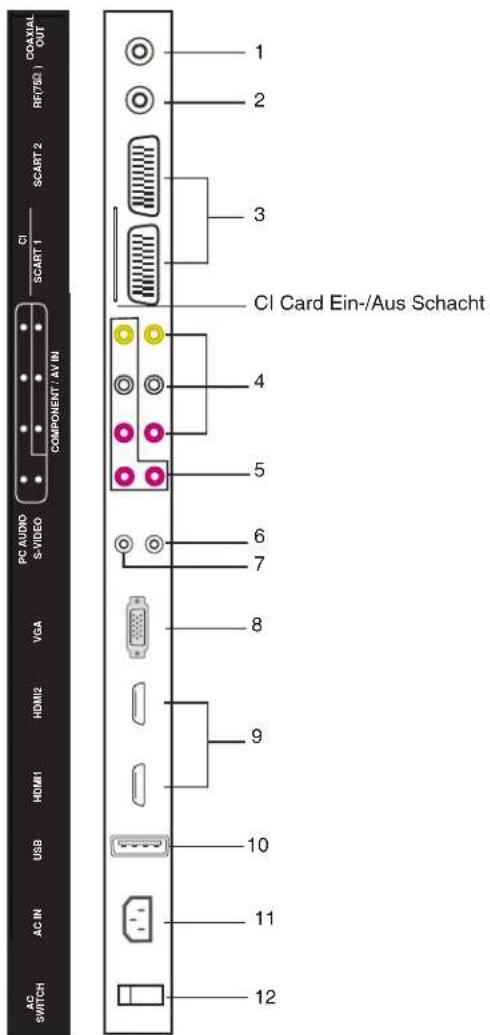

Anschlüsse (Geräterückseite)

1. Koaxialausgangsbuchse (COAXIAL OUT)
2. Antenne/Kabel TV-Eingangsbuchse (RF 75Ω)
3. SCART-Eingangsbuchse (SCART1/2)
4. Composite Audio- und Video-Eingangsbuchse (R/L/VIDEO)
5. Component Video Eingangsbuchsen (R/L/Y Pb Pr)
6. S-Video-Eingangsbuchse (S-VIDEO)
7. PC-Audio-Eingangsbuchse (PC AUDIO)
8. VGA-Interface-Eingangsbuchse (VGA)
9. High definition multi-media interface Anschluss (HDMI1/2)
10. USB-Eingangsbuchse (USB)
11. Netztteileingangsbuchse (AC IN)
12. Schalter Netzstrom Ein/Aus (AC SWITCH)

COAXIAL RF(701) SCART 2 SCART 1 CI COMPONENT / AV IN PC AUDIO S-VIDEO VGA HDMI2 HDMI1 USB AC IN AC SWITCH 1 2 3 Cl Card Ein-/Aus Schacht 4 5 6 7 8 9 10 11 12

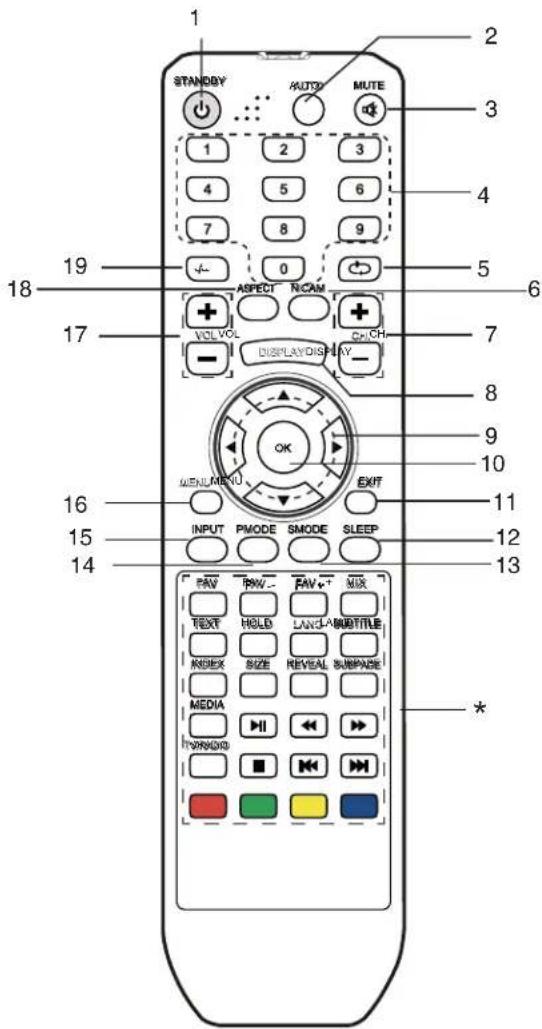

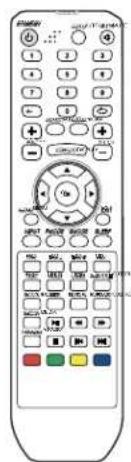

FERNBEDIENUNG

Bedienelemente

1 STANDBY AUTO MUTE 2 3 4 5 6 7 8 9 0 19 ASPECT NCAM VOL VOL CX-CH 17 DISPLAY/DISPLY OPEN MENU OK EXIT 16 INPUT PMODE SMODE SLEEP 15 14 PAN PAV FAV-T MIX TEXT HOLD LANY-ABOTITLE KNDIEX SIZE REVEAL SURFACE MEDIA TOMADO *

1. Einschalter/Stand-by-Taste(1)
2. Auto-Taste (AUTO)
3. MUTE-Taste (MUTE)
4. Zahlentasten (0, 1\~9)
5. Taste vorheriger Sender (
6. NICAM-Modustaste (NICAM)
7. Senderwahltasten (+ CH. -)
8. Displaytaste (DISPLAY)
9. Navigationstasten (▲, ▶, ▼, ◀)
10. Bestätigungstaste (OK)
11. Taste zum Verlassen des Menüs (EXIT)
12. Sleep-Timer Taste (SLEEP)
13. Klangmodus (SMODE)
14. Bildmodustaste (PMODE)
15. Taste zur Auswahl der Eingangsquelle (INPUT)
16. Menütaste (MENU)
17. Lautstärkeregler (- VOL +)
18. Anzeigemodus-Wahltaste (ASPECT)
19. Zahlenumschalttaste (-/-)

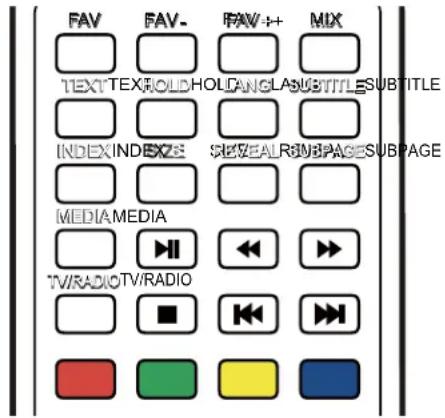

*. Spezialtasten

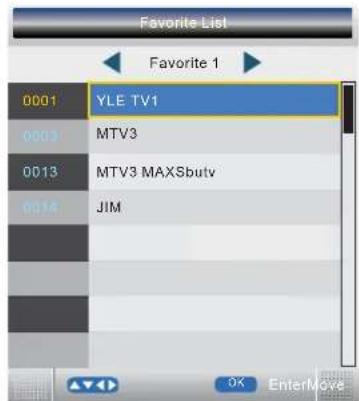

FAV: Taste der Favoritenprogrammliste

FAV-: Sender des Favoritenprogramms nach unten

FAV+: Sender des Favoritenprogramms nach oben

MIX: Videotext-MIX-Taste

TEXT: Videotexttasten

HOLD: Videotext-Holdtaste

LANG: Sprachwahlschalter

SUBTITLE: Untertiteltaste

INDEX: Taste zum Anzeigen des Videotext-Index

SIZE: Anzeigengröße des Videotexts

REVEAL: Videotext-Einblendetaste

SUBPAGE: Taste für Videotext-Unterseite

MEDIA: Medienauswahl

▶ II: Play / Pause-Taste (Wiedergabe/Pause)
◀◀: Schnelles Zurückspulen
▶▶: Schnelles Vorspulen
TV/RADIO: TV/Radio-Modusauswahl
■: Stopptaste
◀◀: Previous button (Taste vorherige)
▶▶: Next-Taste (Nächste)

Batterien einlegen
Zwei Batterien vom Typ "LR03/AAA"

Fernbedien- ungssensor Innerhalb von ca. 8 Metern 30° 30°

Hinweis:

- Helles Sonnenlicht oder Gewitter können zur Störung der Fernbedienung führen.

- Wenn die Fernbedienung für längere Zeit (einen Monat oder länger) nicht benutzt wird, immer die Batterien herausnehmen. Ansonsten könnten die Batterien auslaufen und die Fernbedienung beschädigen.

• Die Tasten auf der Fernbedienung führen ähnliche Funktionen wie die auf dem Hauptgerät aus.

Videotextfunktion

TEXT: Drücken Sie diese Taste, um die Videotextfunktion aufzurufen und das Bild sowie die Videotextseite gleichzeitig anzeigen möchten. Wenn Sie den Videotext verlassen möchten, drücken Sie diese Taste erneut.

MIX: Wenn sie das Bild und die Videotextseite gleichzeitig aufrufen möchten, drücken Sie bitte diese Taste.

SUBPAGE: Dient der Unterseite einer Videotextseite, d.h. Untercodeseite. Wird diese Taste gedrückt, zeigt der Bildschirm die Anforderungen zum Aufrufen der Unterseite an. Ist keine Unterseite vorhanden, wird sie auch nicht angezeigt. In den meisten Fällen gibt es keine Unterseite.

HOLD: Diese Taste drücken, wenn Sie diese Seite angezeigt lassen möchten und erneut drücken, um diese Funktion zu deaktivieren.

SIZE: Diese Taste drücken, um den unteren Bildteil zu vergrößern und noch einmal drücken, um den unteren Bildteil zu verkleinern und ein drittes Mal drücken, um die normale Anzeige fortzusetzen.

REVEAL: Diese Taste drücken, wenn Sie den verborgenen Text anzeigen möchten. Erneut drücken, um die Anzeige des verborgenen Textes zu schließen.

INDEX: Diese Taste drücken, wenn Sie den Index für alle Bildschirmtextseiten anzeigen möchten.

Die Zahlentasten 0\~9 auf der Fernbedienung bieten auch direkten Zugriff auf eine bestimmte Seite. Mithilfe der Taste "▲/▼" auf der Fernbedienung kann man den Inhalt der vorherigen oder nächsten Seite anzeigen.

Drücken Sie die rote, grüne, gelbe und blaue Taste auf der Fernbedienung. Die Seite der entsprechenden Farbe wird im unteren Teil des Bildschirms angezeigt.

FAST TEXT:

Die ROTE, GRÜNE, GELBE und BLAUE Taste wird zum schnellen Zugriff auf die farblich codierten Seiten gedrückt, die über den FAST TEXT gesendet werden.

Beispiel:

ROT wählt die STADTINFORMATION

BLAU wählt die REISEINFORMATION

GRÜN wählt die WETTERINFORMATION

GELB wählt das TV PROGRAMM

FAV FAV- FAV++ MIX TEXT TEXTHOLD HOLD ANGLAB SUBTITLE SUBTITLE INDEX INDEX SEVERALR SUBPAGESUBPAGE MEDIA TV/RADIO/TV/RADIO ■

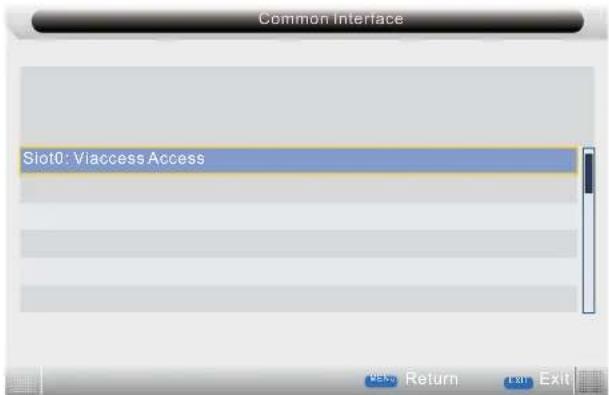

CI Card-Funktion

CI (Common Interface) ist die Bezeichnung, um den Steckplatz zu beschreiben, in den Sie ein Conditional Access Module bzw. CAM (dt. Modul für bedingten Zugriff) einstecken.. Diese Schnittstelle besteht im Allgemeinen aus einem Schacht, in dem man eine Abo-SmartCard einschiebt, um Dienstleistungen zu bezahlen. Sie müssen sich nur eine geeignete CAM für den gewünschten Dienst wie z. B. Pay-TV besorgen oder Sie können diesen Schacht einfach leer lassen.

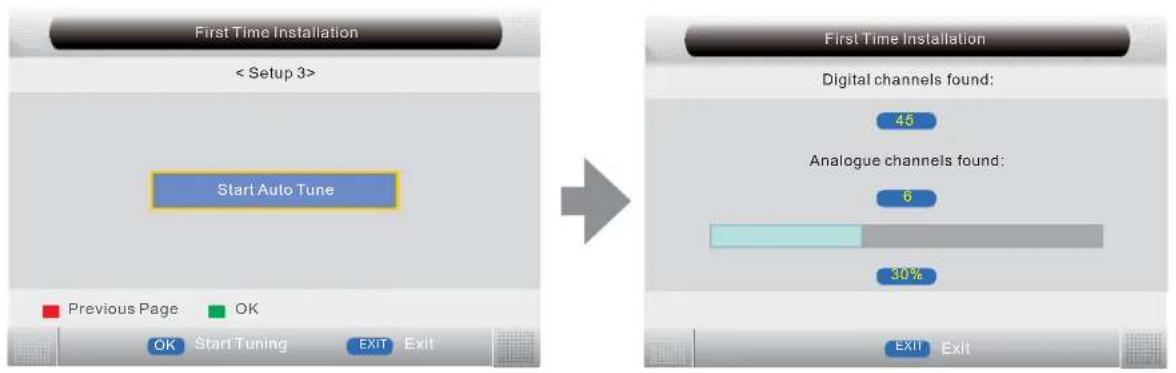

ERSTE INBETRIEBNAME DES TV-GERÄTES

1. Die Antenne oder DTV STB mit dem Anschluss RF 75Ω verbinden.
2. Das Fernsehgerät einschalten.

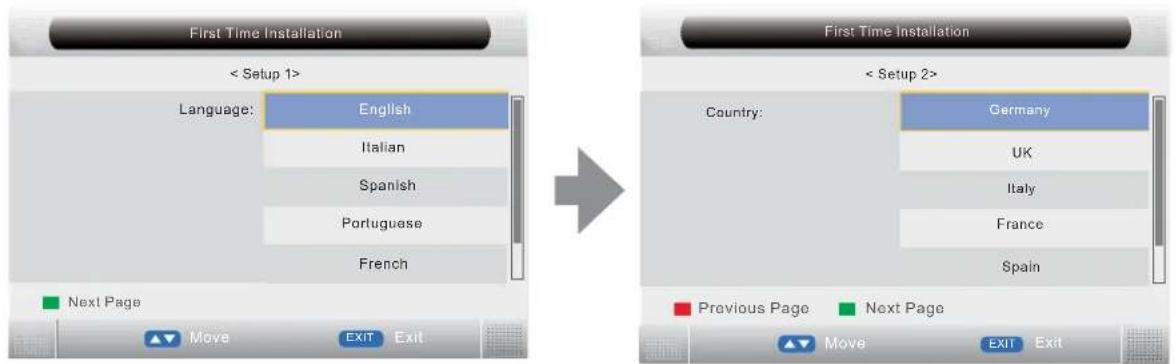

3. Der Installationsbildschirm erscheint:

1. Drücken Sie [▲▼], um die gewünschte Sprache einzustellen und bestätigen Sie mit [OK] oder der grünen Taste, um zu Setup 2 überzugehen.
2. Drücken Sie [▲▼], um das gewünschte Land einzustellen und bestätigen Sie mit [OK] oder der grünen Taste, um zu Setup 3 überzugehen.
3. Drücken Sie die GRÜNE Taste, um die automatische Suche zu starten und es erscheint folgendes Bild:

Hinweis:
Der Installationsbildschirm erscheint erneut, wenn Sie ein "Reset" durchgeführt und das Gerät aus- und wiedereingeschaltet haben.

TV-Information

Taste [DISPLAY] drücken, um die Programminformation anzuzeigen.

Sendernummer Farbsystem 001 C32 PAL DK Sendername Klangsystem NICAM-Modus

GRUNDFUNKTIONEN

Achten Sie darauf, dass alle Anschlüsse einwandfrei durchgeführt wurden, bevor Sie das Gerät einschalten.

Der Einschalter leuchtet rot und das Gerät befindet sich im Stand-by-Modus.

Gerät einschalten

Zum Einschalten des Gerätes auf [☐] drücken. Der Einschalter leuchtet blau.

Gerät ausschalten

Zum Ausschalten des Gerätes erneut auf [+] drücken. Das Gerät schaltet sich automatisch in den Stand-by-Modus. Der Einschalter leuchtet rot.

Einstellen des Sleep-Timers

Der Sleep-Timer schaltet das Gerät automatisch nach Ablauf einer vorprogrammierten Zeit aus. Es gibt 9 programmierbare Zeiten, drücken Sie mehrmals hintereinander die Taste [SLEEP] auf der Fernbedienung, um die gewünschte Ausschaltzeit einzustellen:

0 Min → 15 Min → 30 Min → 45 Min

→60 Min → 75 Min → 90 Min → 105 Min → 120 Min

(Der Sleep-Timer startet, sobald die Einstellung beendet ist.)

Prüfen der verbleibenden Zeit bis zum Ausschalten.

Taste [SLEEP] auf der Fernbedienung drücken und die verbleibende Zeit bis zur Ausschaltzeit wird ein paar Sekunden lang angezeigt.

TV-Sender wählen

Nachdem Sie "ATV" oder „DTV“ als Eingangsquelle gewählt haben, können Sie mithilfe einer der folgenden Optionen Ihren Sender wählen.

- Drücken Sie [CH.+] oder [CH.-] (oder [▼] und [▲] am Hauptgerät).

oder

• Drücken Sie [0, 1\~9], um die Sendernummer direkt einzugeben.
• Drücken Sie [ ] um zum vorherigen Sender zurückzukehren, den Sie vorher eingestellt hatten.

Wählen Sie den Bildmodus

Drücken Sie die Taste [PMODE] mehrmals hintereinander auf der Fernbedienung, um den gewünschten Soundmodus aufzurufen.

Auswahl der Eingangsquelle.

Wählen Sie die erforderlichen angeschlossenen externen Geräte. Drücken Sie auf [INPUT], um die einwandfreie Eingangsquelle zu wählen. Das Menü der Eingangsquelle erscheint.

1. Drücken Sie [▲/▼], um den markierten Streifen zur gewünschten Eingangsquelle zu bewegen.

1. Zum Bestätigen der Auswahl ein zweites Mal OK oder [▶] drücken.

Der gewählte Quellname erscheint ein paar Sekunden lang auf dem TV-Bildschirm.

Displayinformation

Drücken Sie [DISPLAY] auf der Fernbedienung und die Angaben zu dieser Quelle erscheinen automatisch auf dem Bildschirm.

^p Lautstärke regeln

Zum Erhöhen der Lautstärke die Taste [+ VOL] drücken. Zum Reduzieren der Lautstärke die Taste [VOL- ] drücken.

oder

Funktion NICAM

Drücken Sie [NICAM] auf der Fernbedienung, wenn Ihre Eingangsquelle "TV" ist.

Dieser Vorgang hat keinen Einfluss auf Kanäle mit NICAM-Signal.

Nachdem Sie [NICAM] gedrückt haben, können Sie die verschiedenen Klangoptionen wie Mono, Stereo, Dual I, Dual II einstellen.

Bildschirmsprache wählen

Die Werkseinstellung der OSD-Sprache (On Screen Display) ist "Englisch". Bearbeiten des OSD.

1. Drücken Sie [MENU] und das OSD-Menü erscheint.
2. Drücken Sie [▼] bis das Menü „Feature“ erscheint.
3. Drücken Sie [▶], um das Einstellungsmenü aufzurufen und die Option „Language“ (Sprache) wird markiert.
4. Drücken Sie [◀/▶], um die gewünschte Sprache einzurichten.
5. Zum Verlassen des Untermenüs die Taste [MENU] drücken.

Stummschaltung

Drücken Sie die Taste [MUTE] auf der Fernbedienung um den Ton auszuschalten. Diese Taste erneut drücken (oder [VOL+]) und die Stummschaltung ist aufgehoben.

MUTE MUTE

Soundmodus wählen

Drücken Sie die Taste [SMODE] mehrmals hintereinander auf der Fernbedienung, um den gewünschten Soundmodus aufzurufen.

SMODE

OSD-MENÜEINSTELLUNG

Menüs durchsuchen

Drücken Sie [MENU] und das OSD-Menü erscheint.

Drücken Sie [▼] und es erscheinen hintereinander folgende Menüoptionen:

PICTURE (BILD) → SOUND (KLANG) → FEATURE (MERKMALE) → SETUP → ...

Wenn einige Menüoptionen grau hinterlegt sind, bedeutet dies, dass diese Option im aktuellen Einstellmodus nicht verfügbar sind.

Allgemeine Bedienfunktionen:

• Für jedes Menü die Taste [▲, ▼] auf der Fernbedienung drücken, um die Optionen des Hauptmenüs zu wählen.
  • Die Taste [◀, ▶, ▲, ▼] auf der Fernbedienung drücken, um Ihre Einstellungen zu ändern oder zu bestätigen. (Folgen Sie den Tipps weiter unten an den entsprechenden OSD-Bildschirmen).
• Nachdem die Einstellung einer Option beendet ist, drücken Sie die Taste [MENU], um die Option schrittweise zu verlassen oder [EXIT], um den OSD-Bildschirm direkt auszuschalten.

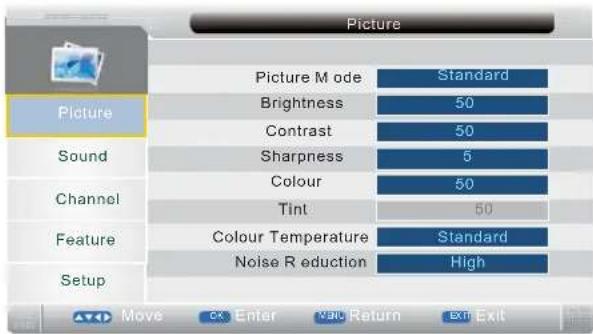

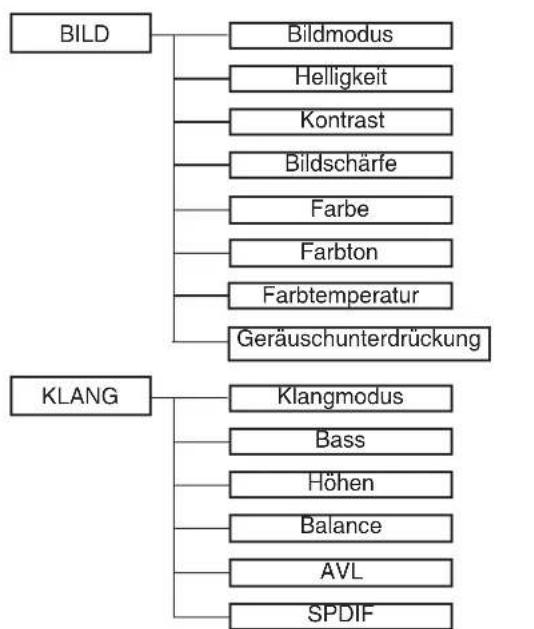

Aufbau des OSD-Menüs:


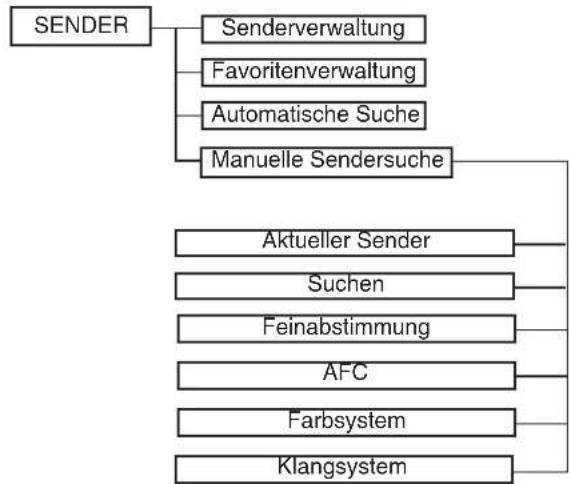

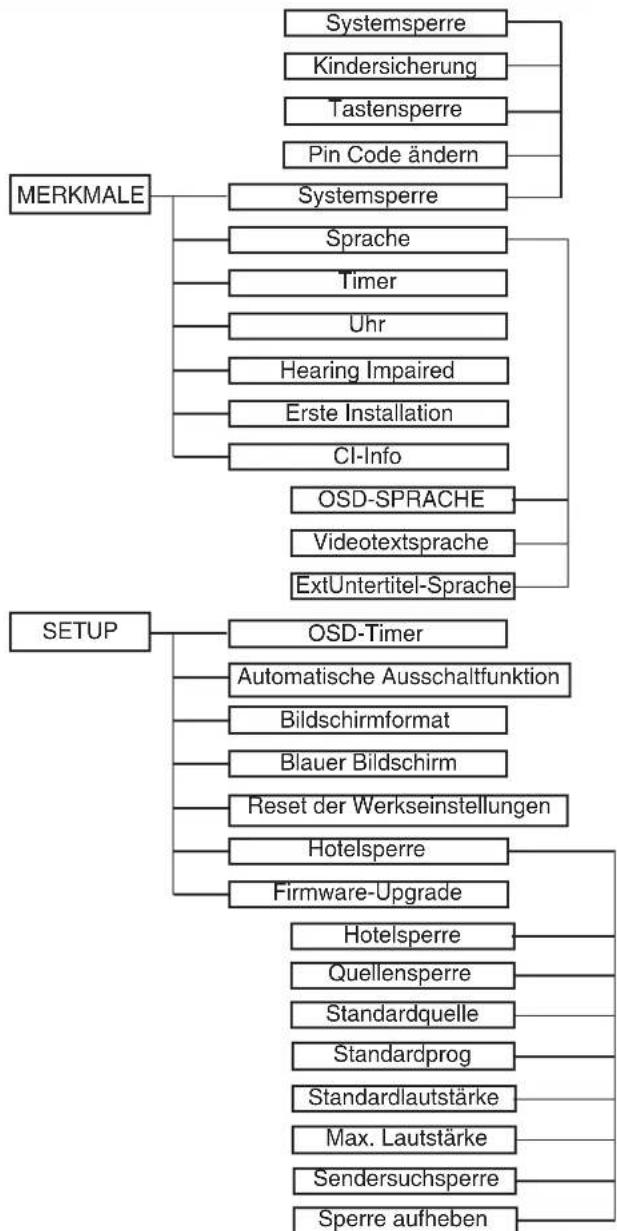

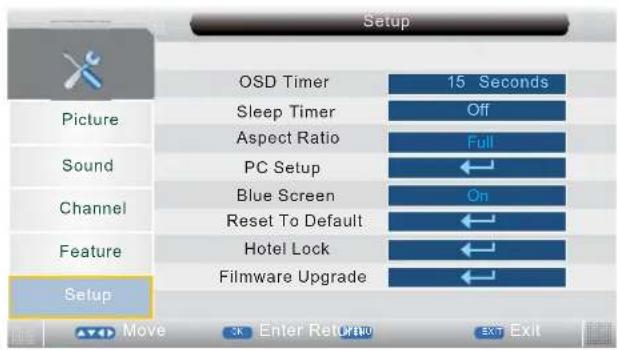

    P["SETUP"] --> Q["OSD-Timer"]
    Q --> R["Automatische Ausschaltfunktion"]
    Q --> S["Bildschirmformat"]
    Q --> T["Blauer Bildschirm"]
    Q --> U["Reset der Werkseinstellungen"]
    Q --> V["Hotelsperre"]
    Q --> W["Firmware-Upgrade"]
    W --> X["Hotelsperre"]
    W --> Y["Quellensperre"]
    W --> Z["Standardquelle"]
    W --> AA["Standardprog"]
    W --> AB["Standardlautstärke"]
    W --> AC["Max. Lautstärke"]
    W --> AD["Sendersuchsperre"]
    W --> AE["Sperre aufheben"]

Haupt-OSD:

TV-Modus

BILDMENÜ

Hinweis: Bitte drücken Sie die rote Taste, um den aktuellen Sender zu sperren. Wenn der aktuelle Sender bereits gesperrt ist, drücken Sie die rote Taste erneut, um die Sperre aufzuheben.

Bitte drücken Sie die grüne Taste, um den aktuellen Sender zu löschen. Wenn der aktuelle Sender bereits zum Löschen markiert ist, drücken Sie die grüne Taste, um diesen Vorgang aufzuheben.

Drücken Sie die gelbe Taste, um den aktuellen Sender zu überspringen. Markieren Sie mithilfe der Cursortasten den zu überspringenden Sender. Drücken Sie die gelbe Taste und Press yellow button and √ wird im markierten Sender angezeigt. Zum Deaktivieren dieser Funktion, die gelbe Taste erneut drücken.

Wenn einer der Sender nicht richtig in der Senderliste steht, können Sie ihn auf eine andere Position verschieben. Mithilfe des Cursors den zu verschiebenden Sender markieren, die blaue Taste drücken, den Sender auf die neue Stelle verschieben und mit [OK] bestätigen.

Hinweis: Taste [▲/▼] drücken, um den Sender zu markieren und mit der roten Taste auf Fav1 belegen.

Taste [▲▼] drücken, um den Sender zu markieren und mit der grünen Taste auf Fav2 belegen.

Taste [▲▼] drücken, um den Sender zu markieren und mit der gelben Taste auf Fav3 belegen.

Taste [▲▼] drücken, um den Sender zu markieren und mit der blauen Taste auf Fav. 4 belegen.

Wenn der aktuelle Sender bereits als ein Favoritensender eingestellt ist, können Sie diese Einstellung mit der roten/grünen/gelben/blauen Taste wieder aufheben.

Taste [MENU] oder [EXIT] drücken und das aktualisierte Menü erscheint.

FUNKTIONSMENÜ

Hinweis: Taste [▲/▼] drücken, um die Sendernummer zu markieren und mit der roten Taste diesen Sender löschen.

Mit der grünen Taste können Sie alle Timer deaktiveren.

Mit der gelben Taste können Sie Sender zur Timerliste hinzufügen.

Mit der blauen Taste können Sie den markierten Sender bearbeiten und das Timerbearbeitungsmenü erscheint.

Hinweis: Dies ist nur ein Beispiel, verschiedene CI-Module haben unterschiedliche CI-Menüs

PC-Modus

EINSTELLUNGSMENÜ

Hinweis: Bevor Sie das MEDIA-Menü bedienen können, müssen Sie ein USB-Gerät oder eine Speicherkarte einschieben. Drücken Sie dann [INPUT], um die Eingangsquelle auf MEDIA einzustellen.

Drücken Sie auf [▲▼], um Media im Quellenmenü zu wählen und bestätigen Sie mit [OK] oder [▶].

FILMMENÜ

MOAGE usb1_1 No 001/001 No 000/001 0001 /usb1_1 0001 b10098-b2f.mpg Disk Manager Move Page - / Page + OK Play NENO Back Exit Exit

Hinweis: Drücken Sie auf [◀/▶], um Movie im Quellenmenü zu wählen und bestätigen Sie mit [OK] oder [p]. Drücken Sie [MENU], wenn Sie zum vorherigen Menü zurückkehren wollen.

Drücken Sie die Taste [▲▼], um den gewünschten Ordner aufzurufen. Drücken Sie [OK] oder [a] um den Unterordner zu markieren und drücken Sie zur Wiedergabe [OK]. Mit [EXIT] kehren Sie wieder zum Ausgangspunkt zurück.

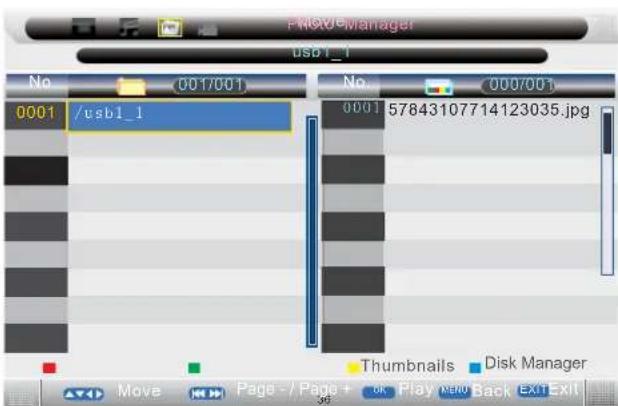

Photo Manager (Fotoverwaltung)

PM200 Manager usb1_1 No 001/001 0001 /usb1_1 No 000/001 0001 57843107714123035.jpg Thumbnail Disk Manager Move Page - / Page + OK Play NEW Back Exit Exit

Hinweis: Drücken Sie auf [◀▶], um Photo Manager im Quellenmenü zu wählen und bestätigen Sie mit [OK] oder [▼]. Drücken Sie [MENU], wenn Sie zum vorherigen Menü zurückkehren wollen.

Drücken Sie die GRÜNE Taste, markieren Sie mit den Tasten [▲/▼/◄/►] die Fotos und drücken Sie zur Anzeige auf [OK].

MUSIKMENÜ

MovieMusic usb1_1 No 001/001 0001 /usb1_1 No 000/001 oren Lavie.mp3 BG Music iD sk Manager Move Page - / Page + Play Back Exit Exit

Hinweis: Drücken Sie auf [◀/▶], um Music (Musik) im Quellenmenü zu wählen und bestätigen Sie mit [OK] oder [p]. Drücken Sie [MENU], wenn Sie zum vorherigen Menü zurückkehren wollen.

Markieren Sie mit [◀▶] den gewünschten Titel und drücken Sie zur Wiedergabe auf [OK].

Bei Digital TV:

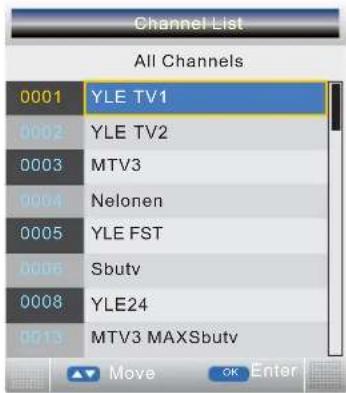

Senderliste / Favoritenliste / Untertitel

Channel List All Channels 0001 YLE TV1 0002 YLE TV2 0003 MTV3 0004 Nelonen 0005 YLE FST 0006 Sbutv 0008 YLE24 0013 MTV3 MAXSbutv Move OK Enter

Hinweis: Drücken Sie [OK] auf der Fernbedienung, um das Senderlistenmenü anzuzeigen.

Favorite List Favorite 1 0001 YLE TV1 0003 MTV3 0013 MTV3 MAXSbutv 0014 JIM OK EnterMove

Hinweis: Drücken Sie [FAV] auf der Fernbedienung, um das Favoritenlistenmenü anzuzeigen.

Subtitle DTV Subtitle ENG Move

Hinweis: Taste [SUBTITLE] auf der Fernbedienung drücken. Zum Deaktivieren des Untertitels die Taste [▲▼] drücken, um OFF (AUS) zu wählen und mit [OK]. Zum Anzeigen der Untertitel in Englisch die Taste [▲▼] drücken, dann ENG markieren und mit [OK] bestätigen. Zum Verlassen die Taste [EXIT] drücken.

Information zur Funktion Hotelsperre

Rufen Sie ein Untermenü nach dem anderen auf:

SETUP (Einstellung) → Hotel Lock (Hotelsperre) → Source Lock (Quellensperre) → ...

Hotelsperre: Es gibt aber noch andere Möglichkeiten. Zum Einrichten der nachstehenden Optionen sollte diese Funktion zunächst auf „ON“ (EIN) eingestellt werden.

Wenn sie auf "ON" (EIN) steht, sind alle nachstehenden Optionen verfügbar.

Quellensperre: Sperren Sie die gewünschte Eingangsquelle (z. B.: TV, HDMI...).

Standardquelle: Wenn diese Option eingerichtet wird, schaltet sich eine bestimmte Eingangsquelle bei Einschalten des TV-Gerätes ein.

Standardprog: Richten Sie eine TV-Programmnummer als Standard ein, wenn Sie auf „DTV“ oder "ATV" wechseln.

Standardlautstärke: Zum Einstellen der Standardlautstärke.

Max. Lautstärke: Zum Einstellen der maximalen Lautstärke.

Sendersuchsperre: Die TV-Quelle steht nicht zur Verfügung.

Sperre aufheben: Alle Sperren werden aufgehoben.

Zum PIN-Code:

(Die werkseitige Einstellung ist "0000".)

Wenn Sie das Passwort vergessen haben...

Geben Sie "2008" ein.

Geben Sie das Passwort nicht an Kinder weiter.

WARTUNG

WARNUNG:

ZU IHRER PERSÖNLICHEN SICHERHEIT SOLLTEN SIE DAS NETZKABEL AUS DER STECKDOSE ZIEHEN, BEVOR SIE WARTUNGS- ODER REINIGUNGSARBEITEN DURCHFÜHREN.

Reinigen der LCD-Anzeigefl äche

Die LCD-Anzeigefläche darf nicht mit spitzen Gegenständen berührt werden. Staub und Fingerabdrücken auf der LCD-Anzeigefläche können mit einem weichen, sauberen Tuch abgewischt werden.

Immer gerade, von der Mitte der LCD-Anzeigefl äche nach außen wischen.

Niemals chemische Mittel, wie Plattensprays, Antistatiksprays, Benzin oder Verdünner zum Reinigen der LCD-Anzeigefläche verwenden.

Reinigen des Hauptgerätes

Reinigen Sie das Gerätegehäuse mit einem sauberen, weichen, leicht lauwarm befeuchteten Tuch. Bitte benutzen Sie kein Benzin, keinen Verdünner oder Alkohol, da sonst die Oberfläche beschädigt werden kann.

FEHLERBEHEBUNG

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild und kein Ton.

Das Netzkabel ist nicht richtig mit dem Hauptgerät verbunden.

Verbinden Sie das Netzkabel mit dem Hauptgerät.

Das Netzkabel ist nicht mit einer Netzsteckdose verbunden.

Das Netzkabel mit der Steckdose verbinden.

Es wurde die falsche Eingangsquelle gewählt.

Wählen Sie eine korrekte Eingangsquelle.

Die Eingangsquelle funktioniert nicht mit dem TV-Gerät.

Führen Sie die richtigen Anschlüsse durch.

Kein Ton.

Die Lautstärke ist zu leise eingestellt.

Zum Erhöhen der Lautstärke die Taste VOL+ drücken.

Die Taste ✗ wurde auf der Fernbedienung gedrückt.

Zum Erhöhen der Lautstärke die Taste ☒ oder (oder VOL+/-) drücken.

Es wurde ein falsches Klangsystem eingestellt.

Stellen Sie ein richtiges Klangsystem aus dem Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild oder nur Schwarz-Weiß-Bild.

Die Einstellung des Farbsystems passt nicht zum Programm.

Stellen Sie das richtige Farbsystem ein.

Die Einstellung des Klangsystems passt nicht zum Programm.

Stellen Sie das richtige Klangsystem ein.

Bild- oder Tonstörungen

Einige umstehende Geräte erzeugen Funkstörungen im TV-Gerät.

Bitte halten Sie solche Geräte vom TV fern.

Es befindet sich eine Steckerleiste in derselben Netzsteckdose.

Verbinden Sie das Netzkabel mit einer anderen Netzsteckdose.

Es wurde ein falsches Klangsystem eingestellt.

Stellen Sie ein richtiges Klangsystem aus dem Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

Hinweis:

Es kann vorkommen, dass kleine helle und schwarze Punkte auf dem TV-Bildschirm erscheinen, dies ist aber ganz normal.

TECHNISCHE DATEN

TF-L26B DVB-T

Bildschirmmerkmale

Displaytyp LCD

Bildschirmgröße 26"

Bildformat 16:9

Aktive Fläche 575.8 (H) X 323.8 (V)

Auflösung des Bildschirms 1366 (H) X 768 (V)

Helligkeit 450 cd/m ^2

Kontrastverhältnis 800:1

TV-Farbsystem PAL / SECAM

Klangsystem B/G, I, D/K, L/L'

Antennen-Eingangsimpedanz 75 Ohm

Senderempfangsreichweite:

ATV 49MHz - 863MHz

DTV VHF (174MHz - 230MHz)

UHF (474MHz - 862MHz)

Stromanforderungen

Leistungsanforderungen 100-240V \~ 50/60 Hz

Leistungsaufnahme

Maximal < 100W

Anschlüsse

Eingang:

TV Tuner (RF 75Ω) 1

Component Video-Eingang (Y, Pb, Pr) 1

AV-Eingang (Video) 1

S-Video-Eingang (S-VIDEO) 1

SCART 2

VGA-Eingang (VGA) 1

PC-Audio-Eingang (PC AUDIO) 1

HDMI-Eingang (HDMI) 2

USB-Port 1

Ausgang:

Koaxialausgangsbuchse (COAXIAL OUT) 1

Unterstützte VGA-Auflösungen

bis zu 1360 x 768

Maße (BxHxT)

Gerät mit Ständer/Lautsprecher 662 x 497 x 232 mm

Gerät ohne Ständer/Lautsprecher 662 x 454 x 113 mm

Gewicht (netto)

Gerät mit Ständer/Lautsprecher 9.7 Kg

Umgebung

Betriebstemperatur 5°C-35°C

Betriebsfeuchtigkeit 20%-80%

Hinweis:

Änderungen ohne vorherige Ankündigung vorbehalten.

TECHNOSTAR

TF-L26B DVB-T

GEBRUIKERS- HANDLEIDING

TECHNISCHE KENMERKEN......D18

Beste klant,

OM BRAND OF HET GEVAAR VAN EEN ELEKTRISCHE SCHOK TE VERMIJDEN, DEZE EENHEID NIET AAN REGEN OF VOCHT BLOOTSTELLEN

TECHNISCHE KENMERKEN

TF-L26B DVB-T

Schermkenmerken

Gewicht (nettogewicht)

Wenn Sie das Gerät aus irgendwelchen Gründen entsorgen müssen, beachten Sie bitte Folgendes: Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie diese an den vorgeschriebenen Orten. Adressen zum Recycling erhalten Sie bei der zuständigen Behörde an Ihrem Standort. (Richtlinie zur Entsorgung von elektrischen und elektronischen Altgeräten)
