BEDIENUNGSANLEITUNG TF-L16B DVB-T TechnoStar

BEDIENUNG- SANLEITUNG

OSD-MENÜEINSTELLUNG...... G9

WARTUNG...... G16

FEHLERSUCHE UND FEHLERBEHEBUNG...... G16

TECHNISCHE DATEN...... G17

Lieber Kunde!

Vielen Dank für den Kauf dieses LCD TV. Wenn Sie den Karton zum ersten Mal öffnen, prüfen Sie, ob alle Zubehörteile vorhanden sind. Vor dem Anschließen der Teile lesen Sie bitte die Gebrauchsanleitung des LCD TV sorgfältig durch und bewahren Sie sie griffbreit zum späteren Nachlesen auf.

Bedienungsanleitung X 1

AV-Kabel X 1

Batterien X 2

Netzkabel X 1

Bitte prüfen Sie die Zubehörteile in der Verpackung. Bei beschädigten oder fehlenden Teilen wenden Sie sich bitte an Ihren Händler.

Hinweis:

Diese Beschreibung wurde vor der Produktentwicklung gedruckt.

Wenn ein Teil der Produktspezifikation geändert werden musste, um seine Bedienbarkeit oder andere Funktionen zu verbessern, hat die Produktspezifikationen Priorität. In diesem Fall ist es möglich, dass die Bedienungsanleitung nicht haargenau den Funktionen des Produktes entspricht, das Sie in Händen halten.

Daher können Produkt und Verpackung sowie Bezeichnung und Abbildung von der Bedienungsanleitung abweichen.

Der in dieser Anleitung als Beispiel gezeigte Bildschirm kann von dem tatsächlichen Bildschirm abweichen.

Wenn Sie das Gerät aus irgendwelchen Gründen entsorgen müssen, beachten Sie bitte Folgendes: Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie diese an den vorgeschriebenen Orten. Adressen zum Recycling erhalten Sie bei der zuständigen Behörde an Ihrem Standort (Elektrische- und elektronische Altgeräte).

VORSICHTSMASSNAHMEN

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

	Dieses Symbol gibt an, dass sich eine gefährliche Spannung mit Stromschlaggefahr im Geräteinneren befi ndet.
	Dieses Symbol gibt an, dass sich in der Bedienungs- und Wartungsanleitung dieses Gerätes wichtige Hinweise befi nden.

VORSICHT

ÜM DIE PERMANENTE SICHERHEIT NICHT ZU GEFÄHRDEN, BITTE AUF KEINEN FALL DIE ABDECKUNGEN ÖFFNEN ODER VERSUCHEN, ZUGRIFF ZUM GERÄTEINNEREN ZU ERLANGEN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM WARTUNGSPERSONAL DURCHGEFÜHRT WERDEN.

ZUM VERHINDERN VON BRAND- ODER STROMSCHLAGGEFAHR DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN.

• Die Anlage niemals in geneigter oder unstabiler Position aufstellen.
- Das Gerät keinen extremen Temperaturen (unter 5°C oder über 35°C) oder Feuchtigkeit aussetzen.
- Das Gerät keiner direkten Sonneneinstrahlung oder sonstigen Hitzequellen aussetzen.
- Dieses Gerät nicht in einem abgeschlossenen Raum wie einen Bücherschrank oder ein eingebautes Gehäuse stellen. Für eine ausreichende Belüftung sollte immer ein Abstand von 20 cm rund um das Gerät gesorgt werden.
• Die Lüftung darf nicht durch Gegenstände, wie Zeitungen, Tischdecken, Vorhänge, usw. abgedeckt werden.
- Bitte stellen Sie dieses Gerät nicht in eine Flüssigkeit.
- Bitte stecken Sie keine Metallgegenstände durch die Lüftungsschlitze in das Gerät.
- Das Gerät darf nicht ins Wasser fallen und darf keinem Spritzwasser ausgesetzt werden. Keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen auf dem Gerät abstellen.
- Keine offenen Flammen, wie Kerzen oder ähnliches auf das Gerät stellen.
- Während eines Gewitters niemals den TV-Bildschirm oder die Antenne/das Netzkabel berühren. Bitte benutzen Sie das Gerät nicht während eines Gewitters.
- Bitte nicht auf das Netzkabel treten oder das Netzkabel verbiegen.
- Bei Auftreten von Störungen darf das Gerät nur von einem Fachmann eingestellt oder repariert werden. Bitte wenden Sie sich an einen zugelassenen technischen Kundendienst.
- Bei längerer Nichtbenutzung der Fernbedienung, Batterien herausnehmen und an einem trockenen Ort aufbewahren.
• Die Fernbedienung nicht fallen lassen, sie könnte sonst beschädigt werden.
- Bitte immer darauf achten, dass die Netzspannung der Steckdose (Spannung und Frequenz) der auf dem Geräteschild auf der Geräterückseite angegebenen entspricht.
- Bei Nichtbenutzung, das Hauptstromkabel aus der Steckdose ziehen. Beim Herausziehen immer nur am Stecker anfassen, nicht am Kabel.
- Dieses KLASSE 1 Gerät darf nur an eine Wechselstromsteckdose mit Erdungsschutz angeschlossen werden. Außerdem sollte das Gerät mit einer einfach zugänglichen Steckdose verbunden werden.
- Wenn das Gerät über einen Ausschalter an der Steckdose oder über eine Steckerleiste ausgeschaltet wird, muss die Steckdose oder Steckerleiste einfach zu bedienen und in Reichweite sein.

BEDIENELEMENTE

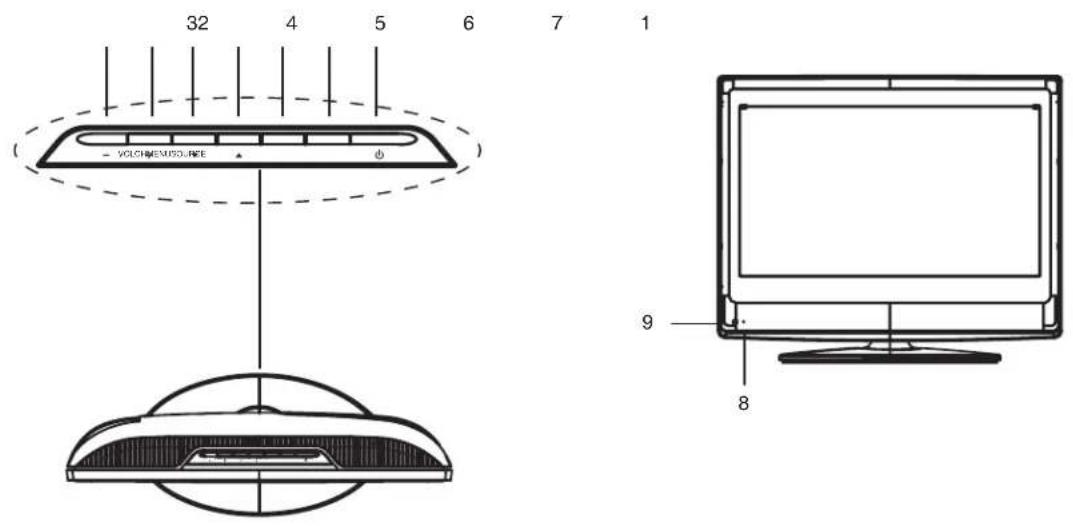

HAUPTGERÄT

Bedienelemente

Allgemeine Bedienelemente

1.	Lautstärke vermindem	(-VOL)
2.	Lautstärke erhöhen	(VOL+)
3.	Sender Ab Taste	(▼CH)
4.	Sender Auf-Taste	(CH ▲)
5.	Taste Menu	(MENU)
6.	Taste zur Auswahl der Eingangsquelle	(SOURCE)
7.	Einschalter/Stand-by-Taste	(↓)
8.	Betriebsleuchte
9.	Fernbedienungssensor

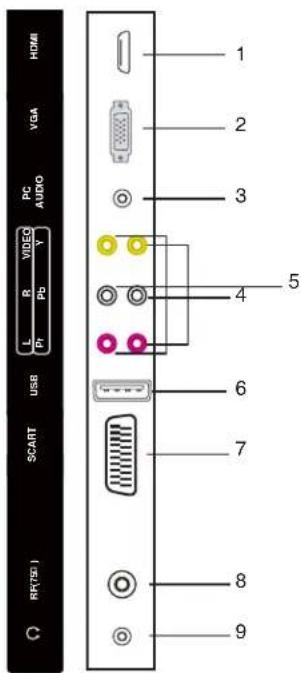

Anschlüsse (Geräterückseite)

1. High definition multi-media interface Anschluss (HDMI)
2. VGA-Interface-Eingangsbuchse (VGA)
3. PC-Audio-Eingangsbuchse (PC AUDIO)
4. Component Video Eingangsstecker (Y, Pb, Pr)
5. Composite Audio- und Video-Eingangsbuchse (R/L/VIDEO)
6. USB-Port (USB)
7. SCART-Eingangsbuchse (SCART)
8. Antenne/Kabel TV-Eingangsbuchse (RF 75)
9. Audio-Ausgangsbuchse (Ω)

HDMI VGA PC AUDIO L R VIDEO Pi Pb Y USB SCART RF(5E-1) 1 2 3 4 5 6 7 8 9

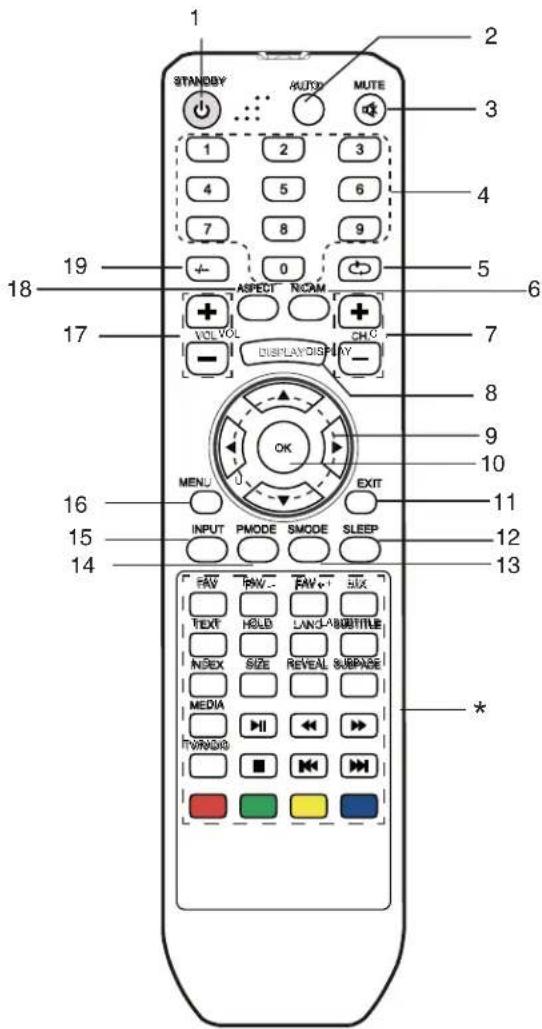

FERNBEDIENUNG

Bedienelemente

1 STANDBY AUTO MUTE 2 3 4 5 6 7 8 9 0 19 ASPECT NCAM VOL VOL CH C DISPLAY DIS V 7 8 9 10 16 INPUT PMODE SMODE SLEEP MENU EXIT 11 15 14 FAV FAV FAV SIX TEXT HOLD LANLABTITLE INDEX SIZE REVEAL SURFACE MEDIA TV/RADIO *

1. Einschalter/Stand-by-Taste(1)
2. Auto-Taste (AUTO)
3. MUTE-Taste (MUTE)
4. Zahlentasten (0, 1\~9)
5. Taste vorheriger Sender (
6. NICAM-Modustaste (NICAM)
7. Senderwahltasten (+ CH. -)
8. Displaytaste (DISPLAY)
9. Navigationstasten (▲, ▶, ▼, ◀)
10. Bestätigungstaste (OK)
11. Taste zum Verlassen des Menüs (EXIT)
12. Sleep-Timer Taste (SLEEP)
13. Klangmodus (SMODE)
14. Bildmodustaste (PMODE)
15. Taste zur Auswahl der Eingangsquelle (INPUT)
16. Menütaste (MENU)
17. Lautstärkeregler (- VOL +)
18. Anzeigemodus-Wahltaste (ASPECT)
19. Zahlenumschalttaste (-/-)

*. Spezialtasten

FAV: Taste der Favoritenprogrammliste

FAV-: Sender des Favoritenprogramms nach unten

FAV+: Sender des Favoritenprogramms nach oben

MIX: Videotext-MIX-Taste

TEXT: Videotexttasten

HOLD: Videotext-Holdtaste

LANG: Sprachwahlschalter

SUBTITLE: Untertiteltaste

INDEX: Taste zum Anzeigen des Videotext-Index

SIZE: Anzeigengröße des Videotexts

REVEAL: Videotext-Einblendetaste

SUBPAGE: Taste für Videotext-Unterseite

MEDIA: Medienauswahl

▶ II: Wiedergabe/Pause
◀◀: Schnellrücklauf
▶▶: Schnellvorlauf
TV/RADIO: TV/Radio-Modusauswahl
■: Stopp
: Zurück
▶▶I: Vor

Batterien einlegen
Zwei Batterien vom Typ "LR03/AAA"

Fernbedien- ungs-sensor Innerhalb von 8 Metern 30° 30°

Hinweis:

- Helles Sonnenlicht oder Gewitter können zur Störung der Fernbedienung führen.

- Wenn die Fernbedienung für längere Zeit (einen Monat oder länger) nicht benutzt wird, immer die Batterien herausnehmen. Ansonsten könnten die Batterien auslaufen und die Fernbedienung beschädigen.

• Die Tasten auf der Fernbedienung führen ähnliche Funktionen wie die auf dem Hauptgerät aus.

Videotextfunktion

TEXT: Drücken Sie diese Taste, um die Videotextfunktion aufzurufen und das Bild sowie die Videotextseite gleichzeitig anzeigen möchten. Wenn Sie den Videotext verlassen möchten, drücken Sie diese Taste erneut.

MIX: Wenn sie das Bild und die Videotextseite gleichzeitig aufrufen möchten, drücken Sie bitte diese Taste.

SUBPAGE: Dient der Unterseite einer Videotextseite, d.h. Untercodeseite. Wird diese Taste gedrückt, zeigt der Bildschirm die Anforderungen zum Aufrufen der Unterseite an. Ist keine Unterseite vorhanden, wird sie auch nicht angezeigt. In den meisten Fällen gibt es keine Unterseite.

HOLD: Diese Taste drücken, wenn Sie diese Seite angezeigt lassen möchten und erneut drücken, um diese Funktion zu deaktivieren.

SIZE: Diese Taste drücken, um den unteren Bildteil zu vergrößern und noch einmal drücken, um den unteren Bildteil zu verkleinern und ein drittes Mal drücken, um die normale Anzeige fortzusetzen.

REVEAL: Diese Taste drücken, wenn Sie den verborgenen Text anzeigen möchten. Erneut drücken, um die Anzeige des verborgenen Textes zu schließen.

INDEX: Diese Taste drücken, wenn Sie den Index für alle Bildschirmtextseiten anzeigen möchten.

Die Zahlentasten 0\~9 auf der Fernbedienung bieten auch direkten Zugriff auf eine bestimmte Seite. Mithilfe der Taste "▲/▼" auf der Fernbedienung kann man den Inhalt der vorherigen oder nächsten Seite anzeigen.

Drücken Sie die rote, grüne, gelbe und blaue Taste auf der Fernbedienung. Die Seite der entsprechenden Farbe wird im unteren Teil des Bildschirms angezeigt.

FAST TEXT:

Die ROTE, GRÜNE, GELBE und BLAUE Taste wird zum schnellen Zugriff auf die farblich codierten Seiten gedrückt, die über den FAST TEXT gesendet werden.

Beispiel:

ROT wählt die STADTINFORMATION

BLAU wählt die REISEINFORMATION

GRÜN wählt die WETTERINFORMATION

GELB wählt das TV PROGRAMM

FAV TEXT INDEX MEDIA TV/RADIO/TV/RADIO FAV- HOLD SIZE DIA REVEAL I OUDANG SUBTITLE SUBTITLE MIX SUBPAGESUBPAGE

ERSTE INBETRIEBNAME DES TV-GERÄTES

1. Die Antenne oder DTV STB mit dem Anschluss RF 75Ω verbinden.
2. Das Fernsehgerät einschalten.

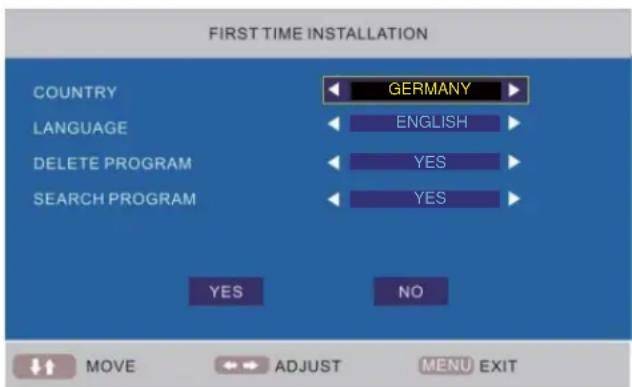

3. Der Installationsbildschirm erscheint:

FIRST TIME INSTALLATION COUNTRY GERMANY LANGUAGE ENGLISH DELETE PROGRAM YES SEARCH PROGRAM YES NO MOVE ADJUST MENU EXIT

1. Drücken Sie auf nacheinander auf [▲] oder [▼], um die gewünschten Einstellungen aufzurufen.
2. Drücken Sie [◀] oder [▶], um die gewünschten Einstellungen vorzunehmen.
3. Drücken Sie [▼] um "YES" (JA) zu wählen und mit [OK] bestätigen.

Hinweis:

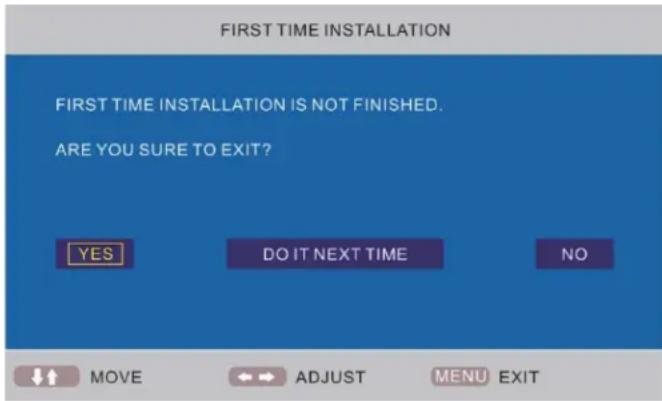

Zum Annullieren des ersten Installationsprozesses drücken Sie [V], um "NO" (NEIN) zu wählen und folgender Bildschirm erscheint: Zum Aufheben der Sendersuche die Taste [MENU] drücken.

FIRST TIME INSTALLATION FIRST TIME INSTALLATION IS NOT FINISHED. ARE YOU SURE TO EXIT? YES DO IT NEXT TIME NO MOVE ADJUST MENU EXIT

Hinweis:

Der Installationsbildschirm erscheint erneut, wenn Sie ein "Reset" durchgeführt und das Gerät aus- und wiedereingeschaltet haben.

TV-Information

Taste [DISPLAY] drücken, um die Programminformation anzuzeigen.

Programmnummer Farbsystem Klangsystem TV 002 PAL DK

GRUNDFUNKTIONEN

Achten Sie darauf, dass alle Anschlüsse einwandfrei durchgeführt wurden, bevor Sie das Gerät einschalten.

Der Einschalter leuchtet rot und das Gerät befindet sich im Stand-by-Modus.

Gerät einschalten

Zum Einschalten des Gerätes auf [☐] drücken. Der Einschalter leuchtet blau.

Gerät ausschalten

Zum Ausschalten des Gerätes erneut auf [☐] drücken. Das Gerät schaltet sich automatisch in den Stand-by-Modus. Der Einschalter leuchtet rot.

Einstellen des Sleep-Timers

Der Sleep-Timer schaltet das Gerät automatisch nach Ablauf einer vorprogrammierten Zeit aus. Es gibt 9 programmierbare Zeiten, drücken Sie mehrmals hintereinander die Taste [SLEEP] auf der Fernbedienung, um die gewünschte Ausschaltzeit einzustellen:

0 Min → 15 Min → 30 Min → 45 Min

→60 Min → 75 Min → 90 Min → 105 Min → 120 Min

(Der Sleep-Timer startet, sobald die Einstellung beendet ist.)

Prüfen der verbleibenden Zeit bis zum Ausschalten.

Taste [SLEEP] auf der Fernbedienung drücken und die verbleibende Zeit bis zur Ausschaltzeit wird ein paar Sekunden lang angezeigt.

TV-Sender wählen

Nachdem Sie "ATV" oder „DTV“ als Eingangsquelle gewählt haben, können Sie mithilfe einer der folgenden Optionen Ihren Sender wählen.

- Drücken Sie [▼] oder [▲] (oder [CH.-] und [CH.+] am Hauptgerät).

oder

• Drücken Sie [0, 1\~9], um die Sendernummer direkt einzugeben.
• Drücken Sie [ ] um zum vorherigen Sender zurückzukehren, den Sie vorher eingestellt hatten.

Wählen Sie den Bildmodus

Drücken Sie die Taste [PMODE] mehrmals hintereinander auf der Fernbedienung, um den gewünschten Soundmodus aufzurufen.

Auswahl der Eingangsquelle.

Wählen Sie die erforderlichen angeschlossenen externen Geräte. Drücken Sie auf [INPUT], um die einwandfreie Eingangsquelle zu wählen. Das Menü der Eingangsquelle erscheint.

1. Drücken Sie [▲/▼], um den markierten Streifen zur gewünschten Eingangsquelle zu bewegen.

DTV

TV

AV

SCART

YPBPR

HDMI

PC

MEDIA

1. Drücken Sie zum Bestätigen auf [OK] (oder [▶]) und der gewählte Quellname erscheint ein paar Sekunden lang auf dem TV-Bildschirm.

Displayinformation

Drücken Sie [DISPLAY] auf der Fernbedienung und die Angaben zu dieser Quelle erscheinen automatisch auf dem Bildschirm.

Lautstärke regeln

Zum Reduzieren der Lautstärke die Taste [- VOL] drücken. Zum Erhöhen der Lautstärke die Taste [VOL+] drücken.

oder

Funktion NICAM

Drücken Sie [NICAM] auf der Fernbedienung, wenn Ihre Eingangsquelle "TV" ist.

Dieser Vorgang hat keinen Einfluss auf Kanäle mit NICAM-Signal.

Nachdem Sie [NICAM] gedrückt haben, können Sie die verschiedenen Klangoptionen wie Mono, Stereo, Dual I, Dual II einstellen.

Bildschirmsprache wählen

Die Werkseinstellung der OSD-Sprache (On Screen Display) ist "Englisch". Bearbeiten des OSD.

1. Drücken Sie [MENU] und das OSD-Menü erscheint.
2. Drücken Sie [▼] bis das Menü „Function“ erscheint.
3. Drücken Sie [▶], um das Einstellungsmenü aufzurufen und die Option „Language“ (Sprache) wird markiert.
4. Drücken Sie [◀/▶], um die gewünschte Sprache einzurichten.
5. Drücken Sie auf [MENU], um das Untermenü zu verlassen.

Stummschaltung

Drücken Sie die Taste [MUTE] auf der Fernbedienung um den Ton auszuschalten.

Diese Taste erneut drücken (oder [VOL+]) und die Stummschaltung ist aufgehoben

Soundmodus wählen

Drücken Sie die Taste [SMODE] mehrmals hintereinander auf der Fernbedienung, um den gewünschten Soundmodus aufzurufen.

OSD-MENÜEINSTELLUNG

Menüs durchsuchen

Drücken Sie [MENU] und das OSD-Menü erscheint.

Drücken Sie [▼] und es erscheinen hintereinander folgende Menüoptionen:

PICTURE (BILD) → SOUND (KLANG) → FUNCTION (FUNKTION) → TV → ...

Wenn einige Menüoptionen grau hinterlegt sind, bedeutet dies, dass diese Option im aktuellen Einstellmodus nicht verfügbar sind.

Allgemeine Bedienfunktionen:

• Für jedes Menü die Taste [▲, ▼] auf der Fernbedienung drücken, um die Optionen des Hauptmenüs zu wählen.
  • Die Taste [◀, ▶, ▲, ▼] auf der Fernbedienung drücken, um Ihre Einstellungen zu ändern oder zu bestätigen. (Folgen Sie den Tipps weiter unten an den entsprechenden OSD-Bildschirmen).
• Nachdem die Einstellung einer Option beendet ist, drücken Sie die Taste [MENU], um die Option schrittweise zu verlassen oder [EXIT], um den OSD-Bildschirm direkt auszuschalten.

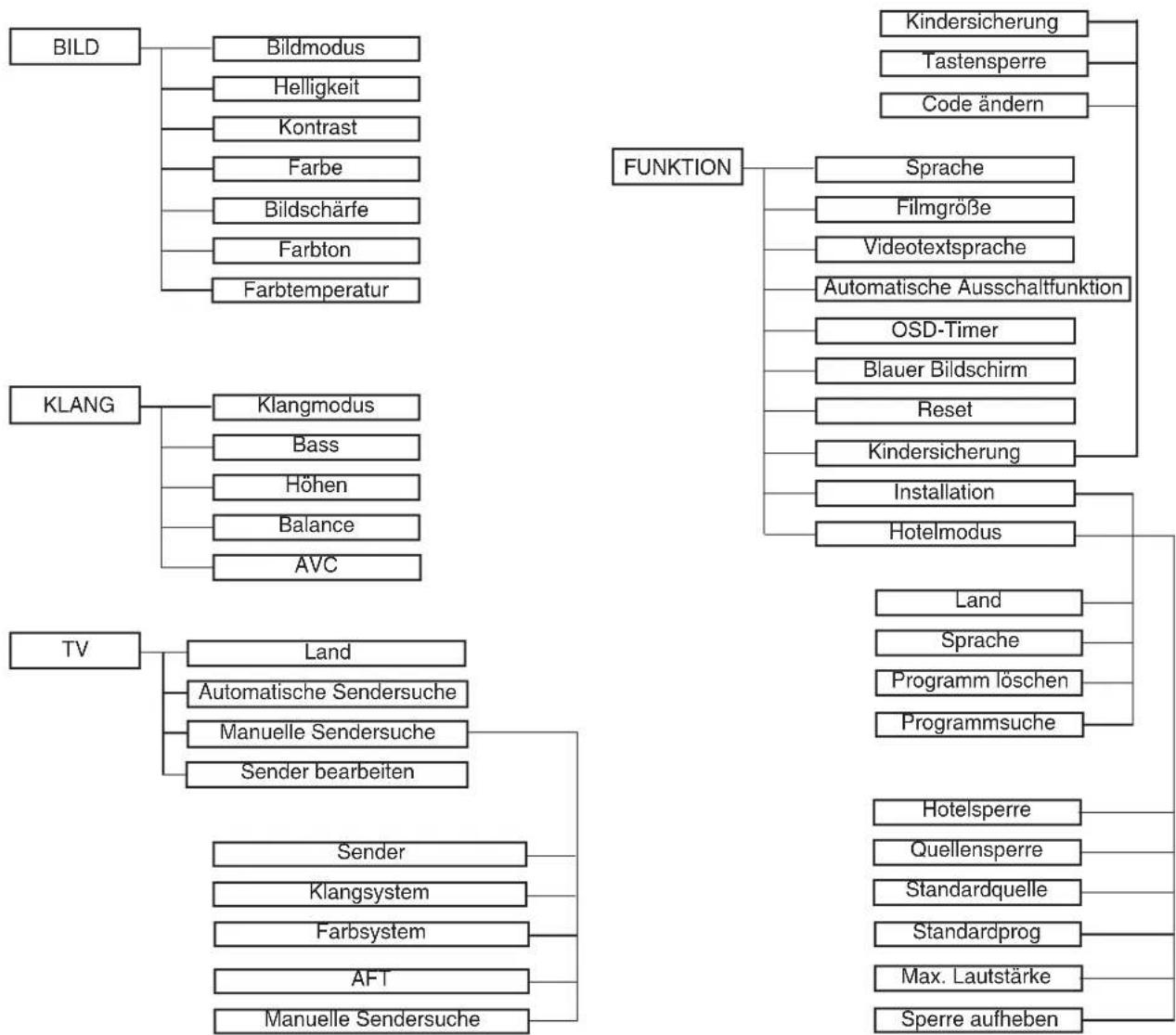

Aufbau des OSD-Menüs:


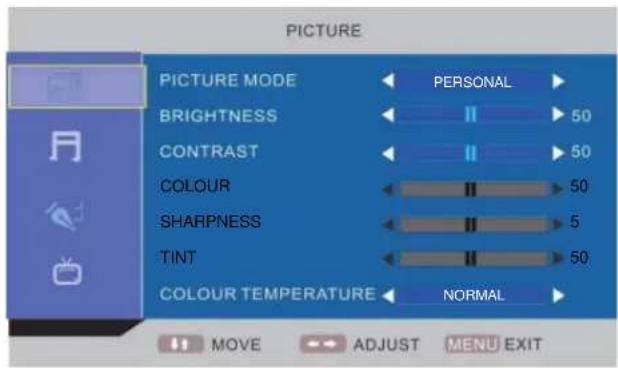

    A["BILD"] --> B["Bildmodus"]
    A --> C["Helligkeit"]
    A --> D["Kontrast"]
    A --> E["Farbe"]
    A --> F["Bildschärfe"]
    A --> G["Farbton"]
    A --> H["Farbtemperatur"]

    I["KLANG"] --> J["Klangmodus"]
    I --> K["Bass"]
    I --> L["Höhen"]
    I --> M["Balance"]
    I --> N["AVC"]

    O["TV"] --> P["Land"]
    O --> Q["Automatische Sendersuche"]
    O --> R["Manuelle Sendersuche"]
    O --> S["Sender bearbeiten"]

    T["FUNKTION"] --> U["Kindersicherung"]
    T --> V["Tastensperre"]
    T --> W["Code ändern"]

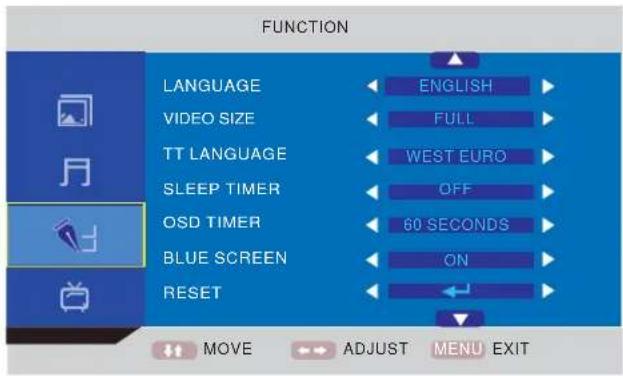

    X["FUNKTION"] --> Y["Sprache"]
    X --> Z["Filmgröße"]
    X --> AA["Videotextsprache"]
    X --> AB["Automatische Ausschaltfunktion"]
    X --> AC["OSD-Timer"]
    X --> AD["Blauer Bildschirm"]
    X --> AE["Reset"]
    X --> AF["Kindersicherung"]
    X --> AG["Installation"]
    X --> AH["Hotelmodus"]

    AI["TV"] --> AJ["Sender"]
    AI --> AK["Klangsystem"]
    AI --> AL["Farbsystem"]
    AI --> AM["AFT"]
    AI --> AN["Manuelle Sendersuche"]

    AO["FUNKTION"] --> AP["Land"]
    AO --> AQ["Sprache"]
    AO --> AR["Programm löschen"]
    AO --> AS["Programmsuche"]

    AT["TV"] --> AU["Sender"]
    AT --> AV["Klangsystem"]
    AT --> AW["Farbsystem"]
    AT --> AX["AFT"]
    AT --> AY["Manuelle Sendersuche"]

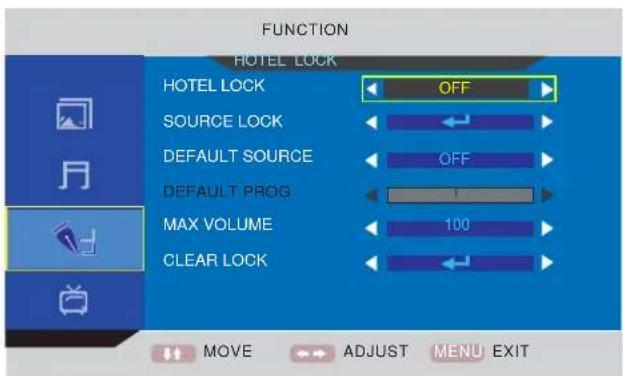

    AZ["FUNKTION"] --> BA["Hotelsperre"]
    AZ --> BB["Quellensperre"]
    AZ --> BC["Standardquelle"]
    AZ --> BD["Standardprog"]
    AZ --> BE["Max. Lautstärke"]
    AZ --> BF["Sperre aufheben"]

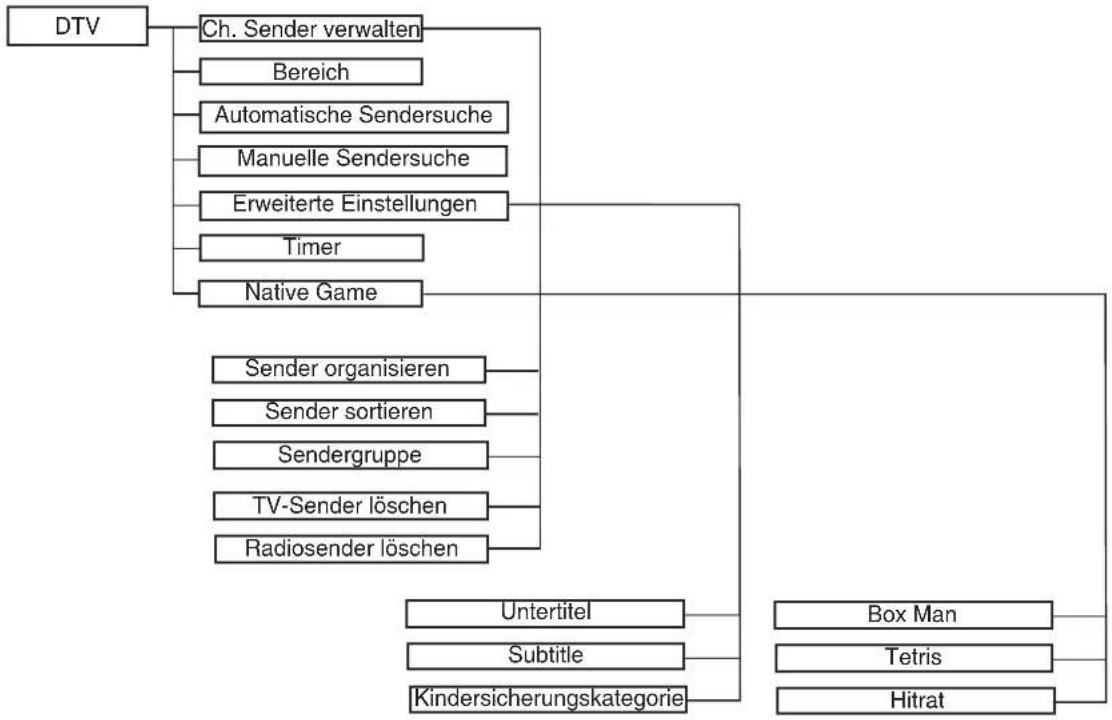

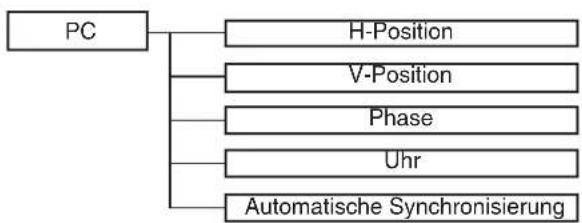


Hinweis: Drücken Sie die ROTE Taste, um diesen Sender als Ihren Lieblingssender zu markieren. Drücken Sie die GRÜNE Taste, um den markierten Sender zu löschen. Drücken Sie die GELBE Taste, um diesem Sender eine Nummer zuzuweisen und drücken Sie dann [▲▼], um einen anderen Sender zu wählen und bestätigen Sie mit [OK]; Drücken Sie die BLAUE Taste, um den Timer einzustellen.

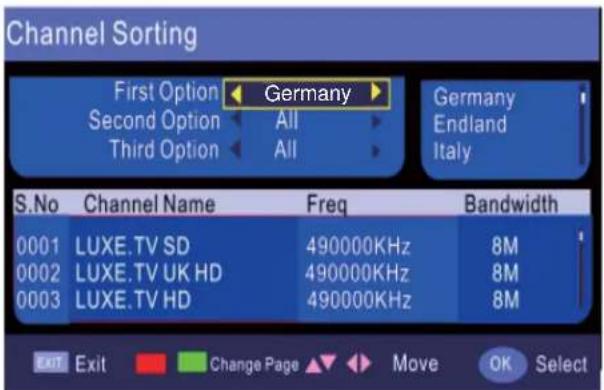

Channel Sorting First Option ← Germany Second Option All Third Option All Germany Endland Italy S.No Channel Name Freq Bandwidth 0001 LUXE.TV SD 490000KHz 8M 0002 LUXE.TV UK HD 490000KHz 8M 0003 LUXE.TV HD 490000KHz 8M EXIT Exit Change Page Move OK Select

Hinweis: Drücken Sie die ROTE Taste zur oberen Seite oder die GRÜNE Taste zur unteren Seite. Die untere Seite ist die Liste mit den Sendern, die Sie auf der oberen Seite eingerichtet haben.

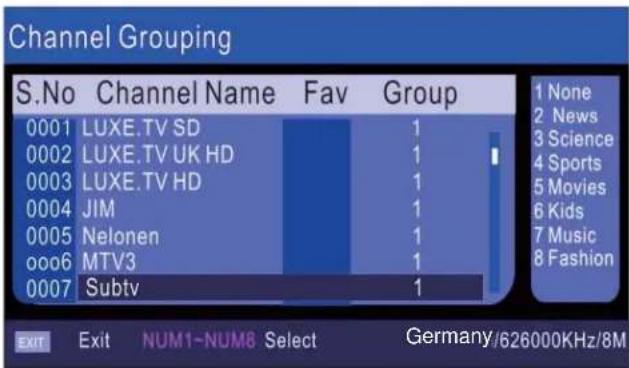

Channel Grouping S.No Channel Name Fav Group 0001 LUXE.TV SD 1 None 0002 LUXE.TV UK HD 1 News 0003 LUXE.TV HD 1 Science 0004 JIM 1 Sports 0005 Nelonen 1 Movies 0006 MTV3 1 Kids 0007 Subtv 1 Music EXIT Exit NUM1-NUM8 Select Germany/626000KHz/8M

Hinweis: Drücken Sie die Taste [▲/▼], um den Sender zu wählen, den Sie einstellen möchten und die Gruppen-Zahl (1\~8) (ganz rechts). Drücken Sie [EXIT] oder [MENU], um zur oberen Seite zurückzukehren.

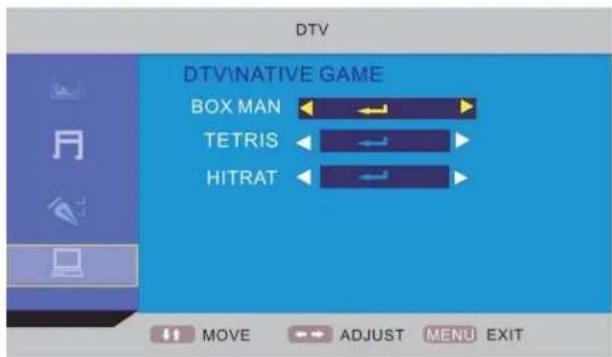

DTV DTVINATIVE GAME BOX MAN TETRIS HITRAT MOVE ADJUST MENU EXIT

PC-MENÜ

PICTURE PICTURE MODE BRIGHTNESS CONTRAST COLOUR SHARPNESS TINT COLOUR TEMPERATURE PERSONAL 50 50 50 5 50 NORMAL MOVE ADJUST MENU EXIT

Hinweis: Das Bildmenü ist dasselbe wie das des TV-Modus mit Ausnahme davon, dass die Optionen COLOUR, SHARPNESS und TINT ungültig sind, (grau unterlegt) während die Option COLOUR TEMPERATURE gültig ist (verfügbare Optionen: WARM, COLD und NORMAL).

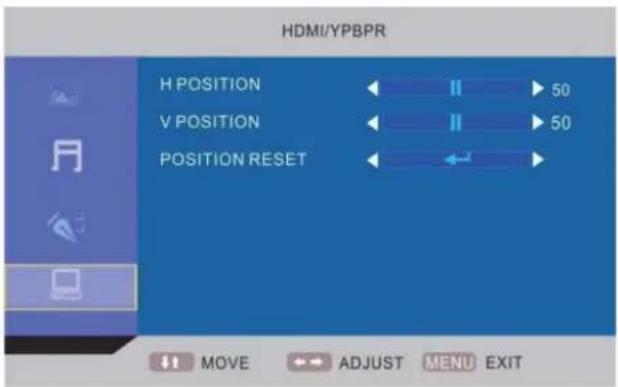

HDMI/YPBPR MENÜ

HDMI/YPBPR H POSITION V POSITION POSITION RESET 50 50 MOVE ADJUST MENU EXIT

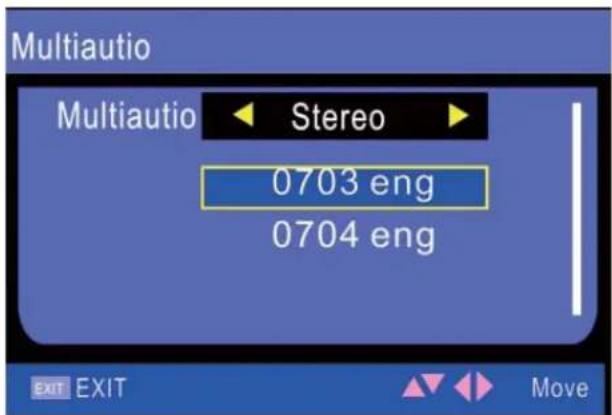

MULTIAUDIO-MENÜ

Multiautio Multiautio ← Stereo 0703 eng 0704 eng EXIT EXIT Move

Hinweis: Taste [LANG] drücken, um die Option Multiaudio aufzurufen.

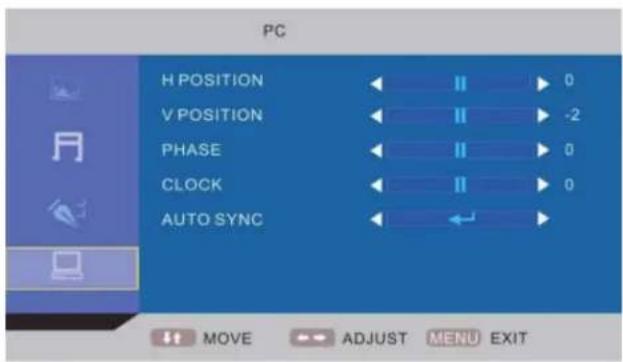

PC H POSITION V POSITION PHASE CLOCK AUTO SYNC MOVE ADJUST MENU EXIT

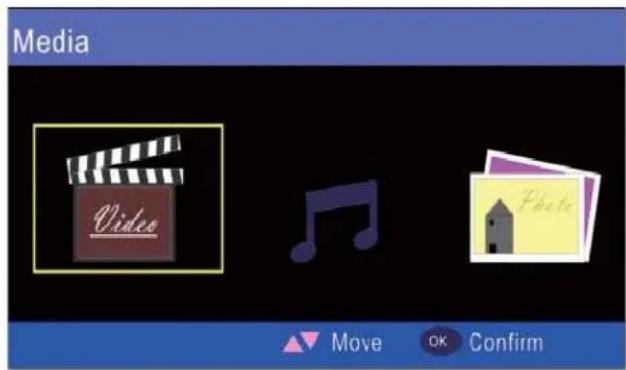

MEDIA-MENÜ

Hinweis: Benutzen Sie die Tasten [◀/▶] zur Auswahl von Video/Music/Photo und betätigen Sie die OK-Taste zur Bestätigung.

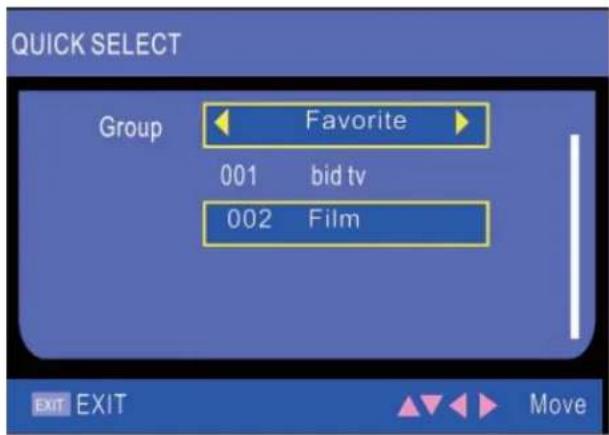

SCHNELLE MENÜAUSWAHL

QUICK SELECT Group Favorite 001 bid tv 002 Film EXIT EXIT Move

Hinweis: Mit [OK] das gewünschte Schnellmenü wählen.

Bei Digital TV:

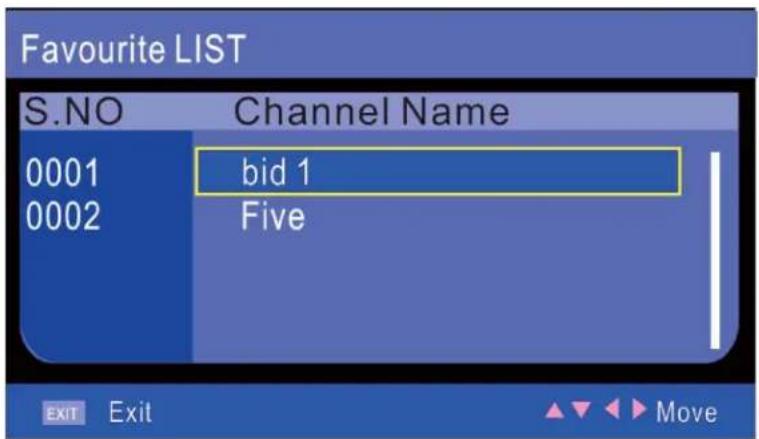

Favoritenliste

Favourite LIST S.NO Channel Name 0001 bid 1 0002 Five EXIT Exit Move

Hinweis: Drücken Sie [FAV], um die Favoritenliste zu öffnen.

Information zur Funktion Hotelsperre

Rufen Sie ein Untermenü nach dem anderen auf:

FUNKTION → Hotelmodus → Hotelsperre → ...

FUNCTION LANGUAGE ENGLISH VIDEO SIZE FULL TT LANGUAGE WEST EURO SLEEP TIMER OFF OSD TIMER 60 SECONDS BLUE SCREEN ON RESET MOVE ADJUST MENU EXIT

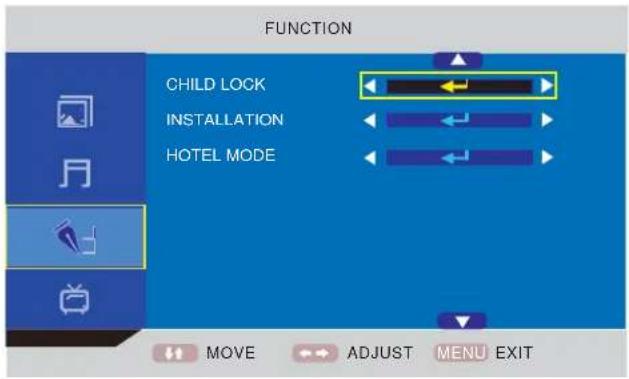

FUNCTION CHILD LOCK INSTALLATION HOTEL MODE MOVE ADJUST MENU EXIT

FUNCTION HOTEL LOCK HOTEL LOCK OFF SOURCE LOCK DEFAULT SOURCE OFF DEFAULT PROG 1 MAX VOLUME 100 CLEAR LOCK MOVE ADJUST MENU EXIT

Hotelsperre: Es gibt aber noch andere Möglichkeiten. Zum Einrichten der nachstehenden Optionen sollte diese Funktion zunächst auf „ON“ (EIN) eingestellt werden. Wenn sie auf “ON” (EIN) steht, sind alle nachstehenden Optionen verfügbar.

Quellensperre: Sperren Sie die Eingangsquelle (z. B.: TV, HDMI...).

Standardquelle: Wenn diese Option eingerichtet wird, schaltet sich eine bestimmte Eingangsquelle bei Einschalten des TV-Gerätes ein.

Standardprog: Richten Sie eine TV-Programmnummer als Standard ein, wenn Sie auf "ATV" wechseln.

Max. Lautstärke: Zum Einstellen der maximalen Lautstärke.

Sperre aufheben: Alle Sperren werden aufgehoben.

Zum PIN-Code:

(Die werkseitige Einstellung ist "0000".)

Wenn Sie das Passwort vergessen haben...

Geben Sie "2008" ein.

Geben Sie das Passwort nicht an Kinder weiter.

WARTUNG

WARNUNG:

ZU IHRER PERSÖNLICHEN SICHERHEIT SOLLTEN SIE DAS NETZKABEL AUS DER STECKDOSE ZIEHEN, BEVOR SIE WARTUNGS- ODER REINIGUNGSARBEITEN DURCHFÜHREN.

Reinigen der LCD-Anzeigefl äche

Die LCD-Anzeigefläche darf nicht mit spitzen Gegenständen berührt werden. Staub und Fingerabdrücken auf der LCD-Anzeigefläche können mit einem weichen, sauberen Tuch abgewischt werden.

Immer gerade, von der Mitte der LCD-Anzeigefläche nach außen wischen.

Niemals chemische Mittel, wie Plattensprays, Antistatiksprays, Benzin oder Verdünner zum Reinigen der LCD-Anzeigefläche verwenden.

Reinigen des Hauptgerätes

Reinigen Sie das Gerätegehäuse mit einem sauberen, weichen, leicht lauwarm befeuchteten Tuch. Bitte benutzen Sie kein Benzin, keinen Verdünner oder Alkohol, da sonst die Oberfläche beschädigt werden kann.

FEHLERBEHEBUNG

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild und kein Ton.

Das Netzkabel ist nicht richtig mit dem Hauptgerät verbunden.

Verbinden Sie das Netzkabel mit dem Hauptgerät.

Das Netzkabel ist nicht mit einer Netzsteckdose verbunden.

Das Netzkabel mit der Steckdose verbinden.

Es wurde die falsche Eingangsquelle gewählt.

Wählen Sie eine korrekte Eingangsquelle.

Die Eingangsquelle funktioniert nicht mit dem TV-Gerät.

Führen Sie die richtigen Anschlüsse durch.

Kein Ton.

Die Lautstärke ist zu leise eingestellt.

Zum Erhöhen der Lautstärke die Taste VOL+ drücken.

Die Taste ✗ wurde auf der Fernbedienung gedrückt.

Zum Erhöhen der Lautstärke die Taste ☒ oder (oder VOL+/-) drücken.

Es wurde ein falsches Klangsystem eingestellt.

Stellen Sie ein richtiges Klangsystem aus dem Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild oder nur Schwarz-Weiß-Bild.

Die Einstellung des Farbsystems passt nicht zum Programm.

Stellen Sie das richtige Farbsystem ein.

Die Einstellung des Klangsystems passt nicht zum Programm.

Stellen Sie das richtige Klangsystem ein.

Bild- oder Tonstörungen

Einige umstehende Geräte erzeugen Funkstörungen im TV-Gerät.

Bitte halten Sie solche Geräte vom TV fern.

Es befindet sich eine Steckerleiste in derselben Netzsteckdose.

Verbinden Sie das Netzkabel mit einer anderen Netzsteckdose.

Es wurde ein falsches Klangsystem eingestellt.

Stellen Sie ein richtiges Klangsystem aus dem Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

Hinweis:

Es kann vorkommen, dass kleine helle und schwarze Punkte auf dem TV-Bildschirm erscheinen, dies ist aber ganz normal.

TECHNISCHE DATEN

TF-L16B DVB-T

Bildschirmmerkmale

Bildschirmtyp LCD

Bildschirmgröße 15.6 Zoll

Anzeigeverhältnis 16:9

Aktiver Bereich 344.2 (H) X 193.5 (V)

Auflösung des Bildschirms 1366 (H) X 768 (V)

Helligkeit 250 cd/m ^2

Kontrastverhältnis 500:1

TV-Farbsystem PAL / SECAM

Klangsystem B/G, I, D/K

Antennen-Eingangsimpedanz 75 Ohm

Senderempfangsreichweite:

ATV 49MHz - 863MHz

DTV VHF (174MHz - 230MHz)

UHF (474MHz - 862MHz)

Stromanforderungen

Leistungsanforderungen 100-240V \~ 50/60 Hz

Leistungsaufnahme

Maximal < 50W

Anschlüsse

Eingang:

TV Tuner (RF 75Ω) 1

Component Video-Eingang (Y, Pb, Pr) 1

AV-Eingang (Video) 1

SCART 1

VGA-Eingang (VGA) 1

PC-Audio-Eingang (PC AUDIO) 1

HDMI-Eingang (HDMI) 1

USB-Port 1

Ausgang:

Kopfhörer (♀) 1

Unterstützte VGA-Auflösungen

bis zu 1360 x 768

Maße (BxHxT)

Gerät mit Ständer/Lautsprecher 396 x 330 x 144 mm

Gerät ohne Ständer/Lautsprecher 396 x 303 x 70 mm

Gewicht (netto)

Gerät mit Ständer/Lautsprecher 2.7 Kg

Umgebung

Betriebstemperatur 5°C-35°C

Betriebsfeuchtigkeit 20%-80%

Hinweis:

Änderungen ohne vorherige Ankündigung vorbehalten.

TECHNOSTAR

TF-L16B DVB-T

GEBRUIKERS- HANDLEIDING

TECHNISCHE KENMERKEN......D17

Beste klant,

OM BRAND OF HET GEVAAR VAN EEN ELEKTRISCHE SCHOK TE VERMIJDEN, DEZE EENHEID NIET AAN REGEN OF VOCHT BLOOTSTELLEN

TECHNISCHE KENMERKEN

TF-L16B DVB-T

Weergavekenmerken

Gewicht (nettogewicht)

Wenn Sie das Gerät aus irgendwelchen Gründen entsorgen müssen, beachten Sie bitte Folgendes: Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie diese an den vorgeschriebenen Orten. Adressen zum Recycling erhalten Sie bei der zuständigen Behörde an Ihrem Standort. (Richtlinie zur Entsorgung von elektrischen und elektronischen Altgeräten)
