BEDIENUNGSANLEITUNG Countryman GPS Professional MEGASAT

Brillantes Fernsehen

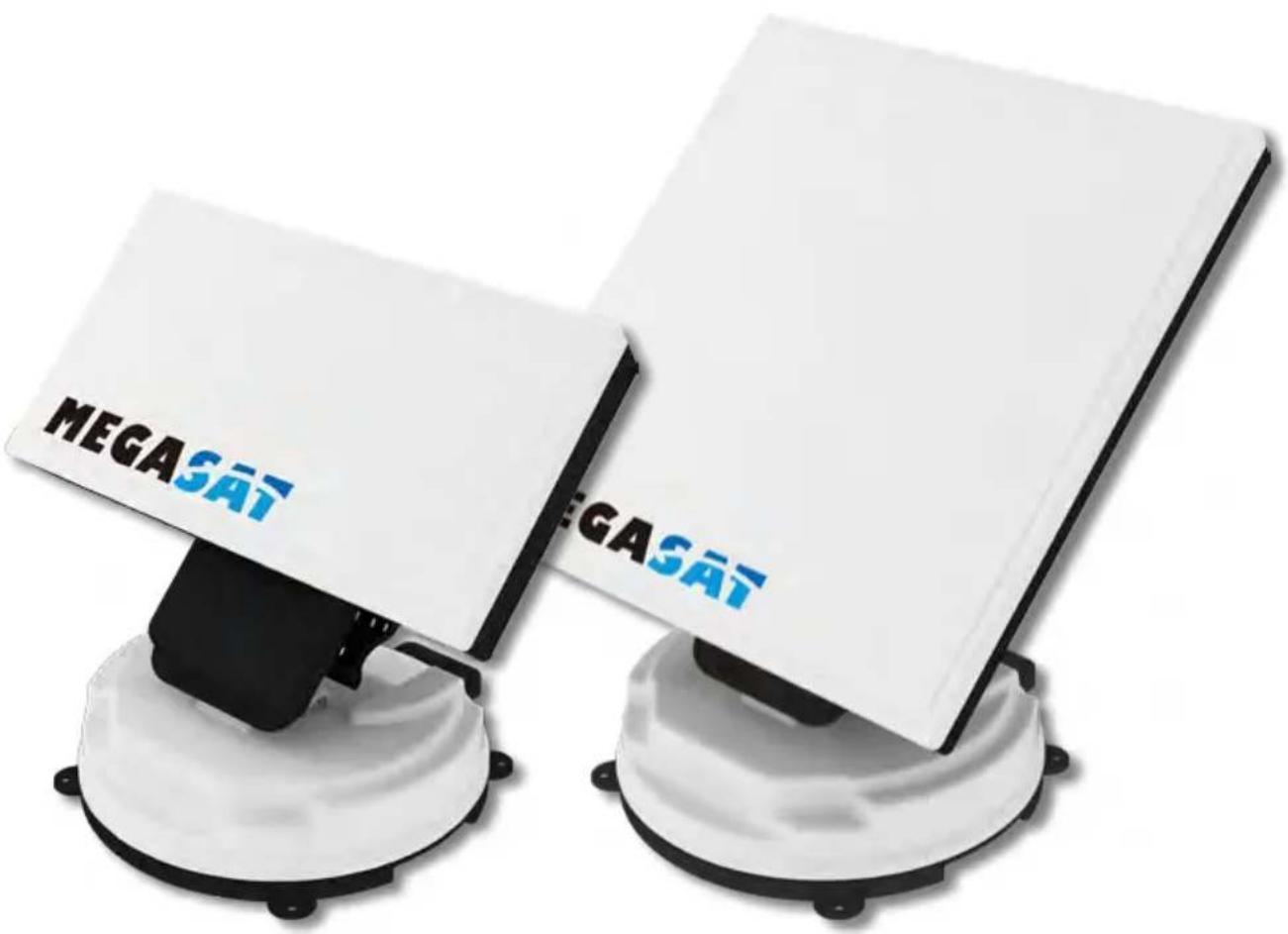

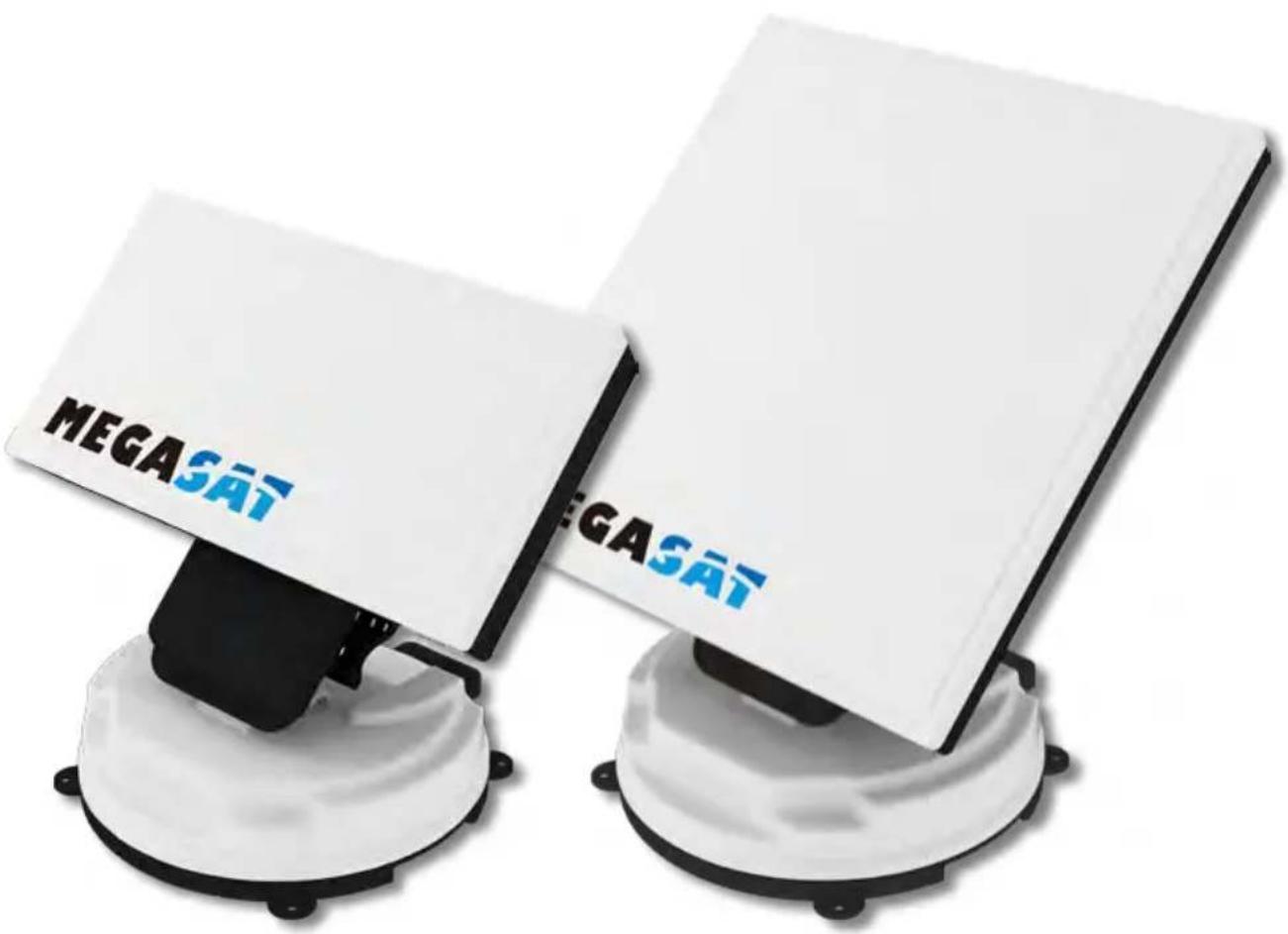

Countryman GPS Premium Countryman GPS Professional

Deutsch

MEGASAT MEGASAT

Inhalt

1. Einführung

Sicherheitshinweise....03

Kurzbeschreibung....03

Richtiger Einsatz und Betrieb......03

Lieferumfang....04

Bezeichnungen der Teile 05

2. Betrieb

Anschlussdiagramm....06

Funktionsbeschreibung 07

Kurzanleitung 09

3. Programm Update

Anschlussdiagramm für Updates....10

4. Fehlerbehebung

Fehlerbehebung 11

5. Technische Daten

Technische Daten....12

Abmessungen....13

Montageabmessungen....14

6. Montageanleitung....16

1. Einführung

Sicherheitshinweise

Vorsicht - Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Sie können auch für daraus resultierende weitere Schäden am Gerät verantwortlich gemacht werden.

Hinweis – Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der Installation beginnen. Falls Sie schon ähnliche Produkte installiert haben, muss die Vorgehensweise mit diesem Produkt nicht übereinstimmen.

Kurzbeschreibung

Diese Anleitung beschreibt die Funktionen und die Bedienung des Countryman GPS. Der einwandfreie und sichere Betrieb des Systems kann nur durch die folgenden Anweisungen sichergestellt werden. Ihr Countryman GPS ist ein intelligentes Satelliten-Empfangssystem, das sich automatisch auf einen der voreingestellten Satelliten ausrichtet, solange sich das System innerhalb der Ausleuchtzone dieses Satelliten befindet. Der Countryman GPS benötigt nur wenig Platz, während das Antennengehäuse einen Satelliten sucht. Für den allgemeinen Betrieb, stellen Sie bitte sicher, dass das System immer eine klare Sicht auf den Himmel hat. Wenn das Satellitensignal durch Hindernisse wie Berge, Gebäude oder Bäume unterbrochen wird, wird das Gerät nicht funktionieren und kein TV-Signal empfangen. Die ersten Seiten dieser Anleitung enthalten Informationen über die Verwendung der allgemeinen Funktionen des Countryman GPS, gefolgt von einer Erklärung aller Einstellmöglichkeiten. Die letzten Seiten der Anleitung beinhalten verschiedene technische Aspekte des Countryman GPS.

Richtiger Einsatz und Betrieb

Dieses Produkt wurde zur festen Montage auf Fahrzeugen mit Höchstgeschwindigkeiten von 130 km/h konzipiert. Es wurde zur automatischen, stationären Satellitensuche konstruiert. Die Stromversorgung des Systems wird durch ein Standard-Bordnetz mit einer Nennspannung von 12 oder 24 Volt DC versorgt. Für Anlagen, bei denen eine Hauptverbindung bereitgestellt wird, muss ein geeignetes 230 Volt AC auf 12 Volt DC-Netzteil verwendet werden. Verwenden des Gerätes für einen anderen Zweck ist nicht gestattet.

1. Einführung

Lieferumfang

• Countryman GPS Premium/Professional
• Bedienpult inkl. Halterung
- KFZ-Anschlusskabel
• 12 m Koaxialkabel für Bedienpult (schwarz)
• 12 m Koaxialkabel für Receiver (grau)

• Montageplatte
  • Dachdurchführung
  • Kabelverschraubung
• Schraubenset
  • Bedienungsanleitung

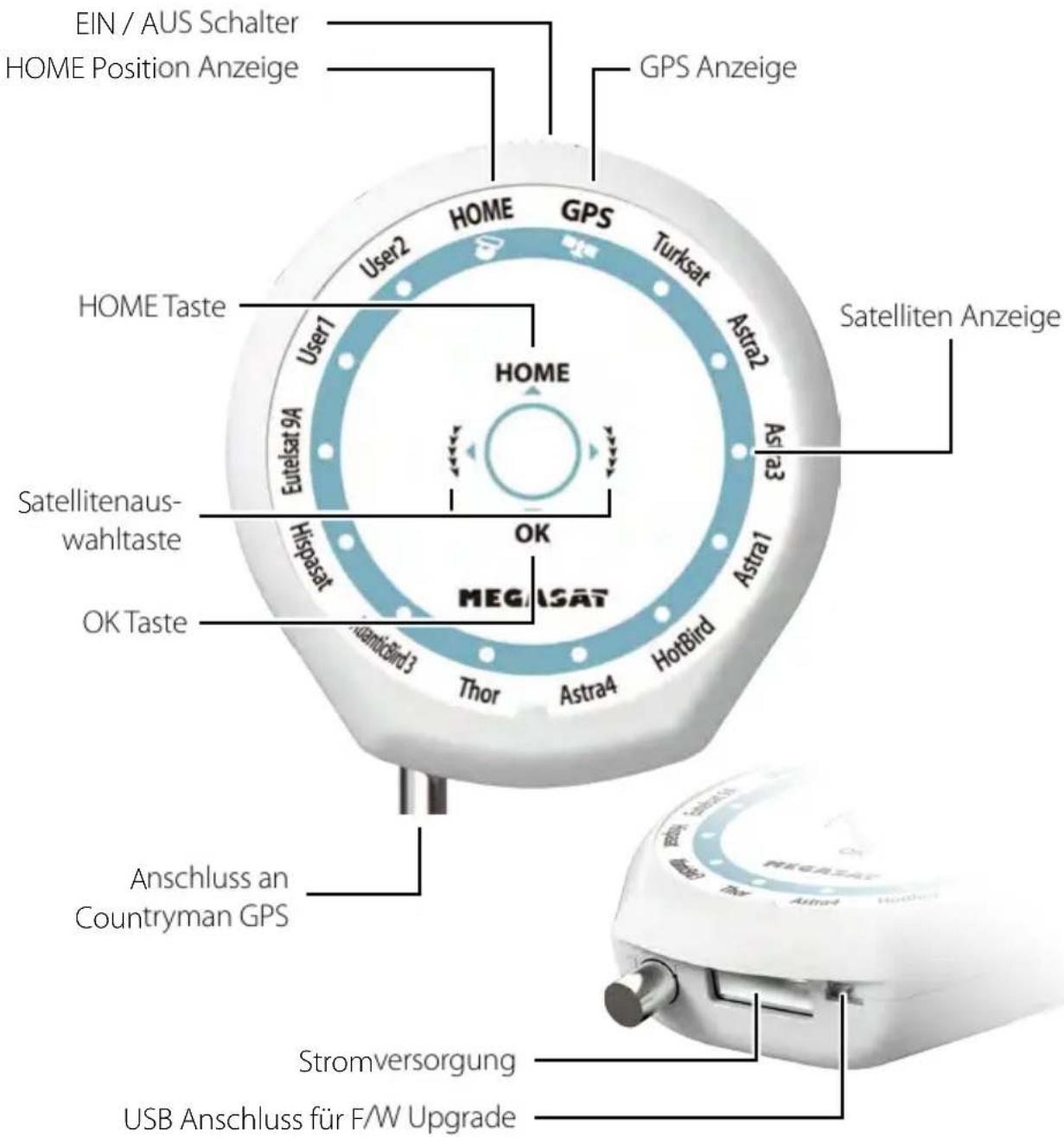

Bezeichnungen des Bedienpultes

EIN / AUS Schalter HOME Position Anzeige GPS Anzeige HOME Taste User1 Eutelsat 94 Hispetat Satellitenaus- wahltaste OK OK Taste MEGISAT Thor Astra4 HotBird Astra1 Astra2 Astra3 Satelliten Anzeige Anschluss an Countryman GPS Stromversorgung USB Anschluss für F/W Upgrade

1. Einführung

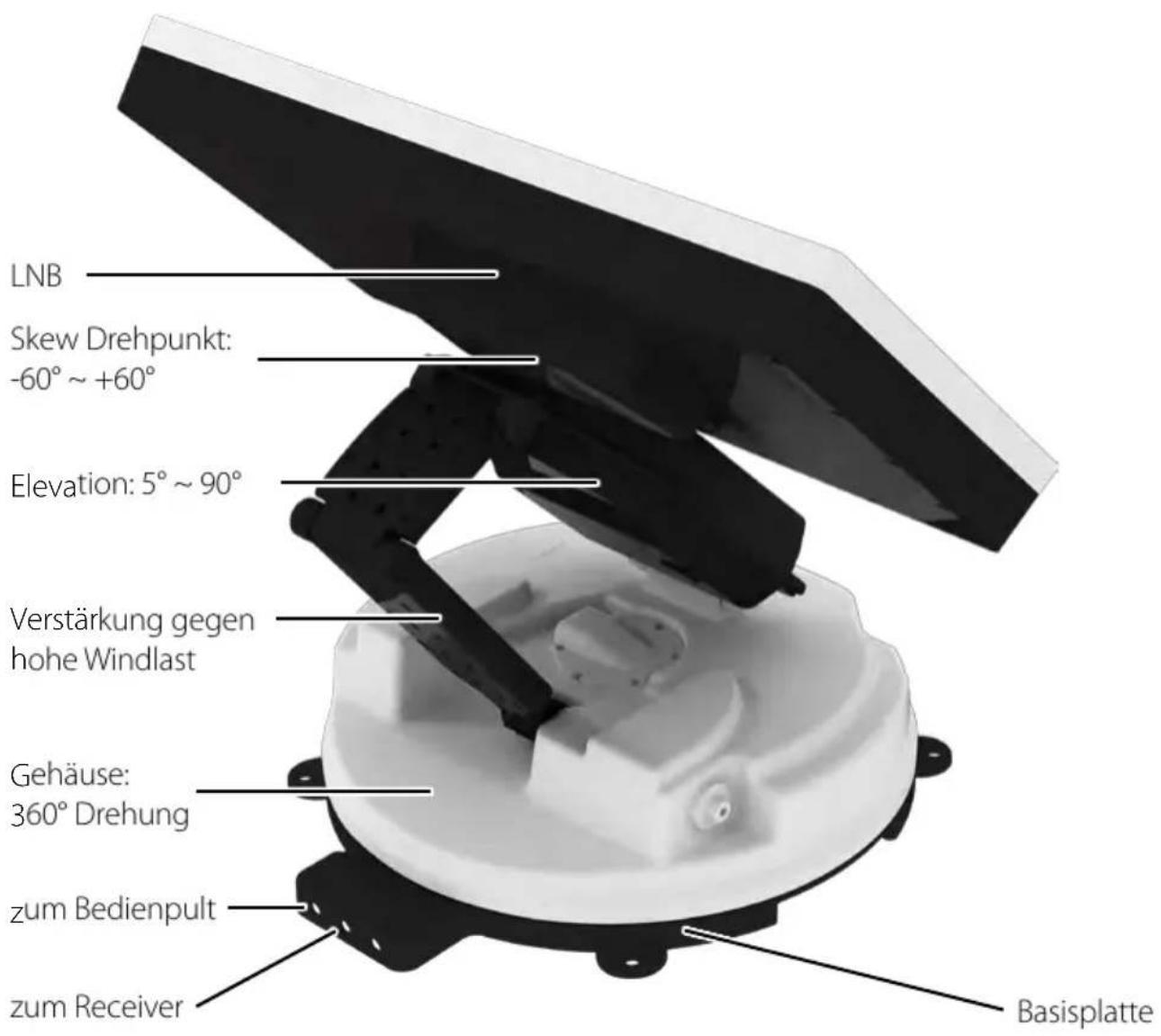

Bezeichnungen der Teile

LNB Skew Drehpunkt: -60° ~ +60° Elevation: 5° ~ 90° Verstärkung gegen hohe Windlast Gehäuse: 360° Drehung zum Bedienpult zum Receiver Basisplatte

2. Betrieb

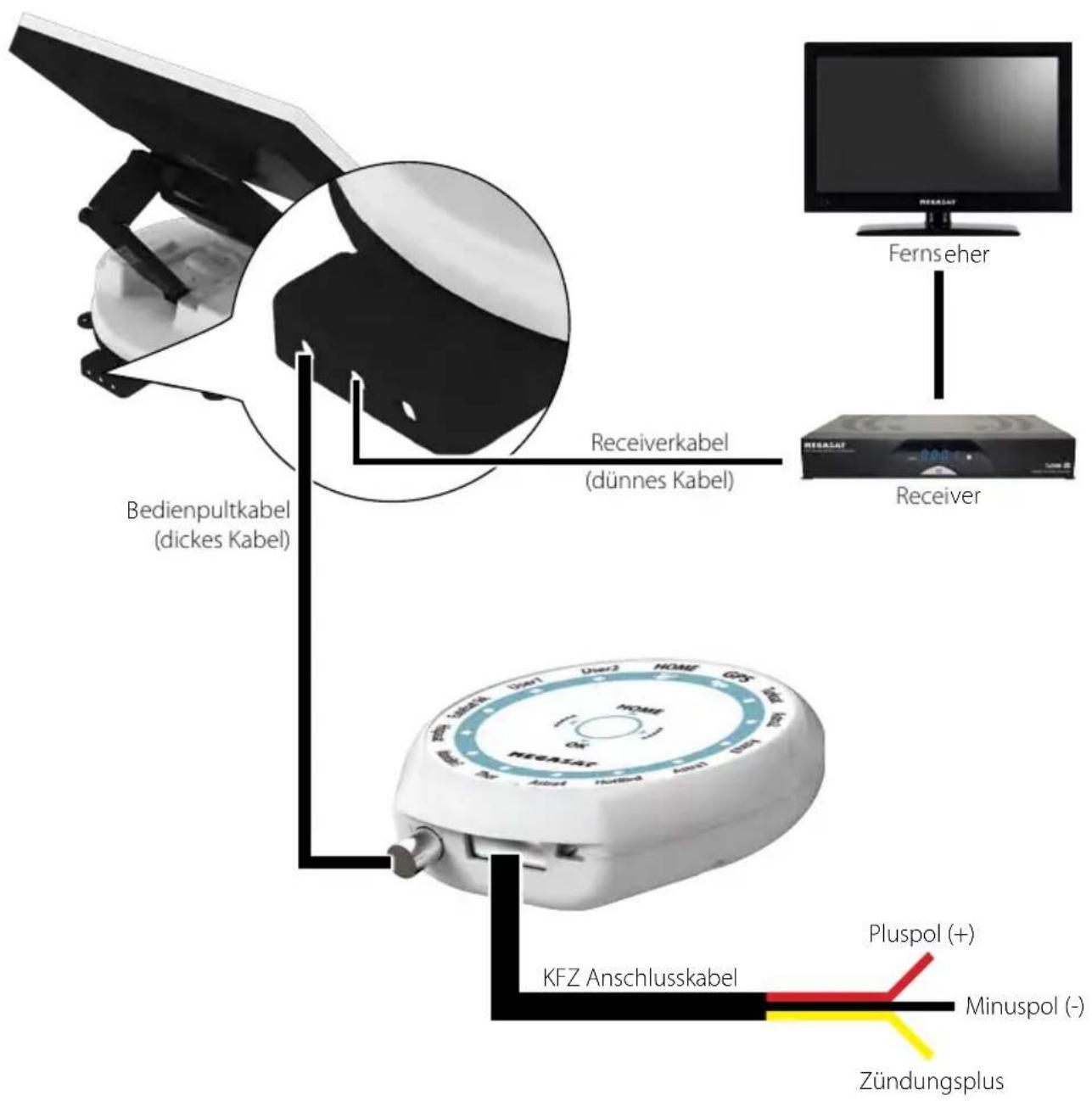

Anschlussdiagramm

Bedienpultkabel (dickes Kabel) Receiverkabel (dünnes Kabel) Fernseher Receiver KFZ Anschlusskabel Pluspol (+) Minuspol (-) Zündungsplus

Benutzen Sie das schwarze Steuerkabel zwischen Bedienpult und der Antenne. Das Bedienpultkabel ähnelt dem Antennenkabel, aber man kann sie durch die Stärke und Kennzeichnung unterscheiden.

2. Betrieb

Funktionsbeschreibung

A Einschalten

Funktion Beschreibung Bedienung
EIN AUS	“Netzschalten” betätigen	Wenn die alle Kabelverbindungen angeschlossen wurden,betätigen Sie den Netzschalter auf der Oberseite desBedienpults.
	“Home/GPS Position”leuchtet durchgehend	Wenn die Position der Antenne in Grundstellung ist,leuchten die Anzeigen durchgehend und die Antenne isteinsatzbereit.
	“Home Position”blinkt↓leuchtet durchgehend	Ist die Antenne nicht in der Grundstellung, blinkt dieAnzeige. Der „Home Zustand“ wird innerhalb von 2 Minuten erfolgen, anschließend leuchtet die Anzeige wiederdurchgehend.

„Home Position“ bedeutet, dass die Antenne komplett eingefahren ist.

B Satellit auswählen

Funktion Beschreibung Bedienung
	"Satellitenauswahltaste" ↓ "OK" Taste	Sobald die Antenne und das Bedienpult angeschlossen ist, können Sie einen Satelliten auswählen.
		Wählen Sie einen Satelliten mit den „hoch/runter“ Tasten aus und bestätigen Sie anschließend mit OK.
		Sollten Sie einen falschen Satelliten ausgewählt haben, können Sie einen anderen jederzeit mit den „hoch/runter“ Tasten wählen und erneut mit OK bestätigen.

C Satellit suchen

Funktion Beschreibung Bedienung
	Satellitenanzeige	Nach der Satellitenauswahl wird die „Home Position“-Leuchte aus gehen und die Leuchte des ausgewählten Satelliten wird blinken.
		Sobald der Satellit gefunden wurde, leuchtet die jeweilige LED Leuchte durchgehend.

2. Betrieb

D Satellit wechseln

Funktion Beschreibung Bedienung
	"Satellit hoch/runter Taste"↓"OK"Taste	Wenn Sie den gewünschten Satelliten ändern möchten, können Sie ihn mit den „hoch/runter"-Tasten ändern. Drücken Sie anschließend die OK Taste, um den neuen Satelliten auswählen.

E Zurück zur „Home Position“

Funktion Beschreibung Bedienung
	“HOME” Taste	Immer, wenn Sie die Antenne wieder zurück in die Ausgangsposition versetzen möchten, drücken und halten Sie die „Home“-Taste für ein paar Sekunden.

F GPS LED Anzeige

Funktion Beschreibung Bedienung
	„GPS“ Anzeige
	Wenn Ihr Countryman GPS ein GPS-Signal identifiziert, leuchtet die LED-Anzeige, unabhängig davon, ob die Antenne pausiert oder sich bewegt. GPS kann dazu beitragen, einen Satelliten schneller zu finden und unterstützt das optimale Satellitensignal durch besten Höhen- und Neigungswinkel.
	Während eines Update-Vorgangs des Bedienpultes blinkt die GPS Anzeige. Das heißt nicht, das die Antenne mit einem GPS Satelliten verbunden ist.

Achtung!

Beim Starten des Motors fährt die Antenne automatisch in die Parkposition. Um dies zu gewährleisten darf das Steuergerät nicht ausgeschaltet werden!

2. Betrieb

Kurzanleitung

	Beschreibung
Einstellungen & Anschluss	1. Montieren Sie die Antenne auf einem flachen Untergrund auf dem Dach Ihres Fahrzeugs.2. Verbinden Sie den linken Anschluss der Antenne (an der Rückseite) mit dem Bedienpult.a) Ein Ende des Steuerungskabel führt zum Bedienpult-Anschluss.b) Das andere verbinden Sie mit der Haupteinheit der Antenne.3. Schließen Sie das Netzkabel an das 12-24 V Bordnetz an.a) Wenn die Stromquelle aus dem Fahrzeug genutzt wird, verwenden Sie das KFZ-Anschlusskabel.b) Ansonsten verwenden Sie einen geeigneten 12 Volt DC-Adapter (optional), um die Stromversorgung zur Steuerung zu gewährleisten.4. Verbinden Sie den rechten Anschluss der Antenne (an der Rückseite) mit Ihrem Satelliten Receiver.
Betrieb (Satellitensuche)	1. Schalten Sie den Netzschalter auf der Oberseite des Bedienpults ein.2. Nach dem Einschalten werden alle LEDs zweimal blinkt.3. Warten Sie, bis „Home Position“ und eine Satelliten-Leuchte durchgehend leuchtet.4. Wählen Sie den gewünschten Satelliten mit den Tasten aus und drücken Sie die „OK“-Taste, um den Satellit zu bestätigen.5. Die Satelliten Anzeige beginnt zu blinken, warten Sie, bis sie durchgehend leuchtet.6. Wenn die Satelliten Anzeige wieder durchgehend leuchtet, hat die Antenne den richtigen Satelliten gefunden.

Wenn Sie Ihr Fahrzeug bewegen, muss sich die Antenne in der „Home Position“ befinden, um Schäden zu vermeiden!

3. Programm Update

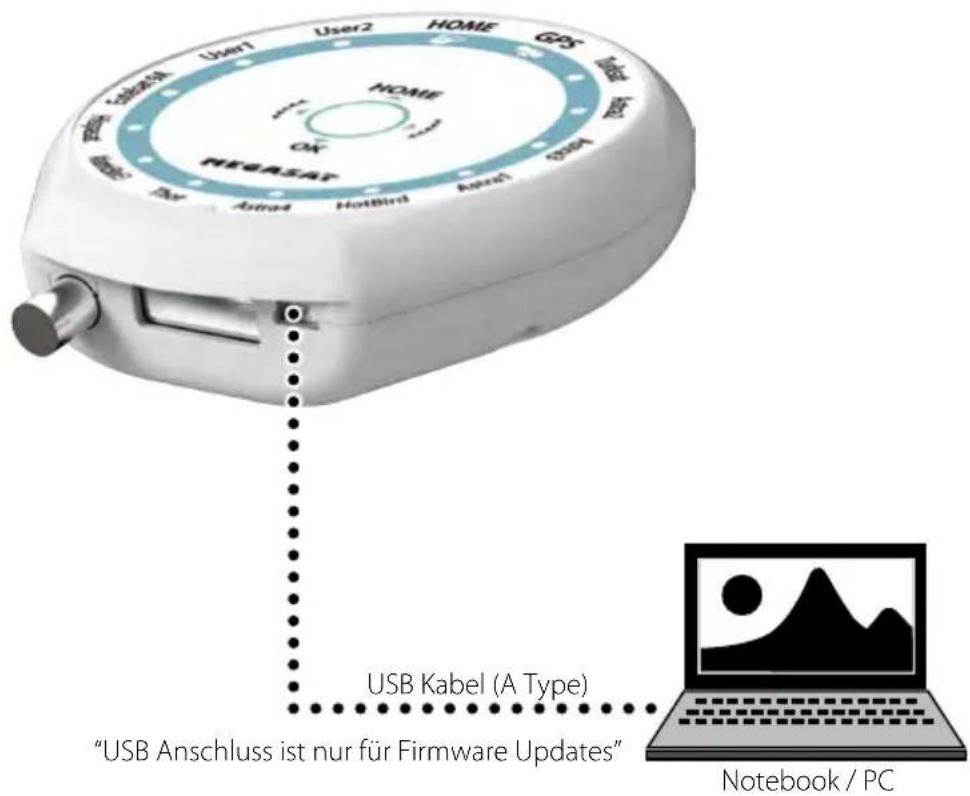

Anschlussdiagramm

MEGASAT User1 User2 HOME GCS USB USB Astra4 Hotbird Astra1 USB1 USB Kabel (A Type) "USB Anschluss ist nur für Firmware Updates" Notebook / PC

Verbinden Sie einfach das Bedienpult mit dem USB Kabel an Ihren PC. Das USB-Kabel ist nicht im Lieferumfang enthalten.

Hinweis:

Für Firmware und Satelliten-Updates besuchen Sie bitte unsere Homepage: www.megasat.tv

4. Fehlerbehebung

Es gibt eine Reihe von gemeinsamen Themen, die die Empfangsqualität oder den Betrieb des Countryman GPS beeinflussen können. In den folgenden Abschnitten werden Probleme und Lösungen aufgelistet.

A. Keine Funktion beim Einschalten des Bedienpults

1. Überprüfen Sie noch einmal alle Kabelverbindungen ordnungsgemäß.

• Die Verbindung zwischen der Stromversorgung und dem Bedienpult
• Die Verbindung zwischen dem Bedienpult und der Antenne. Stellen Sie sicher, dass der linke Anschluss der Antenne an das Bedienpult angeschlossen wurde.

1. Prüfen Sie, ggf. die Sicherungen Ihres Fahrzeugs.

B. Der ausgewählte Satellit kann nicht gefunden werden

1. Satellitensignale werden durch Bäume oder Gebäude blockiert oder beeinträchtigt. Stellen Sie sicher, dass eine freie Sicht Richtung Satellit gewährleistet ist.
2. Überprüfen Sie das Bedienpult und machen Sie (wenn nötig) ein Software Update.

C. Mechanische Probleme

1. Wenn die Antenne nicht in die gewünschte Position fährt.

2. Schalten Sie das Gerät aus und wieder ein.

3. Wenn die Antenne untypische Geräuche macht.

- Schalten Sie das Gerät aus und wieder ein. Wenn das Problem nicht behoben wurde, kontaktieren Sie bitte Ihren Fachhändler.

D. Weitere Themen

1. Wenn das System nicht ordnungsgemäß verkabelt wurde, wird es nicht richtig funktionieren. Kontaktieren Sie zur fachgerechten Installation der Antenne ggf. Ihren örtlichen Händler zur Unterstützung.

5. Technische Daten

Technische Daten

Produkt Countryman GPS Premium Countryman GPS Professional
Gewicht 13,5 kg 16,5 kg
Einsatz Stationär Stationär
Antennengewinn 33.7 dBi @ 12.7GHz 36.1 dBi @ 12.7GHz
min EIRP 50 dBW 47 dBW
Polarisation Linear (Horizontal / Vertical) Linear (Horizontal / Vertical)
LNB-Ausgang 1 Ausgang	1 Ausgang
LNB Eingangsfrequenz	10.7 ~ 12.75 GHz	10.7 ~ 12.75 GHz
LNB Ausgangsfrequenz	950 ~ 2,150 MHz	950 ~ 2,150 MHz
Winkelreichweite	5° ~ 90° / 360° / -60° ~ +60°	55° ~ 90° / 360° / -60° ~ +60°
Satelliten-Suche	ca. 1-2 Minuten ca. 1-2 Minuten
Stromversorgung	DC 12~24V	DC 12~24V
Leistungsaufnahme	max. 75 Watt (im Suchmodus)	max. 75 Watt (im Suchmodus)
Betriebstemperatur	-20°C ~ +60°C	-20°C ~ +60°C

Konformitätserklärung

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte.

Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung.

Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

EN 55013: 2001 + A1: 2003 + A2: 2006

EN 55020: 2007

EN 61000-3-2:2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

EN 60065: 2002 + A1: 2006 + A11: 2008

5. Technische Daten

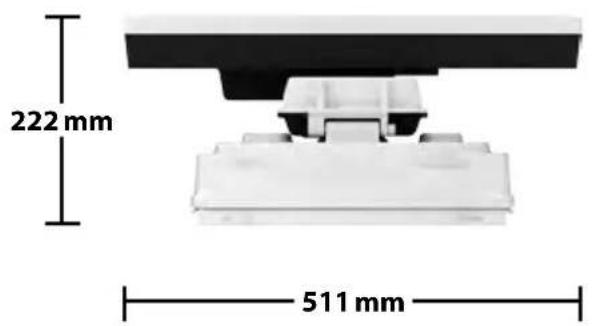

Abmessungen

Countryman GPS Premium

222 mm 511 mm

Fahrtrichtung Drehpunkt Max. Schwenkradius von 38 cm 51,5 cm 41 cm 44 cm 51,5 cm

5. Technische Daten

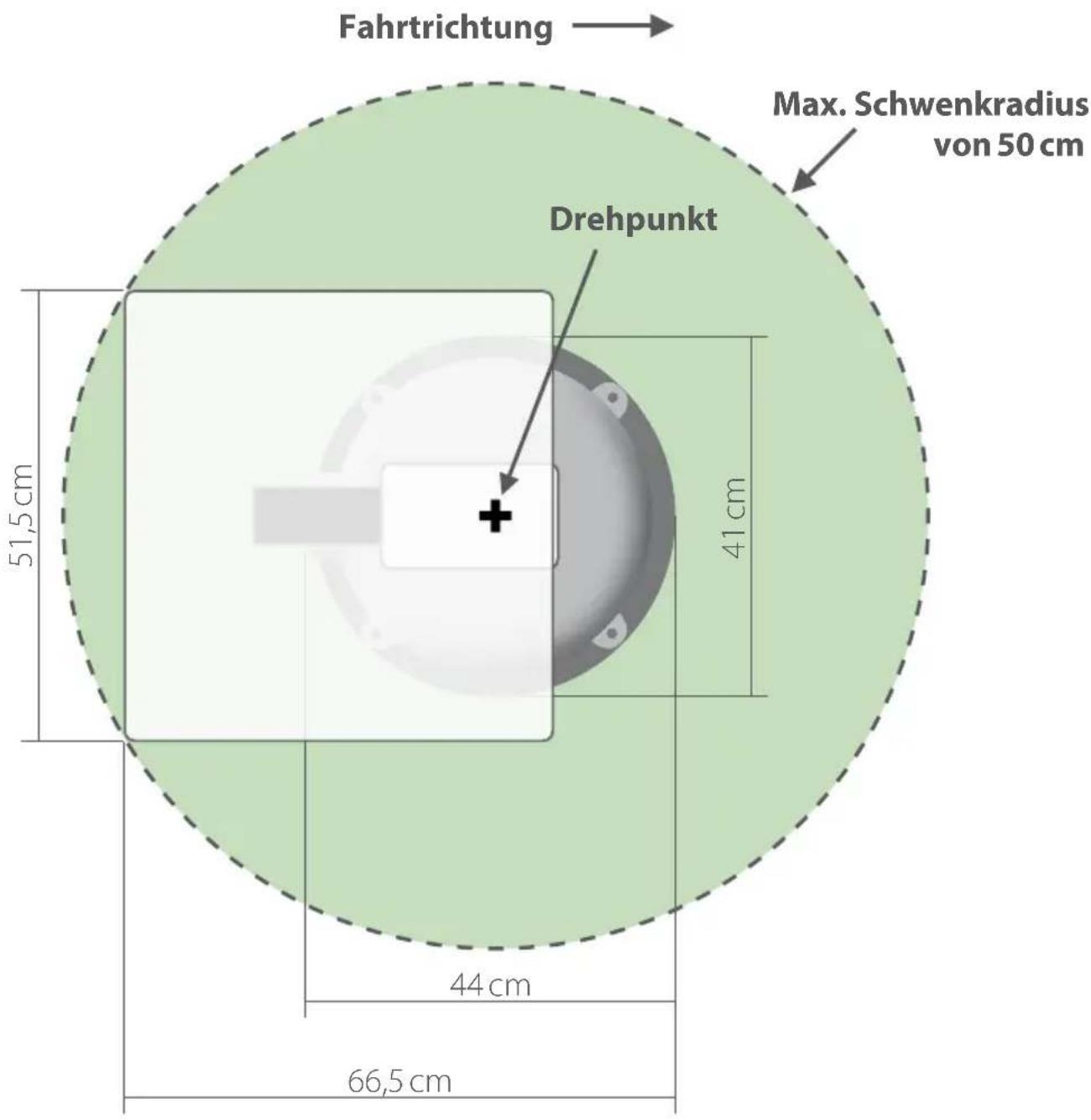

Montageabmessungen Countryman GPS Professional

Fahrtrichtung Max. Schwenkradius von 50 cm Drehpunkt 51,5 cm 41 cm 44 cm 66,5 cm

6. Montageanleitung

2. Fahrtrichtung

Säubern Sie gründlich die Oberfläche. Platzieren Sie die Montageplatte an die gewünschte Position.

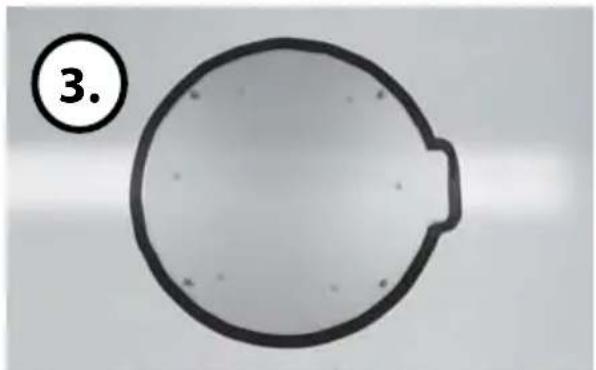

Legen Sie das Isolierband mit ca. 4 mm Abstand um die Monatgeplatte.

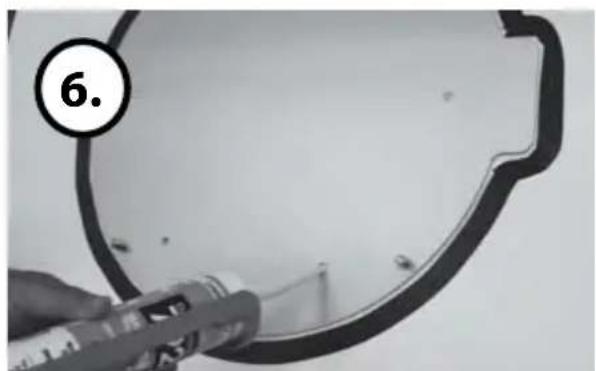

Tragen Sie das Silikon mit einem Abstand von ca. 2cm auf.

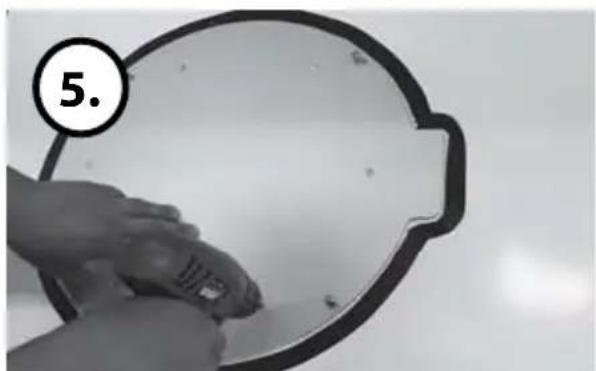

Legen Sie die Platte auf und bohren Sie die 6 Löcher mit einem 2 mm Bohrer.

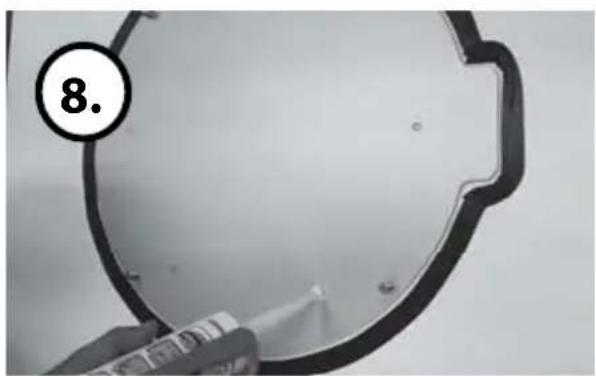

Füllen Sie die Löcher mit ein wenig Silikon.

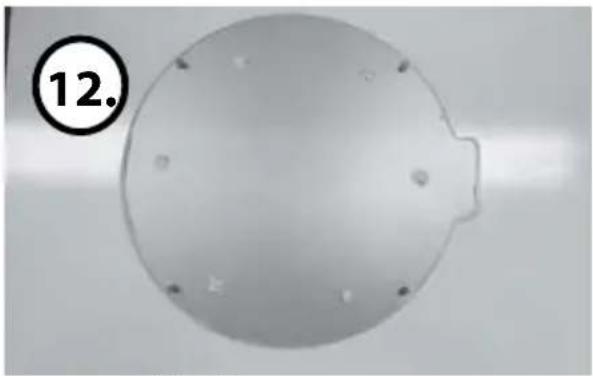

Drehen Sie die Schrauben ein. Tragen Sie erneut Silikon über die Bohrungen auf.

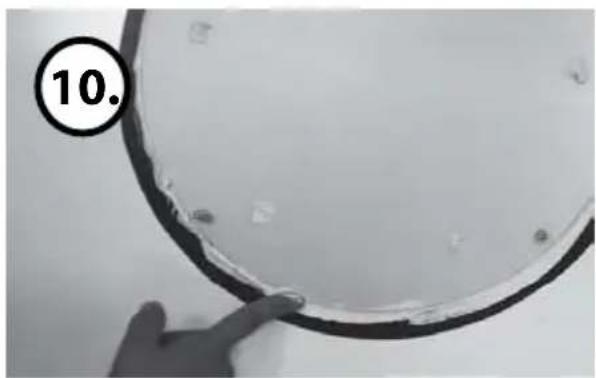

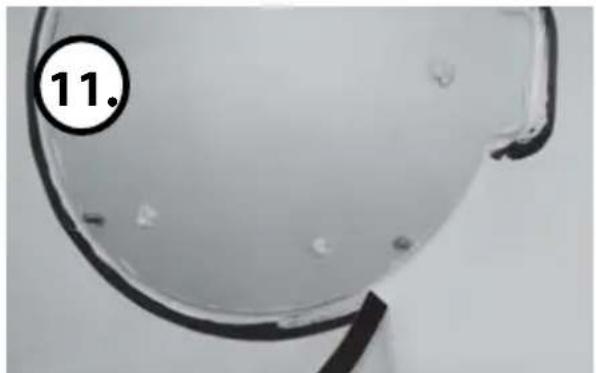

Tragen Sie Silikon rund um die Montageplatte auf.

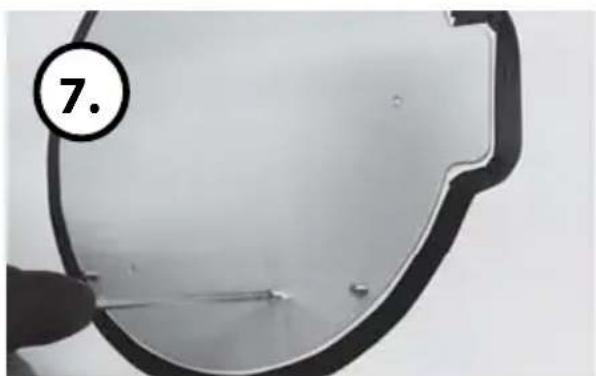

Achten Sie auf eine saubere Silikonoberfläche.

Entfernen Sie das Isolierbband. Setzen Sie die Antenne auf die fertig installierte Montageplatte.

Befestigen Sie die Antenne auf der Montageplatte

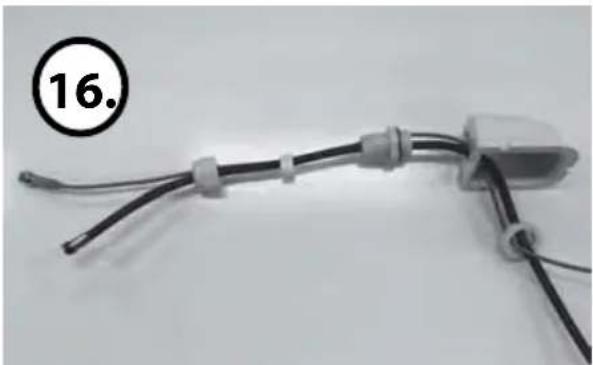

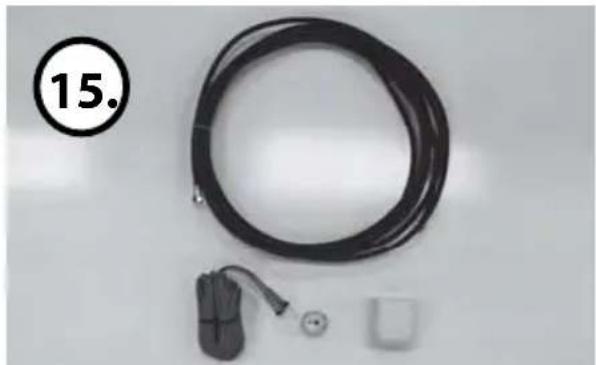

Das Zubehör für die Dachdurchführung.

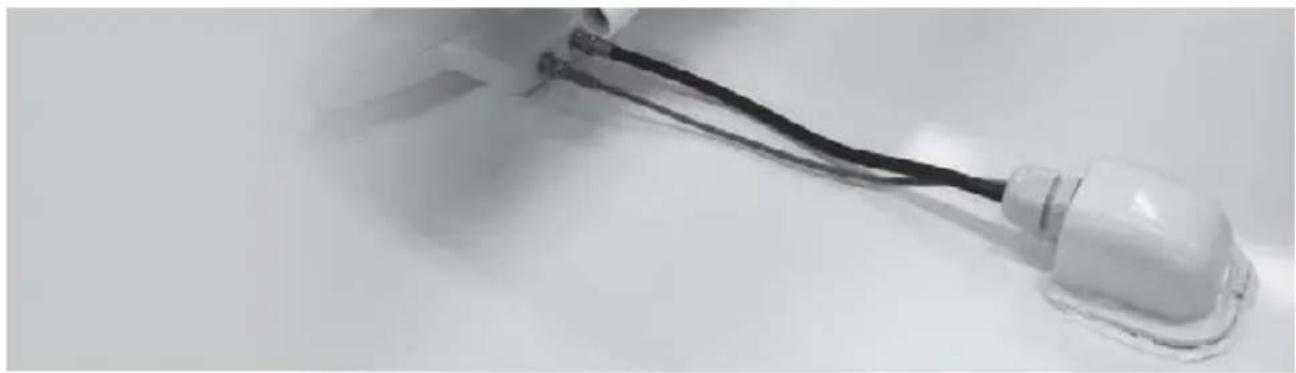

Führen Sie die Kabel durch die Dachdurchführung.

6. Montageanleitung

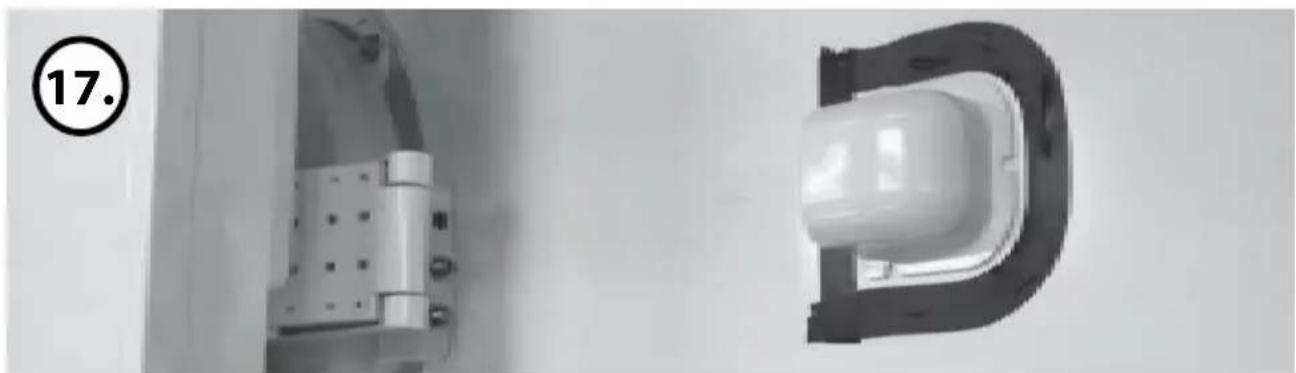

Positionieren Sie die Dachdurchführung mittig zur Antenne mit einem Abstand von ca. 30 cm und bringen Sie das Isolierband mit ca. 4 mm Abstand an.

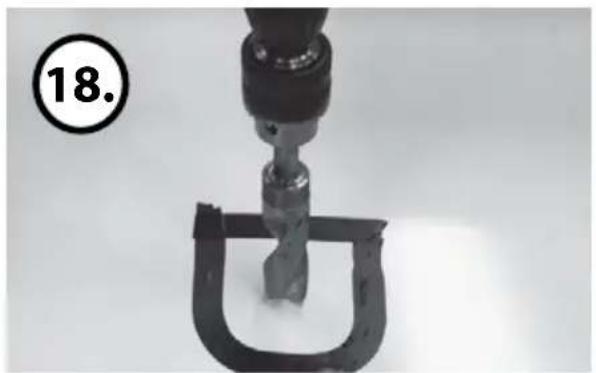

Bohren Sie ein 15 mm dickes Loch Führen Sie die Kabel ein.

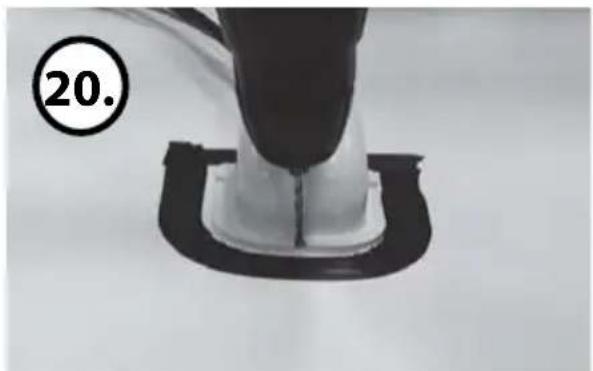

Legen Sie die Dachdurchführung auf und bohren Sie die Löcher mit einem 2 mm Bohrer.

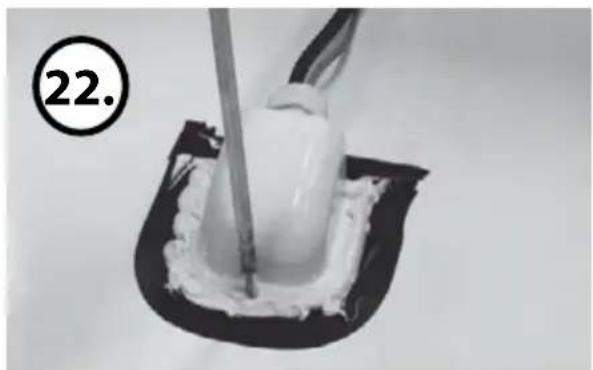

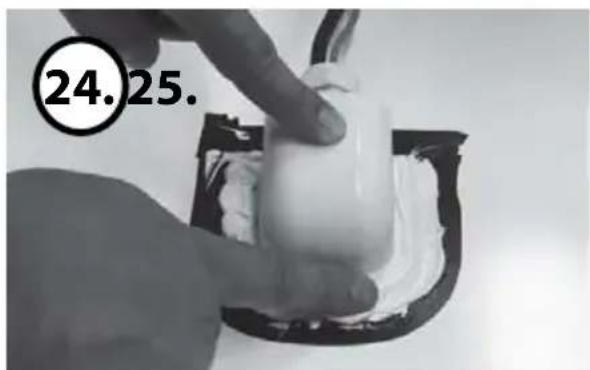

Tragen Sie Silikon rund um die Dachdurchführung auf.

Drehen Sie die Schrauben ein. Tragen Sie erneut Silikon über die Bohrungen auf.

6. Montageanleitung

Achten Sie auf eine saubere Silikonoberfläche.

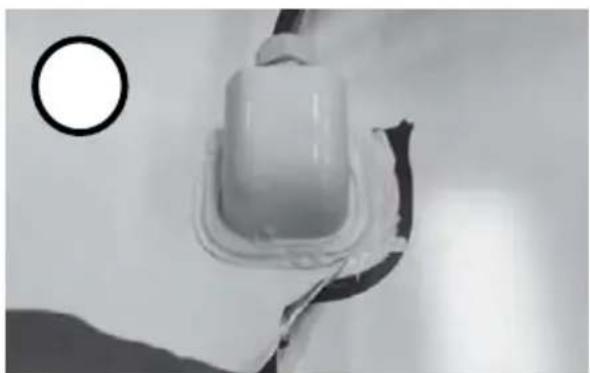

Entfernen Sie das Isolierbband.

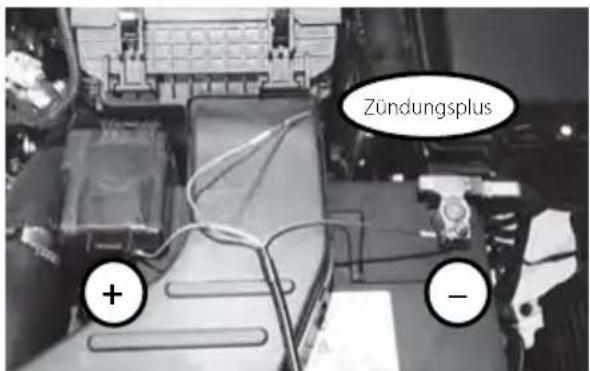

Anschluss an der Fahrzeugbatterie

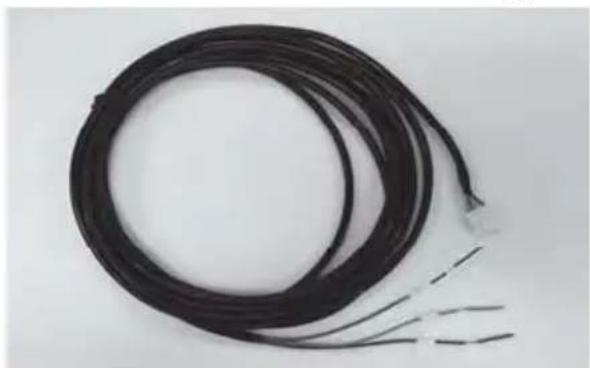

Das Kabel für die Stromversorgung. Achten Sie auf die Polung (+/-) der Batterie und dem Zündungsplus des Fahrzeuges.

Zündungsplus + -

uf die Polung (+/-) der Batterie und dem Zündungsplus des Fahrzeuges.

Verbinden Sie das Steuerkabel und die Stromversorgung mit dem Bedienpult.

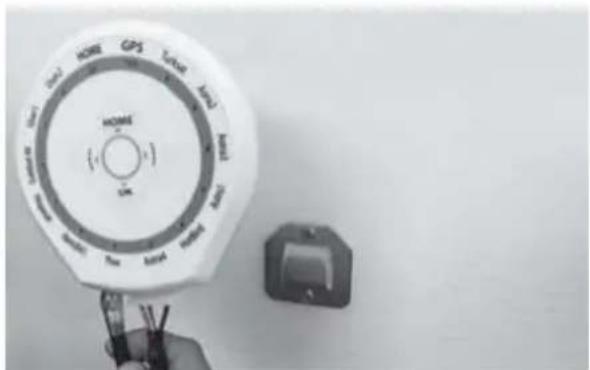

Befestigen Sie das Bedienpult mit der Halterung wo immer Sie möchten.

WEEE Reg.-Nr. DE 70592344

CE RECOCONOMATION RECOCONOMATION

Stand: v1.1 August 2014 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | [e-mail]
