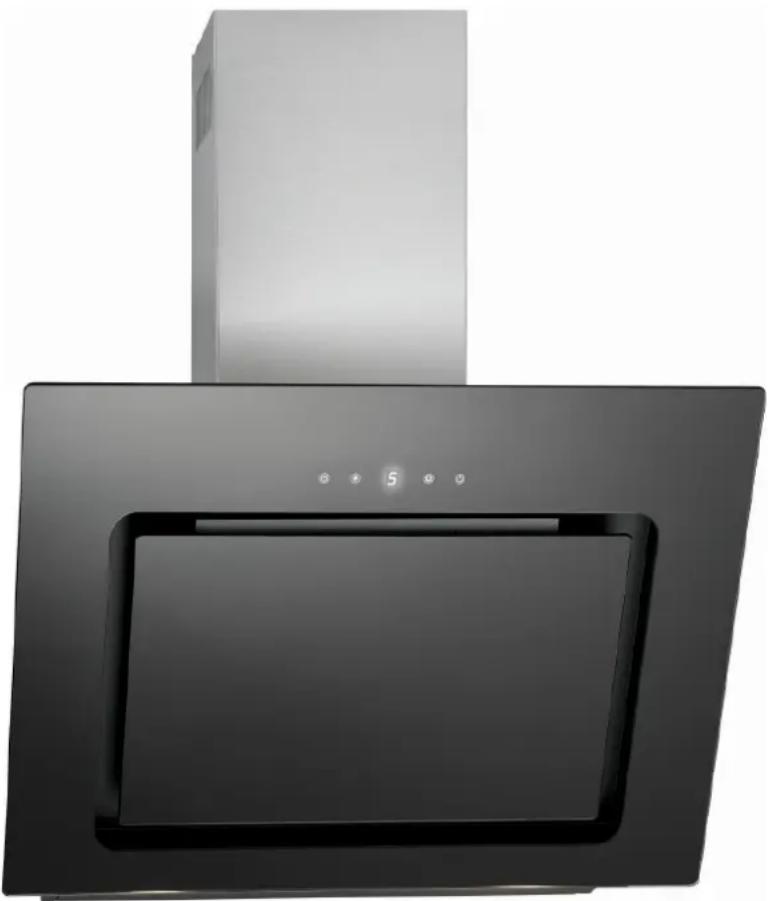

DU 771 G - Dunstabzugshaube BOMANN - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube (Kochfeldabzug)
Marke	Bomann
Modell	DU 771 G
Gehäuseabmessungen (H x B x T)	36.0 x 60.0 x 43.0 cm
Teleskopschacht Abmessungen (H x B x T)	40.0 - 78.0 x 22.2 x 17.2 cm
Nettogewicht	Ca. 14.0 kg
Netzspannung	220-240 V~
Netzfrequenz	50 Hz
Leistungsaufnahme	250 W
Beleuchtung	LED, 2 x 2 W
Geschwindigkeitsstufen	3 (1, 2, 3)
Verzögerungstimer	Max. 9 Minuten
Boost-Funktion	Ja, arbeitet mit erhöhter Leistung für 7 Minuten
Betriebsarten	Abluft (Abluft nach außen) und Umluft (mit Aktivkohlefilter)
Fettfilter	Aluminium, waschbar (spülmaschinengeeignet bis 60°C)
Aktivkohlefilter (optional)	Bestellmodell KF 561 (Art.-Nr. 256 100); alle 6 Monate ersetzen
Sicherheitsabstand (Gaskochfeld)	Mindestens 65 cm
Sicherheitsabstand (Elektrokochfeld)	65-75 cm
Energieeffizienzklasse	A
Jährlicher Energieverbrauch	44.0 kWh/a
Maximaler Luftstrom	604.26 m³/h (Boost-Einstellung)
Maximaler Schallpegel	70 dB (Boost-Einstellung)
Schutzklasse	I
Entsorgung	Nicht mit dem Hausmüll entsorgen; örtliche Vorschriften für Elektrogeräte beachten

Häufig gestellte Fragen - DU 771 G BOMANN

Wie hoch ist der empfohlene Sicherheitsabstand zwischen Kochfeld und Dunstabzugshaube?

Bei Gaskochfeldern muss der Abstand mindestens 65 cm betragen. Bei Elektrokochfeldern einen Abstand von 65-75 cm einhalten. Wenn die Installationsanleitung des Gasherds einen größeren Abstand vorschreibt, ist dieser einzuhalten.

Kann ich die Haube ohne den Fettfilter verwenden?

Nein. Betreiben Sie das Gerät niemals ohne den Aluminium-Fettfilter. Der Fettfilter verhindert Fettablagerungen und reduziert die Brandgefahr. Der Betrieb ohne Filter kann Schäden verursachen und ist unsicher.

Wie oft sollte ich den Aluminium-Fettfilter reinigen?

Reinigen Sie den Fettfilter mindestens monatlich, um Fettansammlungen zu vermeiden, die eine Brandgefahr darstellen. Entfernen Sie den Filter, weichen Sie ihn in heißem Wasser mit mildem Reinigungsmittel ein, bürsten Sie ihn vorsichtig, spülen Sie ihn ab und trocknen Sie ihn vor dem Wiedereinbau. Er ist auch spülmaschinengeeignet (bis 60°C).

Wie wechsele ich den Aktivkohlefilter?

Trennen Sie zuerst die Haube vom Stromnetz. Öffnen Sie die Abdeckung und entfernen Sie den Aluminium-Fettfilter. Der Aktivkohlefilter befindet sich am Lufteinlass. Drehen Sie ihn gegen den Uhrzeigersinn, um ihn zu entfernen, und im Uhrzeigersinn, um ihn einzusetzen. Achten Sie darauf, dass er einrastet. Ersetzen Sie den Aktivkohlefilter alle 6 Monate oder bei starker Nutzung häufiger.

Was soll ich tun, wenn die Haube nicht funktioniert?

Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Vergewissern Sie sich, dass die Geschwindigkeitsstufe eingestellt ist. Wenn sie immer noch nicht funktioniert, prüfen Sie den Fettfilter auf Verstopfung und reinigen Sie ihn gegebenenfalls. Im Umluftbetrieb den Aktivkohlefilter prüfen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie wechsele ich die LED-Lampe?

Lassen Sie die Lampen abkühlen. Verwenden Sie einen Schraubendreher, um die LED-Lampe vorsichtig vom Rand her anzuheben. Ziehen Sie das Kabel langsam heraus. Öffnen Sie die Platine-Box, trennen Sie den Stecker und ersetzen Sie ihn durch eine neue LED-Lampe des gleichen Typs (2 x 2 W). Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, wenn Sie keinen externen Abluftanschluss haben. Sie müssen einen Aktivkohlefilter (Modell KF 561, nicht im Lieferumfang) installieren, um Gerüche zu absorbieren. Die gefilterte Luft wird dann zurück in die Küche abgegeben.

Wie bediene ich den Verzögerungstimer?

Der Verzögerungstimer funktioniert nur, während der Motor läuft. Drücken Sie die Verzögerungstaste, um ihn zu aktivieren; die maximale Verzögerungszeit beträgt 9 Minuten. Jeder Druck reduziert die Zeit um 1 Minute. Die Haube läuft weiter und schaltet sich dann automatisch aus.

Was macht die Boost-Funktion?

Die Boost-Funktion bietet erhöhte Leistung zur intensiven Dampf- und Rauchentfernung, z.B. beim Frittieren. Sie arbeitet für 7 Minuten und reduziert dann automatisch auf eine niedrigere Geschwindigkeit.

Ist die Haube für die Verwendung über einem Gasherd geeignet?

Ja, aber stellen Sie sicher, dass der Sicherheitsabstand mindestens 65 cm beträgt (oder wie in der Anleitung des Gasherds angegeben). Flambieren Sie niemals unter der Haube und lassen Sie niemals einen Gasbrenner ohne Kochgeschirr an, da übermäßige Hitze die Haube beschädigen kann.

BEDIENUNGSANLEITUNG DU 771 G BOMANN

DUNSTABZUGSHAUBEUNSTABZUGSHAUBE

COOKER

Bedienungsanleitung/Garantie

Instruction Manual

DEUTSCHDEUTSCH

InhaltInhalt

Einleitung......Seite 3

Allgemeine Hinweise......Seite 3

Spezielle Sicherheitshinweise für dieses

Gerät......Seite 4

Auspacken des Gerätes......Seite 6

Geräteausstattung......Seite 6

Installation......Seite 6

Inbetriebnahme / Betrieb......Seite 8

Reinigung und Pflege......Seite 8

Störungsbehebung......Seite 9

Technische Daten......Seite 10

Garantie......Seite 10

Entsorgung......Seite 11

ENGLISHENGLISH

ContentsContents

Introduction......Page 12

General Notes......Page 12

EinleitungEinleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern.

Symbole in dieser Bedienungsanle Bungblagen dieser Bedienungsanle Betreihen Sie das Gerät nicht unbeaufsichtigt.

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

IINWEISHINWEIS

Hebt Tipps und Informationen für Sie hervor.

• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und wenn möglich das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Bei Beschädigung, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Allgemeine Hinweise Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

IINWEISHINWEIS

Die Darstellungen in dieser Bedienungsanleitung können vom Originalgerät abweichen.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses GerätSpezielle Sicher

- Beachten Sie zu Ihrem Kochgerät die Herstellerangaben, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist und ggf. welcher Sicherheitsabstand eingehalten werden muss.

Für den AbluftbetriebFür den Abluftbetrieb

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunsthaube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
  • Die Vorschriften der zuständigen örtlichen Behörden sind einzuhalten.
• Beachten und befolgen Sie des Weiteren die Montageanweisungen, die wir Ihnen im Kapitel „Installation“ geben.
• VORSICHT: VORSICHT: Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.
• Flambieren Sie nicht unter der Dunstabzugshaube! Fritiert werden darf unter der Haube wegen Brandgefahr Brandgefasständiger Beobachtung.

• Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr brennen. Starke Hitzeentwicklung kann die Dunstabzugshaube beschädigen.

• Überhitzte Fette und Öle können sich schnell entzünden. Nie Fett und Öl unbeaufsichtigt erhitzen.

• Prüfen Sie niemals den Filterzustand, wenn die Dunsthaube in Betrieb ist.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Dieses Gerät kann von Kindernkinder Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gebrauchs Gerätes Gerätes wiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinderkäufen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Bandzeg Wärfern nicht durch KinderKindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Pflege“ dazu geben. Es besteht Brandgefahrtdwenn die Reinigung nicht nach Angaben der Anweisung ausgeführt wird.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des GerätesAuspacken des Dörland sollte zwischen 65歳embetragen.

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

HINWEISHINWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Bei Gasgeräten muss der Abstand mindestens

65 cm betragen. Wenn die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Möglichkeiten betreiben:

Abluftbetrieb

! WARNING:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

GeräteausstattungGeräteausstattung

GeräteübersichtGeräteübersicht

1 Aluminium-Dunstfilter- Abdeckung
2 Aluminium-Dunstfilter
3 Motoreinheit
4 Glasrahmen
5 Haubenkörper
6 Schacht

Lieferumfabieferumfa

1 x äußerer Kaminschacht, 1 x innerer Kaminschacht (mit Lüftungsöffnungen), 1 x Anschlussstutzen mit Rückschlagklappen, inkl. Montagematerial und Bohrschablone

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube ist unbedingt erforderlich:

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

Meist wird die Abluft vertikal abgeführt. Die Abluft kann durch den Oberschrank und Dachboden zum Dachfürst geleitet werden.

Falls eine Leitung unter den Oberschränken vorhanden ist, kann der Abzugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d. h. die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall muss ein Aktivkohlefilter zusätzlich wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Aktivkohlefilter sind nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de.

Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

MontageMontage

WARNUNGWARNUNG

• Bei der Montage und/oder beim Einsetzen der Dunstfilter sowie der Kohlefilter darf das Gerät nicht mit dem Netzstrom verbunden sein.
  • Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr Stüreschlaggefahr

ACHTUNG:ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

HINWEISHempfehlungen: Empfehlungen

• Ziehen Sie eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.
• Bohren Sie 8 Löcher in die Wand um das Gehäuse daran zu befestigen.
• Setzen Sie Dübel in die Löcher ein und setzen Sie 2 Schrauben ST4*40 ein, um das Gehäuse zu befestigen.
• Befestigen Sie die Haube an der Wand und be-nutzen Sie Sicherheitsschrauben ST4*30, um das Gehäuse zu befestigen.

Für den Abluftbetrieb: Für den Abluftbetrieb:

- Befestigen Sie einen flexiblen Abluftschlauch (nicht im Lieferumfang enthalten) mit ∅150 mm Innendurchmesser auf dem Anschlussstutzen.

- Befestigen Sie die Schrauben ST4*40 in der Wand.

• Befestigen Sie den äußeren Schacht.

- Benutzen Sie 2 Schrauben ST4*8 um den äußeren Schacht an der Haube zu befestigen, benutzen Sie dann die Schrauben ST4*40 um den äußeren Schacht an der Wand zu befestigen.

- Ziehen Sie den inneren Schacht nach oben und befestigen Sie diesen ebenfalls an der Wand.

Aktivkohlefilter für Umluftbetrieb einsetzenAktivkohlefilter für Umlu

• Öffnen Sie die Abdeckung und entnehmen Sie den Aluminium-Dunstfilter.
• Setzen Sie den Kohlefilter an die Ansaugöffnung des Abluftkanals. Stellen Sie sicher, dass die Befestigungsstifte am Abluftkanal in die Befestigungsschlitze des Kohlefilters eingreifen. Drehen Sie den Filter im Uhrzeigersinn, bis er einrastet.
• Setzen Sie den Aluminium-Dunstfilter wieder ein und schließen Sie die Abdeckung.

Elektrischer Anschluss

WARNUNG:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.

- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!

- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.

• Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.
• Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.
• Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.
• Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Inbetriebbahraen/a Betrieb/ Betrieb

Die Bedienung erfolgt über Touch Control.

EinstellungenEinstellungen

SchaltstufeSdisplaturzueigt "1", "2" oder "3" an.

Leistungs-Lichtschaftschaftschaftschaft für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.

Leistungs-Leiheitstufe Schäfersteich für den normalen Kochbetrieb.

Leistungs-Leistaltstufe Schleistefisch, wenn große Mengen Rauch und Dampf abgesaugt bzw. gefiltert werden sollen (z. B. beim Frittieren).

Vorwahlzeit: Der Zeitschalter funktioniert nur, das Gerät eingeschaltet ist. Die max.

Vorwahlzeit beträgt 9 Minuten und das Display zeigt „9“. Durch Drücken der Taste, verringert sich die Zeit jeweils um 1 Minute.

i HINWEISHINWEIS

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen.

Reinigung Reinflage Pflege

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Pflege der Haube

• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig den Aktivkohlefilter (siehe „Aktivkohlefilter auswechseln“).

Reinigung BeinAluminiumADunstfilterDunstfilter

WARNUNG: Brandgefahr! Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Reinigen Sie den Dunstfilter deshalb regelmäßig.

Wir empfehlen den Dunstfilter monatlich zu reinigen:

• Entfernen Sie den Aluminium-Dunstfilter, indem Sie den Verschluss in der Griffmulde zurück schieben, dabei den Filter leicht nach unten drücken und nach vorne herausnehmen.
• Spülen Sie die Dunstfilter in einer Lösung aus warmen Wasser und Neutralreiniger. Weichen Sie den Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.
• Alternativ kann der Dunstfilter auch in der Geschirrspülmaschine (bis 60°C) gereinigt werden. Leichte Verfärbungen können auftreten. Das hat keinen Einfluss auf die Funktion des Dunstfilters.

HINWEIS:

Bestellen Sie die Leuchtmittel bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.dewww.bomann.c

Lampendaten: LED, 2 x 2 W

• Benutzen Sie einen Schraubenzieher an einer Ecke der LED-Leuchte, um sie rauszuhebeln und das Kabel langsam herauszuziehen.
• Wenn es geöffnet ist, benutzen Sie den Schraubenzieher, um die PCB-Box rauszuhebeln und tauschen Sie die Leuchten.

HINWEIS:

Die Booster-Funktion arbeitet erst mit einer erhöhten Leistung, nach 7 Minuten wird die Leistung verringert.

Störungsbehebung

Aktivkohlefilter auswechselnAktivkohlefilter auswechseln

Aktivkohlefilter binden Gerüche und müssen abhängig vom Gebrauch, jedoch mindestens alle sechs Monate gewechselt werden.

Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.dewww.

Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

• Siehe „Aktivkohlefilter für Umluftbetrieb einsetzen“.
• Entfernen Sie den alten Kohlefilter, indem Sie den Filter gegen den Uhrzeigersinn drehen.

Leuchtmittel auswechseln Leuchtmittel auswechseln

WARNUNG:WARNUNG:

Lassen Sie die Lampen abkühlen, bevor Sie das Leuchtmittel auswechseln. Es besteht Verbestehntungsgefahrlnungsgefahr!

Bevor Sie sich an den Kundenservice wenden oder einen Fachmann hinzu rufen

Störung	Mögliche Ursache / Behebung
Gerät arbeitet nicht bzw. nicht richtig	- Prüfen Sie die Stromversorgung.- Überprüfen Sie die Leistungsstufe.
Gerät arbeitet nicht effizient	- Überprüfen Sie die Leistungsstufe.- Ist die Küche ausreichend belüftet?- Reinigen Sie den Dunstfilter.- Bei Umluftbetrieb, überprüfen Sie den Kohlefilter.- Überprüfen Sie den Luftauslass.
Beleuchtung funktioniert nicht	Überprüfen Sie das Leuchtmittel, siehe „Leuchtmittel auswechseln“.
Öl tropft runter	Reinigen Sie den Dunstfilter.

i HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantie“).

Luftstrom bei max. Geschwindigkeit im Normalbetrieb	353.79 m^3/h
Luftstrom bei Betrieb auf der Intensivstufe oder Schnellstufe	604.26 m^3/h
A-bewertete Luftschallemissionen im Normalbetrieb:
- bei min. Geschwindigkeit	45 dB
- bei max. Geschwindigkeit	62 dB
A-bewertete Luftschallemissionen im Betrieb auf Intensiv- oder Schnellstufe	70 dB
Leistungsaufnahme im......Aus-Zustand ( P_o )	0.48 W
Leistungsaufnahme im Bereitschaftsmodus ( P_s )	- W

Technische DatenTechnische Daten

Elektrischer Absektüsscher A....sch

Netzspannung: 220-240 V\~

Netzfrequenz: 50 Hz

Leistungsaufnahme: 250 W

Beleuchtung, LED: 2 x 2 W

Schutzklasse: ....I

Hinweis zur Richtlinienkonformität

Abmessung H x B x T / Gewicht....

Haubenkörper: 36.0 x 60.0 x 43.0 cm

Teleskopschacht: ....40.0 – 78.0 x 22.2 x 17.2 cm

Nettogewicht: ......ca. 14.0 kg

Zubehör erhälzübehör erhäl. lich

Aktiv-Kohlefilter für Umluftbetrieb: ....

KF 561 (Art.-Nr. 256 100) nicht im Lieferumfang enthalten

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hiermit erklärt der Hersteller, dass sich das Gerät messung H X B X T / Gewicht. DU 771 G in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantie

Garantiebedingungen

Produktdatenblatt für Haushaltsdunstabzugshauben Produktdageläheter Verbrauchsdungswährungshain bei prinach Verordnung (EU) Nr. 65/2014 nach Verordnung (EU) Nr. votz2 Nutzung des Geräts eine Garantie von 24

Brand	BOMANN
Modell	DU 771 G
Jährlicher Energieverbrauch (AEC _hood )	44.0 kWh/Jahr
Energieeffizienzklasse	A
Fluiddynamische Effizienz (FDE _hood )	30.0
Fluiddynamische Effizienzklasse	A
Beleuchtungseffizienz (LE _hood )	40.5 lx/W
Beleuchtungseffizienzklasse	A
Fettabscheidegrad	48.6 %
Effizienzklasse des Fettabscheidegrads	F
Luftstrom bei min. Geschwindigkeit im Normalbetrieb	203.92 m ^3 /h

Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Über- sendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

GarantieabwicklungGarantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH C. Bomann GmbH Heinrich-Horten-Straße 17 D-47906 Kempen

EntsorgungEntsorgung

Bedeutung des Symbols „Mülltonne“ Bedeutung des Symbols „Mül

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

⚠️ WARNING:WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Introduction Introduction

C. Bomann GmbH. Bomann GmbH

www.bomann.dewww.bomann.de

Made in P.R.C.
