Produkttyp	Passiver Lautsprecher
Marke	Canton
Modell	Reference 7 K
Lautsprechertyp	2-Wege-Bassreflex
Hochtöner	1-Zoll-Gewebekalotte
Tieftöner	7-Zoll-Aluminiumkonus
Belastbarkeit (RMS)	150 W
Belastbarkeit (Spitze)	250 W
Impedanz	8 Ohm
Empfindlichkeit	88 dB (2.83 V/1 m)
Frequenzgang	30 Hz – 40 kHz
Übergangsfrequenz	3,000 Hz
Gehäusematerial	MDF mit innerer Verstrebung
Oberfläche	Hochglanzlack (schwarz/weiß)
Abmessungen (B x H x T)	200 x 300 x 250 mm
Gewicht	8 kg pro Stück
Empfohlene Verstärkerleistung	20 – 150 W pro Kanal
Magnetische Abschirmung	Nein
Bi-Wiring/Bi-Amping	Ja (doppelte Anschlüsse)
Abdeckgitter	Magnetisch, abnehmbar
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht in der Nähe von Wärmequellen oder direktem Sonnenlicht aufstellen
Ersatzteile	Erhältlich über Canton Servicezentren

Häufig gestellte Fragen - Reference 7 K CANTON

Wie hoch ist die empfohlene Verstärkerleistung für die Canton Reference 7 K?

Die empfohlene Verstärkerleistung liegt zwischen 20 und 150 Watt pro Kanal bei 8 Ohm. Die Verwendung eines Verstärkers in diesem Bereich gewährleistet optimale Leistung und vermeidet Schäden.

Kann ich die Reference 7 K bi-wiren oder bi-ampen?

Ja, der Lautsprecher ist mit doppelten Anschlussklemmen für Bi-Wiring oder Bi-Amping ausgestattet. Entfernen Sie die Metallbrücken zwischen den Anschlüssen, bevor Sie separate Kabel anschließen.

Was ist die korrekte Platzierung für die Reference 7 K Lautsprecher?

Platzieren Sie die Lautsprecher mindestens 30 cm von der Rückwand und 50 cm von den Seitenwänden entfernt, um Bassüberhöhungen zu vermeiden. Positionieren Sie die Hochtöner auf Ohrhöhe im Sitzen. Ein leichtes Einwinkeln in Richtung der Hörposition kann die Abbildung verbessern.

Wie reinige ich die Hochglanzlackoberfläche?

Verwenden Sie ein weiches, trockenes Mikrofasertuch, um die Oberfläche vorsichtig zu entstauben. Bei Fingerabdrücken befeuchten Sie das Tuch leicht mit Wasser oder einem milden Glasreiniger. Vermeiden Sie scheuernde Reiniger oder raue Materialien.

Was sind die Abmessungen und das Gewicht der Reference 7 K?

Jeder Lautsprecher misst 200 x 300 x 250 mm (Breite x Höhe x Tiefe) und wiegt 8 kg. Stellen Sie sicher, dass Ihre Ständer oder Regale das Gewicht tragen können.

Ist die Canton Reference 7 K magnetisch abgeschirmt?

Nein, diese Lautsprecher sind nicht magnetisch abgeschirmt. Halten Sie sie mindestens 50 cm entfernt von Röhrenfernsehern oder empfindlichen elektronischen Geräten, um Störungen zu vermeiden.

Welche Treibertypen werden in der Reference 7 K verwendet?

Der Lautsprecher verfügt über einen 1-Zoll-Gewebekalotten-Hochtöner und einen 7-Zoll-Aluminiumkonus-Tieftöner, die für hohe Auflösung und geringe Verzerrung ausgelegt sind.

Wie schließe ich die Lautsprecherkabel an?

Schrauben Sie die Anschlussklemmen auf, führen Sie das blanke Kabel (oder Bananenstecker) in die Öffnung ein und ziehen Sie fest. Achten Sie auf die richtige Polarität: Rot an Plus (+) und Schwarz an Minus (-). Verwenden Sie hochwertige Lautsprecherkabel mit ausreichendem Querschnitt (z. B. 14 AWG).

Was ist der Frequenzgang der Reference 7 K?

Der Frequenzgang reicht von 30 Hz bis 40 kHz und ermöglicht tiefe Bässe und erweiterte Höhen. Die tatsächliche Leistung hängt von der Raumakustik und der Platzierung ab.

Kann ich Ersatzteile oder Reparaturen für die Reference 7 K erhalten?

Ja, Ersatzteile und Reparaturen sind über autorisierte Canton Servicezentren erhältlich. Kontaktieren Sie den Canton Support für Hilfe. Bewahren Sie die Originalverpackung für einen sicheren Transport auf.

BEDIENUNGSANLEITUNG Reference 7 K CANTON

CANTON Elektronik GmbH + Co. KG

Neugasse 21-23

D-61276 Weilrod

Deutschland/Germany

Tel.: [phone]

Fax: -49 (0) 6083 287-50

E-Mail: [e-mail]

Erfahren Sie mehr über die Reference K Serie auf

Unserer Homepage oder nutzen Sie den QR-Code.

www.canton.de/reference-k

CANTON

Willkommen in der Canton-Familie

Sehr gechrter Kunde,

vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf dieser Lautsprecher entgegenbringen. Sie haben sich für ein hochwertiges Lautsprecher-System entschieden und damit ihren hohen Anspruch an Klang- und Verarbeitungsqualität bewiesen. Ihre Reference K ist ein Lautsprecher, der in seiner Klasse neue Maßstäbe setzt.

Jedes Detail ist durchdacht, alle Komponenten dieses Lautspechers sind klanglich und technisch von höchster Güte, so dass ein maximaler Musikgenuss und eine lange Lebensdauer garantiert sind. Alle Lautsprecherschassis wurden hinsichtlich ihrer physikalischen Eigenschaften und Werkstoffe optimier. Dank spezieller Simulationssoftware konnte eine bis dalo nicht dagewesene Perfektion erreicht werden. In der Entwicklung wurden Effekte berechnet, die sich durch das Verländern der Geometrie und der Materialien ergeben.

fätte lesen Sie vor dem Aufstellen und Anschließen ihrer Lautsprecher diese Bedienungsanleitung sorgfältig durch. Sie wird Ihnen bei der optimalen Nutzung ihrer Systeme helfen. Canton verfügt über ein Vertriebsnetz in über 50 Ländern. Bei eventuellen Fragen wird Ihnen dieses Team von erfahrenen Distributoren gemeinsam mit dem autorisierten Fachhandel gemeweiterhelfen.

Viel Freude und lange Zufriedenheit mit ihren Laufsprechern wünscht das Canton-Team!

Inhalt

Allgemeine Pflegechinweise Seite 4

Allgemeine Betriebshinweise Seite 5

Einspielphase Seite 5

Anschließen der Lautsprecher Seite 6

Bi-Wiring/Bi-Amping-Terminal Seile 7

Anschluss-Terminal Reference 1 K und 3 K Seite 8

Aufstellungstipps Seite 10

Technische Details Seite 11

Vom guten Ton Seite 14

Technische Daten Seite 16

Garantie/Onlineregistrierung Seite 42

DeutschDe

Allgemeine Pflegehinweise

Um möglichst lange Freude an Ihren Carlon Laulspiechern zu haben, beachten Sie bitte folgendes:

Wählen Sie einen ebenen Untergrund

Feucht gelt vermeiden

Erschütterungen vermöden

Sonreneinstahlung

Vor extremer Kälte schutzen

Gehäuse nicht offen

Abstand zu Warmequelen

Zur Reinigung keine aggressiven, alcoholhaltigen oder scheueroden Mittel einsetzen

Allgemeine Betriebshinweise

Canton-Lautsprecher sind für den Betrieb an Verstärkern mit großer Ausgangleistung geeignet, selbst wenn diese höher ist als die in den technischen Daten des Canton-Lautsprechers angegebene Belastbarkt. Tatsächlich geht eine Gefahr für den Lautsprecher oder von leistungschwischen Verstärken aus, da sie bei dem Versuch, durch Aufdrehen von Laufstarke- und Klangregiern mehr Schallrück zu erzeugen, übersteuert werden und durch sogenanträge „Clipping“ Verzumungen erzeugen, die insbesondere die Hochmöner der Lautsprecher zentären können. Blüge achlen Sie deshalb bei der Laufstarkeinstellung auf Verzerrungen – und drehen Sie gegebenenfalls direkt leister.

Achtung:

Standlautsprecher haben einen hohen Schwerpunkt und können bei unsachgemäßer Aufstellung oder ruckartigen Bewegungen leicht umfallen. Dies zu vermeiden liegt im Verantwortungsbereich des Käulers.

Einspielphase

Um seine maximale Leistungsfähigkeit zu entwickeln benötigt ein Lautsprecher eine Einlaufzeit von ca. 15-20 Betriebsstunden. In dieser Zeit verändern sich die Eigenschaften aller mechanischen Bauteile bis sie die bei der Entwicklung des Lautsprechers festgelegten Werte erfüllt, d. h. die Aufhängung der Chassis wird beweglicher und die Wiedergabequalität positiv beeinflussl.

Anschließen der Lautsprecher

Auf der Rückseite Ihrer Reference-Lautsprecher Finden Sie das Anschlussteminal. Über dieses Terminal wird Ihr Reference-Lautsprecher mit dem Verstärker verbunden.

Achlen Sie beim Anschluss der Lautsprecher unbedingt auf die richtige Polung. Plus an Plus und Minus an Minus. Sowohl die Schraubklemmen der Lautsprecher (Pluspol – rot, Minuspol – schwarz) als auch die Anschlüsse des Steuergerätes sind mit entsprechenden Symbolen bzw. Farben gekennzeichnet. Zur einzelcheren Orientierung unterscheiden sich auch die Adern der meisten Lautsprecherkabel durch Farbe. Form oder Aufdruck. Unterschiedliche Polung zwischen dem linken und dem rechten Kanal führen zu Klangworfalschungen.

Zum besseren Verständnis ziehen Sie bitte auch die Bedienungsanleitung Ihres Steuergerätes zurate.

Wichtig!

Bevor Sie die Lautsprecher an Ihren Verstärker anschließen, schalten Sie diesen bitte aus.

Bi-Wiring/Bi-Amping-Terminal

Die Laufsprecher der Reference K Serie bieten die Möglichkeit, den Hoch-/Mitteltonbereich und den Bassbereich getrennt über zwei Verstärker (II-Amping) oder zumindest über zwei getrennte Anschlusskabel (BI-Wiring) zu betreiben. Hierfür sind diese Laufsprecher mit einem Doppellerminal ausgeslattet. Das obere Anschlussbuchsenpaar ist für den Hoch-/Mitteltonbereich, das untere für den Tiettonbereich: Diese zwei Anschlusspaare sind für den Normalbetrieb (mit einer einzigen Zuleitung) worksseitig mit Kabelbrücken verbunden.

Für den Bi-Wiring- und den Bi-Amping-Betrieb sind die Kabel brücken unbedingt zu entfernen, da ansonsten die angeschlossen Verstärker beschädigt werden können. Dazu entfernen Sie die Schrauben und ziehen die Metallbrücken nach vorne raus.

Bi-Wiring Bi-Amping

DeutschDe

Anschluss-Terminal Reference 1 K und 3 K

Um Interferenzen weitostgehend zu eliminieren, sind die Frequenzweichen der Reference-Lautsprecher in eine Hoch-/Wittel- und eine Tieftoneinheit aufgeteilt und baulich voneinander getrennt. Die hochwertige Innenverkabelung mit vergoldetem Bi-Wiring-/Bi-Amping-Terminal sorgt für die optimale Signalübertragung.

Die zusätzliche Hoch- und Mitteltonanpassung ermöglicht bei der Reference 1 K und 3 K die perfekte Abstimmung der Lautsprecher auf die akustischen Gegebenheiten des Aufstellungsortes. Zur Anpassung des Mittel- bzw. Hochtons versetzen Sie durch Lösen der Sicherungsschrauben die Metallbrücke in die gewünschte Position.

Durch das Anhoben bzw. Absenken des Mitteltonbereichs kann die Wiedergabe in Funcho Ausgewogenheit des Klangbilds und Volumenabbildung optimiert werden. Stimmen sollten ein natürliches Klangbild und Größenabbildung aufwiesen.

DeutschDe

Aufstellungstipps

Ihre neue Reference K Serie bevorzugt einen Wandabsland von 20 Zentimeter bis 1 Meter und eine leichte Anwinklung von 0" bis 5" nach Innen. Entscheiden Sie selbst, welche Aufstellung Ihnen in punkto Lincarität und Abbildungstrue am besten gefällt.

Eine gute Orientierung für eine optimale Aufstellung ihrer neuen Lautsprecher ist das sogenannte „Stereo-Dreieck“ (Abb. 1). Dies ergibt sich, wenn die Lautsprecher und Ihr gewohnter Höplatz die Eckpunkte eines gleichstelligen Dreieck's bilien. Zur Entkopplung und zum Ausgleich von eventuellen Unebenheiten sind Ihre Reference Standlautsprecher mit vier höhenverstellbaren Gerätefüßen ausgestattet (Abb. 2). Je nach Bodenbelag können hier selbstkierbende Shockabsorber zusätzlich eingepasst werden (Abb. 3).

Verantwortlich für die klanglich außergewöhnliche Perlektion ist die Verwendung hochwertigster elektronischer Bautele und die Konstruktion der Weiche. So wird, um Mikrofonie-Effekte zu unterdrücken, die Frequenzweiche im Gehäuse schwingungsgedämpft gelagert.

Zum Einsatz kommen nur hochwertigste Komponenten. Ebenfalls in die Frequenzweiche integriert ist die von Canton entwickelte DC-Technologic, die subsonische Schwingungen des Tieftöners unterdrückt und die Bässe spürbar straflier und präziser klingen lässt.

Frequenzweichenmodul der 1K

DeutschDe

Äußeres Merkmal der Reference K Serie ist das massive, einem neuen Konzept folgende Gehäuse aus Schichtholzmannt. In einem aufwändigen Verfahren unter Einwirkung von Wärme und Druck werden die Gehäuse der Reference K Serie in ihre Form gebracht. Der mehrlagige Sandwichaufbau und ein System von computer- optimierten Innenverstrebnungen verhindern klangverfalschende Resonanzen. Die äußere Form mit ihren großzügten Radien minimiert Kantonbrochungen und unterstützt dabei das Abstrahlvorhallen des Laufsprechers.

Herzstück des Reference Hochtonsystems ist die formoptimierte Hochtonkalotte mit einer Materialkomposition aus Aluminium-Oxyd-Keramik. Eingebettel in eine Transmission Front Plate mit Integrierter Schaffführung sorgt sie für ein optimales Rundstrahlverhalten des Hochtöners bis 40.000 Hz. So kommen die akustischen Vorteile der Tonfommate SACD und DVD-Audio voll zur Geltung.

Der Mittellorkonus mit seiner Keramik-Wolfram Struktur verfügt über eine spezielle Formgebung der Membran (Triple Curved Cone). Ausgeprägte Materialresonanzen, die zwangsläufig zu einem höheren Klimfaktor führen, werden dadurch nahezu gänzlich eliminiert.

Die von Canton entwickelte Wave-Sicke kommt bei den Reference Mittel- und Tieftontreibern zum Einsatz. Hier werden durch eine spezielle Geometrie der vorderen Membranaufhängung unerwünschte Resonanzen und Taumelbewegungen des Schwingsystems auf ein Minimum reduziert. Der lineare Hub und damit der Entschalldruck der Systeme werden auf ein Maximum gesteigert.

Mitteltonsystem Bass-Guide

Der formoplimierte, dreilach gekrümmte Aluminiumkonus mit Keramik-Wolfram-Struktur und TCC-Technologie stabilisiert die Membran an der Übergangsstelle zur Spule. Das minimiert Material resonanzen und den Klimfaktor.

Neben einer zukunftsweisenden Technologie zeichnet sich die Reference K Serte durch ein modems Design aus. Hochwertgste Materialen und die erstklassige Verarbeitung der Gehäuse dokumentieren bei diesem Lautsprocher den Perfektionsanspruch von Canton.

Die perfekte Entkopplung des Gehäuses vom Boden auf der einen Seite sowie die Dowmfire-Anordnung der Bassreflexöffnung mit in den Sockel Integriertem Bass-Guide ^26 auf der anderen Seite machen den Lautsprocher besonders unkritisch bei der Wahl des Aufstellungsartes.

Die Lautsprecher der Reference K Serie zeichnen sich durch ein natürliches und absolut authentisches Klangbild aus. Wichtig für die Ausgewogenheit des Klangs ist die harmonische Verbindung aus transparenten Höhen, lebendigen Mittel und einem absolut präzisen, druckvollen Bass.

Abstrahlverhalten Tieftonsystem

In Computersimulationen wird mit der genauen Form der Transmission Front Plate das Rundstrahlverhalten des Hochtöners perfektioniert. In der Praxis bedeutet dies puren Muskgenuss.

Charakteristisch für diesen Laulsprecher ist auch, dass der Bassbereich selbst bei Extrempegeln seine Kontur behält und bis in die tiefsten Frequenzen hinein keinerlei Anzeichen von Verzerrungen zeigt.

Querschnill durch ein Reference K Tiellonsystem. Äußeres Merkmal der neuen Schwingsysteme ist der Aluminium-Konus mit Keramik-Wolfram-Struktur und die vordere Membranaufhängung mit Wave-geometric. Sie bietet mehr Hub und klareren Klang gegenüber herkömmlichen Systemen.

DeutschDe

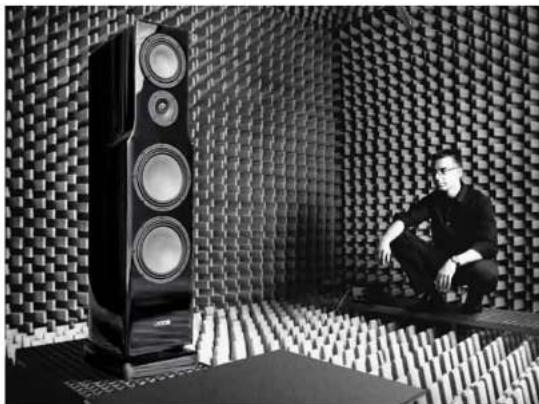

Vom guten Ton

„Immer besser werden“ ist bei uns mehr als eine Floskel. Es ist die konsequente Umsetzung von purc music. Wir möchten unsere Kunden zu jedem Zeitpunkt das Optimum bieten.

Hierfür sorgt unser erfahrences Entwicklungs-Team mil modernsten Simulations-Technologien und Messverfahren. Um die Idoen anschließend auf Herz und Nieren zu prüfen, nutzen wir unseren schalltoten Raum.

Musik ist mehr als eine Kombination von Tönen und Klängen. Sie ist ein Gesamtwerk mit einer eigenen Aura – geschaffen für den Augenblick.

Die Entwicklung der Technik ermöglichte das Konservieren und Wiederholen von Musik, deren Innerstes Wesen und Faszination dabei lange Zeit vergessen worden sind.

Die Laufsprecher der Reference K Serie geben der Musik einen Teil Ihres Zaubers zurück. Sie bringen sie wieder dichter an das Live-Erleben heran – Gänsehaut inklusive.

Laufsprecher sind Grenzgänger. Sie agieren in elektronischen, mechanischen und akustischen Dimensionen. Dabei müssen sie klangliche und optische Anforderungen glechemaßen erfüllen. Die Entwicklung des Klangbildos der Reference K Laufsprecher war zunächst ein analytischer Prozess. Mit Computersimulationen und wissenschaftlichen Auswertlungen wurde jede einzelne Komponente isoliert und im Gesantworten betrachtet und optimiert.

Das Ergebnis wurde in einem Prototyp zusammengeführt. Anschließend begann das Feintuning. In intensiven Hörsilzungen wurden Komponenten so lange perfektioniert und überarbeitet, bis sie dem Urteil der erfahrenen Ohren standhielten.

Das Design der Laufsprecher wurde parallel entwickelt. Feinstle Technologien verlangen einen Auftritt, der diesen gerecht wird, und Fertigungsverfahren, wie sie sonst im Instrumentenbau zu finden sind.

DeutschDe

Technische Daten

• Mitteltonsytem: 180 mm TCC Alu-Keramik-Wolfram- Membran mil Wave-Sicke
• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalotte, schwingungsgedämpft
• Tieftonsystem: 2 x 310 mm Alu-Keramik-Wolfram- Membran mil Wave-Sicke
• Gehäuse: 3-Kammersystem in asymetrischem Aufbau mit ausrahleptümierter Gehäusegeometrie
  2 - Lautsprechersockel mit integrierlemBass-Guide ^3 und 4 x höhenverstellbaren Gerätefüßen

Verwendung	High-End-Standausprücher
Prinzip	3 Wiège, Karrochensystem
Nenn-/Musikbelastbarkeit	500/600 Wall
Wirkungsgrad	89.5 db
Übertragungsbereich	18...40.000 Hz
Übergangsfrequenz	180/3.000 Hz
Impedanz	4...8 Ohm
Tieftonsystem	2 x 110 cm, Auamolone-Keramik-Wolftau (Wave-Sickle)
TCC-Mitteltonssystem	1 x 180 cm, Auamolone-Keramik-Wolftau (Wave-Sickle)
Hochtonsystem	1 x 25 mm, Aluminum Oxid Keramik
Abmessungen (BxHxT)	48 x 125 x 69 cm
Gewicht	134 kg
Gehäuseaustführungen	Lack schwart, „Plano Fintst“Lack weiß, „Plano Fintst“
Besonderholten	Vergoldetes Bt-Ännig/Bt-AmpingAnschusskennel, Mittel- und Hochton-Popgalanpassung, nachwertige inneuerkaufablag, Sachalkonstruktionim das-Guidet, Stoffabdeckung imMagneshallierung, folherverstellbareGerderÜsse

①

②

3

③

①

[Non-Text]

Reference 3 K

• Mittelonsystem: 180 mm TCC Alu-Koramik-Wolfram- Membran mil Wave-Sidze
• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalotte, schwingungsgedämpft
• Tieftonsystem: 2 x 220 mm Alu-Koramik-Wolfram- Membran mil Wave-Side
• Gehäuse: 3-Kammersystem in asymetrischem Aufbau mit abstrahloplimierter Gehäusegeometrie
• Lautsprochersockel mit integrierlern Bass-Guide® und 4 x höhenverstellbaren Gerätefüßen

Verwendung	High-End-Standausprecher
Prinzip	3 Wages, Razcohexyden
Nenn-/Musikbelastbakeit	350/600 Watt
Wirkungsgrad	89 dB
Übertragungsbereich	18. 40.000 Hz
Übergangsfrequenz	200/3.000 Hz
Impedanz	4...5 Ohio
Tieftonsystem	7 x 200 cm, Aluminium-Keramik-Wortano (Wave-Sickel)
TCC-Mitteltonsystem	1 x 180 cm, Aluminium-Keramik-Wortano (Wave-Sickel)
Hochtonsystem	1 x 25 km, Aluminium-Oxyl-Keramik
Abmessungen (BxHxT)	33.5 x 115 x 43 cm
Gewicht	56 kg
Gehäuseausführungen	Lack fortwart „Piano Furoo“Lack voll, „Piano Furoo“
Besonderheiten	Vergoldes Bt-Wing/Bt-AkpungAnschussentrußet, Mittler- und Nochton-Popolaranspura, nachwertige inneveränderung, Sackenkonsstruktionmil Bass-Gundel, Stoffabdeckung milMagnellalterung, folienverstellbareGeräteÜsse

• Mitteltonsytem: 180 mm TCC Alu-Keramik-Wolfram- Membran mit Wave-Sicke
• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalotte, schwingungsgedämpft
• Tieftonsystem: 2 x 200 mm Alu-Keramic-Wolfram- Membran mit Wave-Sicke
• Gehäuse: 3-Kammersystem in asymetrischem Aufbau
• Lautsprechersocket mit integnertem Bass-Guide ^2 und 4 x höhenverslellbaren Gerätefüßen

Verwendung	High-Erd-Standlaufsprücher
Prinzip	3 Wäge, Karoschossystem
Nenn-/Musikbelastbarkeit	280/440 Wall
Wirkungsgrad	85,5 db
Übertragungsbereich	20, 40.000 Hz
Übergangsfrequenz	220/3.000 Hz
Impedanz	4...8 Ohm
Tieftonsystem	2 x 200 cm, Alumolone-Keramik-Wolfteam (Wave-Side)
TCC-Mitteltonsystem	1 x 192 cm, Alumolone-Keramik-Wolfteam (Wave-Side)
Hochtonsystem	1 x 25 mm, Alumomium Oxid Keramik
Abmessungen (BxHtT)	30,5 x 107,5 x 44,5 cm
Gewicht	3 kg
Gehäuseausführungen	Lack schwarz, „Plano Farnst“Lack wert, „Plano Twinn“Kasche Furtier, „Plano-Farnst“
Besonderheiten	Vergoldetes bis-Wingelbl-AnpungAnschussystemen, hochwertige innetworkableitung, Sachelkondruktion mit Bass-Guidel, Stoffabdeckung mitMegnehaltierung, folherverstellbareGerderfüße

Reference 7 K

• Mitteltonsytem: 180 mm TCC Alu-Keramik-Wolfram- Membran mit Wave-Sicke
• Hochtonsystem: 25 mm Alu-Keramic-Oxyd-Kalotte, schwingungsgedämpft
• Ticftonsystem: 2 x 180 mm Alu-Keramic-Wolfram- Membran mil Wave-Sidic
• Gehäuse: 3-Kammersystem in asymetrischem Aufbau
• Lautsprechersockel mit integriertem Bass-Guide ^29 und 4 x höhenverslellbaren Gerätefüßen

Verwendung	High-Eval-Standatsprecher
Prinzip	3 Wages, Nanohexosystem
Nenn-/Musikbelastbakeit	170/320 Wall
Wirkungsgrad	88.5 dB
Übertragungsbereich	72...40 000 Hz
Übergangsfrequenz	220/3 000 Hz
Impedanz	4...8 Ohn
Tieftonsystem	2 x 180 cm, Aluminium-Keramilk-Wortano (Wave-Sickel)
TCC-Mitteltonsystem	1 x 180 cm, Aluminium-Keramilk-Wortano (Wave-Sickel)
Hochtonsystem	1 x 25 nm, Aluminum Oxyd-Keramik
Abmessungen (BxHxDt)	29 x 100 x 42 cm
Gewicht	53 kg
Gehäuseausführungen	Lack schwartz „Piano-Finnis“Lack weil „Piano-Finnis“Kirsche Tuvier „Piano-Tinnis“
Besonderheiten	Vergoldetes di-Wingrigh-Anlage Anschlussstommal, hochwertige in nonverlabelung, Sockenkonsstruktion mit Bass-Gundel, Stoffabdeckung mit Magnelhalterung, folienverstellbare GeräteÜbsie

DeutschDe

Reference 9 K

• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalolle, schwingungsgedämpft
• Tieftonsystem: 180 mm Alu-Keramik-Wolfram-Membran mit Wave-Sicke
• Gehäuse: 1-Kammersystem
  4 Lautsprecherständer optional erhältlich

Verwendung	High-End-Kompaaktienstgsprecher
Prinzip	2. Wages, Nascrochorsystem
Nenn-/Musikbelastbarkeit	120/300 Wad
Wirkungsgrad	87/09
Übertragungsbereich	25...40/300 Hz
Übergangsfrequenz	3.000 Hz
Impedanz	4...8 Ohw
Tieftonsystem	1 x 280 cm; Alumotons-Koonsuk Wolfcamp (Wave Scale)
Hochtonsystem	1 x 25 mm; Aluminium-Oxyl-Keramik
Abmessungen (BxHgT)	25 x 40 x 35 cm
Gewicht	14 kg
Gehäuseausführungen	Lack schwarz, „Plano-Hinisch“ Lack weiß, „Plano-Hinisch“ Kürche Hutter, „Plano-Hinisch“
Lieferbares Zubehör	15 650
Besonderholten	Vergutstieles Bt-Wining/Bt-Amping Anschussinstrumente, nachwertige Immoxveränderung, Steffabdeckung und Magneschafterung

• Hochtonsystem: 25 mm Alu-Keramilc-Oxyd-Kalotte, schwingungsgedämpft
• Mitteltonsystem: 180 mm TCC Alu-Keramik-Wolfram- Membran mit Wave-Sicke
• Ticftonsystem: 180 mm Alu-Keramik-Wolfram-Membran mit Wave-Sicke
• Gehäuse: 2-Kammersystem
• Lautsprecherständer optional erhältlich

Verwendung	High-End-Centeriaufsprecher
Prinzip	3. Wagon, Rassoflexsystem
Nenn-/Musikbelastbaufzeit	120/200 Watt
Wirkungsgrid	87 dB
Übertragungsbereich	26...40.000 Hz
Übergangsfrequenz	3.000 Hz
Impedanz	4...5 Ohm
Tieftonsystem	1 x 180 cm, Abamium-Keranik-Wortano (Wave-Sicle)
TCC-Mitteltonsystem	1 x 180 cm, Abamium-Keranik-Wortano (Wave-Sicle)
Hochtonsystem	1 x 25 cm, Abamium Oxid Keramik
Abmessungen (BxHxT)	70 x 22 x 25 cm
Gewicht	18,5 kg
Gehäuseausführungen	Jack schwarz, „Plano-Tinoki“ Jack wird, „Plano-Tinoki“ Kürche Füller, „Plano-Tinoki“
Lieferbares Zubehör	15.650
Besonderheiten	Vorgeldes der Winge/ift Amping Anschlussternfall, hochwertige Innenverkabelung, Stoffabbedlung mit Magnichalterung, föllenvordeilbero Gerdienfläche

Über die gesetzlich eingesetzlichen Geschäftskosten immateren Carriers für eine Forderkursprechen eine Granat's von fünf Jahren. Für eine Aktiellekursprechen und kohresen Bosan werden sowie einer Carriers gestellt. Der Carriers begtet im dem auf die, und bin wir durcheserklasse in Carriersverschelt bewert nur bei Verwaltung der Einorganisierung, Ausgewinnungen und Transperschüssen und Schilden, die durch Laufungsmittel Gebuch vermutende wurden. Der Anpruch verfügt nicht durch die Auswach von Brand von Internals der Gewinneßl. Diezt für die Leutungsströbe, die bei einem ausfallkosten Carriers Fehänder gekauft wurden. Wenster Sie sich im Sachanatsfall biläte an ihr oder direkt an den Carriers Service.

ONLINEREGISTRIERUNG

Um die Corandienbir Erwer Referen und aufprischer um erwähn fänd, auf wohl ihm zu wirkern, infacher. Sie diese auf einem Intenslache signieren. Geben Sie dafür bitte die unter angegebene Palace in Erwer Intenslizenwerten und folgen den Anwendungen. Erworner, ohne durchsicherheit ihn

Achburg

Ein Teil verzückschung ist nur für die fälligemter. Model in rezepten Referenzen 1 K, Reference 3 K, Reference 5 K, Reference 7 K, Reference 9 K, Reference 50 K, Cerrin

GUARANTEE

CANTON Elektronik GmbH + Co. KG

Neugasse 21-23 - D-61276 Weired - Deutschland/Germany Tel. [phone] - Fax [phone] [e-mail] - www.canton.de
