InCeiling 650 DT - Lautsprecher CANTON - Kostenlose Bedienungsanleitung

Produkttyp	Einbaulautsprecher (Deckeneinbau)
Marke	Canton
Modell	InCeiling 650 DT
Abmessungen (Durchmesser x Einbautiefe)	283 mm x 105 mm
Einbauausschnitt	Ø 240 mm
Gewicht	2,3 kg
Nennbelastbarkeit	100 W
Impedanz	8 Ohm
Frequenzgang	40 Hz – 25 kHz
Empfindlichkeit	88 dB (2,83 V/1 m)
Tieftöner	165 mm (6,5 Zoll) Polypropylen-Membran
Hochtöner	25 mm (1 Zoll) Gewebekalotte
Übergangsfrequenz	3,5 kHz
Schalldruckpegel (max.)	108 dB
Farbe	Weiß (lackierbar)
Schutzart	IP20 (nur für Innenräume)
Lieferumfang	2 Lautsprecher, Montageschablonen, Lackierschutzabdeckungen, Bedienungsanleitung
Garantie	5 Jahre
Wartung und Reinigung	Staubwischen mit trockenem Tuch; keine aggressiven Reiniger
Sicherheitshinweise	Verwenden Sie nur zugelassene Klemmen; Gerät vor Feuchtigkeit schützen
Ersatzteile und Reparatur	Ersatzteile über den Fachhandel; Reparatur nur durch autorisiertes Personal

Häufig gestellte Fragen - InCeiling 650 DT CANTON

Wie schließe ich den Canton InCeiling 650 DT an?

Verwenden Sie ein Lautsprecherkabel mit ausreichendem Querschnitt (mind. 1,5 mm²). Verbinden Sie die Pole + und - korrekt mit Ihrem Verstärker. Achten Sie auf die Impedanz von 8 Ohm.

Welchen Einbauausschnitt benötige ich?

Der Einbauausschnitt beträgt Ø 240 mm. Die Einbautiefe muss mindestens 105 mm betragen.

Kann ich die Lautsprecher lackieren?

Ja, die mitgelieferte Lackierschutzabdeckung schützt die Chassis während des Lackierens. Verwenden Sie handelsübliche Farbe.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Oberfläche nur mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel oder Wasser.

Was tun bei verblasster Farbe oder Kratzern?

Die lackierbare Oberfläche kann nachgearbeitet werden. Schleifen Sie leicht an und lackieren Sie mit einer Sprühdose neu.

Sind die Lautsprecher für den Außenbereich geeignet?

Nein, die Schutzart IP20 ist nur für trockene Innenräume ausgelegt. Feuchtigkeit oder Staub können Schäden verursachen.

Kann ich den Hochtöner anpassen?

Ja, der InCeiling 650 DT verfügt über einen umschaltbaren Hochtöner-Pegel (0 dB / -3 dB) zur Anpassung an die Raumakustik.

Welche Verstärkerleistung wird empfohlen?

Empfohlen wird ein Verstärker mit 20–100 W RMS pro Kanal bei 8 Ohm.

Wie montiere ich die Lautsprecher?

Schneiden Sie den Einbauausschnitt, führen Sie das Kabel durch die Decke, verbinden Sie es und drehen Sie die Spannarme fest. Die Montageschablone hilft bei der Positionierung.

Was ist im Lieferumfang enthalten?

Lieferumfang: 2 Lautsprecher, 2 Montageschablonen, 2 Lackierschutzabdeckungen und eine Bedienungsanleitung.

BEDIENUNGSANLEITUNG InCeiling 650 DT CANTON

Montageanleitung · Owners manual

InCeiling

CANTON

pure music

Herzlichen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf dieser Lautsprecher entgegenbringen. Sie haben sich für ein hochwertiges InCeiling System entschieden und damit Ihren hohen Anspruch an Klang- und Verarbeitungsqualität bewiesen. Wir wünschen Ihnen viel Spaß und Freude mit Ihren InCeiling Lautsprechern.

Canton hat diese Systeme speziell für den Einbau in Decken und Wände konzipiert und entwickelt. Die Lautsprecher werden elegant von einer farblich angepaßten Blende mit feinem Lochblechgitter abgedeckt. Die Canton InCeiling Systeme eignen sich perfekt für die Beschallung privater und kommerziell genutzter Räume wie Bars, Restaurants, Fitness-Studios oder Konferenzräume. Eine weitere Einsatzmöglichkeit ist die Integration in Heimkino-Anlagen, speziell als Surround-Lautsprecher.

Allgemeine Einbauempfehlungen / General Installation Recommendations

Bitte beachten: Der Einbau der InCeiling Systeme setzt ein gewisses handwerkliches Geschick im Umgang mit Werkzeugen voraus. Überzeugen Sie sich vor der Montage, dass die Installation an der vorgesehenen Stelle möglich ist und keine Leitungen für Strom, Wasser, Gas, etc. beschädigt werden können.

Zum Lieferumfang gehören eine Schablone für die Einbauöffnung und Schrauben zur optimalen Befestigung der Lautsprecher.

Da die Installation der InCeiling Lautsprecher von bleibender Dauer ist, sollte der Einbauort sorgfältig überlegt werden. Bedenken Sie hierbei: Man verschiebt zwar öfters die Möbel, der einmal gewählte Einbauplatz der InCeiling Systeme lässt sich jedoch nicht mehr so leicht verändern.

Um zwischen InCeiling System und Einbauoberfläche eine optimale Dichtigkeit zu gewährleisten, sollte die Montage unbedingt an einer ebenen Fläche erfolgen. Wenden Sie bitte keine Gewalt bei der Montage der Lautsprecher an.

Die Canton InCeiling Systeme werden über zweiadrige Lautsprecherkabel mit dem Verstärker verbunden. Die erforderliche Kabelstärke hängt von ihrer Länge ab. Alle InCeiling Lautsprecher sind mit vergoldeten Klemmanschlüssen ausgerüstet, die Kabel bis zu einer Stärke von 10 mm aufnehmen können. Für kurze Verbindungen bis 5 m sollten Sie Kabel mit einem Querschnitt von 2,5 mm verwenden, bei einer Länge von über 5 m empfehlen wir eine Stärke von 4 mm.

Achten Sie beim Anschließen der Lautsprecher unbedingt auf die richtige Polung: Plus an Plus, Minus an Minus. Eine unterschiedliche Polung etwa des linken und rechten Lautsprechers würde zu Klangverfälschungen, insbesondere im Bassbereich führen. Bei den InCeilings wie bei Verstärkern sind die Anschlussklemmen mit entsprechenden Symbolen gekennzeichnet; außerdem sind – in der Regel – die Pluspole rot hervorgehoben.

An den Kennzeichnungen am Verstärker erkennen Sie, welche Lautsprecher der Anlage mit welchem Anschlußpaar zu verbinden sind: rechter und linker Lautsprecher in einer einfachen Stereoanlage; rechter und linker Frontlautsprecher, Center- und Surround-Lautsprecher in einer Heimkino-Anlage.

Anschlusswerte / Power Ratings

Cantons InCeiling Lautsprecher sind problemlos an jedem handelsüblichen Verstärker anschließbar.

Wie die technischen Daten ausweisen, liegt die Impedanz (der Scheinwiderstand) dieser Systeme bei 8 Ohm. Nahezu alle heute angebotenen Verstärker lassen sich problemlos mit diesen Lautsprechern verbinden. Möchten Sie zwei Lautsprecher an einen Verstärkerkanal anschließen, können Sie diese parallel schalten. Versichern Sie sich aber, dass die Impedanz dieser Konfiguration nicht unter die untere Impedanz-Grenze ihres Verstärkers fällt.

Anschlussmöglichkeiten / Wiring Possibilities

Die minimale Lastimpedanz des Verstärkers sollte zwischen 4-8 Ohm liegen.

Bei Parallelschaltung des InCeiling Systems halbiert sich die Impedanz von 8 Ohm auf 4 Ohm. Die minimale Lastimpedanz des Verstärkers muß bei 4 Ohm liegen.

Durch Kombination einer Reihen- und einer Parallelschaltung des InCeiling Systems verändert sich die Impedanz nicht.

Belastbarkeit / Power Handling

Achten Sie darauf, die Systeme nicht zu überlasten. Am sichersten ist dies gewährleistet, wenn Ausgangsleistung des Verstärkers und Belastbarkeit der Lautsprecher einander entsprechen. Aber auch Verstärker mit größerer Leistung stellen dann keine Gefahr dar, wenn Sie darauf achten, den Lautstärkeregler nicht höher als zuträglich aufzudrehen. Eine Überlastung der Lautsprecher macht sich durch unüberhörbare Verzerrungen bemerkbar.

In der Regel geht eine Gefahr eher von zu leistungsschwachen Verstärkern aus, da sie beim Versuch, durch Aufdrehen von Lautstärke- und Klangreglern mehr Schalldruck zu erzielen, übersteuert werden und durch sogenanntes "Clipping" Obertöne erzeugen, die insbesondere die Hochtöner des Systems zerstören können.

Um eine Beschädigung der Lautsprecher-Chassis zu verhindern, sind unsere InCeiling Lautsprecher mit einem Überlastungsschutz ausgestattet. Bei drohender Überlastung wird – deutlich hörbar – der Pegel abgesenkt. Drehen Sie in diesem Fall bitte den Lautstärkeregler Ihres Verstärkers zurück. Nach erfolgter Abkühlung arbeiten die Lautsprecher wieder normal.

Packungsinhalt / Package Contents

2 x InCeiling Lautsprecher Systeme*

2 x InCeiling Loudspeaker Systems*

2 x Gitter*

2 x Grilles*

1 x Einbau-Schablone

1 x Installation Template

*InCeiling 650 DT nur 1 x

*InCeiling 650 DT only 1 x

Montage / Installation

Benutzen Sie die beigefügte Einbauschablone, um die genaue Größe des Ausschnittes festzulegen. Der Innenrand der Schablone gibt die Größe der Einbauöffnung vor.

Schaffen Sie nun eine entsprechende Einbauöffnung in Ihrer Wand bzw. Decke. Beim Verlegen der Lautsprecherkabel vom Verstärker zum Einbauort ist zu beachten, dass die Kabelenden etwa 30 cm über den Wandausschnitt hinausragen. Dies erleichtert Ihnen später die Befestigung an den Lautsprecherklemmen der InCeiling Systeme.

Stehen die roten Befestigungslaschen (4 Stück pro Lautsprechersystem) waagerecht und sind die Schrauben leicht eingedreht, sind sie bereit für den Einbau.

Bevor Sie die Lautsprecher-Kabel an den Klemmanschlüssen des InCeiling Systems befestigen, müssen Sie die Kabel spreizen und etwa 1,5 cm der Kabelenden abisolieren. Verbinden Sie nun das markierte Kabel (+) mit dem roten Klemmanschluss an der Frequenzweiche, das zweite Kabel (-) mit dem schwarzen Anschluss.

Stecken Sie nun das InCeiling Lautsprechersystem in die Einbauöffnung und ziehen Sie die Schrauben an. Dadurch bewegen sich die Befestigungslaschen in eine senkrechte Position. Ziehen Sie die Laschen nun mit der Schraube so an, dass der Lautsprecher stabil in der Einbauöffnung fixiert wird. Wichtig: Die Schrauben nicht zu fest andrehen, damit die Befestigungslasche nicht beschädigt wird.

Nun können Sie die Gitter in das InCeiling System einsetzen. Der Einbau ist nun beendet und die Lautsprecher einsatzbereit.

Die Frequenzweichen der beiden InCeiling Systeme bieten eine an Hörgeschmack und Einbauort orientierte Anpassung des Hochtonpegels um +/- 2 dB. Hierzu finden Sie an der Frontseite der InCeiling Systeme einen Schalter. Für eine Wiedergabe mit linearem Pegel befindet sich der Schalter in der Mittelposition (0). Sie können aber auch den Pegel um – 2 dB absenken (Schalter auf linke Position) oder den Hochtonpegel um + 2 dB anheben (Schalter auf rechte Position).

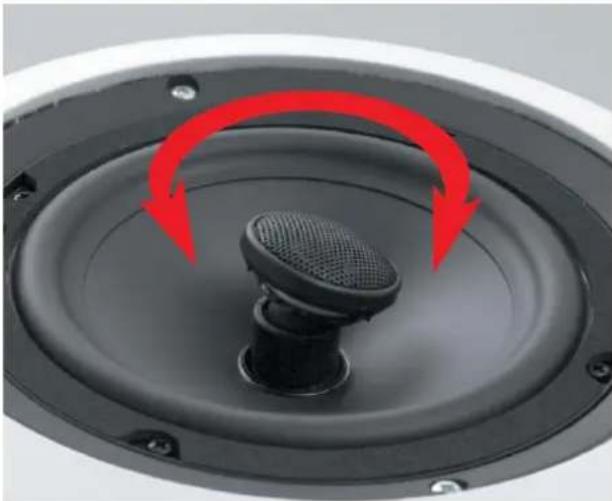

Ausrichtung des Hochtöners / Adjusting the Tweeter

Um die Musikwiedergabe der InCeiling Systeme optimal auf die Hörposition abzustimmen, ist es möglich den Abstrahlwinkel der Hochtöner zu verändern.

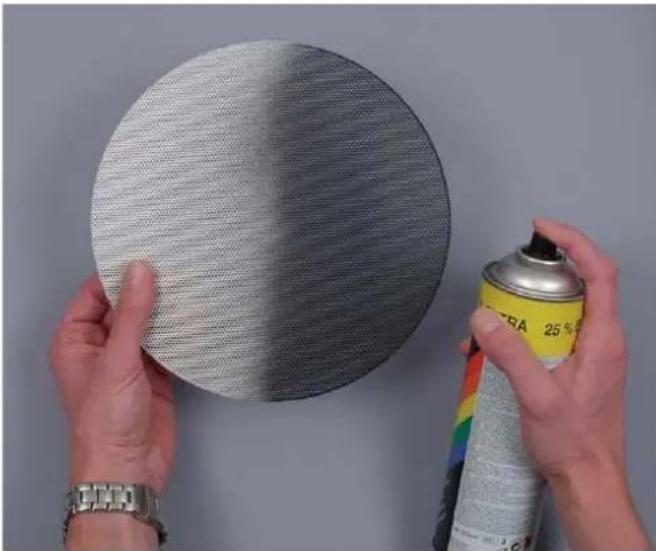

Lackierung / Painting

Der Rahmen der InCeiling Systeme besteht aus weißem ABS-Kunststoff und kann ebenso wie das weiß lackierte Lochblechgitter ohne weiteres mit handelsüblichen Lacken individuell überlackiert werden.

Wiedergabe im Stereo- bzw. Heimkino-Betrieb / Reproduction in Stereo and Home Theater Operation

Die Canton InCeiling Lautsprecher werden, wenn Sie für den konventionellen Stereobetrieb bestimmt sind, nach der allgemein bekannten Regel des "Stereodreiecks" eingebaut. Für eine bestmögliche Wiedergabequalität sollten die Lautsprecher in einem Abstand von mindestens zwei Metern voneinander platziert werden. Der Abstand vom linken zum rechten Lautsprecher (die "Basis") sollte ungefähr so groß sein, wie die Distanz des Hörers zu den Lautsprechern.

In einer Heimkino-Anlage können die InCeiling Lautsprecher hervorragend für die Wiedergabe der Surroundeffekte eingesetzt werden und liefern so die räumliche Atmosphäre.

Beachten Sie bitte: Werden die InCeiling Systeme in der Nähe eines Fernsehers eingesetzt, sollten die Lautsprecher in einem Abstand von etwa 1,5 m zum Gerät positioniert werden. Die Magnete der Lautsprecher können unter ungünstigen Bedingungen eine Beeinflussung der Qualität des Fernsehbildes verursachen.

Zum Ausbau einer kompletten Heimkino-Anlage benötigen Sie einen speziellen, magnetisch abgeschirmten Center-Speaker. Als Ergänzung zu den Lautsprechem für den linken und rechten Kanal gibt er den Mittelkanal wieder. Deshalb steht oder liegt er am besten direkt über oder unter dem Fernseher. Im aktuellen Canton Lautsprecher Programm finden Sie eine große Auswahl an Center-Speakern zur Heimkino-Erweiterung.

Name d. Käufers / Buyer's name

Adresse / Address

Händlerstempel / Dealer's Stamp

www.canton.de

Garantie-Leistung

Canton gewährt auf alle InWall Syteme fünf Jahre Vollgarantie. Vollgarantie bedeutet, daß im Reparaturfall die Kosten für Material, Arbeitszeit und den Rückversand gedeckt sind. Wenden Sie sich bitte im Schadensfall an Ihren Fachhändler oder direkt an den Canton Service. Der Garantieanspruch verlängert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Beachten Sie bitte, daß sich die Garantie nur auf Lautsprecherboxen erstreckt, die bei einem autorisierten Canton Fachhändler gekauft wurden. Die Adressen der internationalen Vertriebspartner finden Sie unter: www.canton.de
