Produkttyp	Passiver Regallautsprecher
Modell	02559
Marke	Canton
Abmessungen (B x H x T)	200 x 300 x 250 mm
Gewicht	5,0 kg
Belastbarkeit (nominal)	60 Watt
Belastbarkeit (maximal)	100 Watt
Impedanz	8 Ohm
Frequenzgang	50 Hz – 20 kHz
Empfindlichkeit	88 dB
Prinzip	2-Wege Bassreflex
Bestückung	Hochtöner und Tiefmitteltöner
Gehäusematerial	MDF mit Echtholzfurnier
Farben	Schwarz, Weiß, Nussbaum
Lieferumfang	1 Lautsprecher, Bedienungsanleitung
Reinigung	Mit trockenem, weichem Tuch abstauben
Sicherheitshinweise	Nicht in der Nähe von Wasser oder Wärmequellen aufstellen
Ersatzteile	Beim Hersteller oder Fachhändler anfragen
Reparatur	Nur durch autorisiertes Servicepersonal
Anschluss	Bananenstecker oder Kabelschuhe

Häufig gestellte Fragen - 02559 CANTON

Wie schließe ich den Lautsprecher an?

Verwenden Sie ein geeignetes Lautsprecherkabel (2,5 bis 4 mm²) und achten Sie auf korrekte Polarität (Plus an Plus, Minus an Minus). Am Verstärker und am Lautsprecher befinden sich farbige oder markierte Anschlüsse.

Welche Impedanz hat der Lautsprecher?

Die Impedanz beträgt 8 Ohm. Achten Sie darauf, dass Ihr Verstärker für 8-Ohm-Lautsprecher ausgelegt ist.

Wie reinige ich den Lautsprecher am besten?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine feuchten oder chemischen Reinigungsmittel verwenden, da diese die Oberfläche beschädigen können.

Wo sollte der Lautsprecher aufgestellt werden?

Stellen Sie den Lautsprecher auf eine stabile, ebene Fläche. Idealerweise in Ohrhöhe und mit etwas Abstand zur Wand, um eine optimale Klangbühne zu erzielen. Vermeiden Sie direkte Sonneneinstrahlung und Hitzequellen.

Kann ich den Lautsprecher mit einem Subwoofer kombinieren?

Ja, der Lautsprecher kann mit einem aktiven Subwoofer kombiniert werden. Schließen Sie den Subwoofer an den Vorverstärker oder Subwoofer-Ausgang des Verstärkers an und stellen Sie die Übergangsfrequenz passend ein.

Was ist die maximale Belastbarkeit?

Die maximale Belastbarkeit beträgt 100 Watt pro Kanal (kurzzeitig). Für den Dauerbetrieb empfehlen wir nicht mehr als 60 Watt pro Kanal.

Ist der Lautsprecher magnetisch abgeschirmt?

Nein, der Lautsprecher ist nicht magnetisch abgeschirmt. Halten Sie daher einen Mindestabstand von 30 cm zu Bildschirmen und anderen magnetempfindlichen Geräten ein.

Was tun bei Verzerrungen oder Brummen?

Überprüfen Sie die Lautsprecherkabel auf festen Sitz und korrekte Polarität. Testen Sie eine andere Signalquelle. Brummschleifen können durch unterschiedliche Massepotenziale entstehen; verwenden Sie ggf. ein Netzentstörfilter.

Kann ich den Lautsprecher an der Wand montieren?

Nein, das Gehäuse ist nicht für eine Wandmontage vorgesehen. Verwenden Sie stets den mitgelieferten Standfuß oder stellen Sie das Gerät auf ein Regal.

Gibt es Ersatzteile für abgenutzte Gitter oder Membranen?

Wenden Sie sich an den Canton-Kundendienst oder einen autorisierten Fachhändler. Ersatzteile sind in der Regel für mehrere Jahre nach Produktionsende verfügbar.

BEDIENUNGSANLEITUNG 02559 CANTON

Danke schön / Thank you

Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf dieses Canton Produktes entgegenbringen. Sie haben sich für ein hochwertiges Lautsprecher System entschieden und damit Ihren hohen Anspruch an Klang- und Verarbeitungsqualität bewiesen. Wir von Canton wünschen Ihnen viel Spaß und Freude mit Ihren Plus Media 3.

Zur Erzielung eines optimalen Klangerlebnisses lesen Sie bitte diese Anleitung aufmerksam durch und beachten folgende Sicherheitshinweise:

- Öffnen Sie niemals das Gehäuse der Lautsprecher oder des Netzteils. Im Schadensfall wenden Sie sich bitte an einen autorisierten Canton Fachhändler oder direkt an den Canton Kundendienst.

- Verwenden Sie ausschließlich das von Canton mitgelieferte Netzteil. Die Leistung und Polarität des Netzteils ist genau auf den eingebauten Verstärker der Plus Media 3 abgestimmt.

Lieferumfang / Contents

Folgende Komponenten sind im Lieferumfang Ihrer Plus Media 3 enthalten:

• 2 x Plus Media 3 Lautsprecher
• 1 x Stereokabel mit Klinkenstecker (3,5 mm)
• 1 x Stereoadapter (3,5 mm Klinke/Cinch)
• 1 x Netzteil
• 1 Set Shockabsorber (selbstklebend)

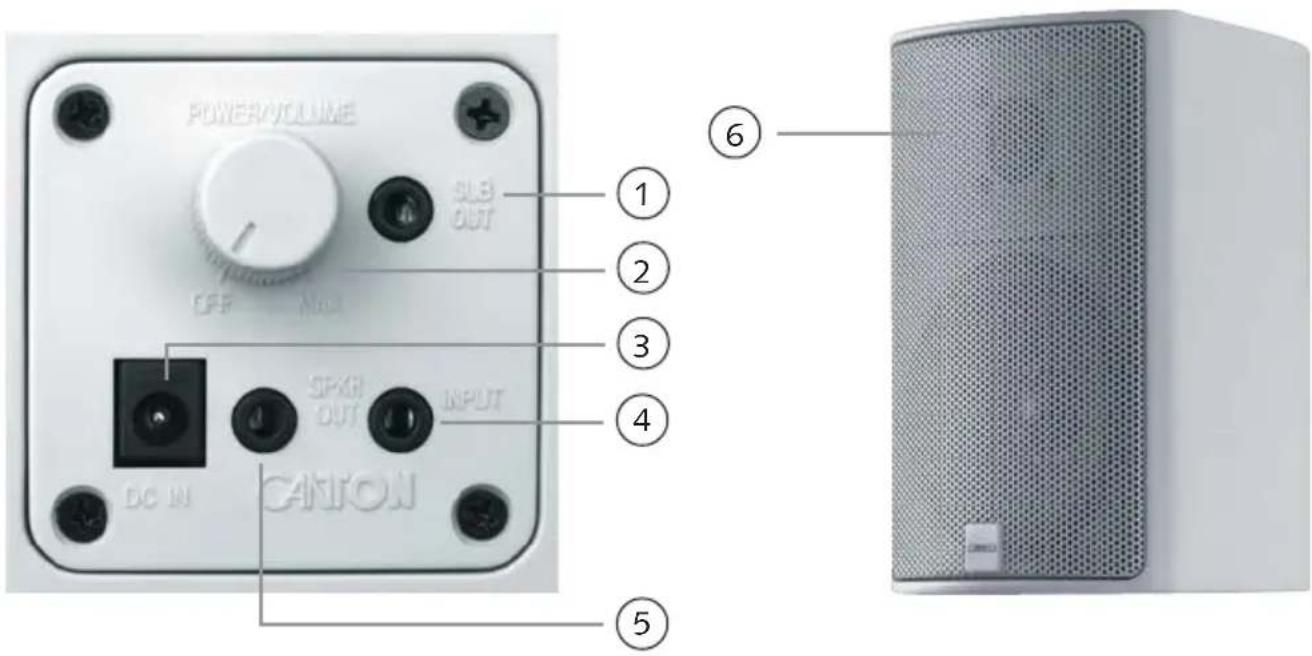

Anschlußfeld / Terminal

1) SUB OUT: An diesen Ausgang können Sie einen Aktivsubwoofer (z.B. Canton AS 15) anschließen, um so das Klangbild im Bassbereich abzurunden.

2) POWER/VOLUME: Hiermit schalten Sie den Verstärker ein und verändern die Lautstärke der Musikwiedergabe (im Uhrzeigersinn - lauter, gegen den Uhrzeigersinn - leiser). In der Off-Position ist die Plus Media 3 ausgeschaltet.

3) DC IN: An diese Buchse wird das mitgelieferte Netzteil angeschlossen.

4) INPUT: Verbinden Sie diesen Anschluss mit der von Ihnen gewünschten Quelle (z.B. Computer, CD Player...). Benutzen Sie hierfür das mitgelieferte Kabel bzw. verwenden Sie einen entsprechenden Adapter.

5) SPKR OUT: Über diesen Ausgang werden die beiden Plus Media 3 miteinander verbunden. Stecken Sie hierfür das Kabel der zweiten Box in diese Buchse.

6) Betriebsanzeige: Hinter der Abdeckung befindet sich eine Leuchtdiode (LED), die den Betriebszustand der Plus Media 3 zeigt: rot - Stand-by, grün - eingeschaltet.

Ihre Plus Media 3 ist ein universell einsetzbarer Aktivlautsprecher, der ohne einen zusätzlichen Verstärker betrieben werden kann. Somit eignet sie sich ideal zur Ergänzung eines Computers und gibt Musik von tragbaren CD-, MD-, MC- und DVD-Playern wieder. Außerdem kann man sie auch problemlos an alle gängigen Spielkonsolen, wie PlayStation, X-Box und GameCube, anschließen und so den vollen Sound moderner Videospiele genießen.

Wie flexibel die Plus Media 3 ist zeigt, auch die Tatsache, dass sie durch einen Aktiv Subwoofer (z. B. Canton AS 15) erweitert werden kann, um so den Dynamikbereich des Allrounders zu erweitern.

Als Problemlöser bei der Positionierung hat Canton Wandhalter und Lautsprecherständer im Programm. Diese sind über den Fachhandel zu beziehen.

Damit Sie in den vollen Genuß Ihrer Plus Media 3 kommen, müßen alle Kabel richtig angeschloßen werden. Gehen Sie dabei wie folgt vor:

1. Verbinden Sie den Eingang (INPUT) Ihrer Plus Media 3 mit der gewünschten Tonquelle (Computer, CD-Player...). Benutzen Sie hierfür das mitgelieferte Stereokabel und wenn nötig auch den Stereoadapter.

Beim Auspacken der beiden Lautsprecher werden Sie feststellen, dass sie sich in einigen Details etwas unterscheiden. Alle Anschlüsse und der Lautstärkeregler befinden sich nur an einer der zwei Boxen. Dies ist die „Steuerzentrale“ Ihrer Plus Media 3.

1. Stecken Sie nun das am zweiten Lautsprecher festinstallierte Kabel in die SPRK OUT-Buchse im Anschlußfeld der anderen Box.
2. Schließen Sie nun das Netzteil an den DC-IN-Anschluß an und stecken Sie den Netzstecker in eine Steckdose. Auf der Vorderseite der einen Plus Media 3 muß nun eine Leuchtdiode aufleuchten. Ist dies nicht der Fall, überprüfen Sie nochmals alle Steckverbindungen.
3. Starten Sie nun die Wiedergabe an Ihrer Tonquelle und verändern Sie die Lautstärke der Plus Media 3 am Drehregler der Box.

Die Plus Media 3 verfügt über eine Ein- und Ausschaltautomatik. Wird die Tonwiedergabe für mehrere Minuten unterbrochen, schaltet sich der Verstärker der Plus Media 3 automatisch in den Stand-by-Modus. Die Betriebsanzeige wechselt von grün nach rot. Beim Fortsetzen der Tonwiedergabe schaltet sich der Verstärker wieder ein. Dies ist jedoch nur möglich, wenn der Lautstärkeregler auf der Rückseite der Plus Media 3 nicht in der Position OFF steht.

Prinzip 2-Wege Bassreflexsystem

Tieftöner CW - 130

Membrane 130 mm, Cellulose-Graphit

Hochtöner TA - 16/25

Eingangsempfindlichkeit 2 volts

Eingangsbuchse 3.5 mm Stereostecker

Nenn-/Musikbelastbarkeit 2 x 20/45 Watt

Übertragungsbereich 40...30.000 Hz

Übergangsfrequenz 4500 Hz

Abmessungen (B x H x T) 16 x 24 x 15,5 cm

Gewicht 4.4 kg (Paar)

Abdeckung Metallgitter

Erhältliches Zubehör Wand- und Deckenhalter Cantomount "S"

Wand- und Deckenhalter Cantomount "XL"

Special features Integrierter Stereoverstärker

Einschaltautomatik

Ausschaltautomatik

Ausgang für externen Subwoofer

Magnetisch abgeschirmt

Externes Netzteil (13,5 Volt)

Garantie-Leistung

Über die gesetzlich vorgeschriebene Gewährleistung hinaus übernimmt Canton für die Plus Media 3 eine Garantie von zwei Jahren. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den Erstkäufer. Ausgeschlossen sind Transportschäden und Schäden, die durch unsachgemäßen Gebrauch verursacht wurden. Der Anspruch verlängert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Plus Media 3, die bei einem autorisierten Canton Fachhändler gekauft wurden. Wenden Sie sich im Schadensfall bitte an ihn oder direkt an den Canton Service.

Technical data

Plus Media 3
