Reference 1 K - Lautsprecher CANTON - Kostenlose Bedienungsanleitung

Produkttyp	Regallautsprecher
Marke	Canton
Modell	Reference 1 K
Treiberkonfiguration	2-Wege
Woofer	7-Zoll (180 mm) Titan-Papier-Konus
Hochtöner	1-Zoll (25 mm) Keramik-Aluminium-Kalotte
Frequenzgang	30 Hz – 40 kHz
Impedanz	4 Ohm
Empfindlichkeit	88 dB (1 W/1 m)
Belastbarkeit (RMS)	150 W
Belastbarkeit (Spitze)	250 W
Abmessungen (B x H x T)	9.1 x 16.5 x 12.2 Zoll (230 x 420 x 310 mm)
Gewicht	33.1 lbs (15 kg) pro Stück
Empfohlene Verstärkerleistung	30 – 250 W pro Kanal
Trennfrequenz	3.000 Hz
Gehäusetyp	Bassreflex mit frontseitigem Port
Abdeckung	Magnetisch, abnehmbar
Anschlussklemmen	Bi-Wire-fähige vergoldete Schraubklemmen
Wartung und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Auf eine stabile Oberfläche stellen. Von Feuchtigkeit und Wärmequellen fernhalten.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Originalteile an autorisierte Canton-Servicezentren.

Häufig gestellte Fragen - Reference 1 K CANTON

Wie ist die empfohlene Aufstellung für die Canton Reference 1 K Lautsprecher?

Stellen Sie die Lautsprecher auf stabile, resonanzarme Ständer auf Ohrhöhe. Halten Sie mindestens 8 Zoll (20 cm) Abstand zur Rückwand, damit der Bassreflexport ordnungsgemäß funktioniert. Vermeiden Sie Ecken, um übermäßige Bassansammlungen zu verhindern.

Kann ich die Reference 1 K mit einem Subwoofer verwenden?

Ja, Sie können einen Subwoofer integrieren. Stellen Sie die Lautsprecher in Ihrem AV-Receiver auf 'small' und passen Sie die Trennfrequenz auf etwa 80 Hz an, für eine nahtlose Abstimmung.

Wie nehme ich Bi-Wiring oder Bi-Amping an der Canton Reference 1 K vor?

Der Lautsprecher verfügt über vier Schraubklemmen; entfernen Sie die Metallbrücken zwischen den HF- und LF-Anschlüssen. Schließen Sie separate Verstärkerkanäle (oder Kabel) an die Hochtöner- und Tieftönersektionen an. Stellen Sie sicher, dass Ihr Verstärker Bi-Wiring oder Bi-Amping unterstützt.

Welche Verstärkerleistung wird für die Canton Reference 1 K empfohlen?

Verwenden Sie einen Verstärker mit einer Leistung zwischen 30 und 250 Watt pro Kanal. Vermeiden Sie ständiges Clipping oder Verzerrungen, da dies die Lautsprecher beschädigen kann.

Wie reinige ich meine Canton Reference 1 K Lautsprecher?

Wischen Sie das Gehäuse mit einem weichen, feuchten Tuch ab. Für die Abdeckung verwenden Sie eine Fusselrolle oder einen sanften Staubsauger. Verwenden Sie niemals scheuernde Reinigungsmittel oder Lösungsmittel.

Wo finde ich die Seriennummer meiner Canton Reference 1 K?

Die Seriennummer befindet sich auf der Rückseite in der Nähe der Schraubklemmen. Sie wird für Garantieansprüche und Registrierung benötigt.

Kann ich die Canton Reference 1 K an der Wand montieren?

Die Reference 1 K ist für die Aufstellung auf Ständern oder Regalen konzipiert. Eine Wandmontage wird aufgrund des Gewichts und des rückseitigen Ports nicht empfohlen. Falls nötig, verwenden Sie ein stabiles Regal und sorgen Sie für ausreichende Belüftung.

Welches Lautsprecherkabel sollte ich verwenden?

Verwenden Sie hochwertiges Lautsprecherkabel mit einem Querschnitt von mindestens 2,5 mm² (14 AWG). Halten Sie die Kabellängen so kurz wie möglich, um den Widerstand zu minimieren.

Wie lange ist die Garantie für die Canton Reference 1 K?

Canton gewährt eine 5-jährige Garantie auf die Reference 1 K Lautsprecher. Bewahren Sie Ihren Kaufbeleg auf und registrieren Sie das Produkt online für vollständigen Schutz.

Kann ich meine Canton Reference 1 K selbst reparieren?

Nur die grundlegende Befestigung der Abdeckung ist für den Benutzer zugänglich. Für Reparaturen an Treibern oder der Frequenzweiche wenden Sie sich an ein autorisiertes Canton-Servicecenter, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG Reference 1 K CANTON

CANTON Elektronik GmbH + Co. KG

Neugasse 21-23

D-61276 Weilrod

Deutschland/Germany

Tel.: [phone]

Fax: -49 (0) 6083 287-50

E-Mail: [e-mail]

Erfahren Sie mehr über die Reference K Serie auf

Unserer Homepage oder nutzen Sie den QR-Code.

www.canton.de/reference-k

CANTON

Willkommen in der Canton-Familie

Sehr geohrer Kunde,

vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf dieser Lautsprecher entgegenbringen. Sie haben sich für ein hochwertiges Lautsprecher-System entschieden und damit ihren hohen Anspruch an Klang- und Verarbeitungsqualität bewiesen. Ihre Reference K ist ein Lautsprecher, der in seiner Klasse neue Maßstäbe setzt.

Jedes Detail ist durchdacht, alle Komponenten dieses Lautspechers sind klanglich und technisch von höchster Güte, so dass ein maximaler Musikgenuss und eine lange Lebensdauer garantiert sind. Alle Lautsprecherschassis wurden hinsichtlich ihrer physikalischen Eigenschaften und Werkstoffe optimier. Dank spezieller Simulationssoftware konnte eine bis dalo nicht dagewesene Perfektion erreicht werden. In der Entwicklung wurden Effekte berechnet, die sich durch das Verländern der Geometrie und der Materialien ergeben.

fätte lesen Sie vor dem Aufstellen und Anschließen ihrer Lautsprecher diese Biedienungsanleitung sorgfältig durch. Sie wird Ihnen bei der optimalen Nutzung ihrer Systeme helfen. Canton verfügt über ein Vertriebsnetz in über 50 Ländern. Bei eventuellen Fragen wird Ihnen dieses Team von erlahrenen Distributoren gemeinsam mit dem autorisierten Fachhandel gemeweiterhelfen.

Viel Freude und lange Zufriedenheit mit ihren Laufsprechern wünscht das Canton-Team!

DeutschDe

Inhalt

Allgemeine Pflegechinweise Seite 4

Allgemeine Betriebshinweise Seite 5

Einspielphase Seite 5

Anschließen der Lautsprecher Seite 6

Bi-Wiring/Bi-Amping-Terminal Seile 7

Anschluss-Terminal Reference 1 K und 3 K Seite 8

Aufstellungstipps Seite 10

Technische Details Seite 11

Vom guten Ton Seite 14

Technische Daten Seite 16

Garantie/Onlineregistrierung Seite 42

Allgemeine Pflegehinweise

Um möglichst lange Freude an Ihren Carlon Laulspiechern zu haben, beachten Sie bitte folgendes:

Wählen Sie einen ebenen Untergrund

Feucht gelt vermeiden

Erschütterungen vermöden

Sonreneinstahlung

Vor extremer Kälte schutzen

Gehäuse nicht offen

Abstand zu Warnequelen

Zur Reinigung keine aggressiven, alcoholhaltigen oder scheueroden Mittel einsetzen

Allgemeine Betriebshinweise

Carlton-Lautsprecher sind für den Betrieb an Verstärkern mit großer Ausgangleistung geeignet, selbst wenn diese höher ist als die in den technischen Daten des Canton-Lautsprechers angegebene Belastbarkt. Tatsächlich geht eine Gefahr für den Lautsprecher oder von leistungschwischen Verstärken aus, da sie bei dem Versuch, durch Aufdrehen von Laufstarke- und Klangregien mehr Schallrück zu erzeugen, übersteuert werden und durch sogenanträge „Clipping“ Verzumungen erzeugen, die insbesondere die Hochmöner der Lautsprecher zentären können. Blüge achlen Sie deshalb bei der Laufstarkeinstellung auf Verzerrungen – und drehen Sie gegebenenfalls direkt leister.

Achtung:

Standlautsprecher haben einen hohen Schwerpunkt und können bei unsachgemäßer Aufstellung oder ruckartigen Bewegungen leicht umfallen. Dies zu vermeiden liegt im Verantwortungsbereich des Käulers.

Einspielphase

Um seine maximale Leistungsfähigkeit zu entwickeln benötigt ein Lautsprecher eine Einlaufzeit von ca. 15-20 Betriebsstunden. In dieser Zeit verändern sich die Eigenschaften aller mechanischen Bauteile bis sie die bei der Entwicklung des Lautsprechers festgelegten Werte erfüllt, d. h. die Aufhängung der Chassis wird beweglicher und die Wiedergabequalität positiv beeinflussl.

Anschließen der Lautsprecher

Auf der Rückseite Ihrer Reference-Lautsprecher Finden Sie das Anschlussteminal. Über dieses Terminal wird Ihr Reference-Lautsprecher mit dem Verstärker verbunden.

Achlen Sie beim Anschluss der Laufsprecher unbedingt auf die richtige Polung. Plus an Plus und Minus an Minus. Sowohl die Schraubklemmen der Laufsprecher (Pluspol – rot, Minuspol – schwarz) als auch die Anschlüsse des Steuergerätes sind mit entsprechenden Symbolen bzw. Farben gekennzeichnet. Zur einzacheren Orientierung unterscheiden sich auch die Adern der meisten Laufsprecherkabel durch Farbe. Form oder Aufdruck. Unterschiedliche Polung zwischen dem linken und dem rechten Kanal führen zu Klangworfalschungen.

Zum besseren Verständnis ziehen Sie bitte auch die Bedienungsanleitung Ihres Steuergerätes zurate.

Wichtig!

Bevor Sie die Lautsprecher an Ihren Verstärker anschließen, schalten Sie diesen bitte aus.

Bi-Wiring/Bi-Amping-Terminal

Die Laufsprecher der Reference K Serie bieten die Möglichkeit, den Hoch-/Mitteltonbereich und den Bassbereich getreten über zwei Verstärker (II-Amping) oder zumindest über zwei getrennte Anschlusskabel (BI-Wiring) zu betreiben. Hierfür sind diese Laufsprecher mit einem Doppellerminal ausgeslaltet. Das obere Anschlussbuchsenpaar ist für den Hoch-/Mitteltonbereich, das untere für den Tiettonbereich: Diese zwei Anschlusspaare sind für den Normalbetrieb (mit einer einzigen Zuleitung) worksseitig mit Kabelbrücken verbunden.

Für den Bi-Wiring- und den Bi-Amping-Betrieb sind die Kabel brücken unbedingt zu entfernen, da ansonsten die angeschlossen Verstärker beschädigt werden können. Dazu entfernen Sie die Schrauben und ziehen die Metallbrücken nach vorne raus.

Bi-Wiring Bi-Amping

DeutschDe

Anschluss-Terminal Reference 1 K und 3 K

Um Interferenzen weitostgehend zu eliminieren, sind die Frequenzweichen der Reference-Lautsprecher in eine Hoch-/Wittel- und eine Tieftoneinheit aufgeteilt und baulich voneinander getrennt. Die hochwertige Innenverkabelung mit vergoldetem Bi-Wiring-/Bi-Amping-Terminal sorgt für die optimale Signalübertragung.

Die zusätzliche Hoch- und Mitteltonanpassung ermöglicht bei der Reference 1 K und 3 K die perfekte Abstimmung der Lautsprecher auf die akustischen Gegebenheiten des Aufstellungsortes. Zur Anpassung des Mittel- bzw. Hochtons versetzen Sie durch Lösen der Sicherungsschrauben die Metallbrücke in die gewünschte Position.

Durch das Anhoben bzw. Absenken des Mitteltonbereichs kann die Wiedergabe in Funcho Ausgewogenheit des Klangbilds und Volumenabbildung optimiert werden. Stimmen sollten ein natürliches Klangbild und Größenabbildung aufwiesen.

DeutschDe

Aufstellungstipps

Ihre neue Reference K Serie bevorzugt einen Wandabsland von 20 Zentimeter bis 1 Meter und eine leichte Anwinklung von 0" bis 5" nach Innen. Entscheiden Sie selbst, welche Aufstellung Ihnen in punkto Lincarität und Abbildungstrue am besten gefällt.

Eine gute Orientierung für eine optimale Aufstellung ihrer neuen Lautsprecher ist das sogenannte „Stereo-Dreieck“ (Abb. 1). Dies ergibt sich, wenn die Lautsprecher und Ihr gewohnter Höplatz die Eckpunkte eines gleichstelligen Dreieck's bilien. Zur Entkopplung und zum Ausgleich von eventuellen Unebenheiten sind Ihre Reference Standlautsprecher mit vier höhenverstellbaren Gerätefüßen ausgestattet (Abb. 2). Je nach Bodenbelag können hier selbstkierbende Shockabsorber zusätzlich eingepasst werden (Abb. 3).

Verantwortlich für die klanglich außergewöhnliche Perlektion ist die Verwendung hochwertigster elektronischer Bautele und die Konstruktion der Weiche. So wird, um Mikrofonie-Effekte zu unterdrücken, die Frequenzweiche im Gehäuse schwingungsgedämpft gelagert.

Zum Einsatz kommen nur hochwertigste Komponenten. Ebenfalls in die Frequenzweiche integriert ist die von Canton entwickelte DC-Technologic, die subsonische Schwingungen des Tieftöners unterdrückt und die Bässe spürbar straflier und präziser klingen lässt.

Frequenzweichenmodul der 1K

DeutschDe

Äußeres Merkmal der Reference K Serie ist das massive, einem neuen Konzept folgende Gehäuse aus Schichtholzmannt. In einem aufwändigen Verfahren unter Einwirkung von Wärme und Druck werden die Gehäuse der Reference K Serie in ihre Form gebracht. Der mehrlage Sandwichaufbau und ein System von computer- optimierten Innenverstrebnungen verhindern klangverfalschende Resonanzen. Die Äußere Form mit ihren großzügten Radien minimiert Kantonbrochungen und unterstützt dabei das Abstrahlvorhallen des Laufsprechers.

Herzstück des Reference Hochtonsystems ist die formoptimierte Hochtonkalotte mit einer Materialkomposition aus Aluminium-Oxyd-Keramik. Eingebettel in eine Transmission Front Plate mit Integrierter Schaffführung sorgt sie für ein optimales Rundstrahlverhalten des Hochtöners bis 40.000 Hz. So kommen die akustischen Vorteile der Tonfommate SACD und DVD-Audio voll zur Geltung.

Der Mittellorkonus mit seiner Keramik-Wolfram Struktur verfügt über eine spezielle Formgebung der Membran (Triple Curved Cone). Ausgeprägte Materialresonanzen, die zwangsläufig zu einem höheren Klimfaktor führen, werden dadurch nahezu gänzlich eliminiert.

Die von Canton entwickelte Wave-Sicke kommt bei den Reference Mittel- und Tieftontreibern zum Einsatz. Hier werden durch eine spezielle Geometrie der vorderen Membranaufhängung unerwünschte Resonanzen und Taumelbewegungen des Schwingsystems auf ein Minimum reduziert. Der lineare Hub und damit der Entschalldruck der Systeme werden auf ein Maximum gesteigert.

Mitteltonsystem Bass-Guide

Der formoplimierte, dreilach gekrümmte Aluminiumkonus mit Keramik-Wolfram-Struktur und TCC-Technologie stabilisiert die Membran an der Übergangsstelle zur Spule. Das minimiert Material resonanzen und den Klimfaktor.

Neben einer zukunftsweisenden Technologie zeichnet sich die Reference K Serte durch ein modems Design aus. Hochwertgste Materialen und die erstklassige Verarbeitung der Gehäuse dokumentieren bei diesem Lautsprocher den Perfektionsanspruch von Canton.

Die perfekte Entkopplung des Gehäuses vom Boden auf der einen Seite sowie die Dowmfire-Anordnung der Bassreflexöffnung mit in den Sockel Integriertem Bass-Guide ^26 auf der anderen Seite machen den Lautsprocher besonders unkritisch bei der Wahl des Aufstellungsartes.

Die Lautsprecher der Reference K Serie zeichnen sich durch ein natürliches und absolut authentisches Klangbild aus. Wichtig für die Ausgewogenheit des Klangs ist die harmonische Verbindung aus transparenten Höhen, lebendigen Mittel und einem absolut präzisen, druckvollen Bass.

Abstrahlverhalten Tieftonsystem

In Computersimulationen wird mit der genauen Form der Transmission Front Plate das Rundstrahlverhalten des Hochtöners perfektioniert. In der Praxis bedeutet dies puren Muskgenuss.

Charakteristisch für diesen Laulsprecher ist auch, dass der Bassbereich selbst bei Extrempegeln seine Kontur behält und bis in die tiefsten Frequenzen hinein keinerlei Anzeichen von Verzerrungen zeigt.

Querschnill durch ein Reference K Tiellonsystem. Äußeres Merkmal der neuen Schwingsysteme ist der Aluminium-Konus mit Keramik-Wolfram-Struktur und die vordere Membranaufhängung mit Wave-geometric. Sie bietet mehr Hub und klareren Klang gegenüber herkömmlichen Systemen.

DeutschDe

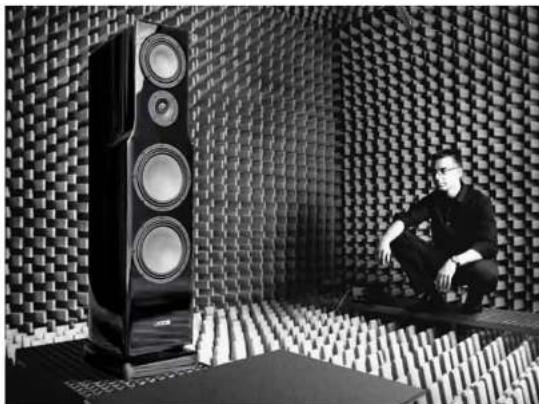

Vom guten Ton

„Immer besser werden“ ist bei uns mehr als eine Floskel. Es ist die konsequente Umsetzung von purc music. Wir möchten unsere Kunden zu jedem Zeitpunkt das Optimum bieten.

Hierfür sorgt unser erfahrences Entwicklungs-Team mil modernsten Simulations-Technologien und Messverfahren. Um die Idoen anschließend auf Herz und Nieren zu prüfen, nutzen wir unseren schalltoten Raum.

Musik ist mehr als eine Kombination von Tönen und Klängen. Sie ist ein Gesamtwerk mit einer eigenen Aura – geschaffen für den Augenblick.

Die Entwicklung der Technik ermöglichte das Konservieren und Wiederholen von Musik, deren Innerstes Wesen und Faszination dabei lange Zeit vergessen worden sind.

Die Laufsprecher der Reference K Serie geben der Musik einen Teil Ihres Zaubers zurück. Sie bringen sie wieder dichter an das Live-Erleben heran – Gänsehaut inklusive.

Laufsprecher sind Grenzgänger. Sie agieren in elektronischen, mechanischen und akustischen Dimensionen. Dabei müssen sie klangliche und optische Anforderungen glechemaßen erfüllen. Die Entwicklung des Klangbildos der Reference K Laufsprecher war zunächst ein analytischer Prozess. Mit Computersimulationen und wissenschaftlichen Auswertlungen wurde jede einzelne Komponente isoliert und im Gesantworten betrachtet und optimiert.

Das Ergebnis wurde in einem Prototyp zusammengeführt. Anschließend begann das Feintuning. In intensiven Hörsilzungen wurden Komponenten so lange perfektioniert und überarbeitet, bis sie dem Urteil der erfahrenen Ohren standhielten.

Das Design der Laufsprecher wurde parallel entwickelt. Feinstle Technologien verlangen einen Auftritt, der diesen gerecht wird, und Fertigungsverfahren, wie sie sonst im Instrumentenbau zu finden sind.

DeutschDe

Technische Daten

• Mitteltonsytem: 180 mm TCC Alu-Keramik-Wolfram- Membran mil Wave-Sicke
• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalotte, schwingungsgedämpft

- Tieftonsystem: 2 x 310 mm Alu-Keramik-Wolfram-Membran mil Wave-Sicke

- Gehäuse: 3-Kammersystem in asymetrischem Aufbau mit abstrahloplimierler Gehäusegeometrie

2 - Lautsprechersockel mit integrierlemBass-Guide ^3 und 4 x höhenverstellbaren Gerätefüßen

Verwendung	High-End-Standausprücher
Prinzip	3 Wiège, Karrochensystem
Nenn-/Musikbelastbarkeit	500/600 Wall
Wirkungsgrad	89.5 db
Übertragungsbereich	18...40.000 Hz
Übergangsfrequenz	180/3.000 Hz
Impedanz	4...8 Ohm
Tieftonsystem	2 x 110 cm; Acanolone-Keramik-Wolftau (Wave-Sickle)
TCC-Mitteltonsystem	1 x 180 cm; Acanolone-Keramik-Wolftau (Wave-Sickle)
Hochtonsystem	1 x 25 mm; Acanolum. Oxid Keramik
Abmessungen (BxHxT)	48 x 125 x 69 cm
Gewicht	134 kg
Gehäuseaustführungen	Lack schwart, „Piano Fintori“Lack wert, „Piano Fintori“
Besonderholten	Vergoldetes B1-Wing/B1-AmpingAnschussstemund, Mittel- und Hochton-Popgalanpassung, nachwertige inneuerkaufabung, Sachalkonstruktionim das-Guidet, Stoffabdeckung imMagneshallierung, folherverstellbareGerderÜsse

Reference 3 K

- Mittelonsystem: 180 mm TCC Alu-Koramik-Wolfram- Membran mil Wave-Sidze

- Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalotte, schwingungsgedämpft

- Tieftonsystem: 2 x 220 mm Alu-Keramik-Wolfram- Membran mil Wave-Side

- Gehäuse: 3-Kammersystem in asymetrischem Aufbau mit absahnhloptimierter Gehäusegeometrie

- Lautsprochersockel mit integrierlern Bass-Guide® und 4 x höhenverstellbaren Gerätefüßen

DeutschDe

Verwendung	High-End-Standausprecher
Prinzip	3 Wages, Razcohexysten
Nenn-/Musikbelastbakeit	350/600 Watt
Wirkungsgrad	89 dB
Übertragungsbereich	18. 40.000 Hz
Übergangsfrequenz	200/3.000 Hz
Impedanz	4...5 Ohio
Tieftonsystem	7 x 200 cm, Aluminium-Keramik-Wortano (Wave-Sickle)
TCC-Mitteltonsystem	1 x 180 cm, Aluminium-Keramik-Wortano (Wave-Sickle)
Hochtonsystem	1 x 25 km, Aluminium-Oxyl-Keramik
Abmessungen (BxHxT)	33.5 x 115 x 43 cm
Gewicht	56 kg
Gehäuseausführungen	Lack fortwart „Piano Furoo“Lack voll, „Piano Furoo“
Besonderheiten	Vergoldes Bt-Wing/Bt-AkpungAnschussentrußel, Mittel- und Nochton-Popolaransprung, nachwertige inneveränderung, Sackenkonsstruktionmil Bass-Gundel, Stoffabdeckung milMagnellalterung, folienverstellbareGeräteÜsse

• Mitteltonsytem: 180 mm TCC Alu-Keramik-Wolfram- Membran mit Wave-Sicke
• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalotte, schwingungsgedämpft
• Tieftonsystem: 2 x 200 mm Alu-Keramic-Wolfram- Membran mil Wave-Sicke
• Gehäuse: 3-Kammersystem in asymetrischem Aufbau
• Lautsprechersocket mit integnertem Bass-Guide ^2 und 4 x höhenverslellbaren Gerätefüßen

Verwendung	High-Erd-Standlaufsprücher
Prinzip	3 Wäge, Karoschossystem
Nenn-/Musikbelastbarkeit	280/440 Wall
Wirkungsgrad	85,5 db
Übertragungsbereich	20, 40.000 Hz
Übergangsfrequenz	220/3.000 Hz
Impedanz	4...8 Ohm
Tieftonsystem	2 x 200 cm, Alumolone-Keramik-Wolfteam (Wave-Side)
TCC-Mitteltonsystem	1 x 192 cm, Alumolone-Keramik-Wolfteam (Wave-Side)
Hochtonsystem	1 x 25 mm, Alumomium Oxid Keramik
Abmessungen (BxHtT)	30,5 x 107,5 x 44,5 cm
Gewicht	3 kg
Gehäuseausführungen	Lack schwarz, „Plano Farnst“Lack wert, „Plano Twinn“Kasche Furtier, „Plano-Farnst“
Besonderheiten	Vergoldetes bis-Wingelbl-AnpungAnschussystemen, nachwertige innetworkableitung, Sachelkondruktion mit Bass-Guidel, Stoffabdeckung mitMegnehaltierung, folherverstellbareGerderfüße

Reference 7 K

• Mitteltonsytem: 180 mm TCC Alu-Keramik-Wolfram- Membran mit Wave-Sicke
• Hochtonsystem: 25 mm Alu-Keramic-Oxyd-Kalotte, schwingungsgedämpft
• Ticftonsystem: 2 x 180 mm Alu-Keramic-Wolfram- Membran mil Wave-Sidic
• Gehäuse: 3-Kammersystem in asymetrischem Aufbau
• Lautsprechersockel mit integriertem Bass-Guide ^25 und 4 x höhenverslellbaren Gerätefüßen

Verwendung	High-Est-Standtsatzprecher
Prinzip	3. Wages, Nasschorhexsystem
Nenn-/Musikbelaststückel	170/320 Watt
Wirkungsgrad	88.5 dB
Übertragungsbereich	22. 40.000 Hz
Übergangsfrequenz	220/3.000 Hz
Impedanz	4...5 Ohn
Tieftonsystem	2 x 180 cm, Aluminium-Keramilk-Wortano (Wave-Side)
TCC-Mitteltonsystem	1 x 180 cm, Aluminium-Keramilk-Wortano (Wave-Side)
Hochtonsystem	1 x 25 mm, Aluminium-Oxid-Keramik
Abmessungen (BxHxDt)	29 x 100 x 42 cm
Gewicht	53 kg
Gehäuseausführungen	Lack schwartz „Piano-Farmö“Lack weiß „Piano-Farmö“Kische Tuvier „Piano-Farmö“
Besonderheiten	Vergoldetes bis-Wingelb-Ängung Anschlussnominal, hochwertige in nachveränderung, Sockkondruktion mit Bass-Gurle€1, Sloßabdeckung mit Magnetwicklung, fährenverstellbare Gerätefüße

DeutschDe

Reference 9 K

• Hochtonsystem: 25 mm Alu-Keramik-Oxyd-Kalolle, schwingungsgedämpft
• Tieftonsystem: 180 mm Alu-Keramik-Wolfram-Membran mit Wave-Sicke
• Gehäuse: 1-Kammersystem
  4 Lautsprecherständer optional erhältlich

Verwendung	High-Erd-Korapaktungsprecher
Prinzip	7. Wiège, Nasserflowsystem
Nenn-/Musikbelastbarkeit	120/200 Wall
Wirkungsgrad	87.49
Übertragungsbereich	35...40 500 Hz
Übergangsfrequenz	3.000 Hz
Impedanz	4...8 Ohm
Tieftonssystem	1 x 180 mm, Akumwärne Kozanik Wolfram (Wave Side)
Hochtonssystem	1 x 25 mm, Ärachtmum-Oxyd-Kerazink
Abmessungen (BxHxT)	25 x 40 x 35 cm
Gewicht	14 kg
Gehäuseausführungen	Lack schwarz, Piano-Fenisch* Lack mehr, Piano-Hannin* Krache Hunter, Piano-Fenisch*
Lieferbares Zubehör	15 650
Besonderholten	Vergoldetes B1-Naming/B1-Ampung Anschusschensions, hochwertige Immoverkabelung, Steffabdeckung mit Magnebahltierung

• Hochtonsystem: 25 mm Alu-Keramic-Oxyd-Kalotte, schwingungsgedämpft
• Mitteltonsystem: 180 mm TCC Alu-Keramik-Wolfram-Membran mit Wave-Sicke
• Ticftonsystem: 180 mm Alu-Keramik-Wolfram-Membran mit Wave-Sicke
• Gehäuse: 2-Kammersystem
• Lautsprecherständer optional erhältlich

Verwendung	High-End-Centeriaufsprecher
Prinzip	3. Wasp, Rassoflexsystem
Nenn-/Musikbelastbaufzeit	120/200 Watt
Wirkungsgrad	87 dB
Übertragungsbereich	26...40.000 Hz
Übergangsfrequenz	3.000 Hz
Impedanz	4...5 Ohm
Tieftonsystem	1 x 180 cm, Abamium-Keranik-Wortano (Wave-Sick)
TCC-Mitteltonsystem	1 x 180 cm, Abamium-Keranik-Wortano (Wave-Sick)
Hochtonsystem	1 x 25 cm, Abamium Oxyd Keramik
Abmessungen (BxHxT)	70 x 22 x 25 cm
Gewicht	18,5 kg
Gehäuseausführungen	Jack schwarz, „Plano-Tinoki“ Jack wird, „Plano-Tinoki“ Kürche Füller, „Plano-Tinoki“
Lieferbares Zubehör	15.650
Besonderheiten	Vorgeldes der Winge/ift Amping Anschlussternfall, hochwertige Innenverkabelung, Stoffabbedlung mit Magnichauflenung, förenvorteilbare Gedeinfläche

Über die gesetzlich eingesetzlicher Geschäftskapier Innen Immateren Carriers für eine Forderkursprechen eine Granat's von fünf Jahren. Für eine Aktiellekspurzer und kohresen Bosan werden sowie einer Carrier gesetzt. Der Carrierer begtet im dem auf- und hin für den Kreditzinschuss in Carrierspruch bewert nur bei Verwaltung der Einorganisierung, Ausgewinnungen und Transperschüssen und Schilden, die durch Laufungsmittel Gebuch vermutende wurden. Der Anspruch verfügt nicht durch die Auswach von Brand von Internals der Gewährstoff. Dies gilt für die Leutungsströbe, die bei einem ausfallkosten Carrier Betänder gekauft wurden. Wenster Sie sich im Sachanzahl biläte an ihr oder direkt an den Carrier Service.

ONLINEREGISTRIERUNG

Um die Corandienbir Erwer Referen und aufprischer um erwähn fänd, auf wohl ihm zu wirkern, infacher. Sie diese auf einem Intenslache signieren. Geben Sie dafür bitte die unter angegebene Palace in Erwer Intenslizenwerten und folgen den Anwendungen. Erworner, ohne durchsicherheit ihn

Achburg

Ein Teil bewährung ist nur für die fälligkeiten. Model in rezeptasierten 1 K, Reference 3 K, Reference 5 K, Reference 7 K, Reference 9 K, Reference 50 K, Cerrin

GUARANTEE

CANTON Elektronik GmbH + Co. KG

Neugasse 21-23 - D-61276 Weired - Deutschland/Germany Tel. [phone] - Fax [phone] [e-mail] - www.canton.de
