BEDIENUNGSANLEITUNG SDV49-AM Nextbase

Fahrzeuginstallation....9

Fernbedienung....12

Allgemeine Bedienungshinweise....15

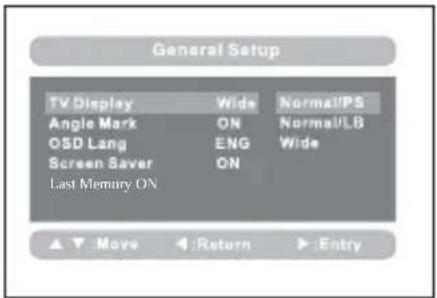

Systemeinstellungen....26

Spezifikationen....29

Integrierter Akku....30

Störungserkennung....33

Diese Bedienungsanleitung gilt für folgende Modelle:

1) SDV48-A / SDV49-A Einzel-DVD-Player.

2) SDV48-AM / SDV49-AM Einzel-DVD-Player + Monitor.

3) SDV48-AC / SDV49-AC Doppel-DVD-Player.

Die Modellnummer Ihres Produkts ist sichtbar auf der Verpackung verzeichnet.

Sicherheitshinweise

Vielen Dank, dass Sie sich für einen SDV48/SDV49 tragbaren DVD-Player entschieden haben. Dieses Gerät ist mit der neuesten Elektronik ausgestattet und ist für die Benutzung zuhause, im Hotel und Büro ausgelegt. Das kompakte Format erleichtert die Mitnahme. Bitte lesen Sie diese Anleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

WARNUNG STROMSCHLAGGEFAHR. NICHT ÖFFNEN

LASER

Typ	Halbleiter-Laser GaAIAs
Wellenlänge	650 nm/780 nm
Ausgangsleistung	5 mW
Strahldivergenz	60°

LASERSTRAHLUNG. NICHT IN DEN LASERSTRAHL BLICKEN. KLASSE 1M LASERPRODUKT

Warnung: Zur Vermeidung von Feuer und Stromschlag setzen Sie den Player nicht Regen oder Feuchtigkeit aus.

1. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle Hinweise für einen sicheren Betrieb des Players und seiner Zubehörteile.
2. Benutzen Sie den Player nicht in unmittelbarer Nähe von Wasser. Stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.
3. Stellen Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen wie Heizungen, Heizkörpern, Öfen oder sonstigen Wärme abgebenden Geräten (wie Verstärker) auf.
4. Während eines Gewitters und bei längerer Nichtbenutzung ziehen Sie bitte den Netzstecker.
5. Reinigung: Ziehen Sie den Netzstecker und reinigen Sie den Player nur mit einem trockenen Tuch. Benutzen Sie keine Flüssigreiniger oder sonstigen Reinigungsmittel.
6. Benutzen Sie nur vom Hersteller empfohlenes Zubehör.
7. Wenden Sie sich mit Reparaturen an den NEXTBASE Kundendienst. Eine Wartung ist notwendig, wenn Gerät, Netzkabel oder Stecker beschädigt sind, Flüssigkeiten oder Fremdkörper in das Gerät eingedrungen sind, das Gerät Feuchtigkeit ausgesetzt war oder nicht wie gewöhnlich funktioniert. Bitte versuchen Sie nicht, den Player selbst zu reparieren, damit setzen Sie sich Hochspannung und Stromschlag aus.
8. Benutzen Sie keine ungewöhnlich geformten Discs (Herz- oder Sternform usw.), das kann zu Fehlfunktionen führen.

BESONDERE HINWEISE ZUR BENUTZUNG DES PLAYERS IM FAHRZEUG

• Der Fahrer darf das Gerät während der Fahrt nicht benutzen.
• Die meisten Länder haben Gesetze, welche die Benutzung dieses Geräts während der Fahrt einschränken, sofern der Bildschirm für den Fahrer sichtbar ist. Bitte halten Sie sich an diese Gesetze.
• Lassen Sie das Produkt nicht bei besonders niedrigen (unter -10 °C) oder hohen Temperaturen (über 60 °C) im Fahrzeug. Das kann zur Verformung des Gerätegehäuses und einem Leistungsabfall des Akkus führen.
  Schalten Sie stets den Motor ein, bevor Sie das Gerät anschließen.
  Trennen Sie das Gerät stets ab, bevor Sie den Motor ausschalten.

BESONDERE HINWEISE ZUR BENUTZUNG DES PLAYERS IM FLUGZEUG

Die Benutzung des Geräts ist bei vielen Fluggesellschaften erlaubt. Richten Sie sich stets nach den Anleitungen des Kabinenpersonals.

Lieferumfang

DVD-Player Monitor Halterung Kopfstütze

Nur für Modelle SDV48-AM und SDV49-AM mitgeliefert 748-AC / SDV49-AC x 2

STEREO-OHRHÖRER FAHRZEUGADAPTER VERBINDUNGSKABEL

SDV48-A und SDV49-A SDV48-AM und SDV49-AM SDV

SDV48-A und SDV49-A 48-AM und SDV49-AM

SDV48-AC und SDV49-AC

SDV48-AC und SDV49-AC

TRAGETASCHE

BITTE BEACHTEN SIE: Die Abbildungen dienen nur als Referenz, leichte Abweichungen sind möglich.

Bedienelemente

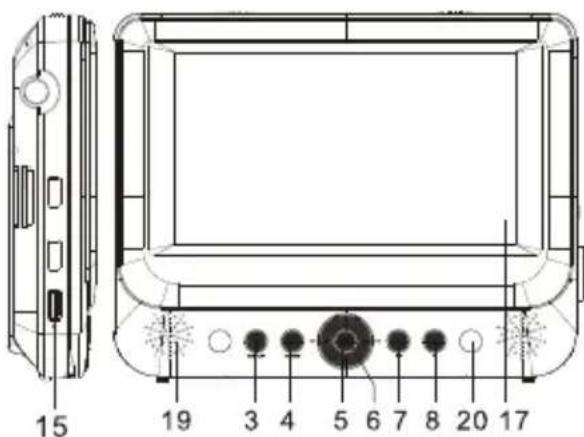

DVD-Player SDV48 Serie

15 19 3 4 5 6 7 8 20 17

1. Öffnen
2. Umschalter EIN/AUS und Laden
3. EINSTELLUNGEN
4. MODUS
5. ▲▼ ◀▶ ▶▶ ◀◀
6. OK / Enter
7. Wiedergabe/Pause
8. STOPP
9. Netzteileingang 9-12 V
10. DC-Ausgang (nur Modell AM Master)

9 10 11 12 13 14

1 2 18 ang/Ausgang 21

1. AV Eingang/Ausgang
2. Ohrhörerbuchse
3. Lautstärke
4. SD/MMC-Kartenleser
5. USB-Port (nur USB-Stick)
6. Aufsteller (ausklappen)
7. LCD-Bildschirm
8. Öse für Kopfstützenhalterung
9. Lautsprecher
10. LED-Anzeige Blau = eingeschaltet

$$ \text { Rot } = \text { Akku wird geladen } $$

$$ \text { Grün } = \text { Akku voll geladen } $$

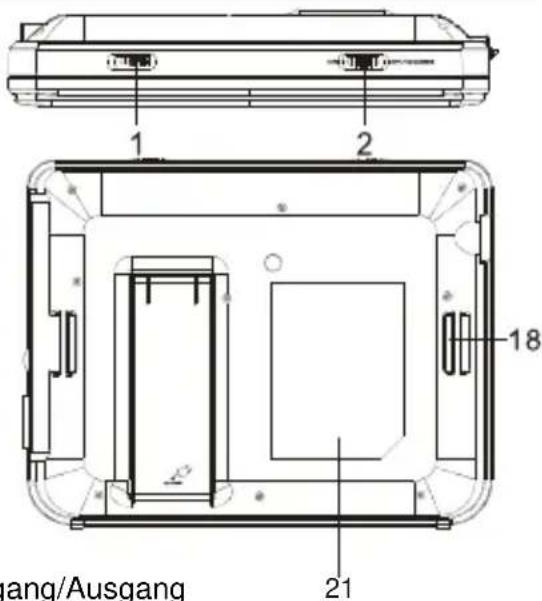

1. Typenschild

1. EIN/AUS
2. Lautstärke
3. Ohrhörerbuchse
4. AV Eingang
5. DC Eingang 9-12 V

1. LCD-Bildschirm
2. Öse für Kopfstützenhalterung
3. Lautsprecher
4. Helligkeit
5. Typenschild

©

Systemanschluss

SDV48-AM / SDV49-AM

System mit einem DVD-Player und einem Monitor.

DCAUSGANG

AV EINGANG

AV EINGANG/

AUSGANG

DC EINGANG

DVD-PLAYER MONITOR

Verbinden Sie DVD-Player und Monitor mit dem mitgelieferten AV/Stromkabel, wie oben dargestellt.

ODER

DC EINGANG

DVD-PLAYER MONITOR

Schließen Sie entweder das Netzteil oder den Fahrzeugadapter am Master DVD-Player an, um beide Bildschirme zu versorgen, wie oben dargestellt.

BITTE BEACHTEN SIE:

• Während der Master DVD-Player über den eingebauten Akku versorgt werden kann, muss der Monitor entweder über den Fahrzeugadapter oder das Netzteil versorgt werden.
• Nur zur Benutzung in Fahrzeugen mit 12 V Versorgung. NICHT für Fahrzeuge mit 24 V, das führt zu Schäden am Gerät.
• Schalten Sie stets den Motor ein, bevor Sie den DVD-Player anschließen, um Schäden durch Spannungsspitzen während des Anlassen zu vermeiden.
• Laden Sie den Akku des DVD-Players in Schalterstellung OFF/CHARGE.
• Verbinden Sie stets Master und Monitor, bevor Sie die Spannungsversorgung anschließen, anderenfalls haben Sie einen Brummton und möglicherweise Fehlfunktionen auf dem Monitor.

Systemanschluss

SDV48-AC / SDV49-AC

Twin-System mit zwei DVD-Playern.

AV EINGANG/AUSGANG

AV EINGANG/

AUSGANG

DVD-PLAYER

DVD-PLAYER

AV-KABEL

Benutzen Sie die beiden DVD-Player entweder unabhängig voneinander (keine Verbindung notwendig) oder verbinden Sie sie, wie oben dargestellt, um Filme auf beiden Bildschirmen gleichzeitig anzuzeigen. Nach dem Anschluss legen Sie eine DVD in einen der Player ein und starten Sie die Wiedergabe. Den zweiten Bildschirm (im Player ohne DVD) stellen Sie mit Tastendruck auf DVD/IN auf der Fernbedienung auf AV-IN Modus ein. Ziehen Sie das Kabel ab, wenn Sie unterschiedliche Filme sehen.

DC EINGANG

ODER ODER

DVD-PLAYER

DVD-PLAYER

Beide Player werden über ihren jeweiligen integrierten Akku versorgt, können über Netzspannung durch Anschluss beider Netzteile oder über zwei Fahrzeugadapter versorgt werden, wie oben dargestellt.

BITTE BEACHTEN SIE:

• Nur zur Benutzung in Fahrzeugen mit 12 V Versorgung. NICHT für Fahrzeuge mit 24 V, das führt zu Schäden am Gerät.
• Schalten Sie stets den Motor ein, bevor Sie den DVD-Player anschließen, um Schäden durch Spannungsspitzen während des Anlassen zu vermeiden.
• Laden Sie den Akku des DVD-Players in Schalterstellung OFF/CHARGE.
• Ziehen Sie das Verbindungskabel ab, wenn Sie unterschiedliche Filme sehen, anderenfalls kommt es zu Tonstörungen.

Fahrzeugadapter

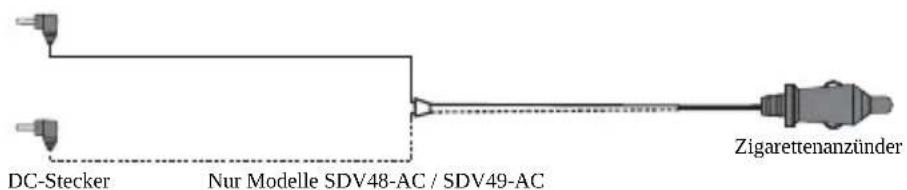

DC-Stecker Nur Modelle SDV48-AC / SDV49-AC Zigarettenanzünder

Der Fahrzeugadapter ist zum Schutz des Fahrzeugs und des DVD-Systems durch Überspannung, Kurzschluss, Kabel- oder Produktschäden gesichert.

Arbeitet der DVD-Player einwandfrei mit dem Netzteil, nicht jedoch mit dem Fahrzeugadapter, so überprüfen Sie die Sicherung.

Ist die Sicherung durchgebrannt, so überprüfen Sie Player und Kabel auf Schäden. Ersatzsicherungen müssen folgende Spezifikationen haben.

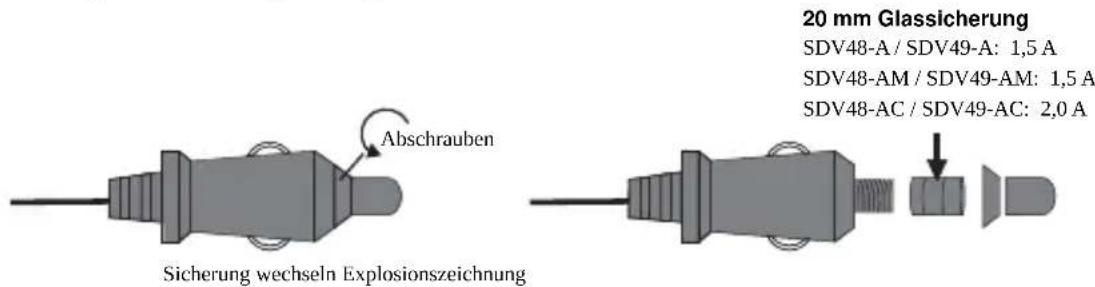

Abschrauben Sicherung wechseln Explosionszeichnung 20 mm Glassicherung SDV48-A / SDV49-A: 1,5 A SDV48-AM / SDV49-AM: 1,5 A SDV48-AC / SDV49-AC: 2,0 A

VORSICHT. Sicherung, Feder, Kragen und Spitze sind kleine Komponenten und können leicht verloren gehen.

Steckernetzteil

Das Steckernetzteil (Lieferung mit UK- und EU-Stecker) ist mit 100-240 V AC, 50/60 Hz für die meisten Netzspannungen weltweit geeignet.

Bitte tauschen Sie den Stecker entsprechend Ihrem Standort, auch auf Reisen, aus.

Drücken Sie die Verriegelungstaste, um den Stecker zu lösen oder einzusetzen. Achten Sie darauf, dass er einrastet.

BITTE BEACHTEN SIE: Der Stecker kann in beiden Richtungen in die Steckdose gesteckt werden.

BEIDE Richtungen sind sicher.

Falls Sie weitere Adapter benötigen, wenden Sie sich bitte an Ihr örtliches Fachgeschäft.

Benutzen Sie nur das mitgelieferte Netzteil für den SDV48 und SDV49. Die Benutzung anderer Netzteile oder Spannungsversorgungen kann zu Schäden am Player führen. Das mitgelieferte Netzteil ist zur Benutzung mit SDV48 und SDV49 entsprechend markiert.

©

©

©

Drücken Sie DVD/IN auf der Fernbedienung, um zwischen DVD-Wiedergabe und AV-IN Modus umzuschalten. Bei korrektem Anschluss werden Bild und Ton auf den Player übertragen.

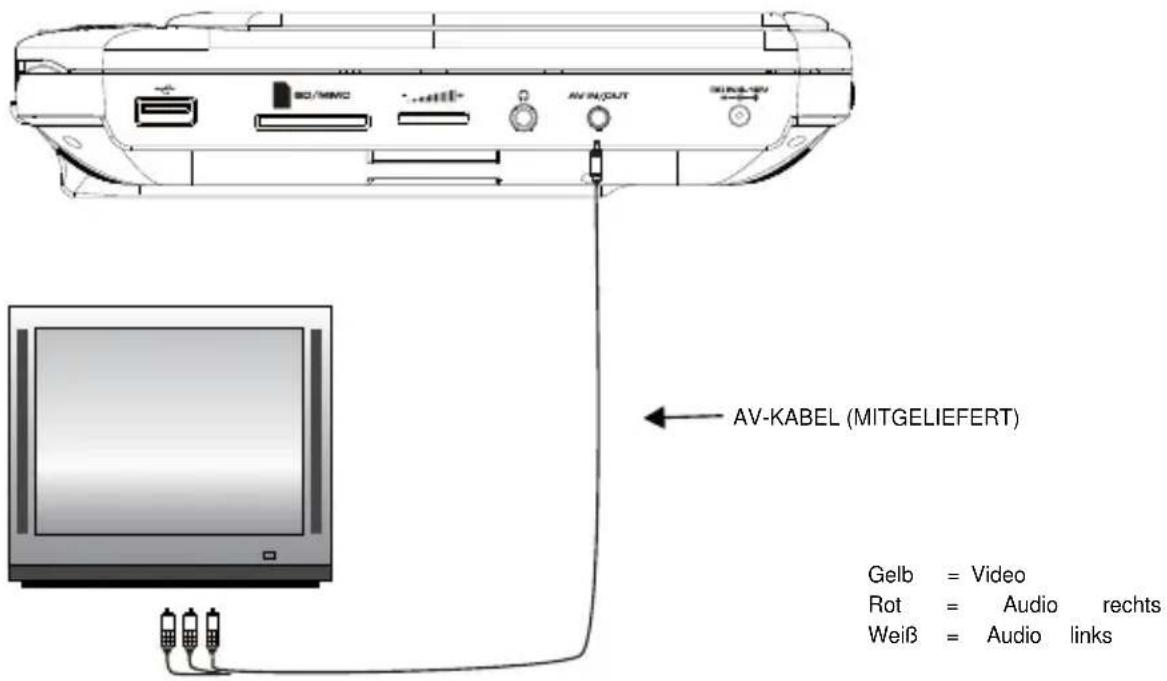

Anschluss an einem externen Fernseher

SDV49 Serie

Das Gerät kann an einem externen Fernseher angeschlossen werden, wie nachstehend dargestellt.

AV-KABEL (MITGELIEFERT) Gelb = Video Rot = Audio rechts Weiß = Audio links

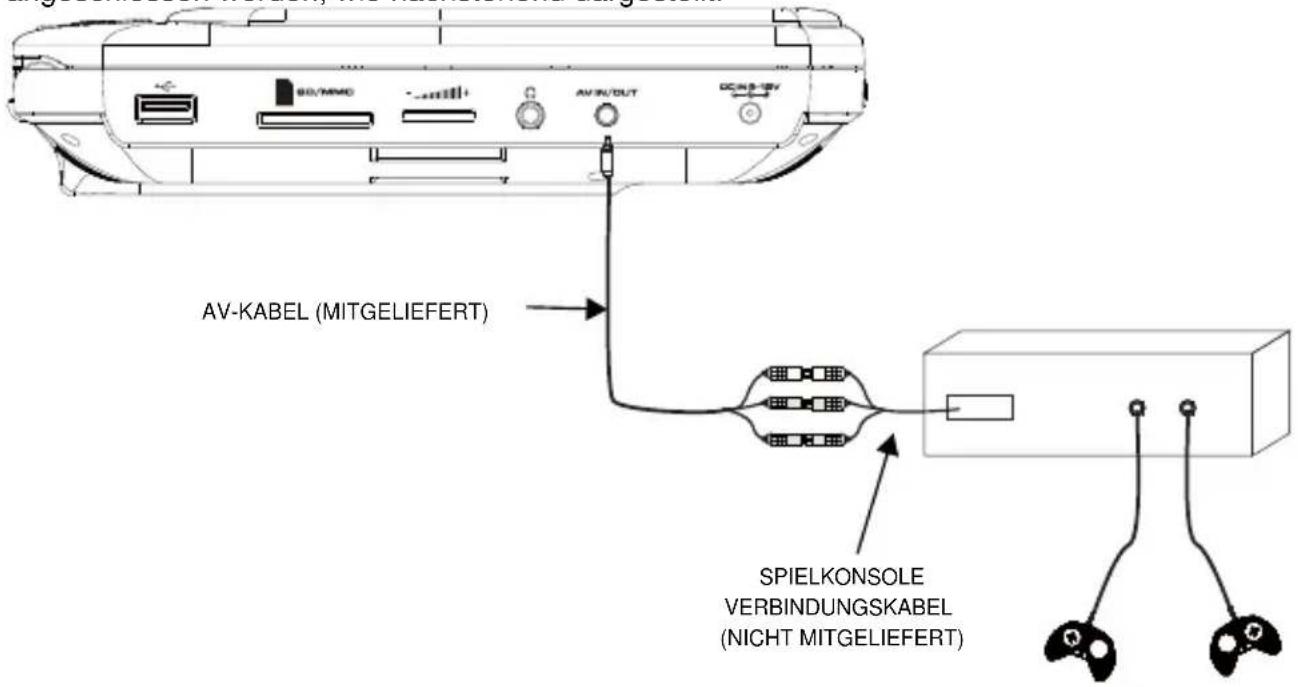

Anschluss an einer externen AV-Quelle

Das Gerät kann an einer externen AV-Quelle, wie beispielsweise einer Spielkonsole angeschlossen werden, wie nachstehend dargestellt.

AV-KABEL (MITGELIEFERT) SPIELKONSOLE VERBINDUNGSKABEL (NICHT MITGELIEFERT)

©

©

Allgemeine Bedienungshinweise

Wiedergabe einer Disc.

DVD DivX SVCD VCD CD MP3 Xvid

1. Der DVD-Modus ist die Standardeinstellung, nachdem Sie das Gerät eingeschaltet haben, mit MODE schalten Sie den Modus um. Drücken Sie ◀ oder ▶zur Markierung von DVD, dann drücken Sie OK.

DVD SD USB

1. Öffnen Sie den LCD-Bildschirm und legen Sie eine Disc mit dem Aufdruck auf Sie ausgerichtet ein.

Nach dem Öffnen des LCD-Bildschirms öffnen Sie ihn nicht gewaltsam weiter.

Schäden durch Öffnen des DVD-Players weiter als werksmäßig vorgesehen, sind nicht von der Garantie abgedeckt.

1. Schließen Sie den LCD-Bildschirm. Der Player lädt die Disc und startet die Wiedergabe.
2. Drücken Sie einmal ■, um die Wiedergabe zu unterbrechen; drücken Sie ▶Um die Wiedergabe von gleicher Stelle aus fortzusetzen. Drücken Sie zweimal ■, um die Wiedergabe endgültig zu beenden.
3. Während der Wiedergabe drücken Sie ▶II, um die Wiedergabe zu unterbrechen (Pause); drücken Sie die Taste erneut, um die Wiedergabe von gleicher Stelle aus fortzusetzen.
4. Nach Beendigung der Wiedergabe schalten Sie den Player aus, indem Sie den Ein-/Ausschalter auf OFF stellen.
5. Für einige DVDs mit Titel- oder Kapitelmenüs drücken Sie MENU, um das Menü aufzurufen, mit ◀◀▶▶▶◀▶▶▶ wählen Sie aus. Drücken Sie ENTER zur Bestätigung.

Bitte beachten Sie: Ziehen Sie USB-Speichermedien oder SD/MMC-Karten nicht während der Wiedergabe ab. Das kann zu Fehlfunktionen und Datenverlust auf USB-Stick oder SD/MMC-Karte führen.

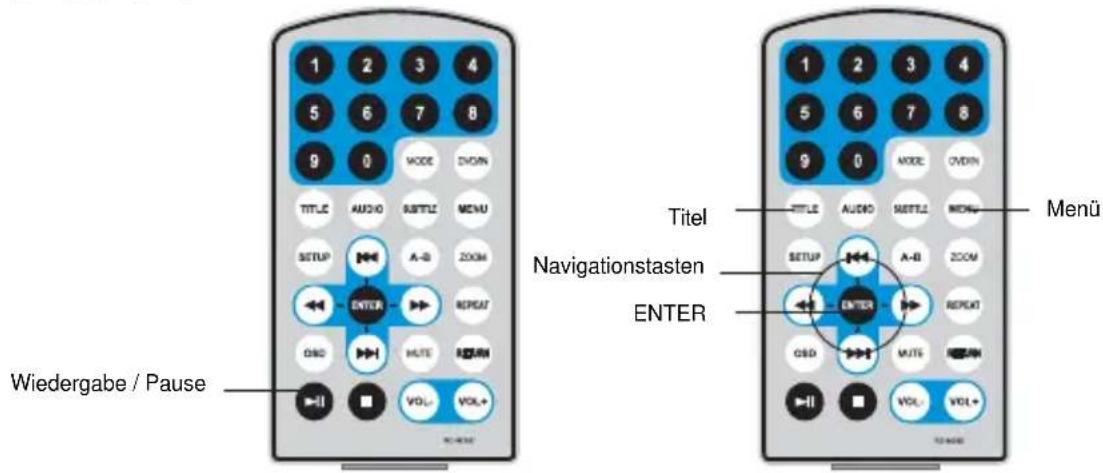

1 2 3 4 5 6 7 8 9 0 MODE DVDIN TITLE AUDIO SUTTLE MENU SETUP A-B ZOOM ENTER REPEAT GSD MTS ZOOM VOL+ VOL+ Wiedergabe / Pause Titel Navigationstasten ENTER 1 2 3 4 5 6 7 8 9 0 MODE DVDIN TITLE AUDIO SUTTLE MENU SETUP A-B ZOOM ENTER REPEAT GSD MTS ZOOM VOL+ VOL+ Menu

©

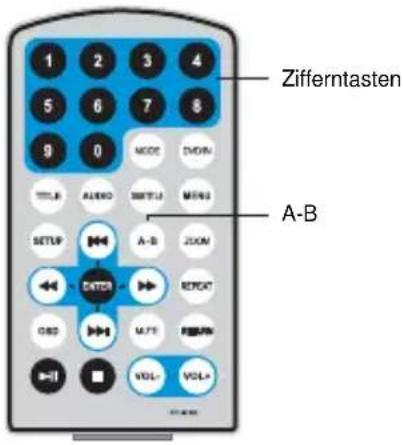

Wiederholung einer bestimmten Szene

DVD DivX SVCD VCD CD MP3 Xvid

Während der Wiedergabe können Sie einen bestimmten Abschnitt wiederholen.

Während der Wiedergabe drücken Sie A-B, um den Startpunkt A der Wiederholungsschleife festzulegen.

Drücken Sie erneut A-B, um den Endpunkt B festzulegen. Der Player wiederholt nun automatisch den Abschnitt zwischen den Punkten A-B.

Drücken Sie A-B ein drittes Mal, um zur Normalwiedergabe zurückzukehren.

Zifferntasten A-B

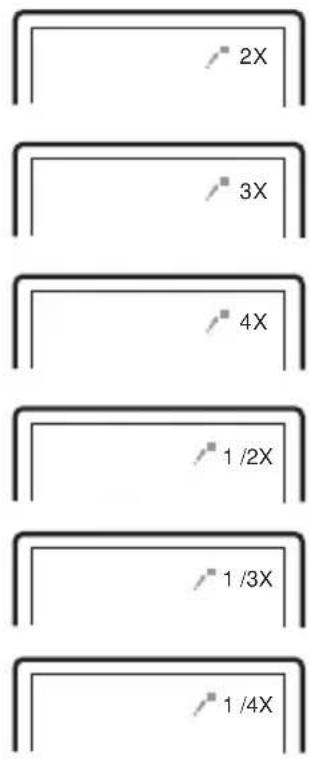

Vergrößern/verkleinern

Während der Filmwiedergabe können Sie das Bild vergrößern oder verkleinern.

Während der Wiedergabe drücken Sie ZOOM, um das Bild zu vergrößern; drücken Sie die Taste erneut, um das Bild weiter zu vergrößern; ab dem vierten Tastendruck wird das Bild verkleinert. Drücken Sie wiederholt, um zur Normalwiedergabe zurückzukehren.

Das vergrößerte Bild können Sie mit den Navigationstasten auf dem Bildschirm verschieben.

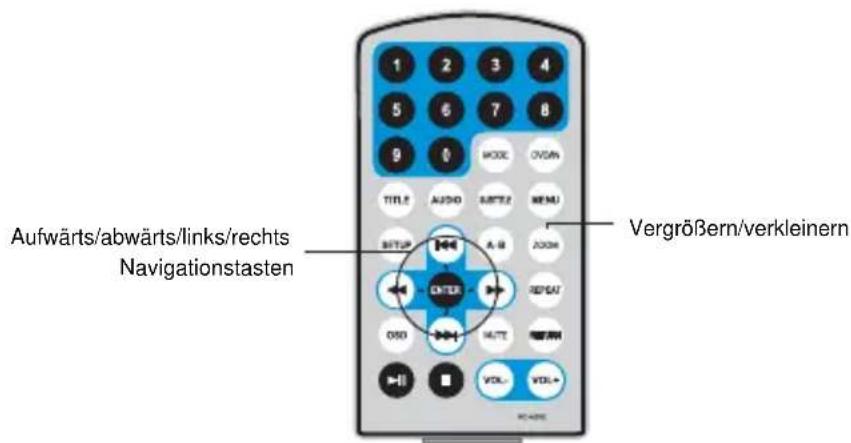

Aufwärts/abwärts/links/rechts Navigationstasten Vergrößern/verkleinern

ZOOM bleibt auf dem Bildschirm stehen, wenn diese Funktion gewählt wird. Das ist normal und KEINE Fehlfunktion. Während der Zoomfunktion funktionieren SCHNELLER VORLAUF, RÜCKLAUF, VORHERIGER und NÄCHSTER nicht als Navigation aufwärts, abwärts, links und rechts durch das vergrößerte Bild. ZOOM wird angezeigt, um Sie hieran zu erinnern. Verlassen Sie die Zoomfunktion, um die Normalfunktionen SCHNELLER VORLAUF, RÜCKLAUF, VORHERIGER und NÄCHSTER wieder zur Verfügung zu haben.

Hinweis

Sie können jedoch viermal REPEAT drücken, bis „WIEDERHOLUNG AUS“ angezeigt wird. Hierdurch wird das Zoomsymbol ausgeblendet, es hat jedoch keinen weiteren Effekt. Denken Sie daran, mit ZOOM den Normalstatus wiederherzustellen, um die Funktionen SCHNELLER VORLAUF, RÜCKLAUF, VORHERIGER und NÄCHSTER wieder zur Verfügung zu haben.

Bilder auf einer Disc anzeigen

1. Legen Sie eine Disc mit Fotos im JPG-Format in den Player. Der Player liest die Bilder ein und startet die Wiedergabe der Fotos.
2. Drücken Sie MENU, um die JPG-Dateien zu durchsuchen.
3. Drücken Sie 🐘, um eine bestimmte JPG-Datei zu wählen und drücken Sie ENTER zur Bestätigung der Wiedergabe.

Bitte beachten Sie: Drücken Sie MENU, um zur Ordnerliste zurückzukehren. Drücken Sie oder ENTER, um die gewählte Datei anzuzeigen.

1. Zur Bilddrehung im entgegengesetzten Uhrzeigersinn drücken Sie

Zur Bilddrehung im Uhrzeigersinn drücken Sie ▶.

1. Drücken Sie während der Bildanzeige OSD, um die Bildübergänge wie folgt zu wählen:

a. Von oben nach unten
b. Von unten nach oben
c. Von links nach rechts
d. Von rechts nach links
e. Von links oben nach rechts unten
f. Von rechts oben nach links unten
g. Von links unten nach rechts oben
h. Von rechts unten nach links oben
i. Horizontal von der Mitte nach beiden Seiten
j. Vertikal von der Mitte nach beiden Seiten
k. Von oben und unten zur Mitte
1. Von links und rechts zur Mitte
m. In vier Fenstern von oben nach unten
n. In vier Fenstern von links nach rechts
o. Von den vier Ecken zur Mitte

1. Während der Bildanzeige wird ☉ angezeigt, falls Sie SUBTITLE, AUDIO, A-B oder TITLE drücken. Diese Funktionen stehen Ihnen während der Fotowiedergabe nicht zur Verfügung.
2. Während der Anzeige von JPG-Dateien drücken Sie ■, um die Wiedergabe zu unterbrechen und die Bilder als Miniaturbilder anzuzeigen. Drücken Sie die Navigationstasten AUFWÄRTS, ABWÄRTS, LINKS oder RECHTS und dann ENTER, um das entsprechende Bild zu Anzeige zu wählen.

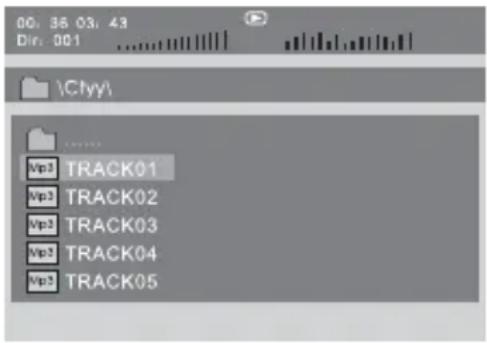

MP3-Wiedergabe von Disc

1. Legen Sie eine Disc mit MP3-Dateien in den Player ein.

Drücken Sie die Navigationstasten AUFWÄRTS, ABWÄRTS, LINKS oder RECHTS und dann ENTER, um eine MP3-Datei zu wählen.

Drücken Sie ▶▶▶ oder ENTER, um die gewählte Datei wiederzugeben.

00: 36 03: 43 Dir: 001 \Cfyy\ Vip3 TRACK01 Vip3 TRACK02 Vip3 TRACK03 Vip3 TRACK04 Vip3 TRACK05

Wiedergabe von USB-Speichermedium und SD/MMC-Karte

ZUM EINRASTEN EINDRÜCKEN.

ZUM AUSRASTEN EINDRÜCKEN (NICHT ZIEHEN).

SD/MMC

USB

A

SD/MMC

B

USB

1. Zur Wiedergabe von Filmen, Fotos oder Musik von einem kompatiblen Speichermedium schließen Sie dieses an, wie oben dargestellt.
2. Drücken Sie MODE und markieren Sie entweder SD/MMC oder USB mit den Navigationstasten LINKS/RECHTS, dann drücken Sie ENTER zur Auswahl.

BITTE BEACHTEN SIE:

1) Der USB-Port dient nur dem Direktanschluss eines USB-Sticks. Er ist NICHT für PC oder externe Festplatten geeignet.
2) USB-Sticks oder SD/MMC-Karten müssen in FAT oder FAT 32 formatiert sein.
3) MMC-Karten können ebenfalls im SD/MMC-Kartenleser benutzt werden.

Hauptmenü von USB-Speichermedium und SD/MMC-Karte

Nach einigen Sekunden zeigt der Player das Hauptmenü mit 4 Funktionssymbolen an.

Drücken Sie oder zur Auswahl und dann ENTER zur Bestätigung.

Browsermodus

Fotomodus

Musikmodus

Filmmodus

Die Modi werden auf den nachfolgenden Seiten ausführlich erklärt.

Browsermodus

Mp3

Mp3

Mp3

Mp3

Mp3

Im Browsermodus zeigt der Player die Liste mit Dateien und Ordnern an, die sich auf dem gewählten Medium (SD/MMC oder USB) befinden.

Drücken Sie die Navigationstasten AUFWÄRTS/ABWÄRTS, um die gewünschte Datei zu markieren und drücken Sie ENTER zur Wiedergabe.

Drücken Sie , um den Ordner aufzurufen.

Drücken Sie , um den Ordner zu verlassen.

Bitte beachten Sie: Zur Rückkehr in das Hauptmenü muss das System zunächst die Liste der Dateien und Ordner anzeigen, dann drücken Sie RETURN, um in das Hauptmenü zurückzukehren.

Fotomodus

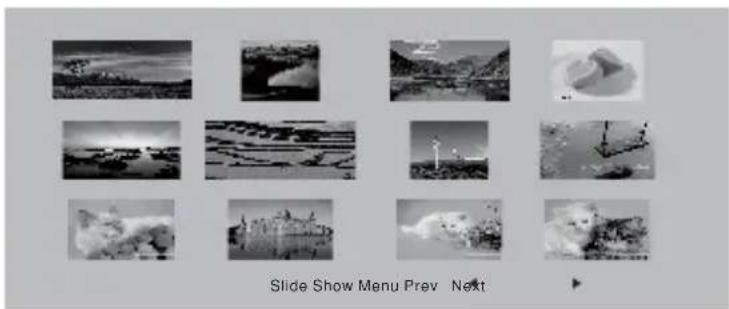

Im Fotomodus zeigt der Player zunächst die Miniaturbilder an.

Drücken Sie die Navigationstasten AUFWÄRTS/ABWÄRTS/LINKS/RECHTS, um das gewünschte Foto zu wählen, dann drücken Sie ENTER, um die Diashow ab diesem Punkt zu starten. Drücken Sie ▶ an beliebiger Stelle zur Unterbrechung.

In der Miniaturbildanzeige drücken Sie die Navigationstaste ABWÄRTS, um in das Menü unten im Bild zu navigieren. Hier haben Sie vier Optionen.

Diashow: Startet die Diashow der angezeigten Miniaturbilder

Menü: Optionen für die Diashow (vergrößern/verkleinern, Bilddrehung usw.)

Vorheriges: Vorherige Seite Miniaturbilder

Nächstes: Nächste Seite Miniaturbilder

Während der Bildanzeige stehen Ihnen eine Reihe von Optionen zur Verfügung:

1. Zur Bilddrehung im entgegengesetzten Uhrzeigersinn drücken Sie . Zur Bilddrehung im Uhrzeigersinn drücken Sie .

2. Drücken Sie während der Bildanzeige OSD, um die Bildübergänge wie folgt zu wählen:

a. Von oben nach unten
b. Von unten nach oben
c. Von links nach rechts
d. Von rechts nach links
e. Von links oben nach rechts unten
f. Von rechts oben nach links unten
g. Von links unten nach rechts oben
h. Von rechts unten nach links oben

i. Horizontal von der Mitte nach beiden Seiten

j. Vertikal von der Mitte nach beiden Seiten

k. Von oben und unten zur Mitte

I. Von links und rechts zur Mitte

m. In vier Fenstern von oben nach unten

n. In vier Fenstern von links nach rechts

o. Von den vier Ecken zur Mitte

1. Während der Bildanzeige wird ☉ angezeigt, falls Sie SUBTITLE, AUDIO, A-B oder TITLE drücken. Diese Funktionen stehen Ihnen während der Fotowiedergabe nicht zur Verfügung.

2. Während der Fotoanzeige drücken Sie ■, um die Wiedergabe zu unterbrechen und die Bilder als Miniaturbilder anzuzeigen.

Bitte beachten Sie: Zur Rückkehr in das Hauptmenü drücken Sie zunächst RETURN zur Rückkehr in den Miniaturbildmodus.

Musikmodus

Im Musikmodus zeigt der Player eine Liste abspielbarer Musikdateien an.

Drücken Sie die Navigationstasten AUFWÄRTS/ABWÄRTS, um den gewünschten Track zu wählen und dann ENTER zur Wiedergabe.

Drücken Sie / während der Wiedergabe, um den schneller Rücklauf/Vorlauf aufzurufen.

Nach Beendigung der Wiedergabe drücken Sie die Navigationstasten LINKS/RECHTS, um andere Menüoptionen anzuzeigen:

P- Vorwärts umblättern

P+ Rückwärts umblättern

Wiedergabe

Bitte beachten Sie: Drücken Sie RETURN, um in das Hauptmenü zurückzukehren.

Filmmodus

Im Filmmodus zeigt der Player eine Liste abspielbarer Filmdateien an, wie MP2, DivX usw. Drücken Sie die Navigationstasten AUFWÄRTS/ABWÄRTS, um den gewünschten Film zu wählen und dann ENTER zur Wiedergabe.

Während der Filmwiedergabe drücken Sie MENU oder RETURN, um zur Liste der abspielbaren Filmdateien zurückzukehren.

Zur Rückkehr in das Hauptmenü drücken Sie RETURN, wenn die Liste der Filmdateien angezeigt wird.

BITTE BEACHTEN SIE:

Einzelheiten zu abspielbaren Filmformaten und Hinweise finden Sie weiter hinten in dieser Bedienungsanleitung.

©

©

Systemeinstellungen

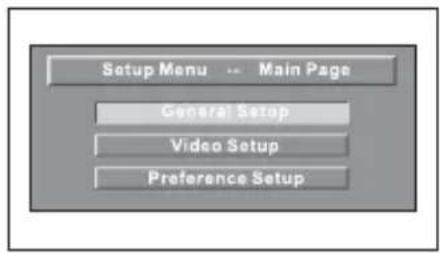

Setup Menu -- Main Page General Setup Video Setup Preference Setup

Drücken Sie SETUP. Die Hauptseite wird angezeigt. Mit den Navigationstasten AUFWÄRTS/ABWÄRTS/ LINKS/RECHTS und ENTER treffen Sie Ihre Auswahl. Drücken Sie die Navigationstaste RECHTS zum Aufrufen. Drücken Sie die Navigationstaste LINKS zum Verlassen.

Allgemeine Einstellungen

General Setup TV Display Wide Normal/PS Angle Mark ON Normal/ULB OSD Lang ENG Wide Screen Saver ON Last Memory ON ▲ ▼ Move 4 :Return ►:Entry

TV-Anzeige:

Die wählbaren Anzeigeformate sind Normal / PS, Normal / LB, Breitbild. Standardeinstellung ist Breitbild. Bitte beachten Sie: Die Funktion hängt vom Bildseitenverhältnis der DVD ab. Wählen Sie Breitbild (16:9), wenn Sie einen 16:9 externen Breitbildfernseher benutzen.

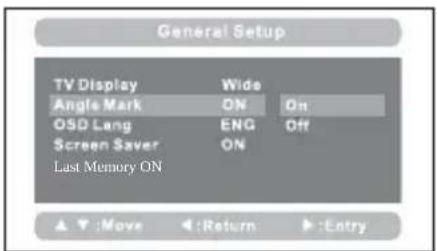

General Setup TV Display Wide Angle Mark ON On OSD Lang ENG Off Screen Saver ON Last Memory ON ▲ :Move ↓:Return ►:Entry

Blickwinkelmarkierung:

Rufen Sie diese Option zur Einstellung des Kamera-Blickwinkels während der Wiedergabe auf. Optionen: EIN, AUS. Standardeinstellung ist EIN.

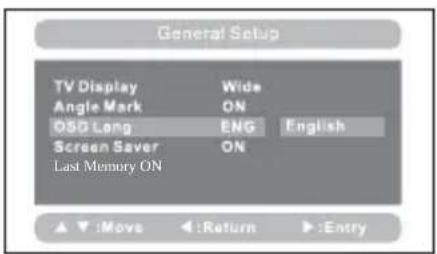

General Setup TV Display Wide Angle Mark ON O5G Long ENG English Screen Saver ON Last Memory ON ▲ :Move ◄:Return ►:Entry

OSD-Sprache:

In dieser Option stellen Sie die OSD-Menüsprache ein (Englisch, Französisch, Deutsch, Italienisch). Standardeinstellung ist Englisch.

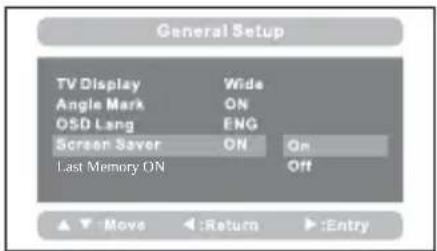

General Setup TV Display Wide Angle Mark ON OSD Lang ENG Screen Saver ON On Last Memory ON Off ▲ ▼ Move ◄ :Return ► :Entry

Bildschirmschoner:

Rufen Sie diese Option zur Aktivierung des Bildschirmschoners auf. Optionen: EIN, AUS. Standardeinstellung ist EIN.

©

Discmenü:

Diese Funktion ermöglicht Ihnen die Auswahl der Menüsprache der DVD.

Standardeinstellung ist Englisch.

Die Discmenüsprachen hängen von der Aufnahme der DVD ab.

Kindersicherung:

Rufen Sie diese Option zur Einstellung der Kindersicherung auf, um die Anzeige ungeeigneter Inhalte zu vermeiden.

Optionen: KINDERSICHER, G, PG, PG 13, PGR, R, NC17, ERWACHSENE.

Standardeinstellung ist ERWACHSENE.

Das Standard-Passwort lautet 8888.

Rückstellung:

Wählen Sie diesen Menüpunkt und drücken Sie ENTER, um alle Einstellungen zu den

Werkseinstellungen zurückzustellen.

Hiervon ist auch die Regionaleinstellung auf mehrere Regionen betroffen.

Spezifikationen

Kompatible Discs: DVD / VCD / CD / MP3 / DIVX / DVD±R / DVD±RW

Signalsystem: PAL/NTSC

Bildschirmgröße: SDV48 Serie: 7"

SDV49 Serie: 9"

Auflösung: SDV48 Serie: 480 x 234 RGB

SDV49 Serie: 640 x 234 RGB

Frequenzgang: 20 Hz bis 20 kHz

Videoausgang: 1 Vp-p/75 Ohm, asymmetrisch (Composite Video)

Audioausgang: 1,4 Vrms/10 kOhm (Stereo Audio)

Dynamischer Bereich: Besser als 85 dB

Laser: Halbleiter-Laser, Wellenlänge: 650 nm/795 nm

Spannungsversorgung: DC 9-12V

Steckernetzteil:

Eingang: 100-240 V, 50/60 Hz

Ausgang: 9 V DC, 1 A

Fahrzeugadapter:

Eingang: 12 V (nicht für 24 V Systeme)

Sicherung: SDV48-A / SDV49-A & SDV48-AM / SDV49-AM

Sicherung: SDV48-AC / SDV49-AC

Akku:

Typ: Lithium-Polymer

Kapazität: SDV48 Serie: 850 mAh

SDV49 Serie:1000 mAh

Spannung: 7,4 V

Leistungsaufnahme: <10W für alle Modelle

Fernbedienung Batterie:

Typ: CR2025

USB-Stick: Max. 8 GB, formatiert in FAT oder FAT32

SD/MMC-Karte: Max. 8 GB, formatiert in FAT oder FAT32

Betriebstemperatur: 0\~40 °C

Lagertemperatur: 0\~50 °C

Abmessungen:

DVD-Player: SDV48 Serie: 212 x 167 x 40 mm

SDV49 Serie: 245 x 190 x 42 mm

Monitor: SDV48 Serie: 212 x 167 x 25 mm

SDV49 Serie: 245 x 190 x 30 mm

Gewicht:

DVD-Player: SDV48 Serie: 0,70 kg

SDV49 Serie: 0,91 kg

Monitor: SDV48 Serie: 0,35 kg

SDV49 Serie: 0,52 kg

©

©

Zerbrochener Bildschirm

Eine Flüssigkristallanzeige (LCD) ist eine mehrschichtige Komponente.

Unter der robusteren äußeren Kunststoffschicht hält das darunter liegende Glas-Sandwich die LCD-Kristalle in ihrer Position, die ihrerseits wiederum in einer Flüssigkeit eingebettet sind. Bei einem Unfall, insbesondere starkem Anstoßen mit einem spitzen Gegenstand, zerbricht das Glas. Die Kunststoffschicht hält das darunter liegende Glas jedoch zusammen, sodass keine Scherben austreten.

Dies ist ein besonderes Sicherheitsmerkmal, insbesondere für jüngere Benutzer, aber auch für die Benutzung im Fahrzeug.

Das zerbrochene Glas zeigt gewöhnlich die angestoßene Stelle, von der ebenfalls Sprünge ausgehen. Durch den Austritt der Flüssigkeit wird der Bildschirm unbrauchbar.

Symptome sind häufig dunkle runde Stellen, ein weißer Bildschirm ohne Bild und möglicherweise einige mehrfarbige Zeile. Abhängig vom Bruch kann das Fernsehbild möglicherweise noch in bestimmten Bereichen sichtbar sein, aber nicht für lange. Unterhalb der Kunststoffschicht sehen Sie möglicherweise schwarze Verfärbungen entlang der Bruchlinien.

Schäden dieser Art sind nicht durch die Herstellergarantie abgedeckt, da es sich um einen Unfallschaden handelt, nicht um einen Fertigungs- oder Materialfehler.

Nachstehend sehen Sie Beispiele für beschädigte LCD-Bildschirme.

Es können jedoch Austauschbildschirme von Ihrem NEXTBASE Kundendienst installiert werden.

Dieses Produkt ist mit einem LCD-Bildschirm mit 480 x 3 x 234 Pixeln oder 640 x 3 x 234 Pixeln ausgestattet, insgesamt 336.960 bzw. 449.280 Pixel.

Pixel können während der normalen Lebensdauer des Geräts ausfallen, ein Pixel entspricht einer Ausfallrate von 0,0003 % / 0,0002 %.

Ein Pixelausfall pro Jahr gilt als normal und fällt nicht unter die Garantie.

©

©

Problem	Lösungsvorschlag
Monitor hat keinen Ton und kein Bild.	Überprüfen Sie das AV-Verbindungskabel zwischen DVD-Player und Monitor auf korrekten Anschluss.Vergewissern Sie sich, dass der Monitor stromversorgt ist, siehe Abschnitte weiter vorn.
Zweiter Bildschirm in einem SDV48-AC / SDV49-AC System zeigt nicht das Bild vom anderen DVD-Player.	Drücken Sie DVD / IN auf der Fernbedienung, um diese Funktion zu aktivieren.
Akku wird nicht geladen. Ver	gewissern Sie sich, dass der der Hauptschalter auf OFF / CHARGE steht und dass die externe Spannungsversorgung korrekt angeschlossen ist.Vergewissern Sie sich, dass die GRÜNE / ROTE Akkuanzeige auf dem Player leuchtet. Besteht das Problem weiterhin, dann ist möglicherweise der Akku schadhaft. Wenden Sie sich an den NEXTBASE Kundendienst.
Der Player läuft mit dem Akku, aber nur für kurze Zeit.	Entladen Sie den Akku vollständig.Laden Sie den Akku über das Netzteil und stellen Sie den Schalter auf OFF / CHARGE. Warten Sie ab, bis die GRÜNE Ladeanzeige leuchtet.Der Akku ist verbraucht. Wenden Sie sich an den NEXTBASE Kundendienst.
DVD wird nicht wiedergegeben und „Falsche Region“ wird angezeigt.	Der Regionalcode der Disc entspricht nicht der Region des Players.Stellen Sie zu den Werkseinstellungen zurück, um die Region zu allen Regionen zurückzustellen. Siehe Abschnitt EINSTELLUNGEN in dieser Bedienungsanleitung unter VOREINSTELLUNGEN.
ZOOM wird auf dem Bildschirm angezeigt, sofern diese Funktion gewählt ist.	Das ist völlig normal und KEINE Fehlfunktion. Während der Zoomfunktion funktionieren SCHNELLER VORLAUF, RÜCKLAUF, VORHERIGER und NÄCHSTER nicht als Navigation aufwärts, abwärts, links und rechts durch das vergrößerte Bild. ZOOM wird angezeigt, um Sie hieran zu erinnern. Verlassen Sie die Zoomfunktion, um die Normalfunktionen SCHNELLER VORLAUF, RÜCKLAUF, VORHERIGER und NÄCHSTER wieder zur Verfügung zu haben.

SDV48_49 SERIE NB DE BEDIENUNGSANLEITUNG A2
