BEDIENUNGSANLEITUNG ZE-5.1D ZENEC

	Page
Technische Merkmale	4
Eingänge- Ausgänge	5
Funktionen der Fernbedienung	6 – 7
Lautsprecheranschluss-Diagramm	8
Stromversorgung Anschluss-Diagramm	9
A/V Anschluss-Diagramm	10
Tipps zur Einstellung / Bedienung	11 – 14
Technische Dater	27
Garantiebestimmungen	28
Technical Features	16
Inputs – Outputs	17
Remote Control Buttons	18 – 19
Speaker Connection Schematic Operation	19
Power Input Schematic	20
A/V Connection Schematic	20
Operation Guide	21 – 25
Specifi cations	26
Warranty	28

ZENEC 5.1 CHANNEL DIGITAL POWER AMPLIFIER

Herzlichen Glückwunsch!

Wir gratulieren Ihnen zum Kauf dieser 5.1 Kanal Digital-Endstufe von ZENEC.

Damit Sie die Wiedergabequalität und die Leistungsfähigkeit dieses Verstärkers voll ausschöpfen können, bitten wir Sie, sich eingehend mit den Möglichkeiten und technischen Features dieses Modelles vertraut zu machen. Lesen Sie deshalb die nachfolgenden Abschnitte sorgfältig durch und bewahren Sie diese Bedienungsanleitung für später auftauchende Fragen auf

TECHNISCHE MERKMALE

5.1-KANAL DIGITAL VERSTÄRKER MIT INTEGRIERTEM DOLY DIGITAL & DTS DEKODEI

→ Ausgangsleistung: 50Wrms x 5 & 50Wrms x 1 @ 4 Ohm (> 0.2% THD / 13.8V)
→ Integrierter Decoder für Dolby Digital 5.1 & DTS 5.1
→ Intergrierter Pro Logic Dekoder mit 2-CH Stereo / Phantom Mode / Surround Wiedergabe
→ 24Bit AD/DA Wander für höchte Tonqualitä
→ Digitale Frequenzweiche mit 24dB/Oct. Flankensteilheit für Hochpass und Tiefpass
→ Einstellbereich der Frequenzweiche: 60Hz \~ 220Hz in 10Hz Schritten
→ Digitale Regelung der Eingangsempf i ndlichkeit, einstellbar von 0.2 bis 6.0 Vrms
→ Optischer Toslink & koaxialer Cinch- Digitaleingang mit drei separat wählbaren Quellen AUX1 / AUX2 / AUX3
→ Zwei analoge stereo Cincheingänge für Input 1 / Input 2
→ Konfi guration der Audio und Video Einstellungen per Bildschirm-Men
→ Fernbedienung für Konfi guration per Bildschirm-Meni
→ IR-Auge mit Verlängerungskabel
→ Remote Ausgangsterminal für separaten SubwooferAmp

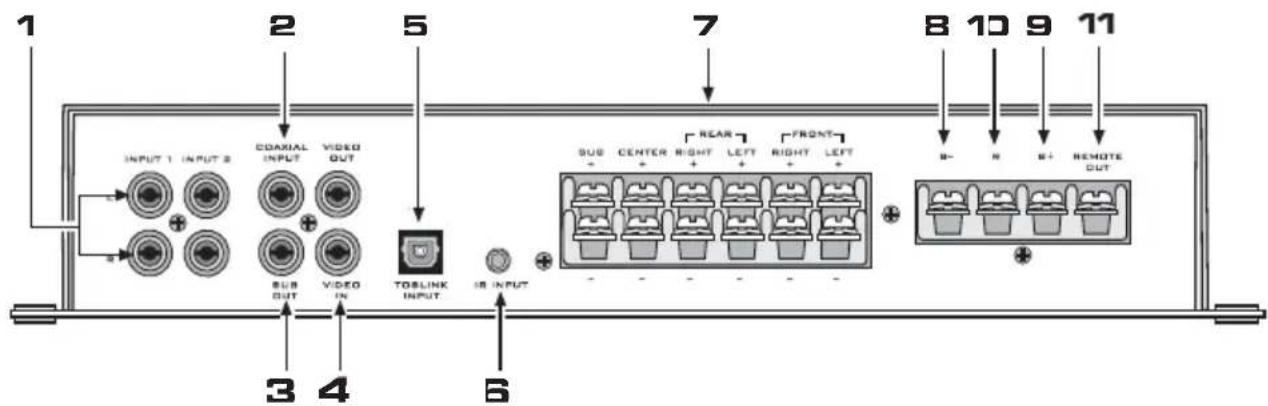

EINGÄNGE - AUSGÄNGE

1 2 5 7 8 10 9 11 INPUT 1 INPUT 2 COAMAL INPUT VIDEO OUT SUB OUT VIDEO IN TOSLINK INPUT SUB CENTER RIGHT LEFT FRONT + + + + - - - - + - - - 3 4 6 + + + - + - - - - - - + REAR RIGHT LEFT RIGHT LEFT + + + - + - - - - - - - + + - - - - - - - + + - - - - - - - + - + - - - - - - - + - + - - - - - - - + - + - - - - - - + - + - - - - - - + - + - - - - - - + - + - - - - - - + - + - - - - - - + - + - - - - - - + - + - - - - - - + - + - - - - - - + - + - - - - - - + - + - - - - - - + - + - - - - - + - + - - - - - + - + - - - - + - + - - - + - + - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + - 1 2 5 7 8 10 9 11 3 4 6

1) Cinch Eingangsbuchsen (Input 1 / Input 2 - linker und rechter Kanal). NF-Signal Eingang für den Anschluss von Line-Out Cinch-Ausgängen des Steuergerätes
2) Coaxial Input für den Anschluss eines digitalen PCB / Bitstream Ausgangs vom Steuergerät
3) Sub Out: Dient zum Anschluss eines separaten Subwoofer Amps, z.B. wenn für den Subkana (oder den / die angeschlossenen Subwoofer) mehr Leistung erwünscht ist
4) Video Out / Video In: Ein-, bzw. Augang für das Videosignal vom DVD Steuergerät. Sämtliche Einstellungen am ZE-5.1D Verstärker werden via Bildschirm-Menü ausgeführt! Ohne Videosignal Eingang zeigt der angeschlossene Monitor ein blaues Hintergrund Bild an. Auch wenn keine Bildquelle aktiv ist, können über einen angeschlossenen Monitor trotzdem alle notwendigen Einstellungen getätigt werden. Die Video Ein-/Ausgänge sind nur PAL kompatibke
5) Toslink Input: Dient zum Anschluss eines optischen digitalen Signals. Durch drücken der Taste „INPUT“ auf der Fernbedienung kann zwischen Coax- oder Toslink Digitaleingang umgeschaltet werden.
6) IR Input: 3.5mm Klinkeneingang, zum Anschluss des Verlängerungskabel vom IR-Empfänger
7) Anschlussklemmen für die Lautsprecherausgänge des Verstärkers. ACHTUNG: Keiner der Ausgänge kann gebrückt werden
8) GND Stromanschlussklemme, zum Anschluss auf Fahrzeugmasse
9) +12V Stromanschlussklemme, zum Anschluss an den Pluspol der Batterie
10) Remote Eingang, zum Anschluss an den Antenna oder Amp-Remote Ausgang des Headunits
11) Remote Out: Zum Ansteuern einer separaten Subwoofer Endstufe (welche über den Sub-Ou Cinchausgang mit NF-Signal versorgt wird).

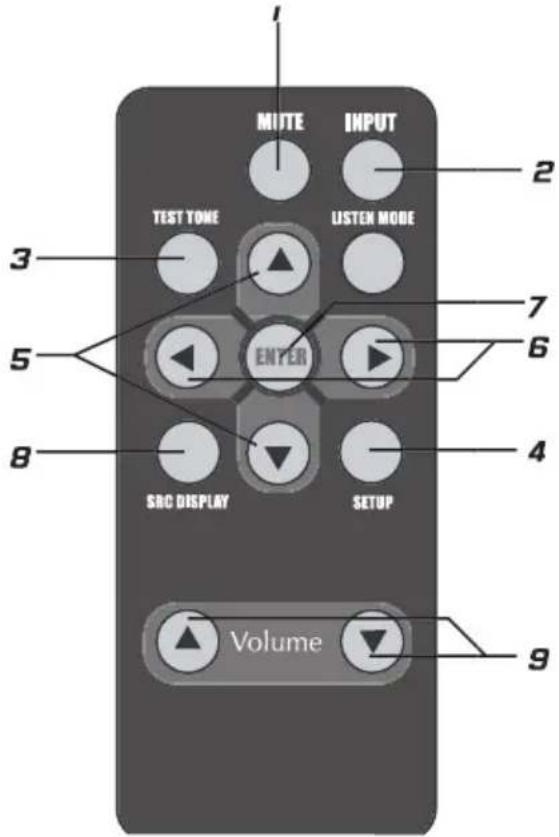

FUNKTIONEN DER FERNBEDIENUNG

MUTE INPUT TEST TONE LISTEN MODE ENTER 3 5 6 8 SRC DISPLAY SETUP Volume 9 2

1. Mute ON / OFF

Die Mute Taste dient zum stummschalten der Endstufe, d.h. durch drücken dieser Taste wird der Lautstärkepegel sofort auf 0 heruntergeregelt. Das Auschalten der Mute-Funktion erfolgt durch nochmaliges drücken der Taste Mute, oder durch betätigen der Volume ▲ oder ▼ Tasten an der Fernbedienung.

2. Eingangswahl (INPUT)

Durch drücken der INPUT Taste erfolgt eine manuelle Auswahl des Signalquellen, die an der Endstufe angeschlossen sind. Die Quellenauswahl erfolgt in der Sequenz von

Optical → Coaxial → Input1 → Input2 → zurück zu Optical

Der erste Tastendruck zeigt die gerade aktive Eingangsquelle an, welche im Anzeigemodus jederzeit auf eine ander Quelle umgeschaltet werden kann.

Wenn das einkommende optische oder coaxiale Digitalsignal fehlerhaft ist, blinkt die Anzeige. Die zuletzt eingestellte Quelle bleibt im Memory von der ZE-5.1D Endstufe gespeichert, sodass beim erneuten Einschalten des Gerätes die zuletzt gewählte Quelle geschaltet wird.

3. TESTSIGNALE (TEST TONE

Der Testsignal Modus ermöglicht das einfache Überprüfen, ob alle Lautsprecher korrekt angeschlossen wurden. Durch drücken der Taste TEST TONE auf der Fernbedienung wird auf aufeinanderfolgend auf jedem der fünf Hauptkanäle für jeweils 2 Sekunden ein weisses Rauschen ausgegeben. Die Sequenz der Wiedergabe ist wie folgt

Vorne LINKS → CENTER → Vorne RECHTS → Hinten RECHTS → Hinten LINKS

Diese Tonsequenz läuft solange, bis die Taste TEST TONE erneut gedrückt wird ACHTUNG: Auf dem Subwooferkanal wird kein Testsignal ausgegeben

4. EINSTELLUNGEN (SETUP)

Das Drücken der Taste SETUP öffnet die Bildschirmanzeige. Im Menu Modus können diverse Einstellungen vorgenommen werden und zwar wie folgt

→ Einstellung Prologic Modus
→ Dynamikbegrenzung für die Dolby Digital 5.1 Wiedergabe
→ Einstellung der Frequenzweiche und Bass-Management
→ Input 1 Level
→ Input 2 Level
→ Einstellung der Lautstärke auf den einzelnen Kanälen (Input Gain)

Durch erneutes drücken der Taste SETUP verschwindet das Menüfenster wieder. Die Taste SETUP dient auch um in das Haupt-Menü zurückzukehren, nach erfolgter Anpassung der Pegeleinstellungung für die einzelnen Kanäle

5. MENU UP / DOWN

Die Tasten Menü ◀ und Menü ▶ in der Mitte der Fernbedienung dienen zum Auf- unc Abscrollen und Auswahl der anzuwählenden Einstellung in den jeweiligen Bildschirm-Menüs

6. MENU AUSWAHL LINKS / RECHTS

Die beiden Taster ◀ und ▶ dienen zur Anwahl oder der Einstellung der Werte in den jeweiligen Menüs. Der durch drücken der Tasten angezeigte neue Wert muss nicht mit einer weiteren Eingabe bestätigt werden, sondern wird wie im Display angezeigt direkt übernommen. Drücken der Taste ◀ verkleinert den angezeigten Wert, drücken der Taste ▶ erhöht den Wert.

7. ENTER

Die ENTER Taste wird benötigt, um den Menu Modus Lautstärkeänderung im Setup-Menü anzuwählen.

8. SOURCE DISPLAY

Durch drücken der Taste SRC DISPLAY wird der gerade eingestellte Dekoder Modus für die Mehrkanal Wiedergabe angezeigt (also z.B. Pro Logic) Die Aufl istung erklärt die unterschiedlichen Modi

→ Dolby Digital – Die Signalquelle ist ein Dolbx Digital Bitstream für alle Wiedergabemod
→ Pro Logic – Das Eingangssignal ist ein PCM Signal und Pro Logic ist aktiviert, um das eingespeiste Signal entweder im Phantom oder Prologic Modus wiederzugeben
→ Dolby Surround – Das Eingangssignal entspricht Dolby Digital 2.0 und Pro Logic ist aktiviert zur Wiedergabe des Tonsignales im Phantom- oder Surround Modus
→ PCM – Das Eingangssignal ist ein PCM Datenstrom und Pro Logic ist ausgeschaltet für alle Wiedergabemodi, oder das Eingangsignal ist PCM und Pro Logic ist eingeschaltet für den stereo (2-Kanal) Modus.

9. VOLUME UP / DOWN

Diese beiden Tasten ◀ und ▼ sind zum Einstellen der Gesamtlautstärke (Master Volume Control). Wenn der Menü Modus für die Einzelanpassung der Kanal-Lautstärke ausgewählt ist, kann der Lautstärkewert nur mit den beiden Tasten ◀ und ▶ eingestellt werden.

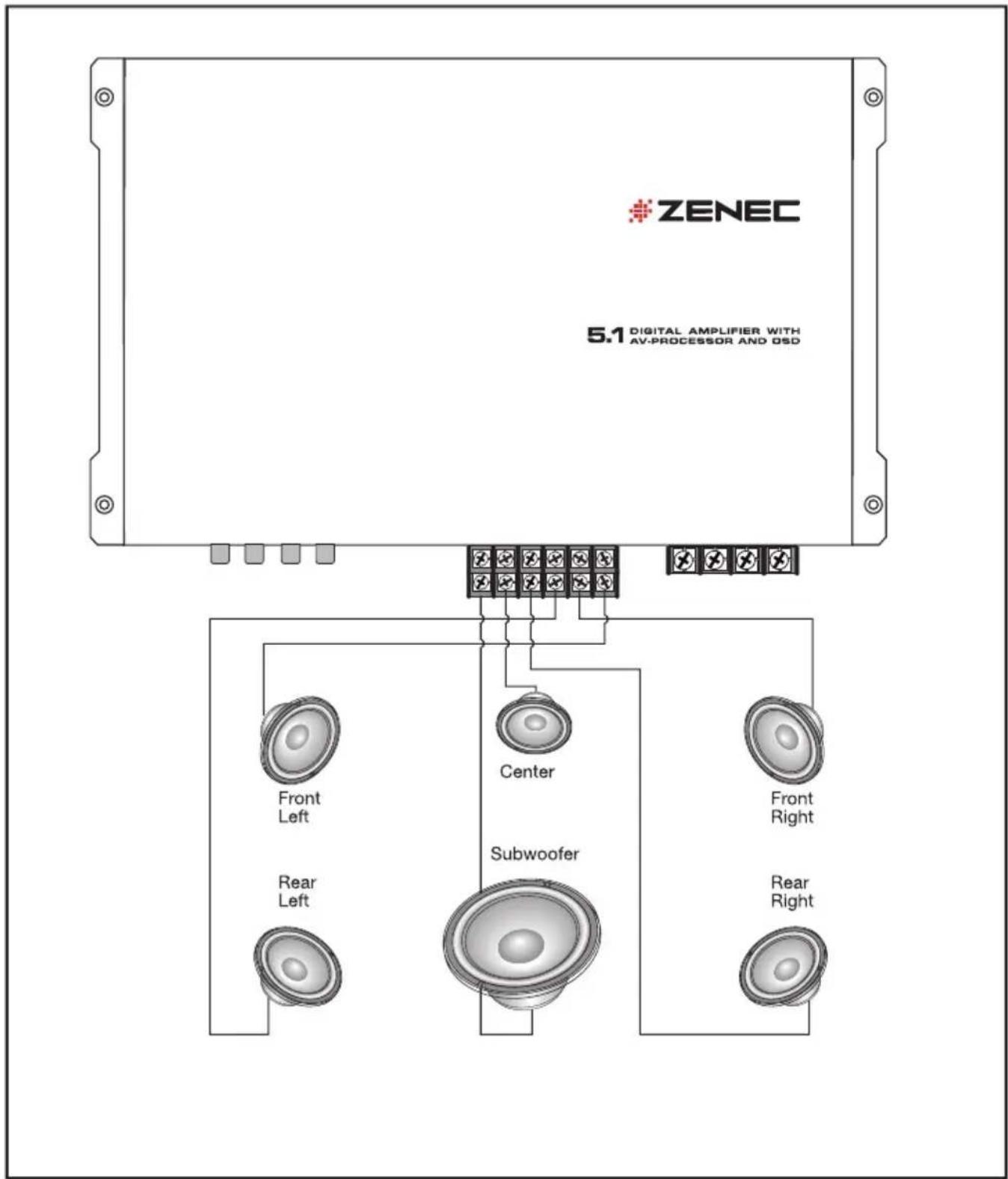

LAUTSPRECHERANSCHLUSS-DIAGRAMM

ACHTUNG: Die fünf Satellitenkanäle sind für einen Betrieb mit 4 Ohm Lautsprechersystemen ausgelegt. Der Subwooferkanal treibt Lasten von 4 bis 2 Ohm

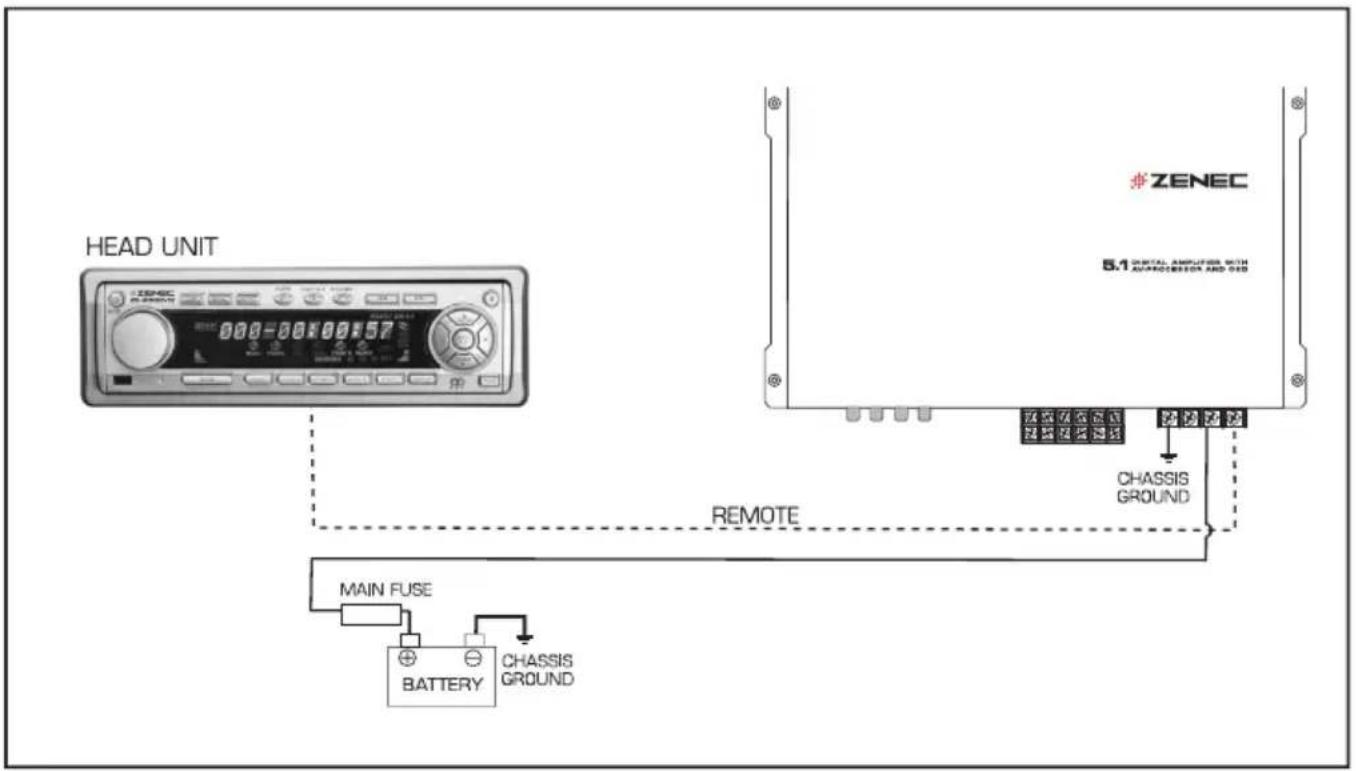

STROMVERSORGUNG ANSCHLUSS-DIAGRAMM

HINWEISE ZUR STROMVERSORGUNG / MONTAGE / EINBAUORT

Beachten Sie nachfolgende Punkte – um einen störungsfreien Betrieb sicherzustellen:

→ Die (Cinch) Kabelführung und der Massepunkt haben einen entscheidenden Einfl uss auf das störungsfreie Funktionieren Ihrer Anlage. Verlegen Sie Signalführende Kabel so weit weg von potenziellen elektrischen Strörquellen wie nur möglich!
→ Vernwenden Sie nur gutes Zubehör zur Montage von diesem Verstärker, also ausreichede Stromkabelquerschnitte, mindestens doppelt geschirmte Cinchleitungen und hochwertige Lautsprecherkabel.
→ Befestigen Sie diesen Verstärker an einem vor Feuchtigkeit und Hitze geschützten Ort
→ Stellen Sie eine ausreichende Belüftung respektive Kühlung der Endstufe sicher – der Einbau sollte nicht unter einem Teppich o.ä. erfolgen
→ Die +12V Stromversorgung muss direkt nach der Batterie mit einem Hauptsicherungshalter abgesichert werden! Verwenden Sie eine Sicherung mit mindestens 30A.

Das Hauptstromkabel muss einen Querschnitt von mindestens 10mm ^2 haben.

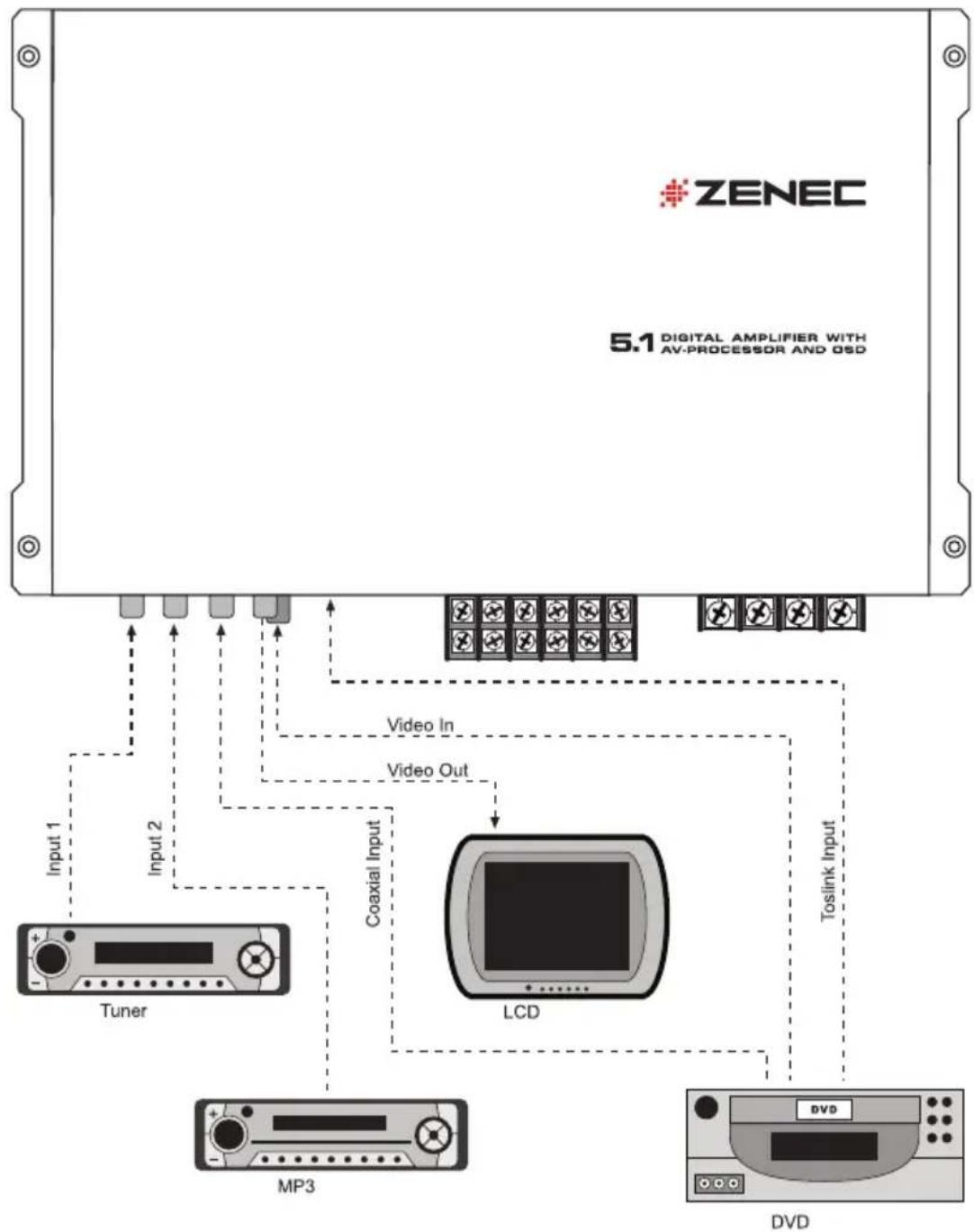

A/V Diagram

TIPPS ZUR EINSTELLUNG / BEDIENUNG

1. Eingangswahl / Quellenwahl

Um die Eingangsquelle auszuwählen: Gerät einschalten (Headunit anstellen), dann

Drücken Sie die Taste INPUT auf der Fernbedienung

Drücken Sie die Taste INPUT wiederholt, um durch die verschiedenen möglichen Eingangsquellen durchzuwählen.

2. Einstellung vom Wiedergabemodus

Das Gerät verfügt über drei unterscheidliche Wiedergabemodi

→ Surround

Dieser Wiedergabemodus empfiehlt sich für Anlagen mit einer vollen 5.1 Bestückung im Lautsprecherbereich, d.h. mit installiertem Center-Speaker

→ Phantom 4.1

Dieser Wiedergabemodus sollte gewählt werden, wenn kein Center-Lautsprecher installiert ist Der Phantom Modus ermöglicht die korrekte Wiedergabe von Dolby Digital oder Pro Logic kodierten Signalen, ohne Center-Lautsprecher – durch eine Abmischung der auf der Quelle enthaltenen Center-Signale auf die Front Lautsprecher.

→ 2-Kanal Stereo

Bei diesem Wiedergabemodus entsprechen die Front-Kanäle den Rear-Kanälen. D.h. das auf den Frontkanälen wiedergegebene Musiksignal wird für die hinteren Kanäle übernommen – UND es wird kein Centersignal im Dekoder erzeugt – ABER ein Sub-Signal wird ausgegeben.

In diesem Modus ist die Pro Logic Funktion deaktiviert.

Um einen der oben erwähnten Wiedergabemodi auszuwählen, gehen Sie wie folgt vor

Drücken Sie die Taste LISTEN MODE auf der Fernbedienung

Drücken Sie wiederholt diese Taste, um die drei Modi in aufeinanderfolgender Sequenz aufzurufen: SURROUND → PHANTOM 4.1 → 2-STEREO →

Beachten Sie bitte weiterhin: Pro Logic ist ausgeschaltet für eine Signalquelle im PCM Format (CD oder normaler Line Input). Wenn der Wiedergabe Modus auf SURROUND oder 2-STEREO gesetzt wird, hören Sie kein Sourround Sound, oder Wiedergabe auf dem Center-Lautsprecher.

Für Surround-Wiedergabe muss im Menu Pro Logic aktiviert werden, alternativ lässt sich der 2-STEREO Modus verwenden.

Das DRC Feature ermöglicht, den Lautstärkepegel von Dolby Digital 5.1 Quellen (DVD) zu limitieren. Diese Dynamik-Kompression schwächt Lautstärkespitzen ab, damit z.B. Explosionen, oder andere sehr laut abgemischte Sequenzen auf einer DVD in Ihrer Maximallautstärke zu begrenzen, die sonst unangenehm laut sind, oder gar die angeschlossene weitere Peripherie (Lautsprecher etc) an die mechanische Grenze bringen würde. Die DRC Funktion unterstützt gegenwärtig nur DD 5.1 kodierte Quellen (und ist für DTS nicht verwendbar), die normale Musikwiedergabe wird durch diese Funktion nicht beinfl usst

DRC kann wie folgt ein- oder ausgeschaltet werden:

Drücken Sie die Taste SETUF

Bewegen Sie den blinkenden Pfeil auf DRC, durch drücken der Tasten MENU UP oder MENU DOWN (▲ und ▼).

Wählen Sie ON oder OFF durch drücken der Tasten Menl ◀ oder Menu ▶.

Um ins Menu zurückzukehren, drücken Sie die SETUP Taste erneut

4. Pro Logic ON / OFF

Diese Funktion ermöglicht die Wiedergabe von normalen 2-Kanal stereo Quellen im Surround Sound über mehrere Lautsprecher. Wenn Pro Logic nicht aktiv ist, wird ein Quellensignal in stereo einfach an die Front-Lautsprecher durchgeschlauft. Die Pro Logic Funktion wird durch die Einstellung 2-CH STEREO automatisch deaktiviert (siehe Punkt 2. Einstellungen, auf Seite 11)!

Um Pro Logic zu aktivieren, gehen Sie wie folgt vor:

Drücken Sie die Taste SETUP

Bewegen Sie den blinkenden Pfeil auf PRO LOGIC, durch drücken der Tasten MENU UP oder MENU DOWN (▲ und ▼).

Wählen Sie Pro Logic ON oder OFF durch drücken der Tasten Menu ◀ oder Menu ▶.

Um ins Menu zurückzukehren, drücken Sie die SETUP Taste erneut

5. Einstellung der Frequenzweiche

Der Subwoofer Kanal ist tiefpassgefiltert, die fünf Satellitenkanäle sind entsprechend hochpassgefiltert. Die Trennfrequenz für Hoch- und Tiefpass sind gekoppelt und werden daher zusammen eingestellt. Die Trennfrequenz kann zwischen 60Hz bis 220Hz in 10Hz Schritten frei gewählt werden.

Um die Trennfrequenz einzustellen zu aktivieren, gehen Sie wie folgt vor

Drücken Sie die Taste SETUP

Bewegen Sie den blinkenden Pfeil auf CROSSOVER, durch drücken der Tasten MENU UP oder MENU DOWN (▲ und ▼).

Durch drücken der Tasten MENU UP oder MENU DOWN (▲ und ▼) lässt sich der Frequenzwert einstellen. Ein Tastendruck entspricht 10Hz, der neu eingestellte Wert wird ohne weitere Bestätigung direkt übernommen.

Um ins Menu zurückzukehren, drücken Sie die SETUP Taste erneut

6. Einstellung der Eingangsempfi ndlichkei

Jeder Kanal kann in einem Bereich von +10dB bis -10dB angepasst werden, jeweils in 1dB Schritten.

Um die Empfindlichkeits-Einstellung zu aktivieren, und die Pegelwerte abzugleichen, gehen Sie wie folgt vor:

Um Pro Logic zu aktivieren, gehen Sie wie folgt vor:

Drücken Sie die Taste SETUP

Bewegen Sie den blinkenden Pfeil auf CHANNEL LEVEL, durch drücken der Tasten MENU UP oder MENU DOWN (▲ und ▼).

Drücken Sie die Taste ENTER auf der Ferbedienung. Das Fenster für die Pegelanpassung geht auf.

Bewegen Sie den blinkenden Pfeil auf den Kanal der angepasst werden soll, durch drücken der Tasten Menu ◀ oder Menu ▶.

Um den Eingangspegel des gewählten Kanals anzupassen, drücken Sie die Tasten MENU UP oder MENU DOWN (▲ und ▼).

Um das Menu Pegeleinstellung zu verlassen, drücken Sie die SETUP Taste – und um das SETU Menü ganz zu verlassen drücken Sie die Taste SETUP nochmals

7. Test Tone On / Of

Um den Testsignal Modus sinnvoll zu nutzen, muss der Master Volume Level ziemlich laut eingestellt werden (das Testsignal ist recht leise)

Um den TEST TONE Modus zu aktivieren, gehen Sie wie folgt vor

Drücken Sie die Taste TEST TONE auf der Fernbedienung. Die Wiedergabe der Tonsignal Sequenz beginnt nun in folgender Reihenfolge

Vorne LINKS → CENTER → Vorne RECHTS → Hinten RECHTS → Hinten LINKS

Achtung: Während der Wiedergabe der Testsignale sind alle anderen Tasten blockier

Um den Testton-Modus zu verlassen, drücken Sie nochmals die Taste TEST TONE auf der Fernbedienung.

Anmerkung: Es erfolgt keine Ausgabe eines Test Tons auf dem Subwoofer-Kana

8. Master Volume Up / Dowr

Die Einstellung vom Master Volume beeinflusst den Ausgnagspegel aller Känale gleichzeitig. Die Einstellung erfolgt im oberen Lautstärkebereich mit 1dB Schritten – für den mittleren Bereich in 2dB Schritten, und 3dB bis 5dB Schritten im sehr leisen Bereich.

Wenn der Master Volume Pegel ganz auf Null gefahren wird, werden die Ausgänge der Endstufe stummgeschaltet.

9. Mute On / Off

Diese Funktion ermöglicht die Stummschaltung des Dekoderausgangs. Wenn Mute aktiviert ist, wird dies auf dem angeschlossenen Monitor angezeigt. Um die Mute Funktion zu deaktivieren, drücken Sie erneut die Taste Mute. Ein drücken der Tastei ▲ oder ▲ vom Master Volume Leve deaktiviert die Mute Funktion auch.

10. On-Screen Menu / Bildschirm Anzeige

Für alle Einstellungen, wie z.B. Pro Logic, Trennfrequenz der Frequenzweiche etc. benötigen Sie die Unterstützung durch das On-Screen Menü – das auf dem angeschlossenen Monitor angezeigt wird. Ein Druck auf die Taste SETUP an der Fernbedienung zeigt folgende Auswahl-Liste ar

→ PRO LOGIC ON/OFF
→ DRC ON/OFF
→ CROSSOVER XXXHz (einstellbar von 60Hz – 220Hz in 10dB Schritten)
→ INPUT LEVEL1 XV (einstellbar von 0.2 bis 6.0Vrms)
→ INPUT LEVEL2 XV (einstellbar 0.2 bis 6.0Vrms)
→ CHANNEL LEVEL

Hoch- und runterfahren der (Auswahl)Pfeile auf der linken Seite im On-Screen Menü wird durch das Drücken der Tasten MENU UP / DOWN ▲ und ▼ ) bewerkstelligt. Die gerade aktive Position einer Menueauswahl wird durch das blinken des Pfeiles angezeigt. Die Anpassung einer Auswahl (EIN / AUS) geschieht mit den Tasten Menü ◀ oder ▶.

Die Taste SETUP aktiviert oder deaktiviert das Bildschirm Menü.

11. Eingangspegel Menü

Das Eingangspegel Menü ist ein Unter-Menü im Haupt-Menü. Um dieses Untermenü anzuwählen, bewegen Sie den Pfeil auf CHANNEL LEVEL und drücken die ENTER Taste. Durch das Bestätigen der Tasten MENL ▲ oder ▼ kann im nachfolgenden Untermenü der gewünschte Kanal zur Pegelanpassung angewählt werden:

→ FRONT LEFT XX dB*
→ FRONT RIGHT XX dB*
→ CENTER XX dB*
→ REAR LEFT XX dB*
→ REAR RIGHT XX dB*
→ WOOFER XX dB*
*(-10dB bis +10dB in 1dB Schritten)

12. Fade-In und Out der Lautstärke

Das automatische herunterfahren der Wiedergabelautstärke ist bei nachfolgenden Vorgängen zu beobachten:

→ Einstellung vom Wiedergabemodus
→ Umschaltung der Eingangsquelle
→ Auschalten vom Lautsprecher Testsigna

In der Umschaltphase, blinkt die Anzeige im Display und es kann keine andere Funktion gewählt oder bedient werden! Sobald das Blinken aufhört, reagiert das System wieder auf Kommandos der Fernbedienung.

13. Fehlerquellen der digitalen Signalübetragung

Der ZE-5.1D ermöglicht eine digitale Signalübertagung vom angeschlossenen Steuergerät zur Endstufe – dies kann durch ein digitales Coaxkabel (Cinch) oder eine optische Glasfiberleitung mit Toslink Steckern erfolgen. Beachten Sie bitte, dass für eine digitale Coax-Cinchleitung unbedingt ein Kabel mit 75 Ohm Wellenwiderstand zum Einsatz kommt.

Die beiden Digitaleingänge erkennen eine korrekt (oder auch falsch!) angeschlossene Quelle und bestätigen dies wie folgt: Durch drücken der Taste INPUT auf der Fernbedienung wird für 7 Sekunden die gerade durchgeschaltete und aktive Eingangsquelle an der Endstufe angezeigt.

Bei korrekter Synchronisation der eingespeisten Digitalsignales, hört das Blinken in der Anzeige nach drücken der INPUT Taste nach ca. 2 Sekunden auf. Wenn aus irgendeinem Grund das Digitalsignal nicht korrekt erkannt wird, blinkt die Anzeige weiter.

Die oben genannten Aussagen gelten nur für digitale Eingangsignale – und nicht für die beiden analogen Eingänge INPUT 1 und INPUT 2.

14. Schutzschaltung & Störungsanzeige

Der Verstärker erkennt nachfolgend gelistete Fehler und Betriebszustände

→ Kurzschluss und Überstrom (zu tiefe Impedanz der angeschlossenen Lautsprecher)
→ Spannungs-Unterversorgung
→ Übertemperatur

Bei einer Spannungs-Unterversorgung – d.h. Spannung an den Power Terminals < als 9.5V – schaltet die Endstufe ab. Für diesen Betriebszustand gibt es keine Anzeige

Für weitere fehlerhafte Betriebszustände schaltet die Endstufe in einen Selftest Modus, der nach 10 Milisekunden abgeschlossen ist. In so einem Fall wird die Wiedergabe Lautstärke runtergefahren. Erkennt die Endstufe in Selftest einen Fehler, zeigt das Display AMP PROTECT AN – und der Verstärker schaltet das interne Netzteil ganz ab. Das Bildschirm Menü zeigt ca. 2 Minuten lang AMP PROTECT, während dieser Zeitspanne lässt sich der Verstärker nicht bedienen und akzeptiert auch keine Kommandos von der Fernbedienung.

ZENEC 5.1 CHANNEL DIGITAL POWER AMPLIFIER

Congratulations!

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich zum Kauf dieses Produktes von ZENEC entschlossen haben. Wir bitten Sie, die Originalverpackung aufzuheben, z.B. für den Transport bei einem Garantiefal Wenn Sie Garantie-Leistungen für dieses ZENEC Produkt beanspruchen, wenden Sie sich bitte direkt an den Händler, bei dem das Gerät gekauft wurde

Dieses ZENEC Produkt ist durch eine Werksgarantie von 2 Jahren ab Kaufdatum im Fachhande gegen Material- oder Herstellungsfehler geschützt.

Garantie-Einschränkungen

Nicht unter Garantie fallen Schäden infolge von:

1. unsachgemässem Einbau oder inkorrektem Audio- oder Stromanschluss.
2. Einwirkung von übermässiger Feuchtigkeit, Flüssigkeit, Hitze, Sonneneinstrahlung oder starker Verschmutzung.
3. mechanischer Beschädigung durch Unfall, Fall oder Stoss; Schäden durch nicht autorisierte Reparaturversuche und/oder Modifikationen.

Die Garantie dieses Produkts bleibt in jedem Fall auf die Reparatur bzw. den Ersatz (Entscheidung beim Hersteller) des ZENEC Produktes beschränkt. Transportschäden und die Kosten des Rücktransportes sind durch diese Garantie nicht abgedeckt. Jeder über diese Garantie-Erklärung hinausgehende Anspruch und Haftung für direkte / indirekte Folgeschäden werden ausdrücklich abgelehnt. Garantie-Ansprüche können nur mit einer korrekt und vollständig ausgefüllten Garantie-Karte und dem Original-Kaufbeleg geltend gemacht werden.

ZENEC Model: ZE-5.1D

Serial Number:
