Produkttyp	Bohrlehre für verdeckte Holzverschraubungen
Modell	IAN 322470
Marke	POWERFIX
Bestimmungsgemäße Verwendung	Herstellen von Eck-, Flächen-, T- und Gehrungsverbindungen an Holzwerkstücken
Lieferumfang	1 Bohrlehre, 1 HSS-Stufenbohrer (9,5 mm, 180 mm), 1 Tiefenstop (9,5 mm), 1 Innensechskantschlüssel SW3, 1 Bitaufsatz (150 mm), 1 Zwinge, 40 Holzschrauben (verschiedene Längen), 10 Schraubenkopfabdeckungen, Bedienungsanleitung
Material Bohrlehre	Kunststoff, Metall (Stahl)
Stufenbohrer	HSS, ∅ 9,5 mm, Länge 180 mm
Holzstärke messbar	12–38+ mm
Einstellbare Holzstärken	12, 19, 27, 38 mm
Bohrtiefe einstellbar	Ja, mittels Tiefenstop
Schrauben	40 Stück: ∅ 4 mm × 25/30/40/60 mm
Schraubenkopfabdeckungen	10 Stück, getrocknetes Buchenholz
Benötigte Werkzeuge (nicht im Lieferumfang)	Bohrmaschine / Akku-Bohrschrauber, zusätzliche Zwinge
Sicherheitshinweise	Gehörschutz, Staubmaske, Schutzbrille tragen; nur Rechtslauf; Schlagbohrung aus; Holzwerkstück festspannen
Reinigung	Mit weicher, trockener Bürste und trockenem Tuch; keine aggressiven Reinigungsmittel
Aufbewahrung	Im Originalbehälter, geschützt vor äußeren Einwirkungen
Entsorgung	Über zugelassenen Entsorgungsbetrieb oder kommunale Einrichtung; Verpackung umweltgerecht trennen
Service Deutschland	Tel.: [phone] (kostenfrei), E-Mail: [e-mail]
Service Österreich	Tel.: [phone] (0,15 EUR/Min.), E-Mail: [e-mail]
Service Schweiz	Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.), E-Mail: [e-mail]
Importeur	Kompernaß Handels GmbH, Burgstraße 21, 44867 Bochum, Deutschland

Häufig gestellte Fragen - IAN 322470 POWERFIX

Wie messe ich die Holzstärke mit der Bohrlehre?

Drücken Sie den Anschlag der Bohrlehre nach unten und legen Sie die Bohrlehre am Holzwerkstück an. Lesen Sie die Holzstärke direkt ab.

Wie stelle ich die Bohrtiefe ein?

Schieben Sie den Anschlag nach oben, legen Sie die Bohrlehre auf eine flache Oberfläche, setzen Sie den Stufenbohrer ohne Abstand an der Seite mit dem Symbol an und schieben Sie den Tiefenstop bis zur Kante der Bohrlehre. Festziehen mit dem Innensechskantschlüssel.

Welche Schraubenlänge für welche Holzstärke?

Bei Holzstärke ≥12 mm: 25 mm; ≥19 mm: 30 mm; ≥27 mm: 40 mm; ≥38 mm: 60 mm. Bei vormontierten Werkstücken 5 mm länger wählen.

Kann ich das Produkt für Gehrungsverbindungen verwenden?

Ja, gehen Sie wie bei anderen Verbindungen vor (Holzstärke messen, Bohrtiefe einstellen, Bohrlehre wie abgebildet anlegen, bohren und verschrauben).

Welche Schutzausrüstung muss ich tragen?

Tragen Sie immer Gehörschutz, Atem-/Staubschutzmaske und Schutzbrille. Beachten Sie auch die Sicherheitshinweise Ihrer Bohrmaschine.

Wie reinige ich die Bohrlehre?

Entfernen Sie vor der Reinigung den Stufenbohrer oder Bitaufsatz aus der Bohrmaschine. Verwenden Sie eine weiche, trockene Bürste und ein trockenes Tuch. Keine aggressiven oder scheuernden Reinigungsmittel.

Wie bewahre ich das Produkt am besten auf?

Lagern Sie alle Teile im Originalbehälter, um sie vor äußeren Einwirkungen zu schützen.

Was tun, wenn der Stufenbohrer bricht?

Kontrollieren Sie das Produkt vor jedem Gebrauch. Bei Schäden darf es nicht mehr verwendet werden. Wenden Sie sich an den Service (siehe Bedienungsanleitung) für Ersatzteile.

Kann ich das Produkt auch für bereits montierte Möbel verwenden?

Ja, das Produkt ist für vormontierte Holzwerkstücke geeignet. Beachten Sie die Hinweise in der Anleitung (Abb. G): Schieben Sie den Anschlag nach oben und fixieren Sie die Bohrlehre mit der Zwinge.

Wo finde ich die Service-Telefonnummer?

Für Deutschland: 0800 5435 111 (kostenfrei), Österreich: 0820 201 222 (0,15 EUR/Min.), Schweiz: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.). E-Mail: [e-mail] / .at / .ch.

BEDIENUNGSANLEITUNG IAN 322470 POWERFIX

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

HU	Használati	utasítás	Oldal
SI	Navodila za uporabo Stran 11
CZ	Návod k obsluze Strana 21
SK	Návod na obsluhu Strana 31
DE/AT/CH Bedienungsanleitung Seite 41

Informationen zu dieser Bedienungsanleitung ..... 4 2

Bestimmungsgemäße Verwendung 42

Sicherheit 42

Lieferumfang 44

Verwendung 45

Holzstärke messen (Abb. A) 45

Holzstärke einstellen (Abb. B) 45

Bohrtiefe einstellen (Abb. C) 46

Loch bohren (Abb. D) 46

Eck-, Flächen- und T-Verbindungen herstellen (Abb. E) ..... 4 7

Gehrungsverbindungen herstellen (Abb. F) 47

Vormontierte Holzwerkstücke bearbeiten (Abb. G) ..... 4 8

Reinigung 48

Aufbewahrung 49

Entsorgung 49

Service 50

Importeur 50

Einführung

Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient ausschließlich dem Herstellen von verdeckten Holzverschraubungen. Sie können mit dem Produkt Eckverbindungen, Flächenverbindungen, T-Verbindungen und Gehrungsverbindungen herstellen. Außerdem ist das Produkt für bereits montierte Holzwerkstücke geeignet. Die gewerbliche oder industrielle Verwendung ist nicht zulässig. Für nicht bestimmungsgemäße Verwendung wird nicht gehaftet. Für Schäden, die von missbräuchlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unautorisierter Modifikation herrühren, wird ebenfalls keine Haftung übernommen. Das Risiko trägt allein der Benutzer.

Sicherheit

Kontrollieren Sie das Produkt vor jedem Gebrauch auf einwandfreien Zustand. Sollten Schäden festgestellt werden, darf das Produkt nicht mehr verwendet werden.
Gestatten Sie Kindern die Benutzung des Produktes nur unter Aufsicht. Kinder können mögliche Gefahren nicht immer richtig erkennen. Das Produkt ist kein Spielzeug.

■ Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder an einem Mangel an Erfahrung und/oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Produkt zu benutzen ist.

Im Lieferumfang befinden sich verschluckbare Kleinteile. Wurde ein Teil verschluckt, konsultieren Sie sofort einen Arzt.

Benutzen Sie Schutzausrüstung.

Tragen Sie zur eigenen Sicherheit immer einen Gehörschutz, eine Atem-/Staubschutzmaske und eine Schutzbrille.

Beachten Sie beim Umgang mit dem Produkt auch die Bedienungsanleitung der Bohrmaschine bzw. des Akku-Bohrschraubers.

■ Ziehen Sie den Netzstecker, bevor Sie Teile montieren oder wechseln.

Alle Teile müssen sachgerecht vor der Verwendung montiert sein, ansonsten besteht Verletzungsgefahr!

■ Betreiben Sie die Bohrmaschine bzw. den Akku-Bohrschrauber nur im Rechtslauf. Der Schlagbohrbetrieb muss ausgeschaltet sein.

■ Entfernen Sie niemals vorhandene Schutzvorrichtungen.

Spannen Sie das zu bearbeitende Holzwerkstück fest.

Achten Sie darauf, dass Sie selbst und das zu bearbeitende Holzwerkstück einen sicheren Stand haben.

■ Rostverfärbungen oder andere Anzeichen von chemischer oder mechanischer Veränderung an den Teilen können vorzeitiges Versagen der Teile verursachen.

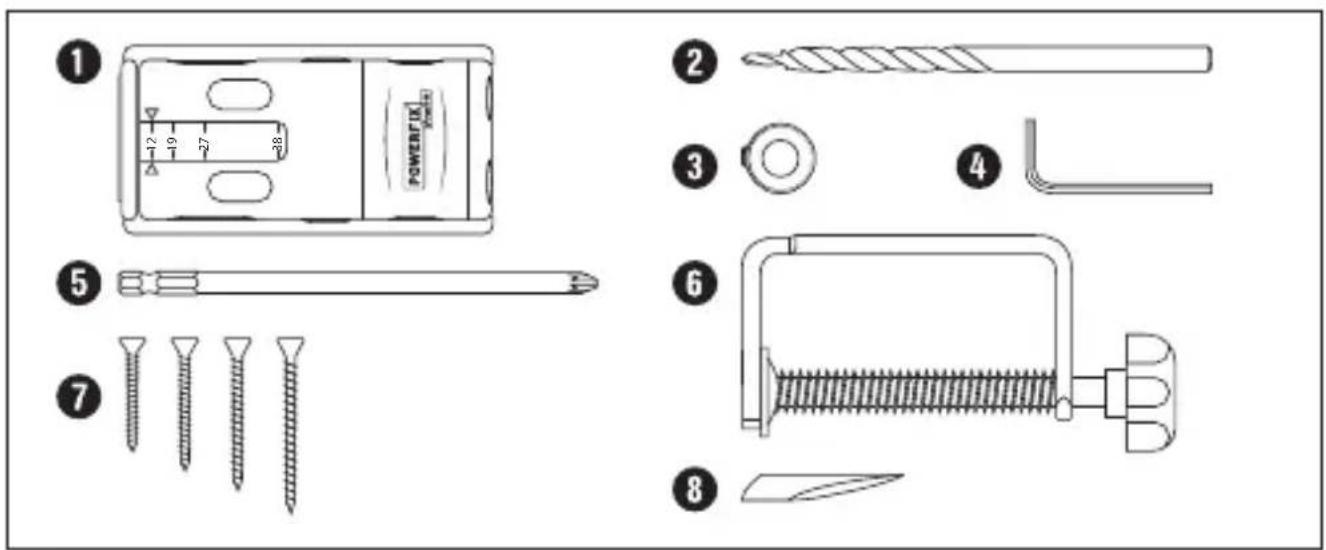

Lieferumfang

1 × Bohrlehre
2 1 × HSS-Stufenbohrer ∅ 9,5 mm (Länge: 180 mm)
3 1 × Tiefenstop ∅ 9,5 mm
4 1 × Innensechskantschlüssel SW 3
5 1 × Bitaufsatz (Länge: 150 mm)
6 1 × Zwinge
7 40 × Holzschrauben:

10 × Holzschrauben ∅ 4 mm × 25 mm

10 × Holzschrauben ∅ 4 mm × 30 mm

10 × Holzschrauben ∅ 4 mm × 40 mm

10 × Holzschrauben ∅ 4 mm × 60 mm

8 10 × Schraubenkopfabdeckungen (getrocknetes Buchenholz) Diese Bedienungsanleitung

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.

Verwendung

HINWEIS

▶ Sie benötigen zusätzlich zum Lieferumfang eine Bohrmaschine bzw. einen Akku-Bohrschrauber und eine zusätzliche Zwinge, um das Produkt zu verwenden.

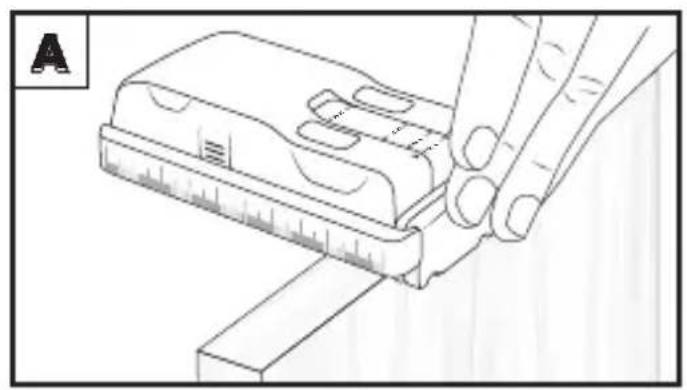

Holzstärke messen (Abb. A)

- Drücken Sie den Anschlag der Bohrlehr ^1 nach unten.

♦ Legen Sie die Bohrlehr am Holzwerkstück an und lesen die Holzstärke ab.

Holzstärke einstellen (Abb. B)

♦ Stellen Sie die gemessene Holzstärke anhand der folgenden Tabelle an der Bohrlehre 1 in.

Holzstärke Einstellung
12-18 mm 12
19-26 mm 19
27-37 mm 27
≥ 38 mm 38

- Halten Sie die Knöpfe gedrückt und verschieben die Bohrlehr①, bis die gewünschte Einstellung erreicht ist.

Lassen Sie die Knöpfe los, wenn die Bohrlehre ① eingerastet ist.

Bohrtiefe einstellen (Abb. C)

♦ Schieben Sie den Anschlag der Bohrlehre ① nach oben und legen die Bohrlehre ① auf eine flache Oberfläche.
♦ Legen Sie den Stufenbohre ^2 ohne Abstand an der Seite mit dem Stufenbohrer-Symbol der Bohrlehre an. Dabei müssen Sie die Spitze des Stufenbohrers an die Spitze des Stufenboher-Symbols anlegen.
♦ Schieben Sie den Tiefenstop ^3 auf den Stufenbohrer ^2 bis zur Kante der Bohrlehre ^1
Schrauben Sie den Tiefenstop ③ mit dem Innensechskantschlüssel ④ fest.

Loch bohren (Abb. D)

HINWEIS

Bohren Sie für einen stabilen Halt zwei Holzschraube ^7 in jede Verbindung.

• Spannen Sie den Stufenbohre ^2 mit aufgeschraubtem Tiefenstop ^3 in eine Bohrmaschine bzw. einen Akku-Bohrschrauber ein.
• Drücken Sie den Anschlag der Bohrlehr ^1 nach unten.
  ♦ Legen Sie den Anschlag der Bohrlehre 1 ans Holzwerkstück an.

Fixieren Sie die Bohrlehre ① und das Holzwerkstück mit der Zwinge ⑥.
Bohren Sie in das Holzwerkstück bis zum Tiefenstop.

Eck-, Flächen- und T-Verbindungen herstellen (Abb. E)

♦ Fixieren Sie beim herstellen der abgebildeten Verbindungen die Holzwerkstücke mit einer Zwinge (nicht im Lieferumfang enthalten).

HINWEIS

Achten Sie darauf, dass Sie die Holzwerkstücke passgenau und fest fixieren.

Wählen Sie die passenden Holzschraube anhand der folgenden Tabelle aus.

Holzstärke Holzschraubengröße

≥ 12 mm ∅ 4 mm × 25 mm

≥ 19 mm ∅ 4 mm × 30 mm

≥ 27 mm ∅ 4 mm × 40 mm

≥ 38 mm ∅ 4 mm × 60 mm

♦ Schrauben Sie mit dem Bitaufsatz 5 die ausgewählten Holzschrauben 7 ein.

Gehrungsverbindungen herstellen (Abb. F)

♦ Gehen Sie wie bei den vorangegangenen Verbindungen vor (siehe Abb. A–C). Messen Sie die Holzstärke und stellen Sie die Bohrtiefe ein.

Legen Sie die Bohrlehre ^1 wie in der Abbildung gezeigt an.

Bohren Sie Löcher wie im Kapitel „Loch bohren (Abb. D)“ beschrieben.

♦ Verbinden Sie die Holzwerkstücke wie im Kapitel „Eck-, Flächen- und T-Verbindungen herstellen (Abb. E)“ beschrieben.

Vormontierte Holzwerkstücke bearbeiten (Abb. G)

♦ Stellen Sie die Bohrtiefe ein (siehe Abbildungen A bis C).
♦ Schieben Sie den Anschlag der Bohrlehre 1 nach oben.
♦ Fixieren Sie die Bohrlehr ^1 und das Holzwerkstück mit der Zwinge ^6
♦ Wählen Sie die passenden Holzschraube⑦ entsprechend der Tabelle aus.

HINWEIS

Die Holzschraube 7 müssen 5 mm länger gewählt werden, da das Maß des 5 mm breiten eingeschobenen Anschlags hinzuge-rechnet werden muss.

♦ Schrauben Sie mit dem Bitaufsatz 5 die ausgewählten Holzschrauben 7 nach dem Bohren ein.

♦ Verleimen Sie die Bohrlöcher und stecken die Schraubenkopfabdeckungen 8inein.

Reinigung

△WARNUNG

Entfernen Sie vor der Reinigung den Stufenbohrer 2 oder den Bitaufsatz 5 aus der Bohrmaschine bzw. dem Akku-Bohrschrauber.
▶ Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, da diese die Oberfläche des Produkts angreifen können.
♦ Verwenden Sie eine weiche und trockene Bürste, um den Bohrstaub vom Produkt zu entfernen.
♦ Reinigen Sie das Produkt zusätzlich mit einem trockenen Tuch.

Aufbewahrung

Alle Teile müssen in dem Behälter, in dem sie ausgeliefert wurden, gelagert werden, sodass sie gegen äußere Einwirkungen geschützt sind.

Entsorgung

Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenen- falls gesondert. Die Verpackungsmaterialien sind gekenn- zeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1 - 7: Kunststoffe,
20-22: Papier und Pappe,
80-98: Verbundstoffe.

Service

DE ServiceDeutschland

Tel.: [phone]

(kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 322470_1901
