BEDIENUNGSANLEITUNG IAN 274285 Livarno Lux

Bedienungs- und Sicherheitshinweise

IAN 113901

PL SI

CZ SK

GB

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 41

Instrukcja

Uvod

Predvidena uporaba.... Stran 20

Opis delov.... Stran 20

Garancijski list

ATLANTA ELECTRONICS GMBH GERNOTSTR. 18 44319 DORTMUND GERMANY

SI

∅ +386/1-8888518

Garancijski list

Úvod

Einleitung

Bestimmungsgemäße Verwendung......Seite 42

Teilebeschreibung......Seite 42

Technische Daten......Seite 42

Lieferumfang......Seite 42

Sicherheitshinweise......Seite 42

Vorbereitung

Benötigtes Werkzeug .......Seite 44

Vor der Installation......Seite 44

Montage......Seite 44

Inbetriebnahme

Bewegungsmelder ausrichten....Seite 45

Automatik-Betrieb......Seite 45

Reinigung und Pflege......Seite 46

Entsorgung......Seite 46

Garantie und Service

Garantieerklärung......Seite 47

Serviceadresse ......Seite 47

Konformitätserklärung......Seite 47

LED-Strahler 30 W

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieser Strahler ist für den Betrieb im Innen- und Außenbereich geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Verwenden Sie die Leuchte nicht im Wasser. Lassen Sie die Installation ausschließlich durch eine autorisierte Elektrofachkraft durchführen. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und führt zur Beschädigung. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

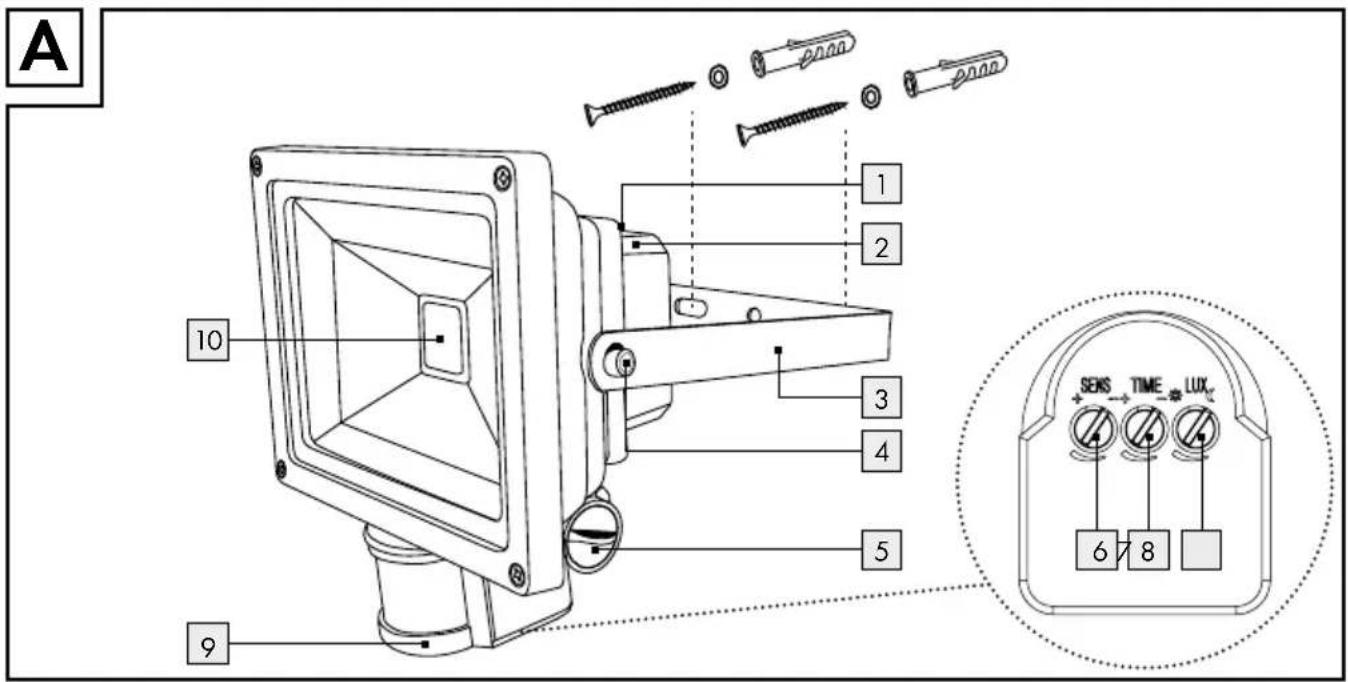

Teilebeschreibung

1 Schraube (Kabelanschlusskasten)
2 Kabelanschlusskasten
3 Wandhalterung
4 Einstellschraube (Montagebügel)
5 Feststellschraube (Bewegungsmelder)
6 Drehregler SENS (Empfindlichkeit)
7 Drehregler TIME (Einschaltdauer)
8 Drehregler LUX (Lichtempfindlichkeit)
9 Bewegungsmelder
10 Leuchtmittel

11 Braunes Kabel
12 Grünes und gelbes Kabel
13 Blaues Kabel
14 Trafo (nicht berühren!)
15 Kabelhalterung

• Technische Daten

Nennspannung: 100-240V\~, 50/60Hz

Nennleistung: ca. 32,5 W

Leistungsfaktor: > 0,9

Schutzklasse: 1/

Schutzart: IP 44 (spritzwassergeschützt)

Erfassungswinkel: ca. 180°

Lichtstrom: ca. 2000 Lumen

Farbtemperatur: ca. 5000 Kelvin

Maße: 22,4 × 25,3 × 11,5 cm

Gewicht: 1460g

Modellnr.: LSL 30 A1

Lieferumfang

1 LED-Strahler
2 Schrauben ST6 (für Wandbefestigung)
2 Unterlegscheiben (16 x 8,4 x 1,6 mm)
2 Dübel (für Wandbefestigung)
1 Bedienungsanleitung

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KIN-

DER! Lassen Sie Kinder niemals un-

beaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

LEBENSGEFAHR! Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Zum Lieferumfang gehört eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Verschlucken oder Inhalieren lebensgefährlich sein.

den Sie die Leuchte nicht in explosions- gefährdeter Umgebung, in der sich

brennbare Dämpfe, Gase oder Stäube befinden.

Setzen Sie die Leuchte keiner direkten Sonneneinstrahlung, Regen, Schnee oder Eis aus. Andernfalls kann es zu Beschädigungen des Produkts kommen.

Die Leuchte kann auf allen normal entflammbaren Oberflächen montiert werden.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführen.

Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.

Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft.

Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.

Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung).

Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (100-240V\~).

Stellen Sie sicher, dass bei der Montage keine Leitungen beschädigt werden.

Vermeiden Sie Brand- und Verletzungsgefahr

VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leuchtmittel und die Frontscheibe auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln und / oder defekter Frontscheibe. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.

STROMSCHLAGGEFAHR! GEFAHR EINES SACHSCHADENS! VERLETZUNGSGE-

FAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren.

⚠️ VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze.

BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 1 m zu angestrahlten Ma-

terialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Zerbrochenes Glas ist vor einer weiteren Benutzung der Leuchte zu ersetzen.

Die Leuchtmittel können nicht ausgetauscht werden.

Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen.

Stellen Sie sicher, dass die Leuchte ausgeschaltet und mindestens 15 Minuten abgekühlt ist, bevor Sie diese berühren.

So verhalten Sie sich richtig

Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.
Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

Vorbereitung

Benötigtes Werkzeug

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

• Bleistift / Markierwerkzeug
• Spannungsprüfer
• Schraubendreher
• Bohrmaschine
• Bohrer
• Schrauben zur Wandmontage
• Dübel
• Seitenschneider
• Leiter

- Vor der Installation

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben.

Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.

Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.

Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:

Stellen Sie sicher, dass der gewünschte Bereich beleuchtet wird. Sie können den LED-Strahler vertikal ausrichten.
Stellen Sie sicher, dass der Bewegungsmelder den gewünschten Bereich abdeckt.
Stellen Sie sicher, dass der Bewegungsmelder nachts nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straßenbeleuchtung beeinflusst wird, da ansonsten die Funktion beeinflusst werden könnte.

- Montage

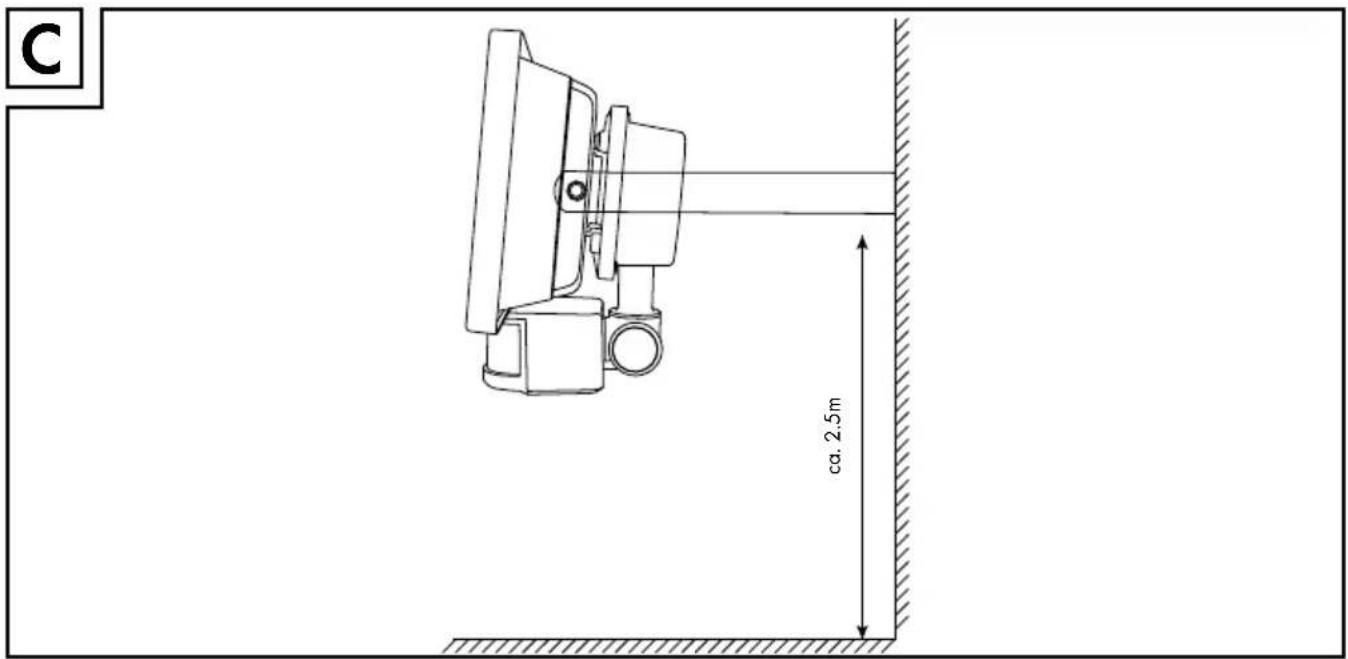

Wandmontage (Abb. C)

Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung).
□ Halten Sie die Wandhalterung an die Wand des gewünschten Montageortes und markieren Sie die Bohrlöcher mithilfe der vorgebohrten Löcher in der Wandhalterung 3 an der Wand. Verwenden Sie ggf. eine Wasserwaage.

Hinweis: Montieren Sie die Leuchte auf einer Höhe von ca. 2,5 m, damit die volle Funktion des Bewegungsmelders gewährleistet wird.

VORSICHT! VERLETZUNGSGEFAHR!

Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu.

Bohren Sie nun die Befestigungslöcher ( 8 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.

Führen Sie die Dübel in die Bohrlöcher ein.

□ Stecken Sie die Schrauben (ST6) in die Unterlegscheiben.

Befestigen Sie die Wandhalterung mittels der Blechschrauben an der Wand.
Hinweis: Sollte die Befestigungsposition höher als 3 m sein, verwenden Sie eine weitere Blechschraube und Unterlegscheibe (nicht im Lieferumfang enthalten).
Überprüfen Sie nach Montage den festen Sitz der Wandhalterung 3.

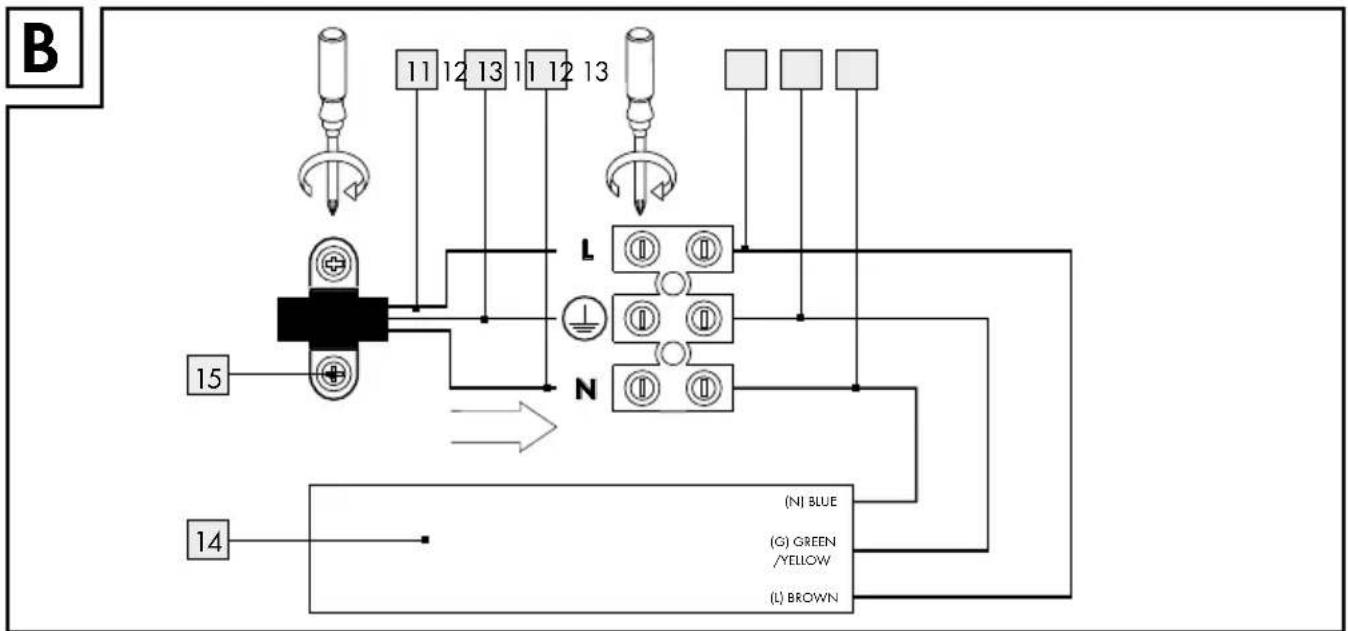

☐ Öffnen Sie den Kabelanschlusskasten 2, indem Sie die vier Schrauben 1 lösen.
Stecken Sie nun die 3-adrige Zuleitung durch die Kabelverschraubung und in den Kabelanschlusskasten 2.
□ Verbinden Sie die Kabel, 12, 13 mit den Anschlussklemmen, indem Sie deren Schrauben im Kabelanschlusskasten 2 anpassen (Abb. B).
Befestigen Sie die Kabel, 12, 13 in der Kabelhalterung 15, indem Sie die Schrauben der Kabelhalterung festziehen.
Schließen Sie den Kabelanschlusskasten mittels der vier Schrauben 1, bis dieser wasserdicht ist.
Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter im Sicherungskasten an.

Die Leuchte ist nun betriebsbereit.

Hinweis:

Sollte der Beleuchtungswinkel nicht optimal sein, schalten Sie die Leuchte aus und lassen Sie sie 15 Minuten abkühlen. Lösen Sie mittels eines Schraubendrehers die Einstellschrauben 4 und richten Sie den Beleuchtungswinkel erneut aus. Ziehen Sie anschließend die Einstellschrauben 4 wieder fest.

Inbetriebnahme

Hinweis: Der LED-Strahler hat einen Bewegungsmelder 9, der auf Temperaturveränderungen reagiert. Der Bewegungsmelder 9 funktioniert am besten bei einer Umgebungstemperatur von unter 20°. Ein sich bewegendes Objekt bei einer Temperatur nahe der Umgebungstemperatur ist schwer zu erkennen.

Hinweis: Die Drehregler sind unter dem Bewegungsmelder 9 (Abb. A).

Hinweis: Die maximale Reichweite des Bewegungsmelders 9 beträgt ca. 12 m, der Erfassungsradius ca. 180°.

Hinweis: Der horizontale Ausrichtungsradius des Bewegungsmelders 9 beträgt ca. 130°. Der vertikale Ausrichtungsradius des Bewegungsmelders beträgt ca. 90°.

Richten Sie den Bewegungsmelder nicht mit Gewalt aus. Die Sicherheitsanschläge könnten brechen.

Bewegungsmelder ausrichten

Hinweis: Der Erfassungsbereich muss von den Infrarotstrahlen des Bewegungsmelders 9 gut erreichbar sein. Die Sicht auf den zu erfassenden Bereich darf nicht durch Gegenstände, Pflanzen o.ä. behindert sein. Infrarotstrahlen können feste Gegenstände nicht durchdringen.

Hinweis: Der Erfassungsbereich sollte quer zur Gehrichtung liegen und möglichst klein gehalten werden. Große Erfassungsbereiche erhöhen das Risiko von Fehlschaltungen.

1. Richten Sie den Bewegungsmelder 9 zunächst horizontal aus.
2. Lösen Sie dann die Feststellschraube (Bewegungsmelder) 5, indem Sie diese gegen den Uhrzeigersinn drehen.
3. Richten Sie den Bewegungsmelder 9 nun vertikal aus und drehen Sie die Feststellschraube (Bewegungsmelder) 5 im Uhrzeigersinn fest.
4. Testen Sie Ihre Einstellungen, indem Sie langsam in den Erfassungsbereich gehen. Wiederholen Sie die Schritte 1 bis 3 so lange, bis Sie das gewünschte Ergebnis erzielen.

Automatik-Betrieb

Sensorempfindlichkeit (SENS) einstellen:

Stellen Sie mittels des Drehreglers SENS die gewünschte Empfindlichkeit des Sensors ein.
Drehen Sie im Uhrzeigersinn, um die Sensor- empfindlichkeit zu erhöhen.
Drehen Sie gegen den Uhrzeigersinn, um die Sensorempfindlichkeit zu verringern.

Hinweis: Je weiter der Drehregler nach rechts gedreht wird, umso empfindlicher reagiert der Bewegungsmelder, d.h. er reagiert bereits auf kleinere Temperaturänderungen im Erfassungsbereich. Wenn Sie eine zu hohe Empfindlichkeit einstellen, so könnten bereits kleine Tiere oder auch die Bewegungen von Blättern (von Bäumen oder Büschen) den Bewegungsmelder auslösen, so dass die Lampe ungewollt aktiviert wird.

Einschaltdauer (TIME) einstellen:

Stellen Sie mittels des Drehreglers TIME die gewünschte Einschaltdauer (5 s–10 min) der Leuchte ein.
Drehen Sie im Uhrzeigersinn, um die Einschaltdauer zu erhöhen. Drehen Sie gegen den Uhrzeigersinn, um die Einschaltdauer zu verringern.

Lichtempfindlichkeit (LUX) einstellen:

Stellen Sie mittels des Drehreglers Lux die gewünschte Lichtempfindlichkeit der Leuchte ein.
Drehen Sie im Uhrzeigersinn, um die Lichtempfindlichkeit zu erhöhen. Die Leuchte reagiert sensibler auf eine veränderte Lichtintensität und schaltet eher in den Automatik-Betrieb.
Drehen Sie gegen den Uhrzeigersinn, um die Lichtempfindlichkeit zu verringern. Die Leuchte reagiert weniger sensibel auf eine veränderte Lichtintensität und schaltet später in den Automatik-Betrieb.

Hinweis: Befindet sich der Drehregler LUX 8 auf der ✉-Position, arbeitet der Bewegungsmelder 9 Tag und Nacht. Befindet sich der Drehregler LUX 8 auf der Position, arbeitet der Bewegungsmelder 9 nur nachts.

Hinweis: Sobald durch den Bewegunsmelder 9 das Licht eingeschaltet wurde, leuchtet dieses für den eingestellten Zeitraum. Wird währenddessen eine neue Bewegung erkannt, verlängert sich die Zeitdauer um die Zeit vom ursprünglich festgelegten Zeitraum.

- Reinigung und Pflege

⚠ VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung).

Benutzen Sie keine Lösungsmittel, Benzin o. ä. Die Leuchte würde hierbei Schaden nehmen.
■ Tauchen Sie das Produkt nicht in Wasser.
■ Verwenden Sie zur Reinigung keinen Garten- schlauch oder Hochdruckreiniger.
□ Lassen Sie die Leuchte vollständig abkühlen.
□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Derzeit gültige Entsorgungsmaßnahmen für ausgediente Elektrogeräte erfragen Sie bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie und Service

Garantieerklärung

3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht übertragbar. Bitte Kassenbon als Nachweis aufbewahren. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Serviceadresse

Atlanta Electronics GmbH

Gernotstr. 18

44319 Dortmund, Deutschland

DE

Tel.: [phone]

E-Mail: [e-mail]

AT

Tel.: [phone]

E-Mail: [e-mail]

CH

Tel.:[phone]

E-Mail:[e-mail]

IAN 113901

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Konformitätserklärung €

In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE-Zeichen angebracht.

Diese Unterlagen sind hinterlegt und können bei Bedarf angefordert werden.

2006/95/EC Niederspannungsrichtlinie

2004 / 108 / EC EMV-Richtlinie

2011 / 65 / EC (RoHS II)

2009 / 125 / EC Ökodesign-Richtlinie

EMC C€ IP44

ATLANTA ELECTRONICS GMBH

Gernotstr. 18

44319 Dortmund

Germany
