Produkttyp	LED-Bogenleuchte
Modell	IAN 313370
Gesamthöhe	ca. 165 cm
Leistungsaufnahme	18 W
Farbtemperatur	3000 K (Warmweiß)
Dimmfunktion	Ja, stufenlos
Memoryfunktion	Ja
Betriebsspannung	220–240 V~, 50/60 Hz
Ausgangsspannung (Netzteil)	24 V
Ausgangsstrom (Netzteil)	0,75 A
Schutzklasse	II
Netzteilmodell	XY18Z-2400750H-EW
Leuchtmittel austauschbar	Nein
Einsatzbereich	Innenräume, trockene geschlossene Räume
Lieferumfang	1 Bogenleuchte, 1 Fuß, 2 Bogeneinheiten, 1 Netzteil, Montagematerial, Anleitung
Montage	Steckverbindungen und Schrauben, benötigt Kreuzschlitzschraubendreher
Reinigung	Trockenes fusselfreies Tuch, vorher Netzteil ziehen und abkühlen lassen
Garantie	3 Jahre
Hersteller	EDI Light GmbH, Heiligkreuz 22, AT-6136 Pill

Häufig gestellte Fragen - IAN 313370 Livarno Lux

Wie installiere ich die LED-Bogenleuchte?

Die Montage erfolgt durch Zusammenstecken der beiden Bogeneinheiten und Befestigung am Fuß mit Kreuzschlitzschrauben. Das LED-Netzteil wird in die Steckdose gesteckt. Eine genaue Schritt-für-Schritt-Anleitung finden Sie in der Bedienungsanleitung.

Kann die Leuchte gedimmt werden?

Ja, die Leuchte ist stufenlos dimmbar. Halten Sie den EIN-/AUS-Schalter gedrückt, um die Helligkeit zu verändern. Die Leuchte speichert die zuletzt gewählte Dimmstufe.

Welche Lichtfarbe hat die Leuchte?

Die Leuchte hat eine Farbtemperatur von 3000 K (Warmweiß), was ein gemütliches, warmes Licht erzeugt.

Darf die Leuchte im Freien verwendet werden?

Nein, die Leuchte ist nur für den Innenbereich in trockenen, geschlossenen Räumen geeignet.

Wie reinige ich die Leuchte richtig?

Ziehen Sie zuerst das Netzteil aus der Steckdose und lassen Sie die Leuchte abkühlen. Verwenden Sie dann ein trockenes, fusselfreies Tuch. Kein Wasser oder Reinigungsmittel verwenden.

Was tun, wenn das LED-Modul defekt ist?

Das LED-Modul ist nicht austauschbar. Bei Defekt muss die gesamte Leuchte ersetzt werden. Wenden Sie sich an die Serviceadresse.

Kann ich einen externen Dimmer verwenden?

Nein, die Leuchte ist nicht für externe Dimmer (Hausinstallation) oder elektronische Schalter geeignet. Nur der integrierte Taster.

Wie schalte ich die Leuchte ein und aus?

Drücken Sie den EIN-/AUS-Schalter am oberen Ende des Bogens. Ein leichter Druck genügt.

Welche Sicherheitshinweise muss ich beachten?

Vermeiden Sie Wasserkontakt, prüfen Sie die Leuchte vor Gebrauch auf Beschädigungen und halten Sie Kinder vom Verpackungsmaterial fern. Bei Schäden sofort den Service kontaktieren.

Wie lang ist die Garantiezeit?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Schicken Sie defekte Artikel an die Serviceadresse. Material- oder Herstellfehler werden kostenlos behoben.

BEDIENUNGSANLEITUNG IAN 313370 Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

SI

LED-SVETILKA V OBLIKI LOKA

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite

35

Legende der verwendeten Piktogramme......Seite 36

Einleitung......Seite 36

Bestimmungsgemäße Verwendung......Seite 36

Lieferumfang......Seite 37

Teilbeschreibung......Seite 37

Technische Daten......Seite 37

Sicherheit......Seite 37

Sicherheitshinweise....Seite 37

Inbetriebnahme......Seite 38

Leuchte montieren....Seite 38

Leuchte ein-/ausschalten....Seite 39

Leuchte dimmen......Seite 39

Wartung und Reinigung......Seite 39

Entsorgung......Seite 39

Konformitätserklärung......Seite 40

Informationen / Garantie......Seite 40

Garantie......Seite 40

Serviceadresse....Seite 40

Garantiekarte......Seite 41

Legende der verwendeten Piktogramme
	Bedienungsanleitung lesen!		KurzschlussfesterSicherheitstransformator
	Verwenden Sie das Produkt nur im Innenbereich.		Dimmbar
	Volt (Wechselspannung)		Warn- und Sicherheitshinweise beachten!
	Hertz (Frequenz)		Lebens- und Unfallgefahr für Kleinkinder und Kinder!
	Watt (Wirkleistung) Warnung! Stromschl	ihr!
[23TK]	Ampere (Strom) So verhalten Sie sich rich
	Schutzklasse II Vorsicht vor heißen Oberf	!
	Unabhängiges Betriebsgerät	[41WD]	Entsorgen Sie Verpackung und Gerät umweltgerecht!
[see]	Sicherheitshinweise	[0=0]	Handlungsanweisungen
	Schaltzyklen	[12K]	LED-Lebensdauer

LED-Bogenleuchte

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie

Fragen haben oder unsicher in Bezug auf die Handhabung des Produkts sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Dieses

Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 LED-Bogenleuchte
1 Leuchtenfuß
1 obere Bogenleuchteneinheit
1 untere Bogenleuchteneinheit
1 LED-Steckernetzteil
1 Montagekleinteile (4 x Kreuzschlitzschraube, 2 x Inbusschraube, 1 x Inbusschlüssel)
1 Montage- und Bedienungsanleitung

- Teilbeschreibung

1 Aluminiumblende
2 Verbindungsbuchse (untere Bogenleuchteneinheit)
3 Untere Bogenleuchteneinheit
4 Innere Anschlussleitung
5 Montageaufnahme (für untere Bogenleuchten-einheit)
6 Leuchtenfuß
7 Kreuzschlitzschraube
8 Obere Bogenleuchteneinheit
9 Verbindungsstecker (obere Bogenleuchteneinheit)
10 Inbusschraube
11 Inbusschlüssel
12 LED-Steckernetzteil
13 Anschlussleitung
14 EIN-/AUS-Schalter (inkl. Dimmfunktion)

- Technische Daten

Leistungsaufnahme: 18Watt(LED-

Modul nicht austauschbar)

Farbtemperatur

(Lichtfarbe): 3.000 K (Warmweiß)

Gesamthöhe: ca. 165 cm

Schutzklasse: II /

LED-Steckernetzteil:

Modell: XY18Z-2400750H-EW

Betriebsspannung: 220-240V\~, 50/60Hz

Ausgangsspannung: 24V

Ausgangsstrom: 0,75 A

Schutzklasse: II/

Inverkehrbringer:

EDI Light GmbH, Heiligkreuz 22, AT-6136 Pill,

www.edi-light.com

- Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

⚠️ WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEIN-KINDER UND KINDER! Lassen

Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Gebrauch die Leuchte auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
⚠ VORSICHT! Eine beschädigte Leuchte bedeutet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft.
Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (220-240V\~, 50/60Hz).
Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Ziehen Sie immer das LED-Steckernetzteil vor der Montage, Demontage, Reinigung oder, wenn Sie die Leuchte eine Zeit lang nicht verwenden, aus der Steckdose.
Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
Das Leuchtmittel ist nicht austauschbar.
Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen.
■ Diese Leuchte ist nicht geeignet für externe Dimmer (Hausinstallation) und elektronische Schalter.

Vermeiden Sie Brand- und Verletzungsgefahr

Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen.
Lassen Sie die Leuchte oder Verpackungsmaterialien nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

Decken Sie die Leuchte bzw. das LED-Steckernetzteil nicht mit Gegenständen ab. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.
Lassen Sie die Leuchte im Betrieb nicht unbeaufsichtigt.

So verhalten Sie sich richtig

- Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. - Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun und gehen Sie stets mit Vernunft vor. - Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

●Inbetriebnahme

Leuchte montieren

Hinweis: Wir empfehlen die Montage durch 2 Personen. Achten Sie bei der Montage des Leuchtenfußes 6 mit der unteren Bogenleuchteneinheit 3 darauf, dass die innere Anschlussleitung 4 nicht beschädigt wird. Entfernen Sie das Verpackungsmaterial vollständig. Sie benötigen zusätzlich einen Kreuzschlitzschraubendreher.

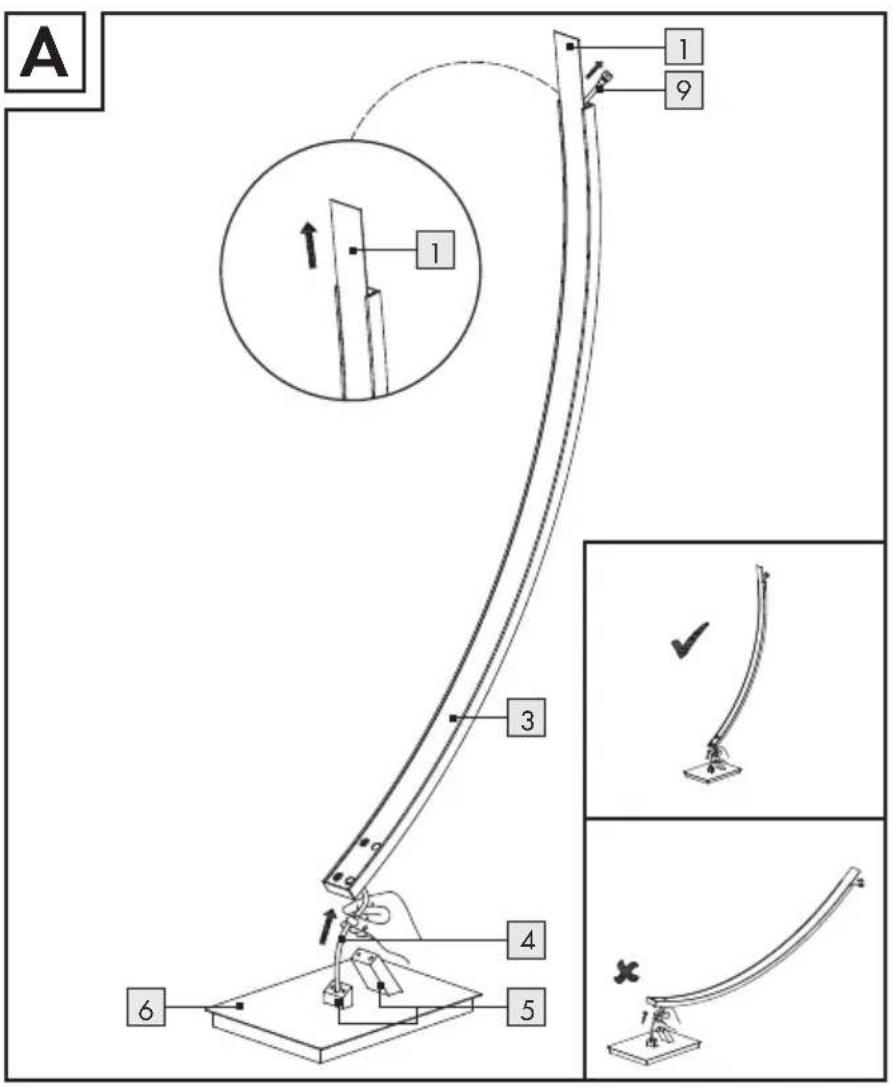

☐ Legen Sie den Leuchtenfuß 6 mit der unteren Bogenleuchteneinheit 3 vor sich auf den Boden.
☐ Ziehen Sie die Aluminiumblende 1 vorsichtig ca. 30 cm nach oben aus der Führung der unteren Bogenleuchteneinheit 3. Es werden 4 Bohrlöcher sichtbar.
☐ Setzen Sie diese Bohrlöcher deckungsgleich auf die Montageaufnahme 5 für die untere Bogenleuchteneinheit 3.

Hinweis: Hierbei muss gleichzeitig die innere Anschlussleitung 4 in die untere Bogenleuchten-einheit 3 geschoben werden. Wählen Sie hierfür den idealen Winkel zwischen Anschlussleitung 4 und unterer Bogenleuchteneinheit 3. Halten Sie die untere Bogenleuchteneinheit 3 senk-recht (Abb. A). Es kann hilfreich sein, während

des Einfädelns der inneren Anschlussleitung 4 gleichzeitig die Anschlussleitung unterhalb des Verbindungssteckers 9 zu umfassen und vorsichtig nach oben zu ziehen.

Montieren Sie die untere Bogenleuchteneinheit 3 mit 4 Kreuzschlitzschrauben 7 und schieben Sie die Aluminiumblende 1 bis zum Anschlag zurück (Abb. B).
□ Verbinden Sie den Verbindungsstecker 9 der unteren Bogenleuchteneinheit 3 mit der Verbindungsbuchse 2 der oberen Bogenleuchteneinheit 8. Achten Sie auf einen sicheren Sitz (Abb. C).
☐ Unter Umständen muss der Verbindungsstecker 9 vorsichtig mit einer Zange aus der unteren Bogenleuchteneinheit geholt und beim Zusammenstecken mit einer Zange festgehalten werden. Achten Sie dabei auf die richtige Position.
Schieben Sie die Anschlussleitung vorsichtig in den unteren Teil der Bogenleuchte.

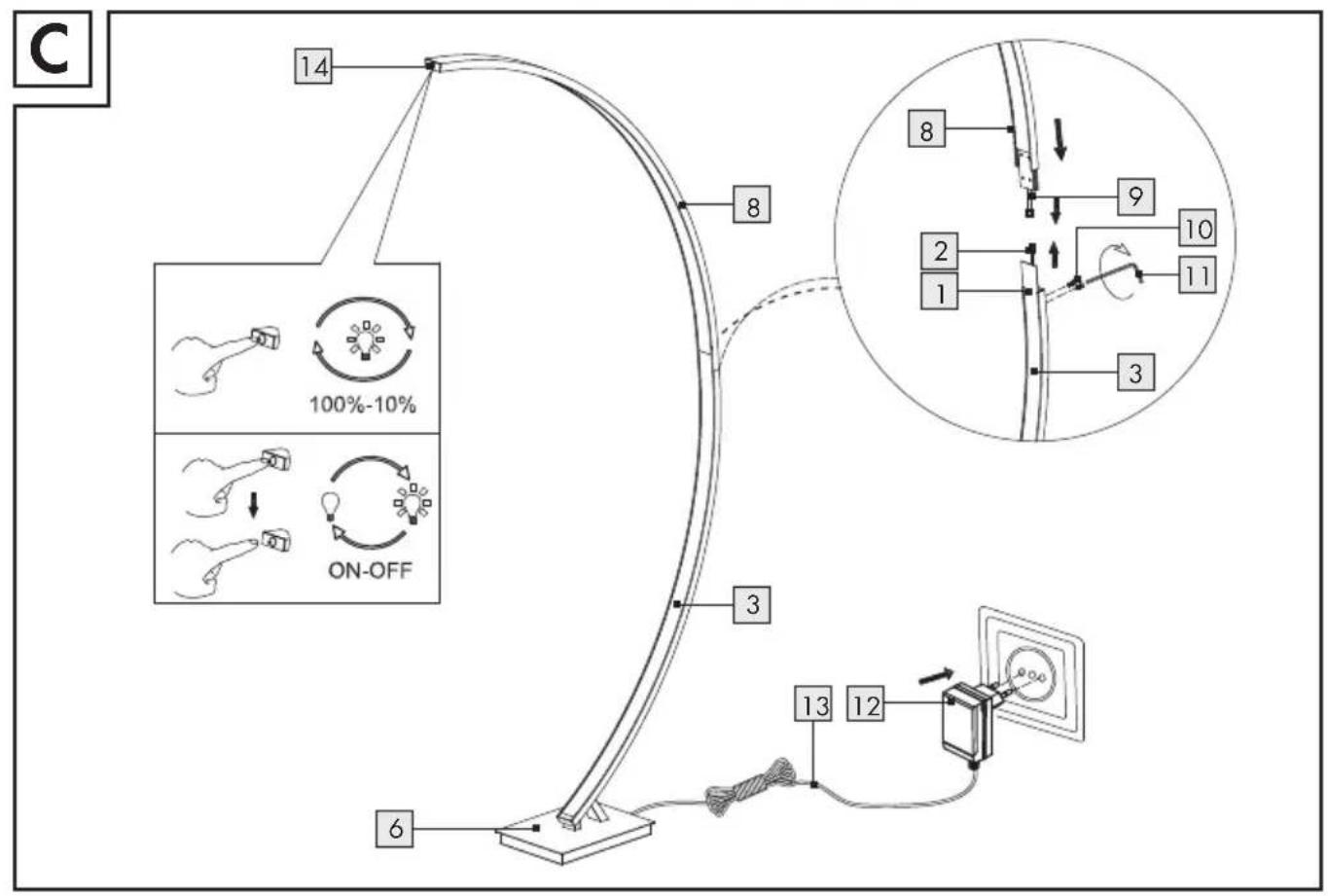

□ Stecken Sie die obere Bogenleuchteneinheit 8 mit den seitlichen Führungen passend auf die Aluminiumblende 1 und gleichzeitig in die seitlichen Führungen der unteren Bogenleuchteneinheit 3 (Abb. C).
□ Verbinden Sie auf der Rückseite die untere und obere Bogenleuchteneinheit 3, 8 mit zwei Inbusschrauben 10 (Abb. C).
□ Stecken Sie das LED-Steckernetzteil 12 in eine vorschriftsmäßig installierte Steckdose.

Ihre Leuchte ist nun betriebsbereit.

Leuchte ein-/ausschalten

☐ Schalten Sie die Leuchte mittels des EIN-/AUS-Schalters 14 am oberen Ende der Bogenleuchte ein bzw. aus. Hierzu genügt ein leichter Druck mit dem Finger (Drucktaster).

Leuchte dimmen

☐ Die Leuchte kann stufenlos gedimmt werden. Halten Sie hierzu den EIN-/AUS-Schalter ^14 gedrückt. Die Leuchte dimmt automatisch bis max. oder min. Lichtintensität.

□ Wenn Sie den EIN-/AUS-Schalter 14 loslassen, wird die gewählte Lichtintensität übernommen.

Hinweis: Die Leuchte verfügt über eine Memoryfunktion. Sie speichert die zuletzt gewählte Dimmstufe. Beim erneuten Einschalten leuchtet die Leuchte in der zuletzt gewählten Dimmstufe.

● Wartung und Reinigung

WARNING! STROMSCHLAGGEFAHR!

Ziehen Sie das LED-Steckernetzteil 12 zuerst aus der Steckdose.

WARNING! STROMSCHLAGGEFAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden.

VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Lassen

Sie die Leuchte zunächst vollständig abkühlen.

Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen.
□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

●Konformitätserklärung

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Das Produkt entspricht den Anforderungen des deutschen Geräte- und Produktsicherheitsgesetzes.

Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. Vorbehaltlich Satz- und Druckfehler.

Informationen / Garantie

Garantie

Wir übernehmen 3 Jahre Garantie ab Kaufdatum. Unsere Produkte werden nach modernen Produktionsmethoden hergestellt und einer genauen Qualitätskontrolle unterzogen. Wir garantieren für die einwandfreie Beschaffenheit der Artikel. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellfehler. Sollten sich wider Erwarten Mängel herausstellen, schicken Sie den sorgfältig verpackten Artikel an die angegebene Serviceadresse. Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßer Handhabung beruhen sowie Verschleißteile und Verbrauchsmaterialien. Diese können Sie unter der angegebenen Rufnummer kostenpflichtig bestellen. Reparaturen, die nicht unter Garantie laufen (z. B. Leuchtmittel), können Sie gegen individuelle Berechnung zum Selbstkostenpreis

ebenfalls bei der angegebenen Serviceadresse durchführen lassen.

Der Artikel wird unter der genannten Serviceadresse repariert. Nur wenn Sie ihn direkt an diese Adresse senden, kann eine zeitgerechte Bearbeitung und Rücksendung erfolgen.

Wünschen Sie weitere Produktinformationen, möchten Sie Zubehör bestellen oder haben Sie Fragen zur Serviceabwicklung, rufen Sie bitte unsere Kundenberatung unter der angegebenen Rufnummer an. Bei Rückfragen geben Sie bitte die Artikelnummer (siehe „Technische Daten“) an.

Serviceadresse

Deutschland

Werner-von-Siemens-Straße 600

86159 Augsburg

DEUTSCHLAND

E-Mail: [e-mail]

Telefon: [phone]

Österreich

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

Garantiekarte

Absender:

Name/Vorname:

Land / PLZ / Ort / Straße:

Telefonnummer:

Artikelnummer / Bezeichnung:

Kaufdatum/Kaufort:

Fehlerangabe:

Datum/Unterschrift:

Liegt kein Garantiefall vor:

Schicken Sie den Artikel bitte unrepariert gegen entstandene Transportkosten zurück.

Teilen Sie mir die Kosten mit. Reparieren Sie den Artikel gegen Bezahlung.

EDI Light GmbH

Heiligkreuz 22

6136 Pill

AUSTRIA

Ident.-No.: 55345092019-4
