BEDIENUNGSANLEITUNG Aeroxx 750 Starmix

Bedienungsanleitung / operating instructions

Bau-Luftreiniger /

Air cleaner

Aeroxx 750 Aeroxx 750

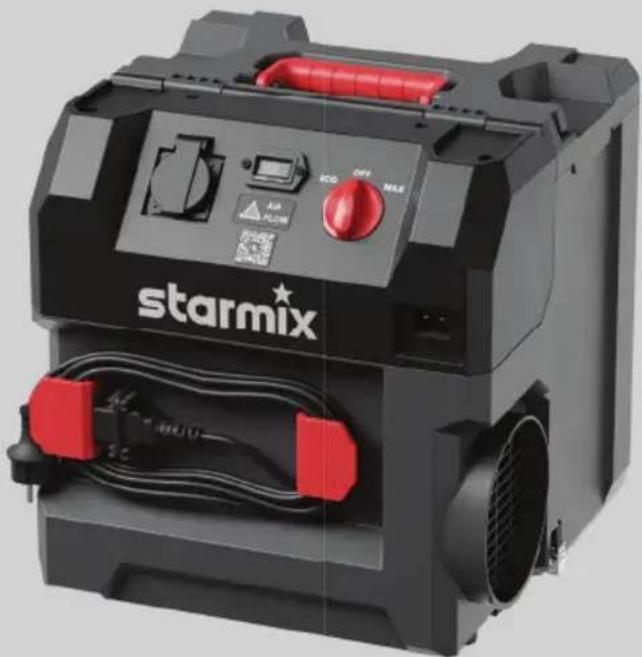

DE Beschreibung

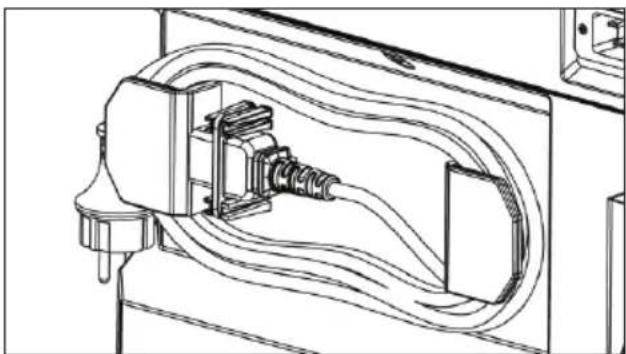

1 Bedienpanel	5 Netzkabel in Aufbewahrungsposition	9 Steckdose	13 Öffnung Zuluft
2 Tragegriff	6 Anschluss für Netzkabel	10 Kontrolleuchte „Volume flow“	14 Vorfilter
3 Kniehebelverschluss	7 Öffnung Abluft	11 Hauptschalter	15 Hauptfilter
4 Abdeckung Öffnung Zuluft	8 Betriebsstundenanzeiger	12 Adapter für Staubschutzwand	16 Filterklappe
EN Description
1 Control panel	5 Mains cable in storage position	9 Socket EU	13 Air inlet
2 Handle	6 Connection for power cord	10 „Volume flow“ control light	14 Pre-filter
3 Toggle catch	7 Air outlet	11 Main switch	15 Main filter
4 Cover air inlet	8 Hour counter	12 Adapter for dust-protection wall	16 Filter cover

FRDescription
1Panneau de commande	5Cordon d'alimentation en position de rangement	9 Prise de courant	13Ouverture de l'arrivée d'air
2 Poignée de transport	6 Connexion pour le câble d'alimentation	10 Témoin de contrôle «Volume flow»	14Préfiltre
3 Fermeture à genouillère	7 Ouverture évacuation d'air	11 Interrupteur principal	15 Filtre principal
4Couverture Ouverture d'air frais	8Indicateur d'heures de service 12Adaptateur pour paroi anti-poussière		16Clapet du filtre
NLBeschrijving
1 Bedieningspaneel	5 Netsnoer in opbergstand	9 Contactdoos	13 Luchttoevoeropening
2 Draagbeugel	6 Aansluiting voor netsnoer	10 Controlelampje "Volumestroom"	14 Voorfilter
3 Schakelaarslot	7 Uitlaatluchtopening	11 Hoofdschakelaar	15 Hoofdfilter
4 Dekselopening luchttoevoer	8 Bedrijfsurenindicator	12 Adapter voor stofbescher-mingswand	16Filterklep
IT Descrizione
1 Pannello di controllo	5 Cavo di alimentazione in posizione di stoccaggio	9 Presa di corrente	13 Apertura dell'aria di alimentazione
2 Maniglia di trasporto	6 Collegamento per il cavo di rete	10 Indicatore luminoso del "flusso di volume"	14Prefiltro
3 Blocco a levetta	7 Apertura per l'aria di scarico	11 Interruttore principale	15 Filtro principale
4Apertura del coperchio aria di alimentazione	8 Indicatore delle ore di funzionamento	12 Adattatore per parete antipolvere	16 Lembo del filtro
ES Descripción
1Panel de control 5Cable de alimentación en posición de almacenamiento		9Enchufe	13Apertura de aire de impulsión
2 Asa de transporte	6 Conexión para cable de red	10 Indicador luminoso «Flujo de volumen»	14Prefiltro
3 Cierre basculante	7 Apertura de aire de escape	11 Interruptor principal	15 Filtro principal
4Abertura de la tapa sumini - stro de aire	8 Indicador de horas de funcionamiento	12 Adaptador para pared de protec-ción contra el polvo	16Tapa del filtro
PTDescrição
1 Painel de controlo	5 Cabo de alimentação na posição de armazenamento	9Indicador de horas de funcio-namento	13Abertura do ar de alimentação
2 Pega de transporte	6 Ligação para o cabo de alimentação	10 Luz indicadora de "fluxo de volume"	14Vorfilter
3 Bloqueio de alternância	7 Abertura do ar de exaustão	11 Interruptor principal	15 Filtro principal
4Abertura da tampa ar de alimentação	8Indicador de horas de funcionamiento	12Adaptador para parede de proteção contra poeiras	16Tampa do filtro
SV Beskrivning
1 Kontrollpanel	5 Nätkabel i förvaringsläge	9 Uttag	13 Tilluftsöppning
2 Bärhandtag	6 Anslutning för nätkabel	10 Indikatorlampa för "volymflöde"	14 Förfilter
3 Växellås	7 Öppning för fränluft	11 Huvudströmbrytare	15 Huvudfilter
4 Lucköppning tilluft	8 Indikator för drifttimmar	12 Adapter för dammskyddsvägg	16 Filterklaff
FI Kuvaus
1 Ohjauspaneeli	5 Verkkokaapeli varastointiasennossa	9 Pistorasia	13 Tuloilma-aukko
2 Kantokahva	6 Verkkokaapelin liitäntä	10 Ohjausvalo " Tilavuusvirta "	14 Esisuodatin
3 Vaihtolukko	7 Poistoilma-aukko	11 Pääkytkin	15 Pääsuodatin
4 Kannen aukko tuloilma	8 Käyttötuntien ilmaisin	12 Sovitin pöllytä suojaavaa seinää varten	16Suodattimen läppä
NO Beskrivelse
1 Kontrollpanel	5 Nettkabel i oppbevaringsposisjon	9 Stikkontakt	13 Äpning for tilluft
2 Bærehåndtak	6 Tilkobling for strømkabel	10 Indikatorlampe for «Volumstrøm»	14 Forfilter
3 Veksellås	7 Äpning for avtrekksluft	11 Hovedbryter	15 Hovedfilter
4 Dekselåpning tilførselsluft	8 Indikator for driftstimer	12 Adapter for støvbeskyttelsesvegg	16 Filterklaff
DA Beskrivelse
1 Kontrolpanel	5 Netkabel i opbevaringsposition	9 Stikkontakt	13 Åbning til indblæsning
2 Bærehåndtag	6 Tilslutning til netkabel	10 Indikatorlampe for »volumenflow«	14 Forfilter
3 Toggle-lås	7 Åbning til udstødningsluft	11 Hovedafbryder	15 Hovedfilter
4 Dækselåbning tilførsel af luft	8 Indikator for driftstimer	12 Adapter til støvbeskyttelsesvæg	16 Filterklap

PLOpis
1Panel sterowania	5Kabel sieciowy w pozycji przechowywania	9Gniazdo	13Otwór powietrza nawie-wanego
2 Uchwyt do przenoszenia	6 Podłączenie kabla sieciowego	10 Kontrolka „przepływu objętościowego”	14Filtr wstępny
3 Blokada przełączania	7 Otwór powietrza wylotowego	11 Przełącznik główny	15 Filtr główny
4Otwór pokrywy doprowadzający powietrze	8Wskaźnik godzin pracy 12Adapter do ściany chroniącej przed kurzem	16Klapa filtra
HU Leírás
1 Vezérőpanel	5 Hálózati kábel tárolási helyzetben	9 Aljzat	13 Bevezető levegő nyílás
2 Hordozó fogantyú	6 Hálózati kábel csatlakoztatása	10 Vezérőfény „Térfogatáram”	14 Előszűrő
3 Átkapcsoló zár	7 Elszívó légnyílás	11 Főkapcsoló	15 Fő szűrő
4 Fedélnyílás ellátási levegő	8 Működési órák kijelzője	12 Adapter porvédő falhoz	16 Szűrőszárny
RO Descrierea
1 Panou de control	5 Cablu de rețea în poziție de depozitare	9 Soclu	13 Deschidere pentru aerul de alimentare
2 Mâner de transport	6 Conexiune pentru cablul de rețea	10 Indicator luminos „debit volum”	14 Pre-filtru
3 Blocare basculantă	7 Orificiu de evacuare a aerului	11 Întrerupător principal	15 Filtru principal
4Deschiderea capacului de alimentare cu aer	8 Indicator ore de functionare	12 Adaptor pentru perete de protecție împotriva prafului	16Clapeta filtrului
RU Описание
1 Панель управления	5 Сетевой кабель в положении хранения	9Розетка 13Отверстие для приточного воздуха
2 Ручка для переноски	6 Соединение для сетевого кабеля	10 Световой индикатор «Расход воздуха	14Фильтр предварительной очистки
3 Тогл-фиксатор	7 Отверстие для вытяжного воздуха	11 Главный переключатель	15 Основной фильтр
4 Крышка воздуховогоканала	8 Индикатор времени работы	12 Адаптер для пылезащитной стенки	16Заслонка для фильтра
CSPopis
1 Ovládací panel	5 Sít’ový kabel v úložné poloze	9 Zásuvka	13 Otvor pro přívod vzduchu
2 Rukojet’ pro přenášení	6 Připojení síťového kabelu	10 Kontrolka „Objemový průtok”	14 Předfiltr
3 Přepínací zámek	7 Otvor pro výfuk vzduchu	11 Hlavní vypínač	15 Hlavní filtr
4Kryt otevírání přívodu vzduchu	8 Indikátor provozních hodin	12 Adaptér pro protiprachovou stěnu	16 Klapka filtru

Deutsch (Original)

Lesen Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie den Luftreiniger benutzen. Die Betriebsanleitung gibt wichtige Hinweise zur Sicherheit, Inbetriebnahme, Bedienung, Wartung und Pflege. Bewahren Sie die Betriebsanleitung sorgfältig auf und geben Sie sie bei Verkauf an den nächsten Besitzer weiter. Der Hersteller behält sich das Recht vor, Konstruktions- und Ausstattungsänderungen vorzunehmen.

1 Verwendete Symbole und Zeichen

Symbol / Signalwort Beschreibung
⚠️	Dies ist das Warnsymbol. Es weist auf die mögliche Verletzungsgefahr hin. Beachten Sie alle Hinweise mit diesem Symbol, um Verletzungen oder gar Tod zu vermeiden. Das Warnsymbol wird immer von den Signalwörtern GEFAHR, WARNUNG und ACHTUNGbegleitet.
GEFAHR!	Kennzeichnet eine Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird.
WARNUNG!	Kennzeichnet eine Gefährdung mit mittlerem Risiko, die Tod oder schwere Körperverletzung zur Folge haben kann, wenn sie nicht vermieden wird.
VORSICHT!	Kennzeichnet eine Gefährdung mit geringem Risiko, die leichte oder mittlere Körperverletzungen zur Folge haben kann, wenn sie nicht vermieden wird.
ANMERKUNG	Weist auf Ratschläge oder Anweisungen hin, die die Arbeit erleichtern und einen sicheren Betrieb gewährleisten.
△	Weist auf eine Anforderung hin, die vor der Durchführung einer Handlung erfüllt werden muss.
▶	Weist auf Handlungen hin, die vom Benutzer nacheinander ausgeführt werden müssen.
↳	Weist auf das Ergebnis einer Handlung hin.

2 Sicherheit

2.1 Wichtige Sicherheitshinweise

• Beachten Sie die in Ihrem Land geltenden Unfallverhütungsvorschriften.
  ▶ Wenn das Produkt in Verbindung mit einem Elektrowerkzeug verwendet wird, lesen Sie vor der Verwendung die Bedienungsanleitung des Elektrowerkzeugs und beachten Sie alle Anweisungen und Warnhinweise.

⚠️ WARNING!

Gefahr durch einen elektrischen Schlag

Beschädigte oder veränderte elektrische Teile können bei Berührung zu einem elektrischen Schlag führen.

▶ Verwenden Sie das Gerät nicht, wenn Stecker und Steckdose nicht zueinander passen. Verändern Sie den Stecker auf keinen Fall. Verwenden Sie keine Adapter mit geerdeten Geräten!
Stecken Sie den Stecker in eine geeignete geerdete Steckdose, die korrekt und sicher installiert wurde und den örtlichen Vorschriften entspricht. Wenn Sie Zweifel an der Funktionstüchtigkeit des Erdungsanschlusses der Steckdose haben, lassen Sie ihn von einem qualifizierten Fachmann überprüfen.
Überprüfen Sie das Netzkabel des Geräts in regelmäßigen Abständen. Benutzen Sie das Gerät nicht mit einem beschädigten Netzkabel oder Stecker, sondern senden Sie es zur Überprüfung und/oder Reparatur an den Hersteller.
Verlegen Sie das Netzkabel nicht unter Teppichen, Möbeln oder anderen Geräten. Decken Sie das Kabel nicht mit Teppichen, Läufern oder ähnlichen Verkleidungen ab. Verlegen Sie das Netzkabel abseits von Verkehrsflächen und achten Sie darauf, dass das Netzkabel keine Stolperfallen bildet.
▶ Halten Sie das Netzkabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern.
▶ Verlegen Sie das Netzkabel nicht in oder durch eine Wasserpfütze.
▶ Verwenden Sie das Netzkabel nicht zum Tragen, Aufhängen oder Abziehen des Geräts.
▶ Berühren Sie das Netz- oder Verlängerungskabel nicht, wenn es bei der Arbeit beschädigt wurde. Ziehen Sie den Stecker des Netzkabels aus der Steckdose.
Das Stromversorgungs- oder Verlängerungskabel darf nur durch ein Kabel des in der Bedienungsanleitung angegebenen Typs ersetzt werden.
▶ Setzen Sie das Gerät nicht dem Regen oder der Feuchtigkeit aus.
▶ Betreiben Sie das Gerät niemals, wenn es schmutzig oder nass ist. Staub von leitenden Materialien oder Wasser auf der Oberfläche des Geräts kann zu einem elektrischen Schlag führen. Lassen Sie verschmutzte oder verstaubte Produkte in regelmäßigen Abständen durch den starmix Service überprüfen, insbesondere wenn sie häufig für Arbeiten an leitfähigen Materialien eingesetzt werden.
▶ Schalten Sie bei einer Unterbrechung der Stromzufuhr das Produkt aus und ziehen Sie den Netzstecker aus der Steckdose.
▶ Schalten Sie das Gerät immer am Hauptschalter aus! Der Anlaufkondensator kann auch nach dem Ziehen des Steckers aus der Steckdose noch elektrisch geladen sein.

⚠️ WARNING!

Explosions- und Brandgefahr

Das Ansaugen von brennbaren Stoffen oder überhitzten Bauteilen kann dazu führen, dass das Gerät Feuer fängt. Es besteht Verbrennungs- oder Verletzungsgefahr durch umherfliegende Teile.

▶ Verwenden Sie das Gerät nicht zum Filtern von heißen oder glühenden Fragmenten oder Partikeln. Achten Sie darauf, dass die Temperatur der angesaugten kontaminierten Luft 60 °C (140 °F) nicht überschreitet.
▶ Die folgenden Materialien dürfen nicht in das Gerät gesaugt werden:

• brennbare oder explosive Lösungsmittel

• mit Lösungsmittel imprägnierte Stoffe

- explosive Stäube

- flüssigkeiten wie Benzin, Öl, Alkohol, Verdünner

- materialien und Späne, die heißer als 60 °C sind

▶ Betreiben Sie das Produkt nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen, Aerosolen oder Staub. Elektrische Geräte verursachen Funken, die den Staub oder die Dämpfe entzünden können.

⚠️ WARNING!

Gefahr der Überhitzung!

Wenn Sie das Gerät mit ungeeigneten Netzkabeln betreiben, kann es zu einem Leistungsabfall kommen und das Verlängerungskabel kann sich überhitzen.

▶ Verwenden Sie nur Verlängerungskabel, die für die Anwendung zugelassen sind.
▶ Berühren Sie das Netzkabel oder das Verlängerungskabel nicht, wenn es während der Arbeit beschädigt wird. Ziehen Sie den Stecker des Netzkabels aus der Steckdose.
Überprüfen Sie das Netzkabel des Geräts in regelmäßigen Abständen und ersetzen Sie es, wenn es beschädigt ist.

⚠️ WARNING!

Gesundheitsgefährdung durch gefährliche Stäube

Das Einatmen von gefährlichen Stäuben kann zu schweren Lungenerkrankungen führen.

▶ Betreiben Sie das Gerät nicht in einer asbesthaltigen Umgebung.
- Tragen Sie eine geeignete persönliche Schutzausrüstung:
- Atemschutz entsprechend der Staubbelastung.
- Augenschutz
• Gehörschutz
• Schutzhandschuhe
- schützendes Schuhwerk
- Wenn Vorrichtungen für den Anschluss von Staubabsaug- und -auffangeinrichtungen vorhanden sind, stellen Sie sicher, dass diese angeschlossen sind und ordnungsgemäß verwendet werden. Die Verwendung eines Staubsaugers kann die staubbedingten Gefahren verringern.
▶ Sorgen Sie für eine ausreichende Belüftung des Arbeitsplatzes.
▶ Reinigen Sie den Wartungsbereich nach der Arbeit.

⚠️ WARNING!

Gefährdung durch unsachgemäße Wartung, Reparatur und Reinigung

Geräte, die nicht ordnungsgemäß gewartet und repariert werden, stellen eine Gefahr für den Benutzer dar.

Bei Einsatz in lebensmittelverarbeitenden Betrieben: Reinigen und desinfizieren Sie das Gerät sofort nach Gebrauch, um eine Kontamination zu vermeiden.
▶ Verwenden Sie keine brennbaren Reinigungsmittel.
Nicht mit Dampfstrahlgeräten oder Hochdruckreinigern reinigen.
▶ Verwenden Sie nur original starmix Zubehör und Ersatzteile oder solche von gleichwertiger Qualität.
▶ Betreiben Sie das Gerät nur mit zugelassenen Filtern.
▶ Lassen Sie nicht zu, dass das Gerät durch einen überfüllten Filter überlastet oder blockiert wird. Sobald die Filterkontrollleuchte aufleuchtet, stellen Sie die Arbeit mit dem Gerät ein. Ermitteln Sie die Ursache und wechseln Sie gegebenenfalls die Filter aus.
- Achten Sie darauf, dass sich kein Wasser in der Griffmulde ansammelt.

⚠️ WARNING!

Verletzungsgefahr durch unsachgemäße Handhabung

▶ Lassen Sie das Gerät nicht unbeaufsichtigt.
▶ Stellen oder setzen Sie sich niemals auf das Gerät.
▶ Stellen Sie das Gerät nur auf waagerechte Flächen.
Achten Sie darauf, dass das Gerät so stabil steht, dass es nicht umkippen kann.
▶ Stellen Sie sich nicht auf das Gerät (verwenden Sie es nicht als Ersatz für eine Leiter).
▶ Sturzgefahr bei Arbeiten auf Treppen. Sorgen Sie für einen sicheren Stand.
▶ Sorgen Sie für eine gute Beleuchtung des Arbeitsplatzes.
Vermeiden Sie es, das Gerät zu kippen oder zu bewegen, während es in Betrieb ist. Der Luftstrom des Luftauslasses kann Staub vom Boden aufwirbeln, wenn der Luftstrom auf den Boden gerichtet ist.
▶ Verwenden Sie das Gerät oder sein Zubehör in folgenden Fällen nicht:
- Gerät ist sichtlich beschädigt, z. B. Risse im Gehäuse, Beschädigungen durch scharfe Kanten.
- Bei Verdacht auf versteckte Mängel, z. B. nach einem Sturz
▶ Transportieren Sie das Produkt nicht mit einem Kran oder mit Hebezeugen.
▶ Vermeiden Sie ungewöhnliche Körperhaltungen. Achten Sie stets auf sicheren Stand und Gleichgewicht.
▶ Halten Sie den Arbeitsbereich sauber und aufgeräumt und achten Sie auf die im Arbeitsbereich verlegten Versorgungsleitungen. Nachlässig verlegte Versorgungskabel können Stolperfallen darstellen und zu Verletzungen führen.

⚠️ WARNING!

Gefährdung durch menschliches Versagen

▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen.
Die Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht durchgeführt werden.

⚠ VORSICHT!

Mögliche Verletzungsgefahr durch Arbeiten mit einem defekten Gerät

▶ Schalten Sie den Luftreiniger sofort aus, wenn Sie einen Defekt feststellen.
▶ Nehmen Sie ein defektes Gerät nicht in Betrieb.

⚠ VORSICHT!

Erstickungsgefahr

▶ Lassen Sie Kinder nicht mit Verbrauchs- oder Verpackungsmaterial spielen, z. B. Plastiktüten.
▶ Lassen Sie Kinder nicht mit Kleinteilen spielen.

2.2 Bestimmungsgemäße Verwendung

Das beschriebene Produkt ist ein Luftreiniger zum Entfernen von Feinstaubpartikeln aus der Raumluft. Es ist mit einem H13 HEPA-Luftfilter ausgestattet.

Das Produkt ist für den gewerblichen Bereich konzipiert, z. B. für den Einsatz auf Baustellen, in Hotels, Schulen, Krankenhäusern, Fabriken, Geschäften und Büros sowie bei Vermietungsunternehmen. Das Produkt wurde für den Einsatz in trockenen Räumen entwickelt, in denen keine Explosionsgefahr besteht.

Das Produkt ist nur für die Verwendung in Innenräumen vorgesehen.

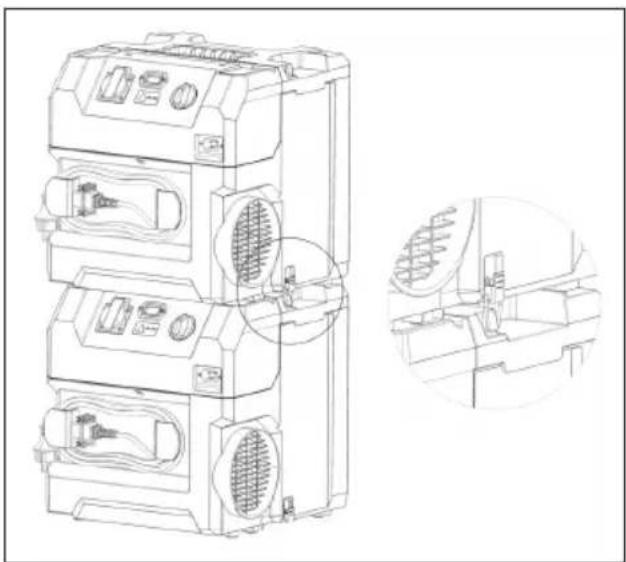

Es können mehrere Geräte in Reihe geschaltet werden, um einen für das Raumvolumen ausreichenden Volumenstrom zu erreichen.

Zum bestimmungsgemäßen Gebrauch gehört auch:

• Sicherheitshinweise lesen und verstehen
• Betriebsanleitung beachten
• Inspektions- und Wartungsbedingungen einhalten
• Alle nationalen Sicherheitsbestimmungen einhalten

2.3 Vernünftigerweise vorhersehbarer Gebrauch (Fehlgebrauch)

NICHT VERWENDEN in Umgebungen, die die folgenden Stoffe enthalten:

• Stäube mit Asbestkontamination
• Heiße oder glühende Fragmente oder Partikel. Die Temperatur der angesaugten kontaminierten Luft darf 60 °C (140 °F) nicht überschreiten.
• Mit Lösungsmittel imprägnierte Stoffe
• In explosionsgefährdeten Umgebungen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.

Jede andere als die in Kapitel 2.2 beschriebene Anwendung ist nicht zulässig. Dazu gehören insbesondere:

• Verwendung in Umgebungen, die die oben ausgeschlossenen Stoffe enthalten
• Nichtbeachtung der Gebrauchsanweisung
• Verwendung durch ungeeignete Personen (unter 18 Jahren, Personen unter Drogeneinfluss)
• Unzureichende oder unsachgemäße Wartung und Instandhaltung
• Verwendung von ungeeignetem Verbrauchsmaterial
• Vornahme von Veränderungen am Produkt.

Die Folgen dieser vernünftigerweise vorhersehbaren Anwendungen können sein:

• Brand oder Explosion des Luftreinigers mit der daraus resultierenden Gefahr für den Bediener durch Verbrennungen oder wegfliegende Teile, Einatmen von möglicherweise giftigen Stoffen
• Wenn der Luftreiniger Asbest ansaugt, besteht die Gefahr, dass der Bediener oder andere Personen in der Umgebung Schadstoffe einatmen.

2.4 Umgebungsbedingungen

Temperaturbereich -10^ bis +40^

Luftfeuchtigkeitsbereich nur trockene Räume

Explosionsgeschützter Bereich nicht zulässig

3 Erstinbetriebnahme

3.1 Auspacken

Überprüfen Sie beim Auspacken des Gerätes den Inhalt auf Vollständigkeit und auf Transportschäden.

4 Vorbereitungen für den Betrieb

⚠️ WARNING!

Gefahr eines elektrischen Schlages durch fehlende Erdung!

▶ Nur antistatische Ausrüstung verwenden.

4.1 Überprüfen des Produkts und der Filter

Überprüfen Sie in regelmäßigen Abständen alle sichtbaren Teile und Bedienelemente auf Anzeichen von Beschädigungen und stellen Sie sicher, dass diese einwandfrei funktionieren.
▶ Stellen Sie sicher, dass beide Filter eingesetzt sind (14 und 15).
Überprüfen Sie alle Filter und Dichtungen und tauschen Sie beschädigte Filter aus (siehe Kapitel 6.2). Betreiben Sie das Gerät nur mit zugelassenen Filtern (Vorfi Iter und Hauptfi Iter).
▶ Nehmen Sie das Gerät nicht in Betrieb, wenn es Anzeichen von Beschädigungen aufweist oder wenn Teile nicht mehr funktionieren. Lassen Sie es unverzüglich durch den starmix Service reparieren.
- Stellen Sie sicher, dass alle Teile des Luftreinigers sauber und trocken sind.

4.2 Betriebsarten

Der Luftreiniger kann in zwei Betriebsarten betrieben werden:

4.2.1 Umluftbetrieb

Staubhaltige Luft wird angesaugt und gefi ltert, bevor sie wieder in den Raum abgegeben wird.

4.2.2 Unterdruckbetrieb

HINWEIS

Beim Arbeiten mit dem Schlauch ändert sich der Volumenstrom - die Kontrollleuchte "Volumenstrom" kann aufl euchten.

Das Produkt kann auch in Kombination mit Schläuchen oder einer Staubschutzwand betrieben werden, um Ihnen mehr Kontrolle über den Luftein- und -auslass zu geben.

Das Gerät muss nicht im Raum selbst aufgestellt werden.

Optionen für den Vakuumbetrieb:

• mit Lufteinlassschlauch
• mit Luftauslassschlauch
• mit Lufteinlass- und Luftauslassschlauch
• integriert in Staubschutzwand

4.3 Anschließen der Schläuche

HINWEIS

Das Arbeiten mit dem Schlauch verändert den Volumenstrom.

▶ Verlegen Sie den Schlauch so gerade wie möglich.

▶ Entfernen Sie die Lufteinlassabdeckung (4).
Befestigen Sie den Lufteinlassschlauch am Lufteinlass (13) und sichern Sie ihn mit dem Knebelverschluss.

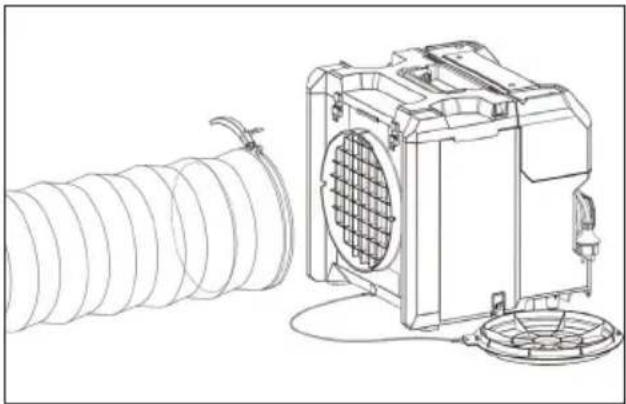

Fig. 1: Anschluss des Lufteinlassschlauchs

Befestigen Sie den Luftauslassschlauch am Luftauslass (7) und sichern Sie ihn mit dem Knebelverschluss.

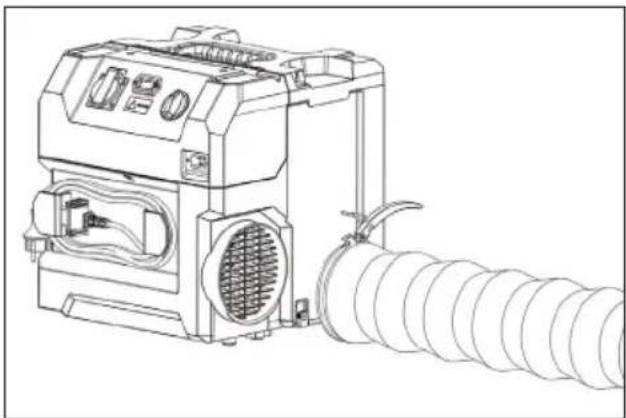

Fig. 2: Anschließen des Luftauslassschlauchs

4.4 Einbau in eine Staubschutzwand

Sie können das Gerät mit dem Adapter für Staubschutzwand direkt in eine Staubschutzwand integrieren und Staub aus dem Inneren der Staubschutzwand absaugen, ohne dass sich das Gerät direkt im Raum befi ndet.

Ziehen Sie den Adapter für die Staubschutzwand (12) von der Lufteinlassabdeckung (4) ab.
▶ Stellen Sie das Gerät an der Staubschutzwand auf.
Drehen Sie den Adapter für die Staubschutzwand um 180°, so dass der Innenring in den Lufteinlass (13) passt. Befestigen Sie die Staubschutzwand mit dem Adapter für die Staubschutzwand am Lufteinlass.

▶ Schneiden Sie ggf. eine Öffnung in die am Lufteinlass befestigte Staubschutzwand.

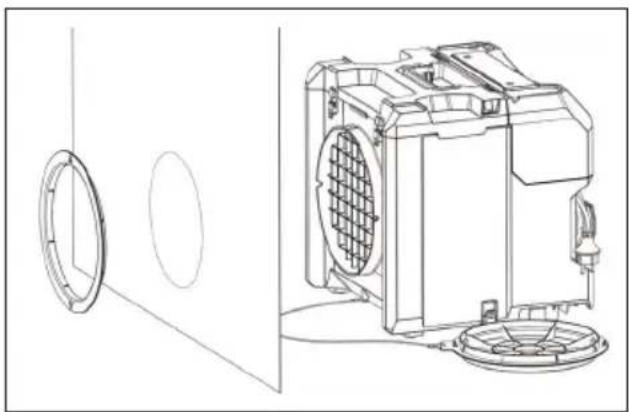

Fig. 3: Adapter für Staubschutzwand

4.5 Mehrere Geräte parallel verwenden

HINWEIS

Die Steckdose steht unter Dauerstrom.

▶ Beachten Sie die Gesamtleistung der Steckdose.

Um die Reinigungswirkung zu erhöhen, können mehrere Geräte parallel betrieben werden. Dies kann durch Verteilen im Raum oder Stapeln geschehen.

4.5.1 Verteilen

▶ Verteilen Sie mehrere Geräte im Raum.
▶ Verbinden Sie die Geräte mit den Netzkabeln.

4.5.2 Stapeln

▶ Stapeln Sie mehrere Geräte übereinander.
Sichern Sie sie mit den Knebelverschlüssen (3) zusammen.
▶ Verwenden Sie dazu die Steckdose am Bedienfeld für die Reihenschaltung.
▶ Verbinden Sie sie in Reihe mit den Netzkabeln.

Fig. 4: Stapeln mehrerer Geräte

5 Betrieb

5.1 Luftreinigung

⚠️ WARNING!

Gesundheitsgefahr durch gefährliche Stäube!

▶ Beachten Sie die Sicherheitshinweise in Kapitel 2.

⚠️ WARNING!

Es besteht Brandgefahr! Explosionsgefahr! Gefahr eines elektrischen Schlages!

▶ Beachten Sie die Sicherheitshinweise in Kapitel 2.

Die optimale Reinigungsleistung wird erreicht, wenn keine Schläuche an den Luftreiniger angeschlossen sind. Je nach den Gegebenheiten und der Anwendung können Sie einen Ansaugschlauch anschließen oder das Produkt direkt in eine Staubschutzwand stellen (siehe Kapitel 4.4).

Das Produkt verfügt über zwei Luftreinigungsstufen. Im Betrieb verwenden Sie die Stufe 'MAX' mit der höheren Reinigungsleistung. Die Einstellung "ECO" dient nur zur Nachreinigung der Luft. Sie kann aktiviert werden, wenn der Raum nicht belegt ist.

5.1.1 Einschalten des Geräts

⚠ VORSICHT!

Gesundheitsgefahr durch gefährliche Stäube!

Beim Einschalten erzeugt das Gerät einen starken Abluftstrom. Dieser kann in der unmittelbaren Umgebung des Geräts Staub aufwirbeln.

▶ Vermeiden Sie es, das Gerät zu kippen oder zu bewegen, während es in Betrieb ist.

▶ Schließen Sie das Gerät an das Stromnetz an.
- Achten Sie darauf, dass das Gerät stabil steht und nicht umkippen kann.
▶ Entfernen Sie die Lufteinlassabdeckung (4).
▶ Stellen Sie den Hauptschalter (11) auf die Position "MAX" (volle Leistung).

5.1.2 Behalten Sie die Kontrollleuchte "Volumenstrom" im Auge

Wenn die Kontrollleuchte aufleuchtet, überprüfen Sie die Filter wie unter 6.2 beschrieben und tauschen Sie sie gegebenenfalls aus. Leuchtet die Kontrollleuchte danach weiterhin auf, siehe Kapitel 9 zur Fehlersuche.

5.1.3 Beendigung der Arbeit

▶ Schalten Sie den Hauptschalter auf die Position "OFF".

▶ Bevor Sie das Netzkabel eines Elektrowerkzeugs aus der Steckdose des Geräts ziehen, trennen Sie immer zuerst das Gerät vom Stromnetz.
▶ Bringen Sie das Kabel in die Aufbewahrungsposition.
▶ Schließen Sie die Abdeckung des Lufteinlasses.

6 Reinigung und Wartung

⚠️ WARNING!

Gefahr eines elektrischen Schlages!

Wenn Sie versuchen, das Gerät zu reinigen und zu warten, während das Netzkabel an eine Steckdose angeschlossen ist, kann dies zu schweren Verletzungen und Verbrennungen führen. Leitfähiger Staub auf dem Gehäuse kann zu einem Stromschlag führen.

Ziehen Sie immer den Netzstecker, bevor Sie Reinigung- und Wartungsarbeiten durchführen.
Warten Sie vor dem Öffnen des Filterdeckels, bis die Turbine vollständig zum Stillstand gekommen ist.

6.1 Reinigung

⚠️ WARNING!

Gefahr durch unsachgemäße Reinigung!

Geräte, die nicht ordnungsgemäß gewartet werden, stellen eine Gefahr für den Benutzer dar.

▶ Beim Einsatz in lebensmittelverarbeitenden Betrieben: Reinigen und desinfizieren Sie den Luftreiniger sofort nach Gebrauch, um Verunreinigungen zu vermeiden.
▶ Verwenden Sie keine brennbaren Reinigungsmittel.
- Nicht mit Dampfstrahlgeräten oder Hochdruckreinigern reinigen.

HINWEIS

Säure, Aceton, Silikon und Lösungsmittel können den Luftreiniger beschädigen.

- Reinigen Sie das Gehäuse des Luftreinigers mit einem nur leicht feuchten Tuch.

• Reinigen Sie den Luftreiniger immer dann, wenn er von außen verschmutzt erscheint.
  ▶ Entfernen Sie hartnäckigen Schmutz vorsichtig aus dem Gerät.

- Reinigen Sie die Belüftungsdüsen vorsichtig mit einer trockenen Bürste.

▶ Reinigen Sie das Gehäuse mit einem nur leicht angefeuchteten Tuch.

6.2 Auswechseln der Luftfilter

⚠️ WARNING!

Gefahr durch gefährliche Stäube!

Das Einatmen von gefährlichen Stäuben kann zu schweren Lungenerkrankungen führen.

• Tragen Sie eine geeignete persönliche Schutzausrüstung, wie
• Atemschutz entsprechend der Staubbelastung
• Augenschutz
  • Schutzhandschuhe

6.2.1 Intervalle für den Filterwechsel

HINWEIS

Ein überfüllter Filter kann zur Überlastung oder Verstopfung des Gerätes führen.

• Sobald die Kontrollleuchte "Volumenstrom" aufleuchtet, stellen Sie die Arbeit mit dem Gerät ein.
  ▶ Ermitteln Sie die Ursache und wechseln Sie gegebenenfalls die Filter aus.
  ▶ Tauschen Sie den Hauptfilter (15) aus, sobald die Kontroll leuchte "Volumenstrom" nach dem Wechsel des Vorfilters wieder aufleuchtet.

6.2.2 Auswechseln der Filter

▶ Schalten Sie das Gerät aus und warten Sie, bis die Turbine vollständig zum Stillstand gekommen ist.
- Öffnen Sie die beiden Kippverschlüsse und nehmen Sie den Filterdeckel (16) ab, indem Sie ihn anheben.
▶ Entfernen Sie den Vorfilter oder den Hauptfilter.
Starke Staubansammlungen im Inneren des Gehäuses mit einem Staubsauger entfernen.

HINWEIS

▶ Ermitteln Sie die Staubklasse des Staubes und verwenden Sie einen für die Staubklasse zugelassenen Staubsauger.

▶ Setzen Sie einen neuen Vorfilter oder Hauptfilter ein, wie in Abb. 5 gezeigt.

HINWEIS

Das Gerät funktioniert nur dann einwandfrei, wenn die Filter richtig eingesetzt sind.

▶ Achten Sie auf die richtige Position der Filter.

- Senken Sie den Filterdeckel in die Position und verschließen Sie ihn durch Schließen der Knebelverschlüsse.

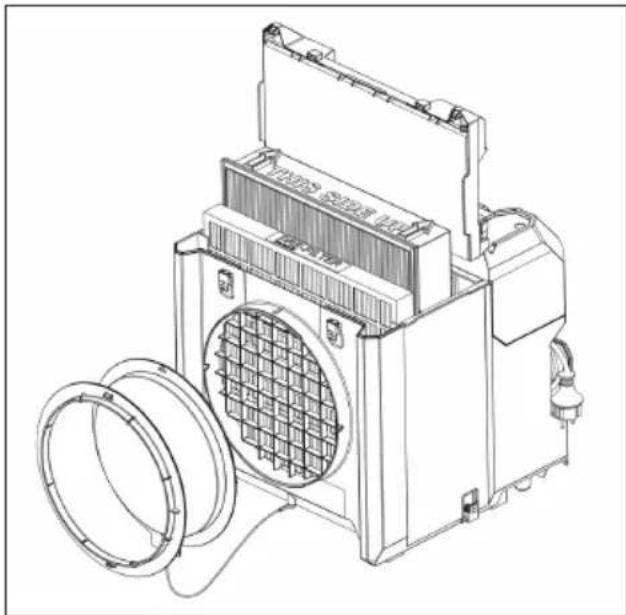

Fig. 5: Auswechseln der Filter

7 Transport und Lagerung

7.1 Transport

• Vor dem Transport alle Zubehörteile wie z.B. Schläuche entfernen.
  ▶ Stellen Sie sicher, dass das Gerät während des gesamten Transports sicher befestigt ist.
  Überprüfen Sie den Luftfi Iter nach dem Transport auf Anzeichen von Schäden und stellen Sie sicher, dass alle sichtbaren Teile einwandfrei funktionieren.
  ▶ Bewahren Sie das Kabel in der Aufbewahrungsposition auf(Abb. 6). Sichern Sie den Stecker mit der mitgelieferten Kabelklemme.
  Schließen Sie vor dem Transport die Lufteinlassabdeckung(Abb. 7). Dadurch wird verhindert, dass Staub aus dem Gerät in die Umgebung entweicht.

7.2 Lagerung

Lagern Sie das Gerät immer so, dass das Stromversorgungskabel vom Stromnetz getrennt ist.

Lagern Sie das Gerät an einem trockenen Ort, an dem es für Kinder und Unbefugte unzugänglich ist.
Überprüfen Sie den Luftreiniger nach längerer Lagerung stets auf Anzeichen von Schäden und stellen Sie sicher, dass alle sichtbaren Teile einwandfrei funktionieren.

Fig. 6: Aufbewahrungsposition des Kabels

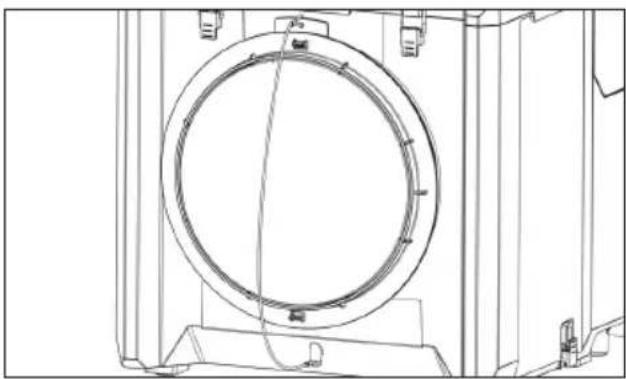

Fig. 7: Lufteinlassabdeckung(Schließstellung)

8 Weitere Informationen

Weitere Informationen erhalten Sie, wenn Sie den QR-Code auf der Vorderseite des Geräts scannen.

9 Fehlersuche und Reparaturen

⚠️ WARNING!

Gefahr eines elektrischen Schlages!

- Reparaturen am elektrischen Teil des Werkzeugs oder Geräts dürfen nur von ausgebildeten Elektrofachkräften durchgeführt werden.

⚠️ WARNING!

Unsachgemäß reparierte Luftreiniger stellen eine Gefahr für den Benutzer dar!

▶ Reparaturen sollten nur von qualifi ziertem Personal, z.B. dem Kundendienst, durchgeführt werden.
▶ Verwenden Sie nur Original-Ersatzteile.

HINWEIS

Funktionsstörungen sind nicht immer auf Defekte am Luftreiniger zurückzuführen.

Störung oder Fehler Mögliche Ursache Zu	ergreifende Maßnahmen
Das Gerät lässt sich nicht einschalten.	Das Netzkabel ist nicht richtig eingesteckt.	Stecken Sie das Netzkabel in die Steck-dose.
	Das Netzkabel oder der Stecker ist defekt. Wenden Sie sich an den starmix Service.
Es befindet sich Staub in der Ausblasluft.	Die Filterdichtung des Filters ist beschädigt.	Tauschen Sie den Filter aus und reinigen Sie das Innere des Geräts.
	Der Filter hat Löcher. Tauschen Sie den Filter aus und reinigen Sie das Innere des Geräts.
Die Kontrollleuchte "Volumenstrom" leuchtet auf.	Der Filter ist belegt. Überprüfen Sie die Filter und tauschen Sie sie ggf. aus.
	Der Deckel-Lufteinlass (4) ist geschlossen. Öffnen Sie den Lufteinlass der Abdeckung.
	Der Luftein- oder -auslassschlauch ist verstopft.	Begradigen Sie den Schlauch und entfernen Sie die Verstopfung.
	Das Luftein- oder -auslassgitter ist verstopft.	Reinigen Sie das Luftein- oder -auslassgitter und beseitigen Sie Verstopfungen.
Die Kontrollleuchte "Volumenstrom" leuchtet nach dem Austausch des Vorfi Iters auf.	Der Hauptfi Iter ist verstopft.	Tauschen Sie den Hauptfi Iter aus. Sollte die Filterkontrollleuchte trotz dieser Maßnahmen aufl euchten, wenden Sie sich an den Starmix Service.
	Der Vorfilter ist falsch eingesetzt.	Prüfen Sie die Filter und setzen Sie sie ggf. richtig ein.
	Der Filterdeckel ist offen.	Schließen Sie die Filterabdeckung.

10 Originalteile

HINWEIS

Nur Originalzubehör verwenden.

Artikelbezeichnung Besondere Merkmale / Material Best.-Nr.
Hauptfi Iter H13 HEPA 466101
Vorfi Iter 5 Stück 466118
Lufteinlass-Schlauch 6 m 466125
Luftauslass-Schlauch 6 m 466163
Set Netzkabel 466132

Weiteres Zubehör finden Sie in der Sonderzubehörliste, diese erhalten Sie auf Anfrage beim starmix Serviceteam oder online unter: www.starmix.de, E-Mail: [e-mail].

11 Entsorgung

Altgeräte enthalten wertvolle Materialien, die wieder aufbereitet werden können. Entsorgen Sie das Gerät nicht über den normalen Hausmüll. Entsorgen Sie es ordnungsgemäß über eine geeignete Sammelstelle, z. B. bei Ihrer kommunalen Entsorgungsstelle.

12 Spezifi kationen

Typ Aeroxx 750	Einheit	ECO	MAX
Gewicht	kg	10,5
Abmessungen L x B x H	mm	380 x 380 x 402
Nennleistung	kW	0,17	0,25
Spannung	V	230 (50/60 Hz)
Aktuell	A	0,94	0,9
Stromquelle		1-phasig
Nennleistung EU-Steckdose	A	11
	W	3200
Hauptfi Iter (HEPA H13)	m	2,83
Vorfi Iter	m	0,35
Netzkabel	m3/h	H07RN-F 3G1,5, L=3m
Max. Volumenstrom (ohne Schläuche, unbenutzter Filter)	m3/h	580	750
Min. Volumenstrom (Filter mit Staub, sobald die Filterkon-trolleuchte aufl euchtet)	m3/h	400	580
Max. Raumgröße (15 Luftwechsel / h, Raumhöhe 3 m)	m2	9	13
Max. Volumenstrom (Turbine)	m3/h	1425
Max. Unterdruck	Pa	190	250
Schallleistungspegel	dB(A)		79,0
Schalldruckpegel	dB(A)		66,1
Ungewissheit	dB(A)	±3

13 EG-Konformitätserklärung

Wir erklären, dass die nachfolgend bezeichnete Maschine sowohl in ihrer Konzipierung und Bauart als auch in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn die Maschine ohne unsere Zustimmung verändert wird.

Produkt: Gewerblicher Bau-Luftreiniger

Art:

Aeroxx 750

Die Konstruktion der Geräte entspricht den folgenden einschlägigen Vorschriften:

EG-Maschinenrichtlinie 2006/42/EG

EMV-Richtlinie 2014/30/EU

ROHS 2011/65/EU

EG-Maschinenrichtlinie 2006/42/EG einschließlich der Ergänzungen:

EN 60335-1:2012/A15:2021

EN 60335-2-65:2003/A11:2012

EN 62233:2008

EMV-Richtlinie 2014/30/EU

EN 55014-2:2021

EN 55014-1:2021

EN 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

RoHS 2011/65/EU

EN 63000:2018

Bevollmächtigter Vertreter für die Erstellung der technischen Dokumentation:

ELECTROSTAR GmbH, Hans-Zinser-Str. 1-3, 73061 Ebersbach/Fils, Deutschland

Candu Sroov

30.07.2024

Carsten Gresser

Leiter der Qualitätssicherung

English

EF-Maskiner Direktiv 2006/42/EG

EMC-direktiv 2014/30/EU

ROHS 2011/65/EU

EF-maskindirektiv 2006/42/EF inkludert endringer: EN 60335-1:2012/A15:2021

EN 60335-2-65:2003/A11:2012

EN 62233:2008

EF-direktiv EMC 2014/30/EU

EN 55014-2:2021

EN 55014-1:2021

EN 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

RoHS 2011/65/EU

EN 63000:2018

Produkt: Kommerciel luftrenser

Type:

Aeroxx 750

E-Mail: [e-mail]

Internet: www.starmix.de
