BEDIENUNGSANLEITUNG WI6111CM Atag

Bedienungsanleitung Dunstabzugshaube

	Beschreibung				4
	Einleitung				4
Sicherheit
	Worauf Sie achten müssen 5
	Abluftsysteme				6
Gebrauch
	Bedienung				7
Pflege
	Reinigen				8
	Fettfilter	entfernern
	Austausch	der	Kohlefilter
	Lampen	auswechseln
Installation
	Allgemein				10
	Elektroanschluss				11
	Montagevorbereitung				12
	Montage				12
Anhang
	Entsorgung von Gerät und Verpackung			15

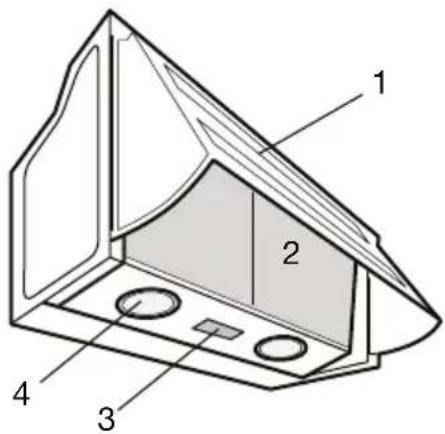

Beschreibung

1 2 3 4

0 1 2 3 ATAG A B C

1. Dampfsammler
2. Fettfilter

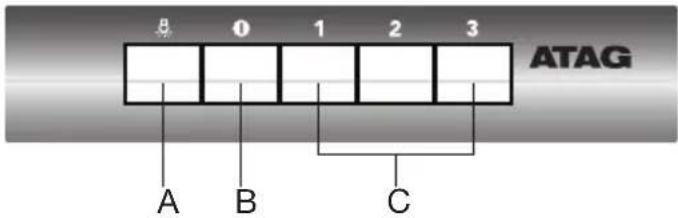

3. Bedienfeld
   A. Beleuchtung an/aus
   B. Ausschalter
   C. Ventilatorschalter

4. Lampen

Einleitung

Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. So stehen sie auch für eine zukünftige Nutzung des Geräts zur Verfügung.

Worauf Sie achten müssen

Lassen Sie das Gerät von einem anerkannten Installateur anschließen (Siehe das Kapitel "Installation"). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist.

• Schließen Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an.
• Aufgrund eventuell vorhandener scharfer Kanten empfehlen wir, bei der Montage der Dunstabzugshaube Arbeitshandschuhe zu tragen.
• Das Gerät wurde gemäß den aktuellsten Sicherheitsstandards gefertigt. Dennoch empfehlen wir, dass Personen mit geistigen oder motorischen Behinderungen das Gerät nicht ohne Aufsicht bedienen sollten. Dies gilt auch für Kinder.
• Verwenden Sie die Dunstabzugshaube nicht, wenn der Fettfilter nicht oder nicht korrekt angebracht ist!
  • Lehnen Sie sich nicht gegen die Dunstabzugshaube.
• Stellen Sie keine Gegenstände auf die Dunstabzugshaube, es sei denn, dies wird ausdrücklich gefordert.
• Sorgen Sie für eine ausreichende Belüftung, wenn Sie die Dunstabzugshaube zusammen mit einem Gaskochfeld verwenden.
• Die Dunstabzugshaube darf nicht an einen Abzugskanal angeschlossen sein, der auch für andere Geräte mit warmer Abluft verwendet wird.
• Unter der Dunstabzugshaube darf nicht flambiert werden; den Filter wenn notwendig reinigen. Lassen Sie keine Pfannen während der Benutzung unbeaufsichtigt, da sich das erhitzte Fett entzünden kann.
• Die Dunstabzugshaube muss regelmäßig (mindestens ein Mal pro Monat) innen und außen gereinigt werden. Eine unzureichende Reinigung oder zu spät ausgewechselte Filter können eine Feuergefahr darstellen.
• Eine beschädigte Zuleitung muss vom Kundendienst des Herstellers oder gleichwertig qualifizierten Personen ausgetauscht werden, um Gefahren auszuschließen.

Worauf Sie achten müssen

• Bevor Lampen ausgetauscht werden, muss das Gerät vom Stromnetz getrennt werden! Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl. Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um die Gefahr eines Stromschlags zu verringern.
• Einige offene Teile können bei der Verwendung mit Kocheinrichtungen heiß werden.
• Die Fettfilter werden bei Verwendung des Geräts heiß. Warten Sie nach dem Kochen mindestens 30 Minuten vor einer Reinigung der Filter.
• Während der Reparatur oder Reinigung des Geräts muss der Strom ausgeschaltet werden. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie die Sicherung im Stromkasten auf Null.
• Fett und Öl können bei Überhitzung Feuer fangen. Bleiben Sie während der Zubereitung von Speisen stets in der Nähe.
• Es wird keinerlei Haftung für Fehler, Schäden am Gerät oder Brände übernommen, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

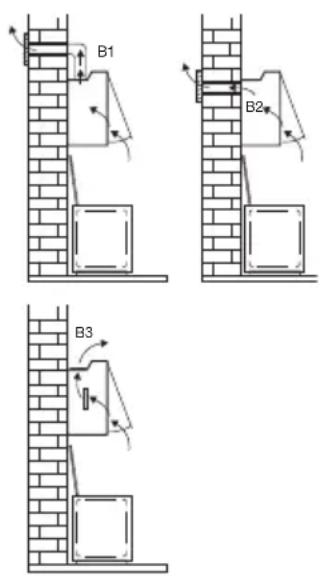

Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die eingesogenen und gefilterten Küchendämpfe werden nach außen abgeführt, entweder oben (B1) oder auf der Rückseite (B2). Dies ist die beste Methode.

2. Im Umluftbetrieb. Wenn die Haube im Umluftbetrieb angeschlossen ist, werden Fettpartikel und Gerüche aus der abgesaugten Luft gefiltert. Die Luft wird dann nicht nach außen abgeleitet, sondern wieder in die Küche zurückgeleitet (B3). In diesem Fall müssen Sie einen Kohlefilter einsetzen.

B1 B2 B3

Achtung! Der Kohlefilter muss getrennt bestellt werden.

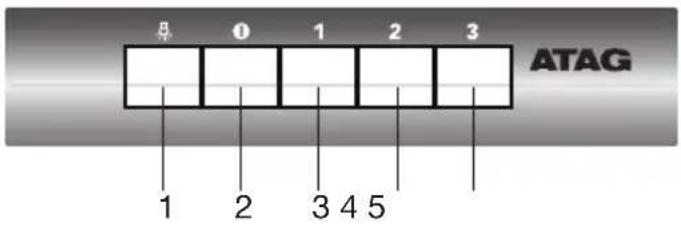

Bedienung

ATAG 1 2 3 4 5

Gebläse einschalten

Drücken Sie die Gebläsetaste 3.

Die Dunstabzugshaube schaltet sich auf Stufe 1 ein.

Drücken Sie die Gebläsetaste 2.

Die Dunstabzugshaube schaltet sich aus.

Erhöhen der Geschwindigkeit

Drücken Sie die Gebläsetaste 4 oder 5. Das Gebläse schaltet sich mit der gewählten Einstellung ein.

Beleuchtung ein- und ausschalten

Drücken Sie die Taste für die Beleuchtung 1.

Die Beleuchtung ist eingeschaltet.

Drücken Sie die Taste 1 für die Beleuchtung erneut.

Die Beleuchtung ist ausgeschaltet.

Reinigung

Achtung! Vor jeder Reinigung und Pflege muss die Dunstabzugshaube durch Abziehen des Netzsteckers oder Ausschalten der Sicherung vom Stromnetz getrennt werden. Die Dunstabzugshaube muss regelmäßig (mindestens so häufig wie die Fettfilter) innen und außen gereinigt werden. Keine Produkte verwenden, die Scheuermittel enthalten.

Keinen Alkohol verwenden!

Achtung! Eine Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Aus diesem Grund raten wir Ihnen, diese Anweisungen unbedingt einzuhalten. Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Danach mit sauberem Wasser abspülen. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Soda. Die Lackierung der Dunstabzugshaube bleibt schön, wenn Sie sie gelegentlich mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Edelstahlfilter

Diese müssen einmal monatlich gereinigt werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell vorhanden – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder im Geschirrspüler bei niedriger Temperatur im Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, so dass das Wasser herauslaufen kann. Beim Waschen in einem Geschirrspüler können Fettfilter aus Aluminium leicht die Farbe ändern. Das ist normal und hat keine Auswirkung auf ihre Filtereigenschaften.

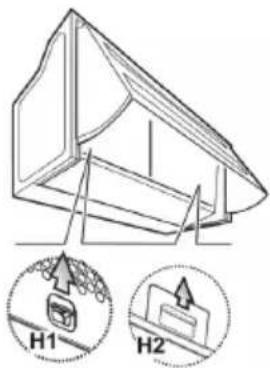

Fettfilter

H1 H2

Kohlefilter

Fettfilter entfernen

Öffnen Sie die Filterverriegelung und entfernen Sie die Fettfilter.

- Achtung! Reinigen Sie die Fettfilter einmal pro Monat mit Seifenlauge. Beim Waschen in einem Geschirrspüler können die Fettfilter eventuell die Farbe ändern. Das ist normal und hat keine Auswirkung auf ihre Filtereigenschaften.

Austausch der Kohlefilter

Die Sättigung des Filters hängt von der Häufigkeit der Nutzung ab. Der Kohlefilter muss jedoch mindestens alle vier Monate ausgetauscht werden.

- Achtung! Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesättigter Kohlenstoff ist nicht umweltfreundlich. Tauschen Sie den Filter rechtzeitig aus.

- Öffnen Sie die Tür und drücken Sie den Haken an der Seite der Tür nach innen. Ziehen Sie die Tür aus der Führung.

- Setzen Sie die Tür mit der Platte wieder in die Dunstabzugshaube ein, erst oben, dann unten.

Lampen auswechseln

Das Gerät vom Stromnetz trennen. Achtung! Vor dem Berühren der Lampen sicherstellen, dass diese abgekühlt sind.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe entnehmen
3. und gegen eine neue 12V 20W (max.) G4 Halogenleuchten austauschen. Achten Sie darauf, die Lampen nicht mit den Händen zu berühren.
4. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen richtig eingesetzt sind, bevor Sie sich an den Kundendienst wenden.

Allgemein

Dieses Geräts muss von einem anerkannten Installateur angeschlossen werden, der die anzuwendenden Sicherheitsvorschriften kennt und beachtet. Das Gerät entspricht den europäischen Vorschriften.

Wichtige Informationen:

• Der Abstand zwischen dem niedrigsten Punkt der Anzugshaube und einer Gaskochplatte muss mindestens 70 cm betragen. Bei einer elektrischen Kochplatte, einem Keramikfeld oder einer Induktionskochplatte muss dieser Abstand mindestens 65 cm sein.
• Wenn die Dunstabzugshaube an einen vorhandenen Abluftkanal angeschlossen wird, dürfen an diesen Kanal keine weiteren Geräte (wie etwa ein Gaswassererhitzer oder ein Ofen) angeschlossen sein.
• Beachten Sie die örtlichen Vorschriften für die Entlüftung von Gasgeräten.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die Wirkung der Dunstabzugshaube.
• Überprüfen Sie vor dem Bohren, ob in der Wand Installationsleitungen vorhanden sind.
• Das Anschlussrohr der Abzugshaube hat einen Durchmesser von 120 mm. Es wird empfohlen, dass das Abluftrohr den gleichen Durchmesser hat.
• Das mit dieser Dunstabzugshaube mitgelieferte Installationsmaterial ist für verstärkte Beton- und Backsteinmauern geeignet. Für einige Mauertypen sind spezielle Dübel und Schrauben erforderlich.

Anschluss

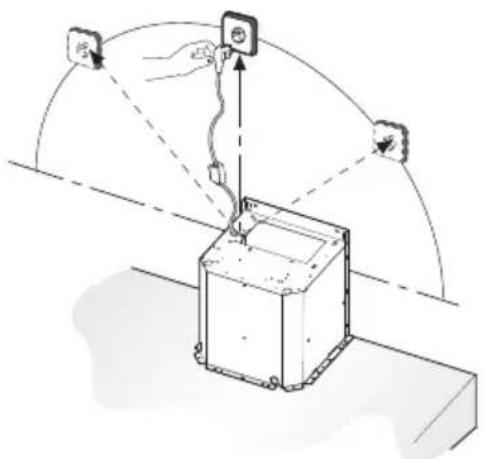

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen.

Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, muss ein zweipoliger Schalter angebracht werden, der unter Umständen einer Überspannung nach Kategorie III entsprechend den Installationsanweisungen ein vollständiges Trennen vom Netz ermöglicht.

Achtung! Vor dem Einschalten muss sichergestellt werden, dass das Netzkabel ordnungsgemäß angebracht wurde.

Die Dunstabzugshaube ist mit einem besonderen Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst ein Ersatzteil angefordert werden.

max 90 cm

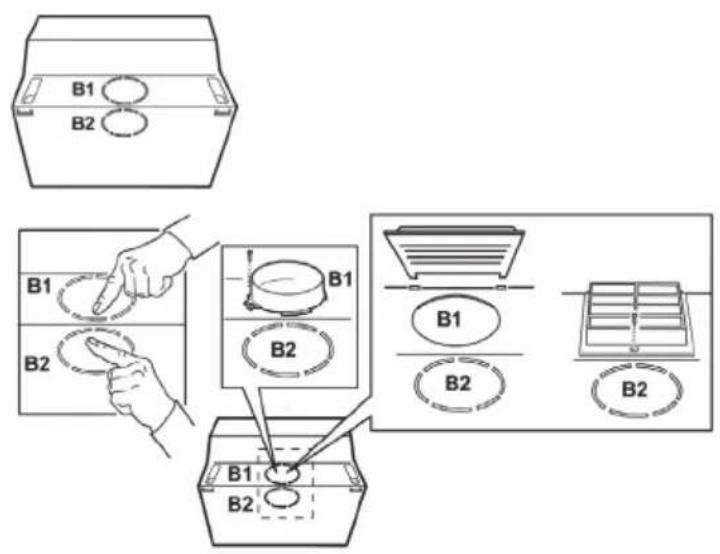

- Wählen Sie die gewünschte Abluftöffnung (B1 oder B2) und machen Sie diese frei, indem Sie die vorperforierte Platte entfernen.

- Befestigen Sie das Kunststoffanschlussstück an der freigemachten Abluftöffnung. Das Anschlussstück ist mit einem Bajonettverschluss versehen.

B1 B2 B1 B2 B1 B2 B1 B2 B2

Montage

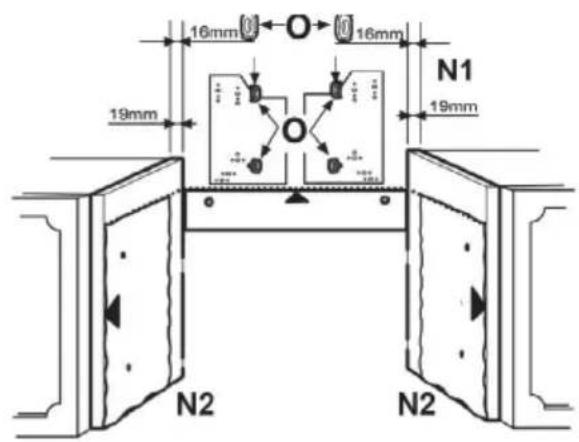

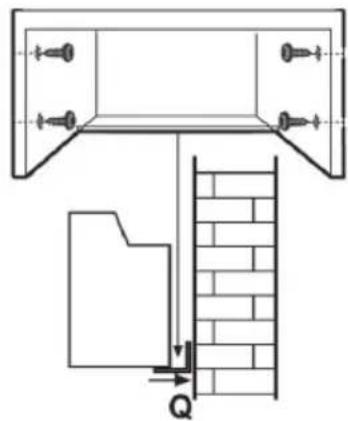

Montage der Dunstabzugshaube an die Seitenwände

• Kontrollieren Sie die Wandschränke auf ausreichende Stabilität.
• Verwenden Sie zur Bestimmung der Position der Befestigungsoffnungen die Bohrmarkierung N2. Die Oberseite der Markierung entspricht der Oberseite der Dunstabzugshaube. Die Vorderseite der Markierung entspricht der Vorderseite der Dunstabzugshaube ohne Tür.

- Bohren Sie die Montagebohrungen in die Wandschränke. Es liegen Einsätze für den Einbau der Abzugshaube in Wandschränke mit einer Wandstärke von 16 mm bei. Der mitgelieferte Winkel (Q) kann zum Füllen des Freiraums zwischen Abzugshaube und Wand verwendet werden.

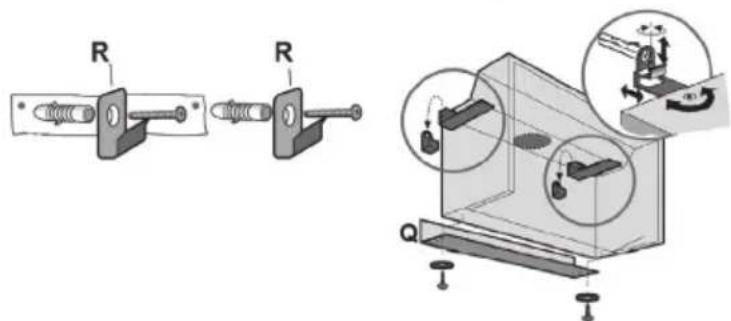

Montage der Dunstabzugshaube an der Wand

Verwenden Sie zur Bestimmung der Position der Befestigungsöffnungen die Bohrmarkierung N1. Die Oberseite der Markierung entspricht der Oberseite der Dunstabzugshaube.

1. Bohren Sie die Öffnungen und befestigen Sie die Mauerbügel (R) mit Hilfe der Dübel und Schrauben an der Wand.

2. Schieben Sie die Aufhängbügel von der Rückseite her in die Dunstabzugshaube.

3. Befestigen Sie den Bügel mit den mitgelieferten Schrauben und Unterlegscheiben.

4. Schrauben Sie auch eine Inbusschraube in die Aufhängbügel. Hiermit können Sie später die Höhe einstellen.

5. Hängen Sie die Dunstabzugshaube an die Mauerbügel. Die Höhe und die Tiefe der Dunstabzugshaube kann mit den Stellschrauben oder durch Verschieben der Bügel eingestellt werden.

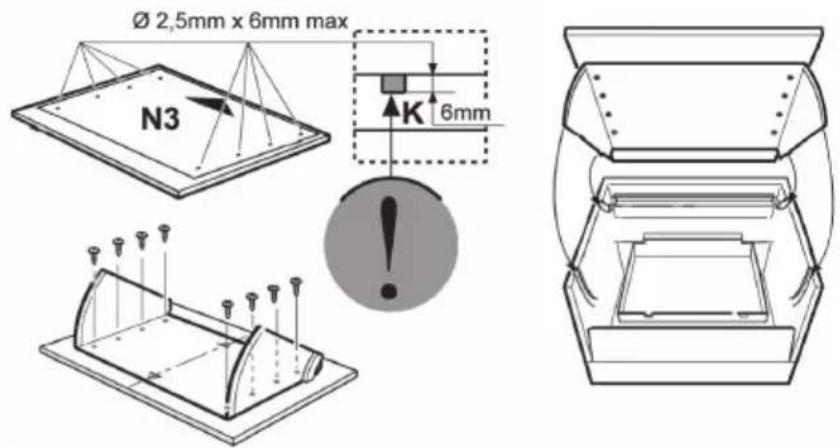

Montage der Türfüllung

1. Öffnen Sie die Tür, drücken Sie den Haken nach innen und entfernen Sie die Tür.
2. Legen Sie die Türfüllung mit der Rückseite nach oben auf eine flache Oberfläche.
3. Legen Sie die Bohrmarkierung (N3) auf die Rückseite der Türfüllung. Der Pfeil auf der Markierung muss nach oben zeigen.
4. Bohren Sie die Befestigungsoffnungen (K) mit einer Tiefe zwischen 2,5 mm und 6 mm.
5. Befestigen Sie die Metallplatte mit den acht mitgelieferten Schrauben.
6. Setzen Sie die Tür mit der Platte wieder in die Dunstabzugshaube ein, erst oben, dann unten.
7. Überprüfen Sie, dass die Tür gut öffnet und schließt.

Entsorgung von Gerät und Verpackung

Dieses Gerät wurde unter der Verwendung umweltfreundlicher Materialien hergestellt. Nach Ablauf seiner Nutzungsdauer muss es verantwortungsbewusst entsorgt werden. Hierzu erhalten Sie Informationen bei den zuständigen Behörden.

Die Verpackung des Gerätes kann recycelt werden. Verwendet können sein:

• Pappe;
  • Polyethylenfolie (PE);
  • CFRP-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer durchgestrichenen Mülltonne gekennzeichnet. Dies bedeutet, dass das Produkt am Ende seiner Nutzungszeit nicht zusammen mit dem Hausabfall beseitigt werden darf. Stattdessen muss es zur Entsorgung bei einer von den städtischen Behörden eingerichteten Sammelstelle oder zu einem Fachhändler, der einen Rücknahmeservice anbietet, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die eine nicht vorschriftsmäßige Entsorgung zur Folge hat. Außerdem wird die Wiederverwertung der Materialien ermöglicht, aus denen das Gerät besteht, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.
