BEDIENUNGSANLEITUNG New Breeze Eco Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Geräteübersicht 6

Bedienfeld und Tastenfunktionen 7

Fernbedienung und Anzeigen 8

Installation 14

Reinigung und Pflege 19

Fehlerbehebung 21

Fehlercodes 22

Hinweise zum Kältemittel R290 23

Produktdatenblatt 24

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 26

Hinweise zur Entsorgung 28

Hersteller & Importeur (UK) 28

English 29

Español 53

Français 77

Italiano 101

TECHNISCHE DATEN

Artikelnummer 10032511, 10033584
Stromversorgung 220-240 V ~ 50/60 Hz
Kühlleistung 10.000 BTU
Raumgröße 29 - 49 m^2

SICHERHEITSHINWEISE

Spezielle Hinweise

• Verwenden Sie zum Entfrosten oder zum Reinigen ausschließlich vom Hersteller empfohlene Mittel.
• Lagern Sie das Gerät keinesfalls in einem Raum, in welchem sich permanent Zündquellen befinden (beispielsweise: offene Flammen, ein eingeschaltetes Gasgerät oder ein eingeschaltetes elektrisches Heizgerät).
• Durchstechen oder verbrennen Sie das Gerät keinesfalls.
• Beachten Sie, dass Kühlmittel geruchlos sein können.

Hinweis: Verwenden Sie das Gerät ausschließlich in Räumen, welche größer sind als X m² (siehe Tabelle):

Modell X ( m^2 )
5000 BTU/h, 7000 BTU/h, 8000 BTU/h 4 m^2
9000 BTU/h, 10000 BTU/h, 10500 BTU/h 12 m^2
12000 BTU/h, 14000 BTU/h, 16000 BTU/h,18000 BTU/h 15 m^2

Allgemeine Sicherheitshinweise

• Das Gerät ist ausschließlich für die Verwendung im Innenbereich geeignet.
- Verwenden Sie das Gerät nicht, wenn es repariert werden muss oder nicht richtig installiert wurde.
- Verwenden Sie das Gerät nicht in den folgenden Bereichen:

• in der Nähe von Wärmequellen,
• in Bereichen, in welchen Öl spritzen kann,
• in Bereichen, welche direktem Sonnenlicht ausgesetzt sind,
• in Bereichen, in welchen Spritzwasser auftreten kann,
• in der Nähe von Badewannen, in Waschräumen, in der Nähe von Duschen oder Swimmingpools.

- Stecken Sie Ihre Finger oder sonstige Objekte niemals in die Belüftungsöffnungen. Warnen Sie insbesondere Kinder vor der davon ausgehenden Gefahr.

- Achten Sie darauf, dass das Gerät während des Transports und der Lagerung senkrecht gehalten wird, damit der Kompressor richtig positioniert wird.

- Schalten Sie das Gerät vor der Reinigung immer aus und ziehen Sie den Netzstecker aus der Steckdose.

- Schalten Sie das Gerät, bevor Sie es an einen anderen Ort stellen, aus und ziehen Sie den Netzstecker aus der Steckdose. Bewegen Sie das Gerät langsam und vorsichtig.

• Decken Sie das Gerät, zur Vermeidung von Brandgefahr, nicht ab.
• Alle Anschlüsse des Lüfters müssen den lokalen Vorschriften für elektrische Sicherheit entsprechen. Falls notwendig, informieren Sie sich über diese Vorschriften.
• Beaufsichtigen Sie Kinder, damit diese nicht mit dem Gerät spielen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienst oder einer in ähnlicher Weise qualifi zierten Person ersetzt werden, um Gefahren zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen (Kinder eingeschlossen) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten und/oder mangelnder Erfahrung und Wissen verwendet werden, insofern diese von einer für ihre Sicherheit verantwortlichen Person in das Gerät eingewiesen wurden und die mit der Verwendung des Geräts einhergehenden Gefahren begreifen. Die Reinigung und Wartung des Geräts darf von Kindern nur unter Aufsicht durchgeführt werden.
• Das Gerät muss gemäß der nationalen Verkabelungsvorschriften installiert werden.
• Art und Spannung der Sicherungen: T, 250 V AC, 2 A oder höher.
• Kontaktieren Sie für die Reinigung und Wartung des Geräts den Kundendienst.
• Ziehen Sie nicht am Netzkabel und deformieren oder modifi zieren Sie dieses nicht und tauschen Sie es keinesfalls in Wasser ein. Ein falscher Umgang mit dem Netzkabel kann zu Schäden am Gerät und/oder Stromschlägen führen.
  • Die nationalen Gasvorschriften müssen eingehalten werden.
  • Blockieren Sie keinesfalls die Belüftungsöffnungen.
• Bedienen Sie das Gerät nicht ausschließlich durch hineinstecken oder herausziehen des Netzsteckers, da es dadurch zu Stromschlägen oder zu Bränden durch Hitzeentwicklung kommen kann.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn seltsame Geräusche, ein seltsamer Geruch oder Rauch aus dem Gerät austreten.

Hinweise zum Umgang mit Schäden

• Kontaktieren Sie bei Schäden am Gerät den Hersteller, den Kundendienst oder eine in ähnlicher Weise qualifi zierte Person.
• Schalten Sie beim Auftreten von Schäden das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie den Hersteller, den Kundendienst oder eine in ähnlicher Weise qualifi zierte Person.
  • Das Netzkabel muss unbedingt sicher geerdet werden.
• Wenn das Netzkabel beschädigt ist muss das Gerät zur Gefahrenvermeidung ausgeschaltet werden und der Netzstecker aus der Steckdose gezogen werden. Das Netzkabel muss vom Hersteller, dem Kundendienst oder einer in ähnlicher Weise qualifi zierten Person ersetzt werden.

WARNUNG

Verletzungsgefahr! Reparaturen am Kühlmittelkreislauf dürfen nur von geschulten Fachpersonal ausgeführt werden. Versuchen Sie niemals das Gerät selbst zu reparieren!

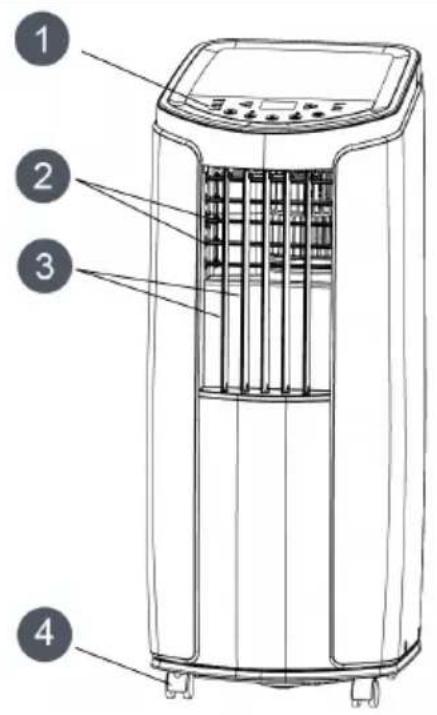

GERÄTEÜBERSICHT

1	Bedienfeld	7	Belüftungsschlitze
2	Lüftungslamellen	8	Lufteinlass
3	Schwinglamellen	9	Anschluss A
4	Rollen	10	Abluftschlauch
5	Kabelhalter	11	Anschlüsse B und C
6	Stecker und Netzkabel

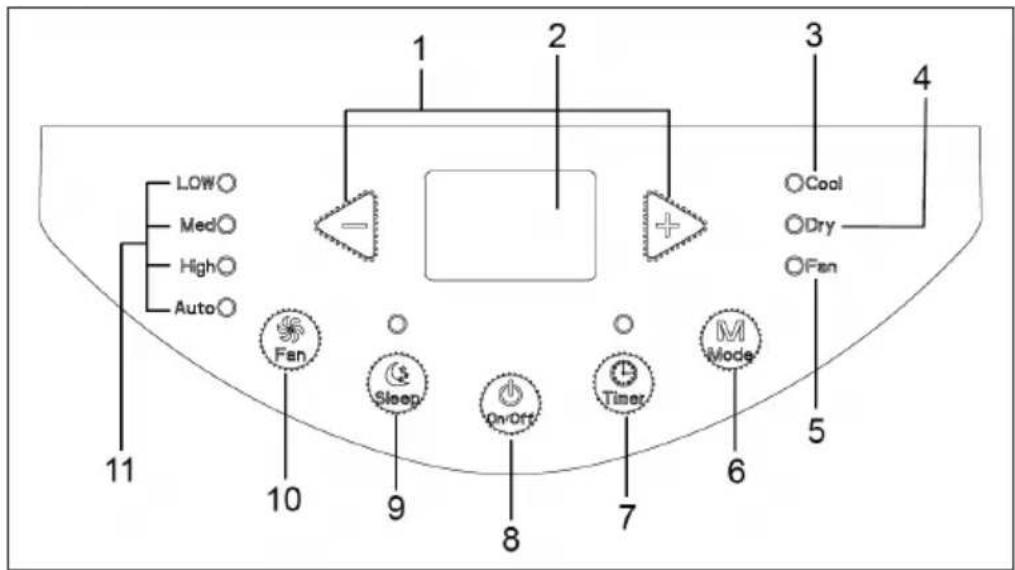

BEDIENFELD UND TASTENFUNKTIONEN

LOW Med High Auto 11 10 9 8 7 6 5 4 3 2 1 - + - Cool Dry Fan Fan Sleep On/Orr Timer Mode

1 Taste +/-
2 Temperaturanzeige
3 Kühlanzeige
4 Trocknungsanzeige
5 Ventilatoranzeige
6 Modus
7 Timer
8 Ein/Aus-Taste
9 Schlafmodus
10 Ventilator
11 Ventilatorgeschwindigkeit

+/-	Drücken Sie die Tasten im Kühlmodus, um die Temperatur in 1 °C-Schritten anzupassen. Der einstellbare Temperaturbereich liegt zwischen 16°C - 30°C. Im Auto-, Trocknungs- oder Ventilator-Modus ist diese Taste inaktiv.
MODE	Drücken Sie die Taste, um den Modus in der folgenden Reihenfolge auszuwählen: Kühlung > Trocknung > Ventilator.
	COOL (Kühlung): In diesem Modus leuchtet die Kühlanzeige. Das Display zeigt die eingestellte Temperatur. Die einstellbare Temperatur liegt zwischen 16 °C und 32 °C.
	DRY (Trocknung): In diesem Modus leuchtet die Trocknungsanzeige. Das Display zeigt keine Temperatur an.
	FAN: In diesem Modus arbeitet nur der Lüfter. Die Ventilatoranzeige leuchtet. Das Display zeigt keine Temperatur an.
FAN	Drücken Sie diese Taste, um die Geschwindigkeit in der folgenden Reihenfolge auszuwählen: niedrig > mittel > hoch > auto > niedrig.
TIMER	Drücken Sie diese Taste, um den Timer aufzurufen. Drücken Sie dann auf die +/- Taste, um den Timer einzustellen. Bei jedem Tastendruck verändert sich die Zeit um 0.5 Stunden, bis 10 Stunden erreicht sind. Danach ändert sich der Wert mit jedem weiteren Tastendruck um 1 Stunde. Nachdem Sie den gewünschten Wert eingegeben haben, warten Sie 5 Sekunden lang, bis das Display die Zeit automatisch übernimmt. Sobald der Timer läuft, leuchtet die Timer-Anzeige im Display. Wenn Sie den Timer abbrechen möchten, drücken Sie im Timer-Modus erneut auf die Timer-Taste.
SLEEP	Drücken Sie die Taste, um den Schlafmodus zu aktivieren. Falls sich das Gerät gerade im Kühl-Modus befindet, steigt die Temperatur, sobald der Schlafmodus startet, innerhalb einer Stunde um 1 °C. Innerhalb der nächsten 2 Stunden steigt die Temperatur um weitere 2 °C und bleibt dann auf diesem Level. Die Schlaffunktion funktioniert nicht im Ventilator-, Auto- oder Trocknungsmodus.

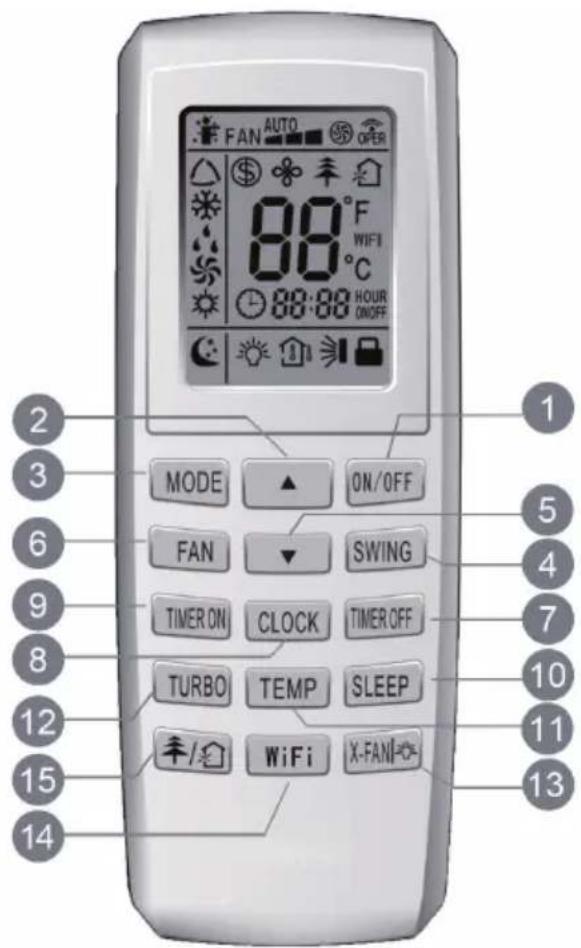

FERNBEDIENUNG UND ANZEIGEN

FAN AUTO OPER 88°F WIFI C 88:88 HOUR ON/OFF MODE ON/OFF FAN SWING TIMER ON CLOCK TIMER OFF TURBO TEMP SLEEP WiFi X-FAN 2 3 5 6 7 8 10 11 13 14

1	Ein/Aus-Schalter	9	Einschaltautomatik
2	Hoch-Taste (+)	10	Schlafmodus
3	Modus	11	Temperatur
4	Schwenkbewegung (hoch/runter)	12	Turbo
5	Runter-Taster (-)	13	X-Fan / Licht
6	Ventilator	14	WiFi
7	Abschaltautomatik	15	Gesundheitsmodus / Luftspülung
8	Uhrzeit

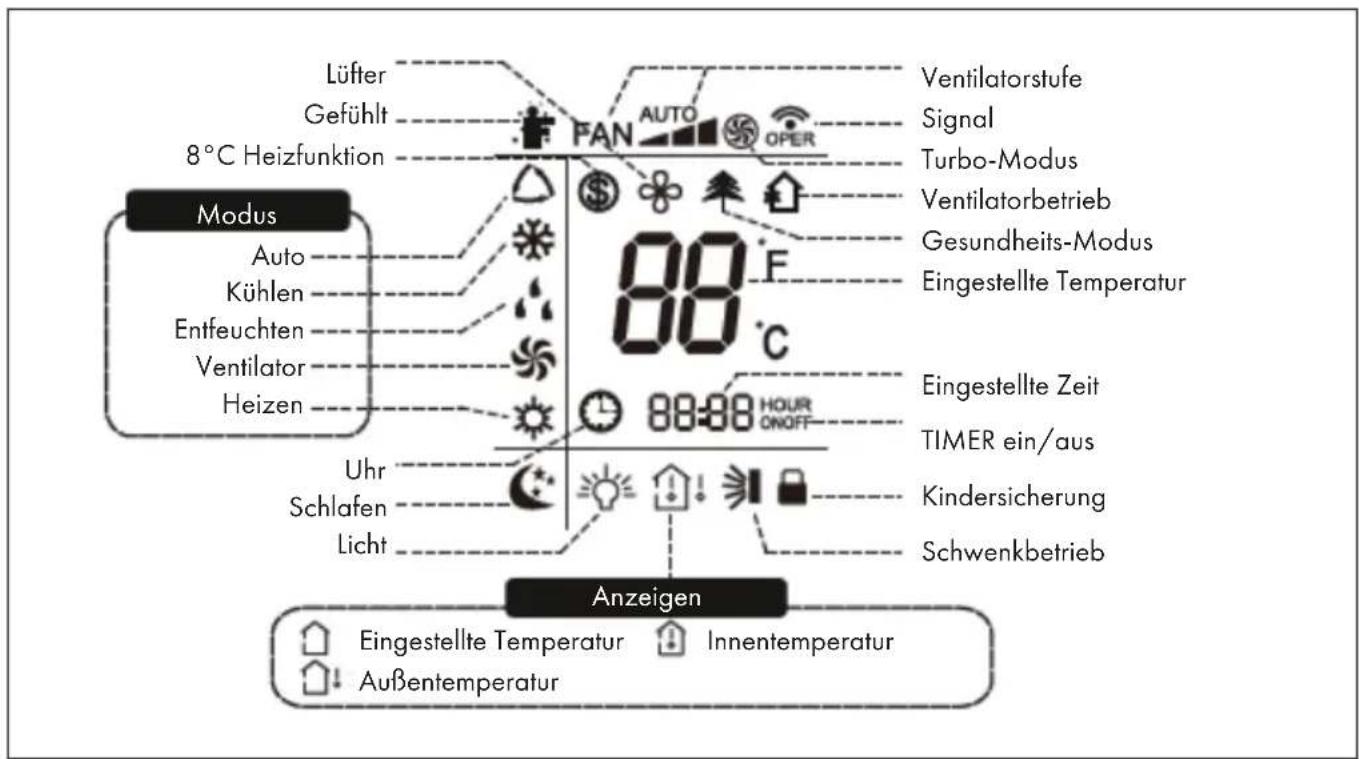

Anzeigen der Fernbedienung

Lüfter Gefühlt 8°C Heizfunktion Modus Auto Kühlen Entfeuchten Ventilator Heizen Uhr Schlafen Licht FAN AUTO OPER Ventilatorstufe Signal Turbo-Modus Ventilatorbetrieb Gesundheits-Modus Eingestellte Temperatur 88°F 88:88 HOUR ON/OFF Eingestellte Zeit TIMER ein/aus Kindersicherung Schwenkbetrieb Anzeigen Eingestellte Temperatur Innentemperatur Außentemperatur

Hinweise:

• Hier handelt es sich um eine Universalfernbedienung für Klimaanlagen mit vielfachen Funktionen. Bei Tasten mit Funktionen, über die das Gerät nicht verfügt, bleibt das Gerät im gleichen Zustand, wenn Sie die Taste drücken.
• Nach dem Anschluss des Gerätes, gibt das Klimagerät einen Ton von sich und die Betriebsleuchte Leuchtet rot. Sie können jetzt das Gerät über die Fernbedienung bedienen.
• Wenn das Gerät eingeschaltet ist, blinkt nach jedem Tastendruck das Sendesymbol auf der Fernbedienung einmal auf.
• Wenn das Gerät ausgeschaltet ist, erscheint auf der Fernbedienung die eingestellte Temperatur. Im einschalteten Zustand zeigt das Display der Fernbedienung das Symbol fürs Hochfahren an.

1 Ein/Aus-Schalter (ON/OFF)

• Drücken, um das Gerät ein- oder auszuschalten.
• Nach dem Start leuchtet Grün auf. (Die Farbe der Anzeige unterscheidet sich von Modell zu Modell).

2 Hoch-Taste (+)

Mit dieser Taste erhöhen Sie die eingestellte Temperatur um 1 °C. Halten Sie ihn länger als 2 Sekunden gedrückt, um die eingestellte Temperatur schneller zu erhöhen. Im automatischen Modus ist die Temperatur nicht einstellbar.

3 Modus (MODE)

Mit jedem Tastendruck wird ein Modus gewählt. Die Modi gehen in der Reihenfolge: AUTO > COOL > DRY > FAN > HEAT (bei Modellen mit Heizfunktion) durch.

Nach dem Einschalten, wird standardmäßig der automatische Modus (AUTO) gewählt. Im automatischen Modus wird die eingestellte Temperatur nicht angezeigt. Das Gerät wählt je nach Raumtemperatur den passenden Modus, um das Raumklima angenehm zu gestalten. Im Kühlmodus geschieht nichts, wenn von der Fernbedienung Signale kommen.

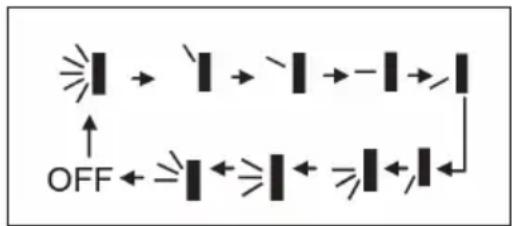

4 Schwenkbewegung (SWING)

Schwenkbewegung nach oben/unten. Die Einstellungen erscheinen in folgender Reihenfolge:

Dies ist eine Universalfernbedienung. Wenn die Eingaben 1/1 gesendet werden, wird das Gerät das als Eingabe für verstehen.

5 Runter-Taste (-)

Mit dieser Taste verringern Sie die eingestellte Temperatur um 1 °C. Halten Sie die Taste länger als 2 Sekunden gedrückt, um die eingestellte Temperatur schneller zu verringern. Im automatischen Modus ist die Temperatur nicht einstellbar.

6 Ventilator (FAN)

Drücken, um die Ventilatorstufe im Kreis einzustellen: Automatik, niedrig, mittel, hoch.

7 Abschaltautomatik (TIMER OFF)

Diese Taste drücken, um die Abschaltautomatik zu aktivieren. Um die Abschaltautomatik zu deaktivieren, die Taste einfach erneut drücken. Die Einstellung wird genauso vorgenommen wie bei der Einschaltautomatik.

8 Uhrzeit einstellen (CLOCK)

Uhrzeiteinstellung: Drücken Sie die Taste CLOCK, das Uhr-Symbol blinkt. Drücken Sie innerhalb von 5 Sekunden die Tasten [+] oder [-], um die aktuelle Uhrzeit einzustellen. Halten Sie eine der Tasten mindestens 2 Sekunden gedrückt, erhöht oder verringert sich der eingestellte Zeitwert alle halbe Sekunde um 1 bzw. um 10 Minuten. Wenn die Anzeige nach der Einstellung blinkt, drücken Sie CLOCK erneut, und die Zeit wird durchgehend angezeigt.

9 Einschaltautomatik (TIMER ON)

Drücken Sie diese Taste, um die Einschaltautomatik einzustellen. Um die Einschaltautomatik wieder auszustellen, drücken Sie die Taste erneut.

Nach dem Drücken der Taste erlischt das Uhr-Symbol auf der Anzeige. Drücken Sie innerhalb von 5 Sekunden die Tasten [+] oder [-]. um die Zeit für die Einschaltung einzustellen. Durch Drücken von [+] und [-] erhöhen oder verringern Sie die Zeit um 1 Minute. Halten Sie eine der Tasten mindestens 2 Sekunden gedrückt, erhöht oder verringert sich der eingestellte Zeitwert alle halbe Sekunde um 1 bzw. um 10 Minuten.

10 Schlafmodus (SLEEP)

Drücken, um den Schlafmodus ein- oder auszuschalten. Diese Funktion ist im Heiz- oder Kühlbetrieb verfügbar und stellt die angenehmste Temperatur für Sie bereit.

11 Einstellung der Temperatur (TEMP)

Drücken Sie diese Taste, um die eingestellte Temperatur, die Innentemperatur oder die Außentemperatur auf dem Display des Innengerätes anzuzeigen.

• Auswahl von auf der Fernbedienung: Anzeige der eingestellten Temperatur.
• Auswahl von 📁! auf der Fernbedienung: Anzeige der Innentemperatur.
• Auswahl von 📋 auf der Fernbedienung: Anzeige der Außentemperatur.

Hinweis: Bei einigen Modellen kann die Außentemperatur nicht angezeigt werden. Anzeige nur bei Modellen mit einem zweistelligen Display.

12 TURBO

Beim Druck auf diese Taste wird der Turbo ein- bzw. ausgeschaltet. Das Gerät erreicht die eingestellte Temperatur auf dem schnellsten Wege. Im Kühl- oder Heizbetrieb bläst der Ventilator auf hoher Stufe.

13 Lüftungsbetrieb (X-FAN)

Nach dem Drücken dieser Taste im Kühlbetrieb und im Entfeuchtungsbetrieb, erscheint in der Anzeige und der Ventilator läuft für 2 Minuten nach, um das Innengerät zu trocknen. Nach dem Einschalten des Gerätes ist der Lüftungsbetrieb automatisch aktiviert. Die Funktion ist im automatischen Modus, im Ventilationsmodus und im Heizbetrieb nicht verfügbar.

14 Licht

Mit dieser Taste können Sie das Licht der Anzeige der Fernbedienung ausschalten. Das Licht-Symbol wird ausgeblendet. Drücken Sie die Taste erneut, um das Licht wieder einzuschalten. Das Licht-Symbol erscheint wieder.

15 WiFi (WLAN)

Ein- und Ausschalten von WiFi. Wenn WiFi eingeschaltet ist, erscheint das WiFi-Symbol in der Anzeige der Fernbedienung. Im ausgeschalteten Zustand die Tasten MODE und Wifi gleichzeitig für 1 Sekunde gedrückt halten, damit das WLAN-Modul in den Auslieferungszustand wieder hergestellt wird.

16 Gesundheitsmodus - Luftreinigung (✗)

Ein- und Ausschalten des Gesundheitsmodus und der Luftspülung im Betrieb.

• 1x drücken: Starten der Luftreinigung. Auf der Anzeige erscheint
• 2x drücken: Gleichzeitiges Starten der Gesundheitsfunktion und der Luftreinigungsfunktion. Auf der Anzeige erscheinen und .
• 3x drücken: Beide Funktionen abschalten.
• 4x drücken: Start der Gesundheitsfunktion. Auf der Anzeige erscheint. Diese Funktionen sind bei einem Teil der Modelle verfügbar.

Kindersicherung

Drücken Sie [+] und [-] gleichzeitig, um die Kindersicherung einzuschalten. Wenn die Kindersicherung eingeschaltet ist, erscheint auf der Fernbedienung die Anzeige ☐ Wenn Sie nun Tasten drücken, blinkt das Symbol dreimal und die Fernbedienung sendet kein Signal.

Einstellung der Temperatur in °F oder °C

Drücken Sie bei ausgeschaltetem Gerät gleichzeitig die Tasten MODE und „-“, um zwischen der Anzeige in °C und °F zu wechseln.

Energiesparfunktion

Im Kühlbetrieb TEMP und CLOCK gleichzeitig drücken, um in den Energiesparmodus zu gehen. Die Anzeige am Gerät zeigt „SE“. Tasten erneut drücken, um den Modus zu beenden.

INSTALLATION

Zubehörteile

Anschluss A	Anschluss B		Anschluss C		Abluftschlauch		Adapter (1)
Kabelhalter		Schraube (3)		Schlauch-halter		Stöpsel	Schlauchring
Ablaufschlauch		Fernbedienung			Batterien(AAA 1.5V)		Handbuch

Zusätzlich benötigen Sie: einen Kreuzschlitz-Schraubenzieher, einen geraden Schraubendreher, eine Säge, ein Messband, eine Schere und einen Stift.

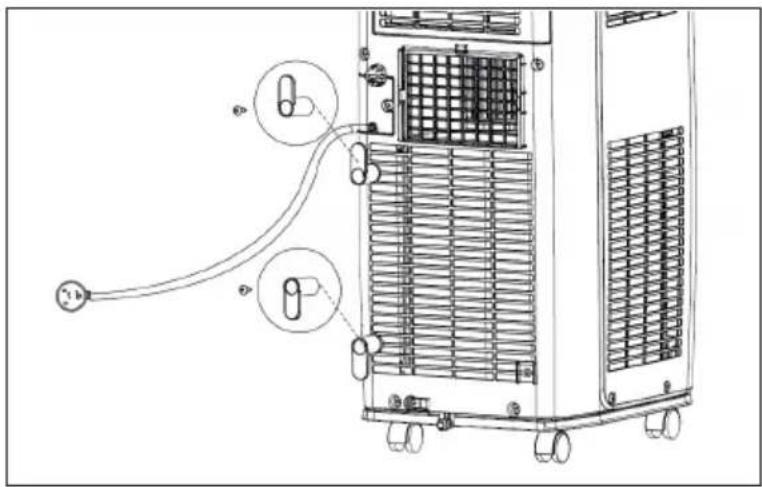

So installieren Sie den Kabelhalter

• Bringen Sie den Kabelhalter mit 2 Schrauben an der Rückseite des Geräts an.
  Achten Sie darauf, dass der obere Haken nach oben, der untere Haken nach unten zeigt.
• Wickeln Sie das Netzkabel um die Kabelhalter.

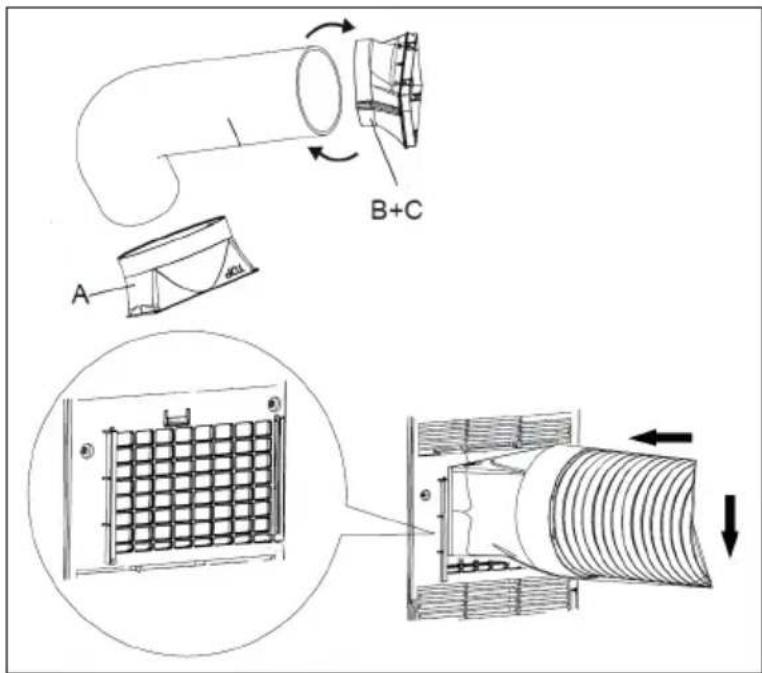

Installation des Abluftschlauchs

1. Drehen Sie Anschluss A und B im Uhrzeigersinn auf den Abluftschlauch.
2. Stecken Sie Anschluss A des Abluftschlauchs (mit der Seite, auf der TOP steht, nach oben zeigend) in die Halterung bis er hörbar einrastet.

A B+C

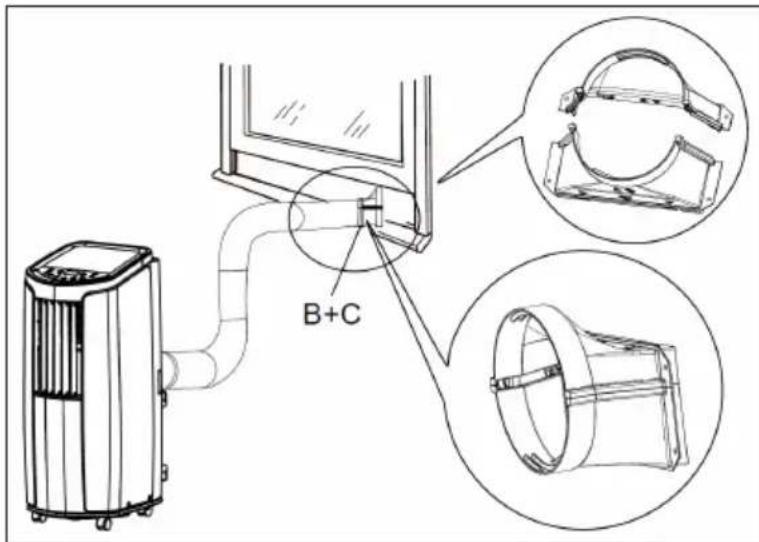

1. Richten Sie die Anschlussstücke B und C aneinander aus, befestigen Sie beide Teile aneinander.

2. Damit das Gerät effektiv arbeiten kann sollte der Abluftschlauch so kurz wie möglich sein und flach, ohne zu starke Kurven und Abknickungen verlegt werden.

B+C

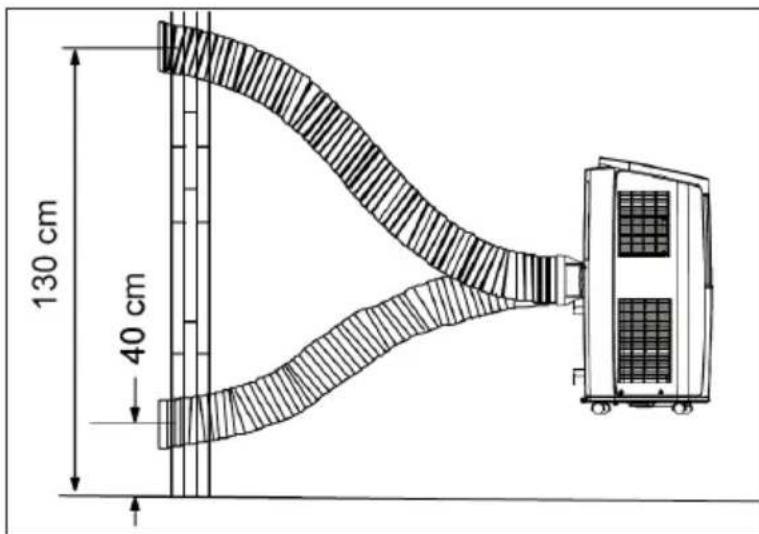

1. Befestigen Sie den Abluftschlauch gemäß der Abbildung rechts. Der Schlauch sollte in einer Höhe von 40 cm - 130 cm aus der Wand geführt werden. Achten Sie darauf, dass er dabei nicht zu stark abgeknickt wird.

2. Gehen Sie beim Auseinandernehmen des Schlauchs in umgekehrter Reihenfolge vor.

130 cm 40 cm

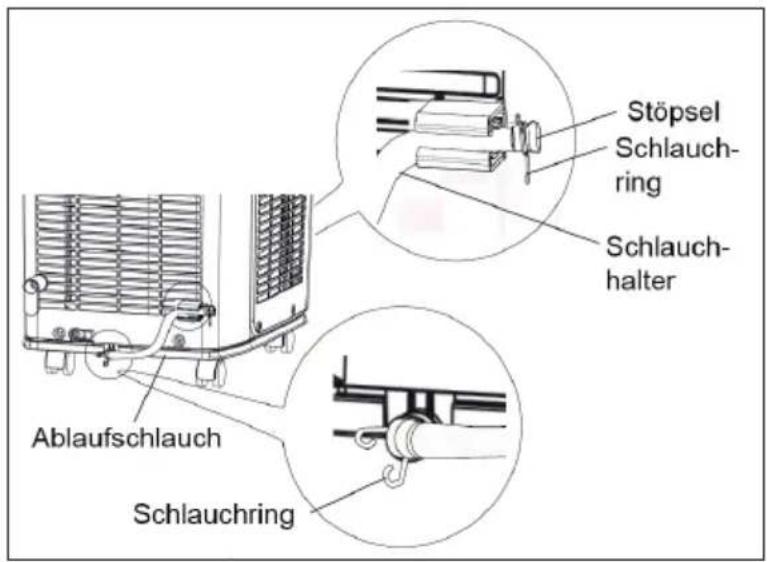

Manuelle Entwässerung einrichten

Wenn Sie die Dauerentwässerung nutzen bringen Sie vor der Benutzung das Ablaufschlauch an, andernfalls wird die mangelhafte Wasserabführung einen negativen Einfluss auf die Effizienz des Gerätes haben.

Ziehen Sie dazu den Gummistöpsel aus dem Auslass an der Rückseite des Geräts. Befestigen Sie den Schlauchhalter mit einer Schraube an der Rückplatte (siehe Bild).

Auslass Schlauch- halter

Schieben Sie den Ablaufschlauch in den Wasserauslass an Gerät, schrauben Sie ihn fest und fixieren Sie ihn mit dem Schlauchring.

Stecken Sie den Stöpsel in das andere Ende des Ablaufschlauchs, fixieren Sie in mit einem Schlauchring und befestigen Sie ihn am Schlauchhalter.

Stöpsel Schlauch- ring Schlauch- halter Ablaufschlauch Schlauchring

So funktioniert die manuelle Entwässerung

Im Kühlungs- oder Trocknungsmodus wird das Kondenswasser im Gerät gesammelt. Wenn der Kondensator sehr warm ist, wird das meiste Wasser verdampft. In der Regel sammelt sich wenig Wasser im Gerät an, sie müssen es also selten entleeren. Wenn der Kondenswassertank voll ist, ertönen 8 Warntöne und das Display zeigt H8 an, um Sie daran zu erinnern das Wasser zu entleeren. Gehen Sie wie folgt vor:

• Bewegen Sie das Gerät zu einem Abfluss. Kippen Sie es nicht während sie es bewegen, sondern versuchen Sie es möglichst waagerecht zu bewegen.
• Nehmen Sie den Ablaufschlauch vom Halter, stecken Sie ihn in den Abfluss und ziehen Sie den Stöpsel heraus.
• Nachdem Sie das Wasser abgelassen haben, stecken Sie den Stöpsel wieder in den Schlauch und befestigen Sie ihn wieder am Halter.
• Nachdem Sie das Wasser entleert haben pausiert das Gerät für 3 Minuten, bevor es wieder den Betrieb aufnimmt.

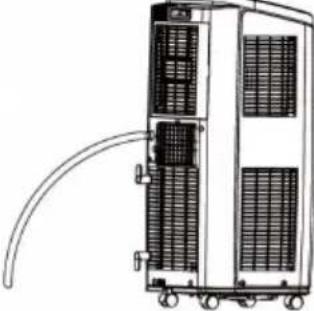

Dauerentwässerung über den mittleren Abfluss

Das Wasser kann automatisch über den mittleren Auslass abgeführt werden. Sie benötigen dafür den im Lieferumfang enthaltenen Gummischlauch, den Schlauchadapter und die Schlauchklemme. So richten Sie den Ablauf ein:

Ziehen Sie die Kappe, indem Sie sie im Uhrzeigersinn drehen. Entfernen Sie dann den Stöpsel.	Schrauben Sie den Adapter (im Zubehör enthalten) im Uhrzeigersinn an den Auslass.	Stecken Sie den Schlauch auf den Adapter und befestigen Sie ihn mit der Schlauchklemme. Führen Sie das freie Schlauchende in einen geeigneten Abfluss.

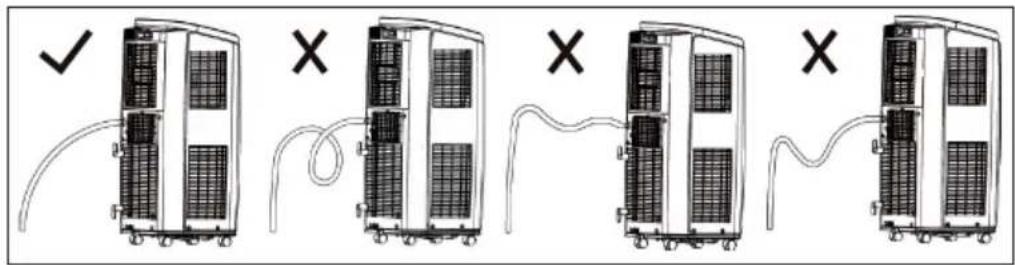

Wichtiger Hinweis zur Dauerentwässerung

Wenn Sie die Dauerentwässerung aus dem mittleren Auslass nutzen, stellen Sie das Gerät auf einen ebenen Untergrund. Stellen Sie sicher, dass der Ablaufschlauch nicht behindert wird und nach unten zeigt. Wenn das Gerät uneben steht oder der Schlauch nicht richtig verlegt wird kann es sein, dass sich zu viel Wasser im Gehäuse ansammelt und sich das Gerät daraufhin ausschaltet. Falls das der Fall ist entleeren Sie das überschüssige Wasser und versichern Sie sich, dass der Schlauch richtig angebracht ist.

REINIGUNG UND PFLEGE

Bevor Sie das Gerät reinigen, schalten Sie es aus und ziehen Sie den Stecker aus der Steckdose. Andernfalls kann es zu Stromschlägen kommen. Waschen Sie das Gerät nicht mit Wasser ab und benutzen Sie keine leicht entzündlichen Lösemittel, wie Verdünner oder Benzin, Sie könnten das Gerät sonst beschädigen.

Gehäuse und Lüftergrill reinigen

Falls das Gehäuse verstaubt ist, wischen Sie den Staub mit einem weichen Lappen ab. Falls das Gehäuse sehr schmutzig ist verwenden Sie zusätzlich etwas Spülmittel oder Neutralreiniger. Reinigen Sie den Grill mit einer weichen Bürste.

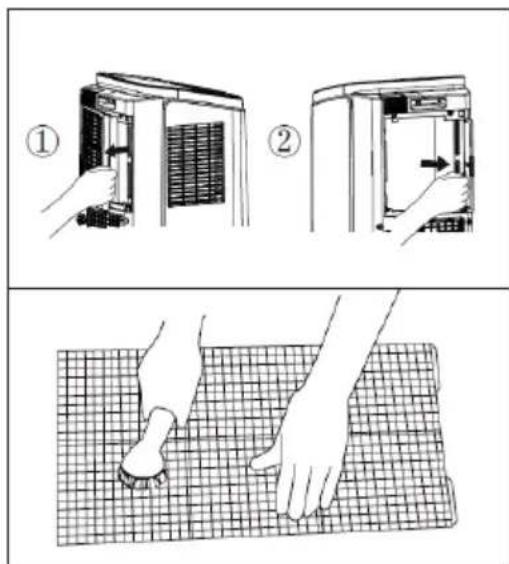

Filterreinigung

• Entfernen Sie den Filter.
• Benutzen Sie Wasser oder einen Reiniger, um den Filter reinigen. Wenn der Filter sehr schmutzig ist, weichen Sie ihn in warmem Seifenwasser ein, reinigen Sie ihn mit einer Bürste und lassen Sie ihn an einem schattigen Platz trocknen.
• Nachdem der Filter vollständig getrocknet ist, set- zen Sie ihn wieder ein.

Reinigung des Abluftschlauchs

Entfernen Sie den Schlauch vom Gerät, reinigen sie ihn und lassen Sie ihn gut trocknen. Setzen sie ihn erst dann wieder ein.

Vor der Inbetriebnahme zum Saisonstart

• Überprüfen Sie ob die Luftein- und -auslässe verstopft sind.
• Überprüfen Sie ob das Netzkabel und der Stecker unbeschädigt sind.
• Überprüfen Sie ob der Filter sauber ist.
• Überprüfen Sie ob sich Batterien in der Fernbedienung befinden.
• Überprüfen Sie ob alle Anschlüsse und der Abluftschlauch richtig angebracht sind.
• Überprüfen Sie ob der Abluftschlauch beschädigt ist.

Nach dem Saisonende

• Ziehen Sie den Stecker aus der Steckdose.
- Reinigen Sie den Filter und das Gehäuse.
- Entfernen Sie allen Staub und Rückstände.
- Entleeren Sie das überschüssige Wasser und lassen Sie das Gerät trocknen.

Aufbewahrung

Falls Sie das Gerät längere Zeit nicht benutzen versichern Sie sich, dass sich kein Kondenswasser mehr im Gehäuse befindet. Ziehen Sie den Stecker und reinigen Sie das Gerät.

FEHLERBEHEBUNG

Problem Mögliche Ursache Lösungsansatz
Das Gerät läuft nicht. Stecker	ist lose. Stecken Sie den Stecker fest in die Steckdose.
	Das Gerät wurde nach den Ausschalten zu schnell wieder eingeschaltet.	Warten Sie 3 Minuten bis Sie das Gerät wieder einschalten.
Schlechte Kühlung Der Luftfilter ist dreckig. Reinigen Sie den Filter.
Das Signal von der Fernbedienung kommt nicht an.	Die eingestellte Temperatur ist zu hoch.	Stellen Sie die Temperatur neu ein.
	Tür und Fenster sind offen. Schließen sie alle Türen und Fenster.
	Es befindet sich eine fluoreszierende Lampe im Raum.	Gehen Sie mit der Fernbedienung näher ans Gerät heran oder schalten Sie die Lampe aus.

FEHLERCODES

H8	Das Wasser muss abgelassen werden.	Lassen Sie das Wasser ab und schalten Sie das Gerät erneut ein. Falls der Fehlercode immer noch angezeigt wird, lassen Sie das Gerät von einem Fachbetrieb überprüfen.
F1	Der Sensor für die Umgebungstemperatur funktioniert nicht.	Lassen Sie das Gerät von einem Fachbetrieb überprüfen.
F2	Der Temperatursensor des Verdampfers funktioniert nicht.	Lassen Sie das Gerät von einem Fachbetrieb überprüfen.
F0	Kühlmittel läuft aus oder das System ist blockiert.	Schalten Sie das Gerät aus und lassen sie es 30 Minuten aus- geschaltet. alls der Fehlercode immer noch angezeigt wird, lassen Sie das Gerät von einem Fachbetrieb überprüfen.
H3	Der Überladungsschutz des Kompressors schaltet das Gerät aus.	Überprüfen Sie ob die Umgebungstemperatur zu hoch oder die Luft zu feucht ist. Falls die Temperatur zu hoch ist, schal- ten Sie das Gerät aus und warten Sie bis sich die Umgebung auf unter 35 °C abgekühlt hat.
E8	Das Gerät ist überlastet.	Prüfen Sie ob der Verdampfer oder der Kompressor durch Fremdkörper blockiert werden. Wenn ja, entfernen Sie die Fremdkörper. Falls der Fehlercode immer noch angezeigt wird, lassen Sie das Gerät von einem Fachbetrieb überprüfen.
F4 Kurzschluss des Temperatursensors für die Außentemperatur.		Lassen Sie das Gerät von einem Fachbetrieb überprüfen.

HINWEISE ZUM KÄLTEMITTEL R290

Warnhinweise

• Die Klimaanlage muss aufrecht aufbewahrt und transportiert werden. Andernfalls können irreparable Kompressorschäden entstehen. Lassen Sie das Gerät im mindestens 24 Stunden stehen, bevor Sie es in Betrieb nehmen.
• Schalten Sie den das Gerät vor der Reinigung aus und trennen Sie es von der Stromversorgung.
• Stellen sie sicher, dass das Produkt einen ständigen Luftstrom erzeugt! Stellen Sie sicher, dass die Lufteinlässe und -auslässe nicht blockiert sind.
• Betreiben Sie dieses Gerät zur Vermeidung von Lecks auf einem horizontalen Untergrund.
• Jede Person, die an Arbeiten an einen Kältemittelkreislauf vornimmt, sollte über ein aktuell gültiges Zertifi kat einer von der Industrie akkreditierten Bewertungsstelle verfügen. Damit wird die Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer branchenweit anerkannten Bewertungsspezifikation sichergestellt.
• Wenn das Gerät nicht mehr funktioniert, entsorgen Sie es fachgerecht.
• Bewahren Sie das Gerät bei Nichtgebrauch an einem gut belüfteten Ort auf.
• Bewahren Sie das Gerät so auf, dass es nicht beschädigt wird.
• Reparaturen dürfen nur vom Hersteller oder einem autorisierten Fachbetrieb durchgeführt werden.
• Beschädigen Sie keine der Komponenten des Kältemittelkreislaufs. Ausströmendes Kältemittel wird unter Umständen nicht wahrgenommen, da es geruchlos ist.
• Wartung und Reparaturen müssen unter der Aufsicht von Spezialisten für den Einsatz von brennbaren Kältemitteln durchgeführt werden.

Informationen für Räume mit Kältemittelleitungen

• Beschränken Sie die Rohrleitungen auf ein Minimum.
• Achten Sie darauf die Rohrleitungen nicht zu beschädigen.
• Geräte mit brennbaren Kältemitteln dürfen nur in gut belüfteten Raum installiert werden.
• Halten Sie die nationalen Gasvorschriften ein.
• Alle mechanischen Verbindungen müssen für Wartungszwecke frei zugänglich sein.

VORSICHT

Brandgefahr! Dieses Gerät enthält das brennbares Kältemittel R290.

Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr.

Angaben nach Verordnung (EU) Nr. 626/2011

Warenzeichen des Lieferanten: Klarstein

Modellkennung des Lieferanten: 10032511, 10033584

Schallleistungspegel in Innenräumen bei Norm-Nennbedingungen im Kühlbetrieb in dB: 64 dB

Der Austritt von Kältemittel (R290) trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotenzial tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotenzial. Dieses Gerät enthält Kältemittel mit einem Treibhauspotenzial von 3. Somit hätte ein Austreten von 1 kg dieses Kältemittels 3 Mal größere Auswirkungen auf die Erderwärmung als 1 kg CO _2 , bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.

Leistungszahl im Kühlbetrieb ( EER_rated ): 3,1

Energieeffizienzklasse: A

Energieverbrauch 0,9 kWh je 60 Minuten, auf der Grundlage von Ergebnissen der Normprüfung. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

Kühlleistung P_rated in kW: 2,9 kW

Angaben nach Verordnung (EU) Nr. 206/2012

Modellkennung(en) 10032511, 10033	584
Bezeichnung Symbol Wert Einheit
Nenn-Leistung im Kühlbetrieb P	ratedim Kühlbetrieb	2,9 kW
Nenn-Leistung im Heizbetrieb P	ratedim Heizbetrieb	- kW
Nenn-Leistungsaufnahme im Kühlbetrieb	PEER	0,9 kW
Nenn-Leistungsaufnahme im Heizbetrieb	PCOP	- kW
Nenn-Leistungszahl im Kühlbetrieb	EERd	3,1	-
Nenn-Leistungszahl im Heizbetrieb	COPd	--
Leistungsaufnahme im Betriebszustand „Temperaturregler aus“	PTO	-	W
Leistungsaufnahme im Bereitschaftszustand	PSB	0,4 W
Stromverbrauch von Einkanal-/ Zweikanal- Raumklimageräten (getrennte Angabe für Kühlbetrieb und Heizbetrieb)	Zweikanal: QDDEinkanal: QSD	0,9 Zweikanal: kWh/aEinkanal: kWh/h
Schallleistungspegel	LWA	64	dB(A)
Treibhauspotenzial	GWP	3	kg CO2Äq.
Kontaktadresse für weitere Informationen	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH

Norddeutschlandstr. 3

47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

10 Sleep mode (SLEEP)

Allgemeine Sicherheitshinweise
