BEDIENUNGSANLEITUNG PASA 1200 B2 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

DE/AT/CH Originalbetriebsanleitung Seite 4

GB/MT Translation of the original instructions Page 16
FR/BE Traduction des instructions d'origine Page			27
NL/BE Vertaling van de originele gebruiksaanwijzing Pagina			41
ES Traducción del manual de instrucciones original Página 52
IT/MT Traduzione delle istruzioni d'uso originali	Pagina		64
CZ Překlad originálního provozního návodu	Strana		75
SK Preklad originálneho návodu na obsluhu	Strana		85
HU Az originál használati utasítás fordítása	Oldal		96
PL Tłumaczenie oryginalnej instrukcji obsługi	Strona		108
DK Oversættelse af den originale driftsvejledning	Side		120

A

1 0 5 12 11 2 3 4 5 6 7 8 9 10

Bestimmungsgemäße Verwendung......4

Lieferumfang/Zubehör...... 4

Übersicht....5

Funktionsbeschreibung.... 5

Technische Daten....5

Sicherheitshinweise....5

Bedeutung der Sicherheitshinweise...... 5

Bildzeichen und Symbole...... 5

Sichere Inbetriebnahme......6

Vorbereitung....9

Bedienteile....9

Motorkopf montieren und demontieren....10

Filterpatrone/Papierfilter montieren und demontieren....10

Absaugschlauch montieren und demontieren....10

Schlauchanschluss montieren und demontieren....10

Adapter-Set montieren und demontieren....10

Gerät mit Maschine verbinden......10

Betrieb....11

Ein- und Ausschalten......11

Transport....11

Reinigung, Wartung und Lagerung......11

Reinigung....11

Wartung.... 11

Lagerung....11

Entsorgung/Umweltschutz.... 11

Zusätzliche Entsorgungshinweise für Deutschland....12

Fehlersuche.... 12

Service.... 12

Garantie.... 12

Reparatur-Service....14

Ersatzteile und Zubehör...... 14

Original-EU-Konformitätserklärung...... 15

Explosionszeichnung....135

Einleitung

Herzlichen Glückwunsch zum Kauf Ihrer neu- en Absauganlage (nachfolgend Gerät oder Elektrowerkzeug genannt).

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät bzw. in Schlauchleitungen Restmengen von Wasser befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für folgende Verwendungen bestimmt:

• Absaugen im Hobbyraum oder Garage

- Absaugen von Sägespänen, Feinstaub und Drechselspänen

Das Aufsaugen von brennbaren, explosiven oder gesundheitsgefährdenden Stoffen ist verboten.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann eine ernsthafte Gefahr für den Benutzer darstellen und zu Schäden am Gerät führen. Der Bediener oder Nutzer des Geräts ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht wurden.

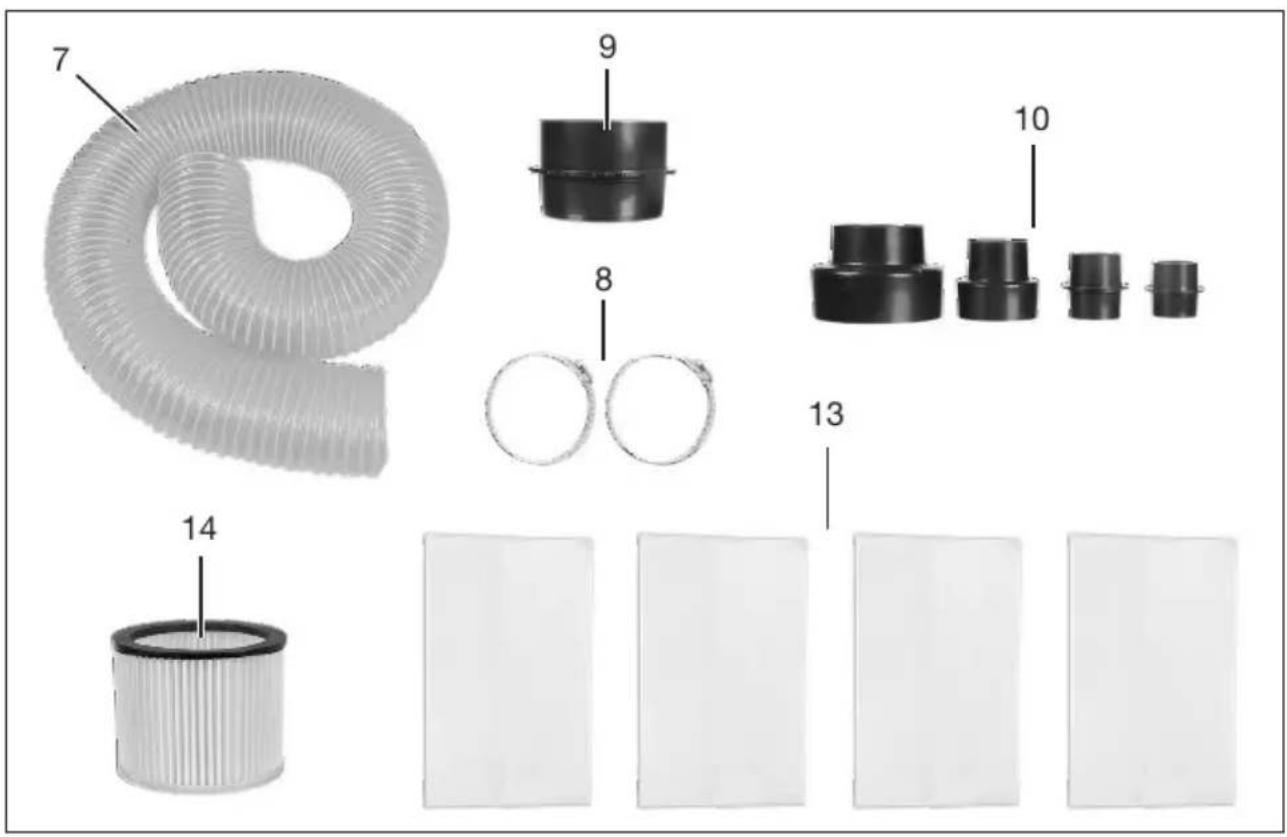

Lieferumfang/Zubehör

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Originalbetriebsanleitung
- Motorkopf
- Behälter
- Absaugschlauch
- Filterpatrone
- 4x Papierfilter
- Schlauchanschluss
- Adapter-Set (4-teilig)
• 2x Schlauchschelle

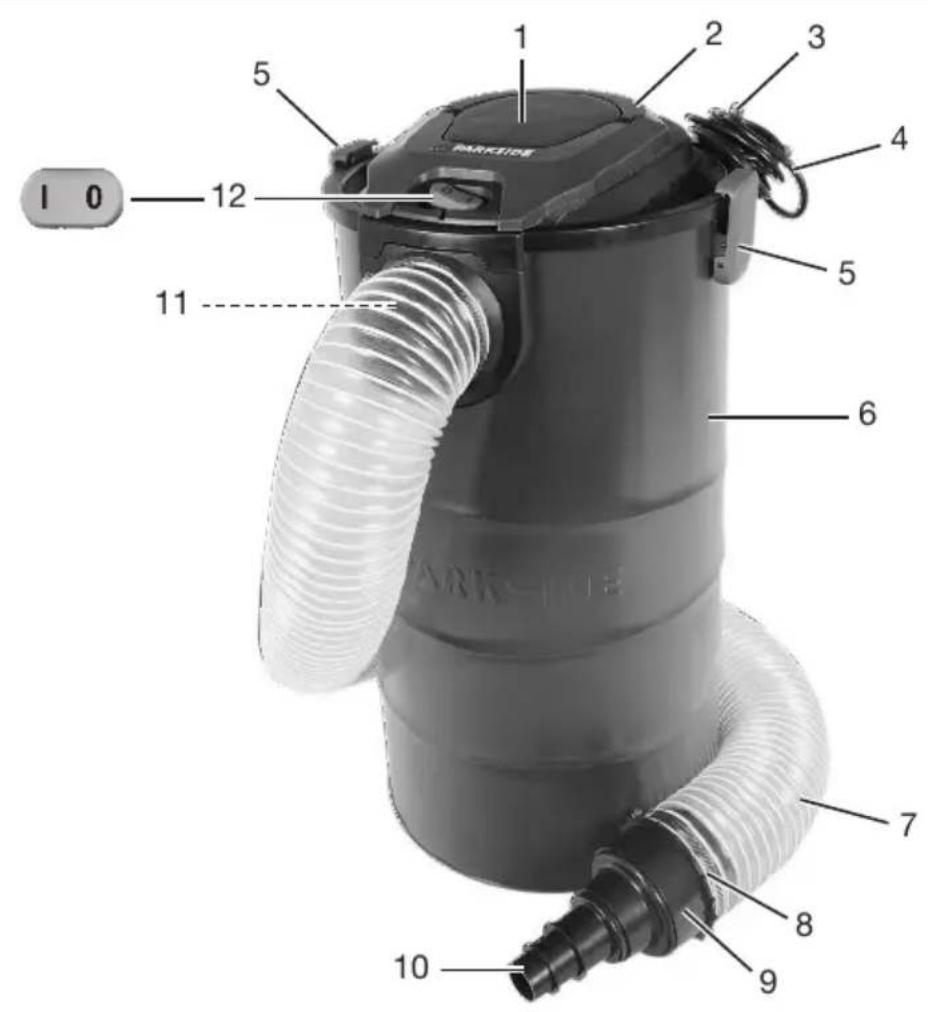

Übersicht

Die Abbildungen des Geräts finden Sie auf der vorderen und hinteren Ausklappseite.

(Abb. A)

1 Motorkopf
2 Tragegriff
3 Halter (Netzanschlussleitung)
4 Netzanschlussleitung
5 Schnellverschluss
6 Behälter
7 Absaugschlauch
8 Schlauchschelle
9 Schlauchanschluss
10 Adapter-Set
11 Anschluss Saugen
12 Ein-/Ausschalter

(Abb. B)

13 Papierfilter

14 Filterpatrone

Funktionsbeschreibung

Das Gerät besitzt einen kraftvollen Motor. Mit dem klappbaren Tragegriff am Motorkopf lässt sich das Gerät einfach transportieren. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Absauganlage ......PASA 1200 B2

Bemessungsspannung U ..... 220-240 V\~, 50-60 Hz
Bemessungsaufnahme P .....1200 W
Leerlaufdrehzahl n_0 35000 min ^-1
Maximaler Unterdruck 22 kPa

Volumenstrom 215 m³/h
Länge Netzanschlussleitung ....2 m
Schutzklasse ......回 II
Schutzart IPX0
Gewicht (einschließlich Zubehör) .....≈6,3 kg
Behältervolumen 54 l
Schalldruckpegel L_pA ......88 dB; K_pA = 3 dB
Schallleistungspegel L_WA 101 dB; K_WA=3 dB
Vibration a_h ……≤2,5 m/s ^2

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitshinweise beim Gebrauch des Geräts.

Bedeutung der Sicherheits- hinweise

⚠ GEFAHR! Wenn Sie diesen Sicherheits-hinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist schwere Körperverletzung oder Tod.

⚠️ WARNUNG! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt möglicherweise ein Unfall ein. Die Folge ist möglicherweise schwere Körperverletzung oder Tod.

⚠ VORSICHT! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise leichte oder mittelschwere Körperverletzung.

HINWEIS! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise ein Sachschaden.

Bildzeichen und Symbole

Bildzeichen auf dem Gerät

Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut.

Gehörschutz benutzen

Maske benutzen

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehören nicht in den Hausmüll.

Sichere Inbetriebnahme

Achtung! Beim Gebrauch von Elektrogeräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

- WARNUNG! Benutzen Sie die Absauganlage nur, wenn Sie ausreichende Informationen für den Gebrauch der Anlage, die abzusaugenden Stoffe und für deren sichere Beseitigung erhalten haben. Eine sorgfältige Einweisung verringert Fehlbedienung und Verletzungen.

- WARNUNG! Dieses Gerät ist nicht für die Aufnahme von gesundheitsgefährdendem Staub geeignet.

• WARNUNG! Dieses Gerät ist nur zur Trockenanwendung bestimmt.
  • VORSICHT! Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt.

Allgemeine Hinweise

- Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut.

- Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und mangelnden Kenntnissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Es ist zu beachten, dass der Benutzer selbst für Unfälle oder Gefährdungen gegenüber anderen Personen oder deren Besitz verantwortlich ist.

- Beachten Sie den Lärm-schutz und örtliche Vorschriften.

Vorbereitung

- Prüfen Sie vor dem Gebrauch immer Anschluss- und Verlängerungsleitung auf Anzeichen von Beschädigung oder Alterung. Falls die Leitung während der Benutzung beschädigt wird, muss Sie sofort vom Versorgungsnetz getrennt werden, BERÜHREN SIE DIE LEITUNG NICHT, BE-VOR SIE VOM NETZ GE-TRENNT IST. Benutzen Sie das Gerät nicht, wenn die Leitung beschädigt oder abgenutzt ist.

- Achten Sie darauf, dass Netzspannung und Netzfrequenz mit den Angaben des Typenschildes übereinstimmen. Die Anpassung an die verschiedenen Netzfrequenzen erfolgt automatisch.

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutz-einrichtung (RCD) mit einem Bemessungsfehler-

strom von nicht mehr als 30 mA an.

- Schließen Sie das Gerät an eine Steckdose an, die mit mindestens 16 A abgesichert ist.

- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Wenden Sie sich an das Service-Center.

- Prüfen Sie immer vor Gebrauch des Geräts, ob das Gerät korrekt zusammengebaut ist und die Filter in der richtigen Position sind. Saugen Sie niemals ohne Filter. Das Gerät könnte beschädigt werden.

- Betreiben Sie das Gerät niemals, wenn Kinder oder Tiere in der Nähe sind. Personen in der Nähe müssen Schutzkleidung tragen.

Betrieb

• Seien Sie aufmerksam, achten Sie darauf, was

Sie tun, und gehen Sie mit Vernunft an die Arbeit mit dem Gerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamen- ten stehen.

• Menschen und Tiere dürfen mit dem Gerät nicht abgesaugt werden.
• Richten Sie Saug- schlauch und Düsen während des Betriebs keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es be- steht Verletzungsgefahr.
• Düsen und Saugrohr dürfen beim Arbeiten nicht in Kopfhöhe kommen. Es besteht Verletzungsgefahr.
• Saugen Sie keine heißen, glühenden, brennbaren, explosiven oder gesundheitsgefährdenden Stoffe auf. Dazu zählen unter anderem heiße Asche, Benzin, Lösungsmittel, Säuren oder Laugen. Es besteht Brand- und Verletzungsgefahr.

- Achten Sie darauf, dass die Netzanschlussleitung nicht durch Ziehen über scharfe Kanten, Einklemmen oder Ziehen am Kabel beschädigt wird.

- Benutzen Sie die Netzanschlussleitung nicht, um den Anschlussstecker aus der Steckdose zu ziehen oder um das Gerät zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.

- Transportieren Sie niemals das Gerät, während der Antrieb läuft.

- Schalten Sie das Gerät aus und ziehen Sie den Anschlussstecker aus der Steckdose. Vergewissern Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind

• wann immer Sie das Gerät verlassen,
• bevor Sie Zubehör wechseln,
• bevor Sie Blockierungen entfernen oder Verstopfungen beseitigen,
• bevor Sie das Gerät überprüfen, reinigen

oder Arbeiten an ihm durchführen.

- Falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich:

• untersuchen Sie auf lose Teile und befestigen Sie diese,
• suchen Sie nach Beschädigungen,
  • tauschen Sie beschädigtes Zubehör. Für Reparaturen wenden Sie sich an das Service-Center.

Reinigung, Wartung und Lagerung

• VORSICHT! Dieses Gerät darf nur in Innen-räumen aufbewahrt werden.
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät für längere Zeit abstellen.
- Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör. Der Einsatz von Fremdteilen führt zum soforti-

gen Verlust des Garantieanspruchs.

• Das Öffnen des Gerätes ist nur von einer autorisierten Elektrofachkraft auszuführen. Wenden Sie sich für Reparaturen immer an unser Service-Center.
• Schalten Sie den Antrieb ab, trennen Sie das Gerät von der Stromversorgung und lassen Sie das Gerät abkühlen, wenn das Gerät zur Reinigung, Einstellung, Lagerung oder zum Austausch eines Zubehörteils angehalten ist.
• Behandeln Sie das Gerät mit Sorgfalt und halten Sie es sauber.
• Bewahren Sie das Gerät unzugänglich für Kinder auf.

Vorbereitung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Stecken Sie den Anschlussstecker erst dann in die Steckdose, wenn das Gerät vollständig für den Einsatz vorbereitet ist.

Bedienteile

Lernen Sie vor dem ersten Betrieb des Geräts die Bedienteile kennen.

Ein-/Ausschalter (12)

- Einschalten: Bringen Sie den Ein-/Ausschalter (12) in Stellung „I“ (EIN).

- Ausschalten: Bringen Sie den Ein-/Ausschalter (12) in Stellung „0“ (AUS).

Motorkopf montieren und demontieren

Motorkopf demontieren (Abb. B)

1. Entriegeln Sie die Schnellverschlüsse (5) am Behälter (6).
2. Nehmen Sie den Motorkopf (1) ab. Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.

Motorkopf montieren (Abb. B)

1. Setzen Sie den Motorkopf (1) auf den Behälter (6). Der Ein-/Ausschalter (12) zeigt zum Anschluss Saugen (11).
2. Verriegeln Sie die Schnellverschlüsse (5) am Behälter (6).

Filterpatrone/Papierfilter montieren und demontieren

Filterpatrone/Papierfilter montieren (Abb. B/C)

1. Demontieren Sie den Motorkopf (1).
2. Ziehen Sie den Papierfilter (13) über die Filterpatrone (14). Stülpen Sie den Überhang des Papierfilters (13) in die Filterpatrone (14).
3. Stecken Sie die Filterpatrone (14) mit Papierfilter (13) auf den Motorkopf (1).
4. Montieren Sie den Motorkopf (1).

Filterpatrone/Papierfilter demontieren (Abb. B/C)

1. Demontieren Sie den Motorkopf (1).
2. Ziehen Sie die Filterpatrone (14) von dem Motorkopf (1) ab.
3. Entfernen Sie den Papierfilter (13) von der Filterpatrone (14).

Absaugschlauch montieren und demontieren

Notwendige Werkzeuge

(nicht mitgeliefert)

- Kreuzschlitz-Schraubendreher/ Maul-schlüssel (7 mm)

Absaugschlauch montieren (Abb. D)

1. Ziehen Sie eine Schlauchschelle (8) über ein Ende des Absaugschlauches (7).

2. Montieren Sie den Absaugschlauch (7) mit der Schlauchschelle (8) an den Anschluss Saugen (11).

3. Schrauben Sie die Schlauchschelle (8) mit einem passenden Schraubendreher fest.

Absaugschlauch demontieren (Abb. D)

1. Schrauben Sie die Schlauchschelle (8) am Anschluss Saugen (11) mit einem passenden Schraubendreher auf.
2. Ziehen Sie die Schlauchschelle (8) und den Absaugschlauch (7) vom Anschluss Saugen (11) ab.

Schlauchanschluss montieren und demontieren

Notwendige Werkzeuge

(nicht mitgeliefert)

- Kreuzschlitz-Schraubendreher/ Maul-schlüssel (7 mm)

Schlauchanschluss montieren (Abb. E)

1. Ziehen Sie eine Schlauchschelle (8) über das Ende des Absaugschlauches (7).
2. Montieren Sie das Ende des Absaug- schlauches (7) mit der Schlauchschelle (8) auf den Schlauchanschluss (9).
3. Schrauben Sie die Schlauchschelle (8) mit einem passenden Schraubendreher fest.

Schlauchanschluss demontieren (Abb. E)

1. Schrauben Sie die Schlauchschelle (8) am Schlauchanschluss (9) mit einem passenden Schraubendreher auf.
2. Ziehen Sie die Schlauchschelle (8) und das Ende vom Absaugschlauch (7) vom Schlauchanschluss (9) ab.

Adapter-Set montieren und demontieren

Adapter-Set montieren (Abb. E)

1. Stecken Sie das Adapter-Set (10) auf den Schlauchanschluss (9).

Adapter-Set demontieren (Abb. E)

1. Ziehen Sie das Adapter-Set (10) vom Schlauchanschluss (9) ab.

Gerät mit Maschine verbinden

1. Wählen Sie je nach Anwendung einen Adapter aus dem Adapter-Set (10) aus und montieren Sie die geeignete Verbindungsmöglichkeit auf den Absaugschlauch (7). Sie können das Gerät auch nur mit dem Schlauchanschluss (9) verwenden.

2. Schließen Sie den einsatzbereiten Absaugschlauch (7) an der geeigneten Stelle der zu verwendenden Maschine an.

Betrieb

Ein- und Ausschalten

Einschalten (Abb. A)

1. Bringen Sie den Ein-/Ausschalter (12) in Stellung „I“ (EIN).

Ausschalten (Abb. A)

1. Bringen Sie den Ein-/Ausschalter (12) in Stellung „0“ (AUS).
2. Ziehen Sie den Anschlussstecker des Geräts aus der Steckdose, wenn Sie das Gerät unbeaufsichtigt lassen oder mit der Arbeit fertig sind.
3. Wickeln Sie die Netzanschlussleitung (4) um die Halterung (3).

Transport

Hinweise

• Schalten Sie das Gerät aus.
- Verstauen Sie Zubehör sicher am Gerät oder entfernen Sie es gegebenenfalls.
• Ziehen Sie den Netzstecker.
- Tragen Sie das Gerät immer am Tragegriff (2).

Reinigung, Wartung und Lagerung

⚠️ WARNUNG! Elektrischer Schlag!Verletzungsgefahr durch ungewollt anlaufendes Gerät. Schützen Sie sich bei Wartungs- und Reinigungsarbeiten. Schalten Sie das Gerät aus und ziehen Sie den Anschlussstecker aus der Steckdose. Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Original-Ersatzteile.

Reinigung

Hinweis

Beschädigungsgefahr. Nicht sachgemäße Reinigung kann das Gerät beschädigen. Spritzen Sie das Gerät nicht mit Wasser ab. Verwenden Sie keine scharfen Reinigungsbzw. Lösungsmittel.

• Reinigen Sie das Gerät nach jedem Einsatz.
• Wischen Sie regelmäßig mit einem Tuch Späne und Staub ab.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife.
• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

Behälter leeren

(Abb. B)

1. Demontieren Sie den Motorkopf (1). Legen Sie den Motorkopf (1) mit der Oberseite nach unten ab.
2. Leeren Sie den Behälter (6).
3. Reinigen Sie den Behälter (6), falls schmutzig.
4. Montieren Sie den Motorkopf (1).

Wartung

Das Gerät ist wartungsfrei.

Lagerung

Lagern Sie Gerät und Zubehör stets:

• sauber
• trocken
• staubgeschützt
  • außerhalb der Reichweite von Kindern

Hinweise

- Reinigen Sie das Gerät vor der Aufbewahrung (siehe Reinigung, S. 11).

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte:

Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer umweltgerechten Wiederverwertung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt. Je nach Umsetzung in nationales Recht können Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,
• an einer offiziellen Sammelstelle abgeben,
• an den Hersteller/Inverkehrbringer zurücksenden.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Zusätzliche Entsorgungshinweise für Deutschland

Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrie-

ben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.

Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben.

Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Fehlersuche

Die folgende Tabelle hilft Ihnen kleine Störungen zu beseitigen:

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Ein-/Ausschalter (12) ausgeschaltet	Position des Ein-/Ausschalters (12) überprüfen
	Ein-/Ausschalter (12) defekt	Wenden Sie sich an das Service-Center.
	Motor defekt
	Netzspannung fehlt Steckdose,	Netzanschlussleitung, Anschlussstecker, Sicherung prüfen, ggf. Reparatur durch Elektrofachmann.
Geringe oder fehlende Saugleistung	Schlauchschelle (8) verrutscht	Schlauchschelle (8) richtig montieren
	Schlauch (7) verstopft Verstopfungen und Blockierungen beseitigen
	Behälter (6) offen Motorkopf (1)	montieren
	Behälter (6) voll Behälter (6) leeren
	Filter (13,14) voll oder zuge-setzt	Filter (13,14) leeren, reinigen oder ersetzen

Service

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Produkt 3 Jahre Gar- rantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den

Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kas-

senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Produkt und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Filter) oder für Beschädigungen an zerbrechlichen Teilen.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 480684_2410) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder nutzen Sie unser Kontaktformular, das Sie auf parkside-diy.com in der Kategorie Service finden.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Service-Center unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Produkt bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einse-

hen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Durch Eingabe der Artikelnummer (IAN) 480684_2410 können Sie Ihre Bedienungsanleitung öffnen.

Reparatur-Service

Für Reparaturen, die nicht der Garantie unterliegen, wenden Sie sich an das Service-Center. Dort erhalten Sie gerne einen Kostenvoranschlag.

• Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
  Hinweis: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an die vom Service-Center genannte Adresse.
• Nicht angenommen werden unfrei eingeschickte Geräte sowie Geräte, die per Sperrgut, Express oder mit sonstiger Sonderfracht versendet wurden.
• Wir entsorgen Ihre eingesendeten, defekten Geräte kostenlos.

Service-Center

DE Service Deutschland Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 480684_2410

AT Service Österreich Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 480684_2410

CH Service Schweiz Tel.: [phone] Kontaktformular at parkside-diy.com IAN 480684_2410

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim DEUTSCHLAND www.grizzlytools.de

Ersatzteile und Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an: Service-Center, S. 14

Pos.-Nr. Bezeichnung Best.-Nr.

5 Schnellverschluss 91120299

6 Behälter 91120302

7 Absaugschlauch 91120303

10 Adapter-Set 91120301

13 4x Papierfilter 91120304

14 Filterpatrone 91120300

Original-EU-Konformitätserklärung

Produkt: Absauganlage

Modell: PASA 1200 B2

Seriennummer: 000001 - 063000

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:

2006/42/EG • 2014/30/EU • 2011/65/EU & (EU) 2015/863

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Um die Konformität zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 60335-1:2012/A15:2021 • EN 60335-2-69:2012

EN IEC 63000:2018 • EN 62233:2008

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

02.05.2025

Christian Frank

Dokumentationsbevollmächtigter

Table of Contents

Introduction...... 16

Proper use....16

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

02.05.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

02.05.2025

Christian Frank

Technische gegevens.... 42

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

02.05.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

02.05.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

www.grizzlytools.de

Ricambi e accessori

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

02.05.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NĚMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NÉMECKO

02.05.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

02.05.2025

Christian Frank

CE Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim

NÉMETORSZÁG

02.05.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

02.05.2025

Christian Frank

Bortskaf emballagen korrekt.

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

02.05.2025

Christian Frank

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update ·

FSC www.fsc.org MIX Papier | Fördert gute Waldnutzung FSC® C167328
