BEDIENUNGSANLEITUNG Stratos 35.1077 TFA

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1077 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.delservireldownloadsste

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Allemagne

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG. Zum Ottersberg 12, D-97877 Wertheim, Duitsland

1.1 Funktionen ....4

1. Bestandteile ....4

2.1 Basisstation ....5

2.2 Thermo-Hygro-Sensor ....5

2.3 Windsensor 6

2.4 Regensensor....6

1. Inbetriebnahme ....6

3.1 Batterie einlegen 6

3.2 Installation 8

1. LCD Bildschirm 10

4.1 LCD Überblick....10

4.2 Wettervorhersage .....11

4.3 Wettertendenzanzeige .....11

4.4 Sturmwarnung .....11

1. Programm-Modus....12

5.1 Schnellanzeige-Modus....12

5.2 Einstellmodus....12

5.3 Historiemodus ....13

5.4 Alarmmodus ....13

5.5 Min/Max Modus ....14

1. Technische Daten 15

2. Batteriewechsel, Hinweise, Entsorgung .....16

D

STRATOS - Funk-Wetterstation

STRATOS - Funk-Wetterstation

D

1. Einführung

Ihre neue Profi-Funk-Wetterstation besteht aus einer Basisstation mit Innensensoren für Raumtemperatur, Luftfeuchtigkeit und Luftdruck und mehreren Außensensoren zur Messung von Außentemperatur, Luftfeuchtigkeit, Windstärke und Regenmenge.

So erhalten Sie viele Informationen über Klima und Wetter rund um Ihr Haus. Das macht Spaß und neugierig auf mehr.

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und bewahren Sie sie auf.

1.1 Funktionen

• Kabellose Übertragung der Außentemperatur, Luftfeuchtigkeit, Regenmenge
  und Windgeschwindigkeit von den Außensendern zur Basisstation (868 MHz)
• Besonders sichere Datenübertragung durch Verkabelung der einzelnen Sender untereinander mit hoher Reichweite bis 100 m (Freifeld)
  • Innentemperatur und Luftfeuchtigkeit
• Wettervorhersage mit Symbolen und Luftdrucktendenz
  • Absoluter und relativer Luftdruck
  • Grafische Darstellung des Luftdruckverlaufs der letzten 24 Std.
  • Vergangenheitswerte der letzten 24 Std.
  • Windchill-Temperatur und Taupunkt
• Programmierbare Alarmzustände, z.B. Temperaturalarm, Sturmwarnung usw.
• Maxima- und Minimawerte unter Angabe von Zeit und Datum der Speicherung
  • Funkuhr mit Alarm und Datumsanzeige
• Zeitzone ±12 Std., manuelle Zeiteinstellung möglich
• Hintergrundbeleuchtung (bei Tastenbedienung)
  • Zum Aufstellen oder an die Wand hängen

2. Bestandteile

Inhalt

Basisstation:

- Batterien 3 x 1,5 V AA

Sensor:

• Thermo-Hygro-Sensor
- Batterien 2 x 1,5 V AA
- Regenschutzkappe
- Windsensor
- Regensensor
• 2 Verbindungskabel zum Thermo-Hygro-Sensor
- Mast
- Montagematerial

Bedienungsanleitung

2.1 Basisstation

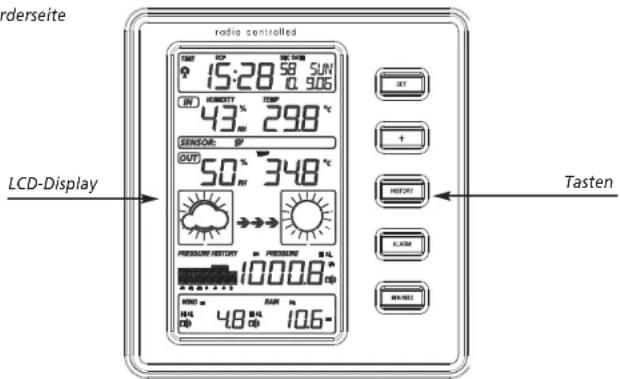

Vorderseite

derseite LCD-Display radio sentrolled 15:28 58 SUN 0.906 43° 298 °C SENSOR: OUT 50° 348 °C PRESSURE HISTORY 10008 WIND 48 HL 106- Tasten

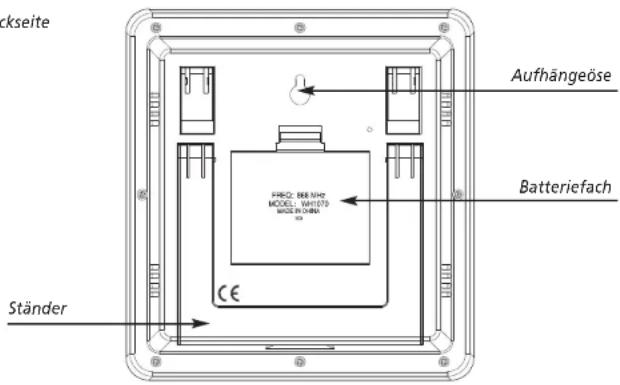

Rückseite

ckseite Aufhängeöse Batteriefach STänder FRO: 100.140 MODEL: WH179 MODEL IN CHIN CE

2.2 Thermo-Hygro-Sensor

Der Thermo-Hygro-Sensor misst die Außentemperatur und Außenluftfeuchtigkeit. Außerdem ist er die wesentliche Datenkommunikationseinheit. Wind- und Regensensor sind mit dem Thermo-Hygrosensor über Kabel verbunden. Die Wetterdaten werden per Funk zur Basisstation gesendet. Der DCF-Empfänger für die Funkzeit ist im Thermo-Hygro-Sensor integriert.

4

5

STRATOS - Funk-Wetterstation

STRATOS - Funk-Wetterstation

2.3 Windsensor

Der Windsensor misst die Windgeschwindigkeit und überträgt die Daten zum Thermo-Hygro-Sensor, der die Außendaten an die Basisstation sendet. Die Stromversorgung kommt vom Thermo-Hygro-Sensor über eine Kabelverbindung.

2.4 Regensensor

Der Regensensor misst die Regenmenge und überträgt die Daten zum Thermo-Hygro-Sensor, der die Außendaten an die Basisstation sendet. Die Stromversorgung kommt vom Thermo-Hygro-Sensor über eine Kabelverbindung.

3. Inbetriebnahme

- Vor der endgültigen Anbringung am Bestimmungsort nehmen Sie die Wetterstation bitte zunächst so in Betrieb, dass sich alle Bestandteile in räumlicher Nähe befinden.

3.1 Batterien einlegen

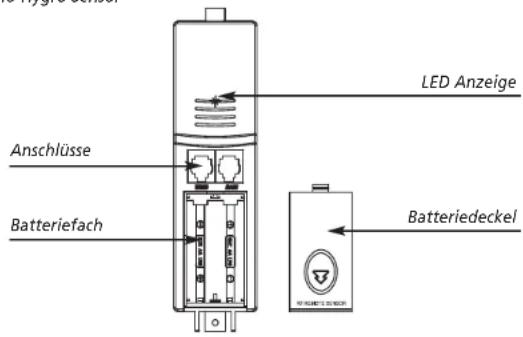

Thermo-Hygro Sensor

LED Anzeige Anschlüsse Batteriefach Batteriedeckel

• Entfernen Sie die Schutzhaube vom Thermo-Hygro-Sensor, um die beiden Anschlüsse für den Wind- und Regensensor freizulegen.
• Stecken Sie die beiden Kabel in die entsprechenden Anschlüsse. Achten Sie darauf, die beiden Stecker nicht zu verwechseln.
• Öffnen Sie das Batteriefach der Basisstation auf der Rückseite und legen Sie 3 x AA, 1,5V Alkaline Batterien in das Batteriefach und schließen Sie den Batteriedeckel.
• Öffnen Sie das Batteriefach vom Thermo-Hygro-Sensor unter den beiden Anschlüssen und legen Sie 2 x AA, 1.5V Alkaline Batterien ein. Schließen Sie den Batteriedeckel wieder.

Empfang der Außenwerte und der Funkzeit

• Wenn die Batterien in die Basisstation eingelegt werden, ertönt ein kurzer Signalton und alle LCD Segmente werden für 3 sec. angezeigt. Die Station geht nun in den Lernmodus, um den Sicherheitscode der Sensoren zu erlernen.
• Wenn der Thermo-Hygro-Sensor neu in Betrieb genommen wird (auch nach dem Batteriewechsel), leuchtet die LED Anzeige für 4 sec. auf. Wenn die LED Anzeige nicht aufleuchtet, überprüfen Sie die Batterien.
• Der Sensor überträgt für 24 sec. die Wetterdaten, danach wird der Empfang der Funkzeit (DCF) aktiviert. Während des Empfangs der Funkzeit (ca. 5 min.) werden keine Wetterdaten übertragen. Die LED Anzeige blinkt 5 Mal, bis das DCF Funksignal empfangen wird.
• Wichtig: Drücken Sie keine Taste während der ersten 10 Minuten, wenn sich die Station im Lernmodus befindet. Wenn die Außenwerte und die Funkzeit angezeigt werden, können Sie die Außensender im Freien anbringen. Wenn die Funkzeit nicht empfangen wird, können Sie die Zeit manuell einstellen. Falls die Außenwerte nicht angezeigt werden, oder wenn Sie vor dem Empfang der Außenwerte eine Taste gedrückt haben, wiederholen Sie den Inbetriebnahme-prozess. Bitte warten Sie 10 sec., bevor Sie die Batterien wieder einlegen.

Hinweis für die Funkzeit DCF

- Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Der DCF-Empfänger für die Funkzeit ist im Thermo-Hygro-Sensor integriert. Es wird empfohlen, einen Abstand zu eventuellen Störfeldern und Stahlbetonbauten einzuhalten.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.
• Der Außensender versucht täglich, das DCF-Signal zu empfangen. Wenn der Empfang nicht erfolgreich ist, erscheint das Empfangssymbol nicht mehr im Display, der Empfang wird aber weiterhin versucht. Bei erfolgreichem Empfang wird die manuell eingestellte Zeit überschrieben.

3.2 Installation

- Bevor Sie Sender und Basisstation fest installieren, überprüfen Sie bitte, ob die Datenübertragung dauerhaft von Ihrem gewählten Aufstellort aus möglich ist (Reichweite Freifeld max. bis zu 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren). Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender undloder Empfänger.

D

STRATOS - Funk-Wetterstation

STRATOS - Funk-Wetterstation

D

1) Basisstation

Mit dem ausklappbaren Ständer auf der Rückseite kann die Basisstation aufgestellt werden oder mit der Aufhängeöse an der Wand befestigt werden. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

2) Sender

Bitte stellen Sie den Sendermast fest auf einer ebenen Oberfläche an einem möglichst freien Platz auf. Vermeiden Sie die Nähe von Bäumen und anderen Abdeckungen, die die korrekte Regen- oder Windmessung beeinträchtigen könnten.

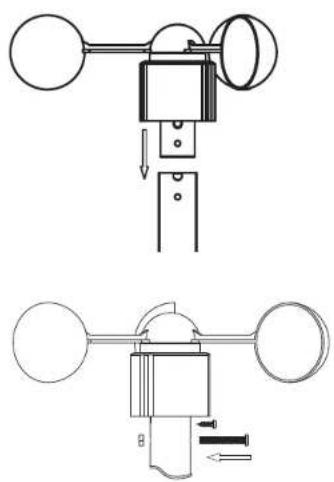

a.) Montage des Windsensors

Stecken Sie den Mast zusammen.

Überprüfen Sie zunächst, ob sich das Windrad frei bewegen lässt. Dann befestigen Sie das Windrad mit der Schraube an dem Mast. Der Wind sollte ungehindert von allen Richtungen Zugang haben.

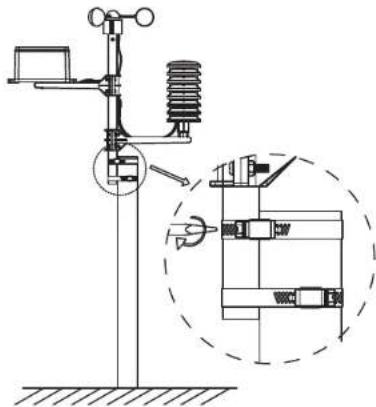

d.) Montage der Sender an einem Mast mithilfe der beiden Halter

Wenn Wind- und Regensensor am Mast befestigt sind, verbinden Sie die Kabel mit den beiden Anschlüssen auf dem Thermo-Hygro-Sensor. Nun ist die Stromversorgung gewährleistet und die Daten können zur Basisstation übertragen werden.

8

9

D

STRATOS - Funk-Wetterstation

STRATOS - Funk-Wetterstation

D

4. LCD Bildschirm

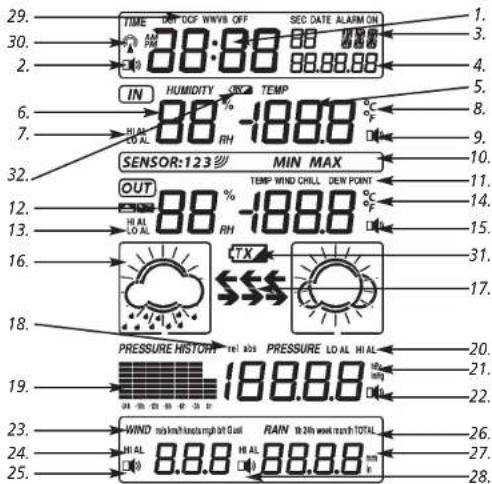

4.1 LCD Überblick

Die folgende Abbildung zeigt sämtliche Displaysegmente. Während der normalen Anwendung erscheint diese Darstellung nicht.

29. TIME OFF DOF WNV8 OFF SEC DATE ALAM ON 30. 88:00 88.88.88 2. IN HUMIDITY SET TEMP 6. 88% RH -1888 °C F 7. HO AL SENSOR:123 MIN MAX 10. OUT TEMP WIND CHILL DEW POINT 12. HI AL LO AL RH -1888 °C F 13. HO AL 16. TX 17. PRESSURE HISTORY REL ABS PRESSURE LO AL HI AL 19. 188.88 20. 21. 22. 23. WIND 5m/km kndst mgb bit Gout RAIN 10.24th week month TOTAL 24. HI AL 8.88 HI AL 88.88 mm 25. 27. 28.

1. Zeit

1. Weckalarm -Symbol
2. Wochentag/Zeitzone/Historie
3. Datum
4. Innentemperatur
5. Raumluftfeuchtigkeit
6. Hi/Lo Alarm: Grenzwert für Innen über- oder unterschritten
7. Temperaturanzeige in °C/°F
8. Alarmsymbol für Innenwerte
9. MINIMAX Information
10. Außentemperatur/Windchill/Tau- punkt
11. Außenluftfeuchtigkeit
12. Hi/Lo Alarm: Grenzwert für Außen über- oder unterschritten
13. Temperaturanzeige in °C/°F
14. Alarmsymbol für Außenwerte
15. Wettervorhersage-Symbole
16. Wettertendenzanzeige

17. Luftdruck (relativ oder absolut)

18. Luftdruckdiagramm mit 24 h Historie

19. Hi/Lo Alarm: Grenzwert Luftdruck über- oder unterschritten
20. Luftdruckanzeige in inHg oder hPa
21. Alarmsymbol für Luftdruck
22. Windgeschwindigkeitsanzeige in m/s, km/h, Knoten, mph oder Beaufort
23. Hi Alarm: Grenzwert Windgeschwindigkeit überschritten
24. Alarmsymbol für Wind
25. Regenmenge 1h, 24h, Woche, Monat oder Total
26. Regenmenge-Anzeige in mm/in
27. Hi Alarm: Grenzwert Regenmenge überschritten + Alarmsymbol für Regenmenge
28. Funkzeit DCF
29. Empfangsymbol DCF
30. Batteriestandsanzeige (Sender)
31. Batteriestandsanzeige (Basisstation)

4.2 Wettervorhersage

Die Funkwetterstation unterscheidet 4 unterschiedliche Wettersymbole (Sonnig, teilweise bewölkt, bedeckt, Regen).

Die Wettersymbole zeigen eine Wetterverbesserung oder -verschlechterung ausgehend vom aktuellen Wetter an, was aber nicht unbedingt dem auf dem Symbol angegebenen Wetter entsprechen muss.

bewölkt

4.3 Wettertendenzanzeige

Die Wettertendenzpfeile befinden sich zwischen den Wettersymbolen und zeigen an, ob der Luftdruck momentan steigt oder fällt. Ein Pfeil nach rechts bedeutet, dass der Luftdruck ansteigt und besseres Wetter zu erwarten ist; ein Pfeil nach links bedeutet, dass der Luftdruck sinkt und schlechteres Wetter zu erwarten ist.

Der Wechsel der Wettersymbole bezieht sich auf den aktuellen relativen Luftdruck und die Veränderungen der letzten 12 Stunden. Wenn das Wetter sich ändert, blinken die Tendenzpfeile. Wenn die Wetterbedingungen für 3 Stunden stabil geworden sind, bleiben die Tendenzpfeile fest auf dem Display stehen.

Beispiele für wechselnde Wettersymbole:

Hinweise zu den Empfindlichkeitswerten der Wettersymbole:

Der Schwellenwert, bei dem eine Wetterveränderung angezeigt wird, kann vom Anwender selbst auf eine Luftdruckveränderung zwischen 2-4hPa eingestellt werden (Vorgabe 2hPa). Wird Beispielsweise 4 hPa ausgewählt, muss ein Luftdruckabfall oder Anstieg von 4 hPa erfolgen, um eine Wetteränderung anzuzeigen. Für Gebiete, bei denen es häufig Luftdruckänderungen gibt, sollte ein höherer Schwellenwert eingestellt werden als für ein Gebiet mit stabiler Luftdrucksituation.

4.4 Sturmwarnung

Der Schwellenwert für Sturmwarnung kann vom Anwender selbst auf einen Luftdruckabfall zwischen 4-9hPa eingestellt werden (Vorgabe 4hPa). Wenn der Luftdruckabfall innerhalb von 3 Stunden den Schwellenwert überschreitet, wird der Sturmwarner aktiviert: das Regensymbol und die Tendenzpfeile blinken drei Stunden lang.

10

11

D

STRATOS - Funk-Wetterstation

STRATOS - Funk-Wetterstation

D

5. Programm-Modus

Die Basisstation hat 5 Tasten zur einfachen Bedienung: SET, +, HISTORY, ALARM und MIN/MAX.

Außerdem verfügt das Gerät über fünf Programm-Modi: Schnellanzeige-Modus, Einstellmodus, Alarmmodus, Historie-Modus und Min/Max Modus.

Das Gerät verlässt automatisch den Programm-Modus, wenn die HISTORY Taste betätigt wird oder länger als 10 Sekunden keine Taste gedrückt wird.

5.1 Schnellanzeige-Modus

Im Schnellanzeige-Modus können Sie sich schnell über einzelne Wetterdaten informieren. Drücken Sie die SET Taste im Normalmodus, um zu der entsprechenden Displayanzeige zu gelangen und + oder MIN/MAX, um den gewünschten Anzeigewert auszuwählen.

1. Außentemperatur / Windchill-Temperatur / Taupunkt

2. Absoluter Luftdruck / relativer Luftdruck

3. Windgeschwindigkeit / Windböengeschwindigkeit

4. Regenmenge 1 h / 24 h / 1 Woche / 1 Monat / Total

Drücken Sie die SET Taste für 2 sec., während die gesamte Regenmenge angezeigt wird, stellt sich der Wert auf 0.0 mm zurück und kumuliert nun die Regenmengen bis zur nächsten Rückstellung.

5.2 Einstellmodus

• Drücken Sie die SET Taste im Normalmodus für 3 Sekunden, um in den normalen Einstellmodus zu gelangen.
• Im Einstellmodus verändern Sie die Werte mit der + oder MIN/MAX Taste. Halten Sie die Tasten im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Drücken Sie die SET Taste, um die folgenden Einstellungen auszuwählen:

• Zeitzone ±12 Std.: Die Zeitzoneneinstellung wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF-Zeit unterscheidet (z.B. +1= eine Stunde später).

• 12/24 Stunden-Zeitformat

• Manuelle Zeiteinstellung (Stunden/ Minuten)

• Kalender-Einstellung (Jahr/Monat/Datum, Wochentag wird berechnet)

• Temperaturanzeige in °C oder °F

• Luftdruckanzeige in hPa oder inHg

• Einstellung relativer Luftdruck von 300hPa – 1100hPa (Vorgabe 1013.2hPa). Der relative Luftdruck ist bezogen auf Meereshöhe und muss auf Ihre Orts-höhe eingestellt werden. Erfragen Sie den aktuellen Luftdruck Ihrer Umgebung (Wert vom Wetteramt, Internet, Optiker, geeichte Wettersäulen an öffentlichen Gebäuden, Flughafen).

• Schwellenwert für Luftdruckveränderung (Vorgabe 2hPa, siehe 4.3)

• Schwellenwert für Sturmwarnung (Vorgabe 4hPa, siehe 4.4)

• Windgeschwindigkeits- und Windböengeschwindigkeitsanzeige in km/h, mph, m/s, Knoten oder bft

• Regenmengenanzeige in mm or inch

Hinweis: Bitte stellen Sie die gewünschten Maßeinheiten zu Beginn Ihrer Messungen ein. Die gespeicherten Werte werden bei einem Wechsel rückwirkend auf die neue Einheit umgestellt, so dass es durch den internen Rechenalgorithmus Auflösungsverluste geben kann.

5.3 Historie-Modus

• Drücken Sie im Normalmodus die HISTORY Taste, um in den Historie-Modus zu gelangen.
• Im Historie-Modus drücken Sie die + oder MIN/MAX Taste, um die aufgezeichneten Werte der letzten 24 Stunden in 3 Stunden-Schritten abzurufen (3 h, -6 h, -9 h, -12 h, -15 h, -18 h, -21 h, -24 h)

5.4 Alarm-Modus

• Die Wetterstation kann so eingestellt werden, dass beim Eintritt bestimmter Wetterbedingungen ein Alarm ausgelöst wird. Zu diesem Zweck können Sie für viele Parameter einen oberen und unteren Grenzwert eingeben, der nicht überbzw. unterschritten werden soll.
• Im Normalmodus drücken Sie die ALARM Taste, um in den Eingabemodus für den oberen Grenzwert zu gelangen.

- Drücken Sie nun die SET Taste, um die folgenden Parameter anzuwählen. Den oberen Grenzwert geben Sie mit der + oder MIN/MAX Taste ein. Halten Sie die Tasten im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

- Den jeweiligen Alarm aktivieren und deaktivieren Sie mit der ALARM Taste. „HI AL“ und ein Alarmsymbol erscheint oder verschwindet neben dem entsprechenden Wert im Display.

1. Weckalarm (Stunden/Minuten, gleiche Einstellung für unteren und oberen Grenzwert)

2. Innenluftfeuchtigkeit

3. Innentemperatur

4. Außenluftfeuchtigkeit

5. Außentemperatur

6. Windchill Temperatur

7. Taupunkt

8. Luftdruck

9. Windgeschwindigkeit

10. Windböengeschwindigkeit

11. Regenmenge 1 h

12. Regenmenge 24 h

- Drücken Sie im Normalmodus zweimal die ALARM Taste, gelangen Sie in den Eingabemodus für den unteren Grenzwert.

- Drücken Sie nun die SET Taste, um die folgenden Parameter anzuwählen. Die unteren Grenzwerte geben Sie mit der + oder MIN/MAX Taste ein. Halten Sie die Tasten im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf. Den jeweiligen Alarm aktivieren und deaktivieren Sie mit der ALARM Taste. „LO AL“ und ein Alarmsymbol erscheint oder verschwindet neben dem entsprechenden Wert im Display.

1. Weckalarm (Stunden/Minuten, gleiche Einstellung für unteren und oberen Grenzwert)

2. Innenluftfeuchtigkeit

3. Innentemperatur

4. Außenluftfeuchtigkeit

5. Außentemperatur

6. Windchill Temperatur

7. Taupunkt

8. Luftdruck

D

STRATOS - Funk-Wetterstation

STRATOS - Funk-Wetterstation

D

Hinweis: Wenn Sie das erste Mal die ALARM Taste drücken, erscheint “---” auf allen Displayfeldern. Später erscheinen die eingegebenen Grenzwerte, sofern sie aktiviert sind.

Alarmsignal

Wenn der eingestellte Alarmwert unter- bzw. überschritten wird, ertönt ein Alarmsignal für 120 sec.. Der entsprechende Wert, "HI AL" oder "LO AL" und das Alarmsymbol blinken solange, bis die Wetterbedingungen wieder innerhalb des eingestellten Grenzwertes liegen. Sie können das Alarmsignal mit jeder beliebigen Taste beenden.

Beispiel

Der eingestellte Grenzwert für den Taupunkt wurde überschritten:

OUT HI AL 60 % RH 30.2 °C DEW POINT DQ blinkt blinkt

5.5 Min/Max Modus

• Drücken Sie im Normalmodus die MIN/MAX Taste, um in den Maximum-Modus zu kommen.

• Mit der + Taste können Sie sich die Höchstwerte von folgenden Parametern mit Datum und Uhrzeit der Aufzeichnung anzeigen lassen. Drücken Sie die SET Taste, während der entsprechende maximale Wert angezeigt wird, wird er auf den aktuellen Wert zurückgestellt.

• Innenluftfeuchtigkeit

• Innentemperatur

• Außenluftfeuchtigkeit

• Außentemperatur

• Windchill Temperatur

• Taupunkt

• Luftdruck

• Windgeschwindigkeit

• Windböengeschwindigkeit

• Regenmenge 1 h

• Regenmenge 24 h
• Regenmenge wöchentlich
• Regenmenge monatlich

- Drücken Sie im Normalmodus zweimal die MIN/MAX Taste, um in den Minimum-Modus zu kommen.

- Mit der + Taste können Sie sich die Tiefstwerte von folgenden Parametern mit Datum und Uhrzeit der Aufzeichnung anzeigen lassen. Drücken Sie die SET Taste, während der entsprechende minimale Wert angezeigt wird, wird er auf den aktuellen Wert zurückgestellt.

1. Innenluftfeuchtigkeit
2. Innentemperatur
3. Außenluftfeuchtigkeit
4. Außentemperatur
5. Windchill Temperatur
6. Taupunkt
7. Luftdruck

6. Technische Daten

Übertragungsdistanz Freifeld: 100 Meter max.

Übertragungsfrequenz: 868MHz

Maximale Sendeleistung: < 25mW

Messintervall Thermo-Hygro Sensor: 48 sec

Alarmdauer: 120 sec

Temperatur:

Maßeinheit:	°C/°F
Messbereich
Außen:	-40°...+65°C-40°...+149°F
Innen:	0°...+60°C32°...+140°F(Anzeige OFL außerhalb des Messbereichs)
Auflösung:	0.1°C
Genauigkeit:	±1°C

Luftfeuchtigkeit

Maßeinheit:	% rF
Messbereich:	10% bis 99% rF
Auflösung:	1%
Genauigkeit:	±3% bei 20...80% rF, ansonsten ±5%

Regenmenge

Maßeinheit:	mm l inch
Messbereich:	0 - 9999mm
	0-393.6 inch
	(Anzeige OFL außerhalb des Messbereichs)
Auflösung:	0.3mm (Regenvolumen < 1000mm)
	1mm (Regenvolumen > 1000mm)

Windgeschwindigkeit

Maßeinheit:	km/h, m/s, mph, Knoten, Beaufort
Messbereich:	0~180km/h / 0-50 m/s, 0-111.8 mph(Anzeige OFL außerhalb des Messbereichs)

Luftdruck

Maßeinheit:	hPa / inHg
Messbereich:	300hPa – 1100hPa
	8.85 – 32.5inHg
Auflösung:	0.1hPa
Genauigkeit:	±3hPa

Batterien

Basisstation:	3 x AA 1.5V LR6 Alkaline
Sender:	2 x AA 1.5V LR6 Alkaline
Batterielebensdauer:	ca. 12 Monate für Basisstation
	ca. 24 Monate für Thermo-Hygro Sensor

D

STRATOS - Funk-Wetterstation

• Wenn die Batterien der Basisstation ersetzt werden müssen, erscheint die Batterieanzeige (RX) auf dem Display.
• Wenn die Batterien des Außensenders ersetzt werden müssen, erscheint die Batterieanzeige (TX) auf dem Display.
  Hinweis: Wenn die Batterien des Thermo-Hygro-Sensors ausgetauscht werden, wird die Basisstation erst innerhalb von ca. 3 Stunden neue Wetterdaten erhalten. Sie können die Zeit verkürzen, indem Sie die Batterien aus der Basisstation herausnehmen und wieder einlegen. Dann gehen allerdings die gespeicherten Daten verloren.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

8. Hinweise

• Bewahren Sie Ihre Funkwetterstation an einem trockenen Platz auf.
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Halten Sie das Gerät von anderen elektronischen Geräten und großen Metallteilen fern.
• Bitte führen Sie eine Neuinbetriebnahme durch, wenn die Station nicht einwandfrei funktioniert. Tauschen Sie die Batterien aus.
• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.
• Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

9. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

Index

1. Introduction ......18

1.1 Features .... 18

Mit dem ausklappbaren Ständer auf der Rückseite kann die Basisstation aufgestellt werden oder mit der Aufhängeöse an der Wand befestigt werden. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

2) Zenders

6. Technische gegevens
