BEDIENUNGSANLEITUNG Bügelpuppe Gentleman 4084 Sommertal

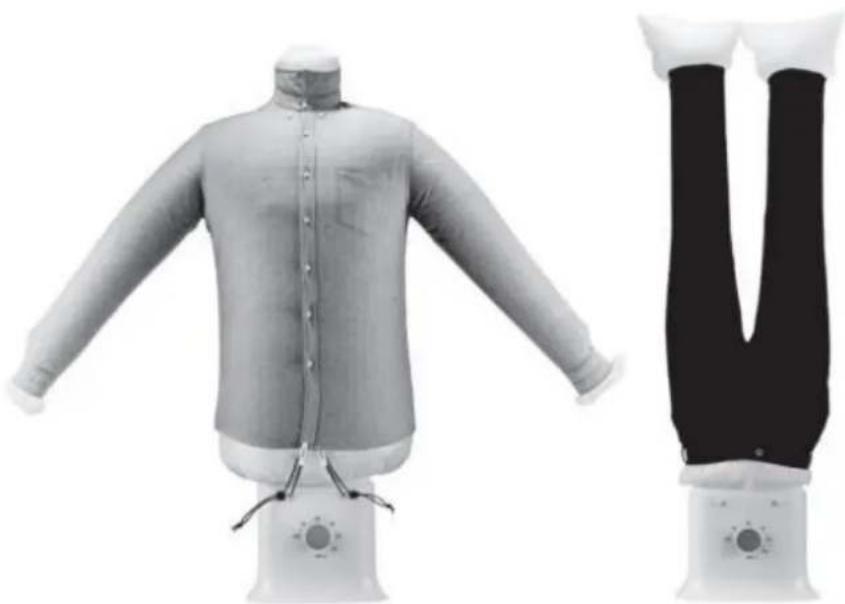

Elektrischer Hemdenbügler & -trockner

Bedienungsanleitung

VAR.ID.: 4084

D

Lesen und verstehen Sie diese Anleitung!

Beachten Sie die Sicherheitshinweise!

A. Bestimmungsgemäßer Gebrauch

1. Das Gerät ist ausschließlich für den im Benutzerhandbuch beschriebenen Zweck vorgesehen. Verwenden Sie das Gerät oder seine Teile nicht für andere Zwecke als vorgesehen, um Risiken zu vermeiden.
2. Die Verwendung von Zubehör, das nicht vom Gerätehersteller empfohlen oder verkauft wird, kann ein Verletzungsrisiko für Personen darstellen.
3. Nur für den Gebrauch im Haushalt und in geschlossenen Räumen.
4. Das Gerät ist für das Trocknen und Bügeln von Textilien wie Blusen und Hemden konzipiert. Empfindliche Textilien wie Wolle oder ähnliche Stoffe sollten nicht auf der Bügeloberfläche gepresst werden. Beachten Sie immer die Pflegehinweise für Textilien vor der Verwendung.

B. Wichtige Sicherheitshinweise

1. Halten Sie das Gerät immer von Wasser und Feuer fern. Stellen Sie das Gerät auf einen harten, ebenen Untergrund mit guter Luftzirkulation
2. Verwenden Sie zur Reinigung der Oberfläche des Geräts ein weiches Tuch. Waschen Sie das Gerät niemals.
3. Hängen Sie die Kleidungsstücke nach dem Trocknen auf. Achten Sie darauf, das Gerät NIEMALS nass zu machen.
4. Verbrennungsgefahr: Berühren Sie die Heizelemente niemals während das Gerät in Betrieb ist.
5. Das Gerät kann mit maximal 1,5kg beladen werden. Beachten Sie vor Verwendung des Geräts die Hinweise auf dem Etikett des Kleidungsstücks.
6. Dieses Gerät ist nicht für Personen (oder Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung bzw. fehlendem Wissen bestimmt, außer sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt bzw. eingewiesen.
7. Decken Sie den Luftein- und Luftauslass niemals ab.
8. Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät installieren oder an einen anderen Platz stellen.
9. Sollte das Netzkabel beschädigt sein, wenden Sie sich für die Reparatur an ein zugelassenes Servicezentrum. Versuchen Sie nicht, das Gerät selbst auseinanderzunehmen oder zu reparieren.
10. Beaufsichtigen Sie Kinder und lassen Sie sie nicht mit dem Gerät spielen.
11. ACHTUNG: Dieses Gerät ist nur zum Trocknen von mit Wasser gewaschenen Textilien geeignet.

12. Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden. Achten Sie darauf, dass Kindernicht mit dem Gerätspielen. Kinder ab 8 Jahren dürfen das Gerät nur unter Aufsicht reinigen.

13. Decken Sie niemals den Lufteinlass oder den Luftauslass ab.

14. Ziehen Sie vor dem Zusammenbau den Stecker aus der Steckdose.
15. Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.
16. Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
17. VORSICHT Verbrennungsgefahr! Berühren Sie während des Gebrauchs niemalsdie Oberfläche des Trockners, um Verbrennungen zu vermeiden.
18. Hinweis: Dieses Gerät ist nur zum Trocknen von gewaschenen Textilien bestimmt.

C. Technische Angaben

Nennspannung: 220-240V\~

Nennfrequenz: 50/60Hz

Nennleistung: 1250W

Timer: 0-180 Minuten

Klasse II, IPX1

D. Produkteigenschaften

Energiesparend, zusammenlegbar und einfach zu transportieren

Das Gerät besitzt ein Heizelement.

Geräuscharmes Gerät mit Überhitzungsschutz für eine

verbesserte Qualität ohne Lärmbelästigung.

Hohe Temperaturen für ein schnelles Trocknen von

Kleidungsstücken.

E. Produktaufbau

1	Motor	8	Teleskopstange
2	Timer	9	Schraube (für die Höhenverstellung)
3	Öse für Fixierung	10	Bügel
4	Montageplatte	11	Clips
5	Luftauslass	12	Clips mit Gummizug
6	Unteres Gestänge	13	Hemden - Adapter
7	Verbindung	14	Hosen - Adapter

F. Bestandteile

Bestandteil	Anzahl
Motor	1 Set
Timer	1 Stk.
Luftauslasselementl	1 Stk.
Halterung	1 Stk.
Stützrohr	2 Stk
Verbindungsstück	2 Stk.
Klemmen a	4 Stk.
Klemmen b	4 Stk
Querstange	1 Stk.
Luftkissen	2 Stk.

G. Zusammenbau

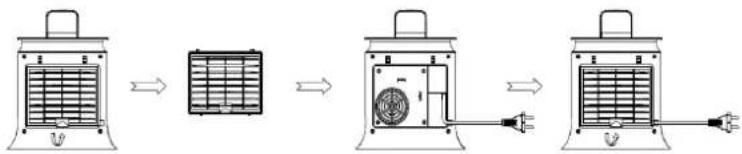

Nehmen Sie den Stecker aus dem Aufbewahrungsfach auf der Rückseite der Basis. SHIRTS

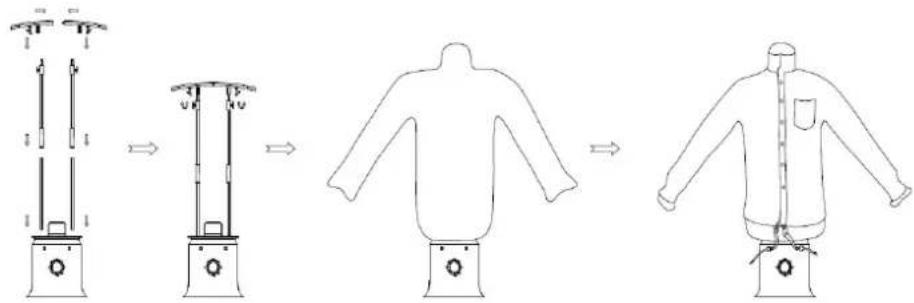

Installieren Sie die beiden unteren Stangen in die entsprechenden Löcher der Motor-Einheit. Setzen Sie die beiden Teleskopstangen mit den unteren Stangen ein. Stellen Sie die gewünschte Höhe ein. Dazu öffnen Sie die Schraube, ziehen die Teleskopstange heraus und schließen dann die Schraube wieder. Platzieren Sie den Kleiderbügel mit 4 Clips auf den Teleskopstangen.

Legen Sie den Hemden-Luftbeutel an und ziehen Sie das elastische Band unten über die Montageflansche.

Ziehen Sie die Kleidungsstücke über den Hemden-Luftbeutel und schalten Sie den Motor ein.

Verbinden Sie die Clips mit dem elastischen Band an den festen Punkten der Motor-Einheit. Dehnen Sie die Clips entlang des unteren Teils des Kleidungsstücks, um es glatter zu machen.

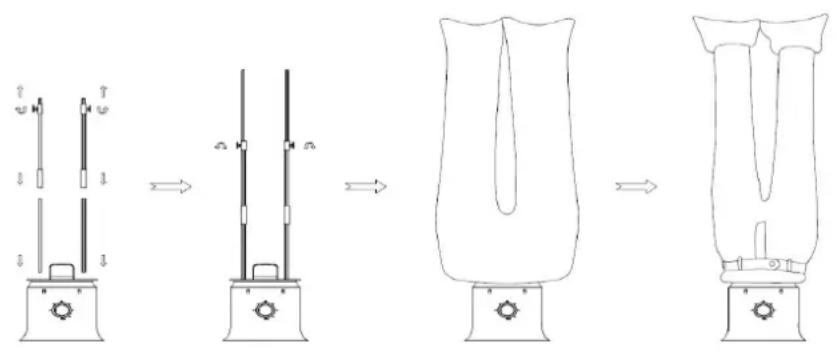

Setzen Sie die beiden unteren Stangen in die entsprechenden Löcher der Motor-Einheit ein. Fügen Sie die beiden Teleskopstangen mit den unteren Stangen ein. Passen Sie die gewünschte Höhe an. Öffnen Sie dafür die Schraube, ziehen Sie die Teleskopstange heraus und schließen Sie dann die Schraube wieder. Ziehen Sie den Luftbeutel für Hosen über und ziehen Sie das elastische Band unten über die Montageflansche. Montieren Sie 3 Stützstangen mit jeweils 2 Verbindungsstücken. Setzen Sie die vollständig montierten Stützstangen auf die untere horizontale Stange und die kurze Stange, dann schließen Sie den Reißverschluss des Luftkissens. Platzieren Sie die Hose auf dem Luftbeutel für Hosen und schalten Sie den Motor ein.

H. Auseinandernehmen

Folgen Sie den Schritten zur Zusammensetzung des Geräts in umgekehrter Reihenfolge, um das Gerät auseinanderzunehmen.

I. Verwendung

Stecken Sie den Netzstecker in die Steckdose.

Stellen Sie den Timer auf „ON“. Das Gerät setzt sich in Betrieb und die Leuchtanzeige leuchtet.

Drehen Sie den Knopf, um die Zeit einzustellen.

J. Tipps

Achten Sie darauf, dass das Hemd ohne Falten auf dem Luftkissen angebracht ist. Ziehen Sie es wenn nötig zurecht.

K. Problemebehebung

Nr.	Problem	Ursache
1	Zu lange Trocknungszeit (>180 Minuten)	Das Kleidungsstück ist sehr dick.Das Kleidungsstück wurde vor dem Trocknen nicht geschleudert.Das Luftkissen ist nicht richtig verschlosser und heiße Luft tritt aus.
2	Gerät funktioniert plötzlich nicht mehr	Der Lufteinlass oder Luftauslass ist blockiert oder durch ein Kleidungsstück oder ähnliches bedeckt.Schalten Sie das Gerät als Schutzmaßnahme aus.Die eingestellte Zeit ist abgelaufen.
3	Die Trocknungszeit ist ungewöhnlich lang	Der Luftsack wurde nicht richtig geschlossen und dadurch entweicht Luft.Die Kleidung wurde vorher nicht geschleudert. Die Kleidung ist sehr dick.
4	Das Gerät stoppt plötzlich.	Der Luftauslass ist blockiert oder wird von Kleidung abgedeckt. Halten Sie das Gerät an und legen Sie den Luftauslass frei.

L. HINWEISE ZUR ENTSORGUNG

Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Geräte. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Die Komponenten sind ein Qualitätserzeugnis. Sie wurden unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und unter Verwendung eines üblichen guten Materials sorgfältig gebaut.

Die Gewährleistungszeit beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Kassenbon, Rechnung oder Lieferschein nachzuweisen ist. Innerhalb der Gewährleistungszeit werden alle Funktionsfehler der Komponenten durch unseren Kundendienst beseitigt, die nachweisbar, trotz vorsichtiger Verwendung entsprechend unserer Bedienungsanleitung, auf Materialfehler zurückzuführen sind.

Die Gewährleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Durch die Instandsetzung oder Ersatz einzelner Teile wird die Gewährleistungszeit weder verlängert noch wird eine neue Gewährleistungszeit für die einzelnen Komponenten in Gang gesetzt. Für eingebaute Ersatzteile läuft keine eigene Gewährleistungsfrist. Wir übernehmen keine Gewährleistung für Schäden und Mängel an Komponenten oder deren Teilen, die durch übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung auftreten. Das gilt auch bei Nichtbeachtung der Bedienungsanleitung sowie Einbau von Ersatz- und Zubehörteile, die nicht in unserem Programm aufgeführt sind. Durch Eingriffe oder Veränderungen an Komponenten durch Personen, die hierzu nicht von uns ermächtigt sind, erlischt der Gewährleistungsanspruch.

Die Gewährleistung bezieht sich nicht auf die Teile, die durch eine natürliche Abnutzung verschlissen werden.

Bei Gewährleistungsanspruch, Störungen, Ersatzteil- oder Zubehörbedarf wenden Sie sich bitte an die hier aufgeführte Kundendienstzentrale:

Kundendienstzentrale:

Albatros International GmbH

Konrad-Zuse-Str. 3

Änderungen vorbehalten.

Modell:

gekauft bei:

in (Ort, Straße):

Name d. Käufers:

Straße, Haus-Nr.:

PLZ, Ort :

Telefon:

Datum, Unterschrift:

Fehlerbeschreibung:

Sommertal

PlancheàRepasserGentleman

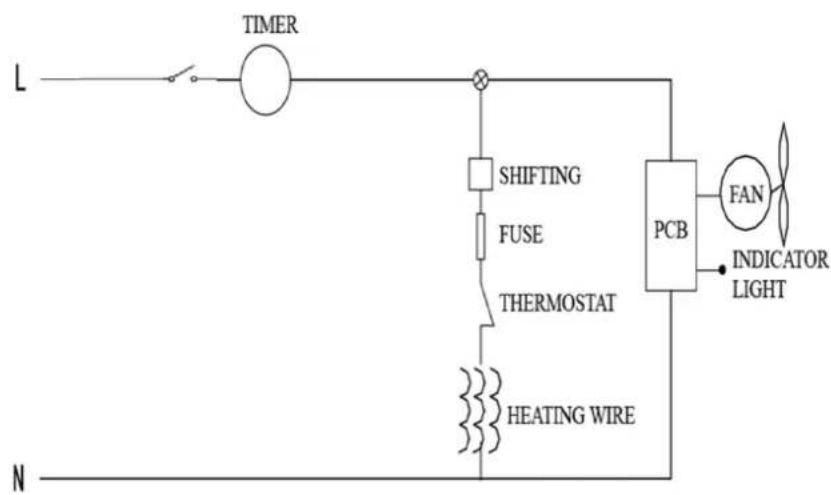

Elektrischer Schaltplan

Schéma électrique

Schema elettricò

Squema eléctrico

Circuit diagram
