BEDIENUNGSANLEITUNG SecureTouch Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 2

Geräteübersicht 2

Schalter und Verbindungen 4

Einstellungen 5

Befestigen der Uhr 8

Fingerabdruckschloss 9

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 12

Hinweise zur Entsorgung 14

Artikelnummer	10046313 10046314 10046315
Stromversorgung (Netzadapter)	100-240 V AC, 50/60 Hz5 V DC /3 A
Stromverbrauch im Standby-Betrieb	<0,2 W(Wechsel in den Standby-Betrieb nach 30 min)
Maximaler Uhrendurchmesser	55 mm 55 mm	55 mm
Maximaler Umfang (Band)	62 mm 62 mm	62 mm

USB-Verbindung EU

US Standard

Standard

UK Standard

AU Standard

SICHERHEITSHINWEISE

• Kinder ab 8 Jahren und geistig, sensorisch und körperlich eingeschränkte Personen dürfen das Gerät nur dann verwenden, wenn sie zuvor von einer für sie zuständigen Aufsichtsperson ausführlich über die Funktionen und Sicherheitsvorkehrungen informiert wurden und die damit verbundenen Risiken verstehen.
• Verwenden Sie ausschließlich den im Lieferumfang enthaltenen Netzadapter.
• Drehen Sie den Uhrenbeweger nicht von Hand, da dies den Uhrenbeweger beschädigen könnte.
• Um eine Beschädigung des Gehäuses zu vermeiden, sollten Sie den Uhrenbeweger nicht in direktem Sonnenlicht aufbewahren und ihn nicht Wasser, Feuchtigkeit oder extremen Temperaturen aussetzen.
• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

GERÄTEÜBERSICHT

10046313 10046314 10046315

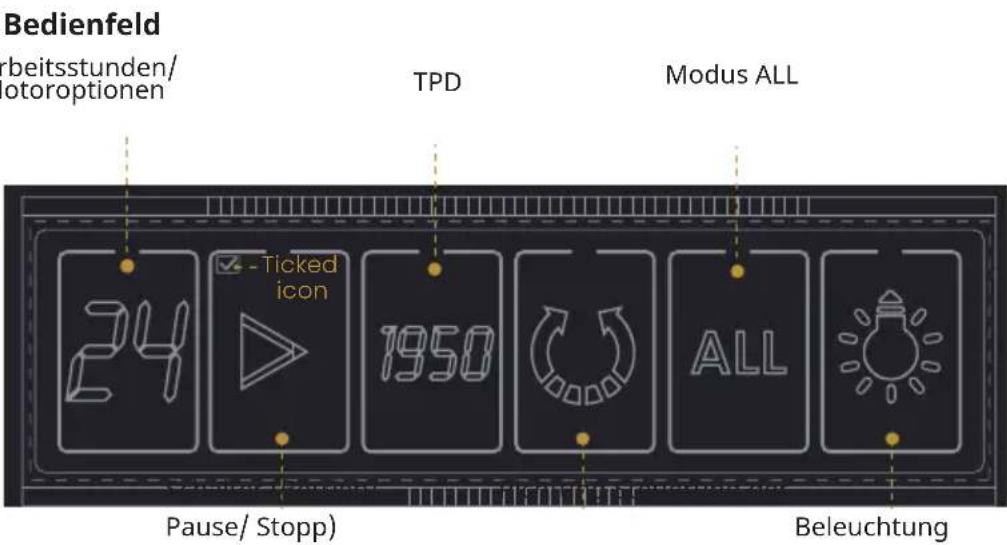

Bedienfeld - beitsstunden/ otoroptionen TPD Modus ALL 24 -Ticked icon 1950 ALL Pause/ Stopp) Beleuchtung

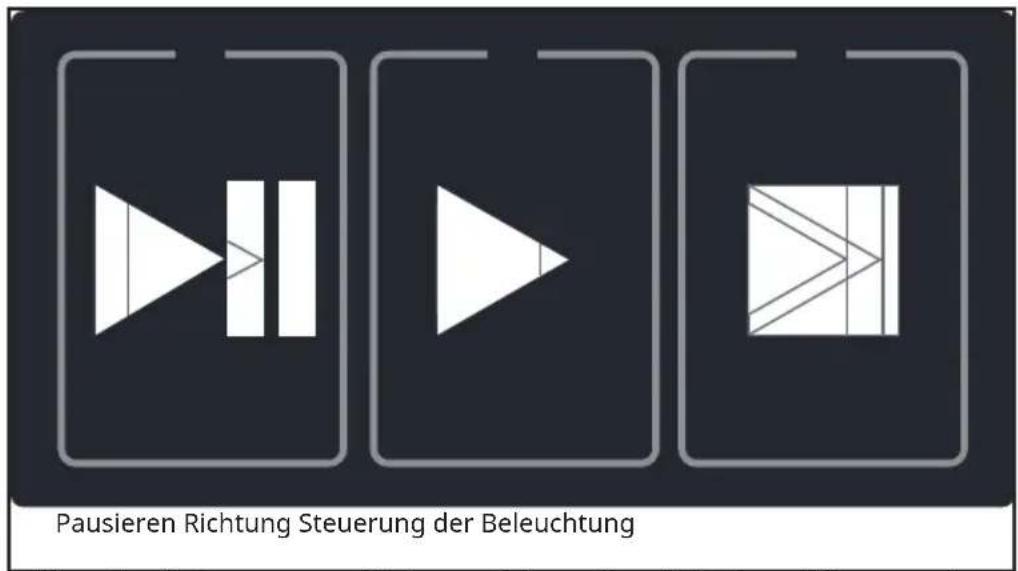

Umschalten

Pausieren Richtung Steuerung der Beleuchtung

• Wenn Sie die Pausentaste drücken und die vordere Abdeckung öffnen, werden alle Uhrenhalter angehalten.
• Wenn Sie die Pausentaste erneut drücken und die Frontabdeckung öffnen, funktionieren alle Uhrenhalterungen weiter.

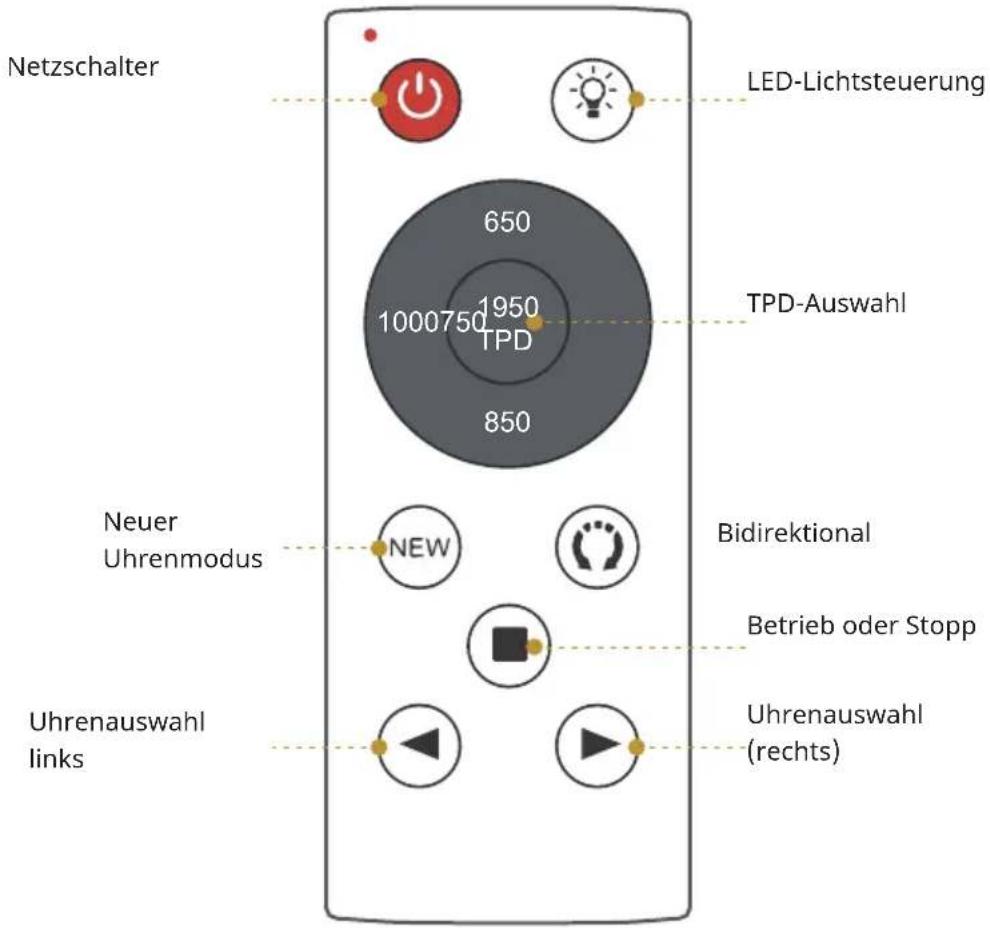

Fernbedienung

Netzschalter LED-Lichtsteuerung 650 1950 TPD-Auswahl 1000750 TPD 850 Neuer Uhrenmodus NEW Bidirektional Betrieb oder Stopp Uhrenauswahl links Uhrenauswahl (rechts)

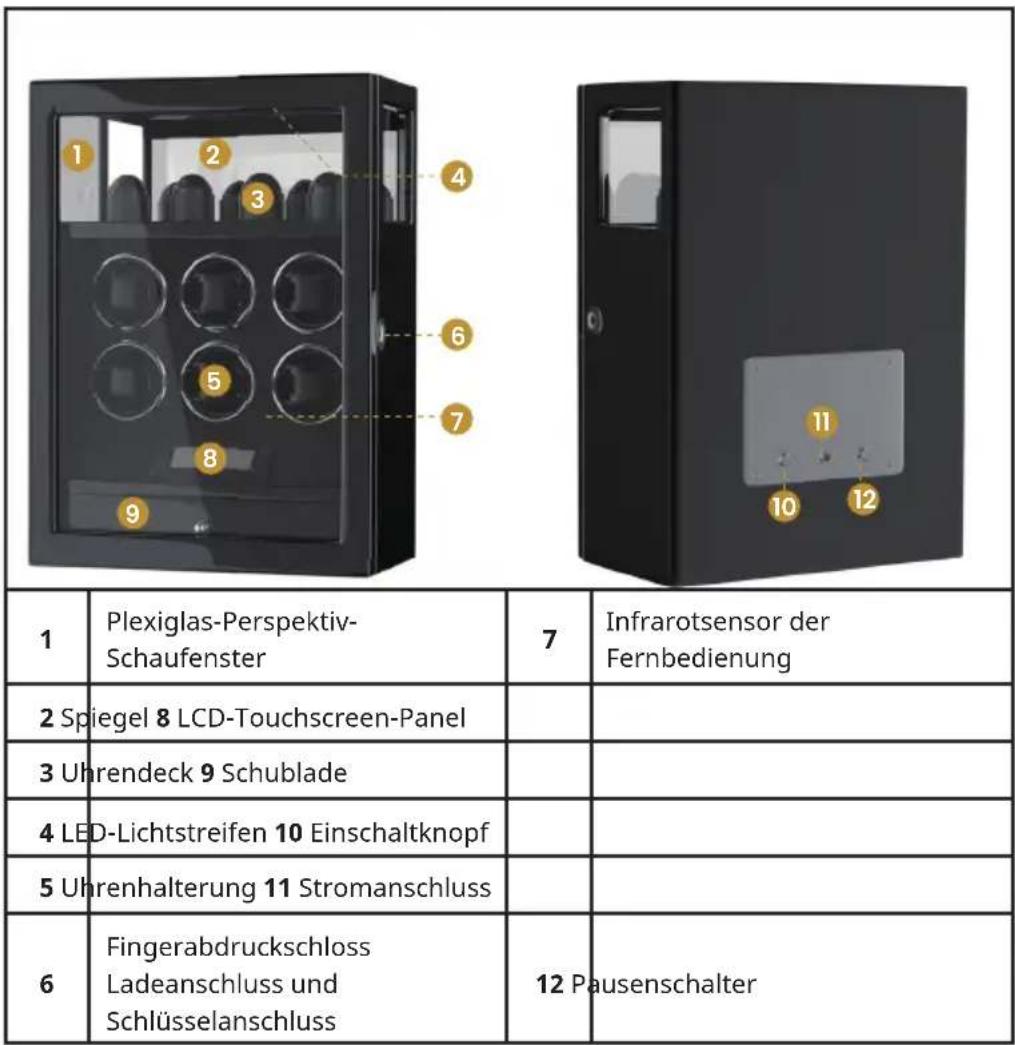

SCHALTER UND VERBINDUNGEN

1	Plexiglas-Perspektiv-Schaufenster	7	Infrarotsensor der Fernbedienung
2 Spiegel 8 LCD-Touchscreen-Panel
3 Uhrendeck 9 Schublade
4 LED-Lichtstreifen 10 Einschaltknopf
5 Uhrenhalterung 11 Stromanschluss
6	FingerabdruckschlossLadeanschluss und Schlüsselanschluss	12 Pausenschalter

EINSTELLUNGEN

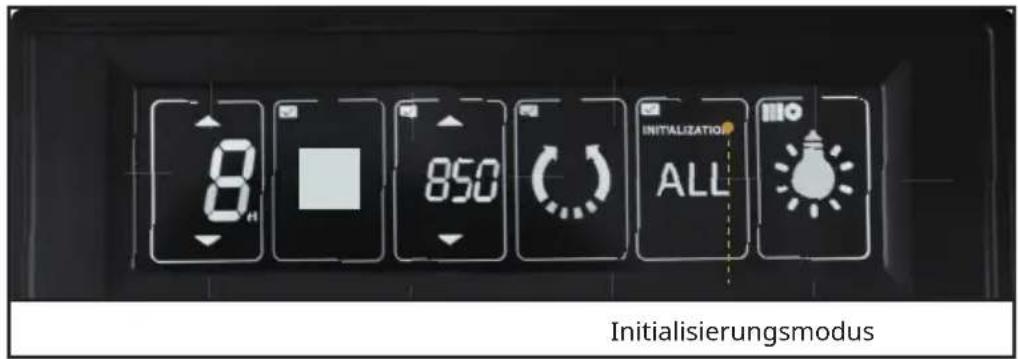

Initialisierungsmodus

8 850 INITIALIZATION ALL Initialisierungsmodus

① Halten Sie die Taste „ALL“ 5 Sekunden lang gedrückt, um die Initialisierung anzuzeigen. Drücken Sie die Taste „Switch“, um die Initialisierung durchzuführen. Das Symbol mit dem Häkchen erscheint in der oberen linken Ecke der mittleren vier Auswahlmöglichkeiten und steht für den Modus „ALL“.

Wenn Sie eine andere Taste wählen, wird der Initialisierungsmodus beendet und Sie kehren zum ursprünglichen Betriebsmodus zurück.

⑦ Initialisierungsparameter: TPD=850; Richtung=bidirektional; Schalter =Stopp; Motorauswahl=01 Gruppe; ALL=ALLE ausgewählt. Betriebszeit=24 Stunden.

③ Wenn Sie einen der Parameter ändern: Schalter - TPD - Richtung - Lichter, wird der Initialisierungsmodus beendet und die Initialisierungsaufforderung erlischt.

Modus ALL

Tippen Sie viermal auf die Taste „ALL“, bis in der linken oberen Ecke jeder der vier Optionen ein Häkchen erscheint, oder drücken Sie die Tasten „Motorauswahl“ und „Ausführen“

gleichzeitig 5 Sekunden lang und tippen Sie dann auf die Taste „Ausführen“. Alle Uhren

werden auf den aktuellen Modus eingestellt. Wenn Sie die Parameter von „Schalter - TPD - Richtung" ändern, werden alle Uhren auf die aktuellen Parameter umgestellt.

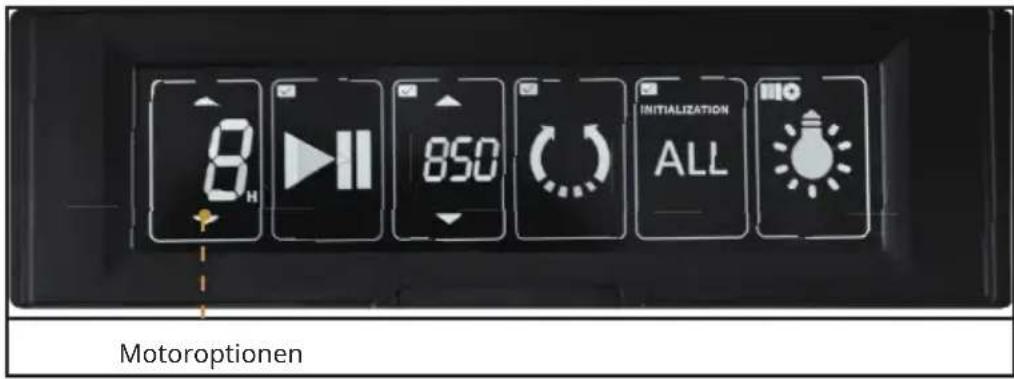

Benutzerdefinierter Modus

8 H 11 850 INITIALIZATION ALL Motooptionen

Wenn der aktuelle Modus „ALL“ ist, tippen Sie einfach erneut auf die Schaltfläche „ALL“, die "Motoroptionen" werden angezeigt und Sie können den Modus für jeden Motor einzeln einstellen.

Neue Uhr Modus

Halten Sie die Taste "TPD" gedrückt, bis das Diagramm „----" angezeigt wird.

Hinweis: Während des Neue Uhr Modus wird der Neue Uhr Modus bei jeder Betätigung beendet und kehrt zu den vorherigen Einstellungen zurück.

Richtung Betriebszeit Ruhezeit
Im Uhrzeigersinn 4 Stunden	8 Stunden
Gegen den Uhrzeigersinn	4 Stunden 8 Stunden
Bidirektional 2 Stunden im	Uhrzeigersinn und 2 Stunden gegen den Uhrzeigersinn	8 Stunden
Zurück zum vorherigen Einstellungsmodus

Windungsmodi

Der TPD-Wert liegt zwischen 300 und 2300. Durch Drehen nach oben oder unten, um die TPD-Einstellung zu ändern, kehrt der Zyklus von über 300 TPD zu 2300 TPD zurück.

TPD-Berechnungsmethode: 10 Umdrehungen pro Zyklus 24-Stunden-Betriebszyklus (Minuten) =1440/ (TPD/10 Umdrehungen); 12-Stunden-Betriebszyklus (Minuten) =1440/ (TPD/10 Umdrehungen) /2;

8-Stunden-Betriebszyklus (Minuten) =1440/ (TPD/10 Umdrehungen) /3; z.B.: TPD eingestellt auf 650, im Uhrzeigersinn, 24-Stunden-Modus. Dann ist die Laufzeit (Minuten) = 22,2, d.h. jeder Zyklus dauert 22,2 Minuten.

Ausführung des Zyklus: die Zeit, die der Motor benötigt, um sich 10 Mal im Uhrzeigersinn zu drehen + die Motorstoppzeit = 22,2 Minuten. In der Betriebsart 12 (8 Stunden) läuft der Zyklus 12 (8 Stunden) Stunden lang und stoppt dann; stoppt 12 (16 Stunden) Stunden lang und startet dann den Zyklus erneut.

Hinweis

Es gibt keine magische Anzahl von Umdrehungen, mit der Ihre Uhr aufgezogen werden kann. Faktoren Faktoren wie Ihre Aktivität, die Anzahl der Funktionen Ihrer Uhr, die Häufigkeit der Nutzung der Chronographenfunktion, die Häufigkeit des Tragens Ihrer Uhr, die Marke der Uhr, die Zeit seit der letzten Wartung und viele andere Variablen haben Einfuss darauf, was Ihre Uhr braucht, um aufgezogen zu bleiben

.Und ein Uhrenbeweger kann keine Uhr aufziehen, die vollständig stehen geblieben ist. Daher müssen Sie die Uhr zunächst manuell aufziehen, um sie zum Laufen zu bringen. Sie müssen dies durch Ausprobieren der verschiedenen Einstellungen herausfinden.

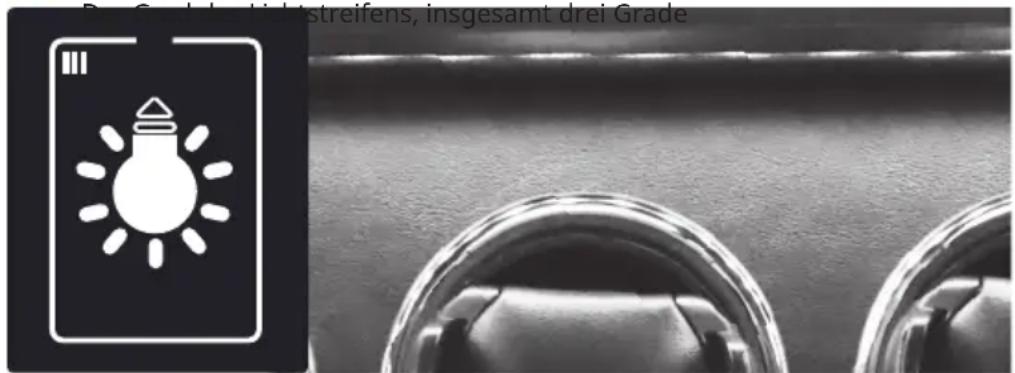

LED-Lichtstreifen

Im oberen und unteren Teil der Uhrenbox sind zwei LED-Lichtstreifen eingebettet. Das LED-Licht hat 3 Stufen, um den Status der Uhr ablesen zu können. Es wird aktiviert, wenn der Netzschalter eingeschaltet, die Frontabdeckung geöffnet oder das Programm bedient worden ist. Um Strom zu sparen, schaltet sich die Hintergrundbeleuchtung automatisch aus, wenn 30 Sekunden lang keine Eingabe erfolgt. Das LED-Licht bleibt eingeschaltet, bis Sie es ausschalten.

De Credit, Industreifens, insgesamt drei Grade

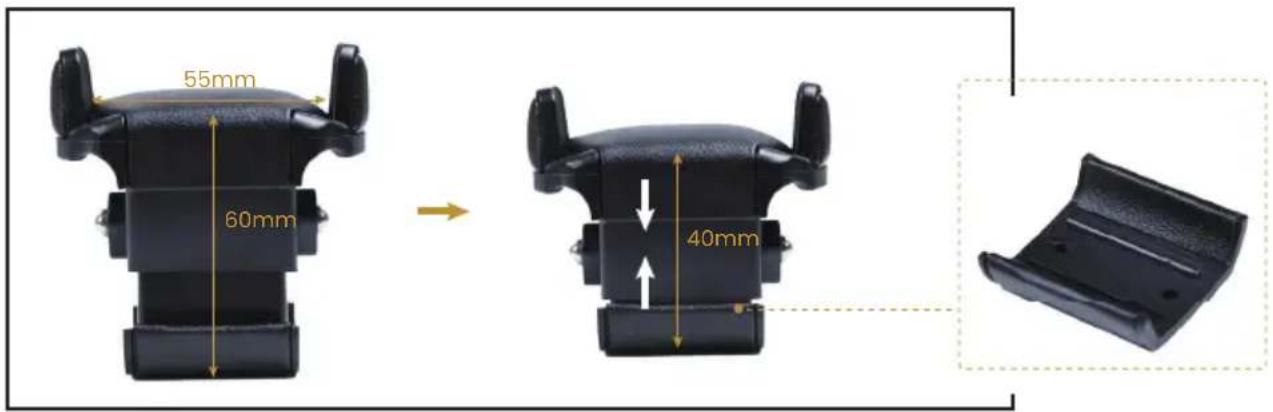

BEFESTIGEN DER UHR

Dieses einzigartige Patentdesign passt am besten zu verschiedenen Größen von Uhrenarmbändern. Es kann max. 55 mm Uhrendurchmesser, die Uhrendicke beträgt bis zu 20 mm und der Armband-/Handgelenkdurchmesser ist auf 35-62 mm begrenzt.

Verwendung der Halterung

1	Entfernen Sie die Halterung von der Aufziehtrommel, indem Sie an den beiden Laschen ziehen.
2	Schließen Sie das Armband Ihrer Uhr.
3	Drücken Sie die Halterung zusammen, und schieben Sie Ihre Uhr über die Halterung, wobei das Zifferblatt nach außen zeigt.

Hinweis: Drücken Sie die Halterung zusammen, und schieben Sie Ihre Uhr über die Halterung, wobei das Zifferblatt nach außen zeigt. Schieben Sie die Halterung in die Trommel, bis sie einrastet; dabei ist ein Klickgeräusch zu hören.

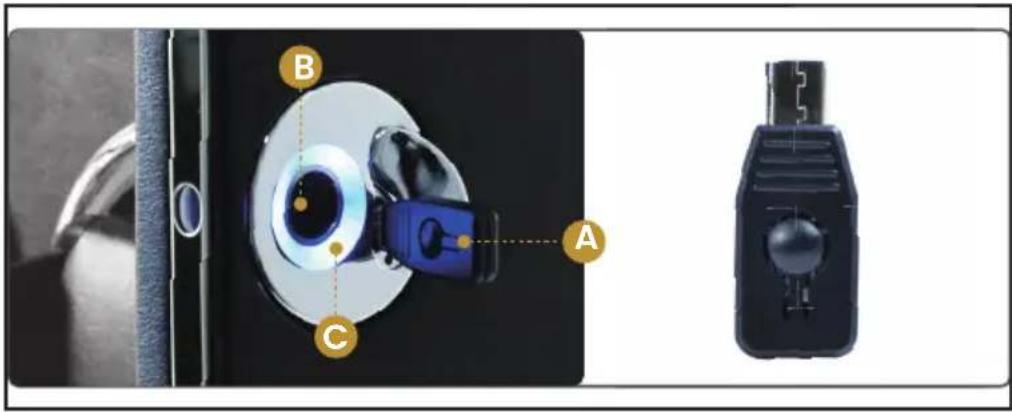

FINGERABDRUCKSCHLOSS

B A C

A Administatorschlüssel

B Fingerabdruck-Sensor-Panel: Legen Sie Ihren Finger darauf, um sich zu identifizieren

C LED-Status: Es gibt 3 LED-Status, blaues Licht, rotes Licht und rosa Licht.

Werkseinstellung: Jeder Fingerabdruck kann entsperrt werden

Status der erfolgreichen Fingerabdruckeingabe: Das blaue Licht leuchtet für 2 Sekunden.

Status der fehlgeschlagenen Fingerabdruckeingabe: Das rote Licht blinkt 3 Mal.

Mit dem Fingerabdrucksensor können bis zu 20 Fingerabdruck-Benutzer eingerichtet werden (2 Administratoren und 18 Benutzerkonten).

Die ersten beiden eingegebenen Fingerabdrücke werden standardmäßig als Administrator gespeichert.

Einstellung des ersten Administrator-Fingerabdruckkontos

Halten Sie den Fingerabdrucksensor 7 Sekunden lang gedrückt, lassen Sie den Finger los, wenn die blaue LED zum ersten Mal blinkt, und sehen Sie, wie die blaue LED zweimal blinkt, bis die rosa LED einmal blinkt: Mit dem Fingerabdruck, den Sie als Administrator festgelegt haben, geben Sie 6 gültige Fingerabdrücke auf dem Bedienfeld ein, die blaue LED blinkt bei jedem Tastendruck, bis das System 6 Mal Ihren Fingerabdruck erfasst hat, die blaue LED leuchtet 2 Sekunden lang auf, um anzuzeigen, dass die erste Fingerabdruckerfassung erfolgreich war, und beendet den Fingerabdruck-Eingabemodus.

Hinweis: Blinkt das rote Licht während der Fingerabdruckerfassung, ist die Erfassung ungültig und es müssen 6 gültige Fingerabdrücke erfasst werden, wobei das blaue Licht 6 mal blinkt.

Einstellung des zweiten Administrator-Fingerabdruckkontos

Befolgen Sie die Hinweise aus dem Abschnitt „Einstellung des ersten Administrator-Fingerabdruckkontos“ Blinkt das rosa Licht während der Fingerabdruckerfassung, ist die Erfassung ungültig und es müssen 6 gültige Fingerabdrücke erfasst werden, wobei das blaue Licht 6 mal blinkt. Das blaue Licht blinkt jedes Mal, wenn Sie es drücken, einmal auf, bis das System Ihre Fingerabdrücke 6 Mal erfasst hat. Das blaue Licht leuchtet dann 2 Sekunden lang auf und zeigt damit an, dass die Eingabe des zweiten Administrator-Fingerabdrucks erfolgreich war

Die Einstellung der 3. - 20. Fingerabdruckkonten

Die Schritte zur Eingabe der Fingerabdrücke sind dieselben wie bei der Eingabe des zweiten Administrator-Fingerabdruckkontos. Hinweis: Die Verwendung des Admin-Schlüssels ist bei der Eingabe von Fingerabdrücken durch den Administrator nicht erforderlich.

Admin-Key-Einstellungsmodus

Stecken Sie den Schlüssel ein, drücken Sie einmal kurz auf die Schlüsseltaste, dann blinkt das blaue Licht 3 Mal und zeigt an, dass Sie Ihren Fingerabdruck eingeben können: Mit dem Fingerabdruck, den Sie als Administrator definiert haben, geben Sie 6 gültige Abdrücke kontinuierlich auf dem Bedienfeld ein, das blaue Licht blinkt bei jedem Druck einmal, bis das System Ihre Fingerabdrücke 6-mal erfasst hat, das blaue Licht leuchtet 2 Sekunden lang und zeigt damit an, dass die erste Fingerabdruckeingabe erfolgreich war.

Hinweis: Die Verwendung des Admin-Schlüssels ist bei der Eingabe von Fingerab-drücken durch den Administrator nicht erforderlich.

Fingerabdruckkonten entfernen/zurücksetzen

Es gibt zwei Möglichkeiten, Fingerabdrücke zu entfernen: Mit Fingerabdruck-Verifizierung ODER mit Admin-Schlüssel.

1. Verwendung der Fingerabdruck-Verifizierung

Drücken und halten Sie den Sensor mit einem beliebigen Finger, lassen Sie den Finger nicht los, das blaue Licht blinkt während dieser Zeit dreimal, lassen Sie den Finger nicht los, drücken Sie weiter, dann blinkt das rote Licht dreimal und fordert Sie auf, den Administrator-Fingerabdruck zweimal einzugeben, jeder gültige Druck wird von einem rosa Licht begleitet, das anzeigt, dass die Verifizierung erfolgreich war. Nach Loslassen des Fingers leuchtet die blaue LED 2 Sekunden lang und zeigt damit an, dass alle Fingerabdrücke gelöscht wurden und der Werksmodus wiederhergestellt ist.

2. Verwendung des Admin-Schlüssles

Stecken Sie den Schlüssel ein und halten Sie die Taste ca. 5 Sekunden lang gedrückt. Das blaue Licht leuchtet immer, wenn das rosa Licht angezeigt wird, bedeutet dies, dass alle Fingerabdrücke gelöscht wurden und der Werksmodus wiederhergestellt ist.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichenen Mülltonne (WEEE-Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern sie nicht das WEEE-Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5 und 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe an. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH

Norddeutschlandstr. 3

47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.)

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
