BEDIENUNGSANLEITUNG Crater Lake Klarstein

Hinweis: Das Gerät eignet sich nicht zur Nutzung als primäre Heizquelle.

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Geräteübersicht 5

Displayanzeigen 6

Inbetriebnahme und Bedienung 7

Fehlerbehebung 11

Installation 14

Produktdatenblatt 18

Hinweise zur Entsorgung 19

Hersteller & Importeur (UK) 19

English 21

Español 39

Français 57

Italiano 75

TECHNISCHE DATEN

Artikelnummer 10037982
Stromversorgung 220-240 V ~ 50 Hz
Leistung 1700-1900 W

SICHERHEITSHINWEISE

• Prüfen Sie vor der Benutzung die Angabe zur Spannung auf dem Typenschild und schließen Sie das Gerät nur an Steckdosen an, die der Nennspannung des Geräts entsprechen.
• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen.
• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.
• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln, Vorhängen oder Ähnlichem.
• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das Gerät nur unter Aufsicht bedienen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendeiner Form beschädigt wurde.
• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.
• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.
• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.
• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße Oberfl ächen verläuft.
• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.
• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose oder einem anderen Gerät, das den Kamin automatisch ein- und ausschaltet.
• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.
• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder Swimmingpools.
• Benutzen Sie das Gerät nicht im Freien.
• Benutzen Sie das Gerät nicht mit nassen Händen.
• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Oberfl ächen.
• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.
• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das Gerät vollständig abkühlen.
• Benutzen Sie zur Reinigung keine Scheuermittel.
• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

VORSICHT

Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden. Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran verbrennen.

GERÄTEÜBERSICHT

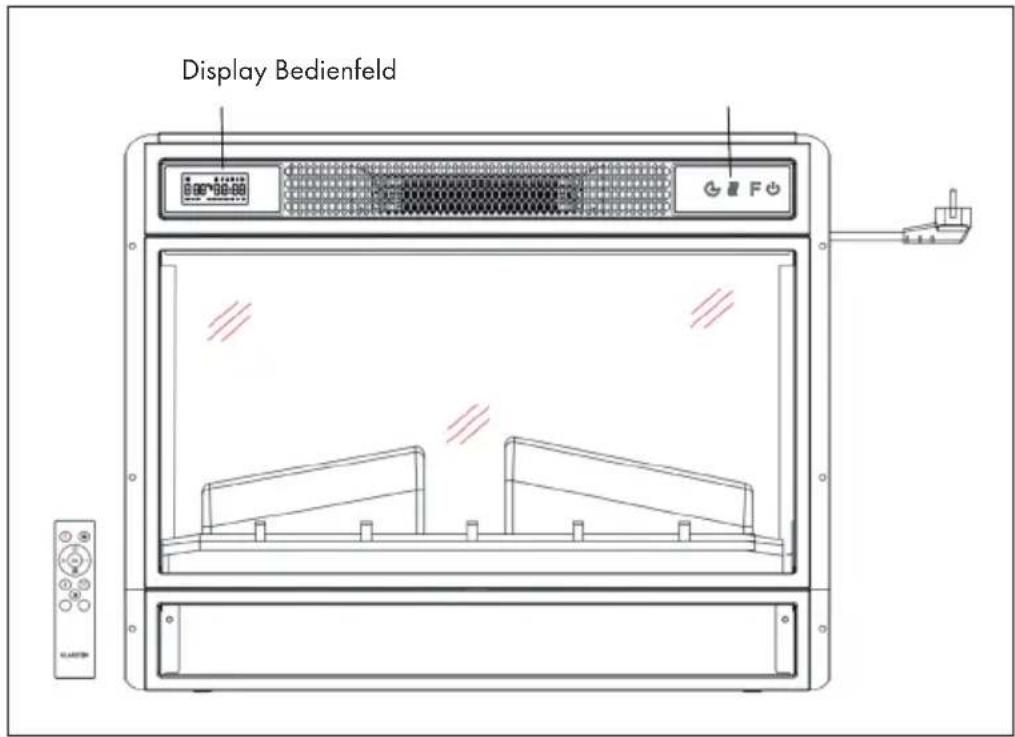

Vorderansicht

Display Bedienfeld

Hinweis:

• Das Gerät kann sowohl mit der im Lieferumfang enthaltenen Fernbedienung als auch mit dem Bedienfeld, welches sich auf der rechten oberen Seite des Gerät befindet, verwendet werden.
• Das Gerät verfügt über einen Netzschalter, über welchen die Stromzufuhr reguliert wird. Der Netzschalter muss sich in der Position „On“ (an) befinden, damit das Gerät verwendet werden kann.
• Wenn Sie das Gerät zum ersten Mal einschalten muss sofort die Zeit eingestellt werden. Andernfalls wird die Zeit lediglich als „00:00“ angezeigt und der wöchentliche Timer ist nicht verfügbar.

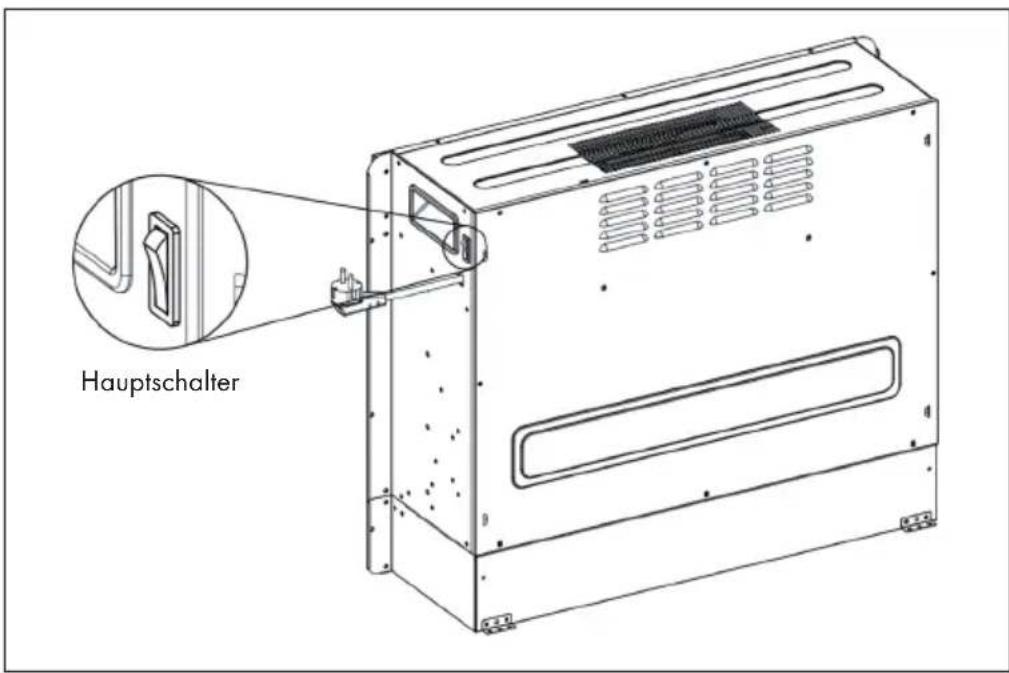

Rückansicht

Hauptschalter

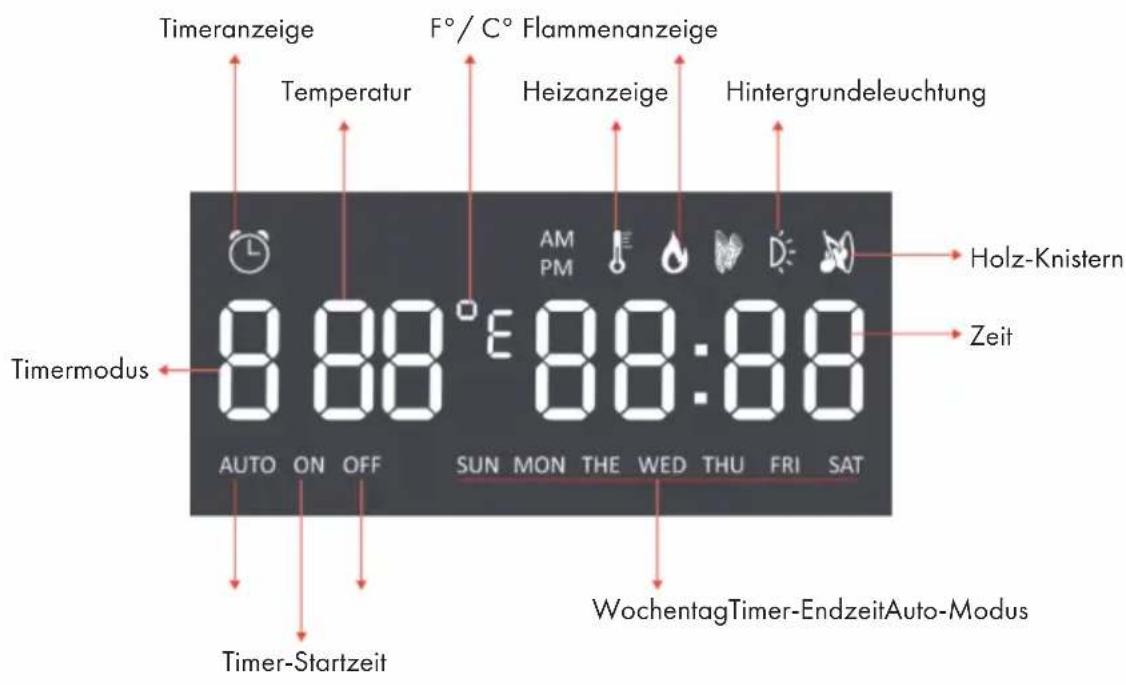

DISPLAYANZEIGEN

Timeranzeige Temperatur F°/C° Flammenanzeige Heizanzeige Hintergrundeleuchtung Holz-Knistern Zeit Timermodus 888°E88:88 AUTO ON OFF SUN MON THE WED THU FRI SAT Timer-Startzeit WochentagTimer-EndzeitAuto-Modus

Hinweis: Wenn Sie den Kamin einschalten, leuchtet die Zeit auf. Nach 60 Sekunden geht der Kamin automatisch aus. Sie können ihn mit einer beliebigen Taste wieder einschalten. Die Hintergrundbeleuchtung und die Funktion „Holz-Knistern“ sind bei diesem Modell nicht verfügbar.

INBETRIEBNAHME UND BEDIENUNG

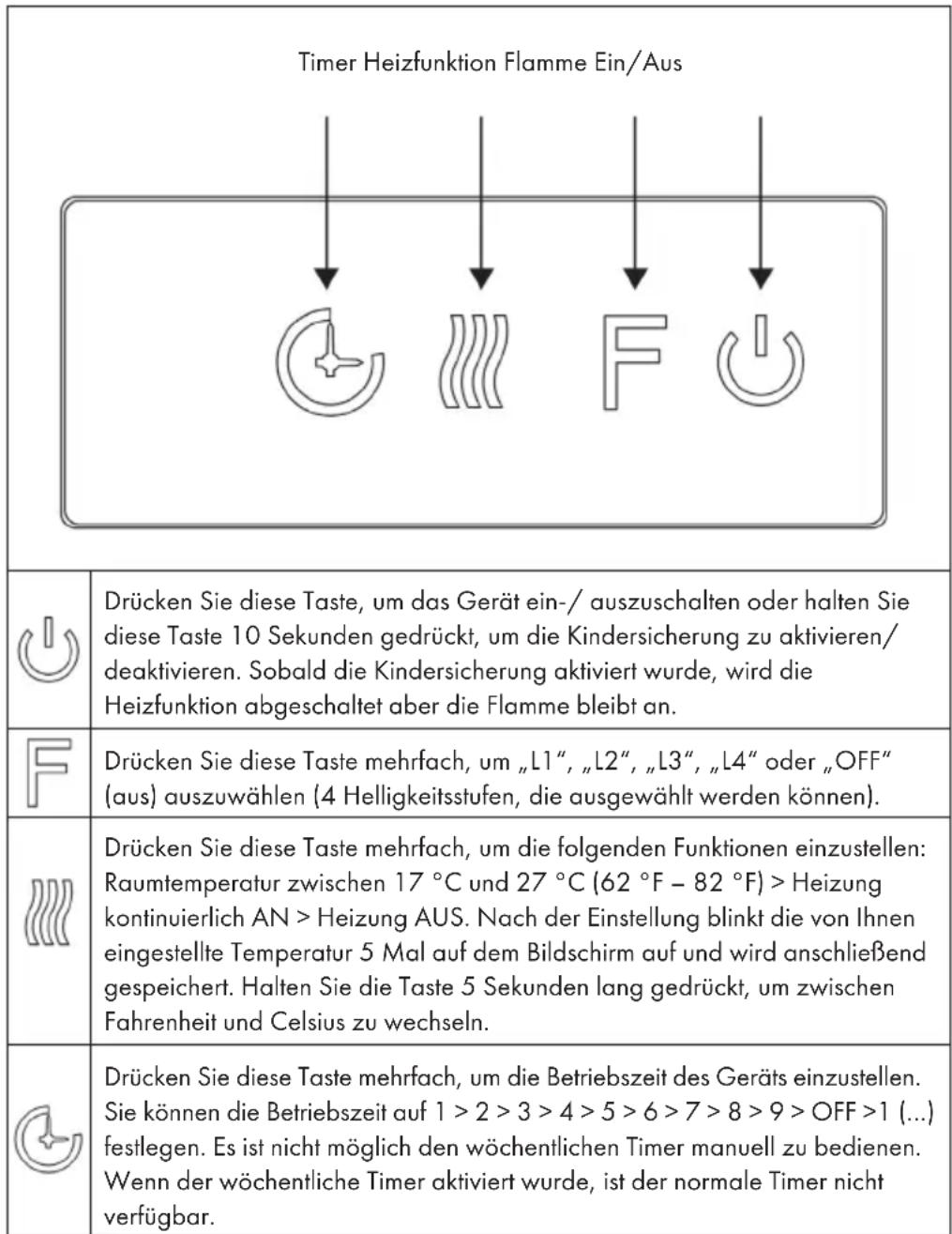

Manuelle Bedienung

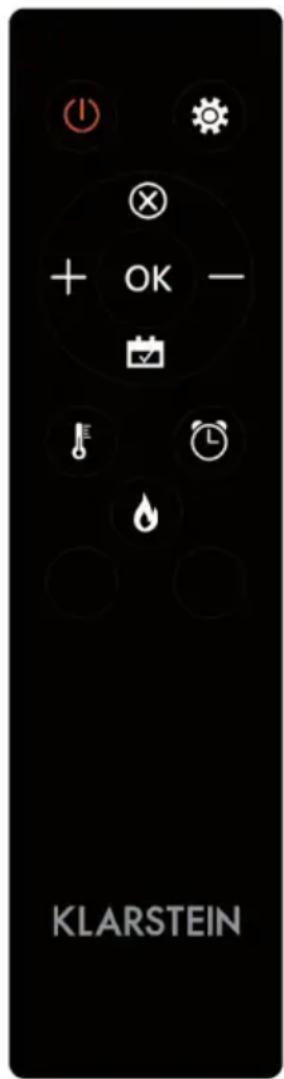

Verwendung der Fernbedienung

Stellen Sie vor der Verwendung der Fernbedienung sicher, dass der Netzstecker des Geräts eingesteckt ist und dass sich der Netzschalter in der Position „ON“ befindet.

KLARSTEIN

Hinweis: Stellen Sie bei der Verwendung der Fernbedienung sicher, dass Sie die Fernbedienung auf den Bildschirm des Geräts ausrichten, wenn Sie eine der Tasten drücken. Ein Piepton ertönt. Bei der Signalübertragung vom Transmitter zum Receiver kann es eine leichte Verzögerung geben. Drücken Sie die jeweilige Taste während der Bedienung innerhalb von 2 Sekunden nicht mehr als einmal.

Funktion Beschreibung
Ein-/Ausschalten		Drücken Sie diese Taste, um das Gerät ein-/auszuschalten. Drücken Sie diese Taste einmal, um das Gerät und die Flammeneffekte einzuschalten.Wenn Sie diese Taste erneut drücken, werden das Gerät und die Flammeneffekte ausgeschaltet und das Gerät befindet sich im Standbymodus.
		Halten Sie die Taste 10 Sekunden lang gedrückt, um die Kindersicherung zu aktivieren/deaktivieren.Sobald die Kindersicherung aktiv ist, geht die Heizung aus aber der Flammeneffekt bleibt an.
Flamme Es können vier		itsstufen ausgewählt werden (L1-L4).
Timer		Drücken Sie die Timertaste, um eine der folgenden Timereinstellungen auszuwählen: 1 > 2 > 3 > 4 > 5 > 6 > 7 > 8 > 9 > OFF > 1
Heizfunktion Drücken S		Taste mehrfach, um die folgenden Funktionen einzustellen: Raumtemperatur zwischen 17 °C und 27 °C ( 62 °F - 82 °F ) > Heizung kontinuierlich AN > Heizung AUS.
		Halten Sie die Taste 5 Sekunden lang gedrückt, um zwischen Fahrenheit und Celsius zu wechseln.
Einstellung		Wenn das Gerät eingeschaltet ist oder sich im Standby-Zustand befindet, halten Sie das Einstellungssymbol auf der Fernbedienung 3 Sekunden lang gedrückt oder drücken Sie die Timer-Taste auf dem Bedienfeld im Standby-Zustand 3 Sekunden lang. Die Anzeige [00:00] blinkt. Stellen Sie zuerst die aktuelle Uhrzeit ein. Drücken Sie die Taste [+] auf der Fernbedienung, um die Stunde einzustellen und die Taste [-], um die Minute einzustellen.
Wöchentlicher Timer No		Sie die aktuelle Uhrzeit eingestellt haben, drücken Sie erneut das Einstellungssymbol, um den Wochentimer zu aktivieren, und drücken Sie dann das Kalendersymbol, um Sonntag bis Samstag auszuwählen. Das gewählte Datum leuchtet auf. Drücken Sie dann das Einstellungssymbol, um nacheinander die Ausschalt- und Einschaltzeit einzustellen, und drücken Sie dann direkt die OK-Taste, um die Einstellungen des Wochentimers abzuschließen.
		Hinweis:Die aktuelle Uhrzeit muss nach dem ersten Ein- oder Ausschalten eingestellt werden, sonst bleibt die Uhr im Zustand „00:00“ und die Timerfunktion kann nicht verwendet werden.
		Die Uhr leuchtet automatisch auf, wenn die Stromversorgung eingeschaltet wird. Die Uhr schaltet das Display im Standby-Zustand nach 60 Sekunden automatisch aus. Drücken Sie eine beliebige Funktionstaste, um die Uhr dann wieder anzuzeigen.
		Wenn Sie sich nicht in den Einstellungen befinden, drücken Sie direkt auf das Kalendersymbol, um die Einstellung des Wöchentlichen Timers auszuwählen.

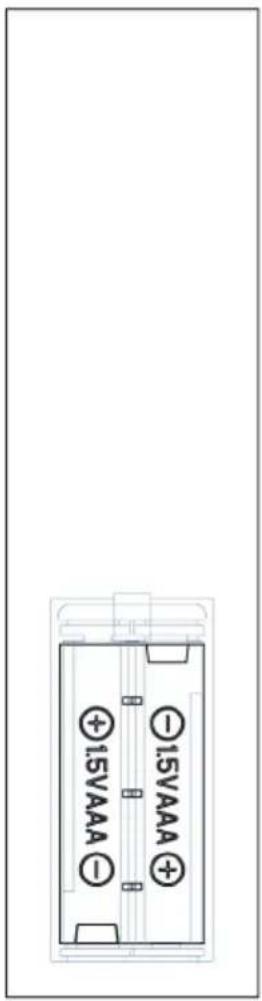

Wichtige Hinweise zum Batteriewechsel

1.5VAAA +1.5VAAA -1.5VAAA

• Alte und neue Batterien dürfen nicht gemischt werden.
• Verwenden Sie nur Standard AAA-Batterien. Achten Sie darauf, dass Kinder die Batterien nicht verschlucken.
• Nicht-aufladbare Batterien dürfen nicht wieder aufgeladen werden.
• Setzen Sie die Batterien mit korrekter Polarität ein (siehe Abbildung).
• Entfernen Sie leere Batterien umgehend aus der Fernbedienung.
• Kaufen Sie immer die richtige Größe und Sorte von Batterien, die für den beabsichtigten Gebrauch am besten geeignet sind.
• Ersetzen Sie alle Batterien eines Satzes gleichzeitig.
• Reinigen Sie die Batteriekontakte und auch die des Gerätes vor dem Einsetzen der Batterie.
• Entsorgen Sie verbrauchte Batterien umgehend, wie im Kapitel „Entsorgung“ angegeben.

FEHLERBEHEBUNG

Problem Mögliche Ursache Lösungsansatz
Auf dem Bildschirm wird „EE“ angezeigt.	Kurzschluss. Kontaktieren Sie den Kundendienst, damit der Thermostatsensor ausgetauscht wird
Auf dem Bildschirm wird „88“ angezeigt.	Es wird keine warme Luft ausgeblasen und der Ventilator funktioniert nicht.	Bringen Sie den Netzschalter in die Position „off“ und warten Sie mindestens 10 Minuten. Bringen Sie den Netzschalter anschließend wieder in die Position „on“.
Der Bildschirm zeigt „OP“ an.	Die offene Fensterwarnung (wenn die Umgebungs-temperatur innerhalb von 10 Minuten um 4 °C/ 8°F oder mehr fällt und die Temperatur innerhalb von 25 Minuten nicht steigt) wird aktiviert und das Gerät schaltet sich automatisch aus.	Untersuchen Sie das Gerät und stellen Sie sicher, dass die Luftein- und -auslässe nicht blockiert sind, da dies zu einem Überhitzen des Geräts führen könnte. Ziehen Sie für 30 Minuten den Netzstecker aus der Steckdose, damit das Gerät abkühlen kann. Stecken Sie den Netzstecker anschließend wieder in die Steckdose und schalten Sie das Gerät ein. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Kundendienst.
Kein Strom, die Holzscheite glühen nicht.	Der Netzstecker ist nicht eingesteckt.	Stellen Sie sicher, dass der Netzstecker des Geräts in eine 220 – 240 V Steckdose eingesteckt wurde. Drücken Sie mehrfach die Ein-/ Ausschalttaste und stellen Sie sicher, dass sich der Netzschalter in der Position „on“ befindet.
Problem Mögliche Ursache Lösungsansatz
Es wird keine warme Luft ausgeblasen.	Abkühlzyklus Der normale Betrieb wirdvor dem Ausschalten für einige Minuten fortgesetzt.Die Zeit hängt von der aktuellen Temperatur ab.Während dieser Zeit wird kalte Luft ausgeblasen.
	Die Thermostateinstellung verhindert, dass die Heizfunktion aktiviert werden kann.	Passen Sie die Temperatureinstellung so an, dass das Thermostat höher eingestellt ist als die aktuelle Raumtemperatur.
Die Holzscheite glühen aber es gibt keinen Flammeneffekt.	Der Flammeneffekt ist deaktiviert.	Drücken Sie mehrfach die Flammentaste.
Der Flammemeffekt funktioniert aber die Heizfunktion funktioniert nicht, das Glutbett leuchtet auf, wenn die Heiztaste gedrückt wird.	Die Heizfunktion ist deaktiviert	Halten Sie, wenn das Gerät eingeschaltet ist, die Taste Ein/Aus 10 Sekunden lang gedrückt.Sobald die Heizfunktion wieder aktiviert wurde leuchtet das Glutbett mehrfach auf.
Die Heizfunktion funktioniert nicht.	Der Sicherheitsschalter wurde aktiviert.	Schalten Sie den Netzschalter aus, warten Sie 15 Minuten und schalten Sie diesen wieder ein.
		Überprüfen Sie die Sicherung. Falls diese kaputt ist, muss die Sicherung ersetzt werden.

Problem Mögliche Ursache Lösungsansatz
Die Fernbedienung funktioniert nicht, wenn Tasten gedrückt werden.	Keine Batterien. Ersetzen Sie die Batterien
	Schlechte Signalübertragung.
	Entfernung zu groß. Bedienen Sie die Fernbedienung in einem Abstand von weniger als 20 Fuß von der Vorderseite des Geräts; richten Sie die Fernbedienung auf das Bedienfeld.

INSTALLATION

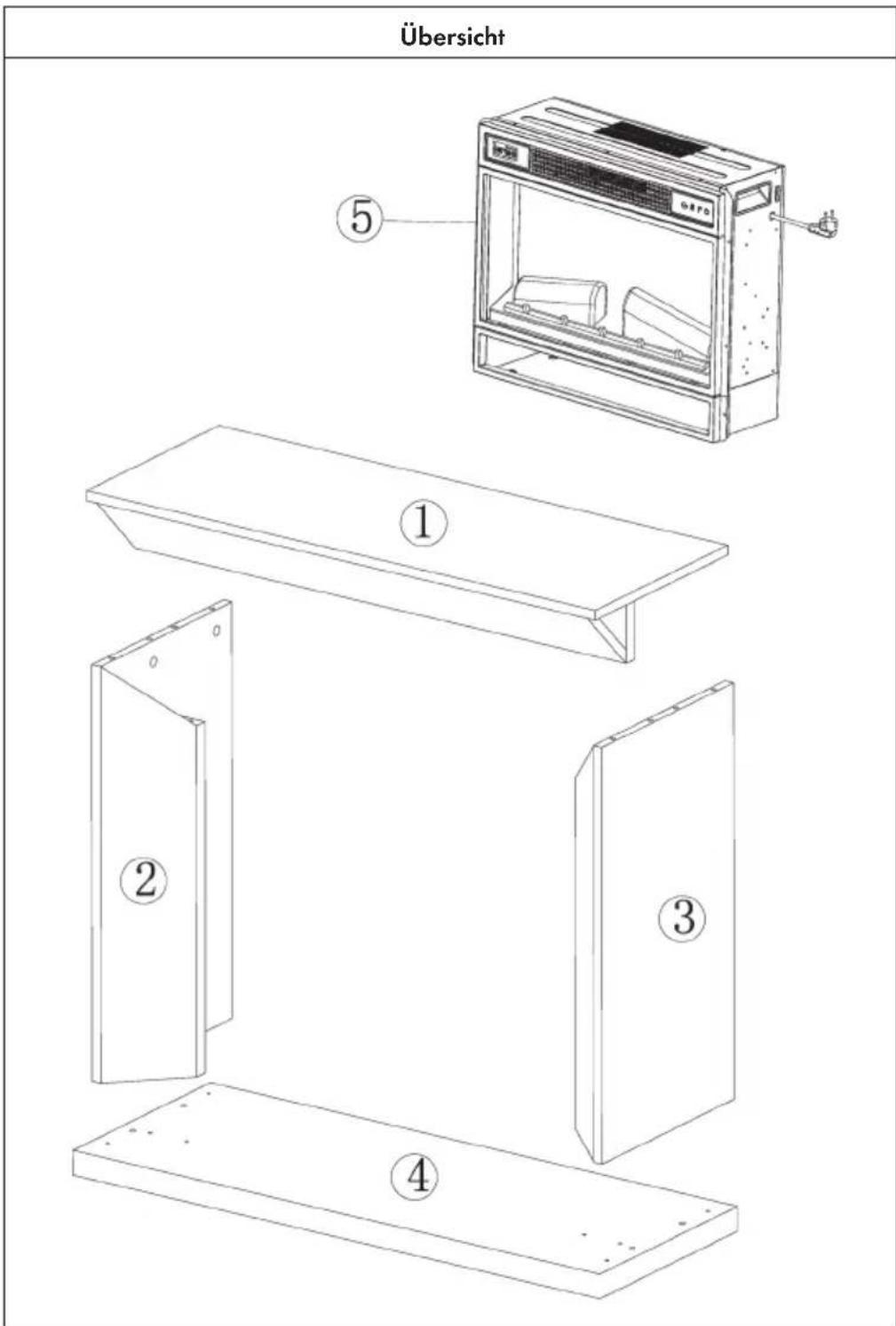

Übersicht ⑤ ① ② ③ ④

Teileliste

Nr.	Beschreibung Stk.
1	Obere Platte 1
2	Linke Seitenwand 1
3	Rechte Seitenwand 1
4	Untere Platte 1
5	Elektrischer Kamin 1

Nr.	Beschreibung Stk.
A	Metall-Bolzen 6
B	Metall-Nocke 6
C	Dübel 10
D	Schraube 8
E	Schraube M4x12 8

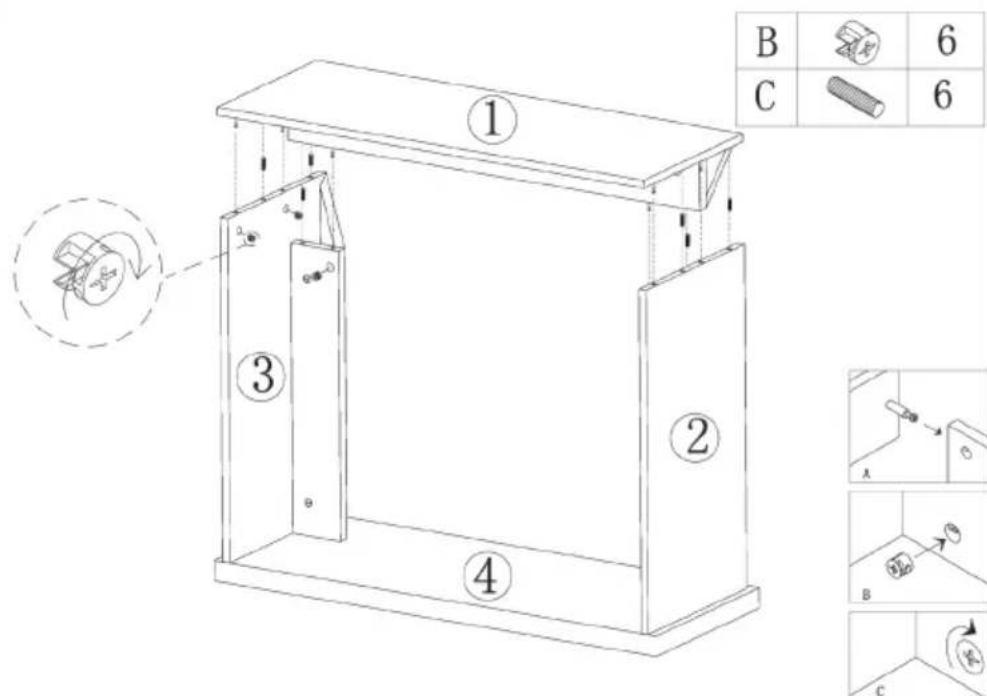

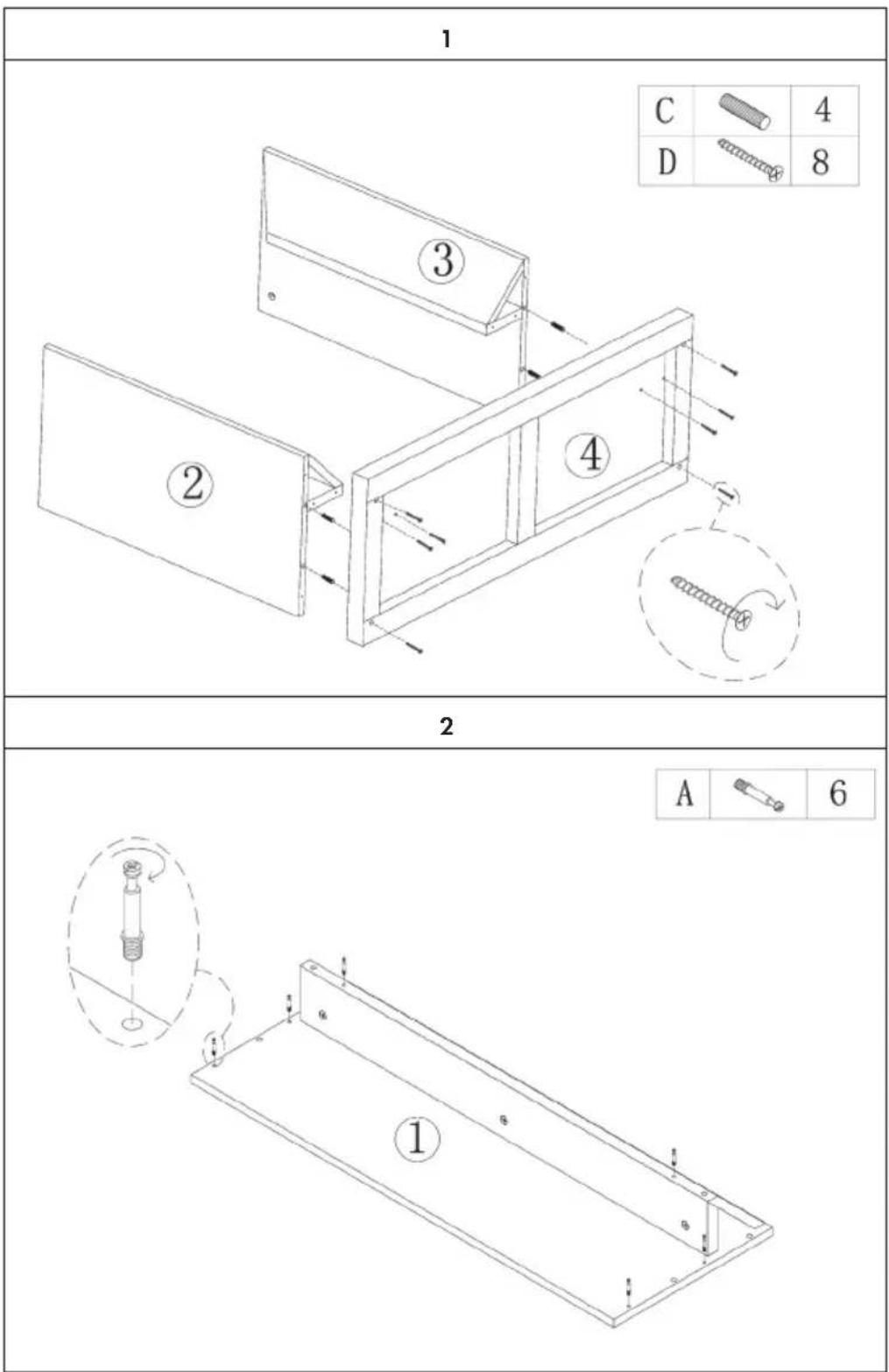

Zusammenbau

1 C 4 D 8 ③ ② ④ 2 A 6 ①

3

B 6 C 6 ① ② ③ ④ A B C

4

E 8

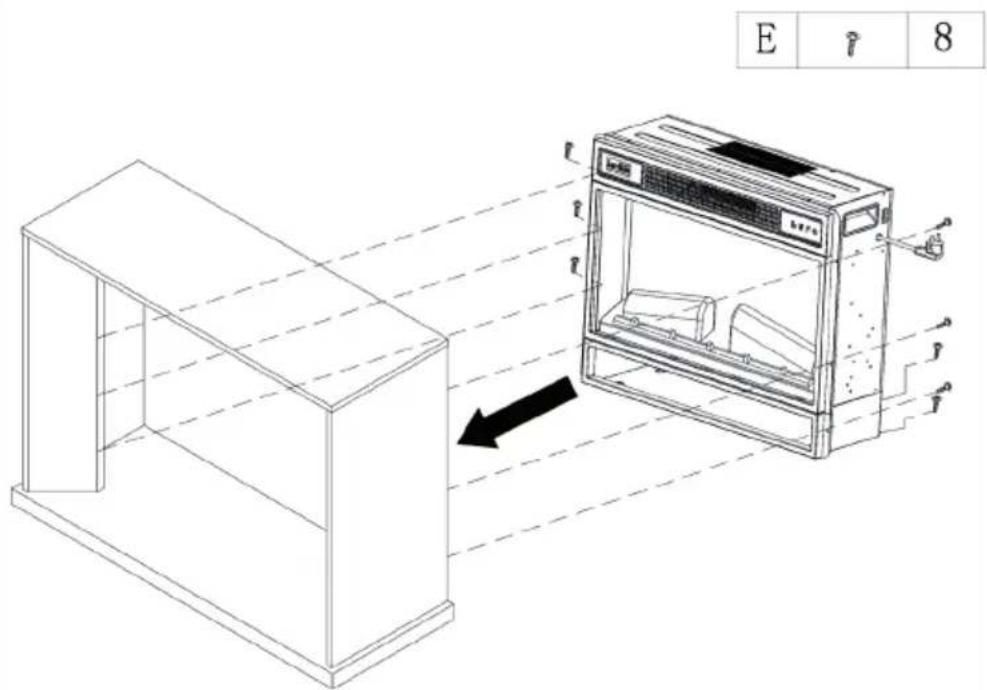

Schieben Sie den Elektrokamin in das Gehäuse und befestigen Sie ihn mit den Schrauben M4x12.

PRODUKTDATENBLATT

Modellkennung(en) 10037982
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom	1.902	kW Manuelle	Regelung der Wärmezufuhr mit integriertem Thermostat		k.A.
Mindestwärmeleistung (Richtwert)	Pmin	1.778	kW Manuelle	Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		k.A.
Maximale kontinuierliche Wärmeleistung	Pmax,c	1.902	kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			k.A.
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung k.A.
Bei Nennwärmeleistung el	max	k.A. kW			Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung el	min	k.A. kW	Einstufige Wärmeleistung, keine Raumtemperaturkontrolle			nein
Im Bereitschaftszustand	elSB	0.37	W		Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					Mit elektronischer Raumtemperaturkontrolle	nein
					Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung	nein
					Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung	ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	ja
					Mit Fernbedienungsoption	nein
					Mit adaptiver Regelung des Heizbeginns	nein
					Mit Betriebszeitbegrenzung	nein
					Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Chal-Tec UK limited
