BEDIENUNGSANLEITUNG M1 icon

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen. Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter "gefährlicher Spannung" im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten Informationsmaterial näher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betrieb nehmen.

2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.

3. Bitte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.

4. Befolgen Sie die Anleitungen des Herstellers.

5. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.

6. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.

7. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor.

8. Bauen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verstärkern) ein, die Hitze erzeugen.

9. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, unterschiedlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient Ihrer Sicherheit. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen.

10. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknickt werden kann. Achten Sie hierbei besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.

11. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.

12. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgendeine Weise, beispielsweise am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt betrieben werden kann oder fallen gelassen wurde.

ESPAÑOL

So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto 14

Funktionen 15

Betrieb des M1.... 16

Energieversorgung des M1 16

Signalpegel einstellen 16

Platzierung des Mikrofons 16-17

Popschutz 17

Montage des M1 17

Technische Daten 18

Wartung und Reparatur 19

ESPAÑOL

Introducción 20

Vielen Dank, dass Sie sich für den ICON M1 Studio Großmembran-Kondensator-Mikrofon. Wir haben vollstes Vertrauen darin, dass dieses Produkt Ihnen jahrelang zuverlässige Dienste leisten wird. Sollten sie aber aus irgendwelchen Gründen nicht vollauf zufrieden sein, werden wir unser Möglichstes tun, diesen Zustand zu beheben.

Auf den folgenden Seiten finden Sie eine detaillierte Beschreibung des M1, eine Schritt-für-Schritt Anleitung für Setup und Betrieb, sowie sämtliche technischen Details.

Bitte registrieren Sie das Produkt unter dem folgenden Link auf unserer Website: www.iconproaudio.com/registration.

Sie werden außerdem eine beigelegte Garantiekarte finden. Bitte vergessen Sie nicht, diese auszufüllen und uns zuzuschicken, damit Sie auf unseren Online-Support unter iconproaudiowwwzugreifen können und damit wir Ihnen aktuelle Informationen über dieses und andere ICON-Produkte zusenden können. Wie bei den meisten elektronischen Geräten empfehlen wir dringend, die Originalverpackung aufzubewahren. Für den unwahrscheinlichen Fall, dass das Produkt zur Reparatur zurückgesendet werden muss, ist die Originalverpackung (oder ein gleichwertiger Ersatz) unbedingt erforderlich.

Mit entsprechender Pflege Sie Ihr M1 viele Jahre lang problemlos betreiben können. Wir empfehlen, dass Sie Ihre Seriennummer in dieser Bedienungsanleitung notieren, um eventuell später darauf zurückgreifen zu können.

So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto

1. Überprüfen Sie die Seriennummer IhresGeräts

Gehen Sie zu http://iconproaudio.com/registration oder scannen

Sie den untenstehenden QR-Code

Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“.

Daraufhin wird eine Meldung mit den Daten Ihres Geräts wie dem Modellnamen und der Seriennummer angezeigt. – Klicken Sie auf „Register this device to my account“ oder wenden Sie sich unseren Kundendienst, falls eine andere Meldung angezeigt wird

2. Melden Sie sich als bestehender Benutzer bei Ihrer persönlichen Benutzerseite an oder registrieren Sie sich als neuer Benutzer

Bestehender Benutzer: Melden Sie sich bei Ihrer persönlichen Benutzerseite an, indem Sie Ihren Benutzernamen und Ihr Passwort eingeben.

Neuer Benutzer: Klicken Sie auf „Sign Up“ und geben Sie alle Informationen ein.

3. Laden Sie alle nützlichenMaterialien herunter

Auf dieser Seite werden alle für Ihr Konto registrierten Geräte angezeigt. Jedes Produkt wird zusammen mit allen verfügbaren Dateien wie Treiber, Firmware, Benutzerhandbuch in verschiedenen Sprachen sowie Software-Bundles zum Herunterladen aufgeführt. Stellen Sie sicher, dass Sie die erforderlichen Dateien wie zum Beispiel Treiber heruntergeladen haben, bevor Sie mit der Installation des Geräts beginnen.

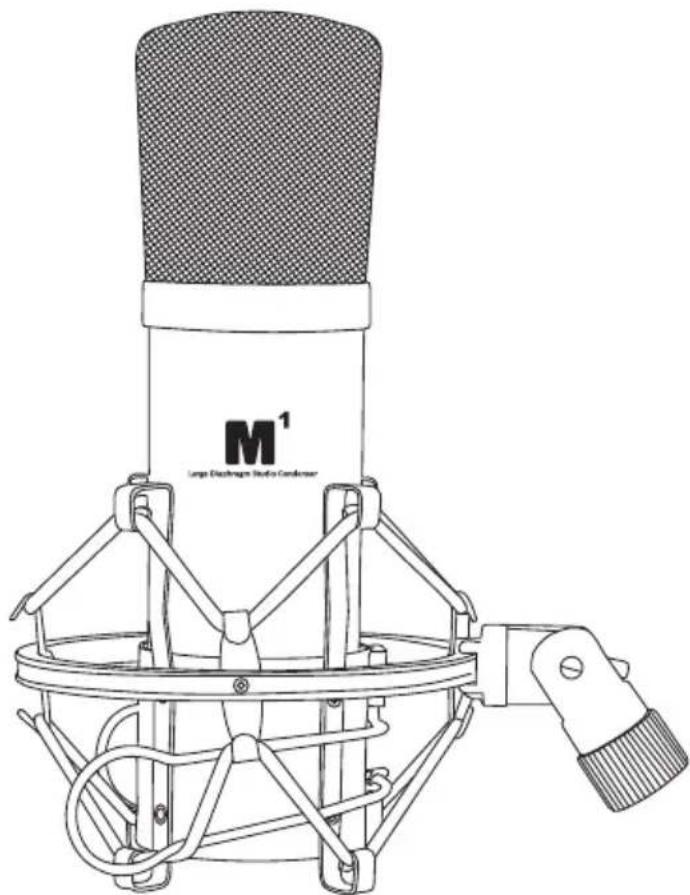

Funktionen

• Professionelles Großmembran-Kondensatormikrofon für einzigartige Audioqualität
- Das Mikrofon kann bei den meisten Aufnahmen als Haupt- bzw. als zusätzliches Mikrofon eingesetzt werden.
- Nierencharakteristik für außergewöhnliche Isolierung der Signalquellen und Rückkopplungsunterdrückung
- Druckgradientenempfänger mit elastisch gelagerter Kapsel
• Perfekte Aufnahme von Vokalisten und Instrumenten
• Externe 36-52 V Phantomspeisung
- Beinhaltet hoch beanspruchbare Geräteaufhängung, ein Windschutz und einen Transportkoffer aus Aluminium
- Äußerst robuste Ausführung mit Metallgehäuse
- Qualitativ hochwertige Bauteile und die außergewöhnlich robuste Bauweise gewährleisten eine lange Lebensdauer.

Betrieb des M1

Energieversorgung des M1

Das M1 ist ein Großmembran-Kondensatormikrofon und arbeitet mit Phantomspeisung. Bei den meisten qualitativ hochwertigen Mischpulten, Mikrofonverstärkern und Festplattenrekordern. ist die Phantomspeisung Standard. Fall notwendig kann auch eine externe Phantomspannungsversorgung benutzt werden. Das M1 erhält die Phantomspannung direkt über das MIC-Kabel, sobald es an ein Mischpult oder einen anderen Anschluss mit Phantomspannung angeschlossen wird. Die Spannungsversorgung erfolgt über den Mikrofoneingang. Die Spannung fließt sozusagen zusammen mit dem Audiosignal durch das Kabel. Die meisten Mischpulte verfügen über einen Schalter, mit dem die Phantomspeisung eingeschaltet wird, um vor allem sicherzustellen, dass diese eingeschaltet ist.

Signalpegel einstellen

Wenn Sie das M1 an ein Mischpult oder einen Anschluss für Aufnahmen anschließen, stellen Sie bitte sicher, dass sich der Eingang als Mikrofoneingang fungiert. Überprüfen Sie außerdem, dass die Phantomspeisung aktiviert ist. Genauere Informationen dazu finden Sie im vorherigen Abschnitt "Energieversorgung des M1". Die meisten Mischpulte und Aufnahmegeräte mit annehmbarer Qualität verfügen über einen Mikrofoneingang mit Verstärkungsregelung. Die Verstärkungsregelung soll die Menge der guten Signale in Bezug auf Geräusche, die mit einem Mischpult verbunden sind, optimieren. Ein guter Mikrofonverstärker mit Verstärkungsregelung verfügt außerdem über eine Peak- oder Clip-LED. Um einen guten Signalpegel zu erhalten, stellen Sie das M1 vor die gewünschte akustische Quelle und erhöhen Sie den Verstärkungsregler langsam, bis die Peak-LED aufleuchtet. Danach drehen Sie den Trim-Regler herunter bis die LED aufhört zu leuchten. Bei den meisten Mischpulten ist es optimal, dass der Trim-Regler soweit wie möglich hochgeregelt wird, ohne dass die Peak-LED leuchtet.

Platzierung des Mikrofons

Um die Klangqualität zu optimieren müssen Sie darauf achten, wie Sie das M1 in Bezug auf das Instrument oder den Vokalist, den Sie aufnehmen wollen, platzieren. Alle Mikrofone, insbesondere wenn es sich um ungerichtete oder Nierenmikrofone handelt, weißen ein Phänomen namens "Nahbesprechungseffekt" auf. Das ist ganz einfach. Bei dem Nahbesprechungseffekt handelt es sich um einen Wechsel des Frequenzbereiches eines Mikrofones, entsprechend der Position der Mikrofonkapsel in Bezug zur Klangquelle. Genauer gesagt heißt das, wenn Sie ein Nierenmikrofon direkt auf die Klangquelle halten (geradlinig), erhalten Sie den besten Frequenzbereich. Wenn Sie das Mikrofon jedoch leicht von der Klangquelle entfernen (Ausrichtung nicht geradlinig), nehmen Sie eine niedrige Frequenz war und der Klang des Mikrofones ist schwächer.

Für die meisten Vokalaufnahmen ist es günstig, das Mikrofon direkt vor den Künstler zu platzieren. Das Gleiche gilt für die Aufnahme von Instrumenten. Sie können jedoch einige verblüffende Berichtigungen vornehmen, indem Sie lediglich den Winkel der Kapsel zu der Klangquelle ändern. Diese Technik ist optimal für die Aufnahme eines Schlagzeuges, einer Akustikgitarre, eines Klaviers oder eines beliebigen anderen Instruments bei einer Liveaufnahmen oder einer Bühnenaufnahme. Für die Aufnahmen von guten Klängen sind Erfahrung und Experimentierfreudigkeit wichtig, also los geht's!

Popschutz

"Pop"-Laute entstehen, wenn die Mikrofonmembran bei der Aussprache von "P"-Lauten auf die ausgestoßene Luft des Vokalisten reagiert. Es gibt verschiedene Möglichkeiten, dieses Problem in den Griff zu bekommen, z.B. die Verwendung eines externen Popschutzes. Einige bekannte Ingenieure haben auf eine alte Nylonsocke vertraut, die auf einen Kleiderbügel gezogen wurde. Diese Variante hat eigentlich ganz gut funktioniert. Eine etwas sauberere Lösung ist der ICON PF-01-Popschutz. Sie können außerdem versuchen, das Mikrofon in einem leichten Winkel zur Achse zum Vokalisten zu stellen. Dies löst oft schon das Problem, ohne dass Sie einen externen Popschutz verwenden müssen.

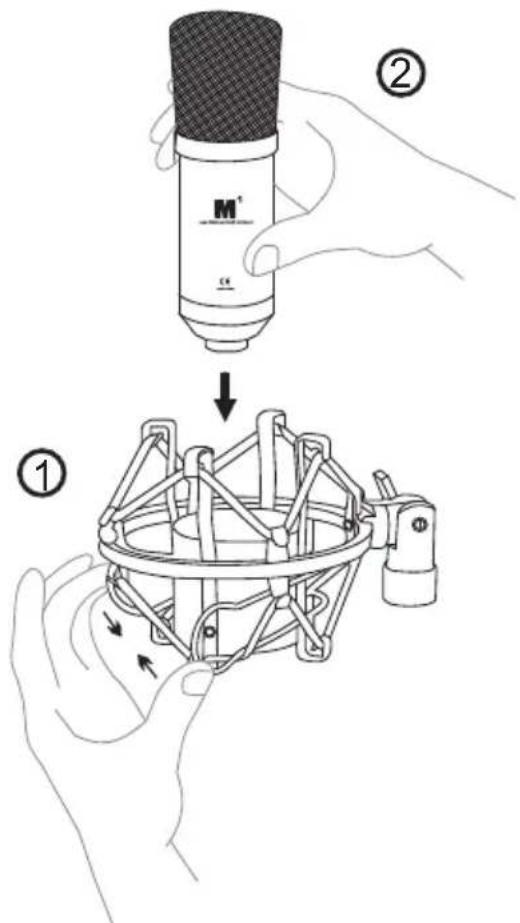

Montage des M1

Montieren Sie den M1 unter Beachtung der folgenden Schaubilder an der mitgelieferten Halterung.

Wartung und Reparatur

Falls Ihr "M"epariert werden muss, befolgen Sie bitte die nachstehenden Anweisungen.

Besuchen Sie unser Online-Hilfecenter unter http://support.iconproaudio.com/hc/en-us für Informationen, Erfahrungen und Downloads, wie z.B.

1. FAQ
2. Herunterladen
3. Erfahren Sie mehr
4. Forum

Sie werden auf diesen Seiten sehr oft Lösungen finden. Wenn Sie keine Lösung finden, erstellen

Sie mit unserem Online-ACS (Automatische Kundenunterstützung) ein Support-Ticket unter folgendem Link und unser technischer Kundenservice wird Ihnen so schnell wie möglich helfen. Rufen Sie http://support.iconproaudio.com/hc/en-us auf und melden Sie sich zum Einreichen eines Tickets an oder klicken Sie ohne Anmeldung auf „Submit a ticket“. Nachdem Sie ein Anfrageticket eingereicht haben, wird Sie unser Kundendienstteam so bald wie möglich bei der Lösung des Problems mit Ihrem iCON-Pro-Audio-Gerät unterstützen.

Einsenden von defekten Produkten zur Wartung:

1. Stellen Sie sicher, dass das Problem nicht durch einen Anwendungsfehler oder externe Systemgeräte verursacht wird.
2. Bewahren Sie diese Bedienungsanleitung bei sich auf und schicken Sie sie nicht mit, da sie für die Reparatur des Geräts nicht benötigt wird.
3. Packen Sie das Gerät in die Originalverpackung, einschließlich Registerkar te und Versandkar ton. Dies ist sehr wichtig. Wenn Sie die Originalverpackung verloren haben, stellen Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen.
4. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendeadresse. Suchen Sie unsere Kundendienstcenter und War tungsstellen der Distributoren unter dem folgenden Link:

Wenn Sie sich in Hongkong befinden Senden Sie das Produkt an:

BÜRO ASIEN:

Wenn Sie sich in Europe befinden Senden Sie das Produkt an:

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Wenn Sie sich in North America befinden Senden Sie das Produkt an:

North America

1. Für zusätzliche Informationen besuchen Sie bitte unsere Webseite unter: www.iconproaudio.com
