使用説明書 M1 icon

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

ICON製品は安全に十分配慮して設計されています。しかし、電気製品はすべて、まちがった使いかたをすると、火災や感電などにより人身事故になることがあり危険です。事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

この取扱説明書の注意事項をよくお読みください。製品全般の注意事項が記載されています。

故障したら使わない

本体やACパワーアダプター、充電器などの動作がおかしくなったり、破損しているのにお気付きの場合はすぐにお買い上げ店またはアイコンサービス窓口に修理をご依頼ください。

万一、異常が起きたら

① アイコンサービスセンター
② USBケーブルを抜く
③お買い上げ店またはアイコンサービス窓口に修理を依頼する

変な音・

においがしたら、 煙が出たら

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解

してから本文をお読みください。

警告

この表示の注意事項を守らないと、火災・感電・破裂などにより死亡や大けがなどの人身事故が生じることがあります

注意

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の器具に損害を与えたりすることがあります。

注意を促す 記号

行為を禁止 する記号

行為を指示 する記号

下記の注意事項を守らないと火災・感電により死亡や大けがの原因となります。

分解や改造をしない

火災や感電の原因となります。絶対に自分で分解しないでください。内部の点検や修理はお買い上げ店またはアイコンサービス窓口にご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。この機種は防水構造にはなっていませんので、水中や雨天での使用はできません。万一、水や異物が入ったときは、すぐにスイッチを切り、ACパワーアダブターや充電器をコンセントから抜いてください。電池を使用している場合は、すぐに電池を取り出してください。そして、お買い上げ店またはアイコンサービス窓口にご相談ください。

雷が鳴りだしたら、使用しない

遠くで雷が鳴りだしたときは、落雷を避けるため、すぐにご使用を中止してください。屋外で使用時は、安全な場所へ避難してください。

持ち運びのときに振り回さない

ショルダーベルトやハンドストラップに手を通したまま本体を固定しないで持ち運ぶと、本体に衝撃を与えたり、ドアにはさまったりして故障やけがの原因となります。

持ち運ぶときは、手でおさえるか、ポケットに入れるなど固定してください。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となります。・電源コードを加工したり、傷つけたりしない。・重いものをのせたり、引っ張ったりしない。・熱器具に近づけない。 加熱しない。・電源コードを抜くときは、必ずプラグを持って抜く。万一、電源 コードが傷んだら、お買い上げ店またはアイコンサービス窓口に交換をご依頼ください。

下記の注意事項を守らないとけがをしたり周辺の家財に損害を与えたりすることがあります。

湿気やほこり、油煙、湯気の多い場所では使わない

上記のような場所で使うと、火災や感電の原因となることがあります。

長期間使用しないときは、電源をはずす

長期間使用しないときは電源コードやバッテリーをはずして保管してください。

火災の原因となることがあります。

コード類は正しく配置する

電源コード、AVケーブルやUSBケーブルを抜くケーブルは足に引っかけると製品の落下や転倒などによりけがの原因となることがあるため、十分注意して接続・配置してください。

ENGLISH

Introduction 1

お客様のアカウントでICON Pro Audio 製品をご登録ください 28

機能 29

M1の使用法……30

M1の電源供給 30

信号レベルの設定 30

マイクロホンの配置……30-31

Pポッピング 31

M1の配置 31

製品仕様 32

修理について……33

ITALIANO

Introduzione 34

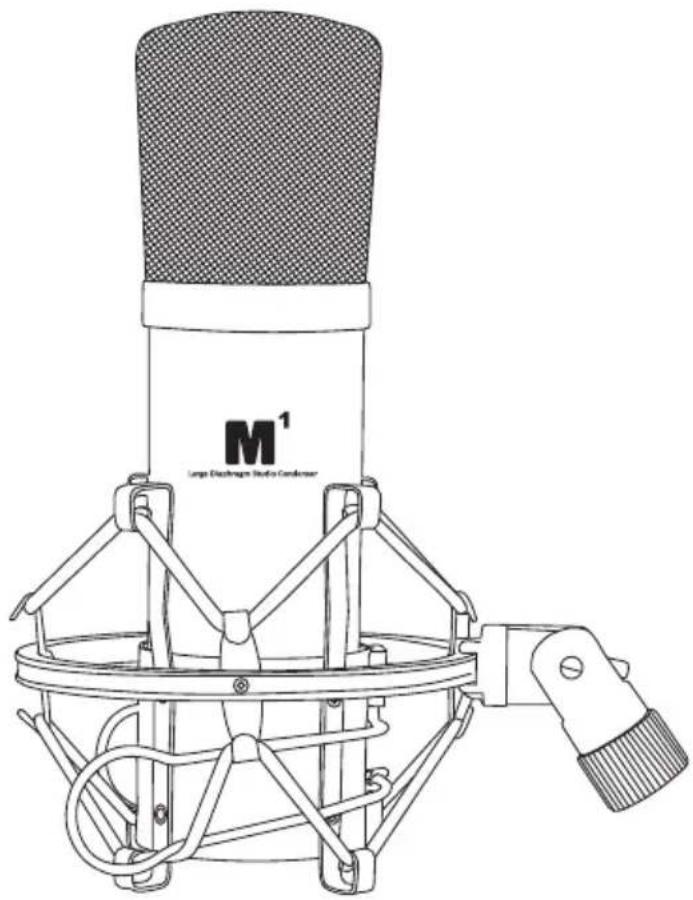

ICON M1スタジオラージダイアフラムコンデンサーマイクをお買い上げいただき、ありがとうございました。弊社はお客様に本製品を末永く御愛用いただけるものと確信いたしておりますが、万一お客様にご満足いただけない場合でも、ご満足いただけるよう努めて参ります。

本書には、M1の特徴、フロントパネル、サイドパネルの詳しい解説と、設定方法、使用方法、そして主要諸元が記載されています。

次のリンクのサイトから製品を登録してください：www.iconproaudio.com/registration:

また、同梱の製品保証書にご記入の上投函していただきますと、www.iccomprbaudioオンラインサポートをご利用いただけるようになり

ます。保証書のご送付後には、本製品のほか、ICON 製品に関する最新情報をお届けします。他の電子製品と同様、本製品につきましても御購入いただきました際の梱包材一式を保管していただきますようお願い申し上げます。万が一修理のため本製品を弊社に返送していただく必要がある場合は、製品ご購入時の梱包材（あるいはそれと同等の梱包材）が必要となります。

本製品は、適切に整備・お手入れをしていただければ、故障することなく末永くご利用いただけます。後日照会させていただくため、シリアルナンバーを下欄に控えていただけますよう、お願い申し上げます。

お客様のアカウントでICON Pro Audio 製品をご登録ください

1. お使いのデバイスのシリアル番号を確認してください

http://iconproaudio.com/registration に進むか、下のQR コードをスキャンします。

画面に、お使いのデバイスのシリアル番号など、請求された情報を入力します。「Submit」をクリックします。

形式番号やシリアル番号などのデバイス情報を表示したポップアップウィンドウが現れます。「Register this device to my account」をクリックします。別のメッセージが表示された場合はアフターセールスサービスチームまでご連絡ください。

2. 既存ユーザーの方は、ご自分の個人アカウントページにログインします。未登録の方は新規ユーザーとして登録してください。

既存ユーザーの場合：ユーザー名とパスワードを記入して、個人 ユーザーページにログインしてください。

新規ユーザーの場合：「Sign Up」をクリックして、情報をすべて記入してください。

3. 役に立つ資料をダウンロードする

このページのアカウントに、登録済みデバイスがすべて表示されます。製品ごとにドライバ、ファームウェア、各言語版のユーザーマニュアル、バンドルされたソフトウェアなどが表示されるので、これらをダウンロードすることができます。デバイスのインストールを開始する前に、ドライバなどの必要なファイルをダウンロードしておいてください。

機能

- 超高音質プロフェッショナル大口径ダイアフラム コンデンサー マイクロホン

- 各種の録音場面でメイン マイクロホンおよびサポートマイクロホンとして最適

- 音源を確実に分離してハウリングを防止するカーディオイド ピックアップパターン

- ショック マウント カプセルを搭載したプレッシャー グラジェント トランスデューサー

- ボーカルやアコースティック楽器に最適

- 36～52ボルト外部ファンタム電源により動作

- ヘビーデューティ サスペンション マウント、ウィンドスクリーン、アルミニウム製運搬ケースが付属

- 金属ダイキャストボディによる超高剛性構造

- 高品質コンポーネントを使用した寿命の長い超高剛性構造

M1の使用法

M1の電源供給

M1は大口径ダイアフラムコンデンサーマイクロホンですので、ファンタム電源を接続して電源を供給する必要があります。ファンタム電源は、大部分の高級ミキサ、アウトボード マイクロホン プリアンプ、ハードディスク レコーダに標準装備されています。必要に応じて、外部ファンタム電源を使用することもできます。ファンタム電源を内蔵したミキサなどのマイクロホン入力にマイクロホンケーブルを接続すると、M1にファンタム電源が直接供給されます。電源は、音声信号に重畳されてマイクロホン入力から供給されます。大部分のミキサにはファンタム電源をオンにするスイッチが装着されていますので、必ずそれがオンになっていることを確認してください。

信号レベルの設定

M1をミキサまたはレコーダの人力に接続する際には、人力がマイクロホンレベルになっていることを確認してください。また、前項「M1の電源供給」で説明したように、ファンタム電源がオンになっていることを確認してください。大部分の良質なミキサやレコーダには、マイクロホントリム（通常、トリムまたはゲインと呼ばれる）コントロールによるマイクロホン入力調整機能が付属しています。マイクロホントリムの目的は、ミキサの電子回路で生ずるノイズに対する信号のレベルが良好になるように最適化することです。トリムが装着された良質なマイクロホン プリアンプには、ピークLEDまたはクリップLEDが装着されています。マイクロホン レベルを良好に設定するには、まず、希望の音源の前にM1をセットして、ピークLEDが点灯するまでMICトリムコントロールを徐々に上げていきます。次に、ピークLEDが点灯しなくなるまでミックス トリムコントロールを下げていきます。大部分のミキサでは、ピークLEDが点灯しない範囲内でできる限りトリム コントロールを高く設定することが理想的なセッティングとなります。

マイクロホンの配置

音質を最大限に向上させるには、M1の配置、すなわち、収録しようとしている楽器やボーカリストに対してどのように配置すべきかに、十分な注意を払ってください。あらゆるマイクロホン、特に単一指向性（カーディオイド指向性）マイクロホンでは、「近接効果」と呼ばれる現象が発生します。近接効果とは、簡単に言えば、音源とマイクロホンカプセルとの相対位置によって、マイクロホンの周波数特性が変化することです。特に、カーディオイド指向性マイクロホンを音源に直接向けた場合（on-axis）、最良の周波数特性が得られますが、その向きをわずかにそらすと（off-axis）、低音が低下して、音が痩せて聞こえるようになります。

大部分のボーカル用途では、ボーカリストのすぐ前にマイクロホンを配置するのが普通です。楽器の音を録る際にもこれが当てはまります。しかし、音源に対するカプセルの角度をわずかに変化させることによって、驚異的なイコライゼーション調整を行うことができます。これは、ライブな室内やサウンドステージで、ドラムキット、アコースティックギター、ピアノなどの楽器の音を最適に録音する上で非常に便利なテクニックです。良好な音を録るには、実験や経験がものを言いますから、いろいろトライしてください。

Pポッピング

Pポッピングとは、ボーカリストがPの音が入った語を発音した際に、マイクロホンのダイアフラムに息がたくさん吹き込まれて、不快なポンという音が発生することを指しています。この対策例として、外部ポップフィルタを使用することが挙げられます。著名なエンジニアの中には、針金でできたハンガーを広げてその上にナイロンストッキングを張って使用する人がいますが、これは大変効果的です。見栄えをよくするには、ICON PF-01ポップフィルタをお使いください。また、マイクロホンの向きを、ボーカリストの口からわずかに外れた方向に配置してもよいでしょう。こうすれば、外部ポップフィルタを使用しなくても問題が解決することがあります。

M1の配置

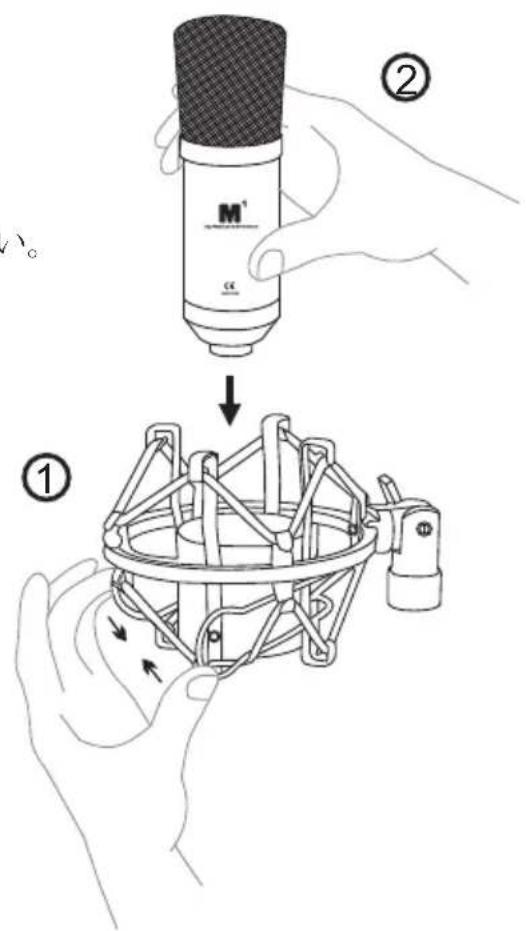

下図のように、付属のサスペンションマウントにM1をマウントしてください。

本製品の修理が必要な場合は、以下の手順に従ってください。

以下のような情報、知識、ダウンロードについては、当社のオンラインヘルプセンター(http://support.iconproaudio.com/hc/en-us) でご確認ください

1. FAQ (よくあるご質問)
2. ダウンロード
3. 詳細情報
4. フォーラム

必要な情報のほとんどが、こちらのページに記載されています。お探しの情報が見つからない場合は、下のリンクからオンライン ACS（自動カスタマーサポート）でサポートチケットを作成してください。当社のテクニカルサポートチームがお手伝いいたします。http://support.iconproaudio.com/hc/en-us にアクセスしてサインインし、チケットをお送りください。ただし、「Submit a ticket」をクリックするとサインインの必要はありません。

照会チケットをお送いただくと、弊社サポートチームが、ICON ProAudio デバイスの問題をでき限り早く解決できるようにお手伝いいたします。

不良品を修理・交換のために返送する場合:

1. 問題の原因が誤操作や外部システムデバイスではないことを確認してください。
2. 弊社にて修理の際、本書は不要ですので、お手元に保管してください。
3. 同梱の印刷物等や箱など、購入時の梱包材で本製品を梱包してください。梱包材がない場合は、必ず適切な梱包材で梱包してください。工場出荷時の梱包材以外の梱包材が原因で発生した損害について、弊社では責任を負いかねます。
4. 弊社サービスサポートセンターまたは地区内の正規サービスセンターに本製品を送付してください。下のリンクから、当社のサービスセンターおよび販売店の所在地をご覧ください:

香港にお住まいの場合は、

製品をこちらまで返送してください:

ICON (Asia) Corp:

1. その他更新情報は、弊社ウェブサイト（www.iconproaudio.com）をご覧ください。をご覧ください。
