BEDIENUNGSANLEITUNG MD200F-P Vevor

III. Aktiva der abordierung wadzuus

Technischer Support und E-Garantie-Zertifikat

ELEKTRONISCHES SCHLAGZEUG

BENUTZERHANDBUCH

MODELL: MD200F-P

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

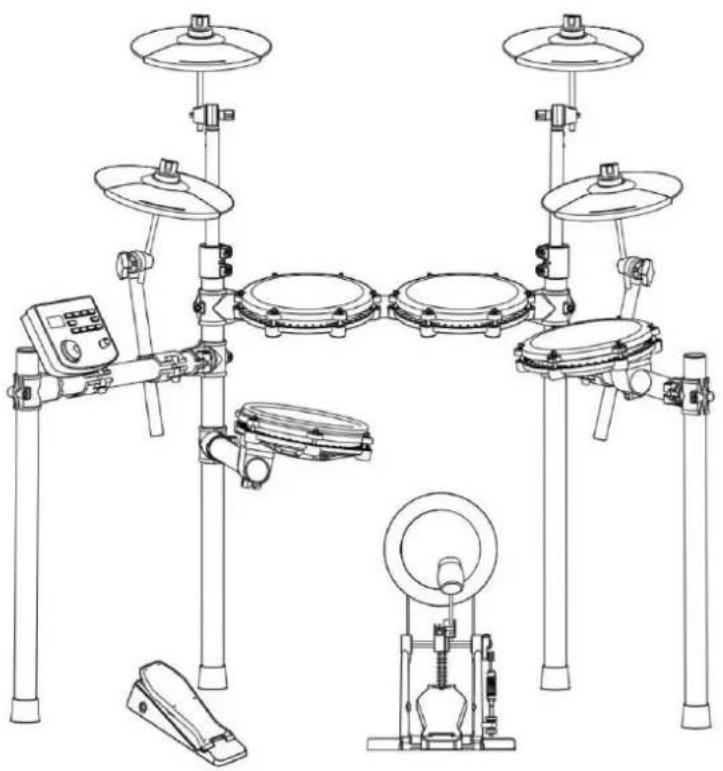

ELEKTRONISCHES SCHLAGZEUG

MODELL: MD200F-PF

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontaktieren

Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

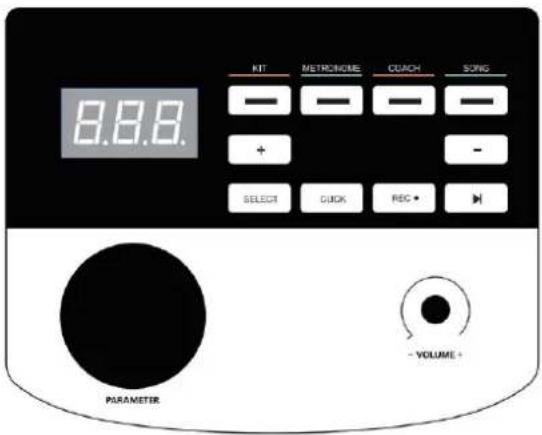

FUNKTION EINFÜHRUNG

Vielen Dank, dass Sie sich für unser elektronisches Schlagzeug entschieden haben. Das elegante und filigrane elektronische

Schlagzeug ist die perfekte Kombination aus moderner neuer

elektronischer Technologie. • Bevor Sie dieses Produkt verwenden, müssen Sie die Anweisungen ausführlich lesen.

KIT METRONGBE CUACH SONG 8.8.8. + - SELECT QUICK REC - VOLUME + PARAMETER

• 32 Schlagzeugsätze, 480 Klangfarben
• 30 Lieder
- Unterstützt die Anpassung der Empfindlichkeitsparameter jeder Trommel
• Drei Unterrichtsmodi
• Geschwindigkeitsregelung: 30 \~ 250 Schläge/min
• Metronom: 1-9 Typen

• Weitere Funktionen: Parameterspeicherung, -rücksetzung und -aufzeichnung;
- dreistellige LED-Anzeige;
- Schnittstelle: Stromversorgung DC, USBMIDI, Kopfhörer, Audioeingang, Audioausgang

Rand Oberfläche

Stoppen Sie die Schallwelle, indem Sie das Becken greifen

Pedal-Becken- Kombination

ANMERKUNG!

- Bei diesem Produkt handelt es sich um ein elektroakustisches Instrument. Es ist normal, dass nach dem Einschalten ein leises

Stromgeräusch im Lautsprecher oder Kopfhörer zu hören ist.

Halten Sie das Gerät während der Verwendung von „Radio, Fernseher, Antennenempfänger, Router, Kühlschrank, Fernsehgerät, Motor

und anderen elektrischen HF-Störquellen" fern.

INHALT

FUNKTION EINFÜHRUNG 1

INHALT 2

INSTALLATIONSANLEITUNG 3

ÜBERPRÜFEN SIE DIE BEILIEGENDEN ELEMENTE 3

LRÓN-ROHRHALTER 4

TROMMELINTUBATION 4

MONTAGESTÄNDER 5

INSTALLATION DES DRUM-MODULS 5

SCHLAGTEILE UND SOUNDMODUL INSTALLIEREN 6

INSTALLIEREN DER KICK DRUM 7

MONTAGE DER HAMMERSTAB 7

DIE KICK DRUM WIRD MIT DEM STEP HAMMER FESTGEHALTEN 7

SCHLAGTEIL-ANSCHLUSSKABEL EINSTECKEN 7

ABBILDUNG DES SOUNDMODUL-PORTS 8

ANSCHLUSS DES NETZKABELS 8

USB-MIDI-ANSCHLUSS 8

AUDIO-AUSGANGSANSCHLUSS 8

AUDIO-EINGANGSANSCHLUSS 8

KOPFHÖRERANSCHLUSS 8

PORT ERHÖHEN 8

BT-MODUS 8

BEDIENUNGSANLEITUNG 9

LEISTUNG 9

SCHLAGZEUGAUSWAHL 9

METRONOM 9

PRAXISFUNKTION 9

COACH-MODUS 9

DEMO-SONGS 10

TROMMELPARAMETER 10

AUFNAHMEFUNKTION 10

SPEICHERN / ZURÜCKSETZEN 10

USB-MIDI 11

ANHANG 11

TIMBRE 11

VOREINGESTELLTE DRUM-KITS 11

BENUTZERDEFINIERTE DRUM-KITS 11

DEMO STRATIONSSONG 11

PRODUKTWARTUNG 12

SICHERHEITSVORKEHRUNGEN 13

INSTALLATIONSANLEITUNG

ANMERKUNG!

• Bitte befolgen Sie die Anweisungen und lesen Sie die „Sicherheitshinweise“ im Benutzerhandbuch sorgfältig durch vor Gebrauch.
• Dieses Produkt muss von einem Erwachsenen installiert werden. Überlassen Sie die Installation bitte nicht Minderjährigen.

01

Überprüfen Sie die beigefügten Elemente

- Bitte prüfen Sie nach dem Öffnen der Verpackung umgehend, ob diese vollständig ist. Bei Unvollständigkeiten wenden Sie sich bitte an Ihren Händler.

Soundmodul

Modulhalterung

Becken *4

Tom (3 Stück)

Schlinge

Hintere Halterung Verbindungshalterung Vordere Halterung

Trete

2 STK 2 STK 6 STK

schrauben

Fußmaschine

Beckenarm (4 Stück)

Hi-Hat-Pedal

Bolzentreiber

Signalanschlusskabel Stimmschlüssel

Netzteil

Trommelstock

Stielhammer

MONTAGEZEICHNUNG

02

Rohrhalter aus Eisen

- Der Ständer befindet sich in einer kleinen Einzelverpackung im Inneren der Box.

A
B
C
D

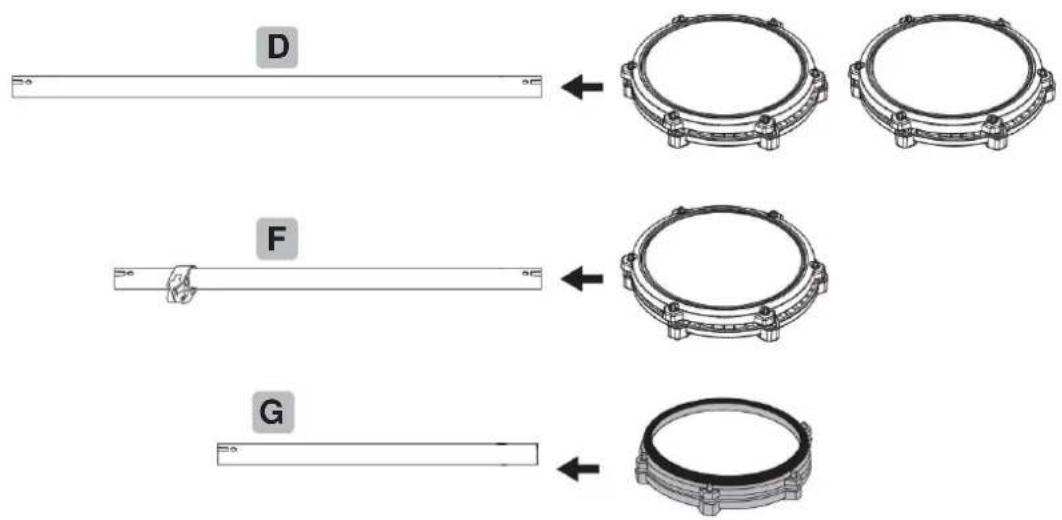

Montieren Sie die Trommel auf der Trommelstützstange.

D F G

INSTALLATIONSANLEITUNG

04

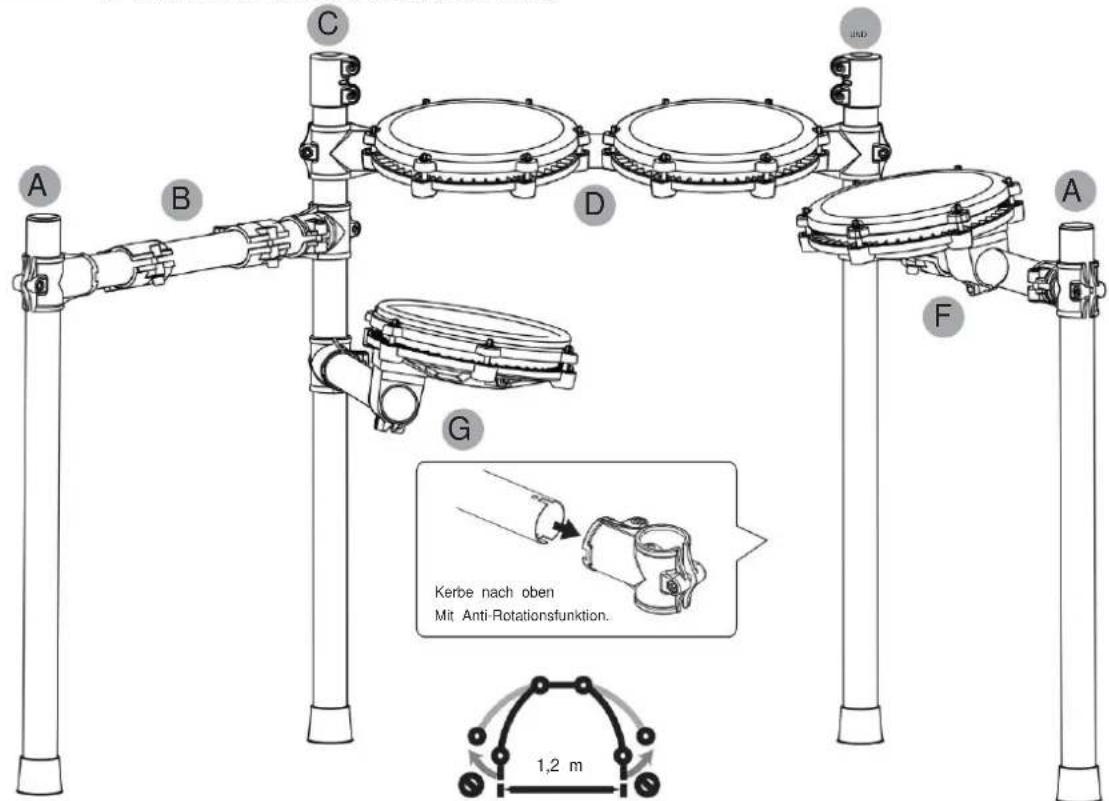

Montageständer

• Ziehen Sie während der Installation die Schrauben fest und seien Sie vorsichtig, damit Sie sich nicht die Finger einklemmen.
  • Montieren Sie die Halterung in der angegebenen Richtung

A B C D E F G A 1,2 m Kerbe nach oben Mit Anti-Rotationsfunktion.

Aus Sicherheitsgründen sollte die Ausdehnungsbreite der Stütze nicht größer als 1,2 Meter sein.

05

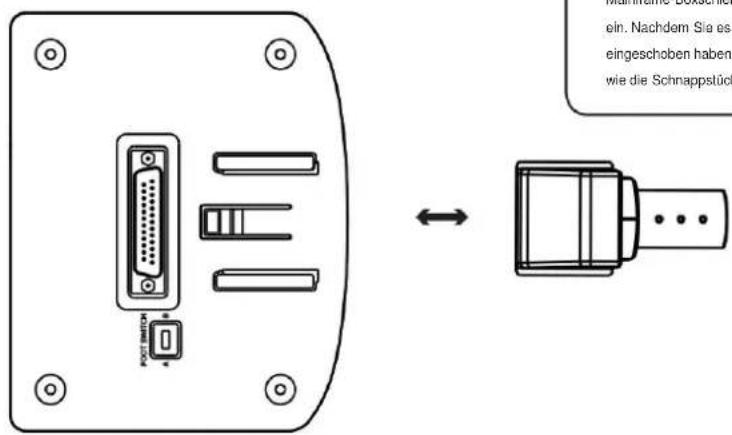

Installieren des Drum-Moduls

- Bitte setzen Sie es während der Installation an der richtigen Stelle ein.

POST-MATR Mannhöhe Schachort ein. Nachdem Sie es eingeschoben haben wie die Schnappstück

Richten Sie das Mainframe-Drummodul an der Mainframe-Boxschiene aus und setzen Sie es ein. Nachdem Sie es bis zum Boden eingeschoben haben, können Sie hören, wie die Schnappstücke hochspringen.

06

Schlagteile und Soundmodul einbauen

• Ziehen Sie die Schrauben nach dem Einsetzen der Trommel fest, um ein Lösen zu vermeiden.
• Achten Sie darauf, das Becken nicht zu fest anzuziehen; lassen Sie etwas Spielraum, damit sich das Becken auf und ab bewegen kann.

Die Muttern und Ringpolster der drei Beckenarme lösen, die drei Becken in die entsprechenden Arme stecken und die Muttern anschrauben. 3 Becken bzw. 1

Trommel in die entsprechenden Stützstangen stecken und die Schrauben festziehen.

Hinweis: Die Funktionen der einzelnen Becken, Toms und Snaredrums sind unterschiedlich, daher ist für die korrekte Installation die Zubehöridentifikation zu beachten!

Absturz

Fahrt

Hallo sechs

INSTALLATIONSANLEITUNG

07

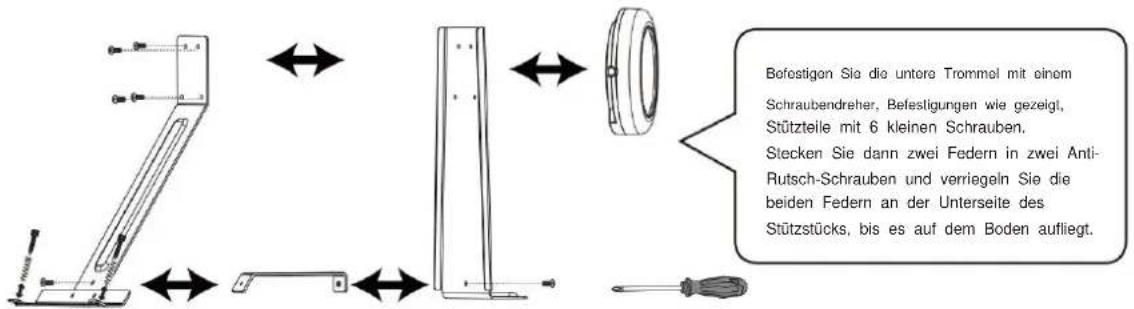

Installieren Sie die Kick-Drum

- Ziehen Sie beim Einbau die Schrauben bitte fest und achten Sie darauf, sich nicht die Finger einzuklemmen.

Befestigen Sie die untere Trommel mit einem Schraubendreher, Befestigungen wie gezeigt, Stützteile mit 6 kleinen Schrauben. Stecken Sie dann zwei Federn in zwei Anti-Rutsch-Schrauben und verriegeln Sie die beiden Federn an der Unterseite des Stützstücks, bis es auf dem Boden aufliegt.

08

Sie die Hammerstange

• die Stange sollte in Spitze eingefügt werden

und die Schrauben sollten festgezogen werden, um ein

Lösen zu verhindern.

Stecken Sie die Hammerstange in das runde Loch

wie in der Abbildung gezeigt, drehen Sie den Wollhammer.

um ihn mit der Trommelobertläche auszurichten.

und anschließend mit dem

Stimmschlüssel lesziehen.

In das runde Loch Sie den Wollhammer. dazurichten.

Stecken Sie die feste Eisenstange in das Loch

wie in der Abbildung gezeigt.

09

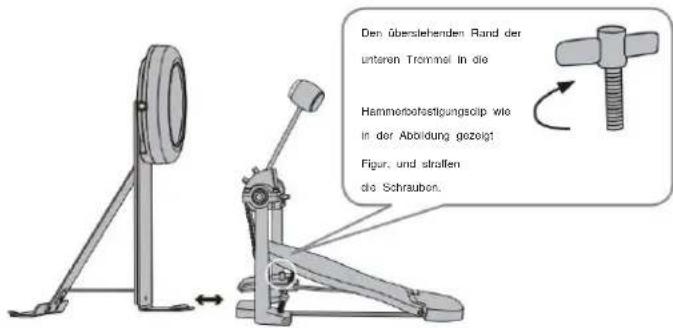

Die Kick Drum wird mit installieren der Stufenhammer

• Die untere Trommel und der Stufenhammer sollten befestigt sein

und lesgezogen, um ein Herunterlagen zu verhindern.

Den überslehenden Rand der unteren Trommel in die Hammerfootstigungsoip wie in der Aboldung gezeigt Figur, und straffen die Schraubon.

10

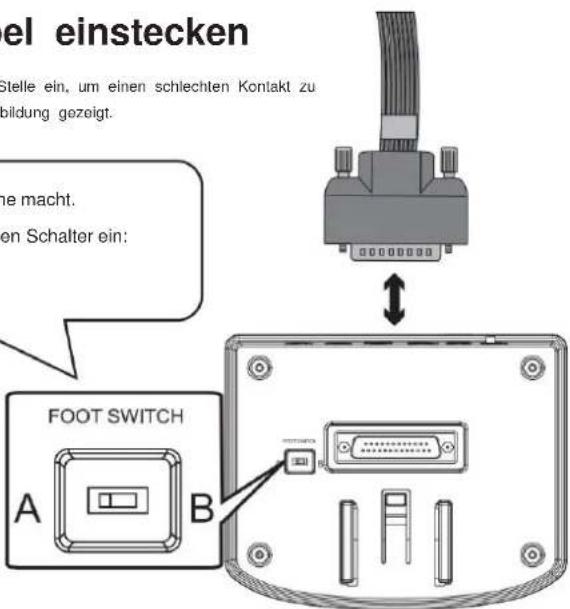

Schlagteil-Anschlusskabel einstecken

- Bitte stecken Sie das Verbindungskabel an der richtigen Stelle ein, um einen schlechten Kontakt zu vermeiden, und stecken Sie es korrekt ein, wie in der Abbildung gezeigt.

Bitte überprüfen Sie, ob die untere Trommel Geräusche macht.

Wenn kein Geräusch zu hören ist, schalten Sie bitte den Schalter ein:

Schalter in A: mechanischer Kick-Drum-Modus

Schalter in B: Pedalmodus.

el einstecken Stelle ein, um einen schlechten Kontakt zu bildung gezeigt. ne macht. en Schalter ein: FOOT SWITCH A B

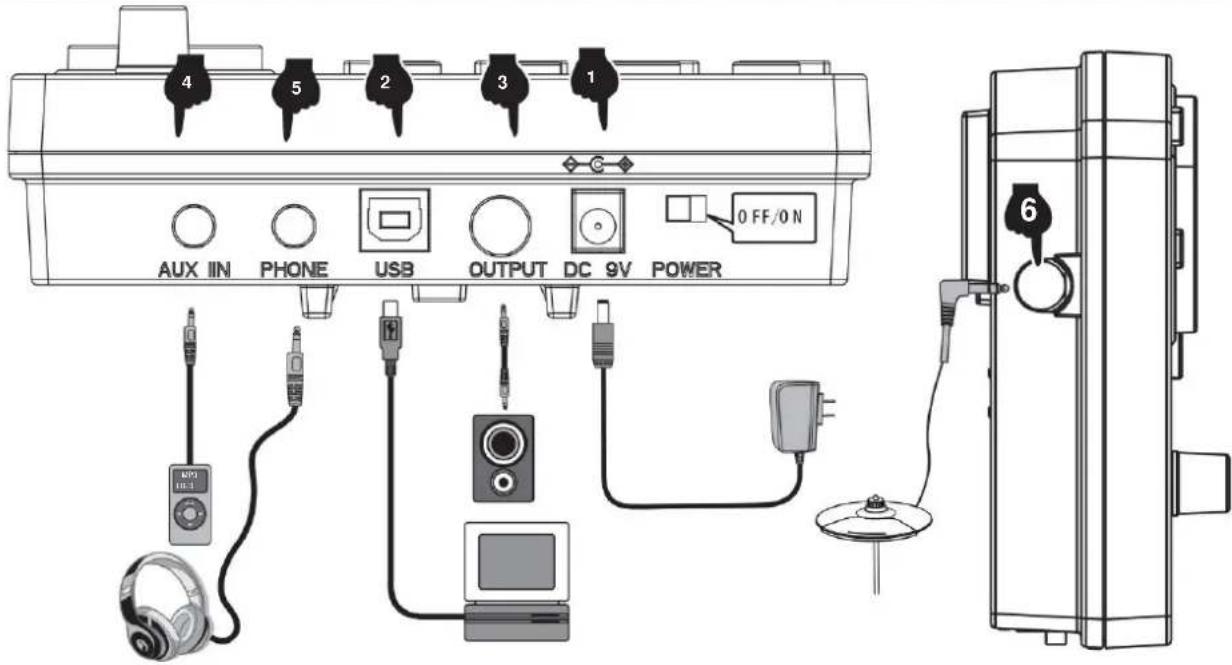

ABBILDUNG DES SOUNDMODUL-PORTS

4 5 2 3 1 AUX IIN PHONE USB OUTPUT DC 9V POWER OFF/ON 6 HDD HEE headphones

1 NETZKABELANSCHLUSS

1. Bei Gebrauch schließen Sie die Stromklemme gemäß dem Diagramm an und stecken Sie sie in die Steckdose des Soundmoduls. an einem Ende und einer 100–240yV-Haushaltssteckdose am anderen Ende. (Abb. y1)
2. Wenn Sie das Produkt längere Zeit nicht verwenden, ziehen Sie bitte den Netzstecker und bewahren Sie ihn ordnungsgemäß auf.

2 USB-MIDI-ANSCHLÜSSE

Durch die Verwendung der MIDI-USB-Schnittstelle für elektronische Drums ist die Interaktion mit Musikgeräten über MIDI möglich.

1. Durch die vorinstallierte Musiksoftware auf Computern und Mobiltelefonen können wir lernen, zu spielen, zu komponieren Musik, Speichern und andere Funktionen. (Abb. 2)
2. Bei Anschluss an einen Computer oder ein Mobiltelefon muss der Audioausgang des Geräts mit der Audioeingangsbuchse der Modulbox verbunden werden, um die Soundeffekte auf dem Gerät zu synchronisieren. (Abb. 5)

3 AUDIO-AUSGANG

An den Audioausgang können Aktivlautsprecher (spezieller E-Drum-Lautsprecher) und große Audiogeräte angeschlossen werden. (Abb. 3)

4 AUDIO-EINGANG

Über den Audio-Eingangsanschluss kann das Wiedergabegerät der Tonquelle (z. B. MP3, Mobiltelefon) zur Wiedergabe an die Modulbox angeschlossen werden, und andere Audiosignaleingänge). (Abb. 4)

5 KOPFHÖRER-ANSCHLUSS

Durch den Anschluss von Kopfhörern können Sie die Details der Perkussion überwachen und andere nicht stören, wenn Sie ohne Anschluss spielen. Lautsprecher. (Abb. 5)

6 PORT ERHÖHEN

Über diesen Anschluss können Sie zur einfachen Erweiterung ein Becken hinzufügen. (Abbildung 6)

BEDIENERFÜHRUNG

1 LEISTUNG

Stecken Sie den DC-Stecker in den DC 9V-Anschluss oben auf der Steuereinheit. Schieben Sie den POWER-Schalter nach rechts (von vorne), um das Schlagzeug einzuschalten. Um das Schlagzeug auszuschalten, schieben Sie den Schalter nach links.

2 DRUM-KIT-AUSWAHL

Drücken Sie die KIT-Taste, um das aktuelle Drum-Kit anzuzeigen. Drehen Sie das Parameterrad oder verwenden Sie die Tasten <- /+ >, um das gewünschte Schlagzeug. Es stehen 32 Schlagzeug-Sets zur Auswahl – siehe Schlagzeug-Set-Liste auf Seite 11.

3 METRONOM

1. Drücken Sie die METRONOME-Taste, um in den Metronommodus zu wechseln.
2. Auf dem Bildschirm wird der Geschwindigkeitswert angezeigt (Standardgeschwindigkeit 120 BPM). Drehen Sie das Parameterrad oder verwenden Sie die Tasten +/-, um Ändern Sie die Metronomgeschwindigkeit. Drücken Sie die CLICK-Taste, um das Metronom zu starten.

3. Drücken Sie die SELECT-Taste im Metronommodus, und der Bildschirm springt zur Einstellung der Metronomparameter Schnittstelle. Sie können die Tasten +/- drücken, um den Parameter auszuwählen, den Sie anpassen möchten:
   A. r (Schlagart: 2,4,8,16)
   B. b (Schlagzahl: 01-09)
   C. L (Metronomlautstärke: 00 (aus) -31), und drehen Sie dann das Parameterrad, um die Parametereinstellungen anzupassen.

4. Sobald die Parameter eingestellt wurden, drücken Sie die SELECT-Taste, um zu bestätigen und die Parameteroberfläche zu verlassen. Mit der CLICK-Taste können Sie das Metronom nach Wunsch starten und stoppen.

4 PRAXISFUNKTION

Der „Coach“-Trainermodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen und die Übungsfunktion eines besseren Rhythmusgefühls zu entwickeln. Machen Sie unter der Aufsicht des „Coach“-Trainermodus Fortschritte! Drücken Sie die Taste „Trainer“, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Wählen Sie den Übungsmodus -Modus über das Datenrad oder die Taste < + > < - >.

1. Übungsmodus 1: C-1-Schlagerkennungsübung: Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren.

2. Übungsmodus 2: C-2 Silent Strike-Modus: Das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um die

Schlaggenauigkeit ohne Metronom-Aufforderung. Es handelt sich um eine erweiterte Version des Übungsmodus 1.

1. Übungsmodus 3: C-3 Geschwindigkeitsschlagübung, das Metronom ändert automatisch die Geschwindigkeit, erhöht vom langsamsten Express zum schnellsten und dann vom langsamsten Express zur langsamsten Geschwindigkeit reduzieren, so um die Schlagausdauer zu trainieren.

5 COACH-MODUS

1. Der "Coach"-Trainingsmodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen. Drücken Sie die COACH Taste, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Verwenden Sie das Parameterrad, um auszuwählen welcher Übungsmodus.

A. Übungsmodus 1: C-1 Übung zur Schlagerkennung – Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren.
B. Übungsmodus 2: C-2 Stiller Schlagmodus - das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um zu trainieren wenn es keinen Takt gibt.
C. Übungsmodus 3:C-3 Geschwindigkeitsschlagübungen - das Metronom ändert automatisch die Geschwindigkeit von der langsamsten zum Schnellsten und dann vom Schnellsten zum Langsamsten.

1. Sobald der Coaching-Modus ausgewählt wurde, drücken Sie die CLICK-Taste. Die Metronomschläge werden gestartet und Sie können Spielen Sie zum Üben auf der Trommel mit.

2. Nach vier vorläufigen Schlägen zeigt das Display:

(zu langsam)

(Gut)

(zu schnell)

BEDIENERFÜHRUNG

1. Sobald Sie den Coaching-Modus abgeschlossen haben, wird eine Punktzahl von 0-100 angezeigt, die die Genauigkeit bewertet die Übung.
   C-1-Modus: Drücken Sie die SELECT-Taste, um zur Parametereinstellungsoberfläche zu gelangen. Sie können die Anzahl der Übungseinheiten Sitzungen nach Bedarf (01-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung.
   C-2-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Anzahl der Übungssitzungen nach Bedarf anpassen (04-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung.
   C-3-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Rate einstellen, mit der die BPM Änderungen (01-09 BPM).
2. Drücken Sie die CLICK-Taste erneut, um den Coach-Modus zu beenden.

6 DEMO-SONGS

1. Drücken Sie die SONG-Taste, um in den Demo-Modus zu gelangen. Es stehen 30 Demos zur Auswahl. Auf dem Bildschirm wird das aktuelle Demosongnummer (01 -30).
2. Drücken Sie die Taste < , um mit der Wiedergabe der Demosongs zu beginnen. Um die Wiedergabe zu stoppen, drücken Sie erneut die Taste < .
3. Drehen Sie das Parameterrad oder drücken Sie die Tasten +/-, um einen Demosong auszuwählen.
4. Drücken Sie die SELECT-Taste im Song-Modus, um zur Song-Parameter-Einstellungsoberfläche zu gelangen. Sie können den Drum-Sound einschalten oder aus, indem Sie am Parameterrad drehen (der Drum-Sound ist standardmäßig eingeschaltet).
5. Drücken Sie zur Bestätigung und zum Verlassen der Parameteroberfläche die Taste „AUSWAHL“.

7 TROMMELPARAMETER

1. Drücken Sie die KIT-Taste und auf dem Display erscheint 01 (Drum-Kit-Nummer). Drücken Sie SELECT, um den Drum-Parameter einzugeben Anpassungsmodus.
2. Tippen Sie auf die Trommel, die Sie anpassen möchten, und drücken Sie dann die Tasten +/-, um den Parameter für die Anpassung auszuwählen. Empfindlichkeit

A. S(01-06). Triggerschwelle t(01 - 32).

Übersprechschwelle c (01 -32)

B. Wiederholter Trigger r(01-32) Trommelkraft

V (01-03). Trommellautstärke L (00 - 31).

1. Ändern Sie die Parameter durch Drehen des Parameterrads und drücken Sie zum Speichern lange auf die - Taste. Der Bildschirm mit der Anzeige SAV zeigt an, dass die Parameteranpassung erfolgreich gespeichert wurde.
2. Um die Trommelparameter auf die Werkseinstellungen zurückzusetzen, drücken Sie lange die Taste +, bis auf dem Bildschirm RES angezeigt wird.
3. BITTE BEACHTEN: Die Parameter für die 3 Tom-Drums können nicht einzeln eingestellt werden.

8 AUFNAHMEFUNKTION

1. Drücken Sie die Taste < REC >, wenn die Kontrollleuchte in den Zuständen "KIT" und "CLICK" leuchtet und auf dem Bildschirm die Die Wörter „REC“ blinken atmend und wechseln in den Aufnahmevorbereitungszustand.
2. Tippen Sie auf eine beliebige Trommel und das Metronom ertönt. Zu diesem Zeitpunkt zeigt der Bildschirm "---" im blinkenden Zustand der Atmung an und beginnt mit der Aufnahme.
3. Drücken Sie die Taste < REC > oder < PLAY > erneut. Die Aufnahme stoppt und „A-1“ wird auf dem Bildschirm angezeigt.
4. Drücken Sie < ▶| >, um die Wiedergabe der aktuellen Aufnahme zu starten, und drücken Sie erneut, um die Wiedergabe zu stoppen.
5. Wenn Sie ohne Klopfen erneut in den Aufnahmevorbereitungszustand wechseln, wird das zuletzt aufgenommene „A-1“ wiedergegeben.

9 SPEICHERN / ZURÜCKSETZEN

1. Um die Parameter zu speichern, drücken Sie lange auf die Taste <->. Auf dem Bildschirm wird SAV angezeigt.
2. Um die Parameter zurückzusetzen, drücken Sie lange auf die Taste <+> und auf dem Bildschirm wird RES res angezeigt.

10 USB-MIDI

Um die MID-Funktion des Drum-Kits zu nutzen, stecken Sie ein USB-B-Datenkabel (nicht im Lieferumfang dieses Drum-Kits enthalten) in die Steuereinheit und stellen Sie eine Verbindung zum PC/Smartphone her.

ANHANG

Timbre

Trele.

1. Pop-Kick 2.

Fick-Kick

1. Akustischer Kick

2. Session Kick

18 Modern Kick

1. Blues Kick

2. Klassischer Kick

3. Synthoaze Kick 22.

Freaks Kick

1. Stöcke trelen

2. Grunge-Kick 25.

70er-Kick

1. 80er Kick

2. Populärer Kick

3. Slam Kick

4. Angriffstrill

3D Alter Drift

1. Fairfax-Tritt

32 Militärischer Tritt

Schlinge.

1. Pop Snarc 34.

Fuck Snare

1. Harte Schlinge

2. Original Spare 37

Pop Rock Spare 38

Rock-Snars

1. Metall-Schlagre

4D. PowerMetal Snare

1. SpeedMetal Snarc 42.

Pop Jazz Snare 43. Jazz

Snare

44.908

45.909

1. Songo, Sarc 47

Standard-Snare

1. Akustische Snare

2. Session-Schinge

3. Madame Snare

51 Blues-Sports

1. Klassische Spare

2. Synthoaze, Spare 54.

Epeak, Sparc

1. Slicks Snare

2. Grungo-Snare 57.

70er-Jahre-Snare

1. 80er Snara

2. Belichts, Snare 60

Slark Square

1. Angriffsschlinge

2. Alte Schlings

3. Fairfax-Schlinge

4. Militärische Snare

5. Pop Snare Rim

6. Schweiß auf den Span-Bim

7. Harter, Spare-Band

8. Original Snare Bim 69.

PopRock Snare Rhyme

1. Rock-Snare-Rim

2. Snaro-Rand aus Metall

3. PowerMetal Spare-Band

4. SpeedMetal Snare-Band

5. PopJazz Snare Rim

6. Jazz-Snare-Bim

76 809

77.909

1. Songo Snare Rim

2. Standard-Snarc-Rand

3. Akustischer Space-Bim

4. Session Space Rim

B2 Moderner, Scare Birm

1. Blues Snare-Rand

2. Klassischer Snare-Rim

3. Synthgeze Snere Rim

4. Freak Snare Rim

87 Sticke Snare Rim

82 Grupao, Snaro, Eira

1. 70er, Sparr-Bim

2. 80er, Spare-Bim

91 Belichter, Spare-Bim

82 Siam Spare-Banci

1. Angriff, Sparo, Bim

2. Alias Space Band

3. Fairfax, Spare-Band

4. Militärischer Snare-Bim

5m, 20.8 Km

1. Pop Tom1

2. Scheiß auf Tom 1

3. Harter Tom1

4. Original Tom1

5. PapBack Tom1

6. Back Tom!

7. Metall Tom1

8. PowerMetal Tom1

9. SpreadMetal Tom1

10. Pop Jazz Tom1

11. Jazz Tom1

12. B08

109.909

1. Lied Tom1

2. Standard Tom1

3. Akustik Tom

4. Session Tom1

5. Moderner Tom1

6. Blues Tom1

7. Klassischer Tom1

8. Synthaze Tcm1

9. Freak Tom1

10. Stöckc Tom

11. Grunge Tom1

121, 70er Tom1

1. 80er Tom1

2. Beliebt Tom 1

3. Slam Tom1

4. Angriff Tom1

5. Alter Tom

6. Fairfax Tom1

7. Militar-Tom1 129.

Pop-Tam2

1. Scheiß auf Tom2

2. Harter Tom2

3. Original Tom2

4. PopRock Tom2

5. Rock T

6. Metall Tom2

7. PowerMetal Tom2

8. SpeedMetal Tom2 138.

PopJazz Tom2

1. Jazz Tom2

140.809

141.909

1. Lied Tom2

2. Standard Tom2

3. Akustik Tom2

4. Section Tom2

5. Moderner Tom2

6. Blues Tom2

7. Klassischer Tom2

8. Synthgeze Tom2

9. Freak Tom2

10. Stöcke Tom2

11. Grunge Tom2

12. 70er Tam2

13. 80er Tom2

14. Beliebt Tom2

15. Slam Tom2

16. Angriff Tom2

17. Alter Tpt2

159 Fairfax Tom2

1. Militâr-Tom2 161

Pop-Tom3

1. Fick Tom3

2. Harler Tom3

3. Original Tom3

4. PooRock Tom3

5. Rock Tom3

6. Metall Tom3

7. PowerMetal Tom3

8. SpeedMetal Tom3 170

PopJazz Tom3

1. Jazz Tom3

172.809

1. 909

2. Sampa Tpm3

3. Standard Tom3

4. Akustik Tom3

5. Seesion Tom3

6. Moderner Tom3

7. Blues Tom3

8. Klassischer Tom3

181 Synthaze Tom3

1. Freak Tom3

2. Stöcke Tom3

3. Grunge Tam3

4. 70er Tom3

5. 80cr Tom3

6. Beliebler Tom3

7. Slam Tom3

8. Angriff Tom3

9. Alter Tom3

10. Fairfax Tom3

11. Militär Tom3

Absturz .

1. Pop Crash1

2. Scheiß auf Crash 1

3. Harter Abs

4. Original Crash1

5. PopRock Crash!

6. Felssturz1

7. Metall-Crash1

8. PowerMetal Crash1

9. SpeedMetal Crash1 202

PopJazz Crash1 203. Jazz

Crash1

204.808

205.909

1. Songo Crash1

2. Standard Crash1

3. Akustik-Crash

4. Section Crash1

5. Moderner Absturz1

6. Blue Crash1

7. Klassischer Crash

8. Synthoaze Crash1 214.

Freak Crash1

1. Stöcke Crash1

2. Grunge Crash1

3. 70er Crash1

4. 80er Crash1

5. Beliebter Crash1 220.

Slam Crash1

1. Angriffsabsturz1

2. Alter Abslurz1

3. Fairfax-Unfall1

4. Militär Crash1 225.

Pop Crash1 Rim 226. Flick

Crash1 Rim

1. Harle Crash1-Felge

2. Original Crash1 Felge 229.

PopRock Crash1 FcIge 230. Rock

Crash1 Felge

1. Metall Crash1 Felge

2. PowerMetal Crash1 Feige

3. SpeedMetal Crash1 Rim 234.

Pop Jazz Crash1 Rim 235. Jazz

Crash1 Rim

236.808

237.909

1. Songo Crash! Feige

2. Standard Crash1 Felge

3. Akustik Crash1 Rim

4. Seesion Crash1 Felge

5. Moderne Crash1 Felge

6. Blues Crash1 Folgo

7. Klassische Crash1-Felge

8. Synthgaze Crash1 Rim 246.

Freak Crash1 Rim

1. Sticks Crash1 Feige

2. Grungc Crash1 Folge 249.

70er Crash1 Felge

1. 80er Crash1 Felge

2. Belieble Crash1-Felge 252.

Slam Crash1-Feige

1. Angriff Crash1 Felge

2. Alle Crash1 Feige

3. Fairfax Crash1 Folgo

4. Militärische Crash1 Felge

Fahrt.

1. Pop-Fahrt

2. Flick-Fahrl

3. Harte Fahrt

4. Originalahrt 261.

Pop-Rock-Fahrt

262 Rock Ride

263 Metellfabrt

1. PowerMetal-Fahrt

2. SpeedMetal-Fahrt

3. Pop Jazz Ride

4. Jazz-Fahrt

268.808

269.909

1. Songo lacht

2. Standardlahrt

3. Akustische Fahrt

4. Seosion-Fahrt

5. Moderne Fahri

6. Blues-Fahrt

7. Klassische Fahrl

8. Synthgeze-Fahrt

9. Freak Ride

10. Sticks-Fahrt

11. Grunge-Fahrt

12. 70er-Jahre-Fahrt

13. 80er-Jahre-Fahrt

14. Beliebte Fahrt

15. Slam-Fahrl

16. Angriffstahrt

17. Alte Fahrt

18. Fairfax-Fahrt

19. Militärfahr

20. Pop Ride Felge

21. Fick, Fahrt, Folgo

22. Hard Ride Felge

23. Original Ride-Folgo

24. PopRock Ride Rhyme

25. Rock Ride Felge

26. Metallfolgo

27. PowerMetal Ride Felge

28. SpeedMetal Ride Folge

29. Pop Jazz Ride Air

30. Jazz Ride Felge

300.808

APPENDIX

1. Akustisches HI-Hat-Pedal

2. Section Hi-Hat-Pedal

3. Modern Hi-Hat Peda

4. Blues Hi-Hat-Podal 404.

Klassisches Hi-Hat-Pedal 405.

1. Songo-Abslurz2

2. Standard-Crash2

3. Akustischer Crash2

4. Seesion Crash2

5. Moderner Abaturz2

6. Blues Crash2

7. Klassischer Crash2

8. Synthgaze Crash2

9. Freak Crash2

10. Stöcko Crash2

11. Grunge Crash2

12. 70er Crash2

13. 80cr Crash2

14. Belleioter Crash2

15. Slam Crash2

16. Angrillsabsturz2

17. After Crash2

18. Fairlax-Unfall2

19. Militärdscher Absturz2

20. Pop Crash2 Felge

21. Scheiß auf die Crash2-Feige

22. Harto Crash2-Folge

452 Original Crash2 Edge

1. New York, Chicago, Phoenix

2. Rock Crash2 Folgo

3. Metall-Crash2-Feige

4. PowerMetal Crash2 Folgo

5. SpeedMetal Crash2 Felge

6. PopJazz Crash2 Rim

7. Jazz Crash2 Folgo

460.808

461.909

1. Songo Crash2 Felge

2. Standard-Crash2-Folgo

3. Akustik Crash2 Felge

4. Soosion Crash2 Folgo

5. Modeme Crash2-Felge

6. Blues Crash2 Feige

7. Klassische Crash2-Feige

8. Synthpaze Crash2 Felge

9. Freak Crash2 Folgo

10. Sticks Crash2 Felge

11. Grunge Crash2 Folge

12. 70er Crash2 Feige

13. 80er Crash2 Feige

14. Beliebte Crash2 Feige

15. Slam Crash2 Felge

16. Attack Crash2 Felge

17. Alto Crash2-Folgo

18. Fairfax Crash2 Felge

19. Militärische Crash2-Folgo

Absturz 2

Drum combination timbre

01 Pop	09 SpeedMetal	17. Sitzung	25 70er Jahre
02 Ficken	10 PopJazz	18 Moderne	26 80er Jahre
03 Schwer	11 Jazz	19 Blues	27 Beliebt
04 Original	12 808	20 Klassisch	28 Schlag
05 Pop-Rock	13 909	21 Synthblick	29 Angriff
06 Felsen	14 Songo	22 Freak	30 Alt
07 Metall	15 Norm	23 Stöcke	31 Fairfax
08 PowerMetal	16 Akustik	24 Grunge	32 Militär

Demonstration music

Lied 001	Lied 007	Lied 013	Lied 019	Lied 025
Lied 002	Lied 008	Lied 014	Lied 020	Lied 026
Lied 003	Lied 009	Lied 015	Lied 021	Lied 027
Lied 004	Lied 010	Lied 016	Lied 022	Lied 028
Lied 005	Lied 011	Lied 017	Lied 023	Lied 029
Lied 006	Lied 012	Lied 018	Lied 024	Lied 030

PRODUKTWARTUNG

Eine sorgfältige Wartung und der Schutz dieses Produkts tragen wesentlich dazu bei, seine Lebensdauer zu verlängern und Fehler zu reduzieren.

1 Vermeiden Sie Hitze, Feuchtigkeit oder direkte Sonneneinstrahlung

Setzen Sie das Produkt nicht übermäßig direktem Sonnenlicht aus und platzieren Sie es nicht in der Nähe einer Klimaanlage oder an einem extrem heißen Ort.

2 Nicht In der Nähe von Fernsehgeräten oder Radios verwenden

Dieses Produkt kann den Empfang von Fernseh- und Radiosendern stören. Wenn dies passiert, entfernen Sie das Produkt vom Fernsehgerät oder Radio.

PRODUKTWARTUNG

3 Verwenden Sie keine Farbe, Verdünner oder ähnliche Chemikalien zum Reinig

Bitte verwenden Sie ein weiches und schmutzfreies Reinigungstuch, das Sie in etwas Wasser oder ein spezielles Reinigungsmittel getaucht haben, um oberflächliche Flecken auf diesem Produkt zu entfernen.

4 Nicht schütteln, um eine Kollision zu vermeiden

Beim Transportieren des Produkts ist Vorsicht geboten. Heftige Erschütterungen und Stöße sind strengstens verboten, um Schäden am Gehäuse oder an den internen elektronischen Komponenten zu vermeiden.

SAFETY PRECAUTIONS

POWER SUPPLY

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

1. Bulziele u baskorcini

2. Bulierte quince 57

Bulante, apol. 70

INSTALLERA TRUMMODULEN 5

INSTALLERA SLAGDELAR OCH LJUDMODUL ---- 6

INSTALLERA Sparktrumman 7

INSTALLERA HAMMARBÄREN 7

Sparktrumman ÄR FIXAD MED STEGHAMMEREN 7

KOPPLA I ANSLUTNINGSKABELN FÖR STRIKANDE DELEN---- 7

ILLUSTRATION AV LJUDMODULPORT 8
